可折叠台锯及倒装电木铣工作台制作随记及使用感受(400P)

   火.. [复制链接]
发表于 2019-11-19 23:03:50 | 显示全部楼层 |阅读模式
本帖最后由 caff 于 2019-11-19 23:36 编辑
6 h6 S5 R0 w( n. b9 S' F* [

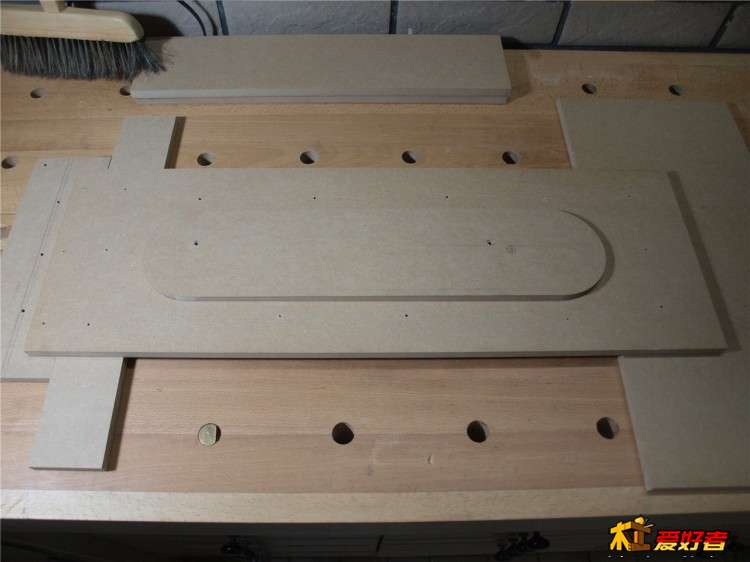

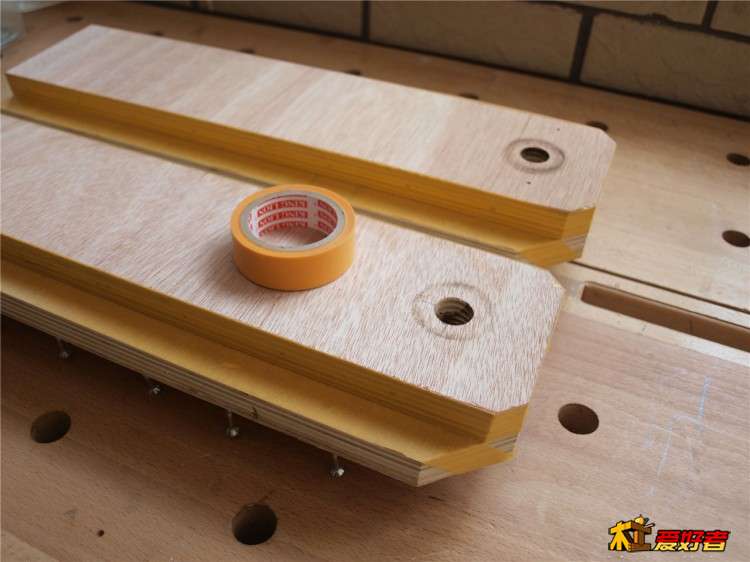

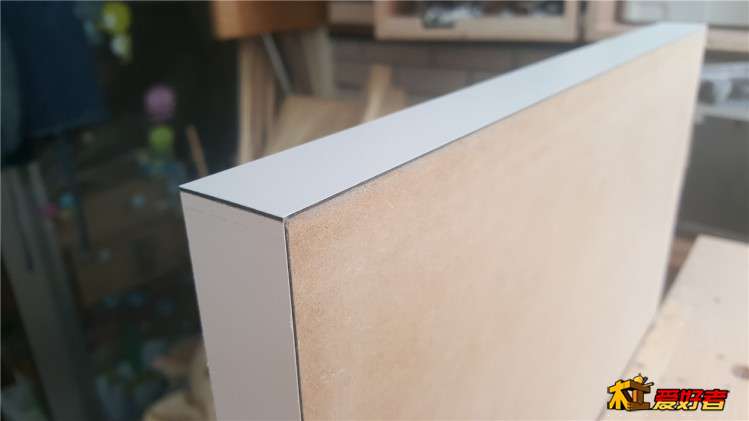

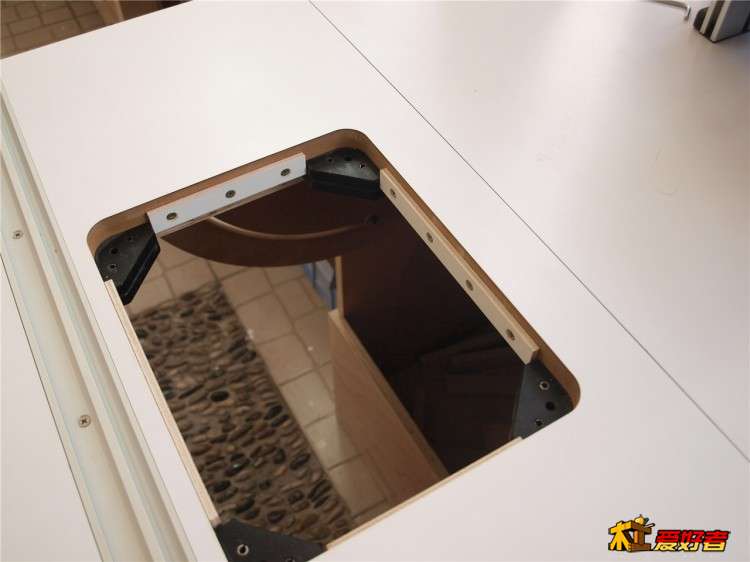

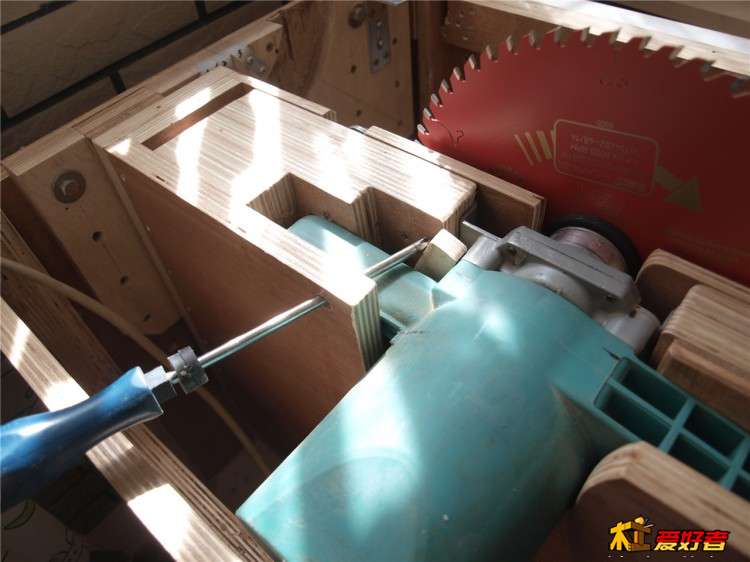

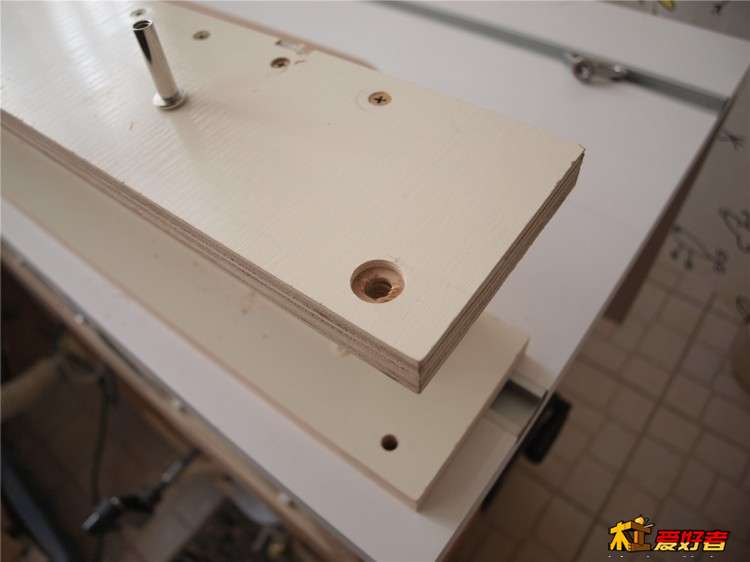

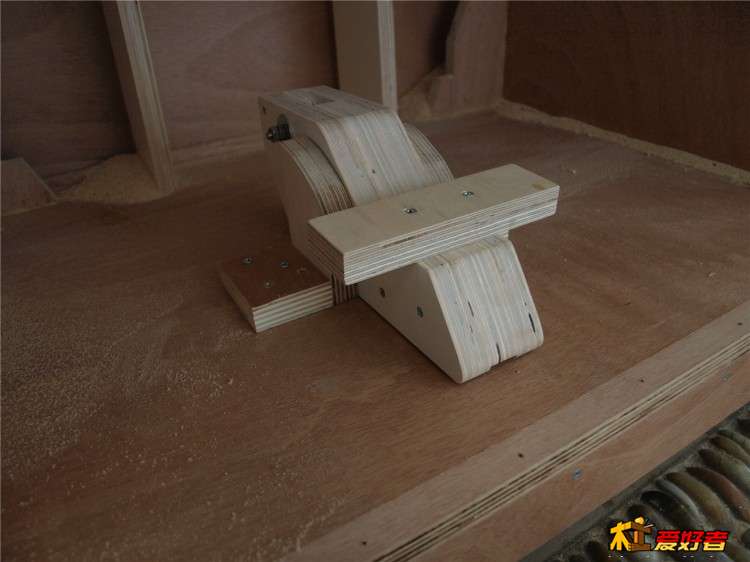

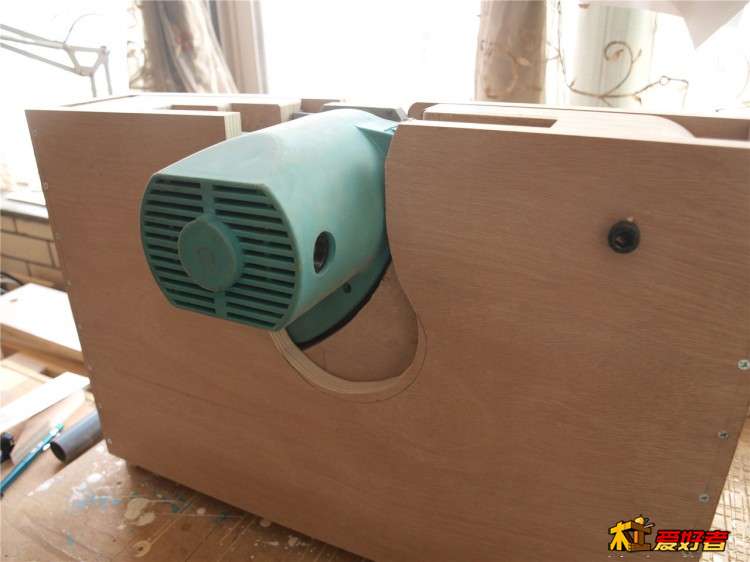

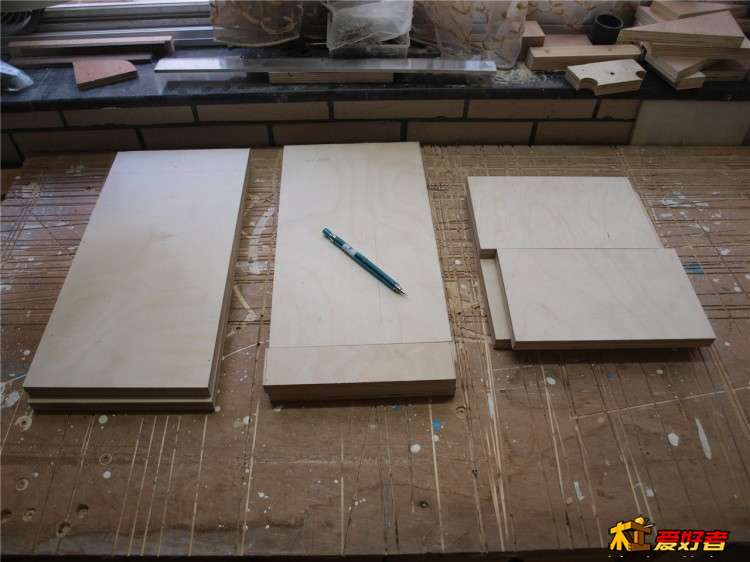

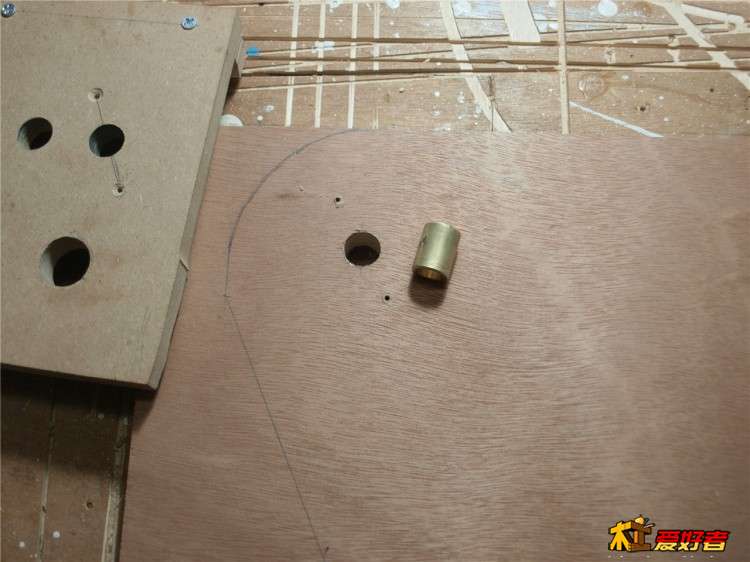

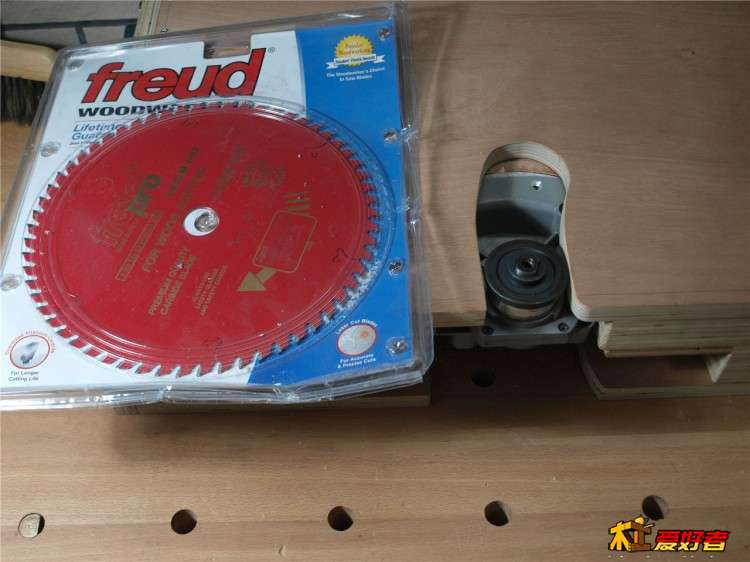

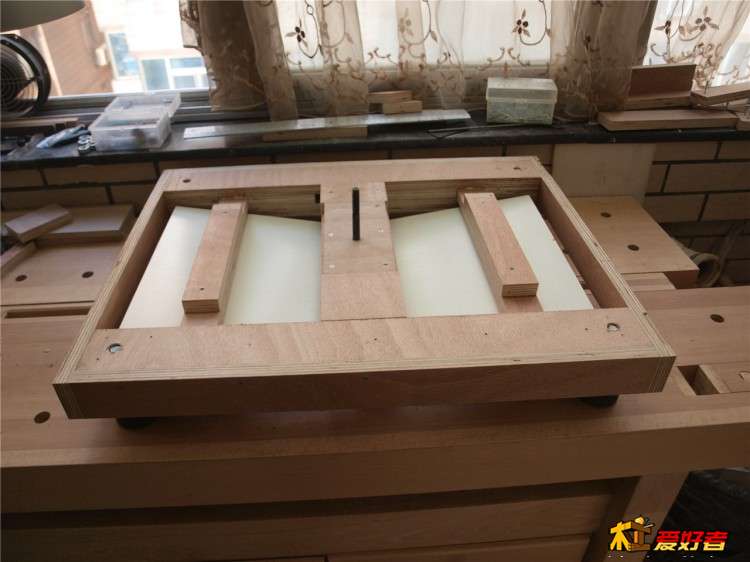

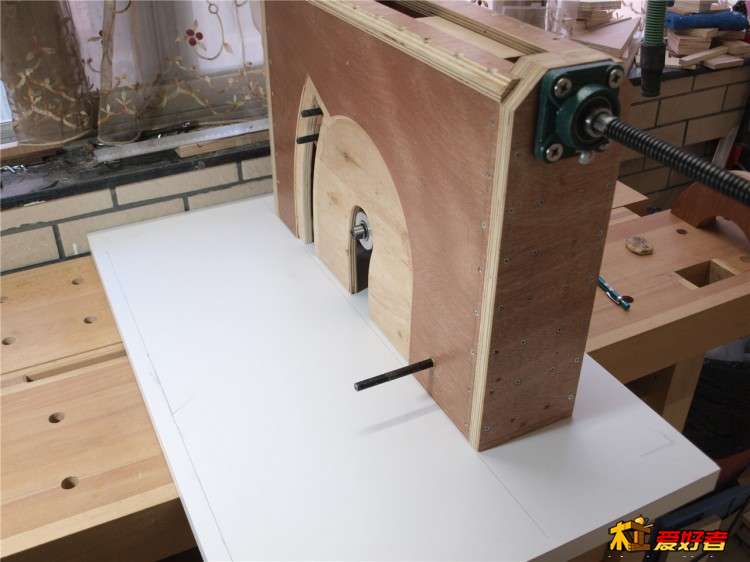

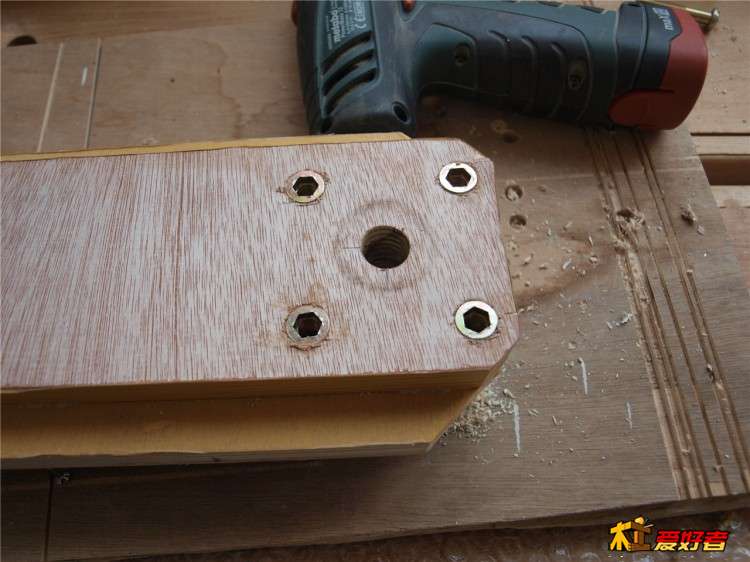

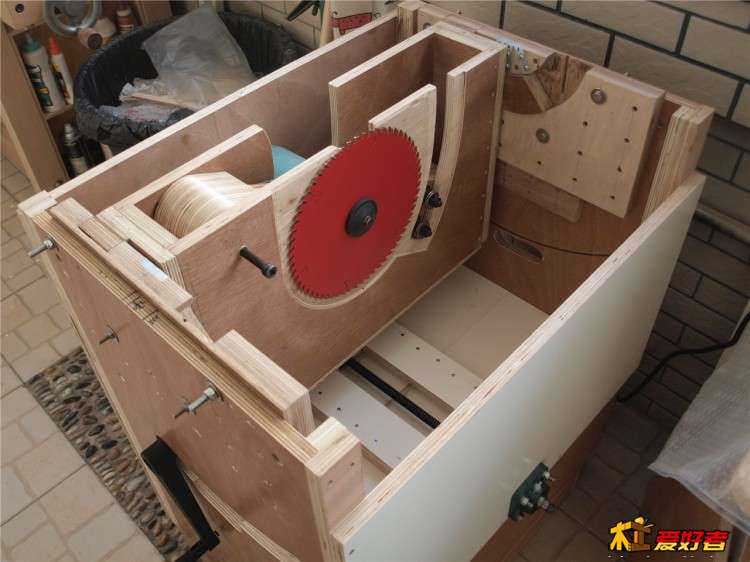

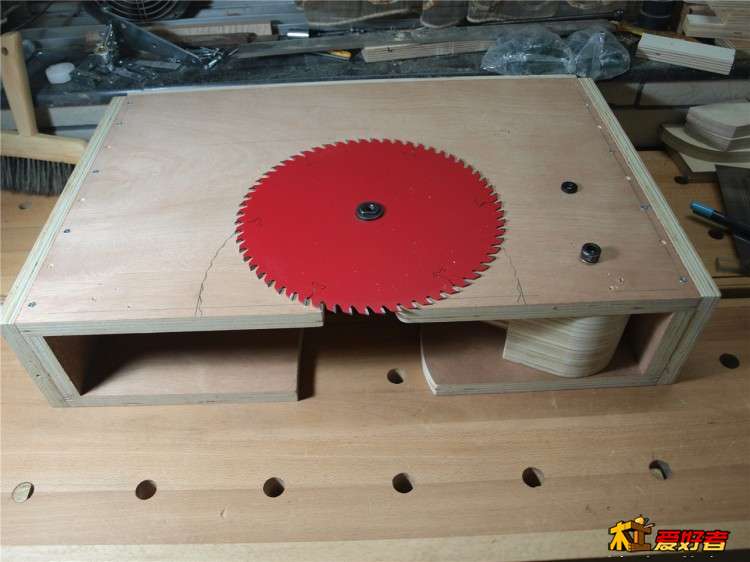

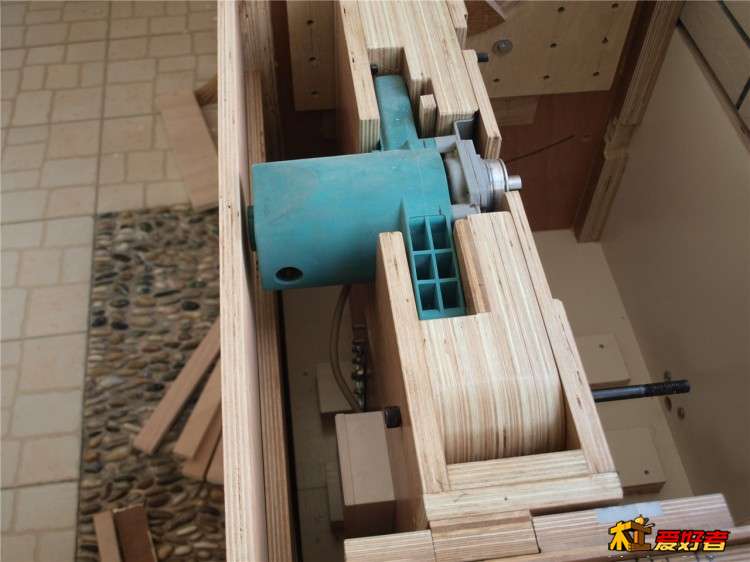

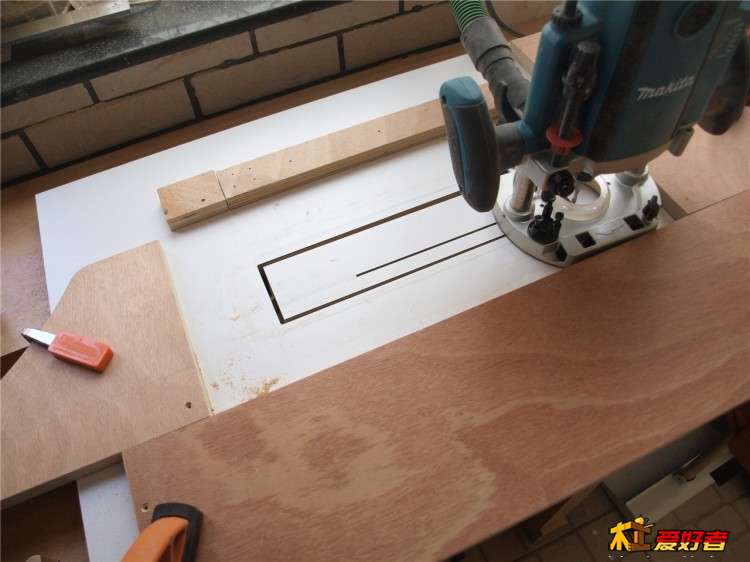

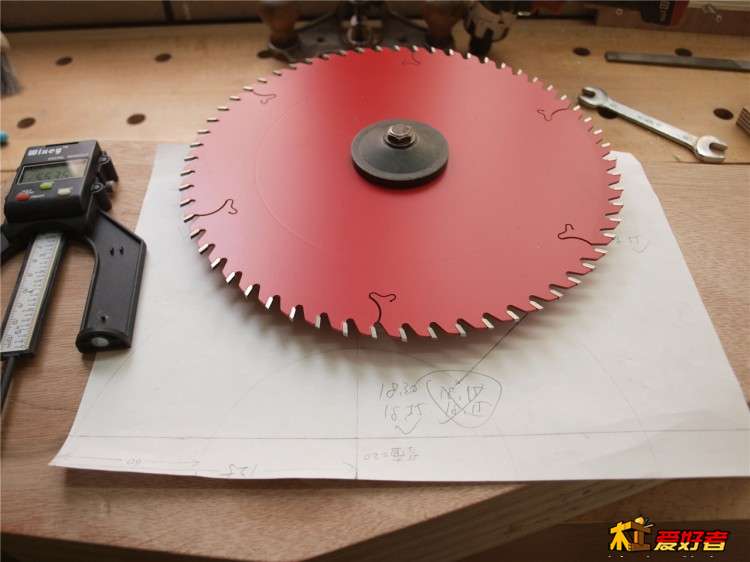

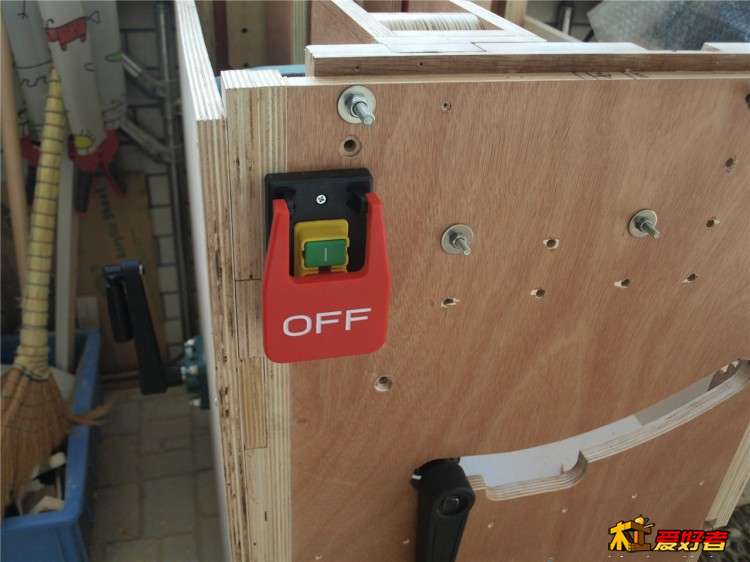

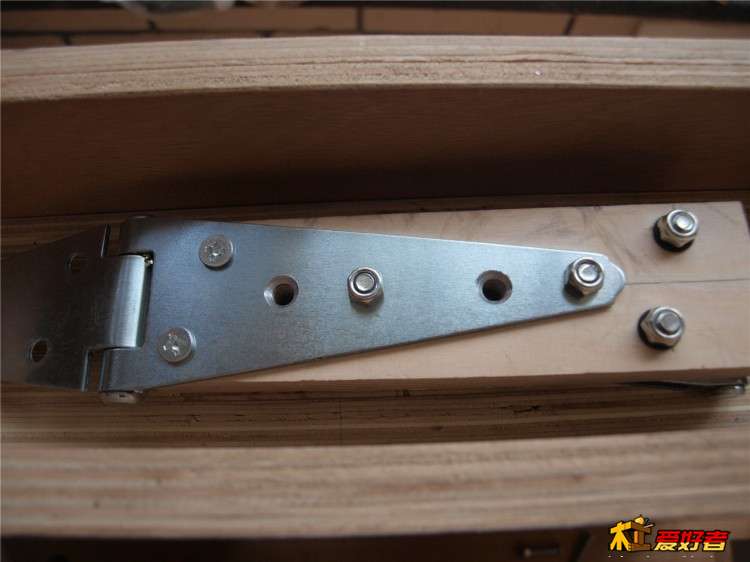

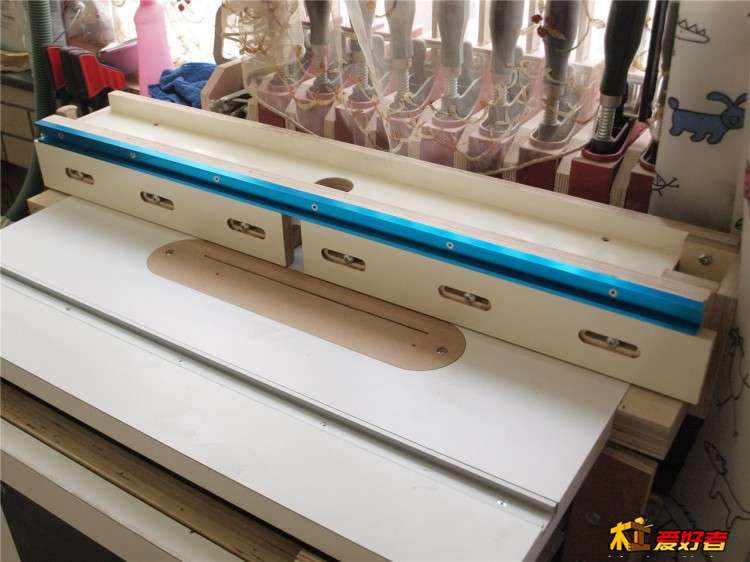

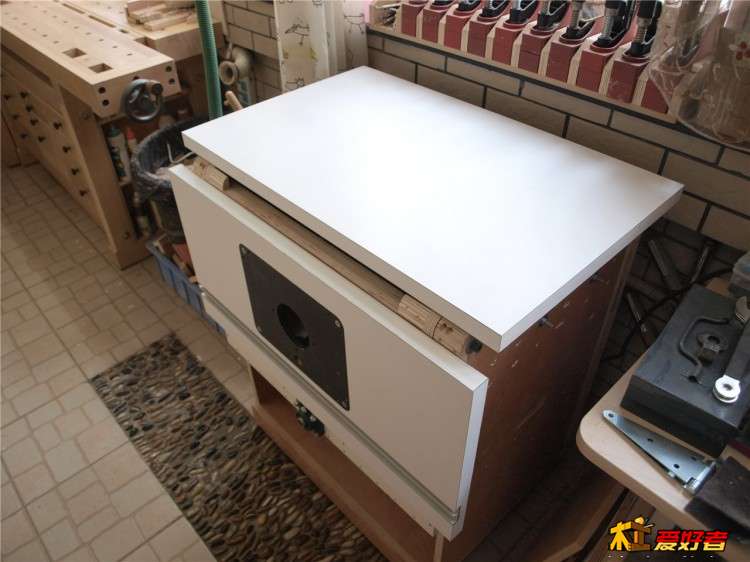

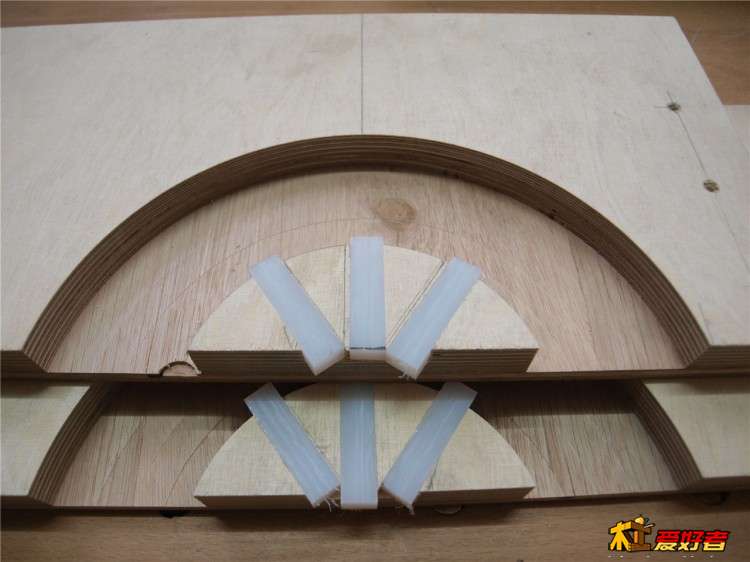

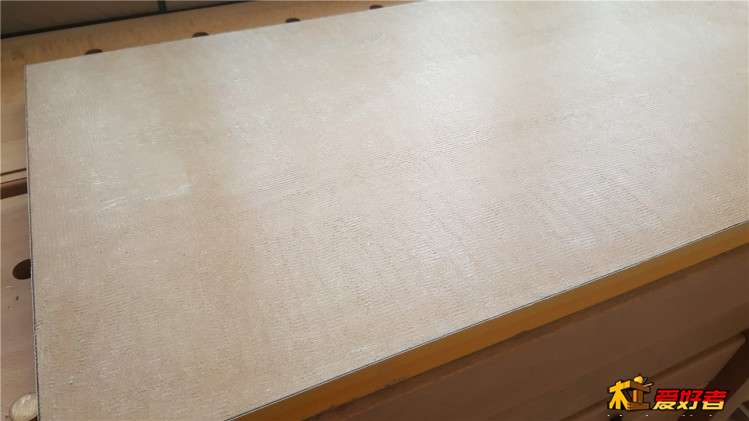

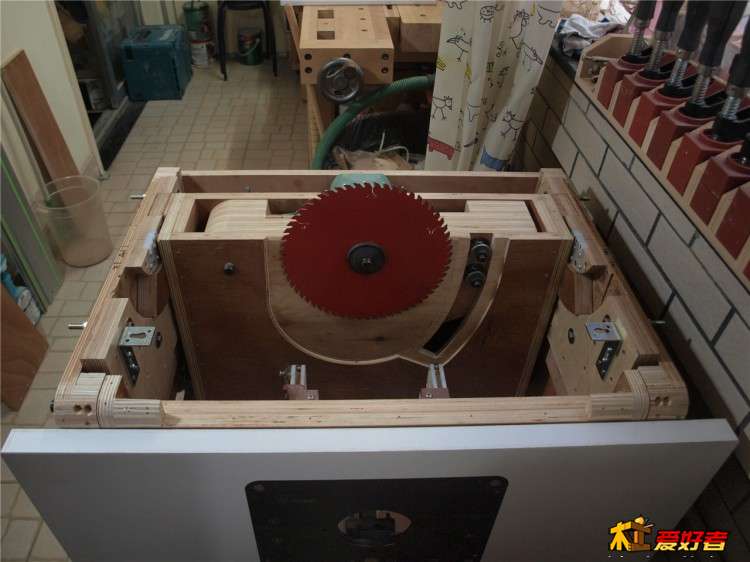

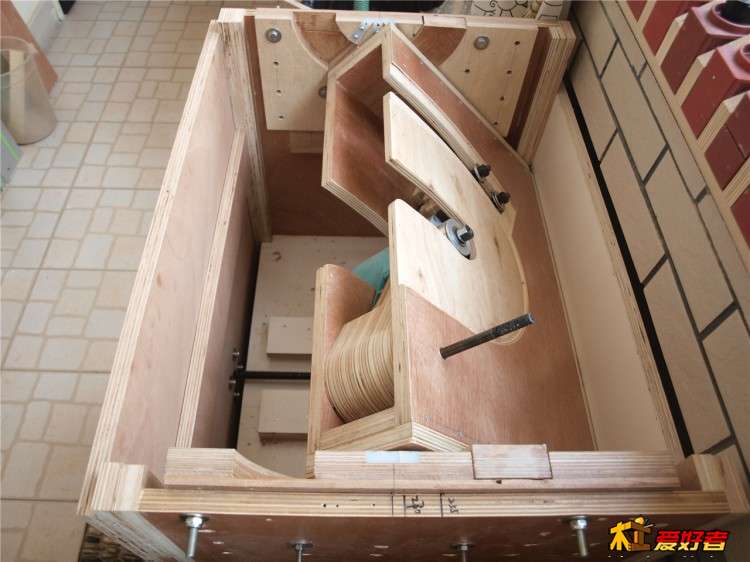

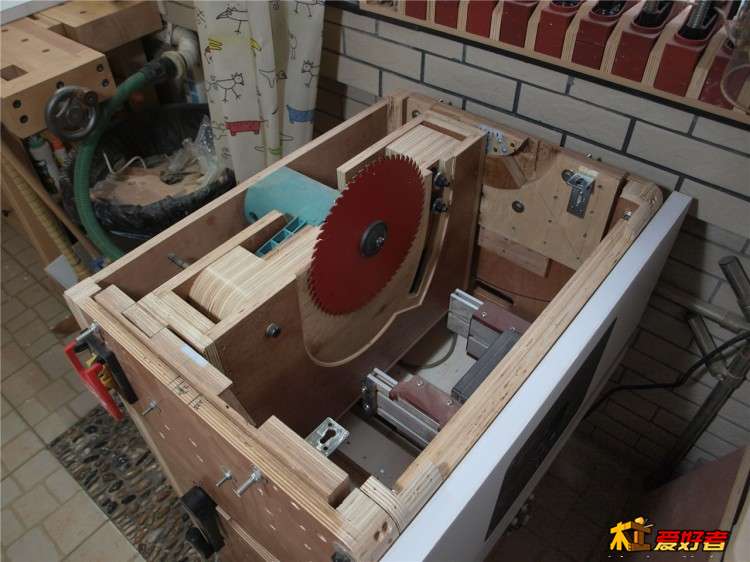

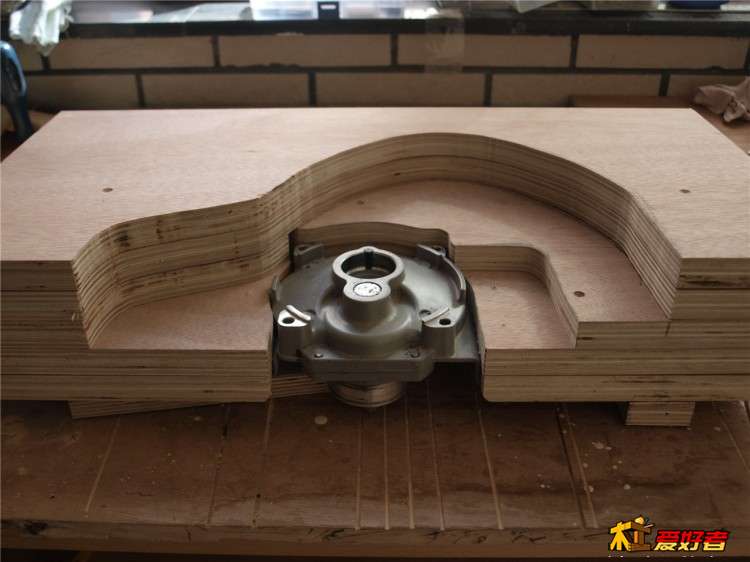

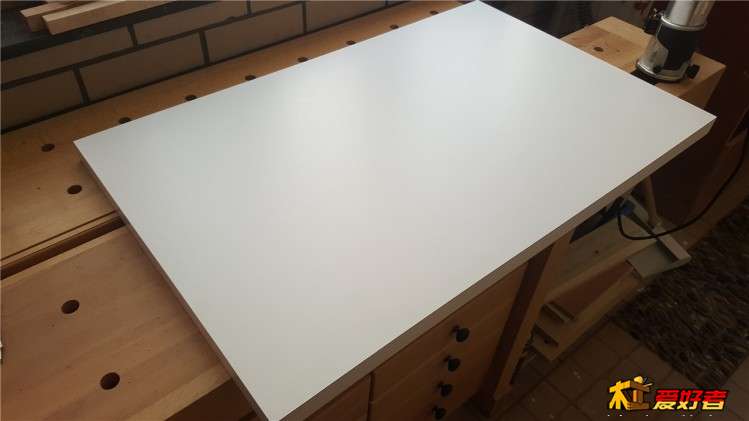

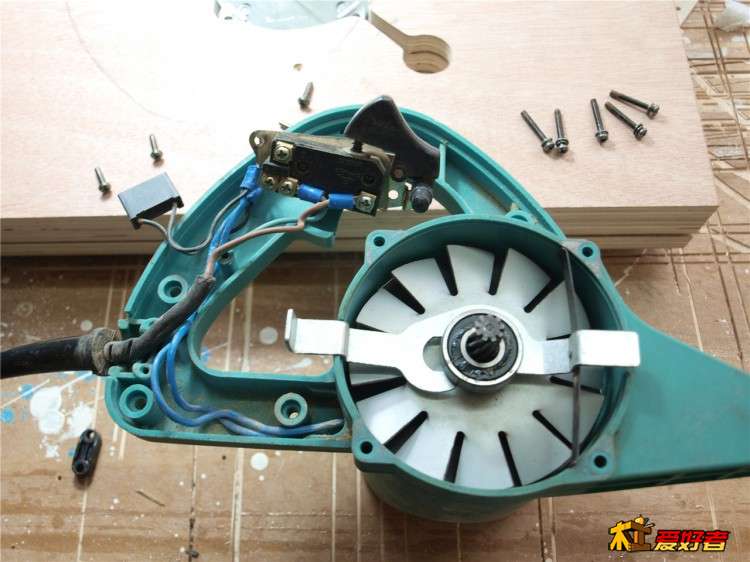

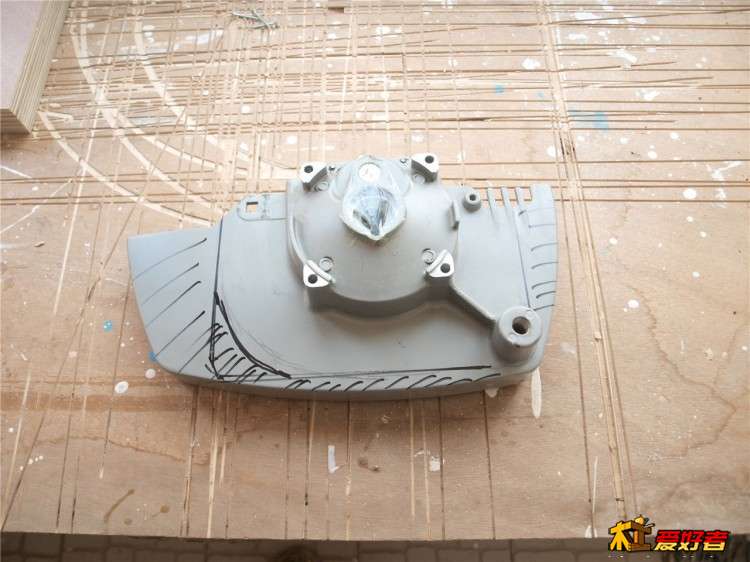

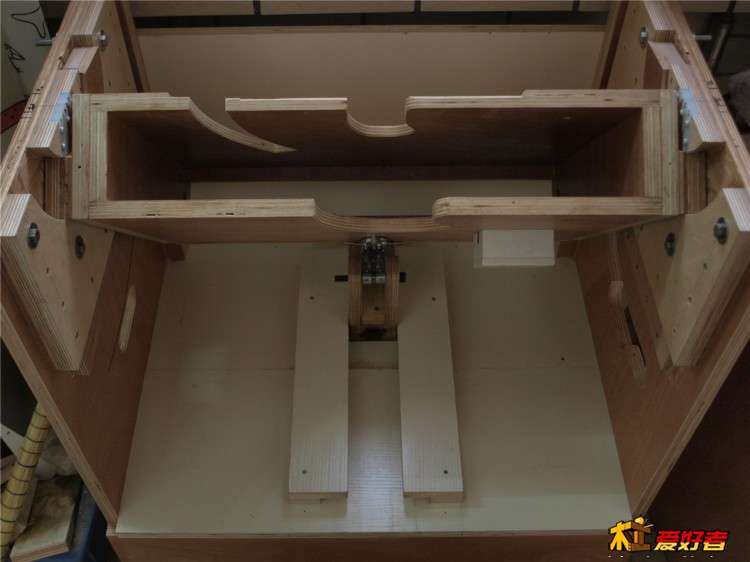

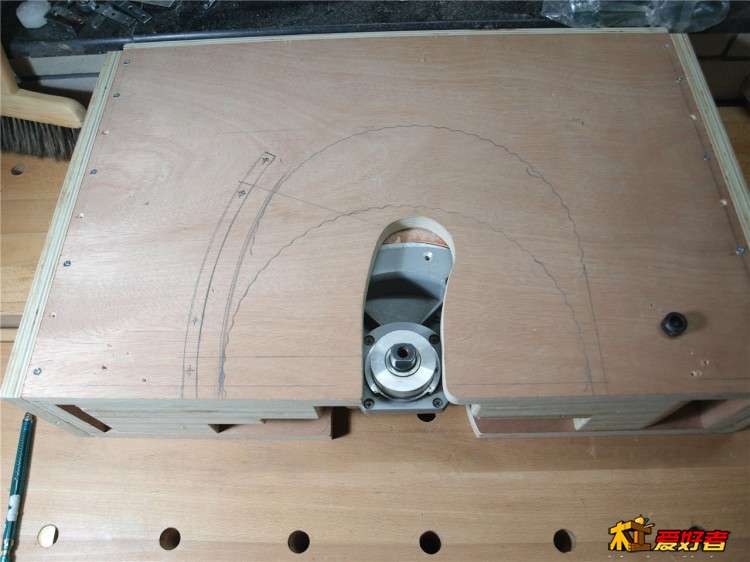

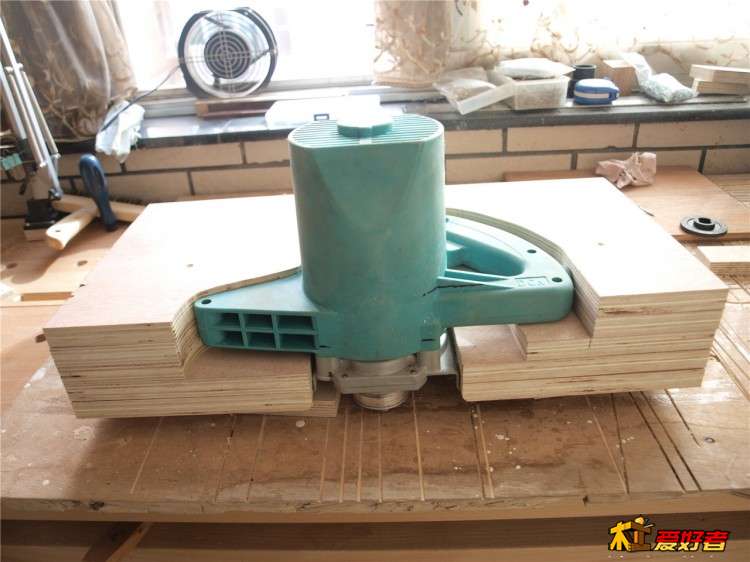

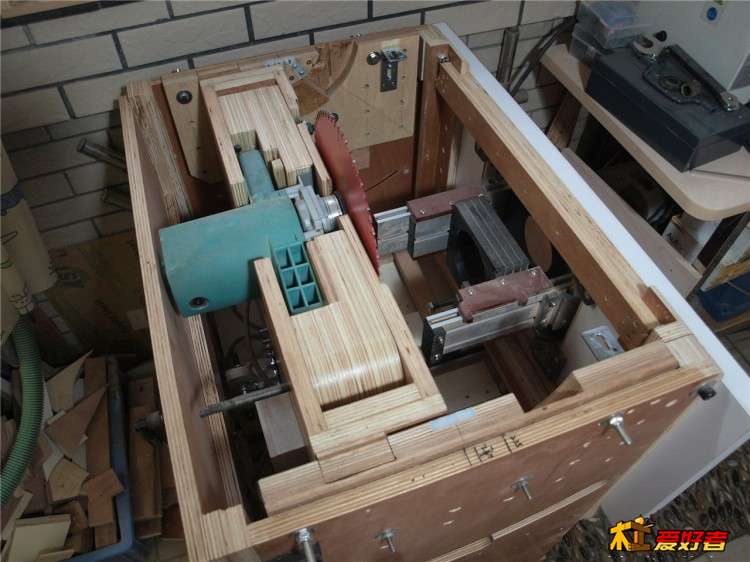

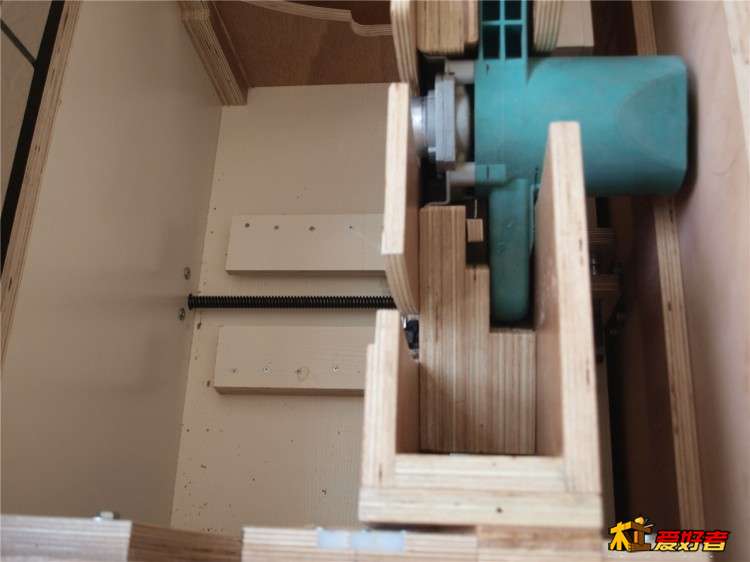

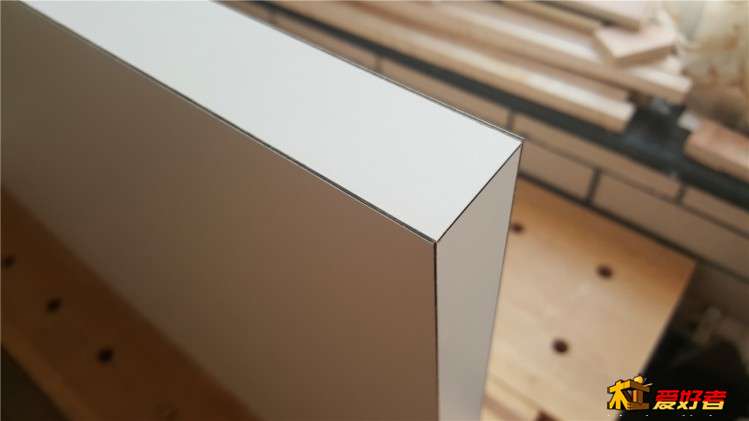

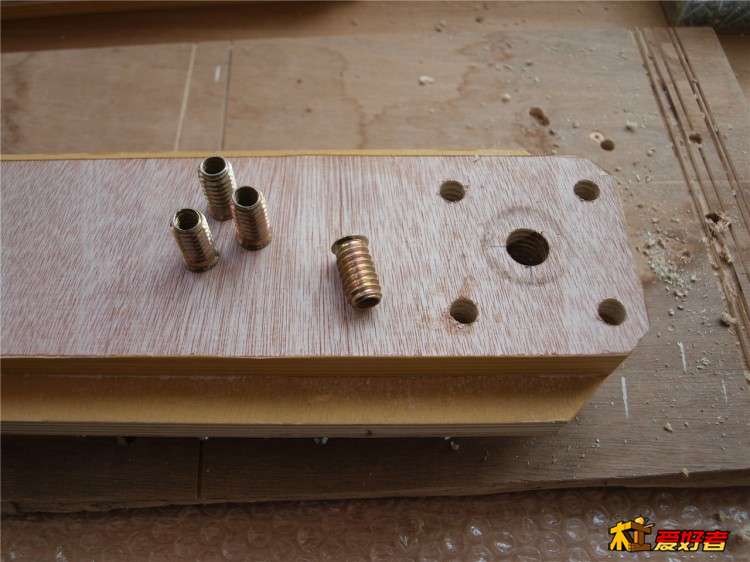

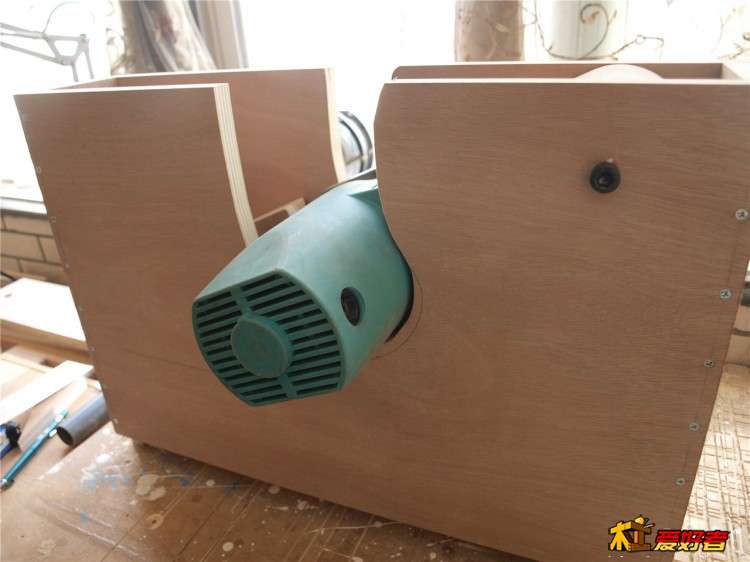

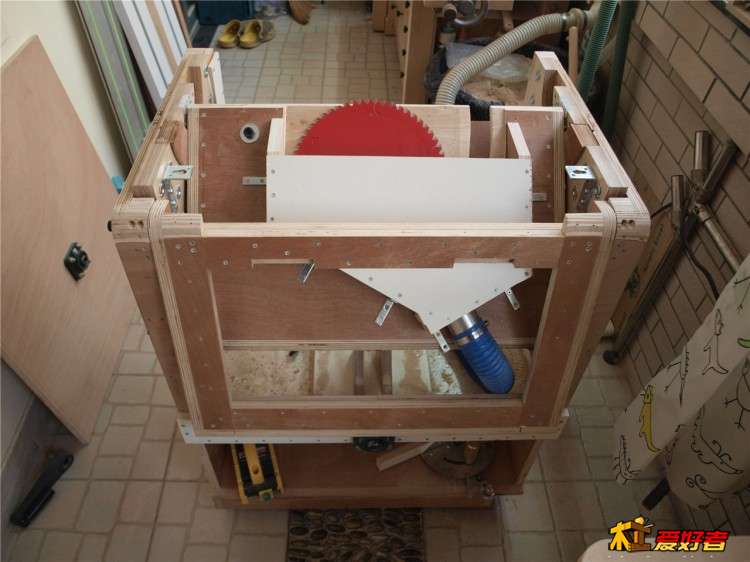

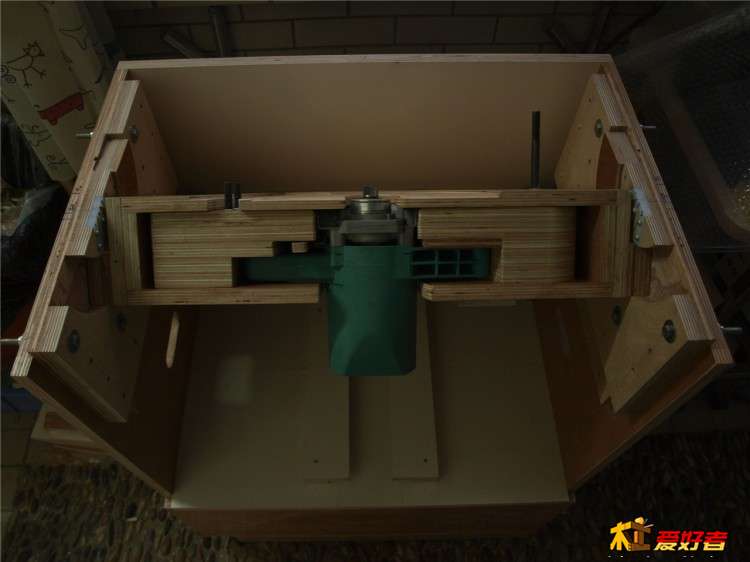

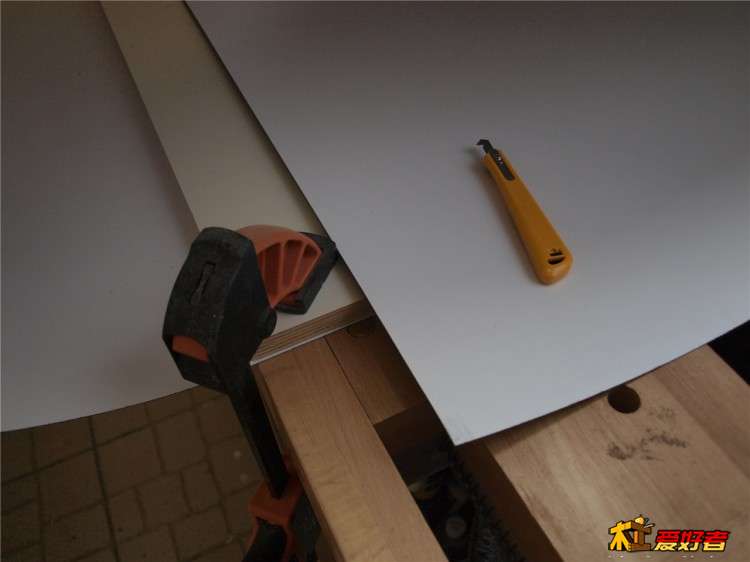

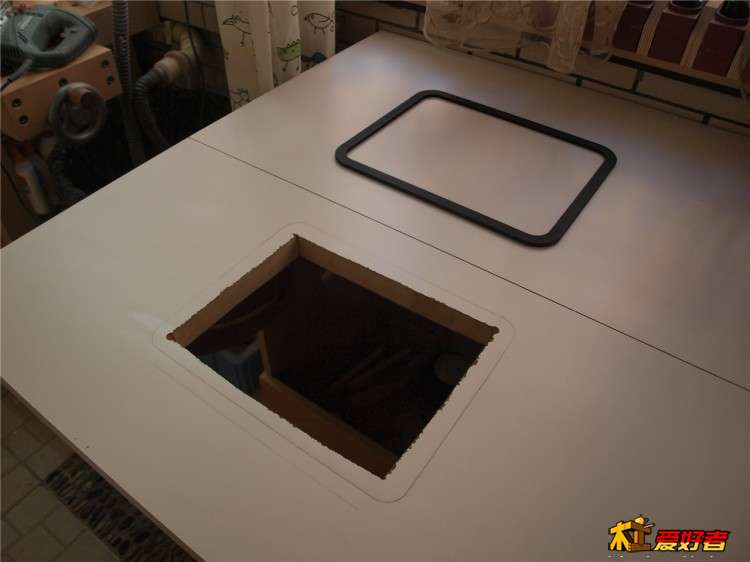

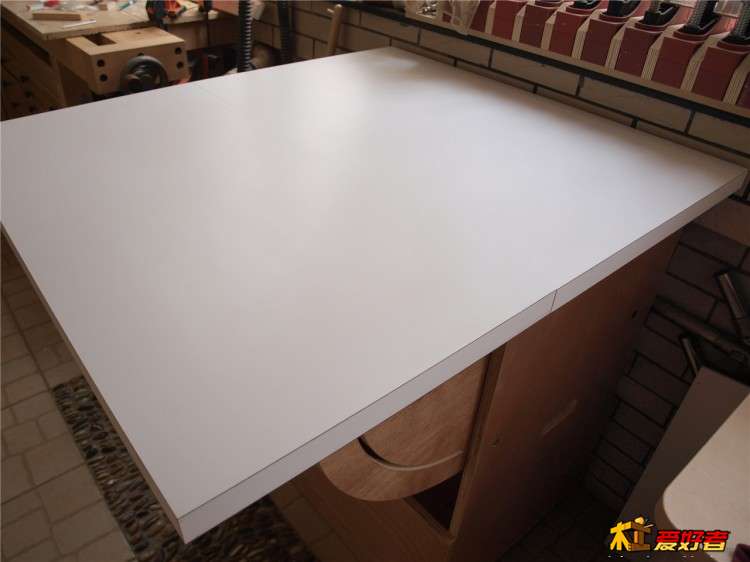

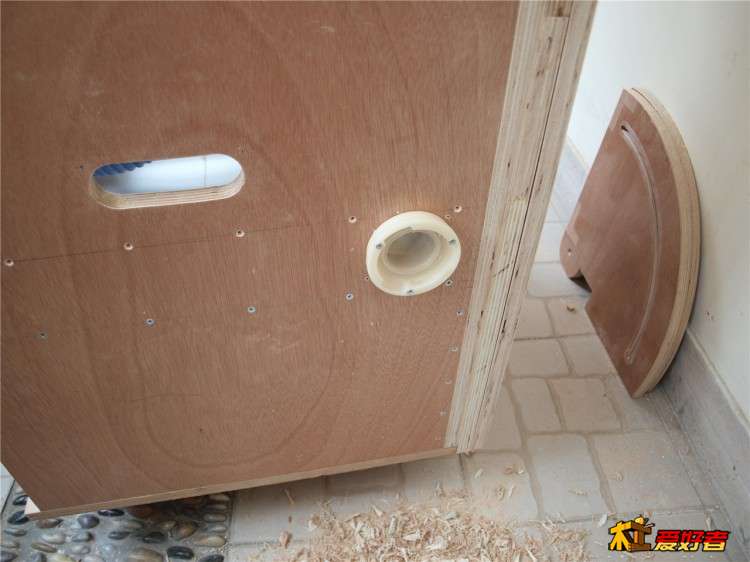

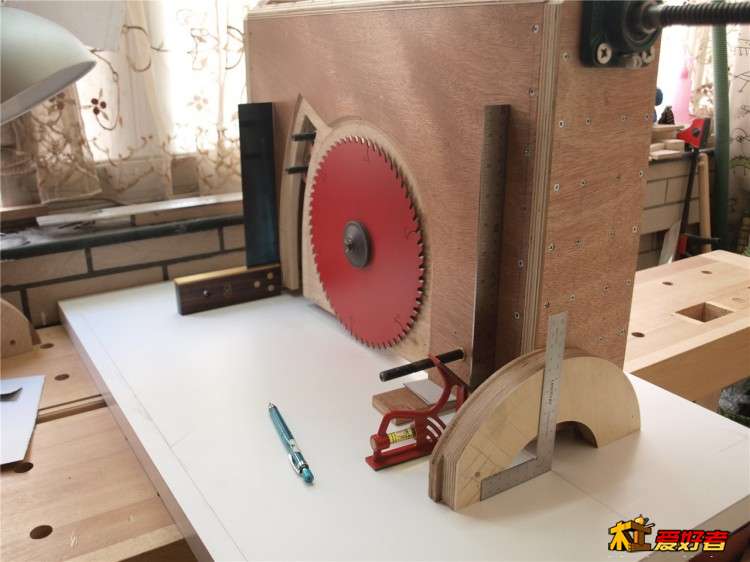

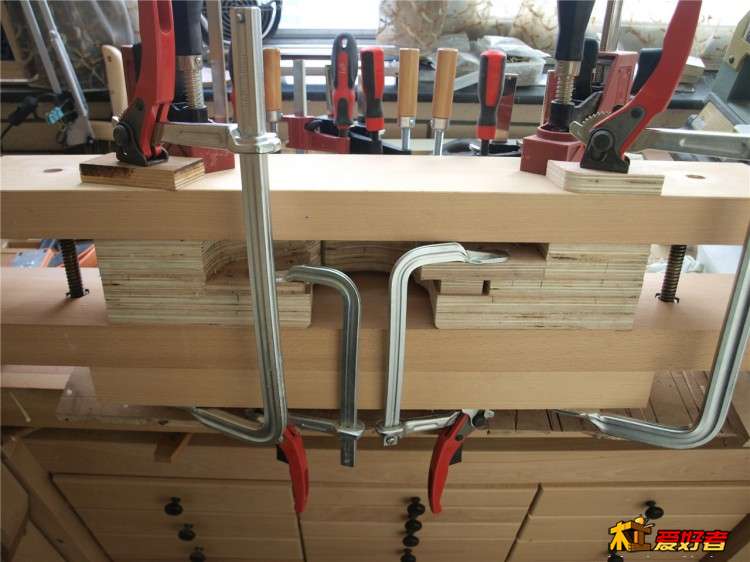

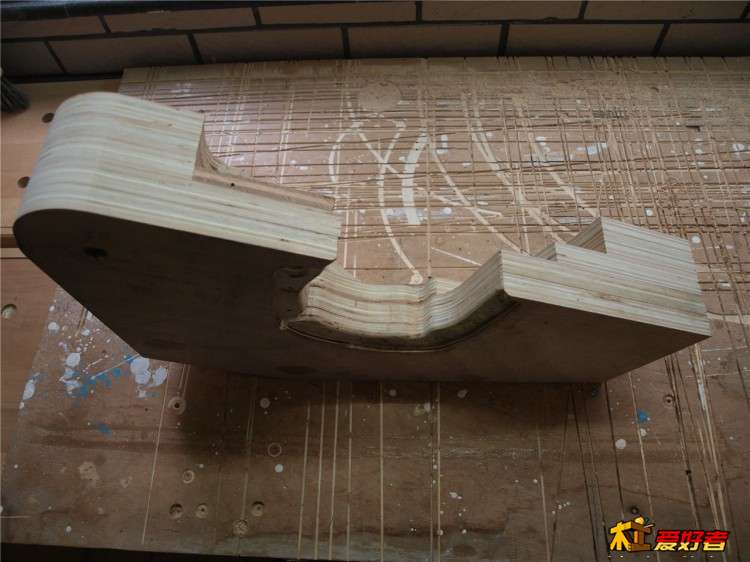

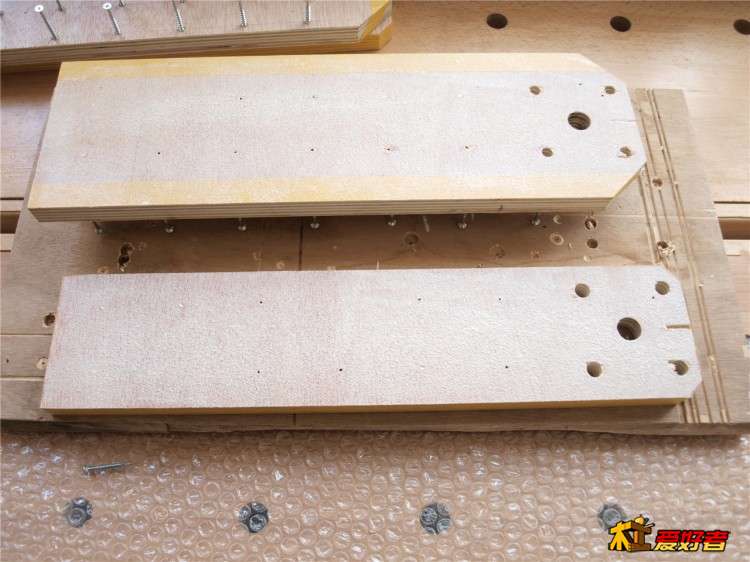

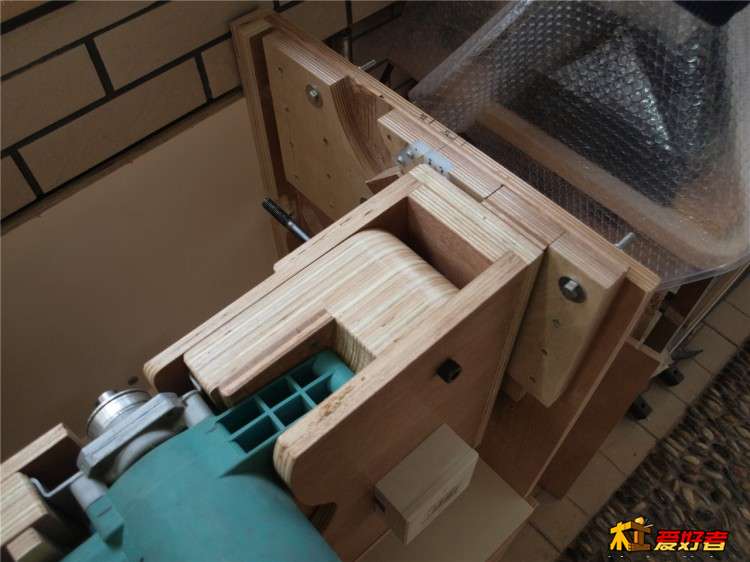

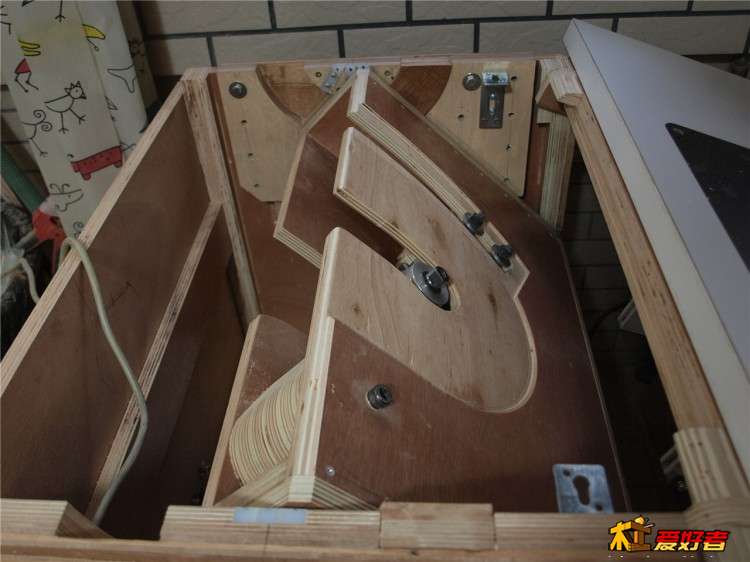

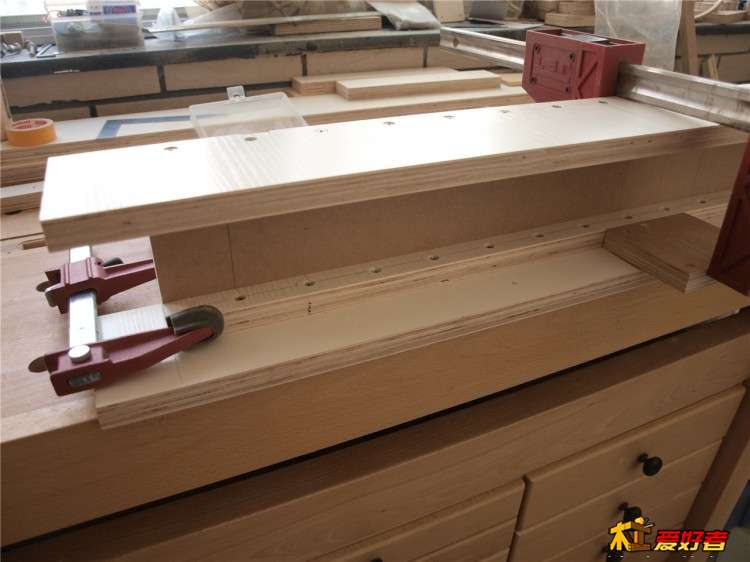

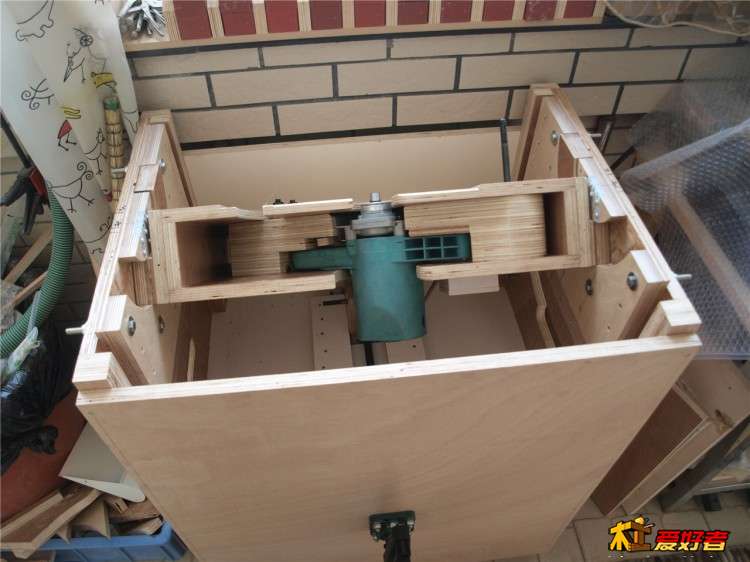

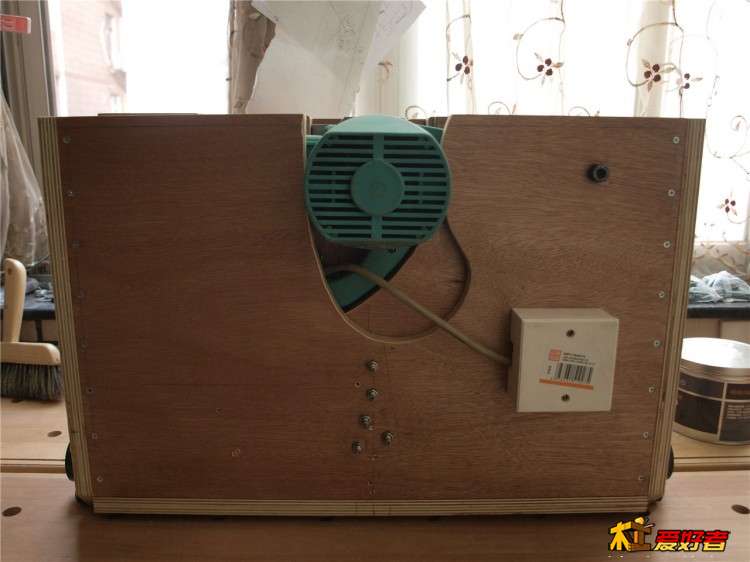

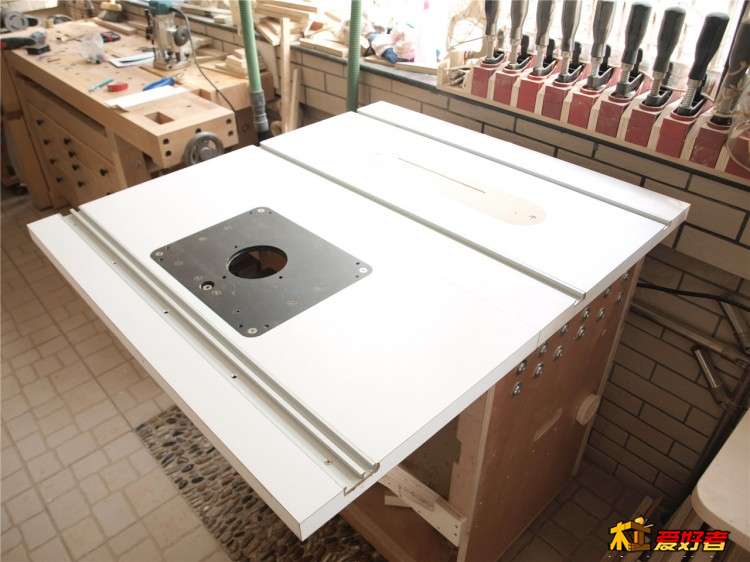

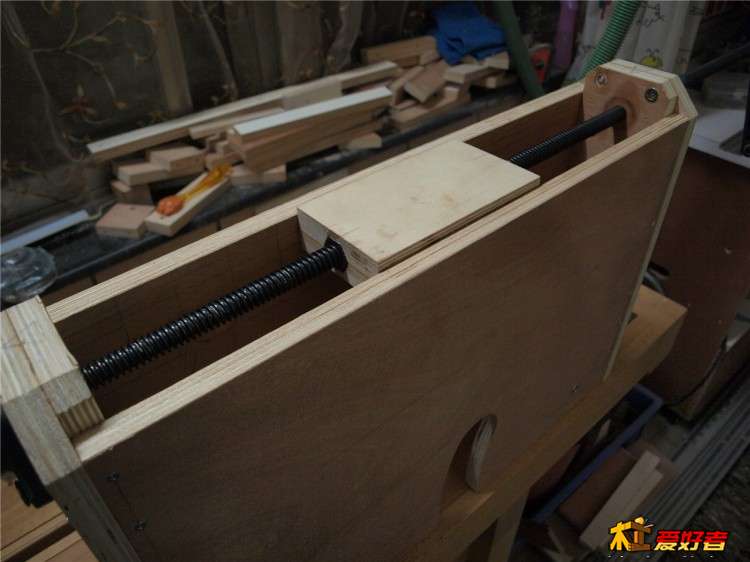

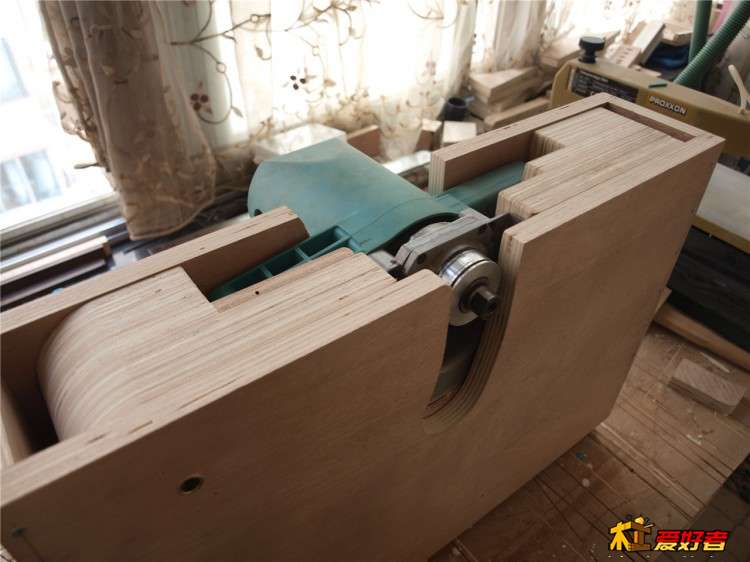

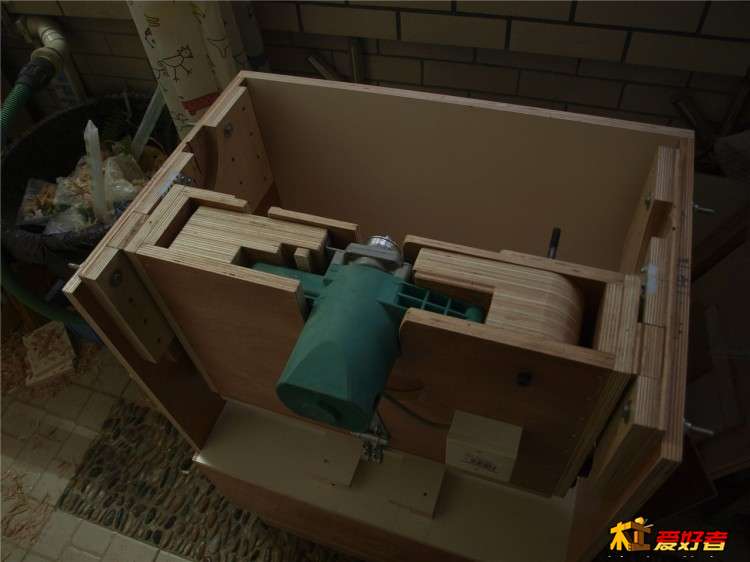

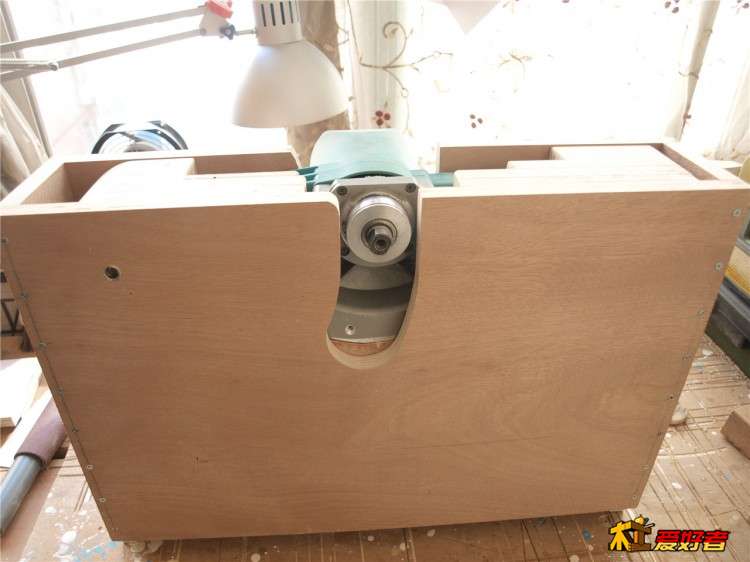

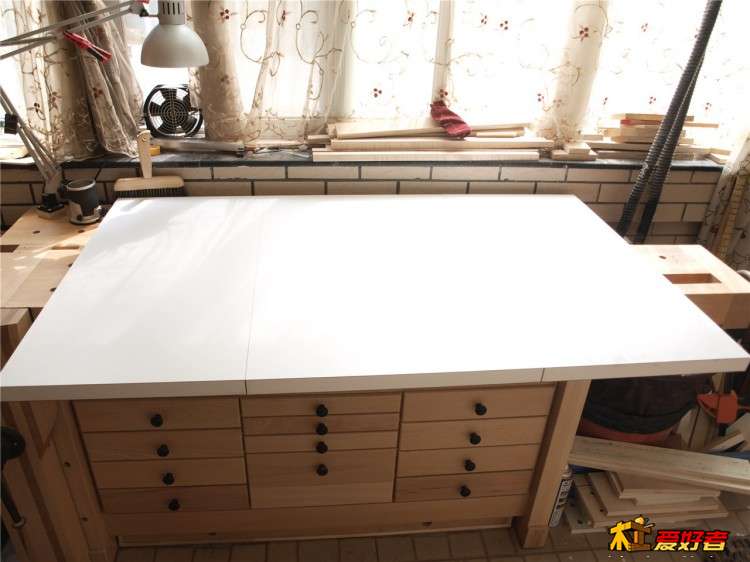

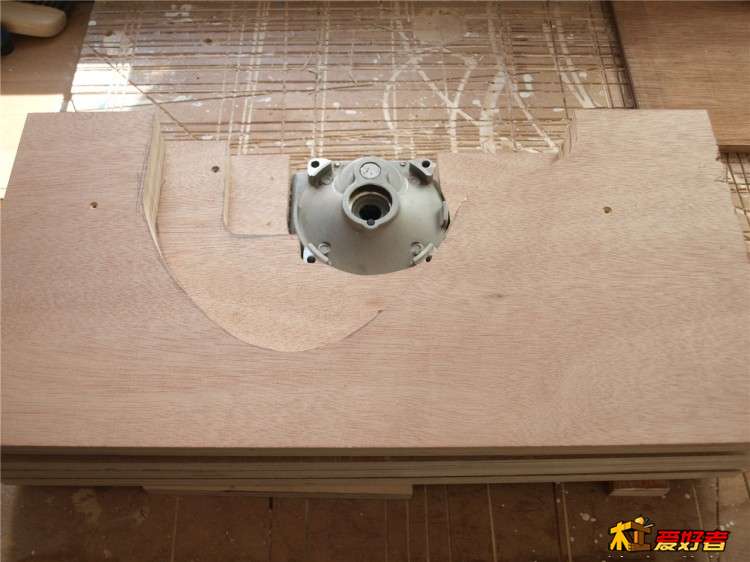

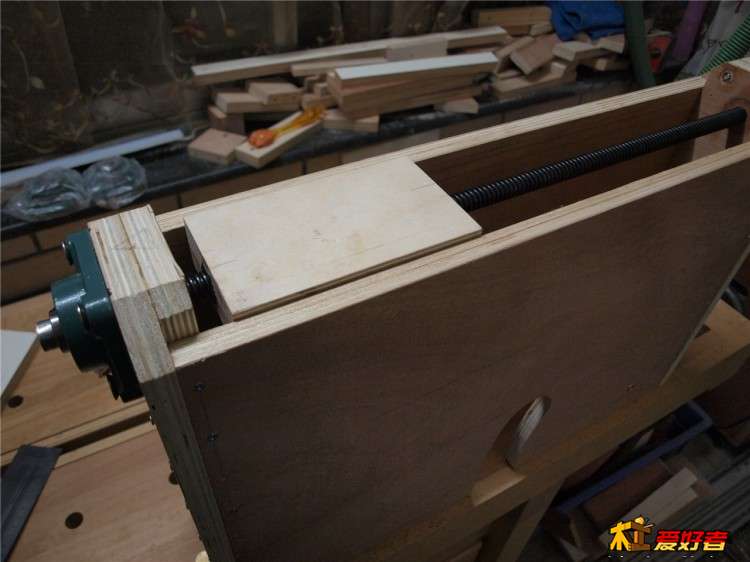

2 l' q! \  w! P     首先要表达清楚我对倒装的态度,强烈不建议自制倒装台锯。        精度是第一问题,强度及稳定性是第二问题,安全问题我倒觉得只要做好几个关键还是可以的,然后就是时间成本了。下面先说下台锯的使用感受,台锯前后使用时间有近一年半了,总体上说我觉得可以用,调整好后,精度也不错,但是,精度的保持性不好,相关因素我想有几点,一是木材本身的稳定性,二就是本体的钢性强度,三是电圆锯本身轴承精度也不好(现在想想,要是直接用成品主轴和电机会更好)。其它方面在使用方便性上,我觉得可以,在空间占用上没有优势(其实我的初衷就是节约空间,可惜的是完成后还是不理想)这个倒装前后两个阶段完成了,先是倒装可升降电木铣,后来完成了倒装台锯,在整体花费上板材都是现有的18MM普通层板和一些碎料头,电圆锯二手的自己换了新轴承,朋友转手的吴新一代升降系统及主轴,还买了丝杆相关配件等。大概就是以上这些材料,新买的材料是一张30MM厚的高密度MDF板和一张白色防火板。还是看图说话吧,大家都是老专家了。图片超多,我选了一下,还有400多张,大家慢慢看,请大家指正。这次试着上传YOUKU视频,这是几天前齐边的时候拍的,还做了一个推台,哪天也整理一下。. `) y  O' N7 o. p- O
- X5 n; o  u3 r
8 k$ x) ]9 M6 d7 a! d

% L7 f# C. d- y4 F' R$ J# U
3 ~  {8 t+ _6 @* [! ]' ]. s
6 G6 K1 `! E7 ^4 x3 K* R
+ u5 B: ^2 m1 @* d7 e* i! [, L# k以上,请大家指正,感谢一路有大家相伴。9 e# F- ?* r/ Y

评分

参与人数 4刨花 +40 收起 理由
老兵新手875 + 10 敬佩楼主的动手精神。我感觉要想做成功一件.
如是木头 + 10 书痴者文必工 艺痴者技必良
语文又不及格 + 10 好设计,好木艺
退休闲人 + 10 这才是DIY的真谛

查看全部评分

头像被屏蔽
发表于 2019-11-19 23:07:37 来自手机 | 显示全部楼层
又是大神的精品
 楼主| 发表于 2019-11-19 23:10:00 | 显示全部楼层
本帖最后由 caff 于 2019-11-19 23:48 编辑 ' g) q" X( ~" z6 A0 z) x

: l% g& a1 v& ~% d. m0 L" A0 c) Q晕,又重新上传了一次,才成功。4 k) [' J5 d2 @$ _6 e5 U" b2 n
发表于 2019-11-20 00:10:49 | 显示全部楼层
发表于 2019-11-20 00:20:09 来自手机 | 显示全部楼层
好多的图啊!百十张照片,可以升降的自制电圆锯倒装平台,真牛逼啊!膜拜一下!
发表于 2019-11-20 00:44:08 来自手机 | 显示全部楼层
佩服楼主,假如我这样搞,估计以经疯了。
发表于 2019-11-20 00:44:36 | 显示全部楼层
串激电机不如直接买个中粤感应电机了
发表于 2019-11-20 06:02:54 来自手机 | 显示全部楼层
这么多图 作品厉害
发表于 2019-11-20 06:10:37 来自手机 | 显示全部楼层
精工细作,大神级别
发表于 2019-11-20 07:10:40 来自手机 | 显示全部楼层
发表于 2019-11-20 07:30:58 来自手机 | 显示全部楼层
膜拜!各种膜拜!
发表于 2019-11-20 07:34:46 | 显示全部楼层
佩服  真正的玩家
发表于 2019-11-20 07:46:13 来自手机 | 显示全部楼层
这水平,想做什么就做什么
发表于 2019-11-20 08:17:06 | 显示全部楼层
这是我看到过的最复杂的DIY 了,膜拜。
发表于 2019-11-20 08:28:10 | 显示全部楼层
都很精致
