本帖最后由 急工作养家糊口 于 2011-5-13 16:04 编辑
重新命名为：角磨机 外置大功率可控硅无极调速器
因没有预留楼层，所以先回答朋友们的提问，以下以角磨机为例：
1，问：这个调速器都能做什么？是接在220V上吗？对比接110V有什么优势？
答：100%实测可用，本人工作中亲自使用！840w，11000转 角磨机适用，无极调速、运行稳定、调速器不发烫（以后上视频，如果不能用我敢在鲁班面前耍刀吗哈哈）。
感谢45楼仁兄，他已有多年的使用经验了。至少您不要再怀疑到底能不能调速这个问题。
1)无极变速手电钻，以及曲线锯的调速单元的原理都是这个“可控硅”了！
那 角磨机这么大功率能无级调速吗？请放心！我的电钻500w都是原配无极调速的（曲线锯670w的），角磨机才840w，而且这些电器设备都是四两拨千斤的装置，所知最大的可控硅调速器支持3500w负载呢。 而博世早就有几款无极调速角磨机，其中一款是 GWS6-100E（淘宝亦有卖）。如果当你拆开它的调速装置，我想它那个还没这么大散热片呢。
！懂了吗？我这东东等于调速器外置。

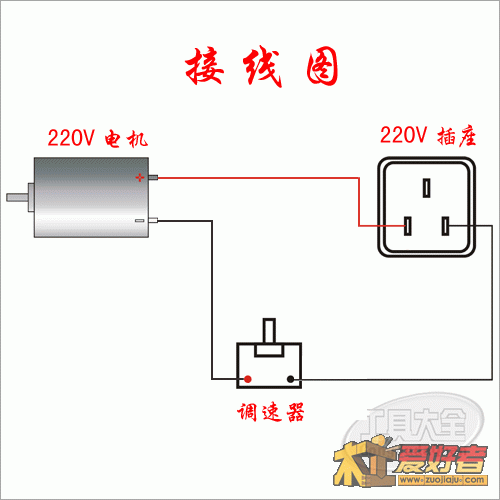

我这个就是一个“特殊插线板”接在220V上，上面能接负载2000W！；调速器与角磨机是 串联关系。对比调光台灯，它可以看做是一个“能负载2000w台灯”的调光单元。
2)对于角磨机来说，拥有它就变成“博世无级变速角磨机”了！（淘宝有卖）能使高速的角磨机降速运转，变成抛光机；用温柔的转速做砂轮机使用，等等……
3)云石机变电圆锯：将云石机 减速；切木不糊边之参考方案。
4)对比接110v变压器降速方案的优势：本方案已包含110v降速效果，并实现了无极变速；最大的优势是轻便、经济（重量不过200克，成本28元），适合自备工具经常外出施工人士！
2，问：经过你的使用经验，安全吗？对角磨机有损害吗？
答：这个问题嘛。以下仅根据个人经验，仅供参考：
1)首先不建议新手使用。众所周知所有电动工具都有其使用风险，
这问题让人联想到：为什么角磨机无极变速的款式很少卖？是难以实现吗？
我想不是，主要是安全性考虑。肯定的是在角磨机设计的转速下使用是最相对安全的。如果低速使用不当发生危险、烧鸡生产厂家可能要承担责任。
再就是影响他卖抛光机、等其他专用电动工具了。
2)可以想象，如果转速不够、扭力的阻力太大，强行按压角磨机，肯定会烧机的。这个确实靠手感。
3)千万注意：这个调速插座只做 专用工具，不能看做普通插线板，不能用于接所有的电器使用。
4)我是测试了许久才敢用的。使用中角磨机运行平稳。打开角磨机的后壳观察，结论是角磨机使用简单的单相串激电机没有其他复杂电气电路，对角磨机的磨损就是降速的磨损而已，最多费点 碳刷罢了。
5)平时我肯定要直接接220V用角磨机的，这个插座仅仅是一个辅助工具，“偶尔”使用下它降低速度 做打磨抛光工作。
我在使用时：预先调试好速度 --> 关闭角磨机开关 --> 在打开电源正式作业。而不是边作业边调速，那样太危险！用久了我就在插线板上标好“常用刻度”，方便下次使用。
6)而且建议您 必须进行样本测试之后，才正式使用！
3，问：从哪里买的那个 大功率可控硅单元，买的时候有散热片吗？ 答：在淘宝买的，此产品包括散热片。不做广告，只要搜“可控硅 调”两个关键词就出来了，500w ~ 3500 W大电机用的都有！
-----------------------------------------------------
正文
自制 角磨机 无级变速器，云石机、电圆锯等固定转速电动工具 调速插座 ---- 云石机切木头 不糊边方案之一 ----
一、先上完工图片，经测试，我的角磨机确实可以无级变速啦！！从 10转/秒 到 11000转/分 无极变速。相当高兴。

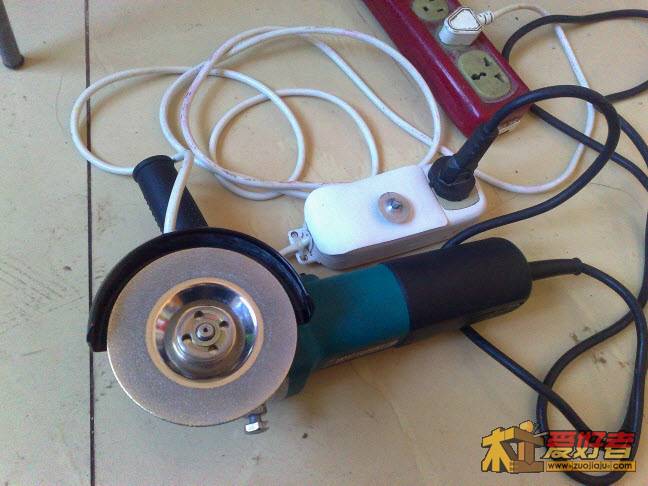

看靓照！相当轻便，这就是一个插线板嘛！！（与角磨机合影图）这是除了接110V电压外，角磨机能调速的最轻便和最经济的方案！
二、事情缘起：
自己是 橱柜安装“小”师傅，柜体、台面都安装。每天必须提着所有工具奔波于家庭与工作与工地之间。所以还要考虑工具的经济性、轻便性、以及一机多用。
因为还要进行台面的切割、打磨抛光等，所以在必备工具中，就少不了角磨机。
我是“小”师傅（经验没有“大”师傅多了），所以在挑选电动工具时也是一样，摸着石头过河“现学现用”！没有办法，每个人都有第一次做师傅的经历！
在买角磨机时（当时根本不知道还有无级变速这品种）考虑到切石材 只注重了转速和价格问题，花了190买了个11000转的牧田9556NB(未知真假)。
11000转！用的时候才发现这家伙转速太快！切割是给力，但打磨抛光时抖动的太厉害，水磨片跑偏离心力大掌握不住不说；抛光效果根本没法保证，抛出来的像砂纸一样挂手。
我事后想起来我之前师傅的角磨机好像是8000转的，抛光时并没有出现这么恶劣的情况。可当时哪知道哇，手里唯一有这个角磨机能做这种事情，我又无法改变它的功能！
三、改装细节：
1、事后，我到淘宝上搜：博世有一款角磨机可以无级变速，但价格是我的2倍了吧。心里安慰：哎~就算我看到~我也买不起！！
不能换马，只能改装！我麻雀的家有个调光台灯，这让我联想到。。。
这是个淘宝市场空缺（此商业信息，价值非同小可）：搜了半天根本没有角磨机专用无级变速相关的成品卖。网上只有成品的台灯用的调光器，但这个功率太小500W，大功率电动工具肯定不敢用。
我在网上搜学了半天（不是半天是好几天），出现一个调速方案：串接 可控硅调压电路。这下淘宝上可多了！负载从500W到3500W的都有！最终选了2个2000W的（每个￥18）。下单。

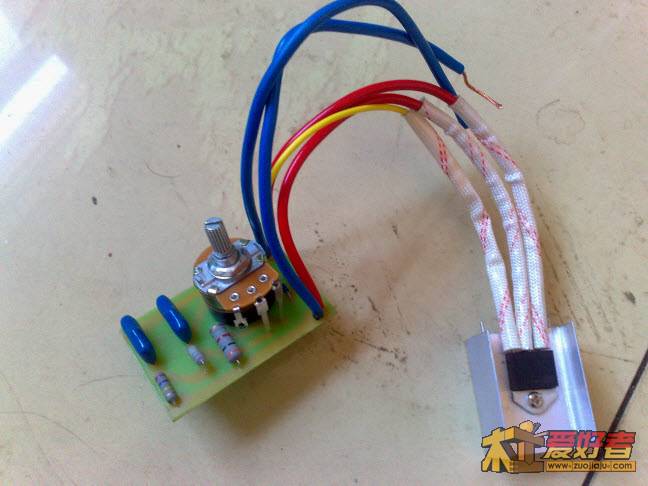

3天之后宝贝收到，看图。
兴奋啊！迫不及待的先裸接了试试。。。。。。哇。。真的可以！。。。相当兴奋！
成功啦，真是相当兴奋！
2、可是裸体不安全也不美观。还是换件衣服穿吧。翻了半天我的宝贝，发现一个久远的山寨插座挺合适。

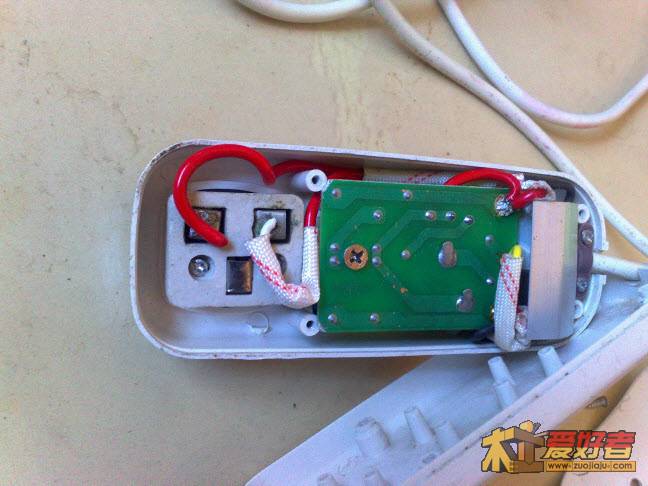

先把它部分内脏掏空，把这个强塞进去。再钻几个固定螺丝孔。还真的可以。（由于是事后补图，所以省去部分细节）
扭上螺丝，

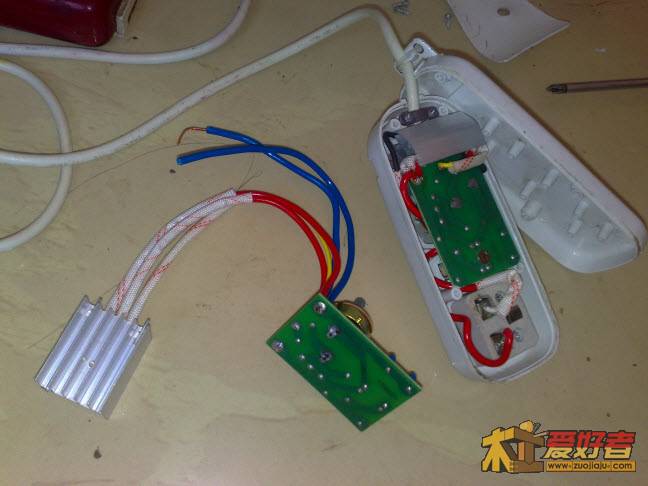

就是把左边那东西塞到右边那插座里

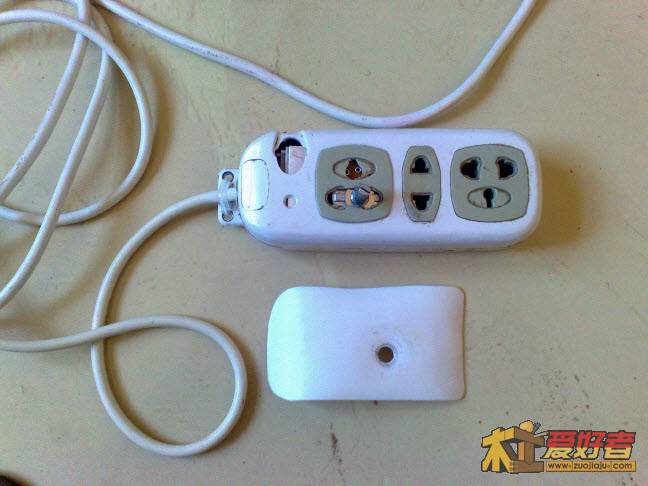

3、剪了一段玻璃胶筒，盖住隐私部位，遮遮羞。

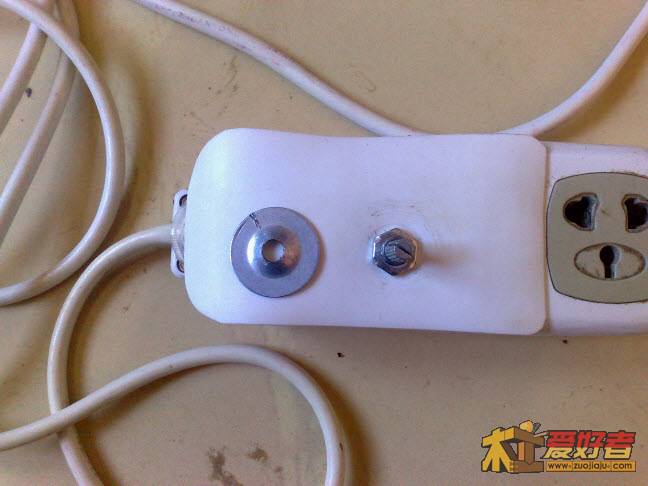

4、再找了个铁环片，凿了个刻度线放在旋钮上做参考用。

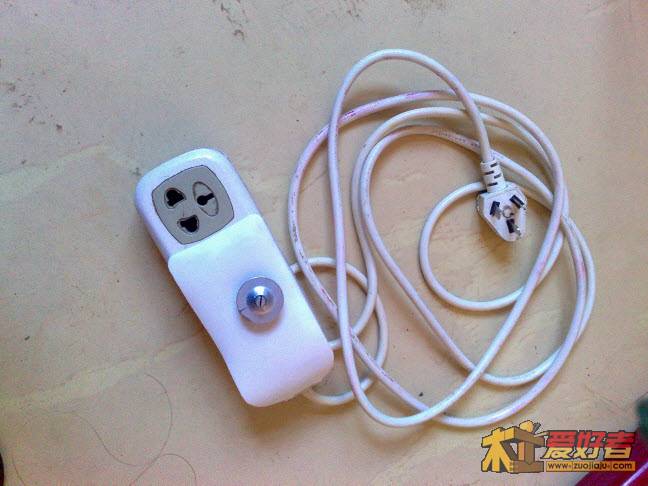

5、完工。
四：可控硅调速器 的适用范围。
1、尽管未知其详细的电气原理，但已知的适用电器工具有：角磨机、云石机、电圆锯，等常见固定转速电动工具（单相串激电机）；台灯调光（非节能灯）。
2、已知或已测试的 不适用电器（当旋钮旋到最大时，可以暂时使用）有：对输入电压具有一定适应的，各种开关电源、充电器；电磁炉、电脑、节能灯等，以及电焊机、感应电机等。
自己试了一个手机充电器，在旋钮的一定范围内都可以充电，但是有“吱吱吱”的杂音出现，应该有一定安全隐患。
3、不能超过标注负载限额，如我这个不能接超过2000W负载（如果考虑到山寨误差，不能超1500w）。
五：商机泄露哇。
该调速器成品化的产品（能人们可以添加液晶显示负载功率、超载断路保护等功能），是淘宝急缺的产品，甚至可以推销到每一个电动工具商店！最终让每一个热爱生活的DIYer使用，成为必备工具！
