求助，雕刻机右下角比左下角切的深是什么原因。

mypazu

pzw83 发表于 2019-11-16 00:46
* Y/ s% P& Z0 h0 f$ y再分析一下，铣密度板与切割的不同之处在于，切割时x轴方向受力更大，走刀更深
  Q! \3 a% d8 g; E9 E$ f7 \如果是移动龙门结构，先排除板材夹紧后平整度问题（移动主轴到板材四角，检查z轴0点位置对不对）
( m; b6 r, t; Z% H1 y" R# M看看有没有可能是主轴径向摆动造成，比如像图中这种情况。

也就是x轴方向受力越大，摆动越明显，
$ X% i& ~: w3 K0 v$ [+ h, Z另外试试用力推推主轴，看看x轴有没有哪里松动或者变形，导致主轴抬高
切割时是不是一刀切？试试把刀路的下切步距设小一点，看是不是就平了？
$ r$ H" T# U7 R; @
% b9 F. ?7 j' j* w我遇到过一个情况，一块小板先铣平，接着换刀雕刻，结果出来一边高一边低，原因是用热熔胶没用对，还没干透就铣，干后撑高了

5 W. s( Z- c1 a( Q9 N: ?谢谢，是龙门结构，我先去试一下。想起来之前铣密度板时，因为疏忽，导致下刀太深，切到左下角密度板下面黑色真空吸附台面小部分（黑色，不知是不是橡胶材料），然后用玻璃胶补平了（玻璃胶覆盖一部分黑色台面），跟这个会不会有关系。现在情况是加工完后看密度板留下工件轮廓痕迹，左下角是最浅，如果从X轴看，把工作台面从中间分成左边和右边，整体左边痕迹比右边痕迹要浅。如果是台面不平，说明左下角是最低的，其它位置都比左下角高，才会切出工件痕迹比较深。或是密度板垫板是水平的，那是不是X轴不平了，就是X轴左边高，右边低。

qiang2341

mypazu 发表于 2019-11-16 00:05
今天把刀重新安装，把所有刀重新对刀，还是一样。加工5毫米厚多层板（放在密度板垫板上加工），工作台面左下角多层板切穿后密度板上留有很浅工件轮廓，但右下角密度板会留有相对左下角会有比较深的工件轮廓。这是不是表明X轴是斜的，X轴左下角比X轴右下角要低。

我不认为x轴是斜的，因为不管x轴是不是斜的，你已经用该机器把垫板铣平了，垫板相对于x轴和y轴也是平行了，即使你的x轴是弯的，也是相对平行了。

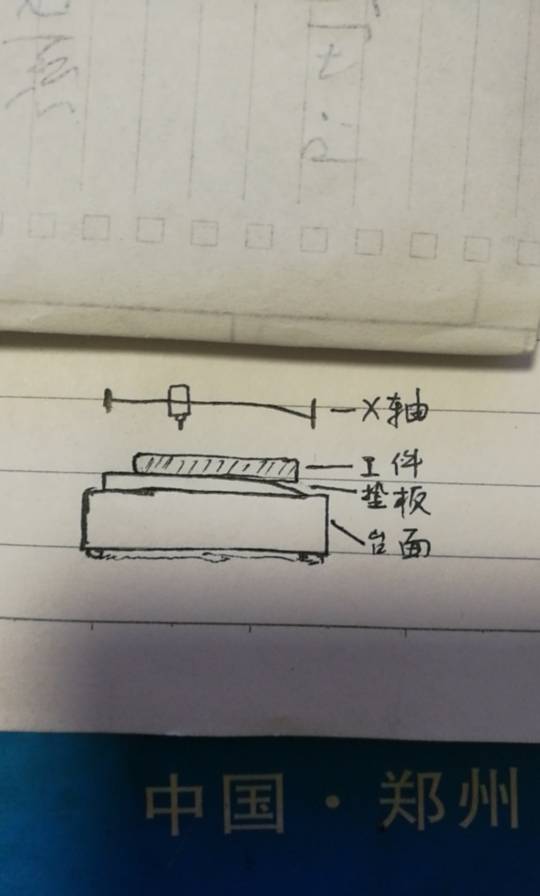

我觉得可能有2个原因：x轴右侧向下弯了，垫板肯定也随之弯了，但工件是直的（如下图，不知道你能不能看懂）。或者雕刻过程丢步？不过这个可能性我觉得不大，你可以先雕刻工件右侧再雕刻左侧试试。

mypazu

qiang2341 发表于 2019-11-16 08:55
, D) `. Y2 V, s3 e" n我不认为x轴是斜的，因为不管x轴是不是斜的，你已经用该机器把垫板铣平了，垫板相对于x轴和y轴也是平行了，即使你的x轴是弯的，也是相对平行了。
我觉得可能有2个原因：x轴右侧向下弯了，垫板肯定也随之弯了，但工件是直的（如下图，不知道你能不能看懂）。或者雕刻过程丢步？不过这个可能性我觉得不大，你可以先雕刻工件右侧再雕刻左侧试试。

谢谢，但台面是真空吸附固定工件的，如果垫板右边弯下去了，那工件板因为真空吸附的原因，工件右边因该会一起弯下去吧。
