有没有一起做A轴的。

观天下

o灬虫二 发表于 2019-10-30 22:18
不会出刀路，不会作图才要命

不是那么难的，QQ2312047517

来自安卓APP客户端

观天下

瞎雕 发表于 2019-10-30 22:22
- M3 v& \+ {* j) B. e不会出刀路可以学，我也刚学。光有个卡盘还差的多了

6 ~( A# z1 N- ]" u" y9 y: W刀路不是那么难的，QQ2312047517

来自安卓APP客户端

瞎雕

采购了2套的材料，到了就加工

瞎雕

: K' Y, m9 [0 H把之前买的四爪卡盘找出来了，油光光，漂亮亮

6 D0 i! W& d% I9 c7 N$ H
: G! U6 E' w# u; s! l

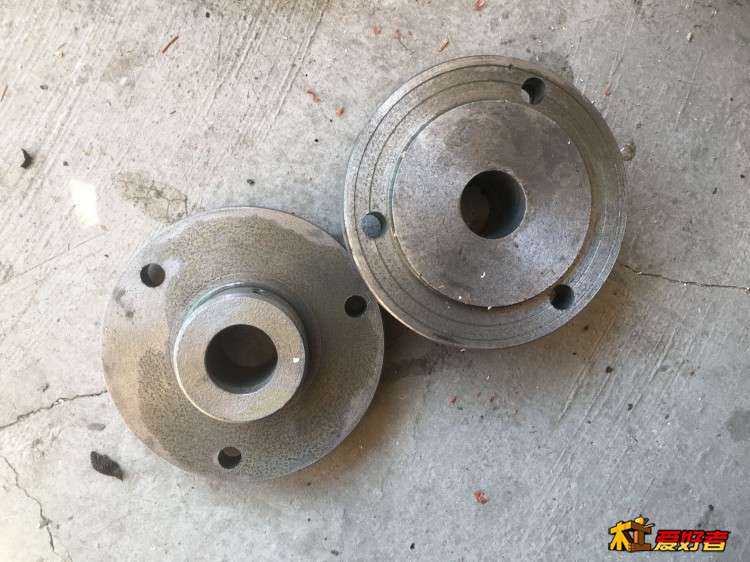

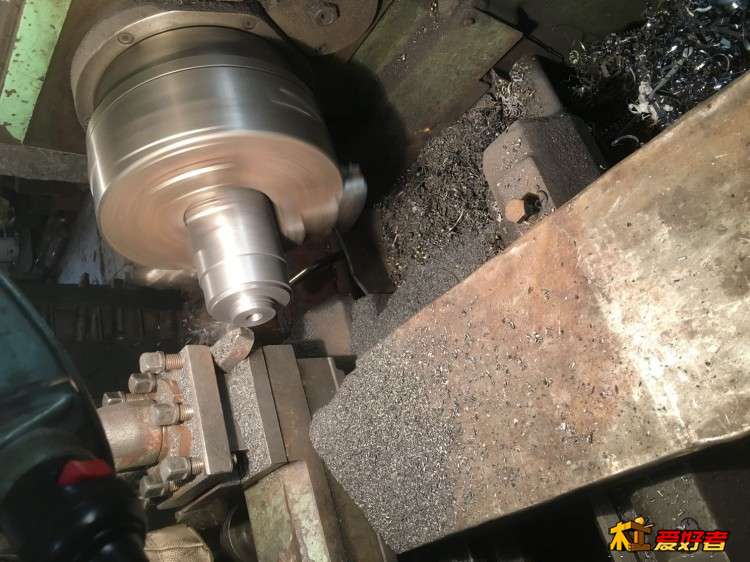

下午找了根铸铁棒子，车法兰，内孔和止口要一次装夹干起来
" A* b5 p9 b4 v6 b2 M

( X5 G) I" B5 v, v# e搞定。
9 ^* O, j( o, |- y2 F. @4 m

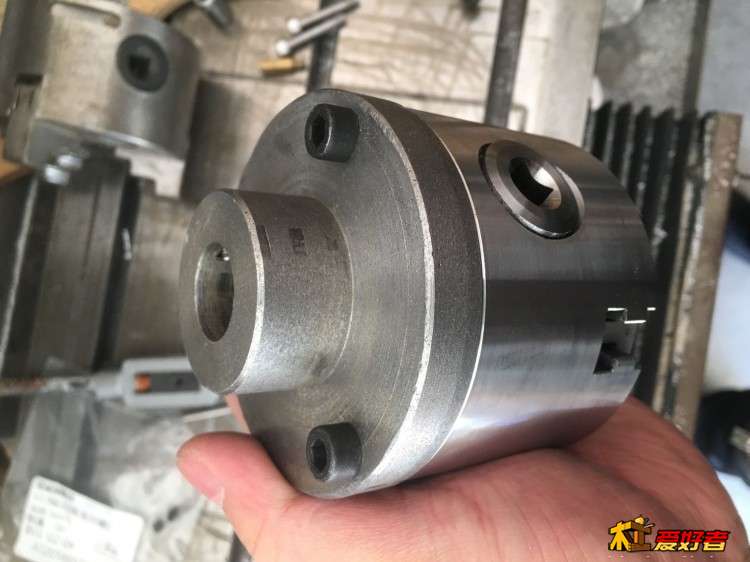

7 ]0 A3 t' ]9 f% C0 N2 A/ V法兰与卡盘合体，OK

9 E1 U: Z6 k5 E- w今天先搞了这些，材料到了再加工电机座和支架
; g/ y- D. X9 O  m

hanlipan

57步进，1:20球减速机，固定座是主轴座，卡盘超薄50的好像，买了个尾顶，速度太慢，就是简单试了试机器，而且卡盘和减速机链接轴还想定做和

来自安卓APP客户端

wodehuahua

我倒是想做，我就有个雕刻机

来自安卓APP客户端

瞎雕

材料到了，吃完饭开搞

来自苹果APP客户端

瞎雕

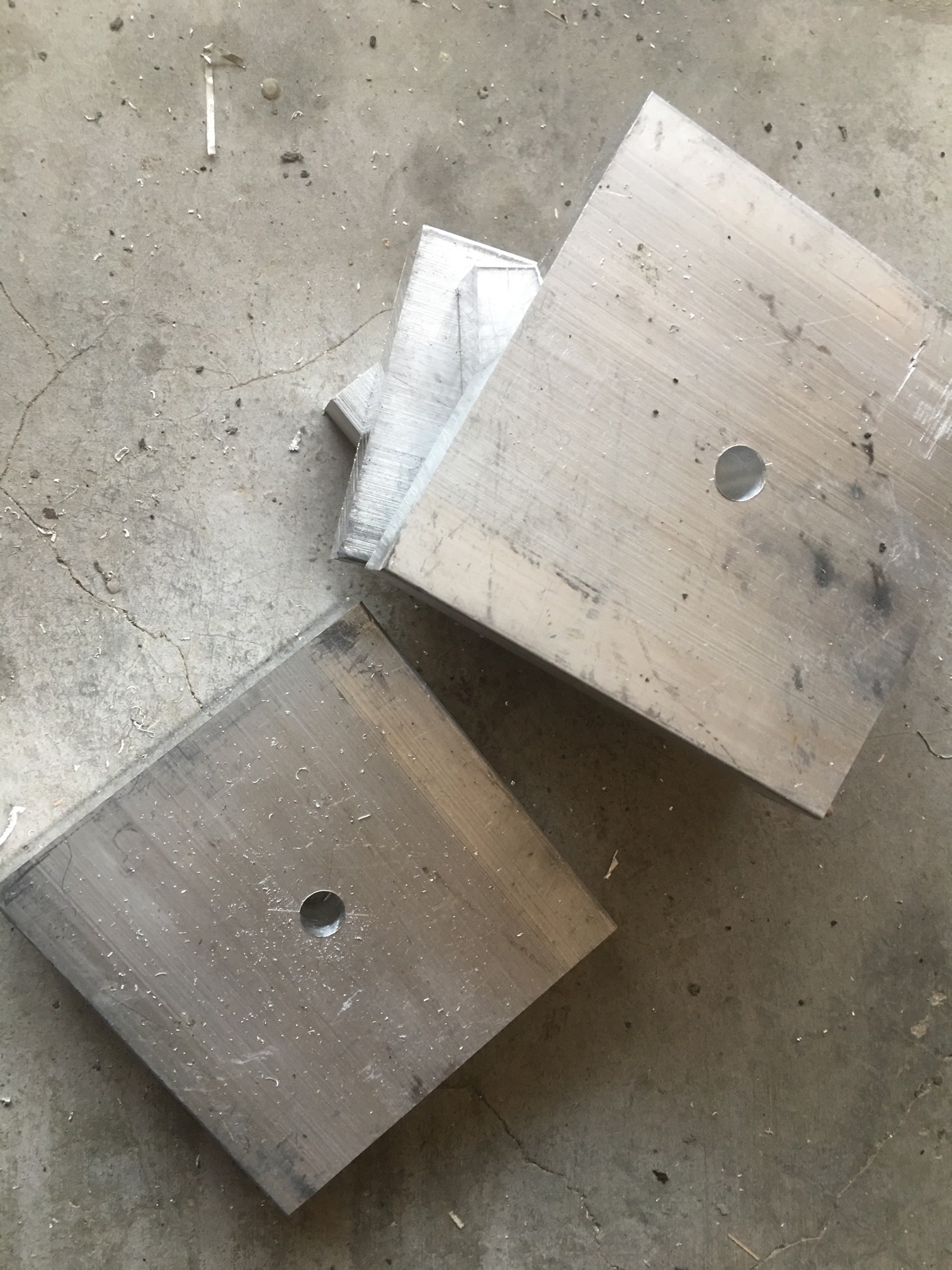

材料都到了那肯定是加紧时间干啊
# y6 ]. W$ N7 b) ~( I
; e: {  y  q$ u4 i; Z/ Y

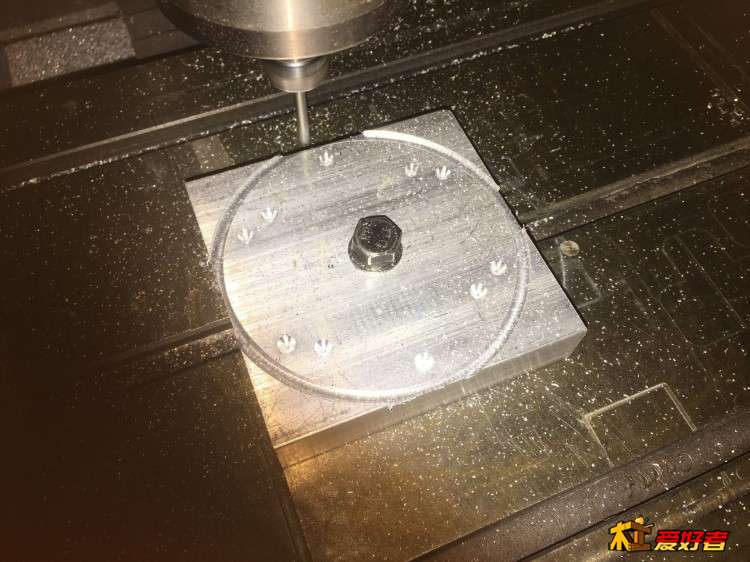

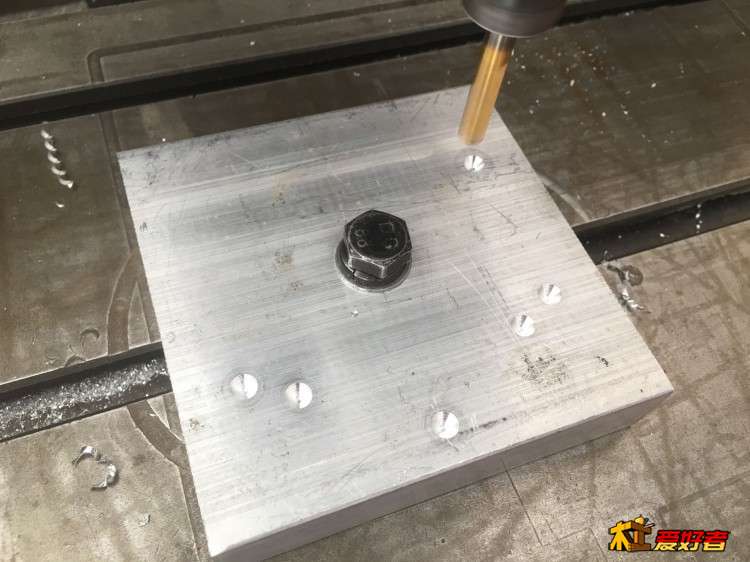

先给电机座打定位孔




打完定位孔直接铣之
0 H3 ]3 A0 d  {( [5 R0 ]
) ^0 V0 l& n% _8 o9 w$ d4 v
3 b3 I3 s" j0 ~3 v- ]. {5 n7 u8 N& B

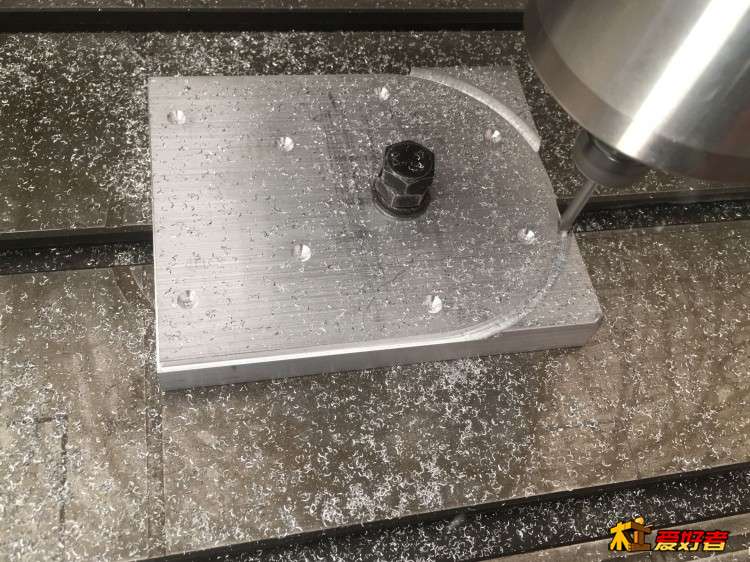

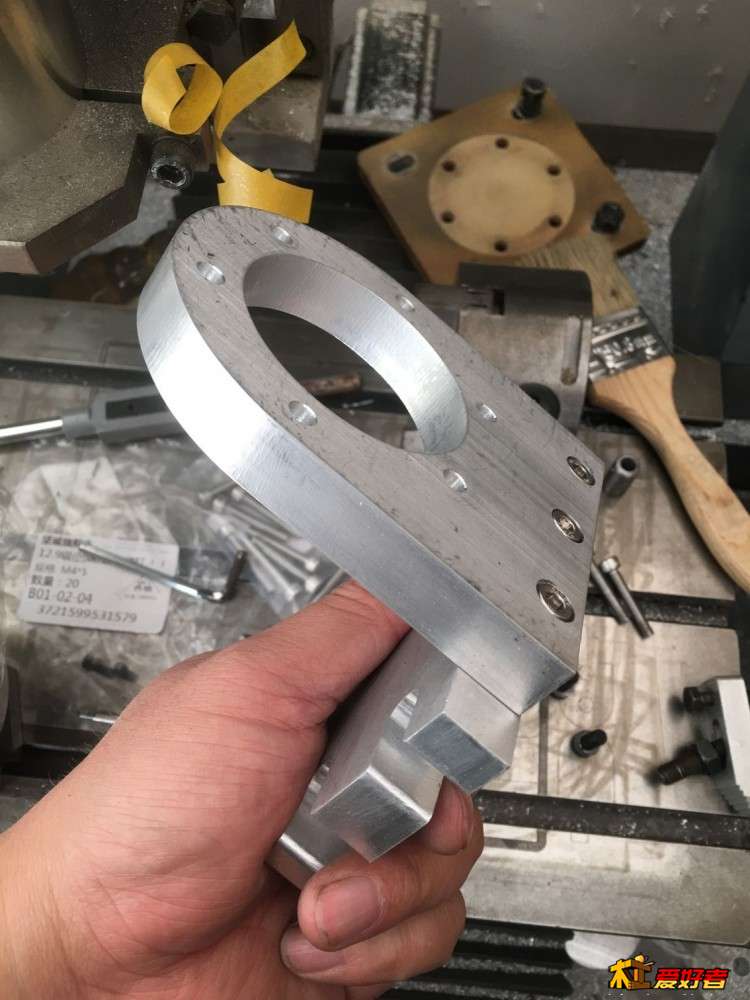

: s8 _& B/ w! k; j; n6 u# Y% i8 _支架也是先打定位再铣

( v  a9 F' u& i. f- v+ D
0 e$ t' o+ n9 ~- _! U# G" e

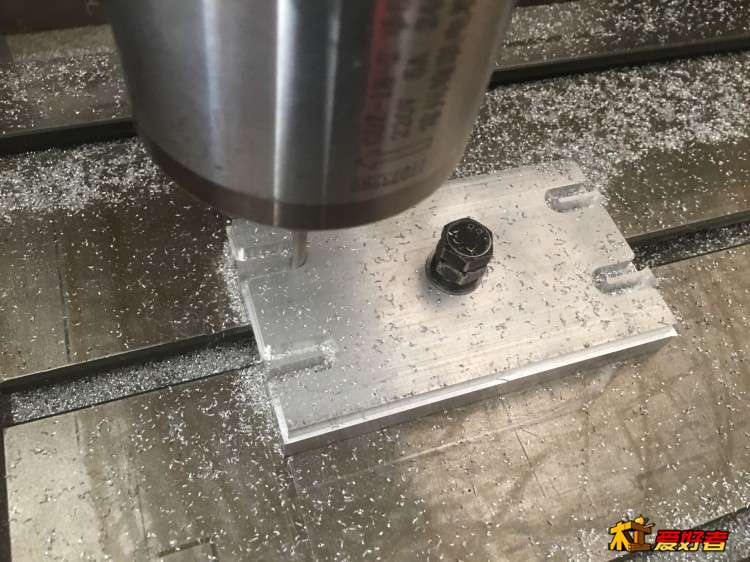

底板就是直接铣就完了

瞎雕

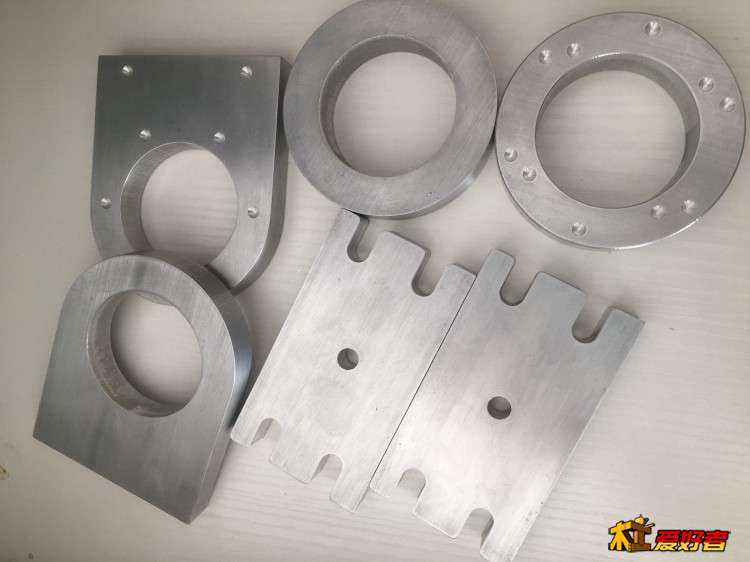

两套全部铣出来了

& O. e2 A) V7 J8 Y

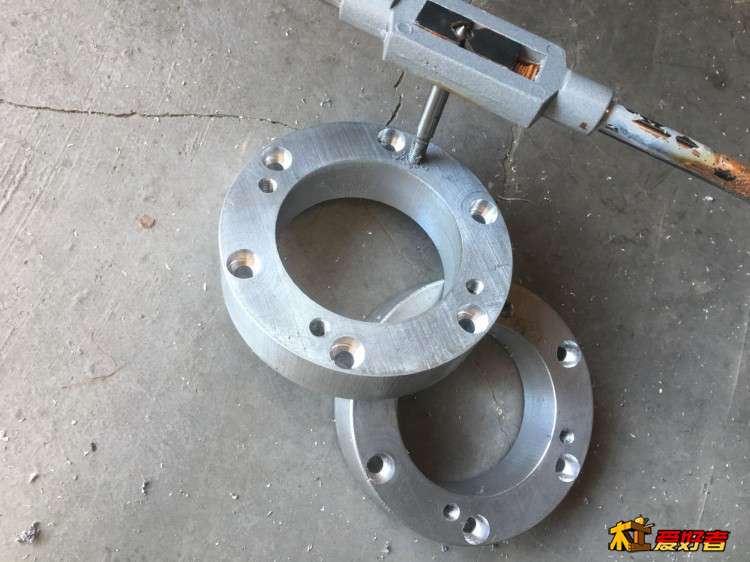

沉孔攻丝搞定

2 C' u0 Q3 ?/ l% Y# V& }明天如果有时间就可以组装了。

瞎雕

马上要做完的感觉。

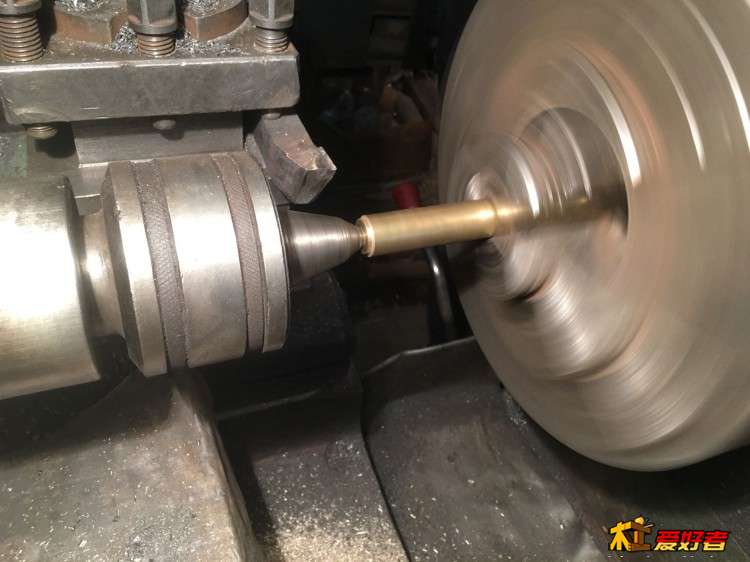

- q* f* J5 @, J9 H( r! N 车电机联轴器，一次装夹，内孔外圆要同心
/ G2 j) y5 V5 l4 O5 Z
5 Y+ @/ W2 }1 a) Z, g

& E* a  h5 g2 j/ L& x1 m

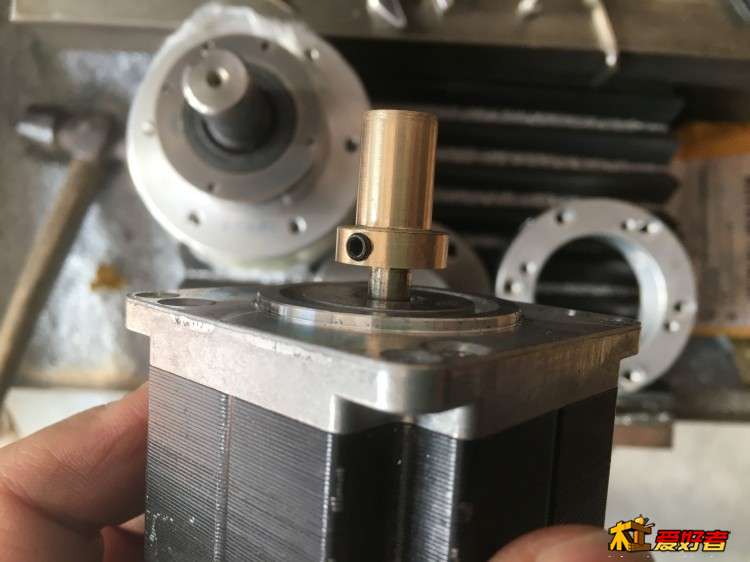

2 q0 ^9 q( f; B车完打孔攻丝，与电机合体

7 F$ ~: C& f. f5 T! K- S$ O: Y

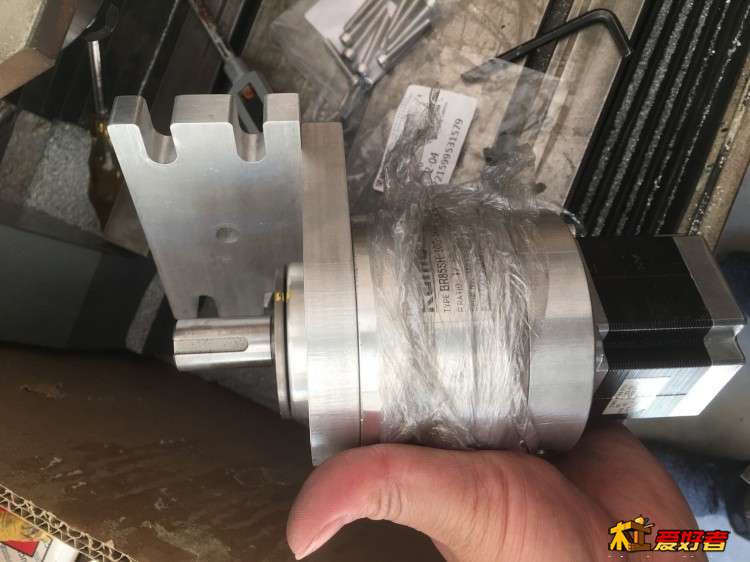

$ v# x6 q/ |; V减速机电机座合体


; K2 }$ b2 X' t9 Z% c

, q8 c# @0 M) ?+ G7 g电机与减速机合体
0 E' Q7 j# n: ~; N; X8 ^7 \$ f
转动顺畅平滑


减速机架组装完成
+ j4 M3 w! N: R1 K9 _# D

& a# L# Z5 B2 K2 Z9 |8 [0 WA轴组装完成

5 Y* ^" l  ]. V" q+ k  y. w
: ]. l$ M; ]' m2 o+ |1 G. M

瞎雕

打个表，1丝左右，就这样吧

来自苹果APP客户端

笑看人生1024

不错，也想要一个

来自安卓APP客户端

jxvenus

瞎雕 发表于 2019-11-5 14:02
材料都到了那肯定是加紧时间干啊

. P: A, W! r! Q/ N: K: h请教，打定位孔是啥意思，不是直接铣孔吗

瞎雕

jxvenus 发表于 2019-11-06 19:35
请教，打定位孔是啥意思，不是直接铣孔吗

3 v1 F2 K# e$ y* `0 R. [$ t孔是钻出来的，先打定位孔，然后拿到转台上打通孔

来自苹果APP客户端

jxvenus

瞎雕 发表于 2019-11-6 21:35
* ~4 `& |9 K. R孔是钻出来的，先打定位孔，然后拿到转台上打通孔

; x. [# }* c' N7 _直接铣有什么问题吗？打孔用台钻？
