[以解决]台钻电机不启动，"呜呜"响，是电容的问题吗？

123223015

loushanbeibei 发表于 2019-10-28 05:54
% v6 t( E* G) M0 P7 Z本帖最后由 loushanbeibei 于 2019-10-28 06:00 编辑

三个鸟的相，220V的单相双容交流电机，应该是6线。接线对于你来说，挺复杂的，先拍照再拆，不然装不回去，不排除上一手接错线。
+ Q1 u5 l, k. X4 G; U# C3 h
. p$ _4 b0 Q- ~* Y  Z1 V4线是两个绕组，主绕组电阻小一点，启动绕组电阻大一点，相互不通，自己用万用表测一下。还有两线是旋转离心开关，不动的时候是短路，电阻为零。 如果绕组没烧，估计就是电容的问题。
7 U1 w- t' L; n" O
% F5 {* O2 \+ O, v/ v0 M# z3 Y先把皮带卸了，看能不能动。

) e: V7 L% }; u* T5 k( h0 h非常感谢，等会我就试试。

123223015

xzdxbt33@163.co 发表于 2019-10-28 06:53
8 T) |6 b$ m9 c% F4 a! V- j很复杂的，要是有一个电容的单相电机的接线就简单些。恕我直言，玩木工根本没时间学习电工方面的知识。收这个干啥。新的和旧的没差几个钱的

) E! `4 H( d8 b4 D+ _7 Y7 d/ S惭愧，图个便宜又想弄个台钻，所以几十块钱拿回来了。
( T! B  |5 z4 S9 B9 X
5 [; A; c8 R5 l5 R' V现在一头雾水

123223015

lfcao99 发表于 2019-10-28 08:48
* V+ u( {3 K) o# `: n说了半天，最初始的测试都没做，去掉皮带，手转电机轴正常不，如果阻力大，电机上油弄圆滑了再说。电机锈死启动不了也不只有“呜呜”干叫？！！！

# T8 d* m1 [4 H6 s5 z' \' P1 Q- T惭愧，惭愧。
  h  ~% ]. H+ i. v: p
+ T. c8 T3 i# q& B6 f- Z& f" H等会就拆皮带试试。

因为拿回来通电的时候，用手转动皮带感觉是没有锈死的。而且自己对台钻也一窍不通。

123223015

溪畔樹 发表于 2019-10-28 08:56
缺相了，把插头线拆下，换成三相电试试

( E7 b3 s  J. J- Z( c/ J9 k9 s惭愧。
+ a+ g6 F  ?' M4 j5 _% C
. n/ y( H# L  ], |! D' a家里只有普通的220v单相，没有三相电。

loushanbeibei

我本身有电工牌（读书时发的），上几周为了弄懂两容电机的接线都花了两天时间，不是搞机电出身的想搞清楚这个我觉得非常有难度。

65号工作室

几十块钱卖了就可以了 这种垃圾产品不要买

遥远的村长

单相双值交流电机，电机里面引出来有6条线，主绕组两条，副绕组两条，离心开关两条。用万用表电阻档测量可以把6条线区别开来，然后接线。不是专业电工，一般人不会接。楼主还是找个专业电工帮忙吧。

123223015

loushanbeibei 发表于 2019-10-28 10:51
我本身有电工牌（读书时发的），上几周为了弄懂两容电机的接线都花了两天时间，不是搞机电出身的想搞清楚这个我觉得非常有难度。

: H6 X2 m& H& K) d; r, `6 u需要怎么弄？还请指点指点

123223015

65号工作室 发表于 2019-10-28 11:05
几十块钱卖了就可以了 这种垃圾产品不要买

" O$ z( s- k" U9 Y) X5 @. I) x只是手头缺个钻，如果能用上最好，所以还是想尝试修复一下

123223015

遥远的村长 发表于 2019-10-28 11:05
2 {* ?# O, c. ]( P) A单相双值交流电机，电机里面引出来有6条线，主绕组两条，副绕组两条，离心开关两条。用万用表电阻档测量可以把6条线区别开来，然后接线。不是专业电工，一般人不会接。楼主还是找个专业电工帮忙吧。

$ h$ Z9 n) j  w5 F0 I! _# Y; A还是你的评论靠谱，不知道能否说说如何下手修复？
. ^* y  h! [; ^0 Q3 ?, k
; I2 }' ]1 G  \* a* G万用表什么的我有，就是缺个思路

遥远的村长

loushanbeibei 发表于 2019-10-28 10:51
3 z$ l0 V* W% @) N我本身有电工牌（读书时发的），上几周为了弄懂两容电机的接线都花了两天时间，不是搞机电出身的想搞清楚这 ...

0 c" j/ Z$ F; ^% h  @用万用表电阻档测量即可，离心开关为０。主绕组为2~4欧，副绕组为4~6欧，总之主绕组电阻比副绕组要小。主绕组直接接电220Ｖ，副绕组与电容器串联后接220Ｖ。启动电容又与离心开关串联，当启动完成后，离心开关断开，启动电器不再工作。
$ Q$ ~# Y- Q5 y2 I; I5 E

遥远的村长

123223015 发表于 2019-10-28 11:10
还是你的评论靠谱，不知道能否说说如何下手修复？
& Q$ u3 u' t9 j  s6 v$ Z# ^
* D( f/ D0 p/ v! Q8 ?3 g万用表什么的我有，就是缺个思路

) e# ?, {: x) U0 W依次测量6根线，当有两根线电阻接近0的时候，这两根一定是离心开关。再依次测量4根线，有两根线的电阻比另一组小，这个就是主绕组和副绕组。
7 |/ a- H& A3 u1 {; u

123223015

遥远的村长 发表于 2019-10-28 11:15
用万用表电阻档测量即可，离心开关为０。主绕组为2~4欧，副绕组为4~6欧，总之主绕组电阻比副绕组要小。主绕组直接接电220Ｖ，副绕组与电容器串联后接220Ｖ。启动电容又与离心开关串联，当启动完成后，离心开关断开，启动电器不再工作。

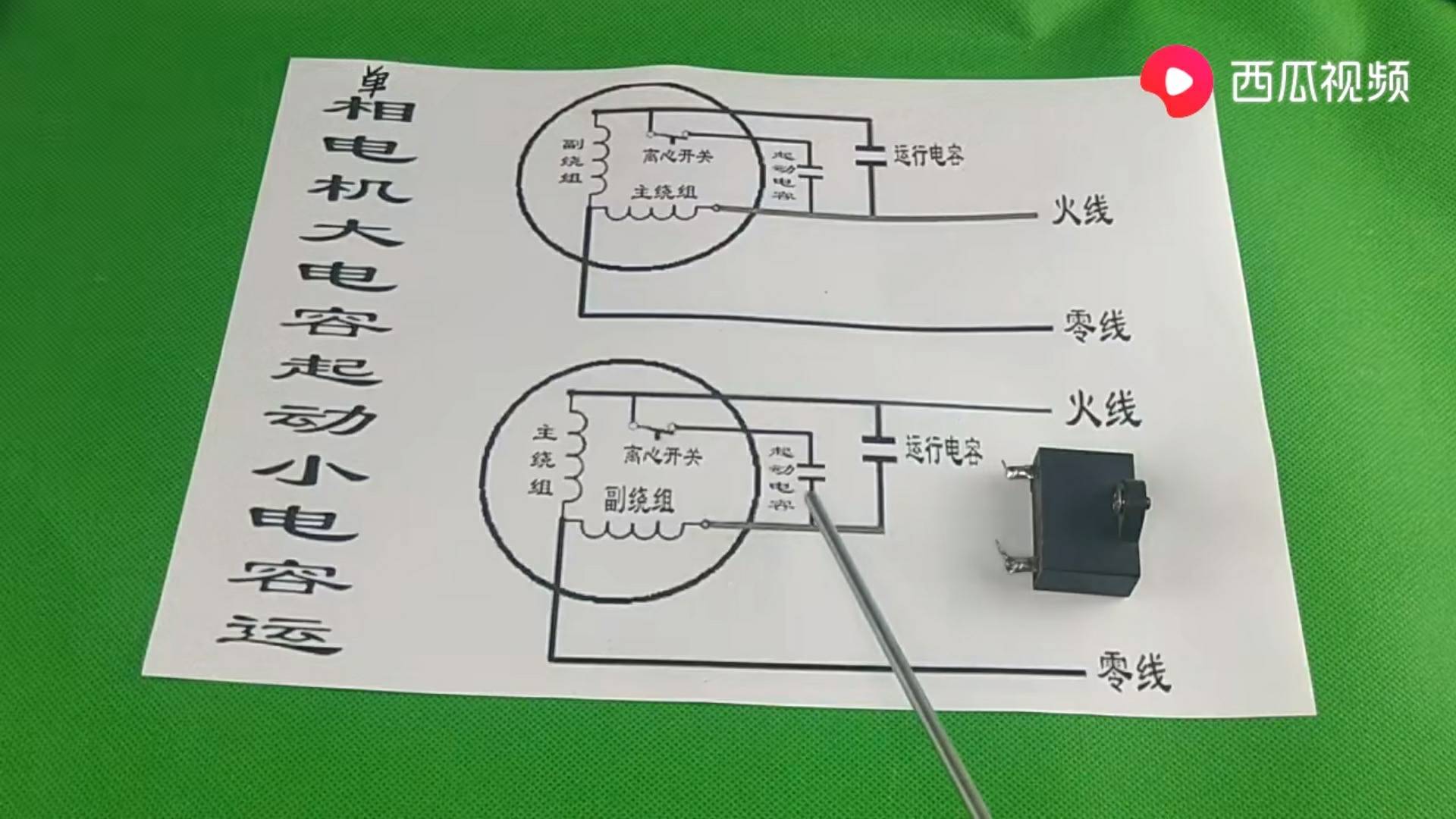

内部接线结构是这个吗？

ssj3072180

启动电容坏了吧

caifengpeh55

大部分都是电容问题。
