新人入坑，买了个爱尚的机架

sdzbgs · 发表于 2019-11-7 21:00:40

往事随风去吧发表于 2019-11-07 20:457 Y2 ^+ K( _' d
楼主这装机方法有点另类，这种方法安装，怎么调试X和Z轴各自的线轨平行度的？

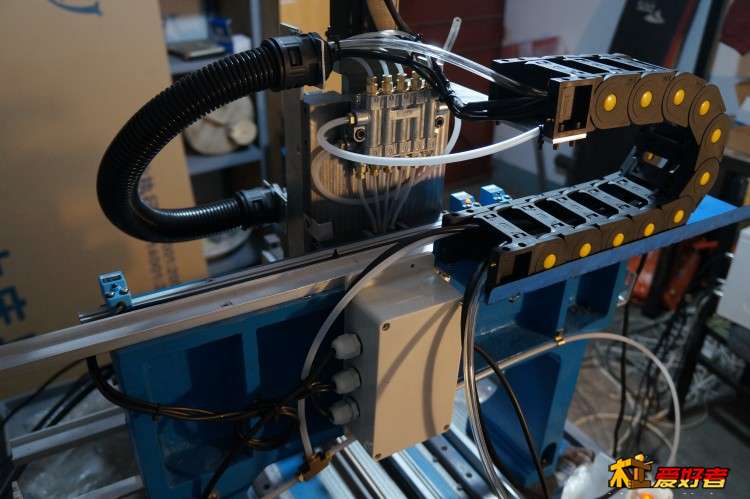

各自的平行度，就靠的加工件本身的靠山。需要各轴之间的平行垂直的，先安好导轨用滑块打表，装好导轨后用保持架把滑块拆下来，再装好滑块，但滑块的螺丝不拧紧，安装分油器和油管固定，工作台带着滑块穿导轨，调整，拧紧滑块的螺丝。，第一次装这么精密的东西，一边摸索一边装。

来自苹果APP客户端

a88267502 · 发表于 2019-11-7 23:20:12

sdzbgs 发表于 2019-11-7 19:47
: \' Y/ d. s* v. [3 H' G0 a8 X" I1 F我私信你了……你联系方式…私信我下我加你

讲道理真没找到私信在哪接受@！@

a88267502 · 发表于 2019-11-7 23:28:16

a88267502 发表于 2019-11-7 23:20+ j- `8 s) R d5 P
讲道理真没找到私信在哪接受@！@

找了半天...好像没设置接受陌生人消息....

sdzbgs · 发表于 2019-11-12 20:04:43

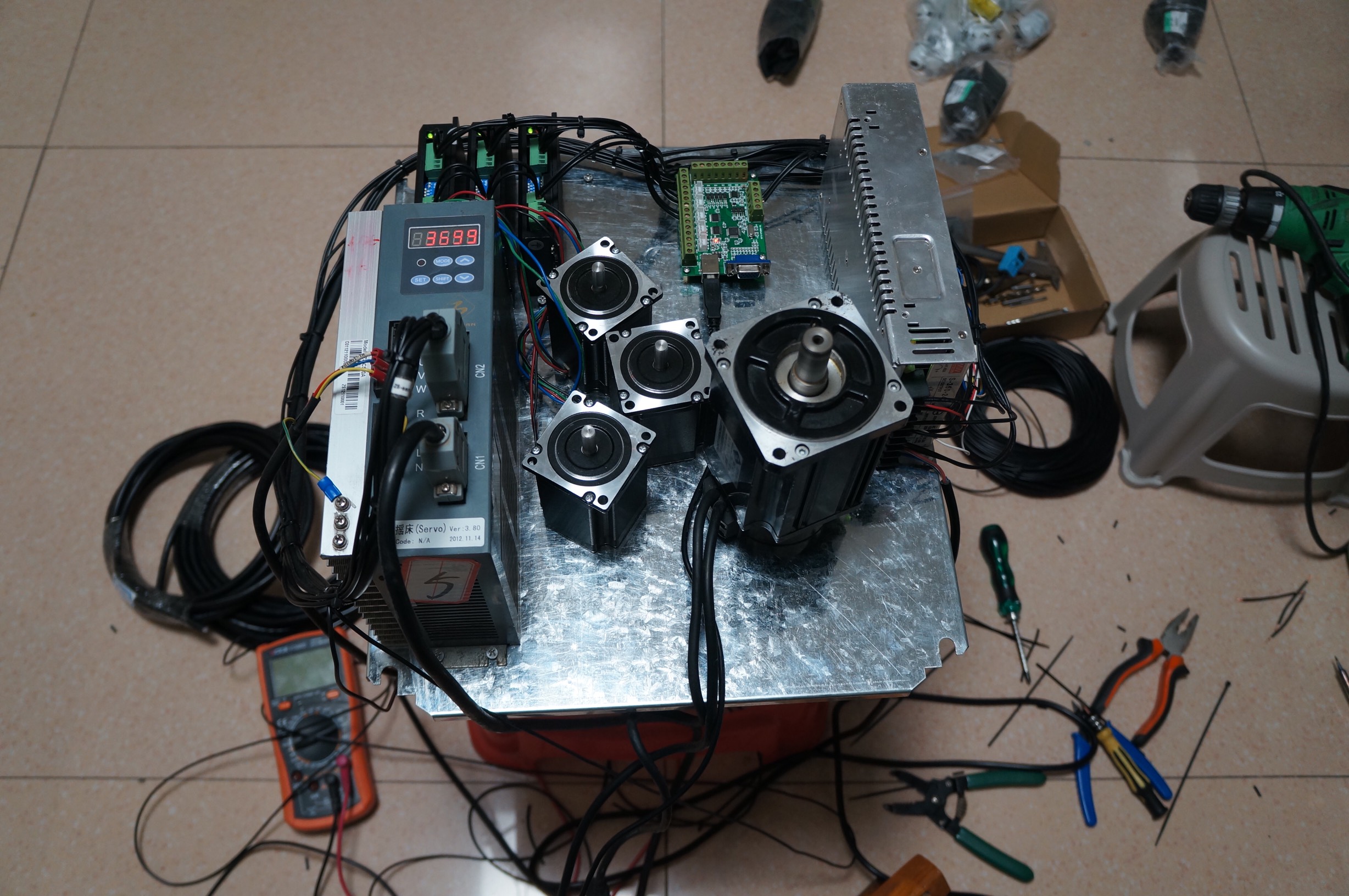

几天没搞，准备学着搞搞电气，买了个大理石直角尺，过几天调下垂直。
买的箱子比较大，预留了第四轴和好点的卡的位置。

来自苹果APP客户端

sdzbgs · 发表于 2019-11-17 21:50:00

来自苹果APP客户端

sdzbgs · 发表于 2019-11-17 21:51:34

来自苹果APP客户端

sdzbgs · 发表于 2019-11-17 21:52:00

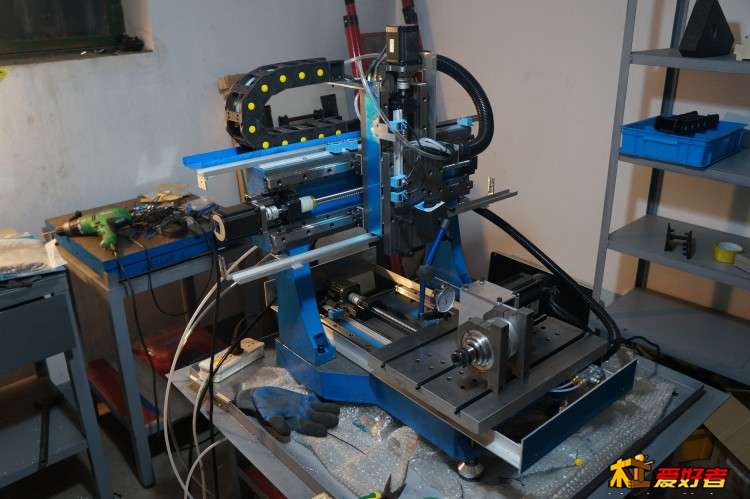

电气搞的差不多了。这机架装配好之后x轴与台面平行度半丝左右每200mm。调了下z轴垂直，也调到了半丝左右每100mm。主轴还缺皮带和皮带轮，风琴罩和隔音箱还没弄。

jxgcsyjl · 发表于 2019-11-17 22:47:49

Z轴对工作台的垂直要打两个方向，打完一次，角尺转动90度再打一次。

jxgcsyjl · 发表于 2019-11-17 22:48:38

看来这架子精度还可以啊，垂直度能调到一个丝内，

sdzbgs · 发表于 2019-11-17 22:56:11

jxgcsyjl 发表于 2019-11-17 22:47) h, O3 {1 d( Y0 t
Z轴对工作台的垂直要打两个方向，打完一次，角尺转动90度再打一次。

那个方向也打了，100mm1丝多，因为没有平尺，t型槽距离又太小，所以台面y方向没法打平行。
那个垂直度要调的话就得垫铜皮了，刮研的活干不了。
就自己diy点东西玩玩，这个精度也足够了。

来自苹果APP客户端

jxgcsyjl · 发表于 2019-11-19 19:47:25

sdzbgs 发表于 2019-11-17 22:56, P; `& T6 V Z- l
那个方向也打了，100mm1丝多，因为没有平尺，t型槽距离又太小，所以台面y方向没法打平行。) X6 e3 S1 ^9 J
那个垂直度要 ...

z对工作台的垂直度稍微差一点，没事儿，
XY 垂直度一定要好一点，

这架子可以啊，不知道整体刚性如何，期待你这铣45钢的视屏，洗钢主轴也要给力，木工主轴不行，搞一个12000转的模具主轴

sdzbgs · 发表于 2019-11-19 20:45:55

jxgcsyjl 发表于 2019-11-19 19:47( W& s7 {: Q. j+ i
z对工作台的垂直度稍微差一点，没事儿，
& p; G/ A, W: Y6 gXY 垂直度一定要好一点，% L: |" C/ A- z

9 H+ G" ~5 R9 V/ ]2 r* @这架子可以啊，不知道整体刚性如何，期待你这铣45钢的视屏，洗钢主轴也要给力，木工主轴不行，搞一个12000转的模具主轴

xy还没调，这个估计仔细调一下也差不多。
主轴用的闲鱼200多块的无动力换了4颗p5轴承，电机用的闲鱼750w的伺服，2:1速比最高能7000多转。
