东元伺服750W电机拆解图（计划换角接触轴承）

HGQ21102

tiekuxin 发表于 2019-10-24 21:19
正好想搞两套玩，能否私信个连接

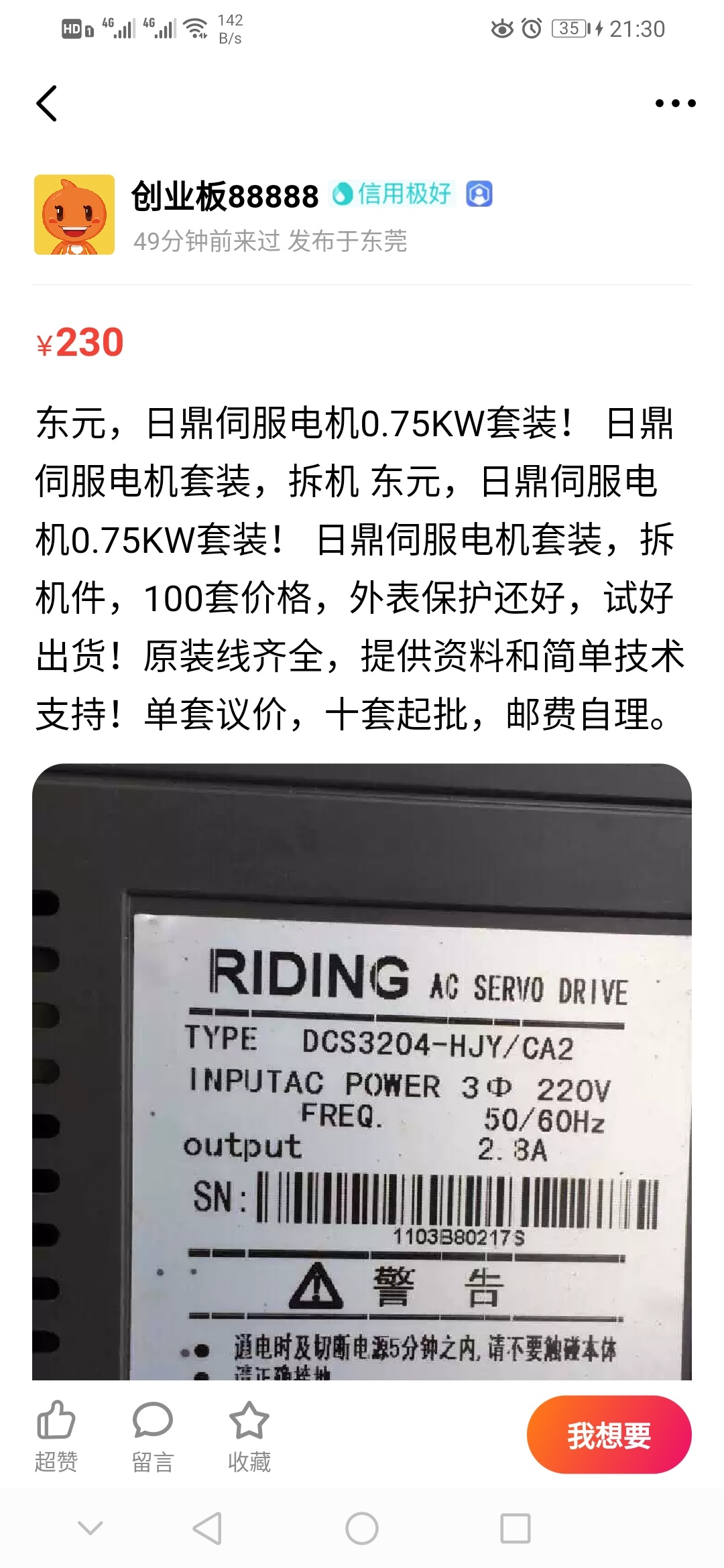

$ Y: h* M, G* G1 C: S7 Dhttps://market.m.taobao.com/app/idleFish-F2e/widle-taobao-rax/page-detail?wh_weex=true&wx_navbar_transparent=true&id=601343744014&ut_sk=1.VXZdj4NPc%2F8DAKS6RY8It9%2Fy_21407387_1571923809056.Copy.detail.601343744014.75653077&forceFlush=1


  Q$ p+ A; ?' v$ m# U
我自己是用日鼎750W

来自安卓APP客户端

abs2554

双列角接触轴承，不需要预紧，装到夹头那一侧，尾部可以用p4深沟

来自安卓APP客户端

71617592

HGQ21102 发表于 2019-10-24 19:45
1 s8 Q9 D) [( n高了，差不多160元就有一套，信我，俺买过好几套

7 m% s8 [0 P* y4 @! E' ^160是日鼎之类，只支持位置模式吧。
9 ^4 |1 h8 }( M( p8 x. Z

71617592

abs2554 发表于 2019-10-25 00:01
双列角接触轴承，不需要预紧，装到夹头那一侧，尾部可以用p4深沟

- P; }$ M7 \9 p+ u8 m我也考虑过的，不过双列球接触轴承的高度比单列的高，电机内部没有合适安装位置。电机已经恢复了，等机器和定做的伺服电机支架到了测试后再折腾了；先学习软件了，订的机器到了还不知道咋玩呢
+ K( B" U3 ]9 k8 y+ B) s7 s

HGQ21102

71617592 发表于 2019-10-28 14:22
# |9 F' {% D* a- N/ \5 l6 M160是日鼎之类，只支持位置模式吧。

哥们，我们DIY，主要就用位置模式，速度控制与力矩控制很少用的上吧

七十年代2005

拆了编码器，再装回期待楼主回复能用
5 n+ n# O+ R* s4 t0 e+ y
: K2 |9 f' F5 J4 j4 C9 Y其实伺服主轴，应该是伺服+主轴
- A+ x/ u) [9 j. T7 Y) G2 d) o; _
7 i# }& g, G- z- e楼主精神可嘉，期待成功，关注后续进展

dragontiger

71617592 发表于 2019-10-28 14:22
6 d4 _& M3 ?. {; M4 C; B1 ~160是日鼎之类，只支持位置模式吧。

: Y" j' ~) H$ X2 E. G+ m1 A, n# s" }2 }看驱动器后缀，有得可以速度模式有的不行，要擦亮双眼才行的。
" K  |$ B9 N) L( X. X% w' L5 Q, p

无叶柳

要重新做端盖，角接触轴承要配对使用

来自安卓APP客户端

71617592

七十年代2005 发表于 2019-10-29 00:32
: J" E$ I$ d; ~5 R( A. ^% ?拆了编码器，再装回期待楼主回复能用

2 [% ^/ ]+ z" f9 ^$ Z/ Y6 t其实伺服主轴，应该是伺服+主轴

楼主精神可嘉，期待成功，关注后续进展

早就装回能用了啊，只要拆时记下对应角度，稍微小心一点不会有问题的。

来自苹果APP客户端

小晓筱

71617592 发表于 2019-10-29 09:14
早就装回能用了啊，只要拆时记下对应角度，稍微小心一点不会有问题的。

5 Y2 m, Z% I0 u% u4 f可否指导下如何对角度，我有个安川400w伺服编码器ac9报警，找别人修修理费够买个二手了，自己能折腾好最好了我没敢拆。

来自苹果APP客户端

71617592

我只是拆解后恢复，所以用了最原始的办法，概括来说就是确保拆卸时和恢复时都是3点1线。3点指电机转子（电机轴）、电机定子（电机外壳）、编码器，1线指恢复时确保这3点的相对位置和拆卸前一致。我大致这么做的：1、打开后尾盖便于看到编码器和电机轴连接处；2、在电机轴上、编码器、电机壳上拿记号笔画个线或做标记，这3个标记在一条直线上；3、然后就可以拆编码器了。。。。；4、恢复时也保证这3个记号点在一直线就行了。 我是旋转电机轴让键槽朝上，然后在编码器和后端盖上做了记号。
: _- j$ ]& }: C" u5 D

天雪丿宝宝

楼主，你驱动器上连的那个电位器是怎么接的？我也弄了套，但是不知道怎么接电位器调速

shiantian

正好我也有一台1.8KW的，估计前轴承坏了，轴径向旷动，想换一套轴承，过几天拆一个试试。
