好东西要分享，Powermill 5轴机床仿真视频资料，感觉蛮有收获的

远正

hzxiaoyu 发表于 2020-11-18 23:54
我也总结下吧
4 U  a0 s# e3 s+ oSOLIDWORKS建好机床模型，几轴就几个部件吧
' ?' n6 ?4 V8 a8 z( {, c新建机床0点坐标
分别保存轴部件IGS文件，记得用新设定的0点坐标
Autodesk Manufacturing Data Exchange Utility 里可以方便的导入IGS文件，另存DMT文件
然后改机床设定文件。
就可以了

9 X' S0 L) ?9 {. u$ ]这个0点坐标是在sw软件里设定吗，还有不是有好几个部件xyzac都要设置零点坐标吗

hzxiaoyu

远正 发表于 2020-11-23 10:15
这个0点坐标是在sw软件里设定吗，还有不是有好几个部件xyzac都要设置零点坐标吗

3 ]; u: K6 R7 M1 w' e就一个0点坐标，分别保存就行

远正

hzxiaoyu 发表于 2020-11-23 21:04
4 g6 g: N% ]+ N7 @4 _5 e就一个0点坐标，分别保存就行

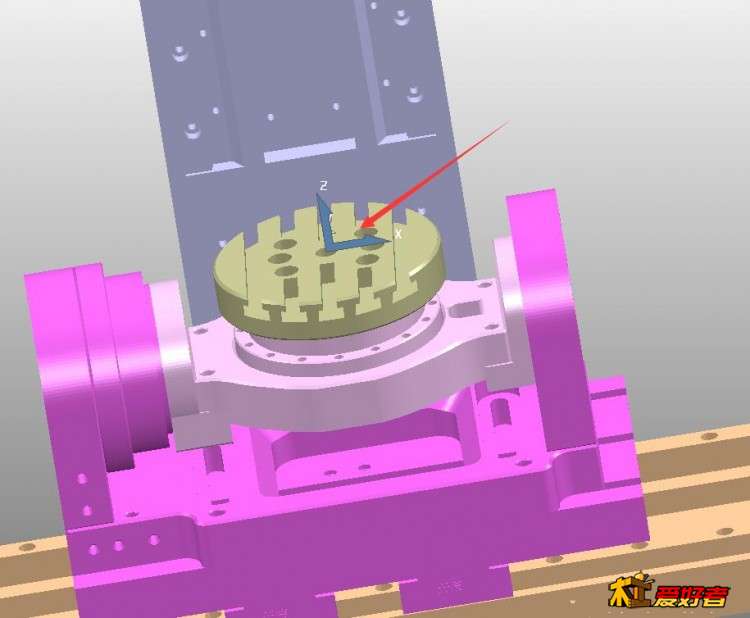

嗯 我在SW直接把C圆面设置了0点 ，然后分别保存，但是A轴旋转友出问题，好像绕着原点旋转了

hzxiaoyu

远正 发表于 2020-11-23 23:01

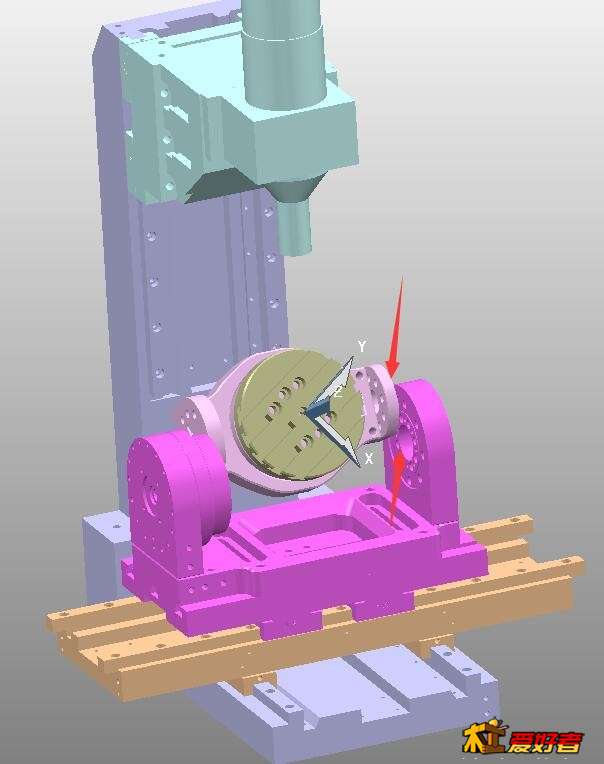

嗯 我在SW直接把C圆面设置了0点 ，然后分别保存，但是A轴旋转友出问题，好像绕着原点旋转了

  N* H( L8 i; X- q3 D4 [不是建模问题，是你机床MTD文件配置有问题。A轴矢量方向错了
  Q% h; Z* d( G, O9 Y" V4 L

远正

hzxiaoyu 发表于 2020-11-24 00:07
5 i9 S" |$ z8 ~4 ~" G: y1 x不是建模问题，是你机床MTD文件配置有问题。A轴矢量方向错了

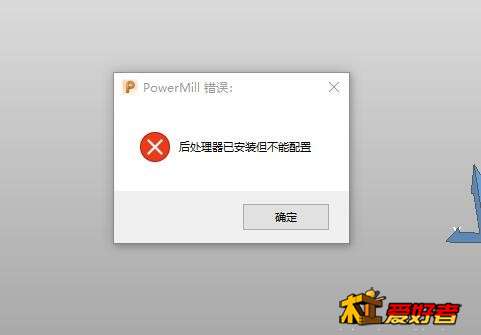

谢谢 一大早弄了下  确实是配置的关系 A轴旋转的坐标X0 Y0都对   就改了下Z 对原点的相对旋转位置就对了，现在还有给问题就是 导入机床出现这个问题，但是机床能导入 有没有关系的

hzxiaoyu

远正 发表于 2020-11-24 08:46
) l; N5 N. x& u' K* `; E! h谢谢 一大早弄了下  确实是配置的关系 A轴旋转的坐标X0 Y0都对   就改了下Z 对原点的相对旋转位置就对了 ...

4 P/ y! {% [8 Y% V后处理配置比建机床麻烦。
而且如果是自己做的45轴，精度非常难调好。旋转中心跟轴的重合就很难调好
3 U0 `. K4 B6 @9 m) M我是摆头跟转台
