老司机遇到新问题，换驱动器mach3无动作！

木头就是木头啊 · 发表于 2019-9-29 19:07:38

看看电机的相线接反了没，把其中两根电机线短接，转轴转不动是一相，看你描述同时按正反方向有咯噔声，相线接反的可能性比较大

lwnrf · 发表于 2019-9-29 19:09:39

木头就是木头啊发表于 2019-09-29 19:07" u0 C( `6 u" t$ j' I; c
看看电机的相线接反了没，把其中两根电机线短接，转轴转不动是一相，看你描述同时按正反方向有咯噔声，相线接反的可能性比较大

用万用表测过的，相线没问题

木头就是木头啊 · 发表于 2019-9-29 20:42:24

lwnrf 发表于 2019-09-29 19:07
$ P0 G9 g+ S+ N7 {4 @; P三个驱动器共用一个5v共阳端口

不知你这么对不对，反正我没见过这么接的，我看各轴有单独的5V口，我有点糊涂

lwnrf · 发表于 2019-9-29 21:47:03

木头就是木头啊发表于 2019-09-29 20:42: }9 f) Y" Y x2 b3 @1 d- d
不知你这么对不对，反正我没见过这么接的，我看各轴有单独的5V口，我有点糊涂

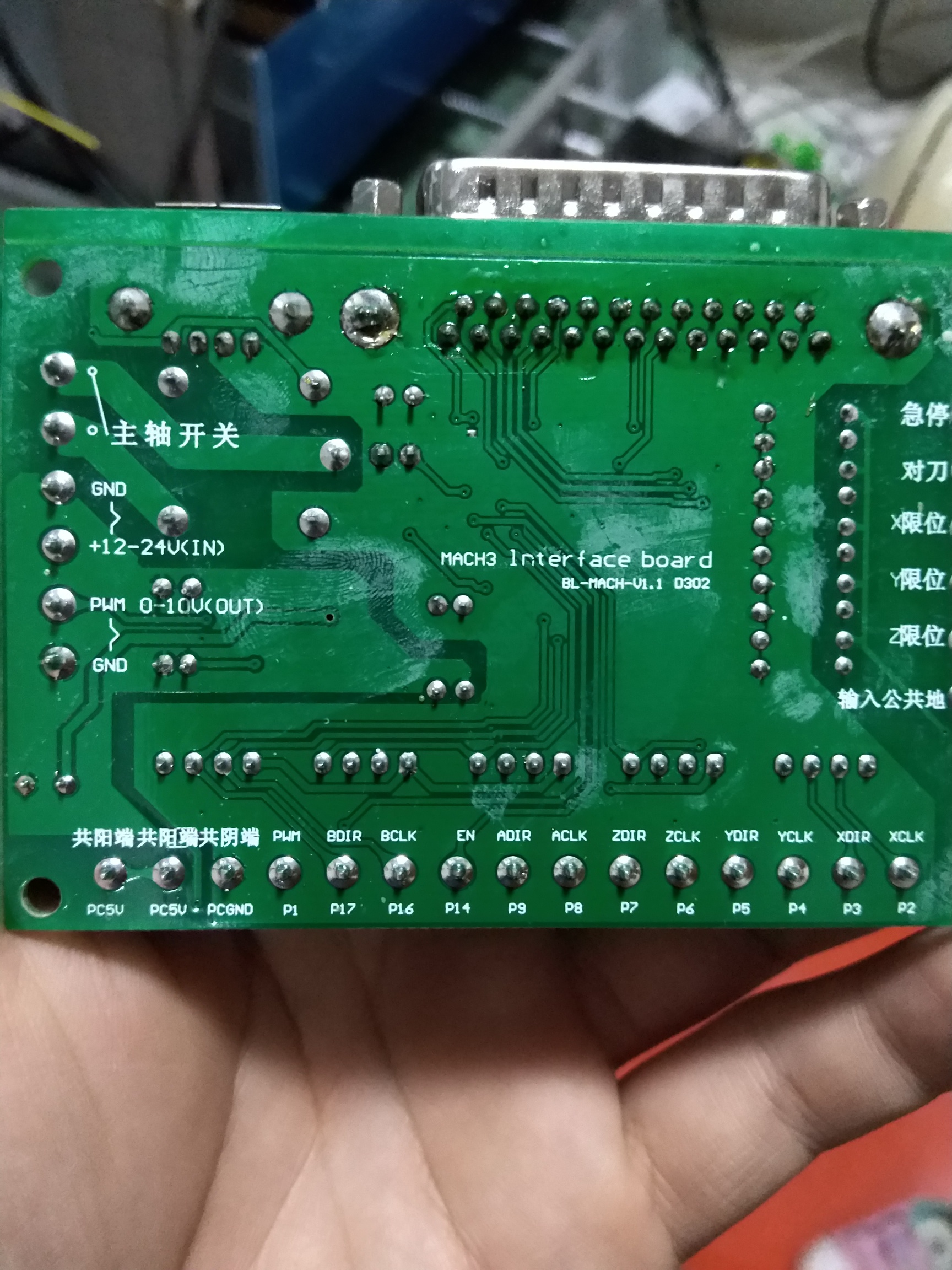

你看下这个板子，基本上所有轴共用一个5v

some · 发表于 2019-9-30 11:10:38

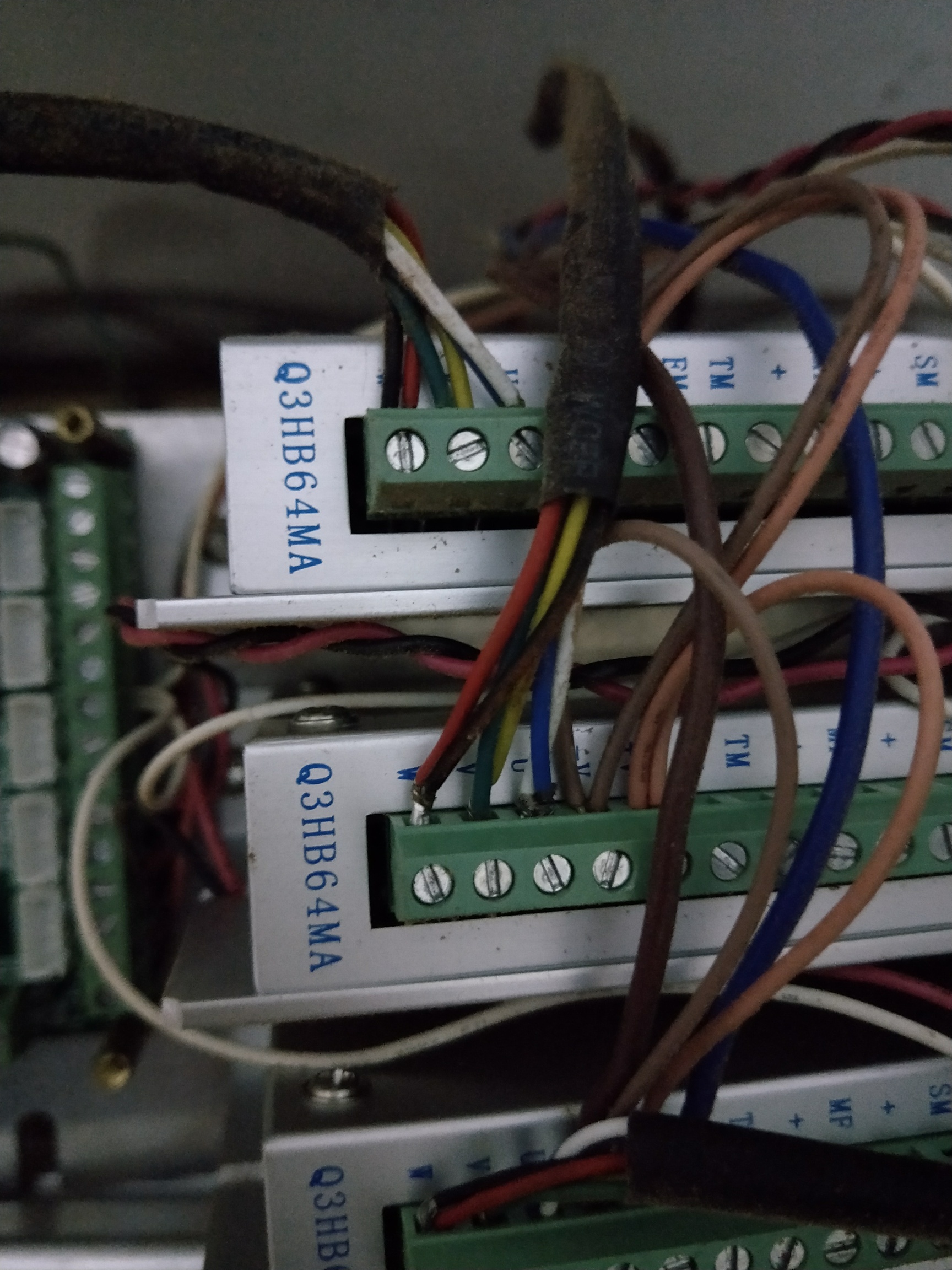

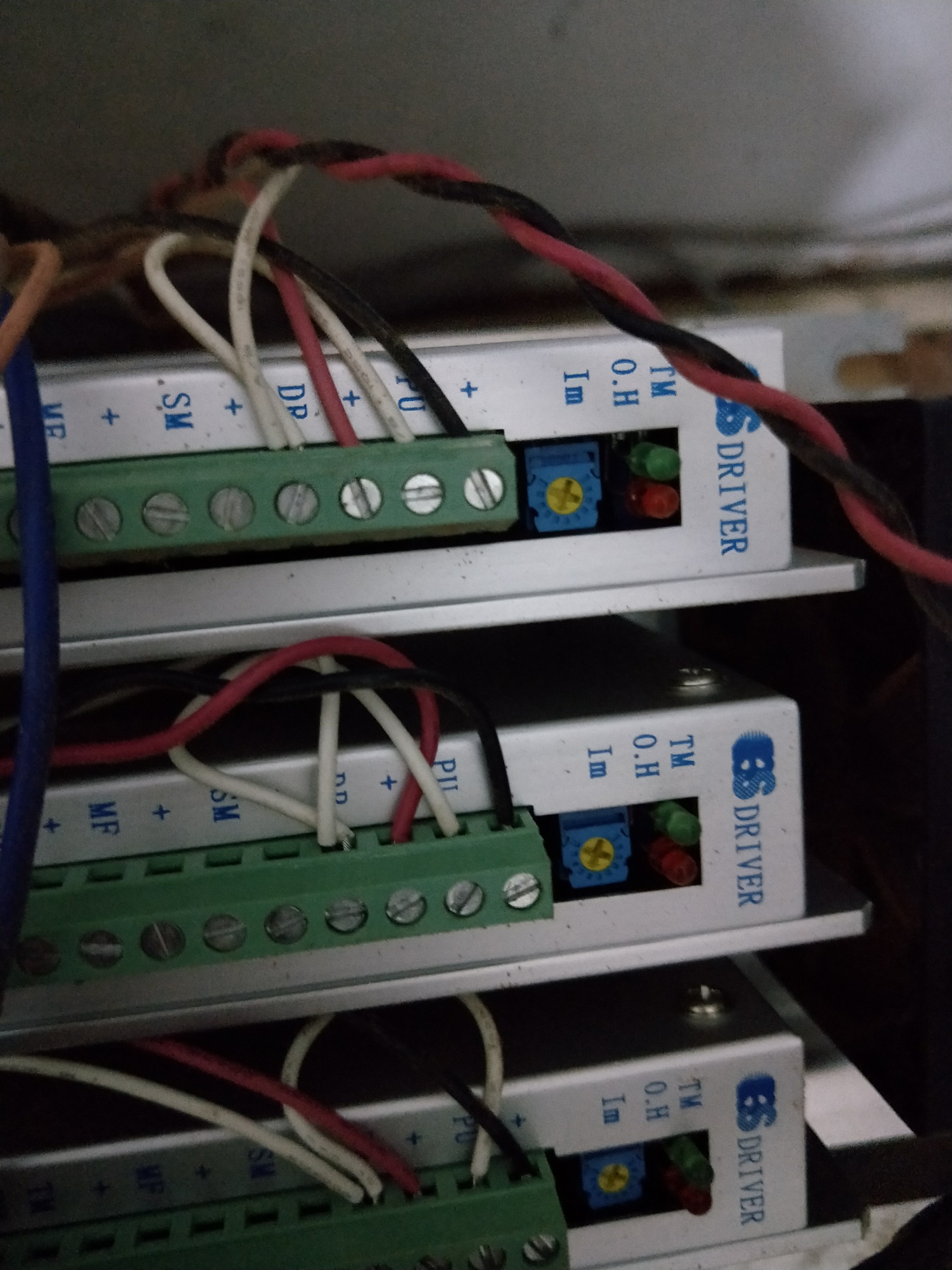

老铁，我也是用的这种，接发不太一样，图片给你参考下！

lwnrf · 发表于 2019-9-30 16:39:54

some 发表于 2019-09-30 11:10! k7 P i* ?6 ?8 | b
老铁，我也是用的这种，接发不太一样，图片给你参考下！

你的也是共阴接法，难道这驱动器只能用共阴接法？

gts-5 · 发表于 2019-10-1 10:30:56

这种驱动器好像需要6线的步进电机，4线的好像不行，AC BC端接步进电机A相与B相的中间抽头，你试试吧

lwnrf · 发表于 2019-10-1 12:32:28

gts-5 发表于 2019-10-01 10:30
6 Q R1 E, M% T$ g0 X这种驱动器好像需要6线的步进电机，4线的好像不行，AC BC端接步进电机A相与B相的中间抽头，你试试吧

电机接的六线，接线正确。准备试试前面坛友的共阴接法试试。

lwnrf · 发表于 2020-10-27 22:42:54

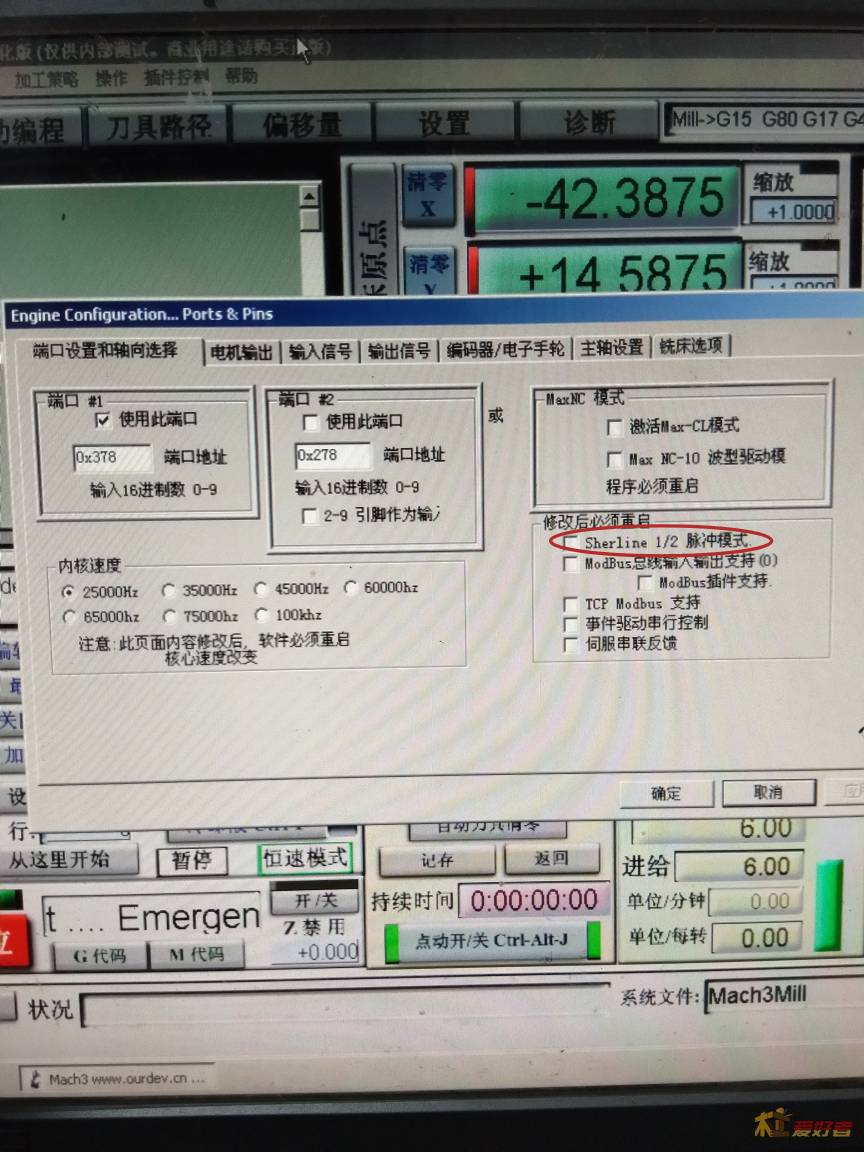

一年后想起这个驱动，在电脑上慢慢实验，最后勾选1/2脉冲模式解决了！

湖湖 · 发表于 2020-10-28 00:26:57

lwnrf 发表于 2020-10-27 22:42' R5 H% |/ ^, |# y% V4 l: k9 ^% y
一年后想起这个驱动，在电脑上慢慢实验，最后勾选1/2脉冲模式解决了！

恭喜好歹搞明白了.

Xnsjx · 发表于 2020-10-28 00:32:37

lwnrf 发表于 2020-10-27 22:42
2 F/ N9 R/ `2 ~% P) [& x; E5 `一年后想起这个驱动，在电脑上慢慢实验，最后勾选1/2脉冲模式解决了！

2分1脉冲具体是什么意思呢

湖湖 · 发表于 2020-10-28 00:38:20

Xnsjx 发表于 2020-10-28 00:32
2 u4 t) A3 r E) o" l3 a9 V; B! t2分1脉冲具体是什么意思呢

说明是个很老很老老掉牙的驱动器

lwnrf · 发表于 2020-10-28 18:29:54

湖湖发表于 2020-10-28 00:383 z: n" \3 I5 t9 d' s
说明是个很老很老老掉牙的驱动器

确实很老的驱动了，白山Q2HB44
