Min911 发表于 2019-9-29 19:30
阳台党的风机只能套一条旧秋裤、简单、无奈

' w/ M# }% l6 X7 B这个办法好，我把旧秋裤找出来

太糊白鱼

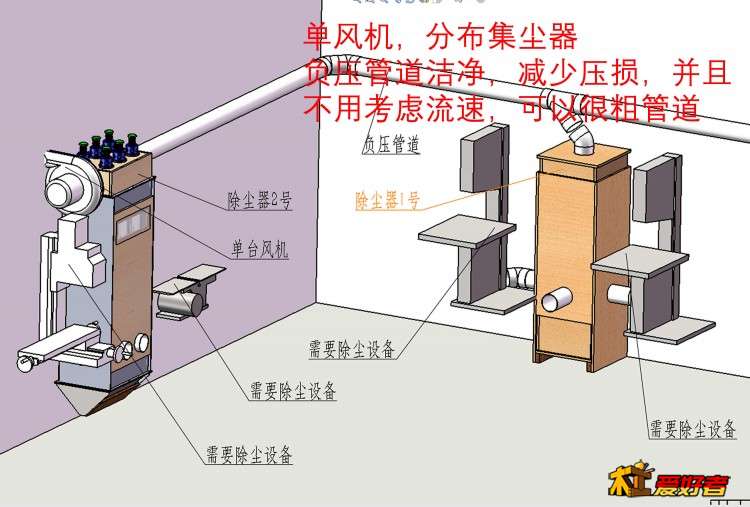

单台风机，风机负压管路连接各除尘器，使得负压长管为洁净空气，这时候我们不用考虑这管道中的流速是否能带动粉尘，速度可以做的很慢，这样就能进一步降低管路压损。
5 @, }4 n1 O- H% |* g
2 k  H- s+ ?) [) ^( S6 N% w

太糊白鱼

嫉妒的家伙 发表于 2019-9-29 16:25
, |- V7 ^7 |, S$ I能不能设计个卧式，兼容移动接料。气陀螺贵、还是正压力风叶容易吸入大件杂物。

卧式的话不能很好的利用重力，相同处理风量的条件下，体积会比立式的大很多。

太糊白鱼

萧山的红叶枫了 发表于 2019-9-29 20:45
楼主威武，
我朋友是搞大型粮仓的，当然包含除尘设备，到时候让他帮忙做个MINI版就够用了，材料工费全免还 ...

粮仓的上料，以及仓储都需要除尘，这个真可以去让他弄。
粮仓中的气力送料也是利用空气动力。
  p: N# [' v2 K! v# }- y& h

太糊白鱼

lingxing 发表于 2019-9-29 16:31
你这种结构带滤芯的，对风压和风量都有很大损失。370瓦的风机1200pa的风压，还不如几十瓦的无刷风机吸力 ...

" |7 C. E8 R. ?* h: v9 S6 K只要滤芯数量多，可以进一步降低压力损失，再优化下管路，370W做单机移动式应该可行。当时我370W的中压风机，100管进口流速也有12m/s。关于清灰问题，滤芯当然要清灰，我们家里用吸尘器难道不要清灰吗，用了多滤芯以及远比吸尘器大的空间，灰尘只会比家用吸尘器上的少，清灰频次更低；木工上的灰基本为干灰，很容易就抖落，仓顶除尘器直接是振动电机振打清灰，像做的这种结构，清灰不用拆滤芯下来，直接敲敲外壳灰就从滤芯上抖落了。

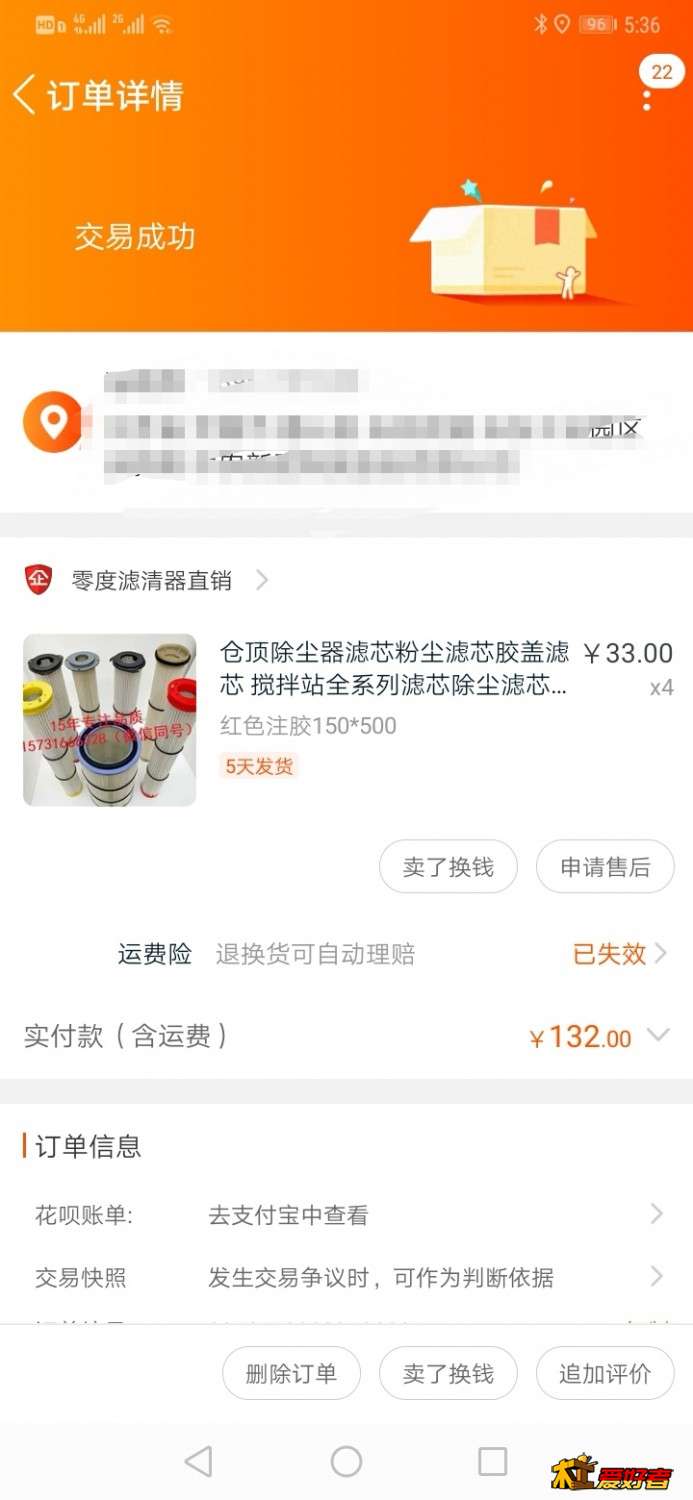

+ t5 y: C1 |% H滤芯价格也不算贵，35元一个包邮，淘宝上买的，我直接拍了，没给运费，老板说给个好评，所以132元。
  t, T. h7 c# P: X

whzjq

我刚刚买了个吸尘器  打算直接接圆锯之类的用  摊子也不大

来自苹果APP客户端

lingxing

太糊白鱼 发表于 2019-9-30 14:25
只要滤芯数量多，可以进一步降低压力损失，再优化下管路，370W做单机移动式应该可行。当时我370W的中压风 ...

你要做旋风集尘式的集尘器，这个滤芯可以用来做二次过滤，成本进一步降低
1 C0 V% I7 v) x5 R

xotpren

有理有据，现在很多抖尘吸尘器 估计也是震动电机

来自苹果APP客户端

太糊白鱼

上面很多说了压力损失很大，实际布袋除尘器和旋风除尘的压力损失差不多，只要花成本，布袋除尘的压力损失可以做的比旋风更小些，旋风的压力损失一般都要在500-2000帕。

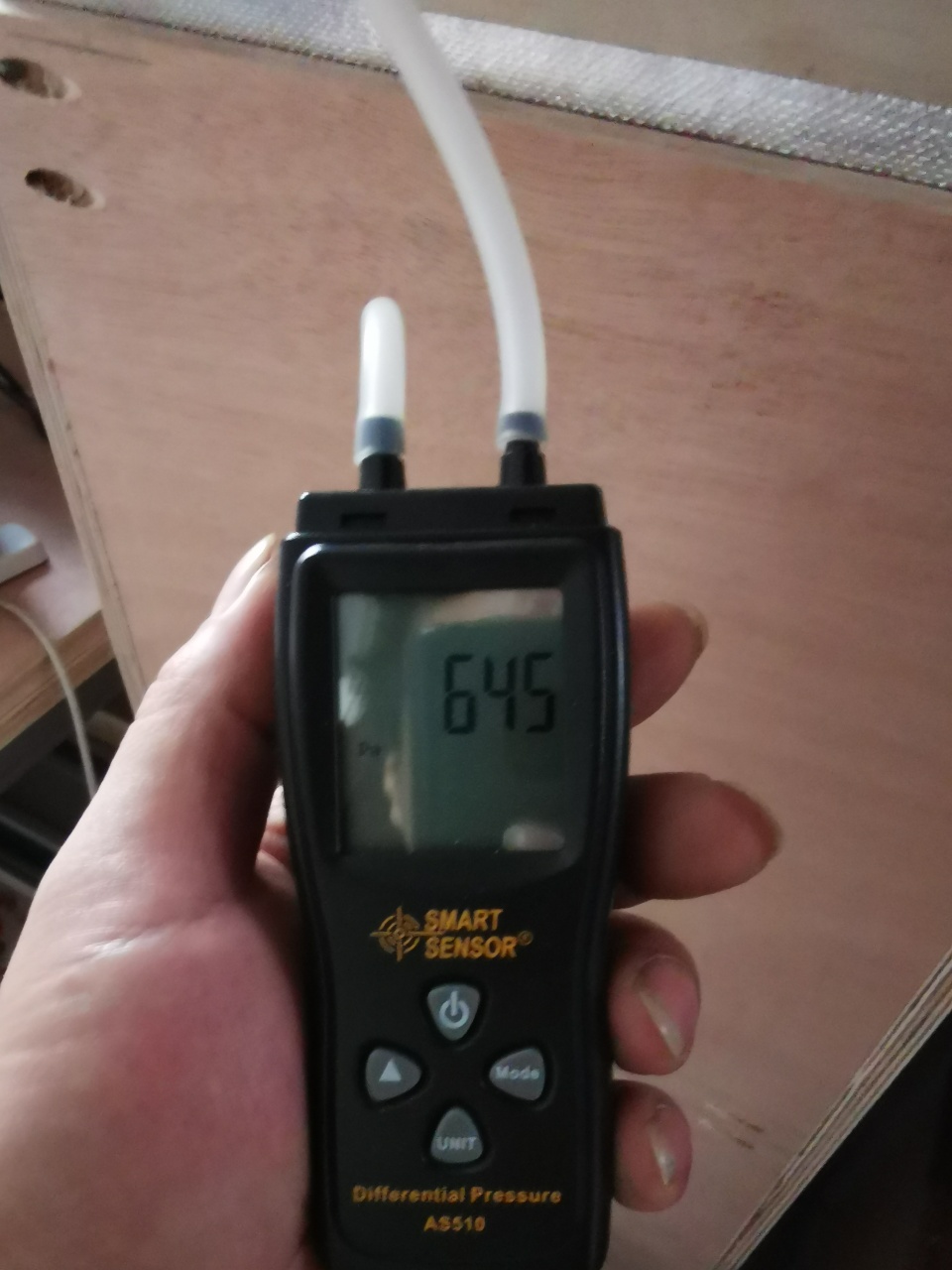

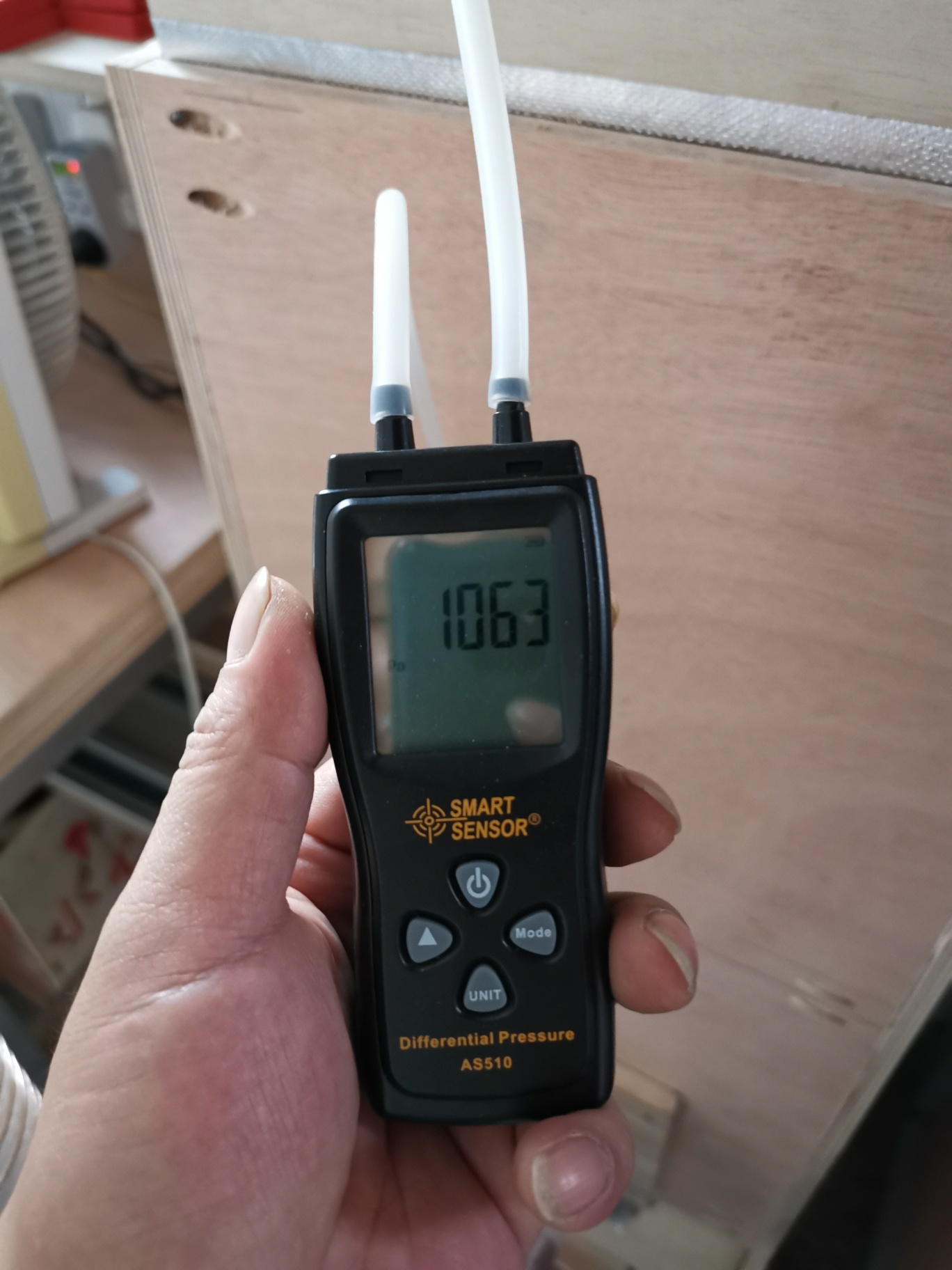

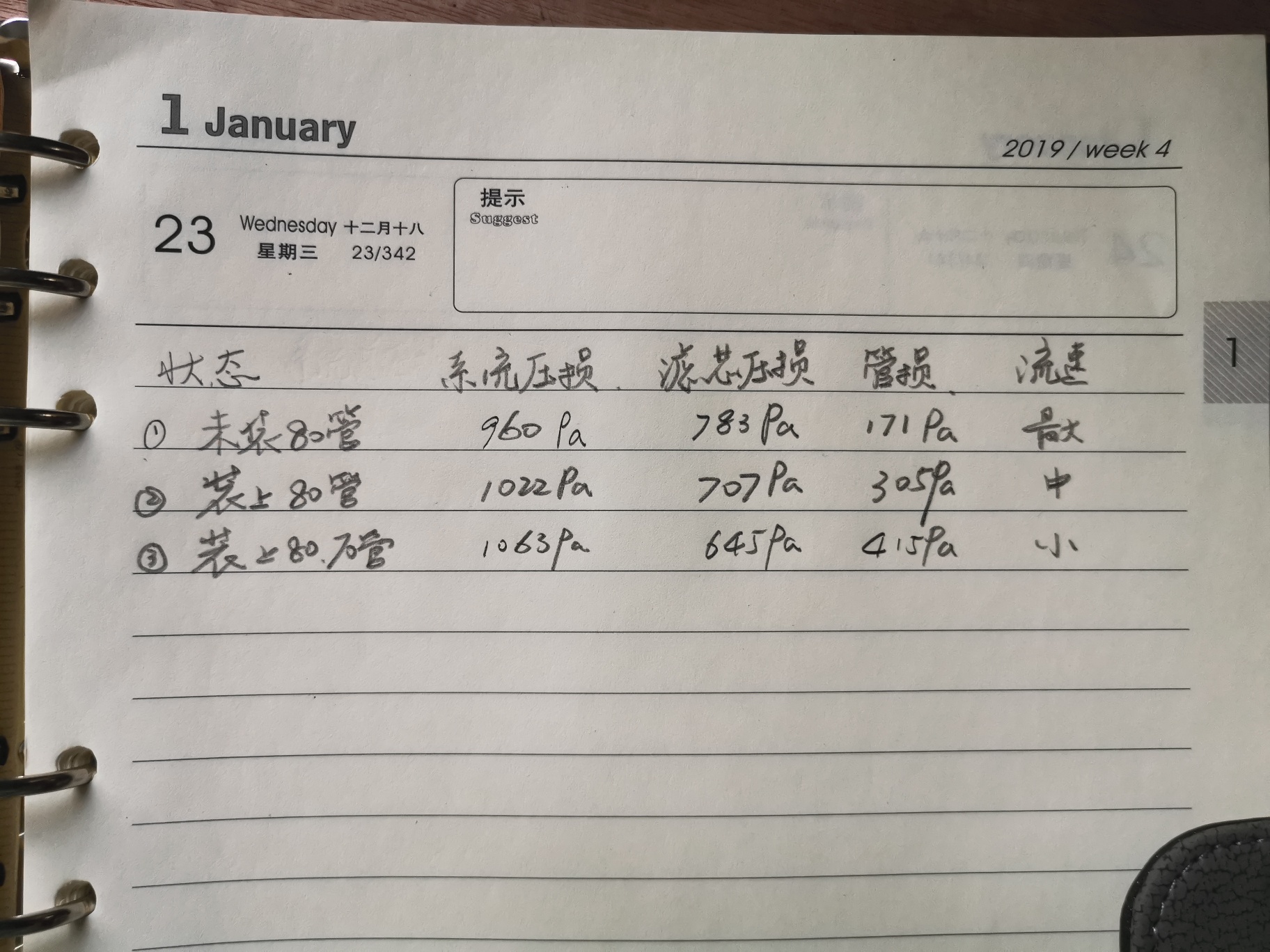

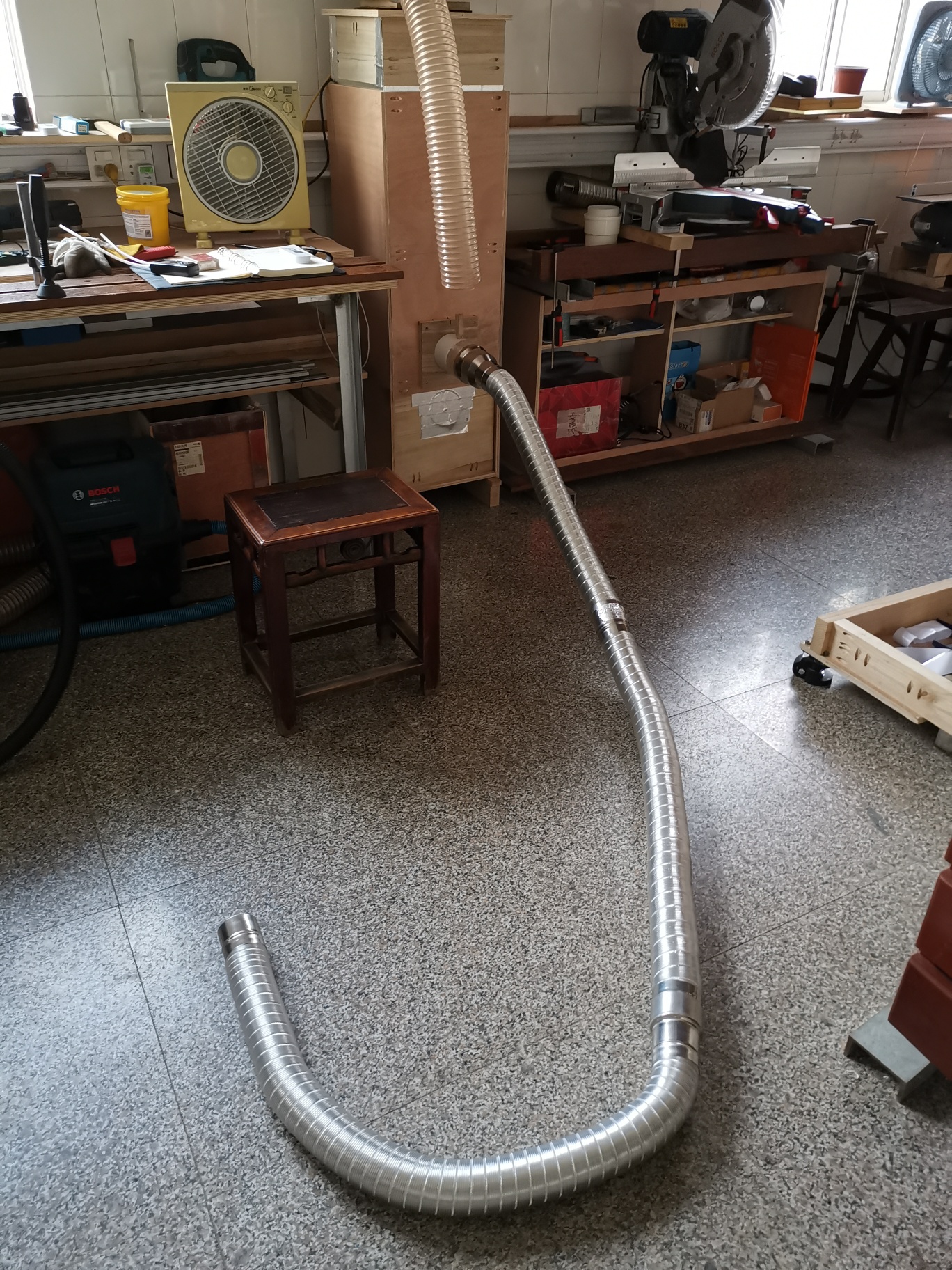

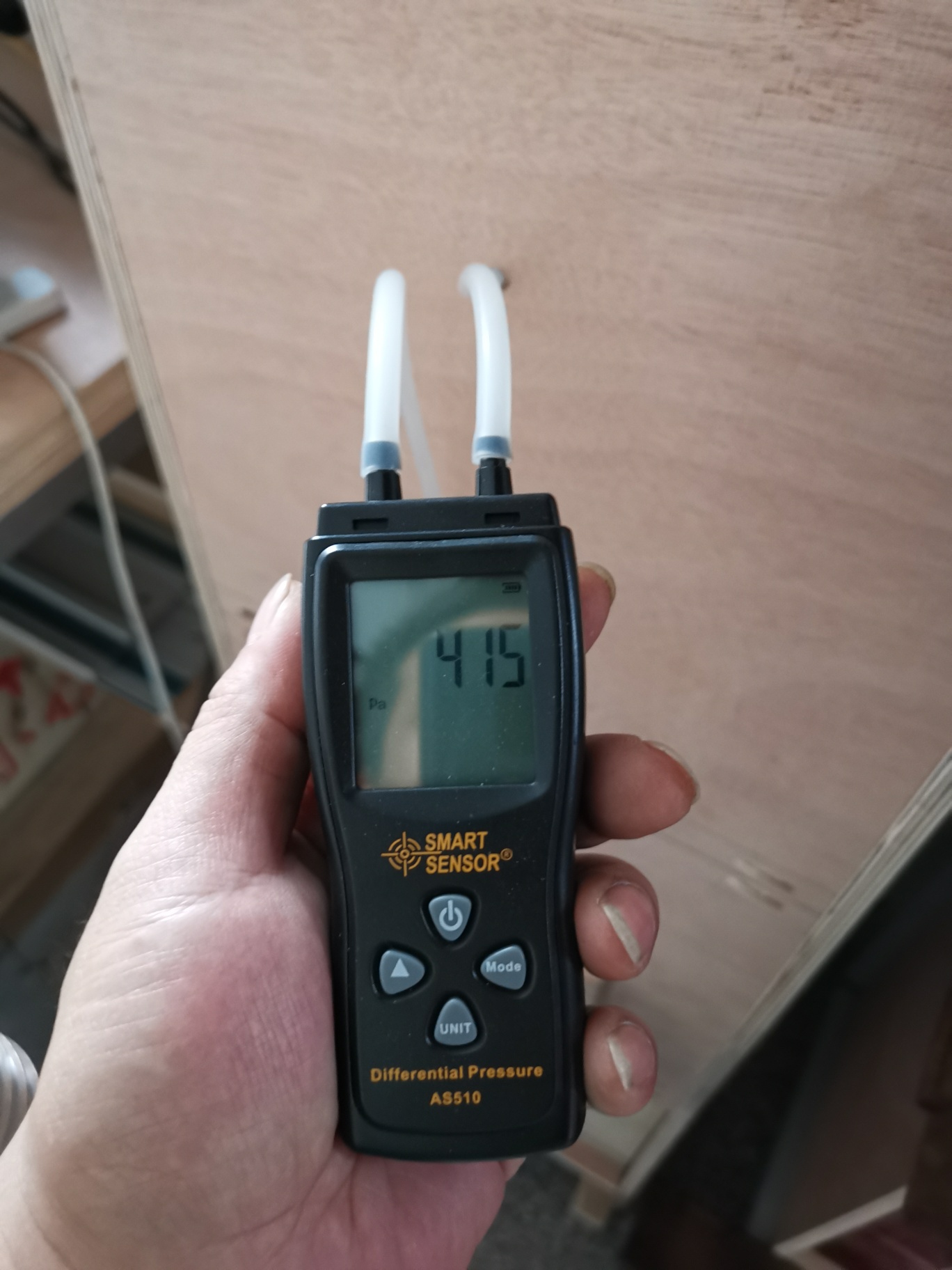

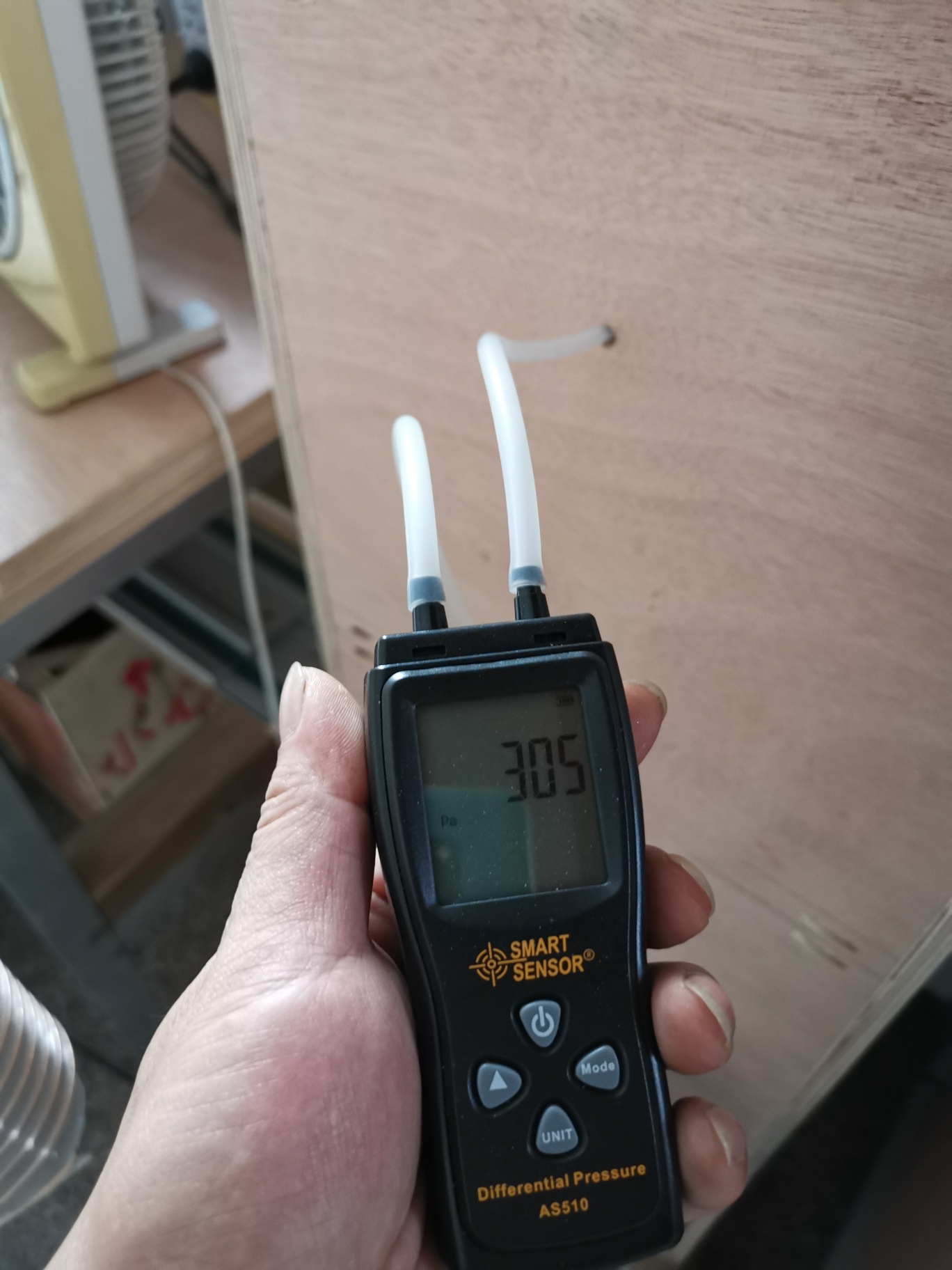

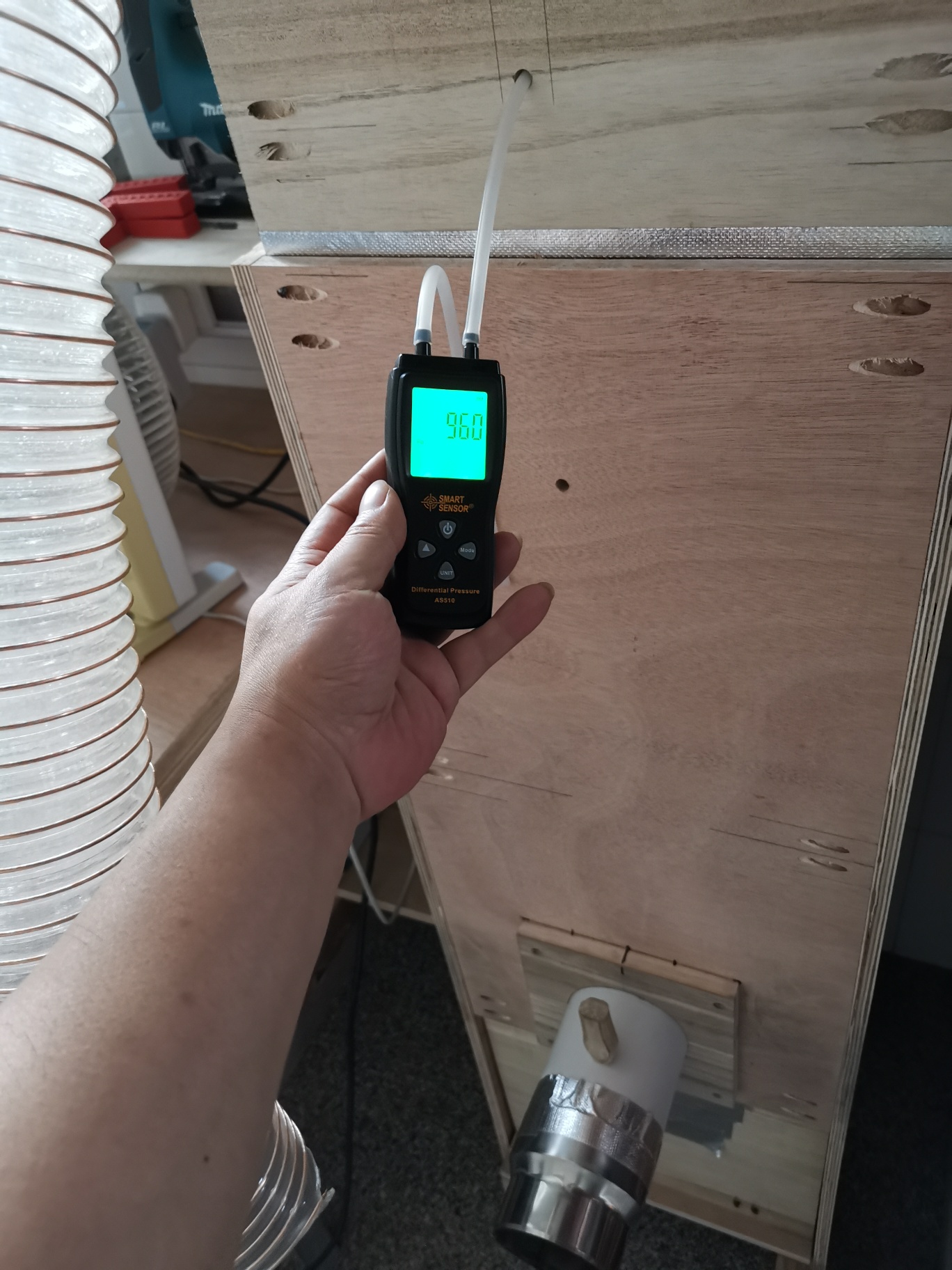

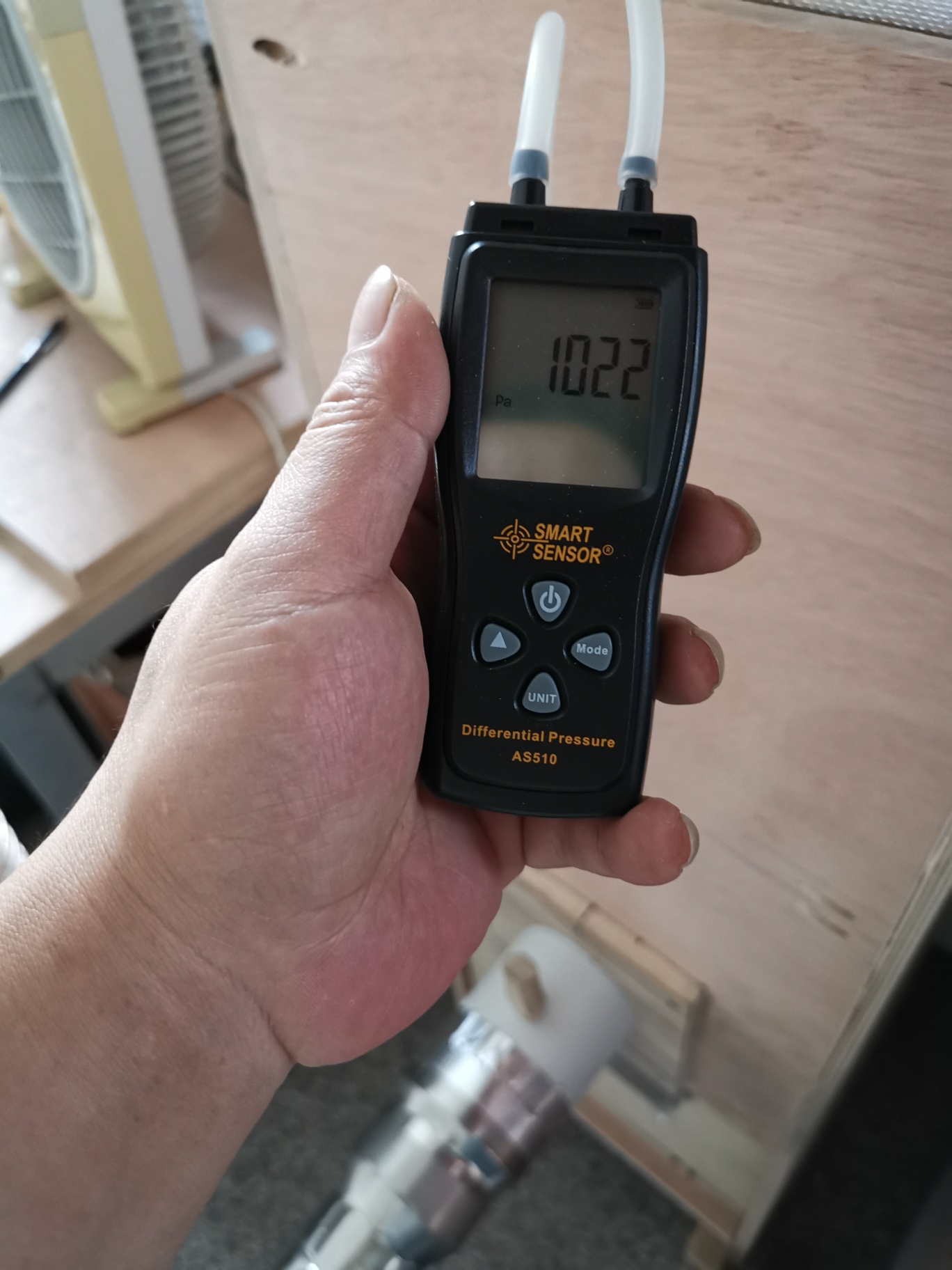

: a6 [+ S; s6 A: q测压损分别在三个状态，除尘器中的流速对滤芯造成的压力损失较大。分成未接管和接管80以及接70管三状态，分别测了系统总压力损失，滤芯的压力损失以及管道的压力损失。

来自安卓APP客户端

太糊白鱼

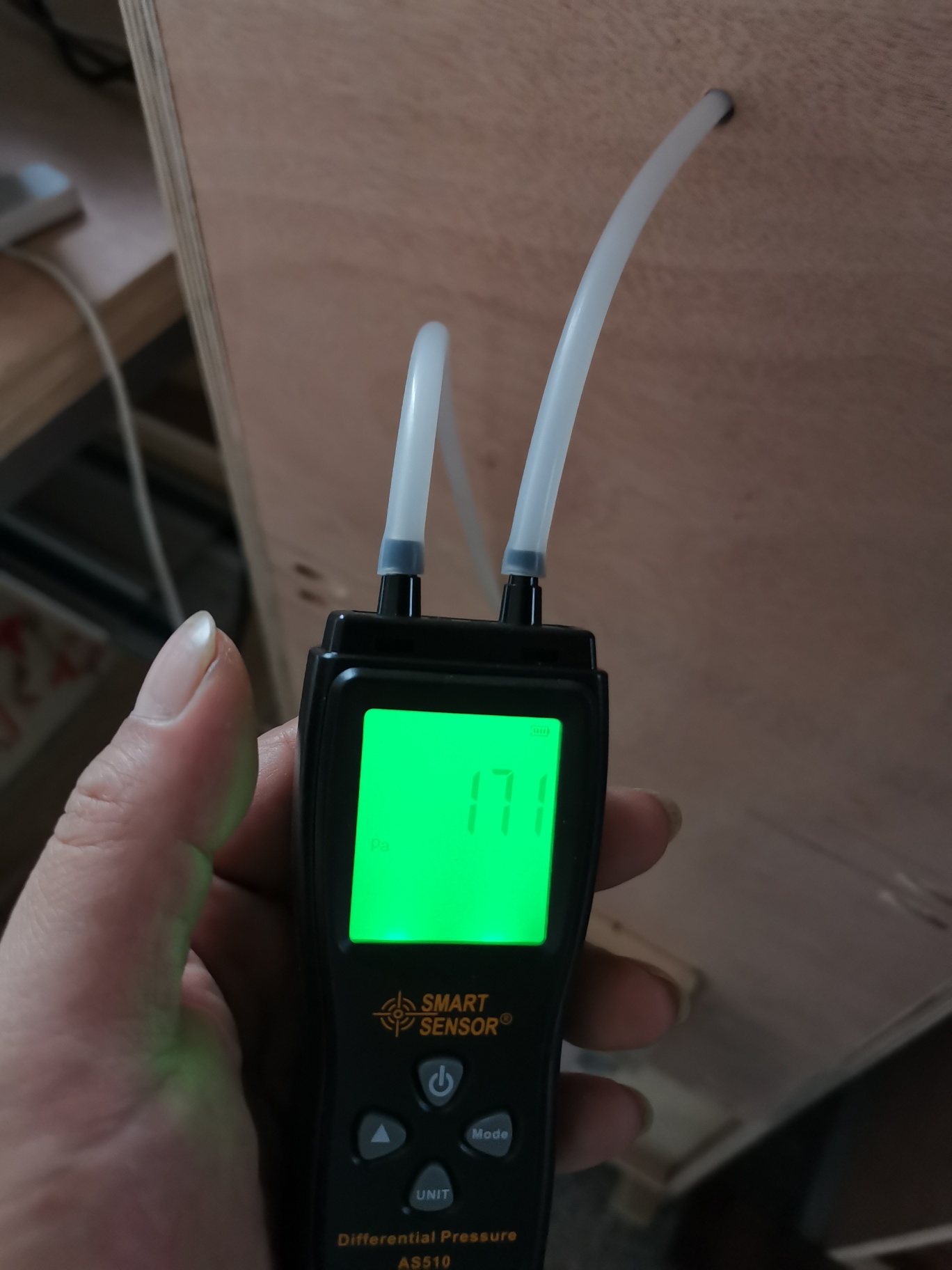

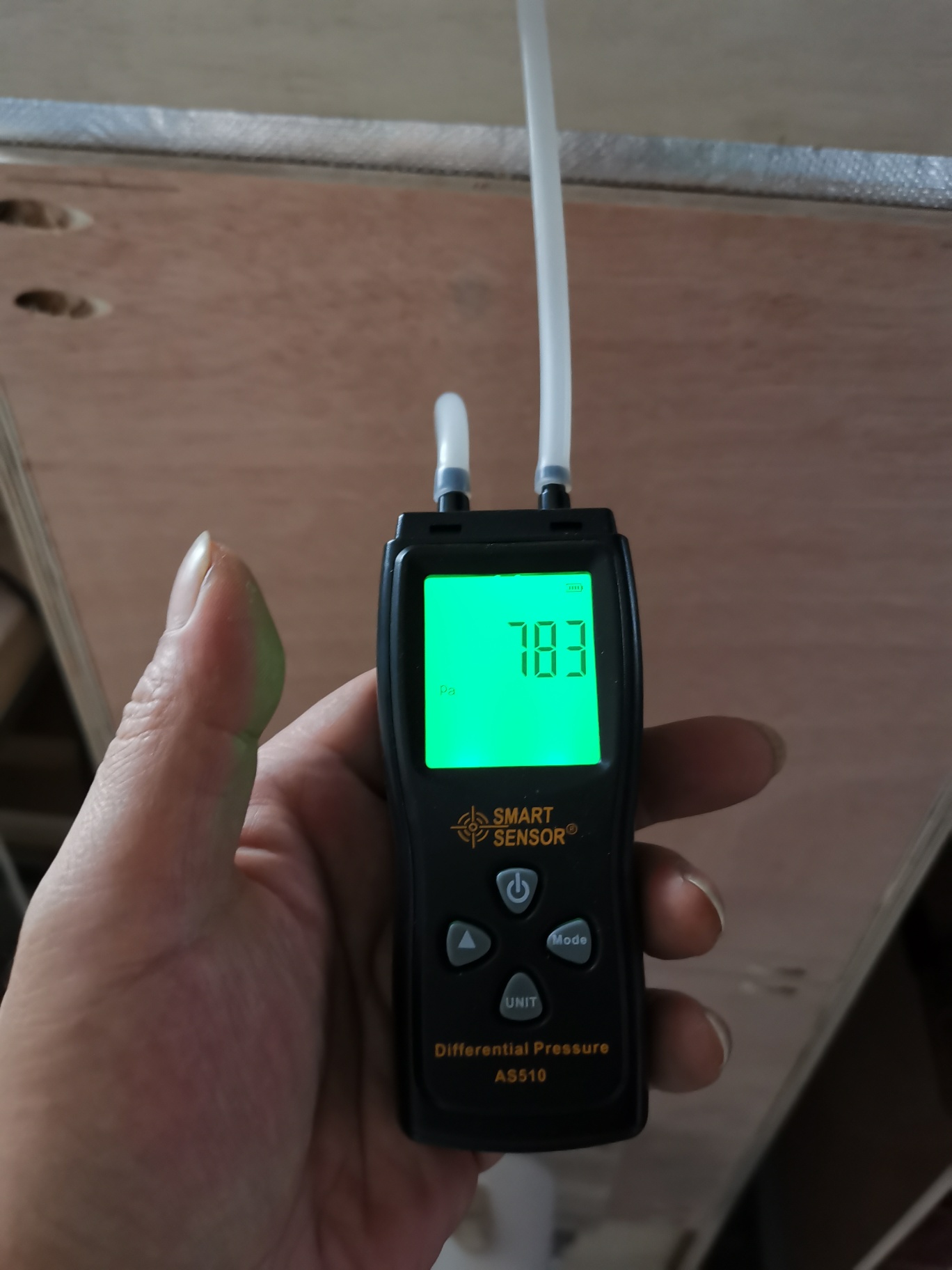

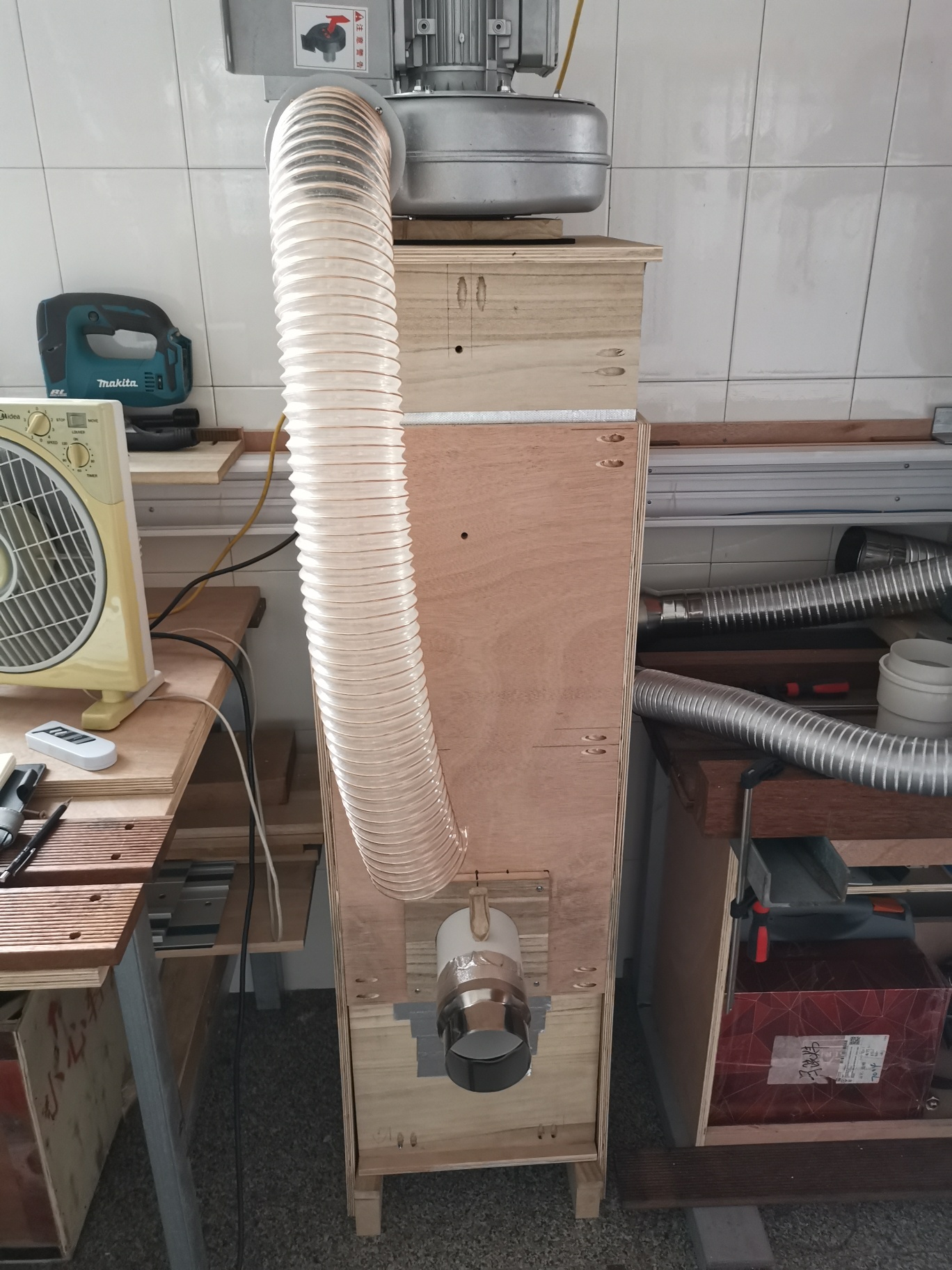

续测试图
# i7 f, M# v8 `( d3 m8 A- O

来自安卓APP客户端

long830

楼主很专业！！一个小小的建议，，带火星的还是不要接入到除尘器里面 极易应发火灾爆炸。。
尤其是打磨的粉尘。。颗粒较细堆积密度高。粉尘于粉尘之间的空间小，含氧量少。遇见火花往往不会很快完全燃烧 ，通常是像点蚊香一样间隔一段时间以后才完全燃烧。。安全隐患极大，现在很多地区正对木工行业环保设备都已经有明文要求完全防火防爆级别。我也到过多次类似的情况，，烟头，木材上带金属，甚至某些木材湿度较大都有可能引起自然。。火灾无情 ！！慎重些好！~
顺便提一下，。除尘最好尾气外排，对人体危害最大的往往都是细微粉尘。。市面上滤材材质不一很多过滤精度达不到。。

太糊白鱼

long830 发表于 2019-10-02 21:36
楼主很专业！！一个小小的建议，，带火星的还是不要接入到除尘器里面 极易应发火灾爆炸。。
& }$ h/ r6 K( ]. A) L; k尤其是打磨的粉尘。。颗粒较细堆积密度高。粉尘于粉尘之间的空间小，含氧量少。遇见火花往往不会很快完全燃烧 ，通常是像点蚊香一样间隔一段时间以后才完全燃烧。。安全隐患极大，现在很多地区正对木工行业环保设备都已经有明文要求完全防火防爆级别。我也到过多次类似的情况，，烟头，木材上带金属，甚至某些木材湿度较大都有可能引起自然。。火灾无情 ！！慎重些好！~
/ c& D5 C+ R' t; i8 {; ^4 t顺便提一下，。除尘最好尾气外排，对人体危害最大的往往都是细微粉尘。。市面上滤材材质不一很多过滤精度达不到。。

8 L# e4 f4 y7 R/ k* ~+ C安全员还是注安呢？安全技术看得头都大。
- h+ b9 `  I1 D( l! t6 n是的，防火防爆已经考虑了，这台试验机是为了实验数据而做的，只会应用于斜切和平刨压刨。我是会做多个除尘器应用于不同方面，试做机3号就是金属机箱，箱体加长，并且滤芯前加金属隔火网，而且灰斗外置，灰及时排出到开放性环境，就是为了防火防爆，这台就纯粹为了角磨机以及其他金属切削带火星设置的。
应用于家具行业的布袋除尘器应该还有火焰检测器以及相应的灭火装置。
可燃性粉末越细越容易漂浮于空中形成可燃性物质，遇到足够强度的点火源就燃烧，极速燃烧并且在爆炸上下限就形成爆炸。
所以解决办法就是单一用，除尘器不和木粉混用，并且及时排灰。用水增湿家用有点不现实。
0 b, V# @/ I3 l- H这种滤芯我倒不担心它的通过率，毕竟这滤芯是较多用于水泥仓除尘，不过谢谢提醒，风总是会外排，毕竟需要一个安静环境，排风口的风噪还是比较大的。有时间还真叫人来测下颗粒物浓度和排放速率。
& J$ T* t3 T: F3 w6 k+ o& L0 N  T感谢安全与环保排放的交流。

来自安卓APP客户端

l98709660

很专业，有理有数，少有的精品

闹市小木工

楼主有理论、有实践，帖子干货满满，值得坛友学习，帖子收藏了!
