燕尾榫机使用报告（half blind dovetails）

太阳鱼 · 发表于 2007-6-6 11:44:59

尺子是英制19/32"这个尺寸就不麻烦
前文那个厚度的加量是实验得到

sunscape · 发表于 2007-6-6 17:03:07

非常感谢！
我没有纯英制尺子

最近也打算向小贝购置一套模板，想提前了解模板、燕尾刀和木料厚度的关系，多谢指教了:smile

太阳鱼 · 发表于 2007-6-7 23:15:43

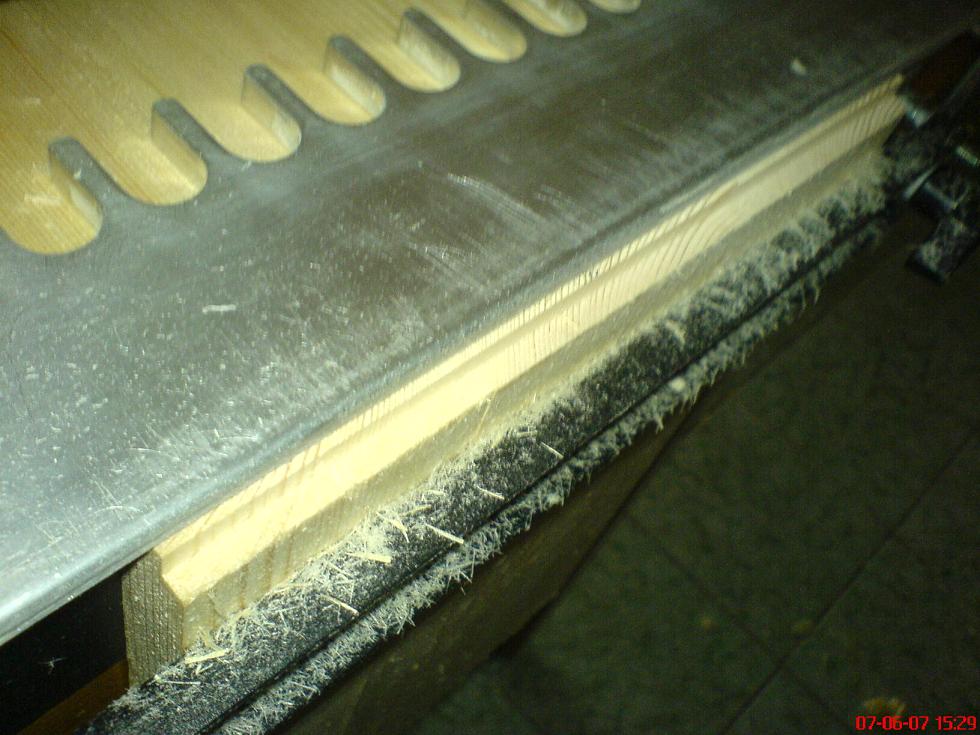

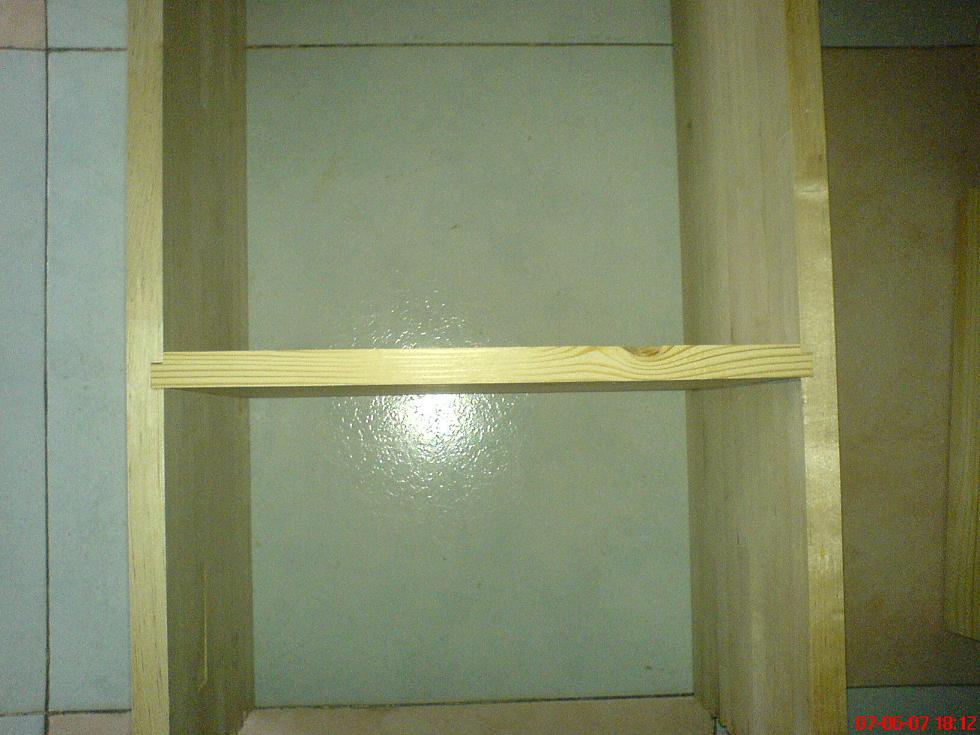

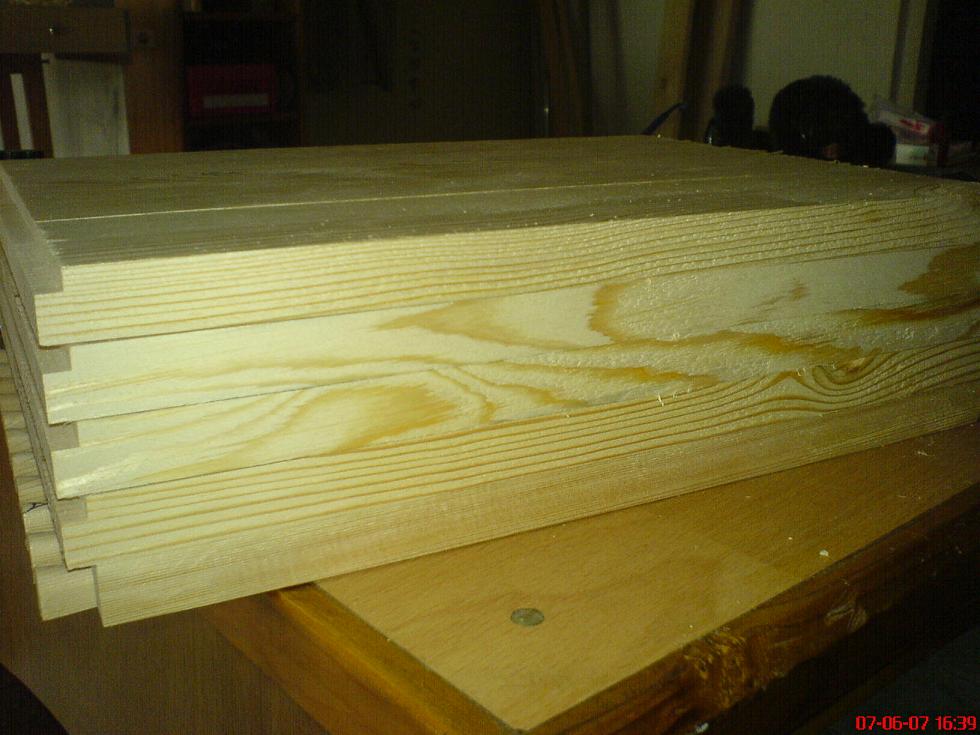

增加制作开槽+插板功能

太阳鱼 · 发表于 2007-6-7 23:19:43

piggybac · 发表于 2007-6-8 01:56:52

好！有创新！

sunscape · 发表于 2007-6-11 18:23:53

原帖由 太阳鱼 于 2007-5-26 23:38 发表 7 `' M/ ~( }) r6 `* d( V
小贝的燕尾榫机原装齿板5/8”，配合相应的轴套。- ~- z, _2 O/ }: Y
本贴目的/ w: O1 W9 S$ i" w* f) |
总结使用成功经验，量化，是后来者使用调整更为简单。( ]& Y/ @1 e- I+ y
燕尾深=燕尾刀刃深(1/2” 燕尾刀)；所以要调雕刻机使刀头伸出底板7/8”。2 J4 e( o2 c4 g, H o O
齿板位置深浅要合 ...

借周六聚会的机会买了一套回来，太晚了怕扰民夹上木料用铅笔壁画半天解渴，不过对太阳鱼的这句话不甚了解
//燕尾深=燕尾刀刃深(1/2” 燕尾刀)；所以要调雕刻机使刀头伸出底板7/8”//为什么有1/2"推导出7/8"呀？

还有太阳鱼用多厚的木料测试？

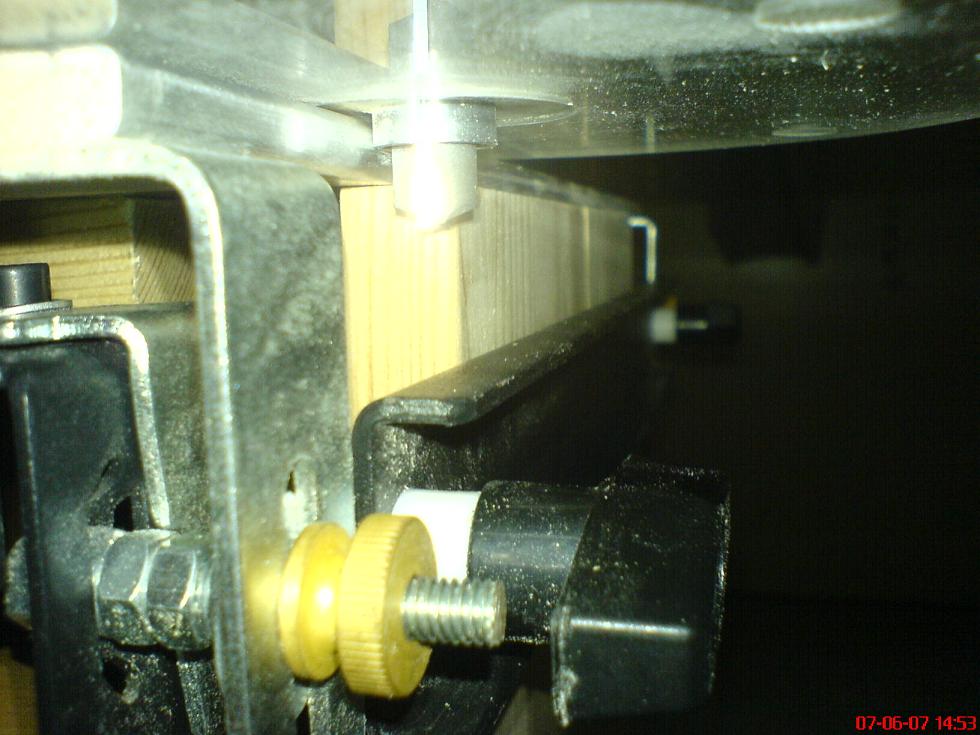

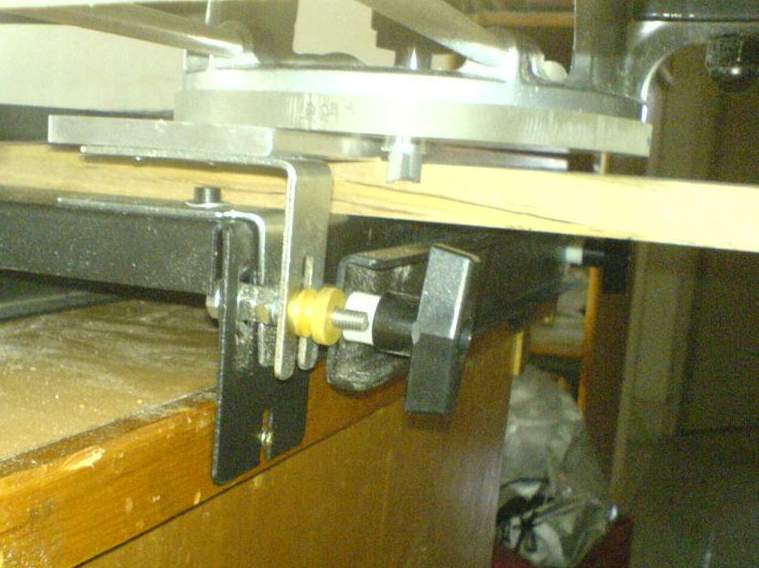

//齿板位置深浅要合适，榫接才能外观平整，固定直角钢片出来19/32”（在原螺丝母下在装一个普通M6螺丝母正好）。//这个经验很好我就省了，因为我的模板没有那个螺母，就垫2个好了，感谢太阳鱼！

太阳鱼 · 发表于 2007-6-12 12:37:14

我要买好几种齿板，是不是都被你抢先了？
燕尾深=燕尾刀刃深(1/2” 燕尾刀)；所以要调雕刻机使刀头伸出底板7/8”//意思是要加上齿板厚度3/8",大概是这样，你要试试，有好的经验多交流喔。

sunscape · 发表于 2007-6-12 13:48:43

:没有呀，我只买了标准的半透齿板，还以为你抢先了

我还没试用呢，要等周末去新房才行，有了心得经验一定交流:lol

peleepei · 发表于 2007-6-12 15:01:23

太阳鱼的螺母是我垫的

peleepei · 发表于 2007-6-12 15:06:22

新的齿板已经从厂家发出了,今日就可以出货了.

sunscape · 发表于 2007-6-12 15:59:59

我说呢，在新房子没带太阳鱼的照片，比划半天也不是19/32'

太阳鱼 · 发表于 2007-6-28 16:30:36

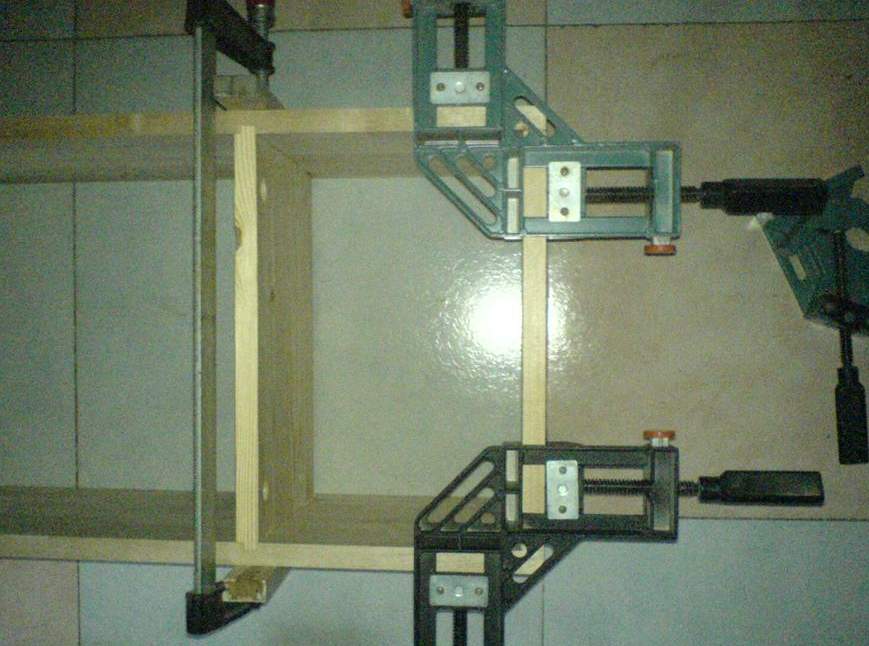

胶粘以后的效果图

拖把 · 发表于 2007-6-28 17:01:38

peleepei · 发表于 2007-6-28 17:38:12

拖把兄有了一等奖也可以做做了。

xiaomaozi · 发表于 2007-8-22 17:43:30

通俗易懂，简单实用
