请教隔板和立板的连接方式

chengyh

whzjq 发表于 2019-9-28 08:10
斜孔   洗槽都行

$ H* ^! a$ w% g6 R3 z' M谢谢！山板比较长，担心铣槽是不是会影响强度，时间长了变形？
+ d, ~* V6 ^! w

chengyh

太湖非神 发表于 2019-9-28 08:39
9 i# x3 Q7 C! R/ \, i, S最简单的用角码，不嫌麻烦三合一二合一都可以

谢谢！

chengyh

gzwuke 发表于 2019-9-28 11:19
侧板多宽？看不清楚，210mm？
+ q1 {2 q, N5 a- B0 [: g7 i) m两侧都靠墙吗，顶部挨着吊顶还是天花板？

侧板是210mm，两侧都靠墙，顶部挨着梁。

我测量的时候发现了个问题，洞口实际上不太垂直，上面是1227mm，中间就是1221mm了。当时没有铅垂线也没有水平仪，猜测是墙面不垂直造成的。隔断直接靠墙的话，如何收边是个问题，还望各位前辈指点
( s( I/ W" l: X2 g: g1 h

chengyh

xroc 发表于 2019-9-28 08:54
* z( b7 @$ ]$ I% [; _最讲究的木匠用闷榫。
7 U% U# W  D4 M$ d装修木工用30气钉。
业余爱好者用沉孔，4mm自攻钉，10mm木榫堵孔。美观大气，霸气侧 ...

0 @/ x4 |8 W+ |1 i# Q非常感谢！想尽量练习一下木匠的手艺，所以没有考虑气枪和钉子。燕尾榫的难度不小，还不太敢弄闷榫不了解，这就查查去，估计难度不小吧？
6 A. F+ [1 c0 y6 r8 _

chengyh

我是小仙女 发表于 2019-9-28 14:37
三合一啊 大哥

是的，买来的家具大多是三合一，也是一个办法，谢谢！
, O1 D3 O# d7 w% j* C, |

chengyh

verygoodsun 发表于 2019-9-28 18:46
' ?8 O2 t1 _0 F5 U3 F6 I9 \钉枪斜订 加一点胶 这是木工常用的

, N5 e, ?; ]% B, m& a, O1 M: O这个办法最快！
2 R6 R$ t  ~+ E

chengyh

亿根柴柴 发表于 2019-9-28 19:07
一语点破

8 f) ~% {4 u# s. ^请问，您说的是哪个回复？

chengyh

残魂 发表于 2019-9-28 21:18
集成板建议燕尾槽        左侧建议格子做到底  不留门    右侧上部隔板加一片

多谢指点！
! I( e  `+ }) }" C
( Q5 v# c2 j3 H$ y' O  @! R5 v3 g左侧格子做到底，是不是下面的隔板放到最下面就可以了？原来的想法离开地面几厘米，起到防潮的作用。
! A8 k# i7 q) b) v  Y
1 ^- p. q9 ]9 A  Z右侧上部加一块隔板是个好主意，多谢！

chengyh

xzdxbt33@163.co 发表于 2019-9-28 21:24
1、看看自己手中有什么工具或机械。2、看看自己喜欢怎么做。3、凡事有好多种方案，做过才知道利弊。
4、21 ...

多谢！
- F- H3 t# `: _: r# ]
确实，顶部的那块长板如何保证长期不变形也考虑了好久，最后打算在梁上先膨胀丝固定一块板子（假设叫做基板），然后把这个隔断的顶部长板和这块基板固定在一起，一来防止隔断倾倒，二来防止顶板变形。
! ]* _1 M1 \+ T2 Y6 ]% I6 d$ m
不过，顶板在和基板固定时，打算只在顶板的左右两边有格子的部分使用螺丝和基板连接起来，中间部分只打一些白乳胶，不知道可行不？

chengyh

残魂 发表于 2019-9-28 21:18
/ b- E: l3 z- ~集成板建议燕尾槽        左侧建议格子做到底  不留门    右侧上部隔板加一片

再请教一下，燕尾槽是不是不会影响侧板的强度？也就是说，时间长了，侧板不会因为开槽而容易变形？谢谢！
9 Y* K" K9 a" h, z7 \. X5 Y

whzjq

chengyh 发表于 2019-09-29 06:24
谢谢！山板比较长，担心铣槽是不是会影响强度，时间长了变形？

: {" P- N4 F) i# M, q横版拉着呢

鲁班小师弟

xroc 发表于 2019-09-28 08:54
最讲究的木匠用闷榫。
装修木工用30气钉。
7 {9 p) _4 r+ u- _7 ?7 g业余爱好者用沉孔，4mm自攻钉，10mm木榫堵孔。美观大气，霸气侧漏，燕尾榫。
至于用角码连接，那是业余中的业余。

闷榫啥样子，有图吗

老兵手作

我都是用自攻丝，简单又牢固，拆装也方便！

gzwuke

chengyh 发表于 2019-9-29 06:30
, V- _/ E+ K4 B$ J1 u  z5 z侧板是210mm，两侧都靠墙，顶部挨着梁。

8 U2 z/ _9 [9 k: m: l我测量的时候发现了个问题，洞口实际上不太垂直，上面是1227m ...

侧板开槽肯定会影响其强度，这不用说的，就看是否还能满足强度需要。

1 @- _% }& S2 X1 M% D集成材，侧板宽度才210mm，高度却有2400mm，上面还要放大块的玻璃，不建议开槽。

6 m3 w/ i9 Y3 b2 r* V5 q# D; C安全第一

建议顶板要与房粱固定好，中间的两块立板与顶地固定好；靠墙的侧板也要与墙固定好，上下差几6mm可以不用理会，视觉上不会有什么明显异样，上下的层板长度处理合适就行了；层板与立板之间可以用斜孔连接，不要用三合一。
1 T' h; s0 [& m5 B, m; @/ U
说实话，按图里的结构，即使采取了我建议的措施，我还是担心中间那两块细长的立板的强度。这种位置，不止考虑静止，扶靠，还要考虑撞击的问题。
' o5 |' @4 r+ g- a6 [4 T- S

xroc

鲁班小师弟 发表于 2019-09-29 08:14

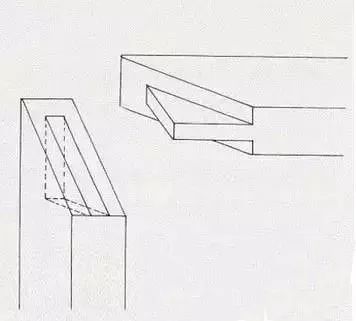

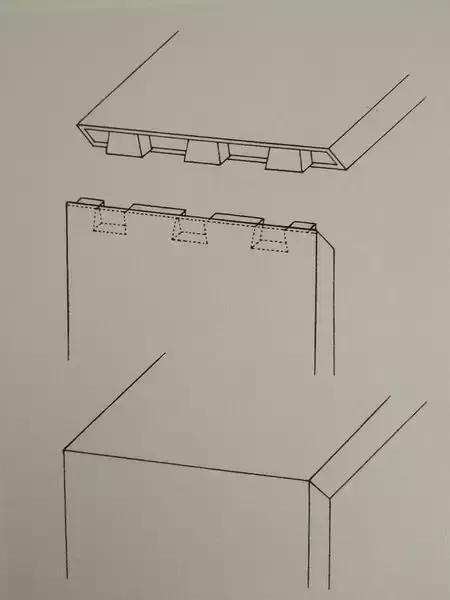

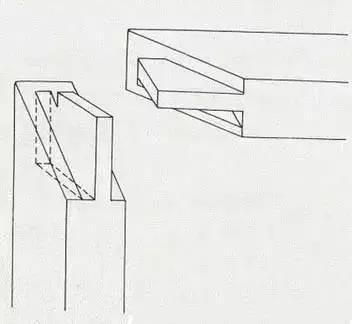

7 l4 u$ {! Y2 i7 y" U闷榫啥样子，有图吗

/ w* v; F9 i9 u9 F* A* c百度给你查了。
