折腾使我快乐

pzw83

楼主加油，y轴两个滑台咋推？

来自安卓APP客户端

Sein850

pzw83 发表于 2019-09-23 18:47
/ [- W' Q; K  y7 x! O% P- f0 `& u楼主加油，y轴两个滑台咋推？

. q6 }$ h- |( `- d" u7 }! y# w4 I我预想是两个并排挨着，一个作为从动的 应该不至于别住卡死

来自苹果APP客户端

Sein850

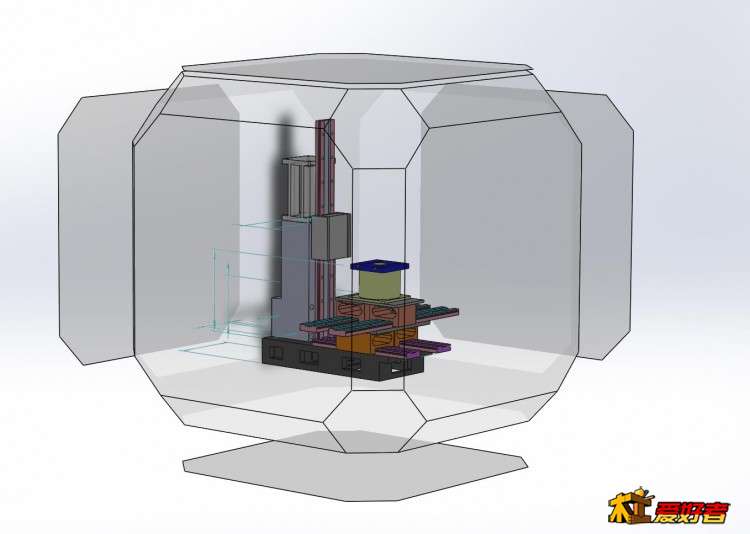

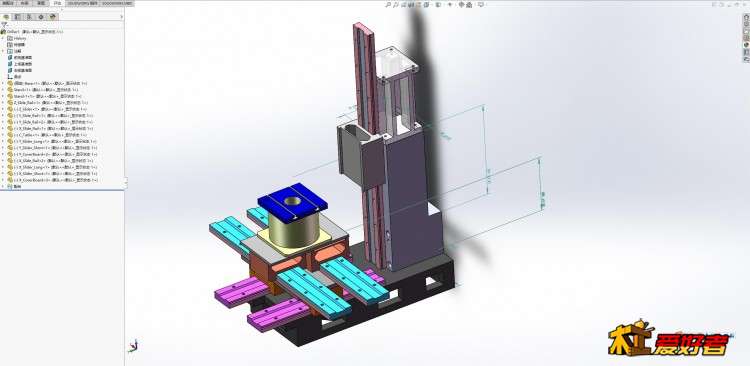

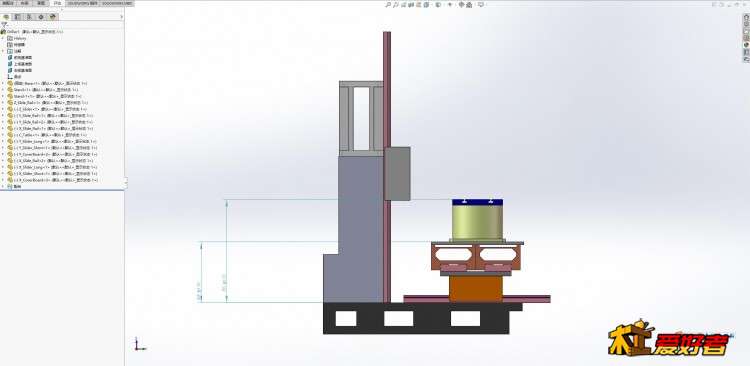

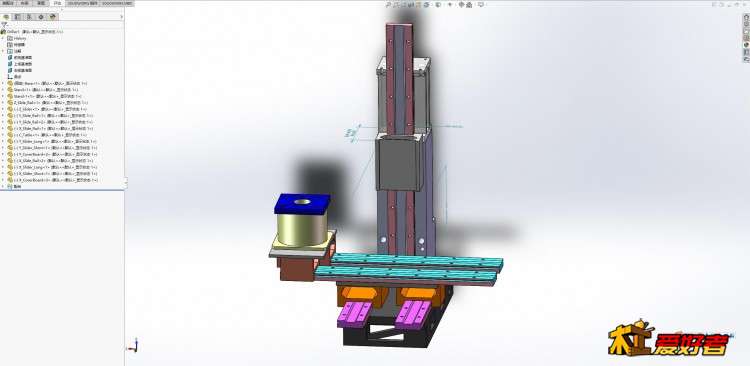

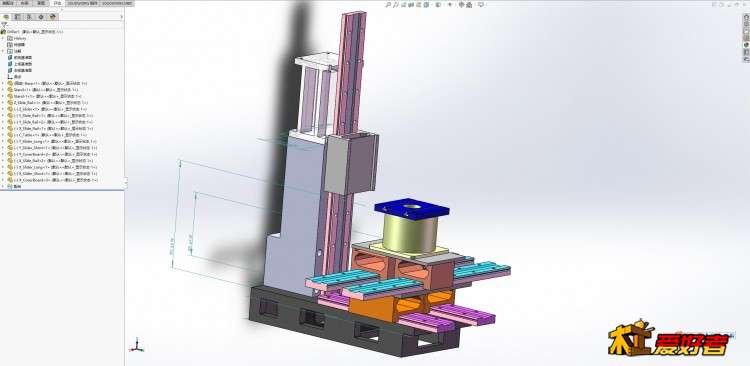

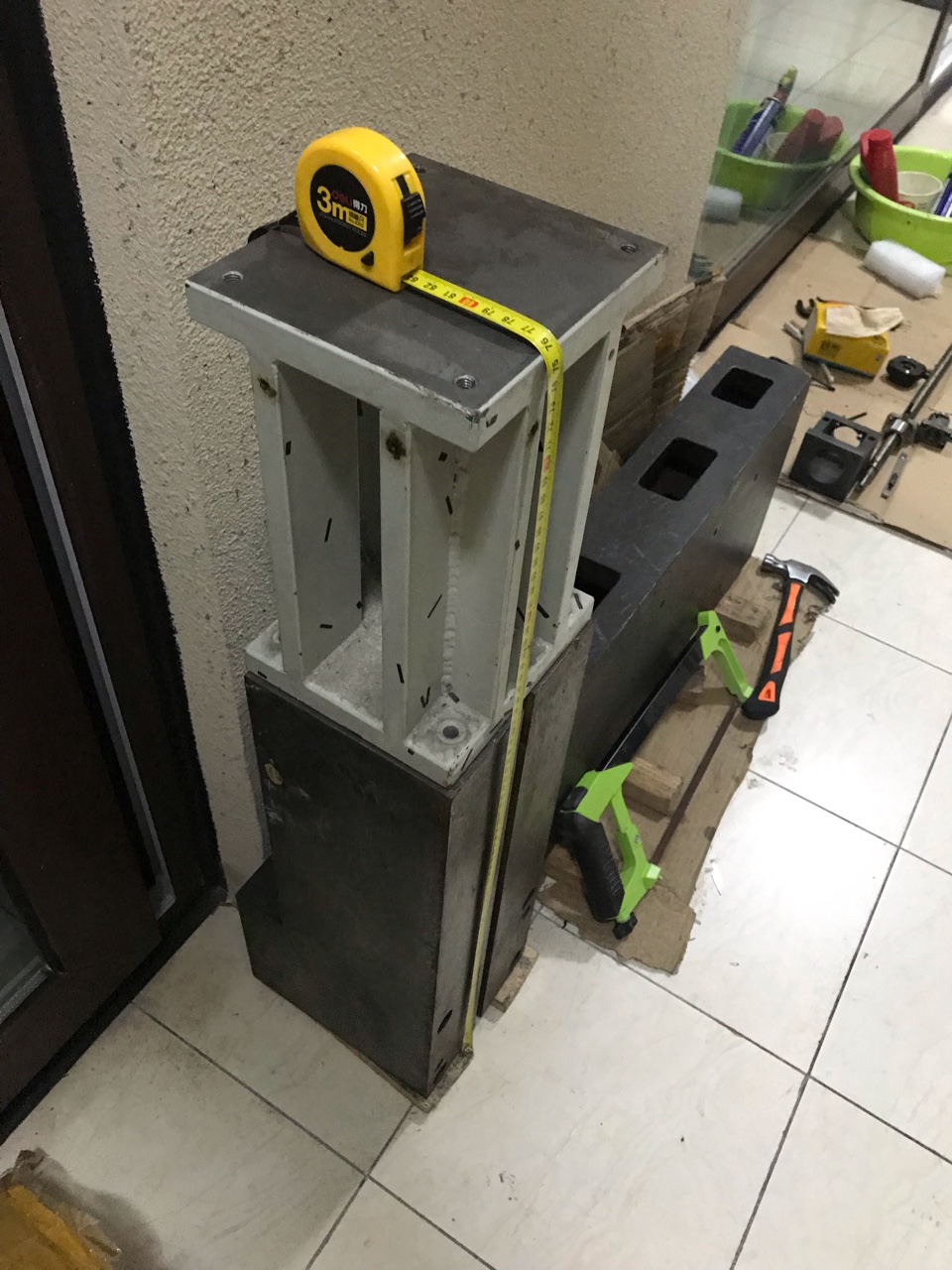

最近立柱准备差不多了，一个是80斤左右的铸铁立柱，立柱增高的是35斤左右，挺重。陆陆续续画了几个零件，用装配体试了看看效果（相见恨晚，真应该早点行动起来学这个软件的），感觉台面有点高，这个滑台组合高度90mm,C轴转台接近150mm了，但是立柱行程很长应该可以照顾到，就是有点别扭看着，不知道是不是要直接搞个薄一点的十字，一方面也还是想尽量利用手上已有材料（主要是穷）。这个IKO滑台滑块有长有短，长的182mm，短的113mm，考虑刚性好点减少杠杆效应就XY十字长短搭配了，长的上丝杠做主驱动，短的做从动。至于丝杠，有个想法，是自己在原来一个螺母基础上再加个螺母，组成双螺母结构的。可以刚好夹着滑块，这样会加一点工作量，应该会比换滚珠相对好点。不知大伙们有啥好建议？


8 Q; t' ^6 ]' V5 L

Sein850

来自苹果APP客户端

钢钢

牛，我也想买这个底座，怕太重了，令不动。

来自安卓APP客户端

tiantang198601

全是好货，流口水啊
9 U6 @- J$ l' ~# G$ V. A" u$ o1 \

THUNDERLASER

厉害！

Sein850

钢钢 发表于 2019-10-11 08:19
牛，我也想买这个底座，怕太重了，令不动。

哈哈 值得入手的，拎反正这辈子怕是拎不起来的。太沉了，我还为此特意买了个小板车。。
1 {" V5 K- [8 J. N& b

林森木工坊

牛人，等着看成品，
看见大神们都在造机，好羡慕，好想也造一个，但是我是小白，完全不知道从何下手。
