四腿八叉木櫈的划线

tiankong681001

萧山的红叶枫了 发表于 2019-09-22 22:30
% W  _3 B/ W/ w5 E5 E8 @$ Z7 R纯文本不上图的讲解都是耍流氓，因为很新的新手根本不知道你说的哪里是哪里，，老手又不需要看

3 X! @+ T2 Y+ C2 J   我本人发帖是为了帮助有一定木工基础的木友，既不是为了荣誉，也不是为了出名，也不要点赞。所以我也没有时间去准备图纸，我用的小学生的文笔描述，已经把原著进行了改进，已经尽力了，还不理解的，请你拿这篇文章请教一下你附近的木工师傅吧！

来自安卓APP客户端

tiankong681001

这个木櫈的制作是2级工考3级工的考试题。给新手们一个小木櫈的尺寸：它的腿的地面宽度是允许露出櫈面的。一般长度不要露出櫈面。290*180*28，两眼宽度间距：90，两眼长度间距：160，高度：230，横向中撑离上面：120。
1 i8 _/ D/ p1 _5 Y( }- e: J    15%斜度。撑子长度自己计算。
   尺寸标注是按照木工师傅常用方法，对此不要提出异议。

来自安卓APP客户端

killsxz

tiankong681001 发表于 2019-09-23 01:08
这个木櫈的制作是2级工考3级工的考试题。给新手们一个小木櫈的尺寸：它的腿的地面宽度是允许露出櫈面的。一般长度不要露出櫈面。290*180*28，两眼宽度间距：90，两眼长度间距：160，高度：230，横向中撑离上面：120。
) D; J% L) F6 }" x7 P8 h- w* D    15%斜度。撑子长度自己计算。
6 G2 p0 `1 z+ W, e/ ^   尺寸标注是按照木工师傅常用方法，对此不要提出异议。

. L# b9 v& U  Y你这个太复杂，用软件快多了，也一样精确，就看下料精准度了

来自安卓APP客户端

萧山的红叶枫了

tiankong681001 发表于 2019-09-23 00:40
6 |, S& K. W) f7 s( O- F( m' U   我本人发帖是为了帮助有一定木工基础的木友，既不是为了荣誉，也不是为了出名，也不要点赞。所以我也没有时间去准备图纸，我用的小学生的文笔描述，已经把原著进行了改进，已经尽力了，还不理解的，请你拿这篇文章请教一下你附近的木工师傅吧！

# `9 ]5 |5 \- Q: }  v) @% z原来是转载，我以为是原创呢，

来自安卓APP客户端

tiankong681001

萧山的红叶枫了 发表于 2019-09-23 05:59
$ |  `' Y# G$ M3 k( v, K6 `原来是转载，我以为是原创呢，

请你仔细看一下全篇文章。是我的原创，不经允许，不得转载，转发。

来自安卓APP客户端

tiankong681001

准备做长条櫈的木友请注意！长条櫈的中间撑子的眼是斜的。划线时中间眼的横线划完以后，要按照撑子30厚的斜度计算一下，例如：30*0.16=4.8，中间横撑和纵向长撑的结合处，以撑子上面为平面划线，另外一个面要向下斜4.8mm划眼线。我以前的教案是给技校生做的，为方便新木友，进行了适合小学文化程度的改编，中间撑子眼的划线有所遗漏，特此说明。

来自安卓APP客户端

忘了我是谁

我也表示看不懂，只是觉得是大师

来自安卓APP客户端

老徐-安徽

以前也听说做凳子是有比例尺寸的，其实尺寸 角度可以根据自己喜欢任意调节，除了不规则弧度的家居以外  每根斜档子都可以计算得出精确尺寸。

来自安卓APP客户端

萧山的红叶枫了

tiankong681001 发表于 2019-09-23 07:52
请你仔细看一下全篇文章。是我的原创，不经允许，不得转载，转发。

- \5 a0 D7 {4 j: I字有点多，累人，

来自安卓APP客户端

tiankong681001

看来你是新手。给你发福利了。

来自安卓APP客户端

tiankong681001

tiankong681001 发表于 2019-09-23 17:47
看来你是新手。给你发福利了。

来自安卓APP客户端

tiankong681001

   按照划腿线的方法：从上往下划线。1.10mm横线贯通眼外露隼长线。
   2.28mm面厚的线。      3.230mm中间撑子上线（经过计算腿的净长度461.25，它的一半按照230计算，）    4.275mm中间撑子眼的距离。    5.461～462mm腿长线。
  用订好斜度的活动角尺给凳子隼肩划线，按照内侧横线的边上的一点，向下向斜划横线，练接此点再向下向斜划横线。然后翻过另外一面，链接28mm处用活动角尺继续重复一遍。凳子腿的总长线和上面相同。   中间撑子眼线，用活动角尺把斜度线过度到两侧，然后用直角尺划好横线。（注意：它的斜度线的方向要和腿的上下方向一致）
% v' J( r* d$ y+ o0 D3 W. U( V   全部线段划好后，要成对的对着线段检查，然后翻过面再检查，直至全部正确无误。

来自安卓APP客户端

tiankong681001

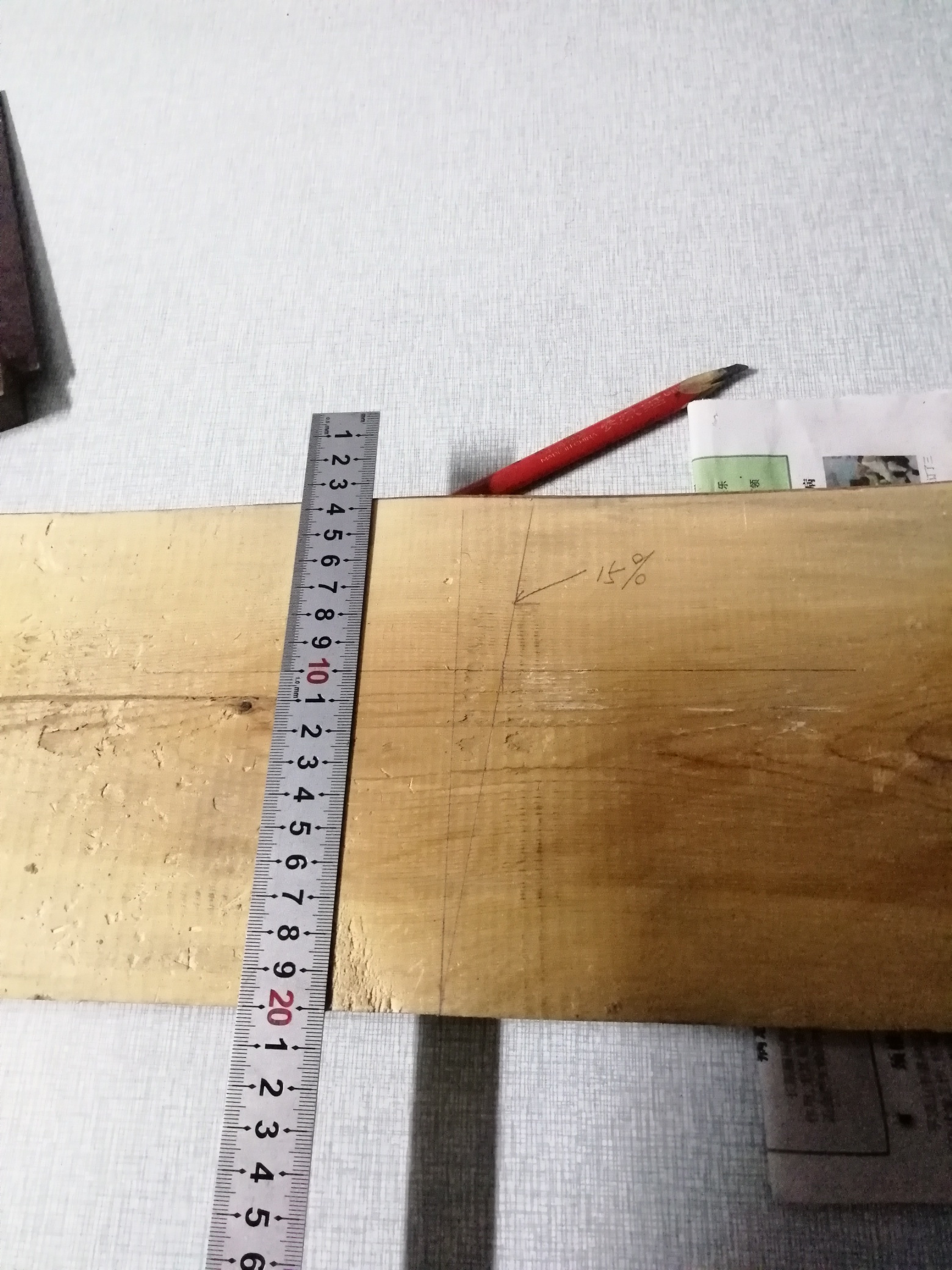

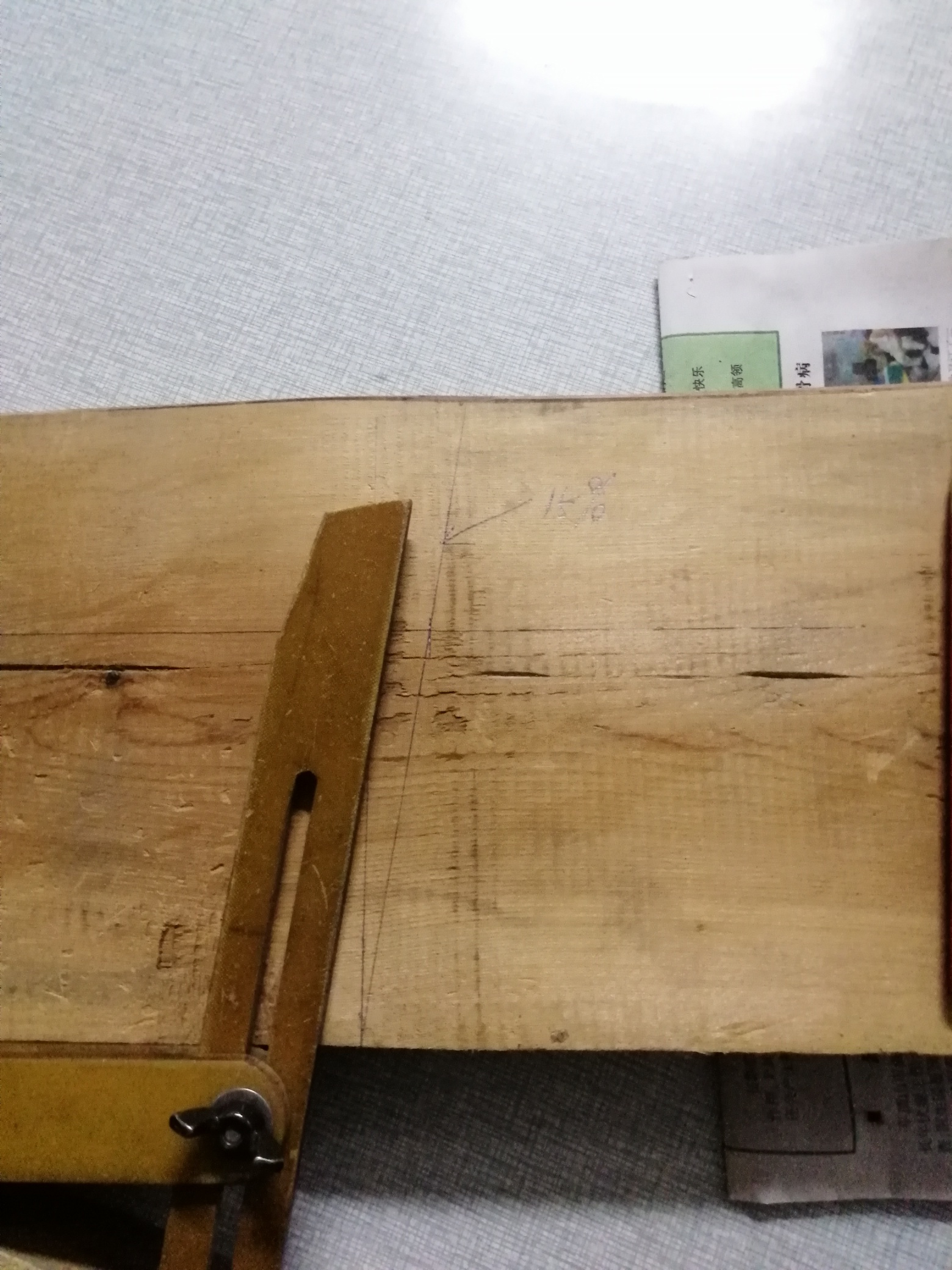

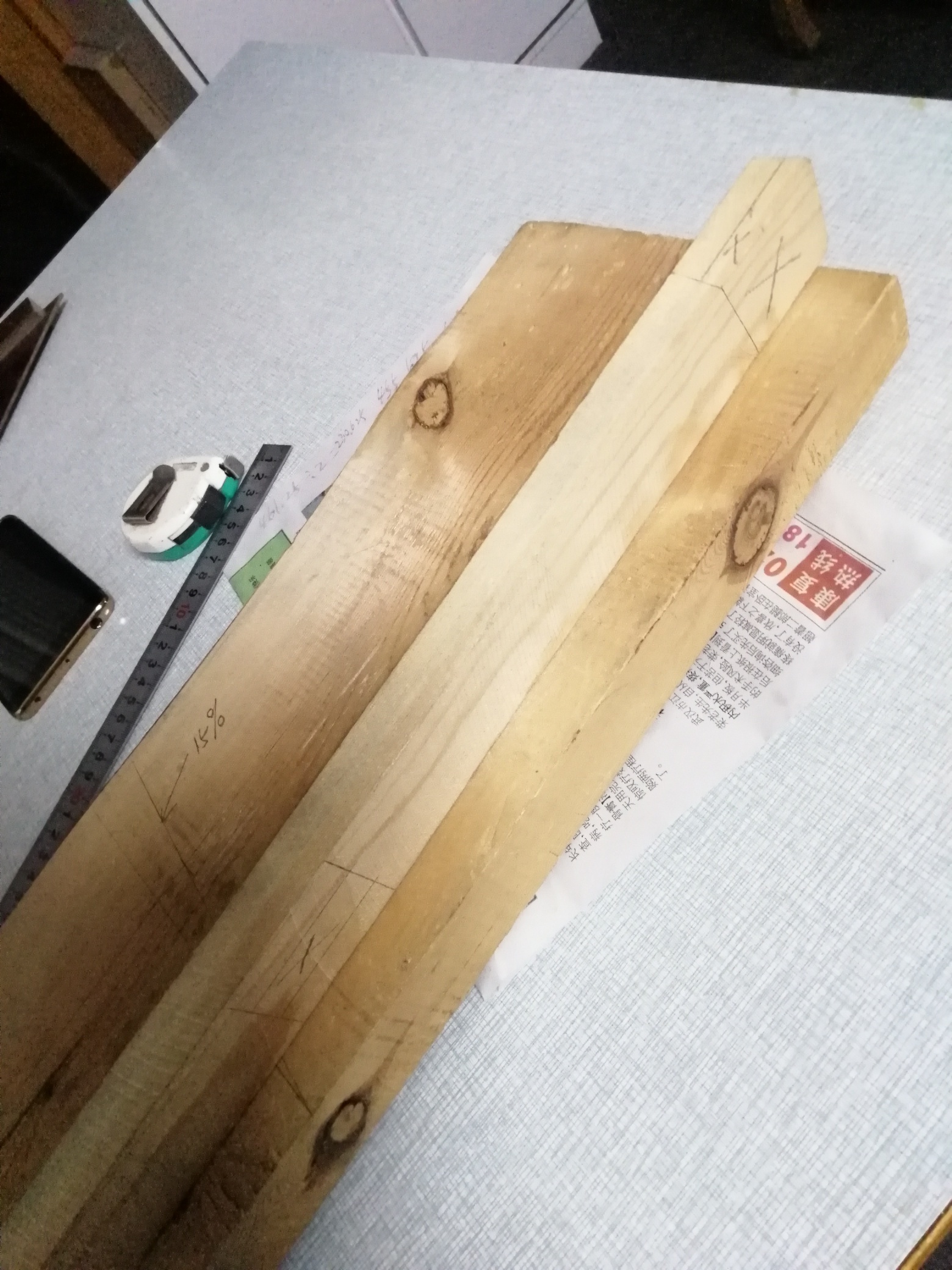

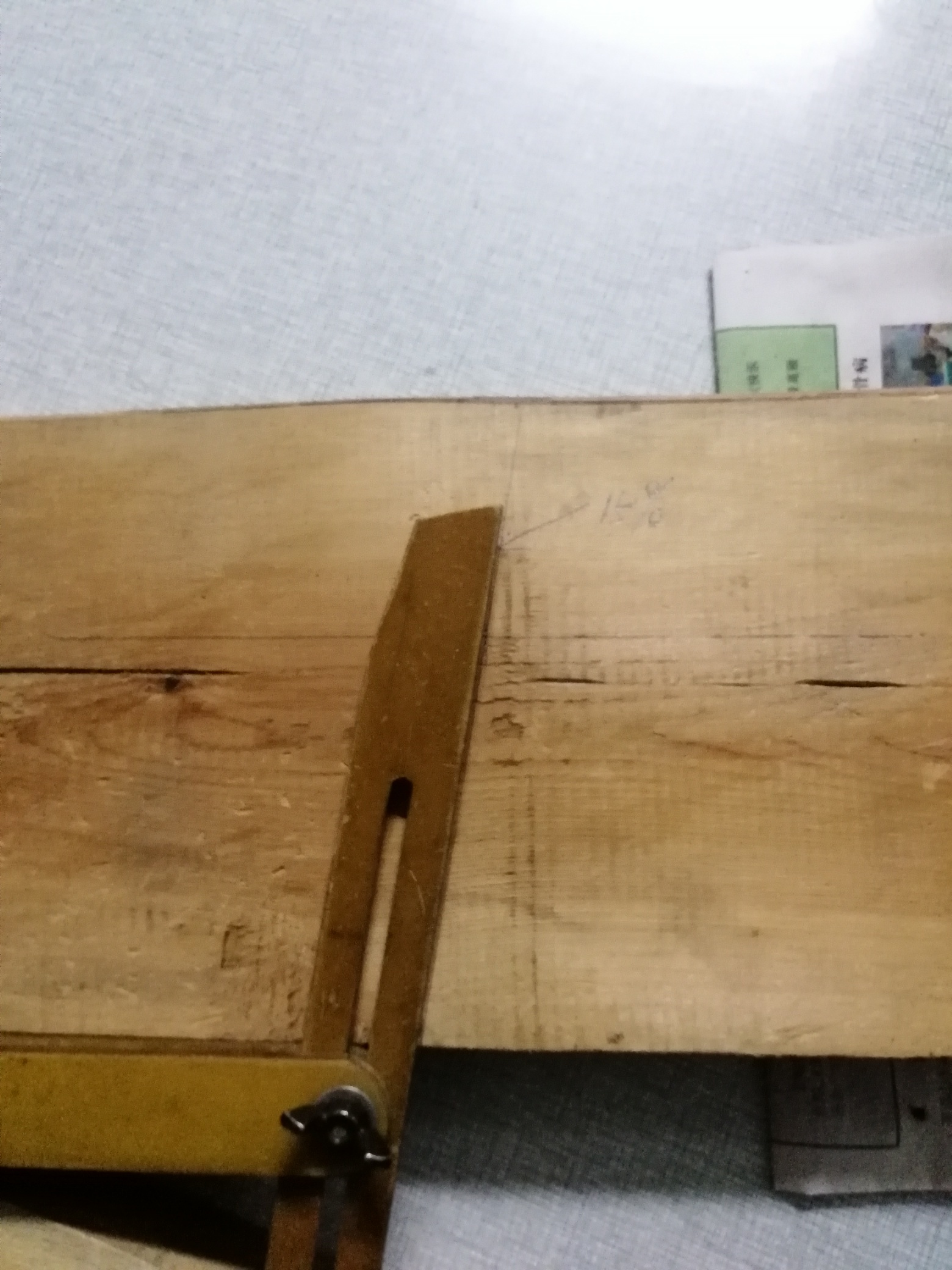

   前几张图是活动角尺定斜度的方法。
$ c: e7 x) W+ ^! b' Z   凳子面的划法，自己好好看一下教材，自己操作吧！

来自安卓APP客户端

tiankong681001

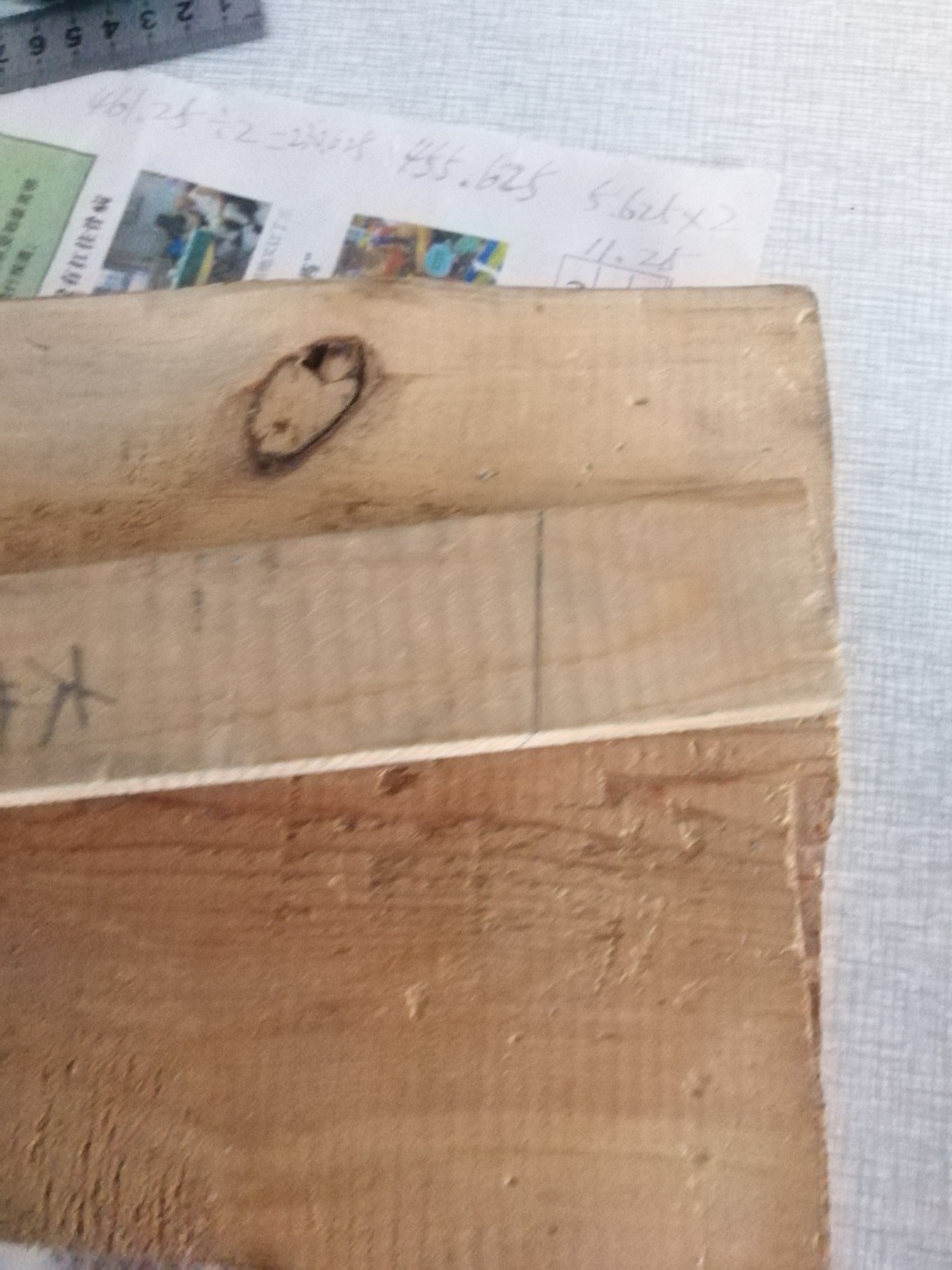

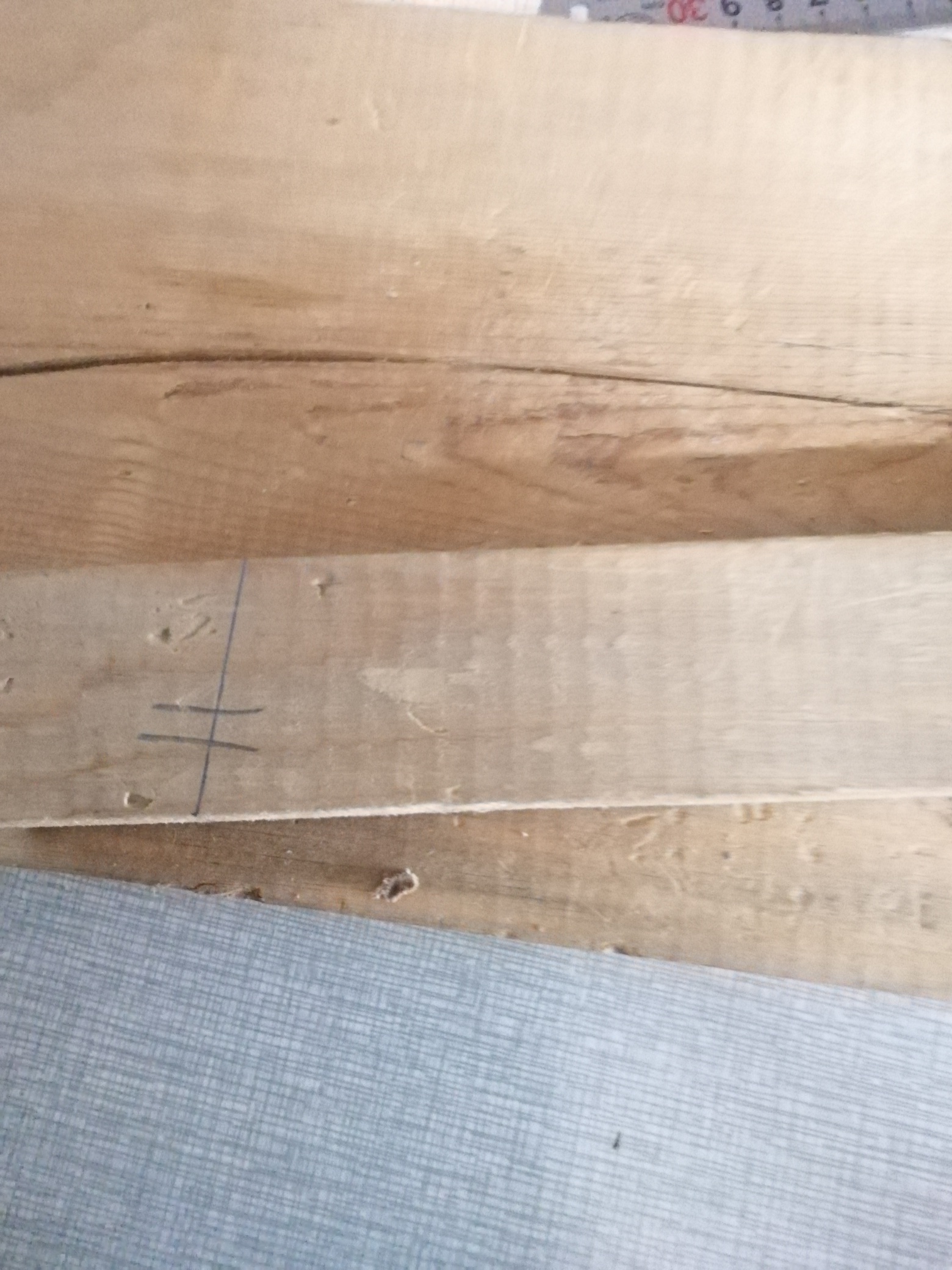

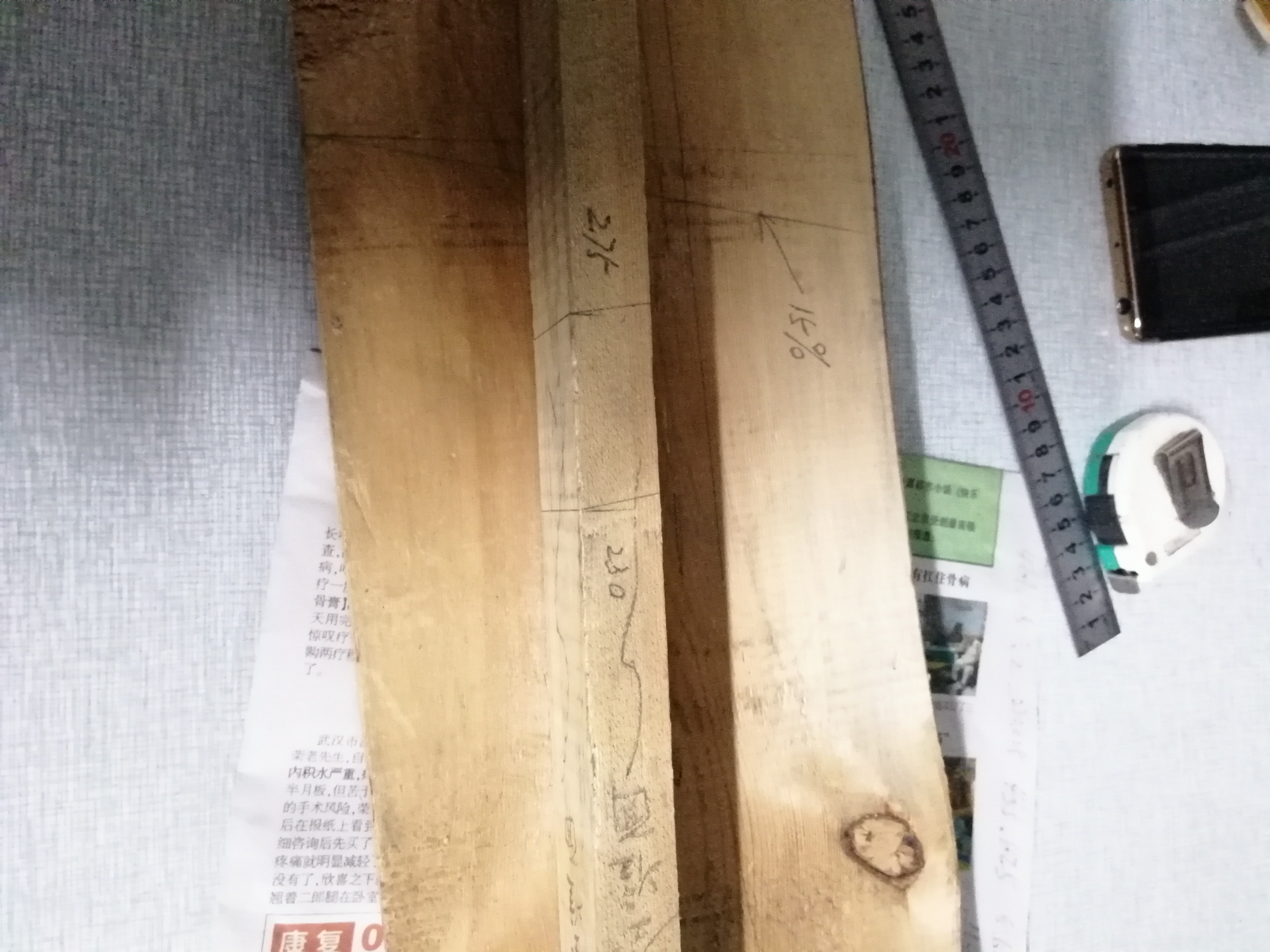

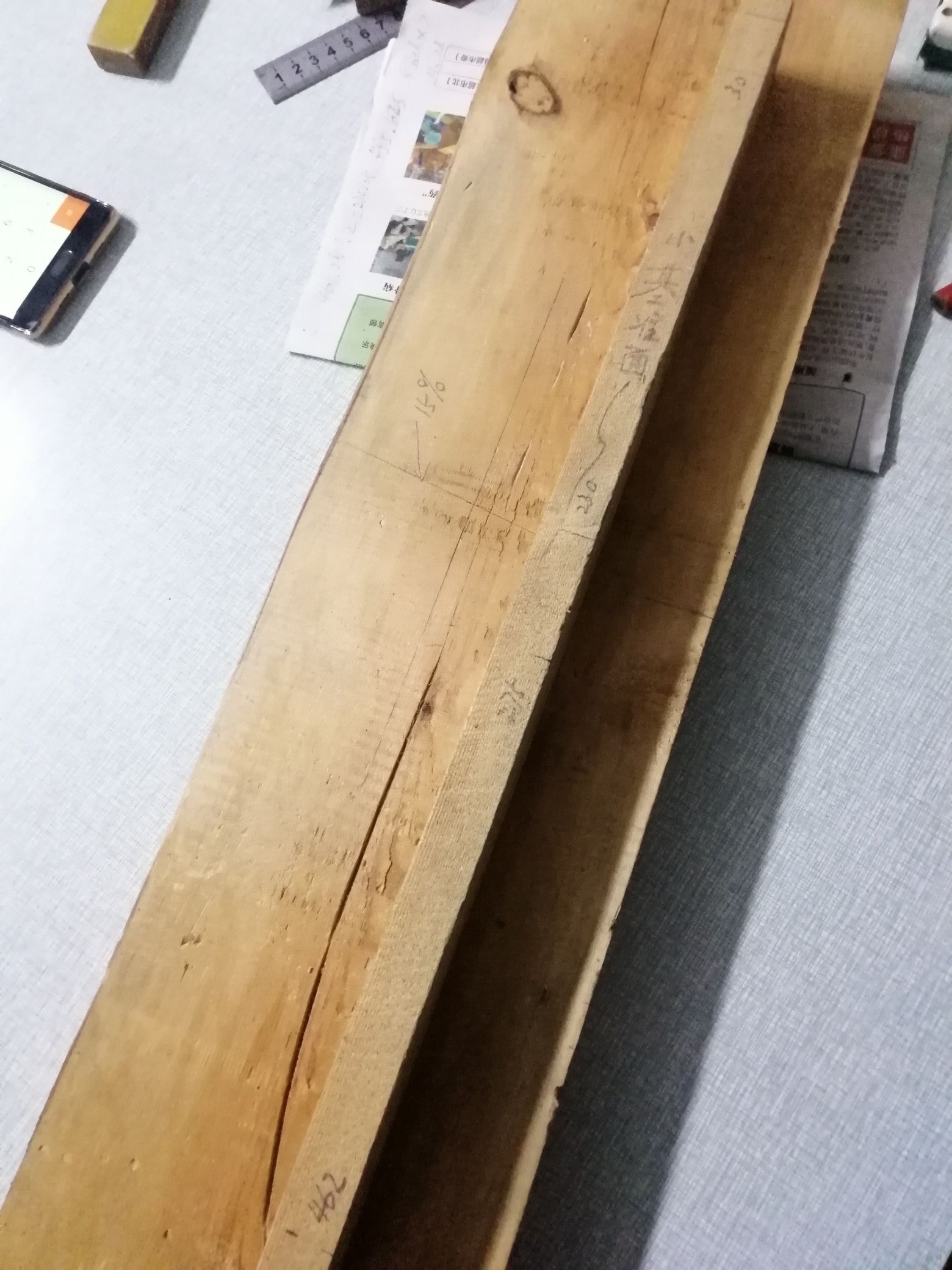

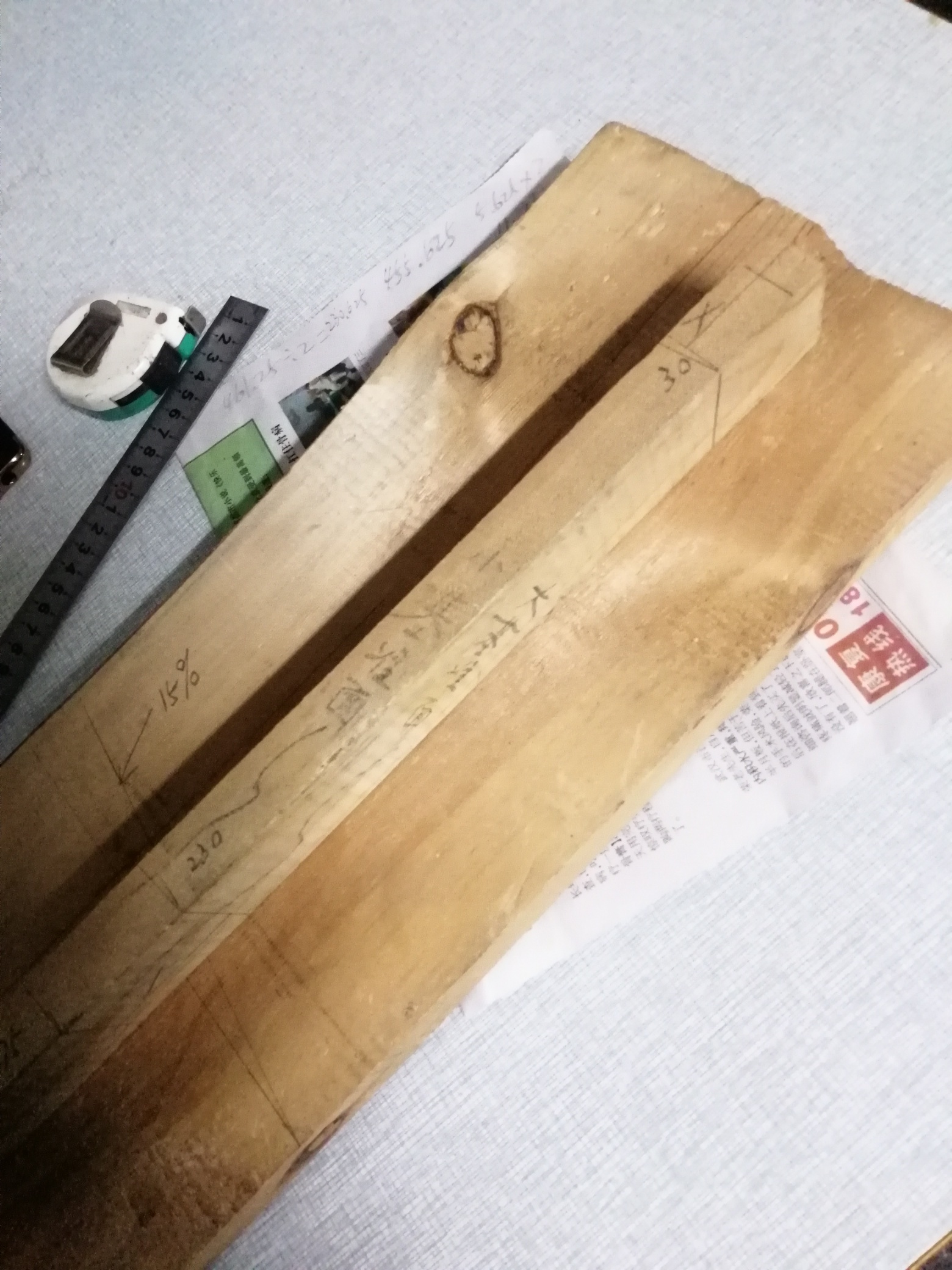

我划线的木料，不是标准腿料，只是为了教学。

来自安卓APP客户端

tiankong681001

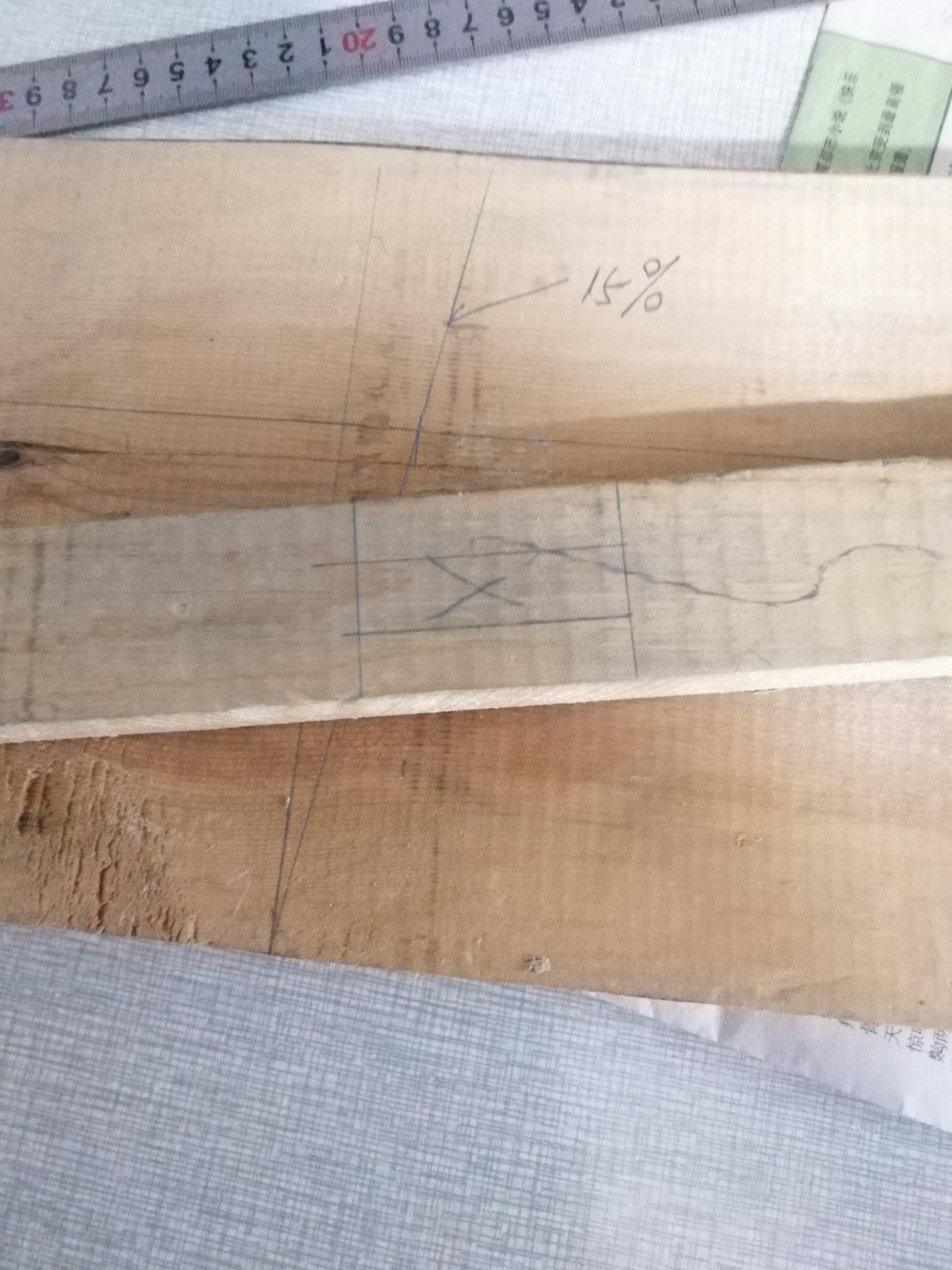

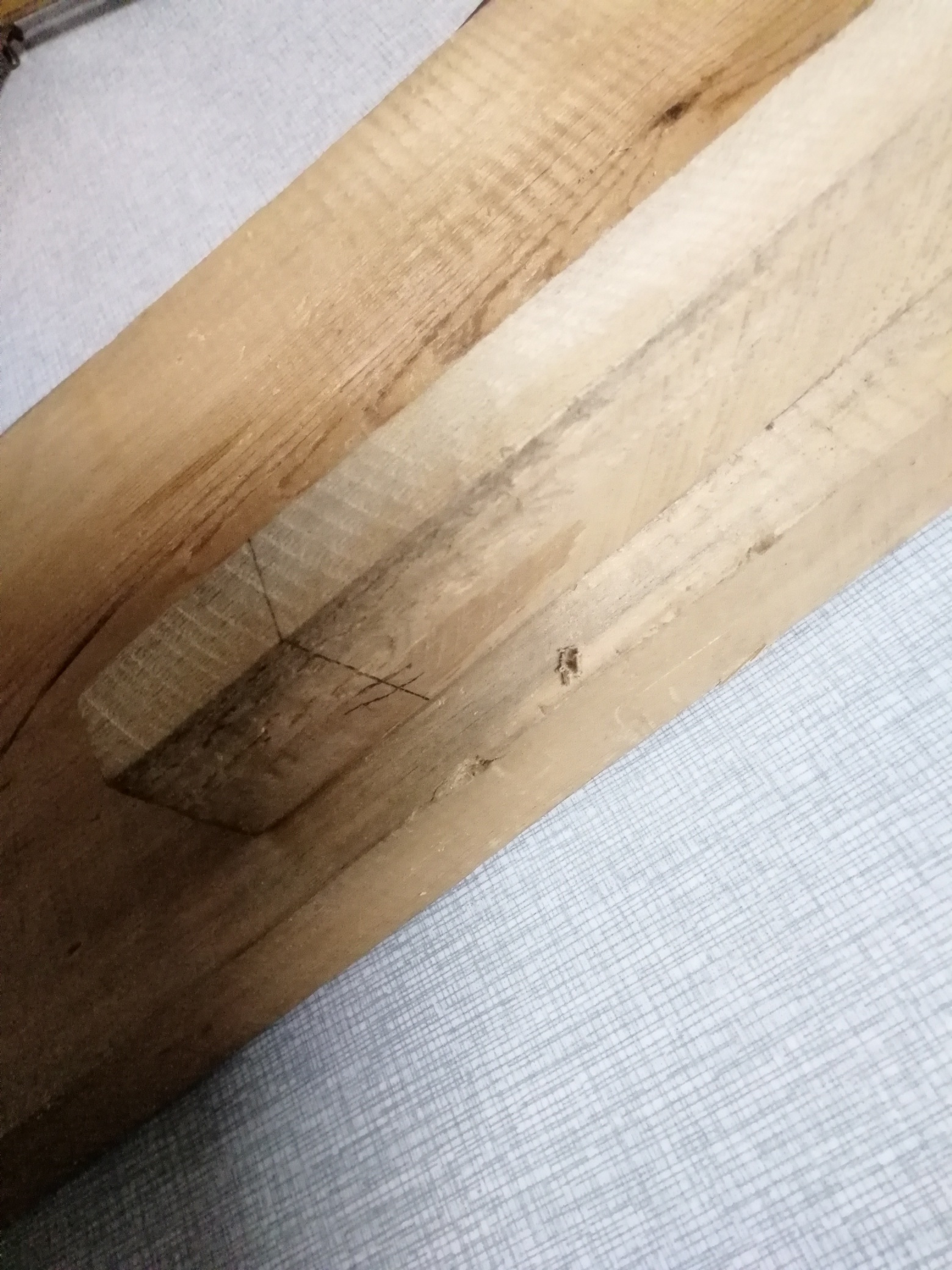

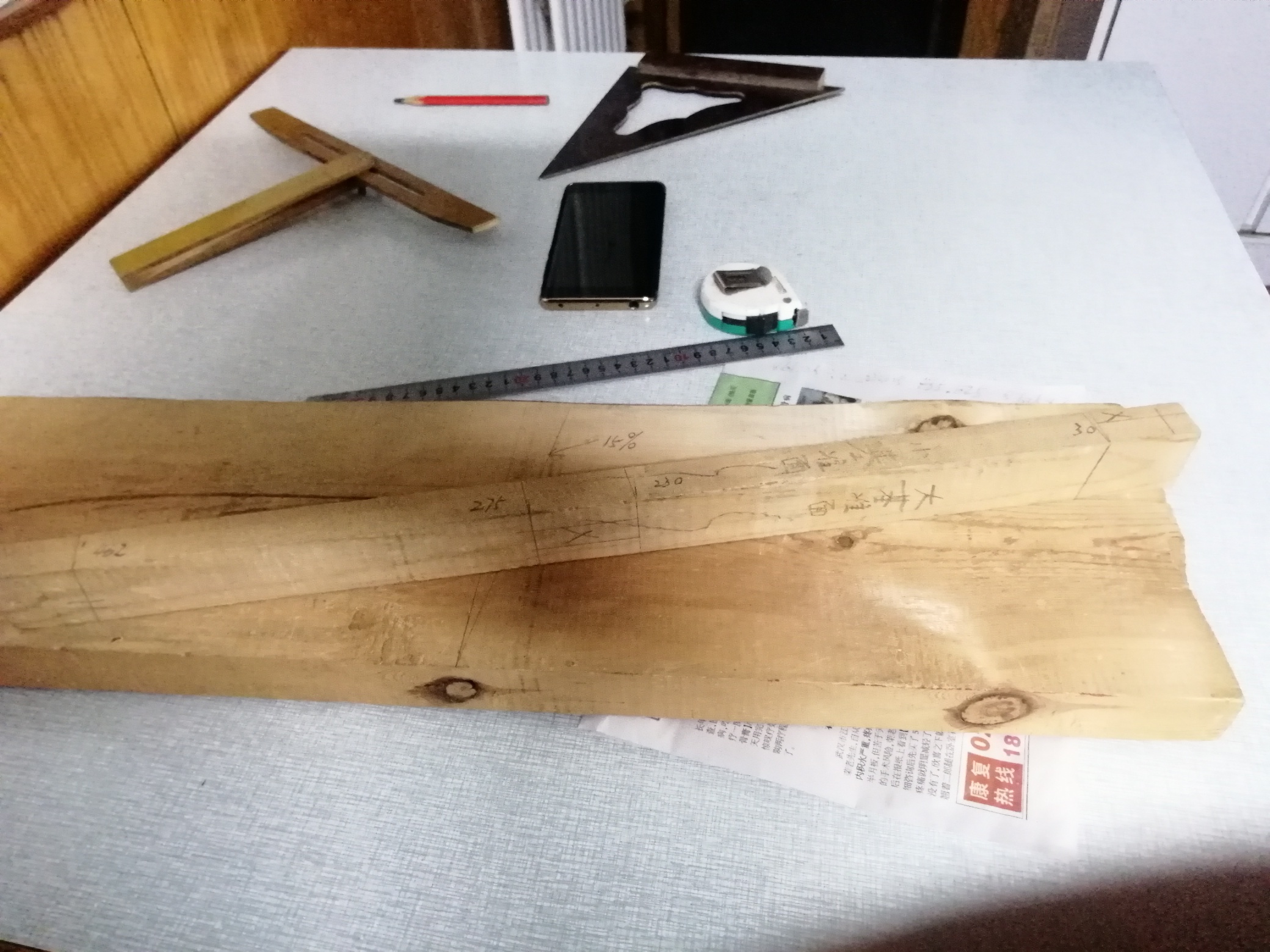

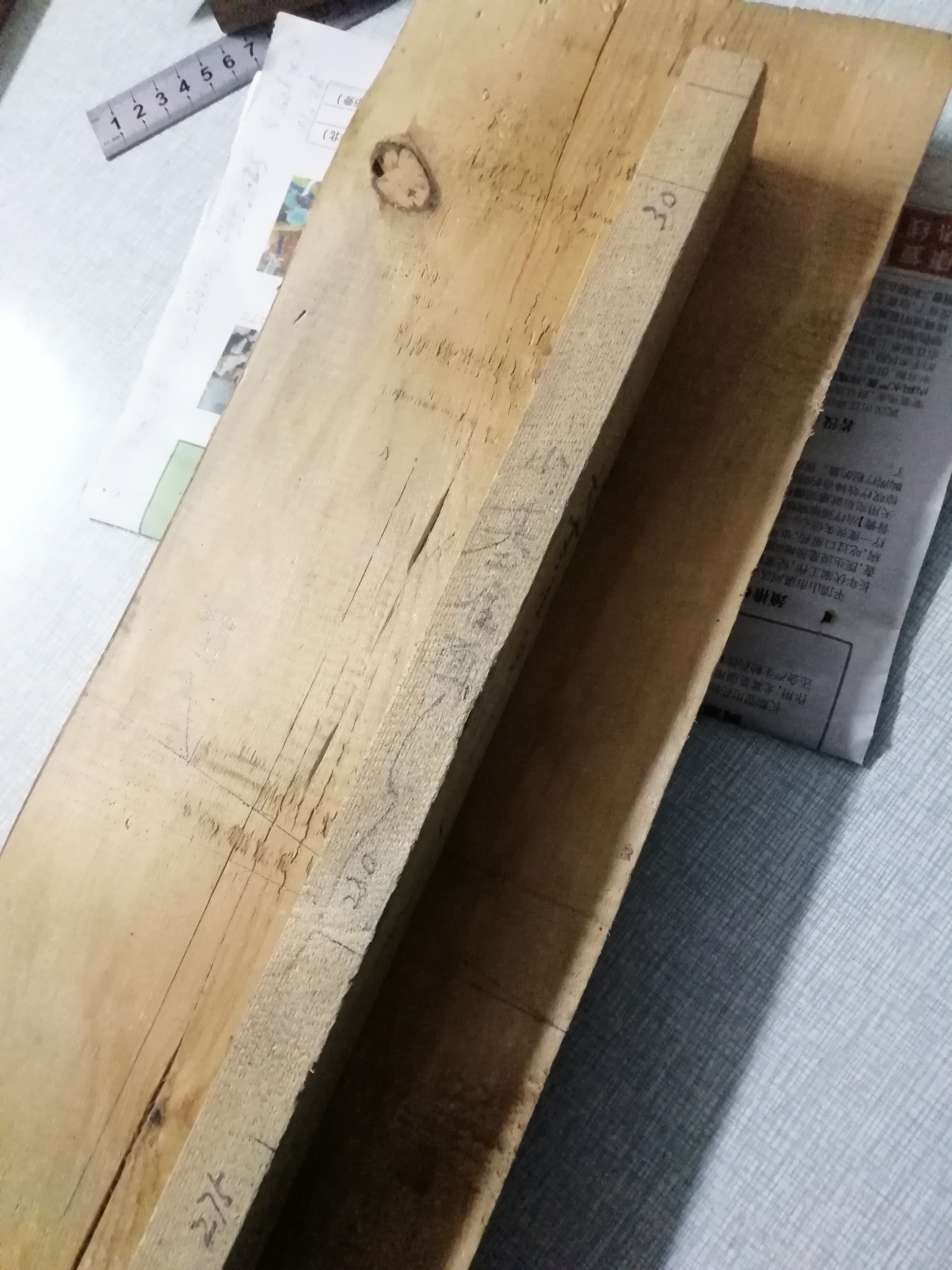

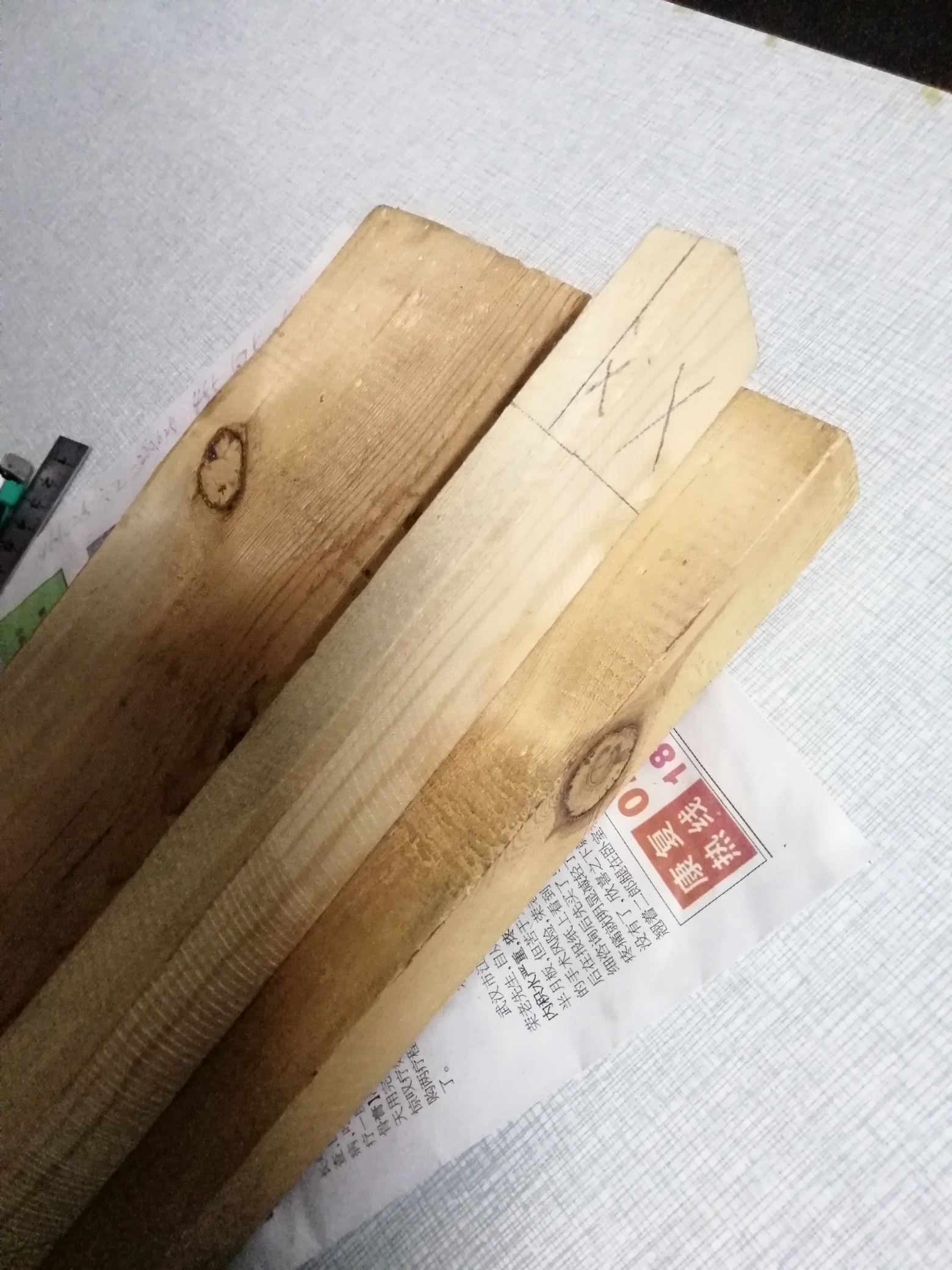

再发几张图。

来自安卓APP客户端
