求个横梁水管遮蔽吊顶设计思路

直立千古 · 发表于 2019-9-19 21:27:27

xroc 发表于 2019-9-19 19:346 _; L y8 ?, n8 V( b% T& l
你这娃儿算是没救了。
/ p F; {( V( m; I! c) i" I你问的过梁如何处理，我给的意见也是说过梁的处理方式，没人让你弄中式。5 A& L+ x- u" ?; {; I
唉码，愁 ...

我看了你的图片呀

你的结构是间隔式的局部吊顶啊,但是因为我的层高不高,做完吊顶只有2.4米,我不想入门走廊显得压抑,所以我不是很想要这种哪怕是局部都做的很厚的吊顶

而且我的走廊不是平直的一条线,而是在门口和卧室那里显得不等宽

直立千古 · 发表于 2019-9-20 00:43:00

随心驰骋发表于 2019-9-19 14:30/ R: @6 X6 v' \
水管在哪里？

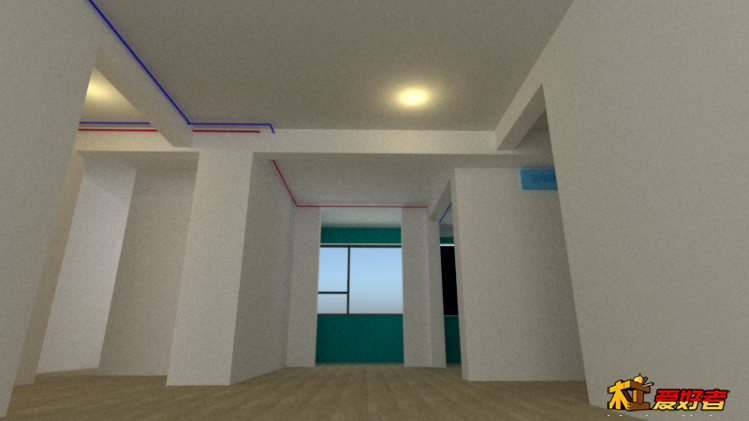

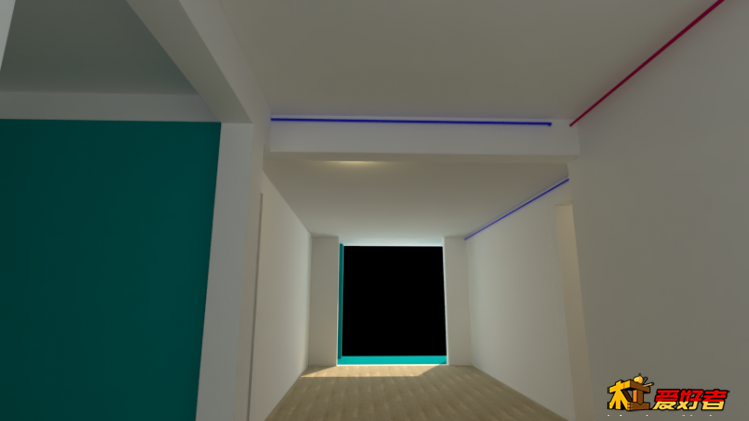

水管画完了

chenpi11 · 发表于 2019-9-20 06:19:53

垫点东西。粘个石膏线搞定，顺便电线都可以走里面

来自安卓APP客户端

598263348 · 发表于 2019-9-20 08:23:46

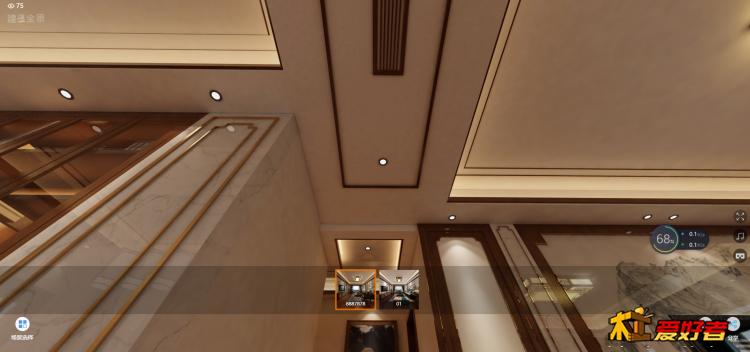

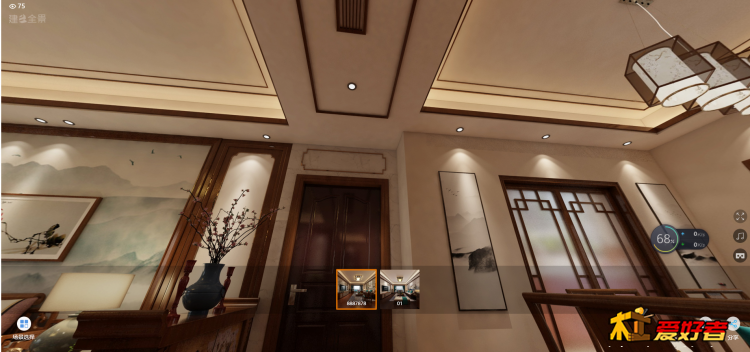

局部吊顶

直立千古 · 发表于 2019-9-20 10:57:52

598263348 发表于 2019-9-20 08:23
: _ W8 y2 }6 |- {8 x# J局部吊顶

你们怎么都喜欢这种中式风格的呀?

有没有简约原木风格的局部吊顶的?

因为简约风格要求线条简单,顶部轻盈,不像中式这般厚重

余人码头 · 发表于 2019-9-20 12:38:30

直立千古发表于 2019-9-20 10:57
$ T' x1 U/ Q5 c; R+ S9 \- c/ w( \你们怎么都喜欢这种中式风格的呀?

人家发给你是借鉴的，你的要求是别人直接给你设计。最终决定靠自己！

直立千古 · 发表于 2019-9-20 13:21:23

余人码头发表于 2019-9-20 12:38
6 X+ q* p# m8 g& L6 w, O: H, I+ P人家发给你是借鉴的，你的要求是别人直接给你设计。最终决定靠自己！

我没有找别人帮我设计,我是问有没有简约原木风格的吊顶图我借鉴一下

两种不同的设计风格是没法借鉴的

我对你楼上的所有给出建议的人都深表感谢

余人码头 · 发表于 2019-9-20 13:53:29

原木要放顶上，而且要简约风格，那只得局部了。当然每个人的对简约的理解和认识都不一样的！

随心驰骋 · 发表于 2019-9-20 14:41:57

局部吊顶只是一种吊顶的做法，
跟材料和风格没有必然关系。
决定了在管道附近做局部吊顶，
可以自己根据自己的喜好选择不同造型、不同风格、不同材料的设计。

招锦钊 · 发表于 2019-9-23 11:04:33

层高有3米就建议做吊顶隐蔽，木工师傅应该会做的，不用你多想。不然就跟我一样，做外露的不锈钢水管吧。我正在自己动手装修，水泥钢筋结构里面钻孔那真是噩梦！遇到钢筋卡住的时候把我人都甩出去了。找人钻孔的话，哪管你钢筋承重什么的，直接就钻进去，只怕你不给他钱而已。如果要绕过梁的话，只能另外用类似硅钙板（不变形、易操作、耐久）那样的东西拼些横平竖直的“盒子”遮蔽，安装方法，可以采用类似墙面隔板的方式安装，墙面先打钉，在“盒子”里面做类似三合一螺丝的结构，合上去卡住就牢固了。最后在上面只能刷灰刷乳胶漆，将缝隙也一并盖住。

招锦钊 · 发表于 2019-9-23 11:11:17

直立千古发表于 2019-9-20 00:43; o" ^5 z0 G( X, _! G/ V5 P3 r
水管画完了

刚才回复完才看到你这水管走线图。关于钻孔，重复一遍，水泥钢筋实心结构（包括承重墙和梁）钻孔是一场噩梦！在不截断钢筋的前提下开这么多孔，几乎不可能！外面哦师傅用空心水钻无坚不摧，但硬来的话很容易切断钢筋。请果断放弃此图设计，乖乖绕梁下，做隐蔽。

直立千古 · 发表于 2019-9-23 18:19:37

本帖最后由直立千古于 2019-9-23 18:33 编辑

招锦钊发表于 2019-9-23 11:11/ T9 ]) ?* @1 }& ]$ H
刚才回复完才看到你这水管走线图。关于钻孔，重复一遍，水泥钢筋实心结构（包括承重墙和梁）钻孔是一场噩 ...

你看起来很多

但是真正属于沉重横梁的孔只有冷热水各2个,也就是总共四个孔,而且都是4分管子,我的梁高超过25,打孔的标准是不超过梁高的四分之一,所以足够了

其他的穿孔穿的都是非沉重墙的,我从三维模型上分析了好一阵子,发现完全没办法避开穿梁(每根管子至少都要穿2次)

直立千古 · 发表于 2019-9-23 18:24:20

本帖最后由直立千古于 2019-9-23 18:42 编辑

招锦钊发表于 2019-9-23 11:04$ E/ G p2 s' @4 T; |
层高有3米就建议做吊顶隐蔽，木工师傅应该会做的，不用你多想。不然就跟我一样，做外露的不锈钢水管吧。我 ...

我就是因为层高不够,所以不想高大范围吊顶

目前地面有水泥抹平层,层高只有2.75米,如果铺个瓷砖,再装个吊顶(与横梁齐平的话)就只有2.4米了,太压抑,不想搞

招锦钊 · 发表于 2019-9-23 18:48:03

直立千古发表于 2019-9-23 18:24. p# u7 ] \1 j: Q) S* @& \
现在一般的住宅建筑哪有3米的层高啊,又不是那种LOFT或者挑高层& w- p! D* |2 X" y9 B& u1 s* k
. _) N4 a$ k$ T
我就是因为层高不够,所以不想高大范围 ...

我非常认同你对空间的要求，跟我的思路很像。在边上做局部吊顶盖住，并不会感觉压抑的，我认为是可以接受的方案。但我没听说有打孔不超过1/4的说法，况且，切割钢筋和不切割钢筋也不是同一回事。我们小区有人打个直径10厘米大孔也不担心，但就我而言，最好一根钢筋都不伤。你评估下风险再决定吧。

我忽然想到，做局部吊顶盖住，吊顶用灯带去装饰起来，做成间接照明也是蛮前卫的

直立千古 · 发表于 2019-9-23 18:56:04

本帖最后由直立千古于 2019-9-23 19:13 编辑

招锦钊发表于 2019-9-23 18:48
3 n$ X' l" N5 z我非常认同你对空间的要求，跟我的思路很像。在边上做局部吊顶盖住，并不会感觉压抑的，我认为是可以接受 ...

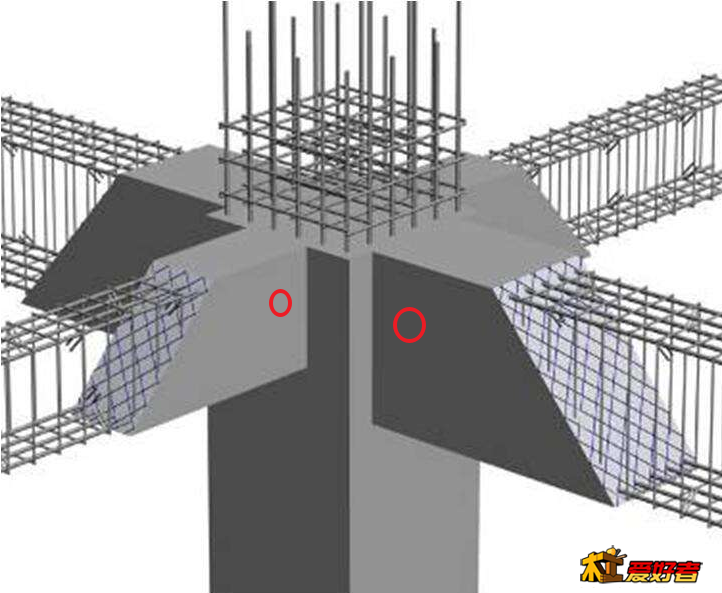

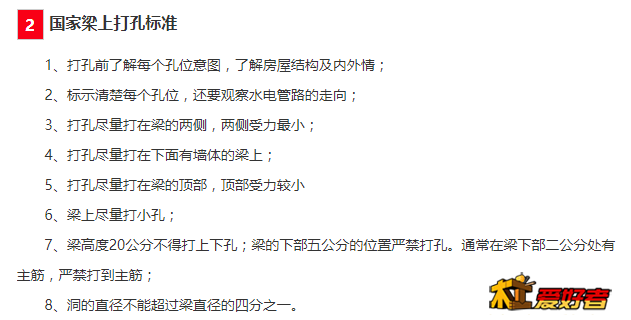

横梁打孔是有安全标准的

一般打孔的具体位置以及直径都是有要求的,而且你请人打工又不是说完全不闻不问,你还是有安全要求的

不然把梁的主筋打断了,物业会找你麻烦的

简单来讲就是距离横梁上边沿四分之一处至二分之一处打孔比较安全,这地方就算是打到了钢筋也多半是扎筋(竖的那种,起到固定而非沉重作用的钢筋)
