设计了一款雕刻机，请大家看看

鸡蛋 · 发表于 2019-9-18 15:09:29

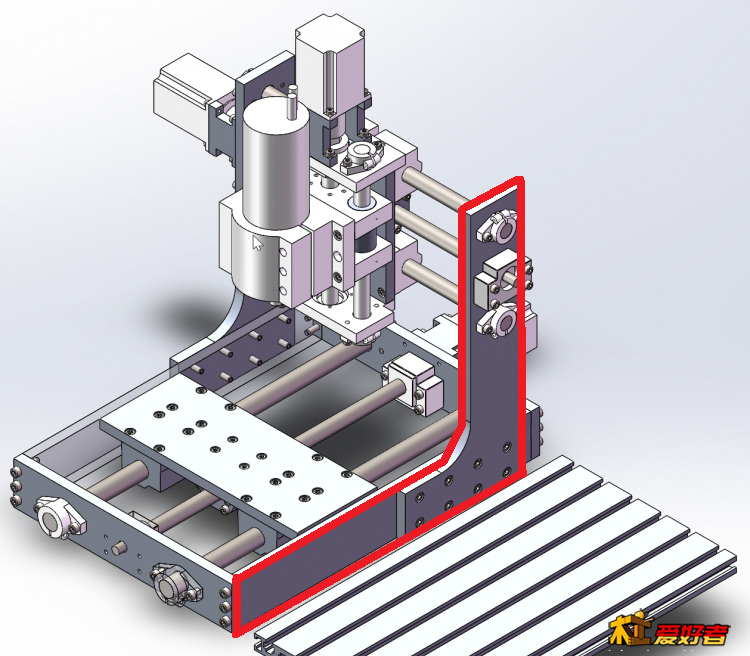

Z轴的那两个边框立柱为什么不和下面的框做在一起成为一体的呢?
反正加工的时候是线切割加工的，做成一体的整体强度要高很多，不用8个螺丝固定那么就少了调整的步骤，可以提高整体精度。
另外Y轴光轴上两个滑块靠的太近了吧，这是为了行程放弃了精度啊。

laxnrj · 发表于 2019-9-18 16:43:07

鸡蛋发表于 2019-9-18 15:09
% v! Y0 D5 G5 ? D# dZ轴的那两个边框立柱为什么不和下面的框做在一起成为一体的呢?
2 S4 w* P) S2 n3 b反正加工的时候是线切割加工的，做成一体的 ...

加工成一体会不会增加预算？不知道做成铝板和加工费需要多少，铝板换成20mm厚的不知增加多少钱。Y轴是窄了点。

zm62 · 发表于 2019-9-18 17:34:14

好创意，

x1963 · 发表于 2019-9-19 02:21:13

给你参考一下，我买了16CM*58CM*18mm铝合金板6061T6材质，2块，220元。

zajia · 发表于 2019-9-19 06:38:30

光轴的机子间隙会很大，谈不上什么精度。建议加大投入换线轨，否则会后悔的。

千千百度 · 发表于 2019-9-19 09:04:33

能提供SLDASM文件吗？

鸡蛋 · 发表于 2019-9-19 09:33:41

加工成一体的话可以少加工16个固定孔，加工费应该更便宜吧，安装也会简单很多。

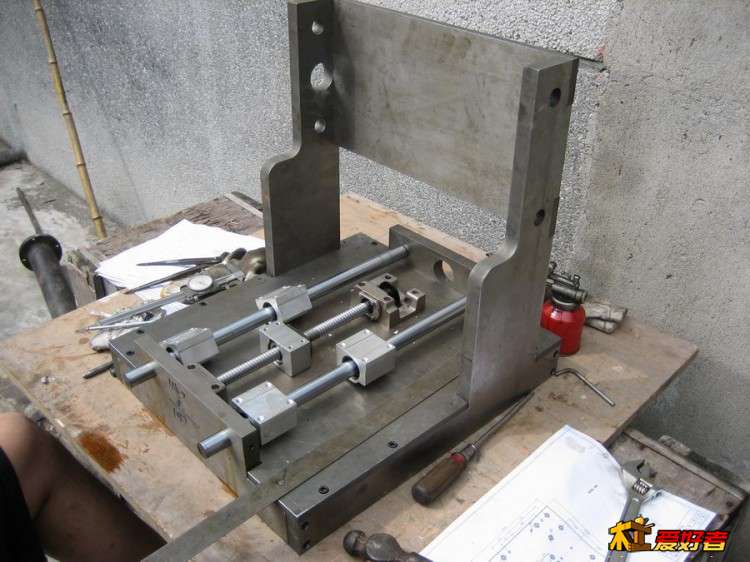

看看我的固定龙门光轴机架，用的是20mm厚的钢板。

laxnrj · 发表于 2019-9-19 11:33:18

鸡蛋发表于 2019-9-19 09:33+ j! f6 G% n7 @- y6 k8 P
加工成一体的话可以少加工16个固定孔，加工费应该更便宜吧，安装也会简单很多。, o- y O* p$ M6 g/ k2 S- ~
看看我的固定龙门光轴机架 ...

你这个钢板机钢板和加工费多少钱？

鸡蛋 · 发表于 2019-9-19 16:28:10

laxnrj 发表于 2019-9-19 11:33% }$ h4 K& w% U. H3 l, d
你这个钢板机钢板和加工费多少钱？

08年的机，价格放到现在没有参考意义了。

qq7426 · 发表于 2019-9-19 18:46:51

这成本也不低，装好我感觉你会后悔的

。光轴中间悬空，稳定性不如方轨定住的。

云伴君心 · 发表于 2019-9-19 22:31:24

往事随风去吧发表于 2019-9-18 12:206 d4 G: |2 v) [3 @" S
BKBF有楼主这种安装方法么？
% i( x) O. X5 _自己加工这个座子吗。

是可以的，我就这样干过。立卧都有安装孔的。

laxnrj · 发表于 2019-9-20 07:29:11

qq7426 发表于 2019-9-19 18:46
6 Q. F: x @+ j1 R* j这成本也不低，装好我感觉你会后悔的。光轴中间悬空，稳定性不如方轨定住的。

看到大家都说方轨稳定、精度高，准备再画一台方轨的。

qq7426 · 发表于 2019-9-20 09:18:45

laxnrj 发表于 2019-9-20 07:29+ g$ s& G; m7 a1 d- t2 ]- B
看到大家都说方轨稳定、精度高，准备再画一台方轨的。

最主要的是方轨每6CM有个螺丝定住，而圆轨只是两端固定。没法比。。。

往事随风去吧 · 发表于 2019-9-20 09:48:12

云伴君心发表于 2019-9-19 22:31" B) F; ~& @- g3 Z$ V" E) d
是可以的，我就这样干过。立卧都有安装孔的。

BKBF侧装，你不感觉很另类么？

既然如此，为什么不用本来就是应该侧装的FKFF了。

云伴君心 · 发表于 2019-9-20 10:30:23

往事随风去吧发表于 2019-9-20 09:48+ r0 n/ p; L- J
BKBF侧装，你不感觉很另类么？8 v% f0 l ?% M4 a
既然如此，为什么不用本来就是应该侧装的FKFF了。

因为手里正好有就不再买了
