实际自动换刀的条件：
1.硬件部分必须有一能自动换刀的主轴，机械安装了原点（因为所有换刀与对换刀就是按机械坐标来实现的）；
2.软件上安装mach3软件（有点废话）；

3.输出2是控制松夹刀具的气动电磁阀；

4.我这换刀VB是按直排刀结构写的，其它结构只作参考，就算按直排刀结构也要调试的，不是说一拿到就能直接用，切记切记！！
//--------------------------------------------------------------------------------------------------------------------
以下是换刀VB文件说明（M6Start.m1s）,放在：Mach3\macros\Mach3Mill下

说明（都是根据自己的实际情况填写）：

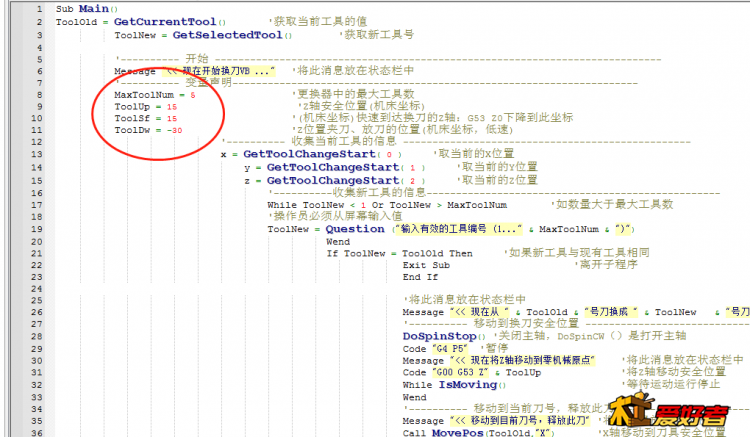

MaxToolNum = 5//换刀最多人刀数，这里最多是5把刀 ;
ToolUp = 15 //Z轴升到多少，能确保每把刀的安全机械位置；
ToolSf = 15//此数为了减少换刀，尽量把刀快速降此位置，当然也可以与上面=ToolUp；
ToolDw = -30//这个就是松紧夹头、刀的机械位置；
//--------------------------------------------------------------------------------------------------------------------
下面是说明第把刀的X、Y轴的机械位置，根据自己的实际情况填写：

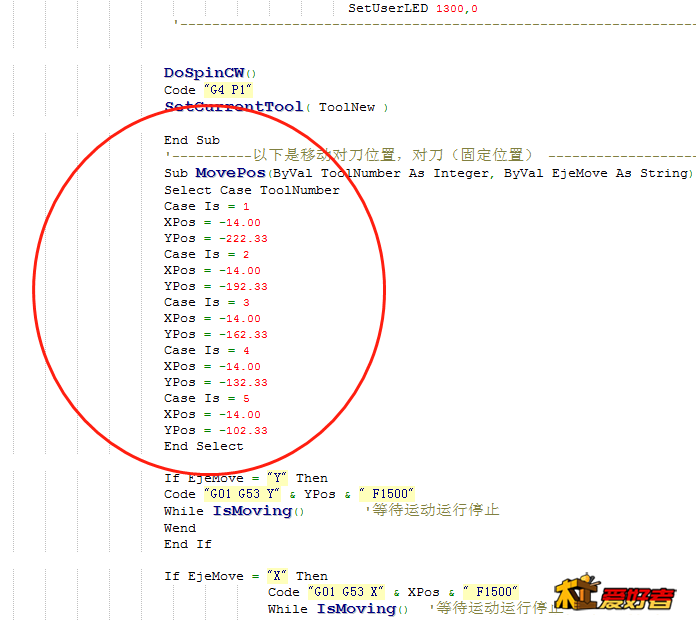

如：Case Is = 1
XPos = -14.00
YPos = -222.33
就是第一把刀的位置在X-14,Y-222.33
//--------------------------------------------------------------------------------------------------------------------
最后是对固定位置对刀的说明（每次换刀后都要对刀）

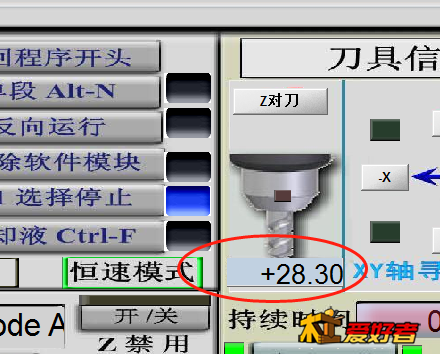

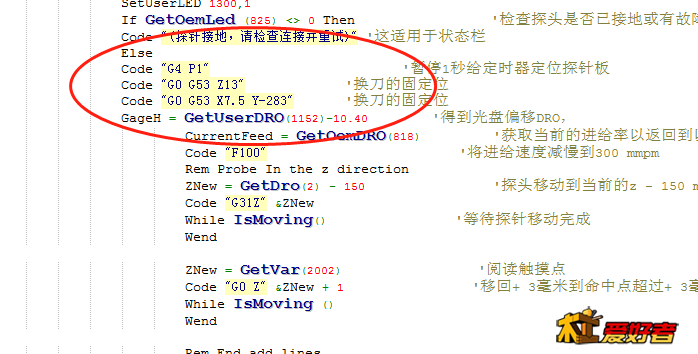

其中要修改主是：GageH = GetUserDRO(1152)-10.40，其中“GetUserDRO(1152)”就是我们常常见介面填写如图，就是对刀与工件的高度差（请根据自己的实际情况填写），我这个实际就是：GageH =28.3-10.4

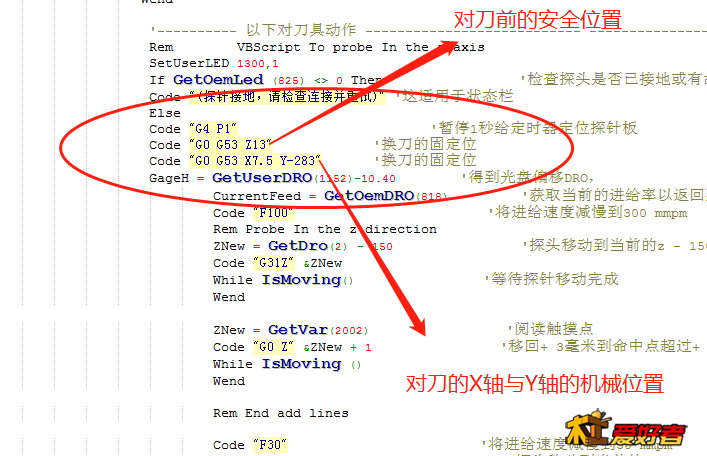

对刀的固定位置在


最后就是换刀的方法：对了，输出2是控制松夹刀具的气动电磁阀
T1M6

最后是上传包打好的文件

想要自动换刀可以进来，分享、整理下过程）分享开源全部文件.rar (602.5 KB, 下载次数: 121)

2019-9-9 17:38 上传

点击文件名下载附件

百度链接: https://pan.baidu.com/s/1dNGZvAmXWL1AjgrUm_emRQ 提取码: sv9u




补充内容 (2019-9-11 17:26):
上面的打包文件有问题，无法打开，但此贴无法修改，请去这下载： https://pan.baidu.com/s/1BC1lom5e-q6Jk9OoqN1xYw 提取码: 9vzk
