也 DIY 旋风集尘器

caifengpeh55

hdbike999

# a/ E8 _/ D3 d6 v; V/ P

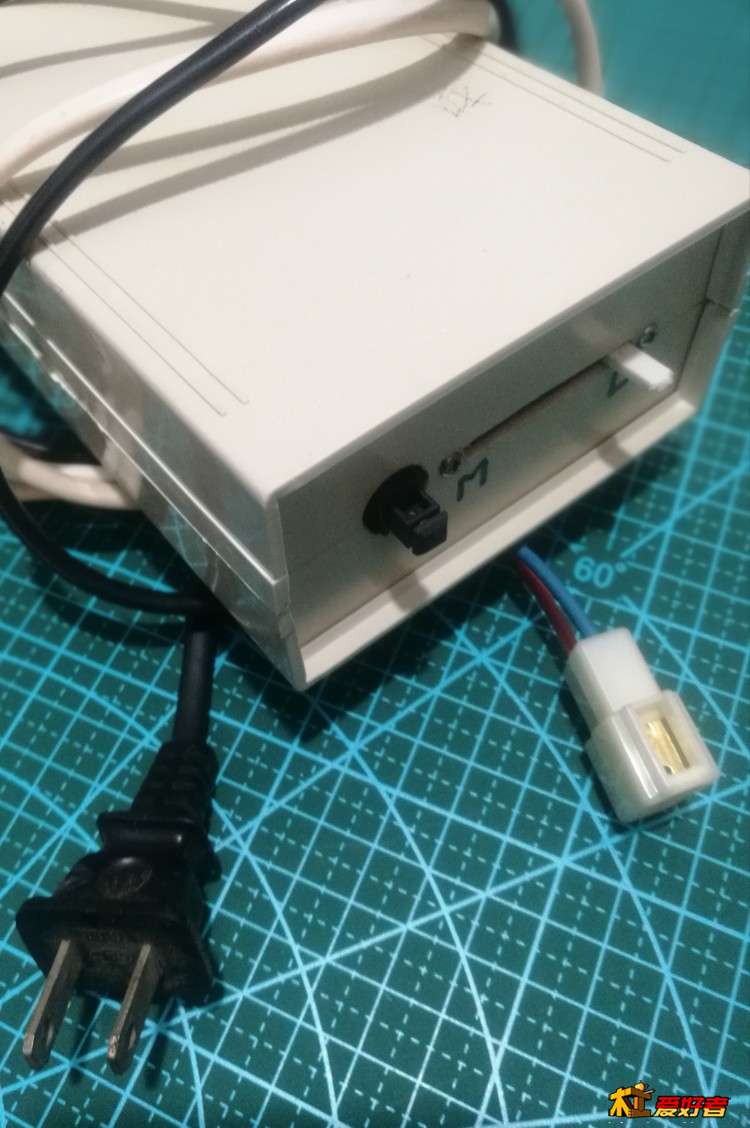

; }- K! A. e. i. P$ }9 u电控盒子

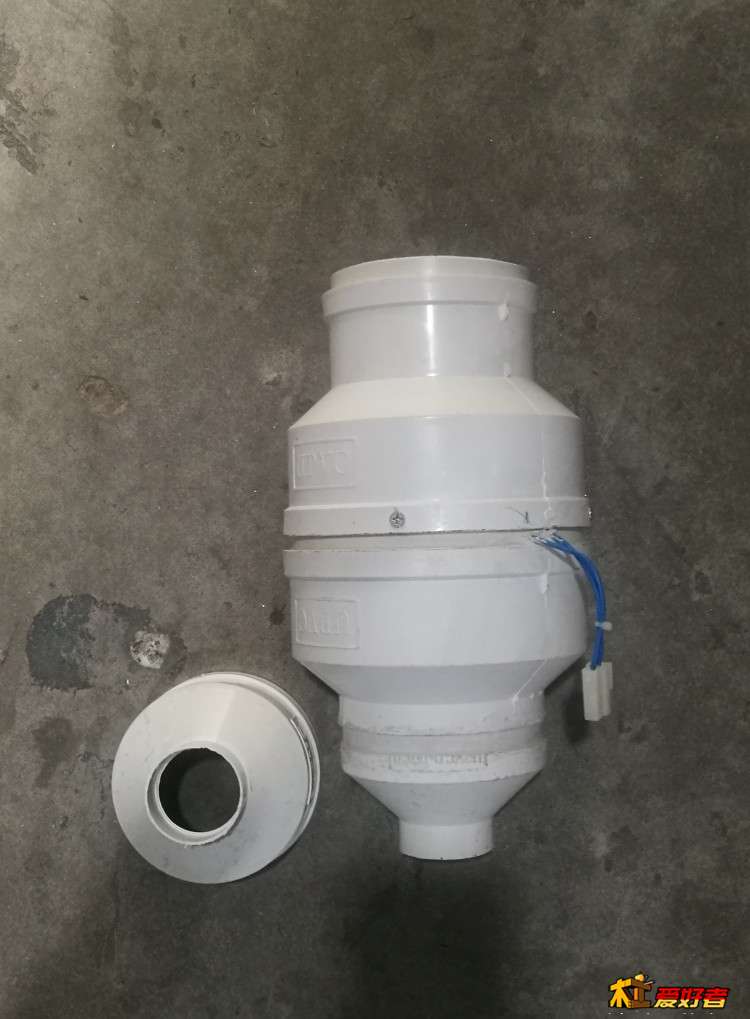

风机组件
% a+ ~& i5 C+ d: E
( C/ G. ], X( F  s制作过程中没想发帖就没有拍照。
经过三小时连续开机，总结一下：
1，负压足够我在不到二十平的小车库移动使用，开机后大桶有凹瘪。
$ D% E- f' y! M( v2，电机和电控盒温升很小，三个小时只是稍温，并且稳定。室温27度。
3，噪音就是我室内风扇的声音，完全不受影响。
4，除尘效果明显，室内直排，出风口无任何可见细微浮尘。
4 e% w4 I, o2 t* }% u% e$ j5 a5，需要改进的地方：

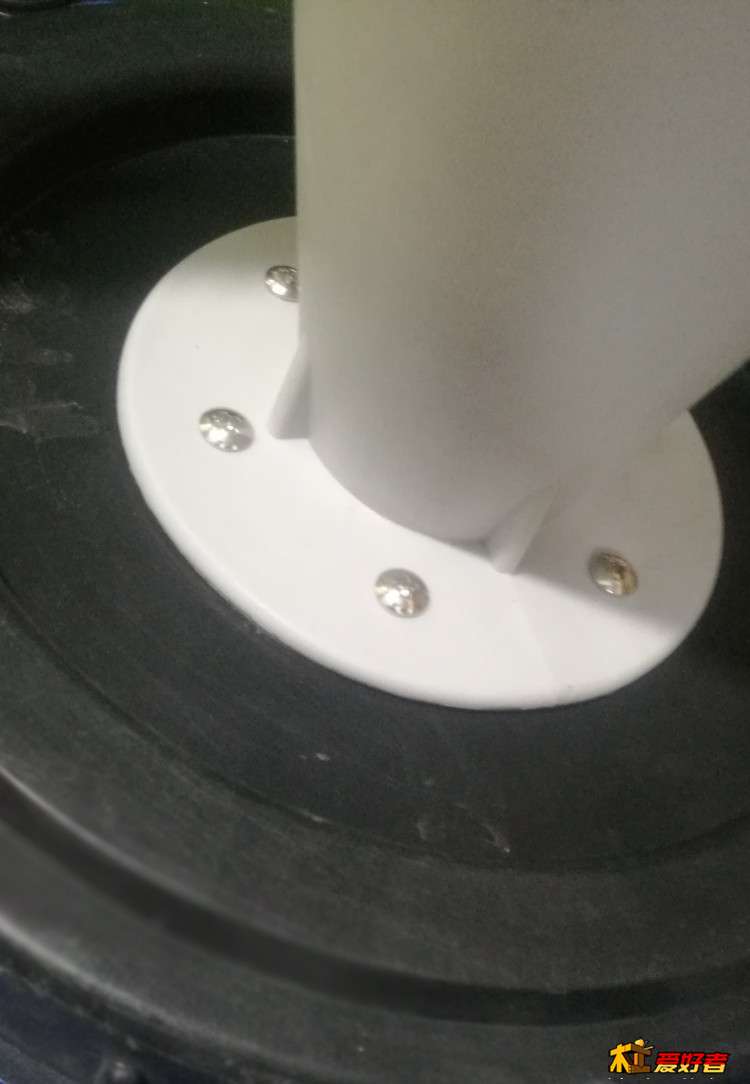

一是旋风筒的细脖子，强度需要加强加固，因为需要经常移动难免有头重脚轻的嫌疑。
9 }# q$ q: ~' Y' g. F二是出风口增加一个汽车用的空气滤芯，进一步保证室内空气洁净。
# T. S% A5 j  M3 s5 W: J三装四个轮子，方便移动。
. {4 O, C& b- q' g
+ C* i5 _) R% T$ y6 _车库党、够用就行。
# \  H! X" `! d9 \. y5 Q: `- {下一步琢磨琢磨配合各种工具的各个吸尘口。
: ?) V6 |- M0 D2 m6 g& @, e

15930060869

hdbike999 发表于 2019-9-5 23:37
所有部件严格保持同轴和对称，其他请看上一楼的回复。

- P6 |; s( y$ d. Z6 f) P, f晓得了   3Q
0 S6 {; Y$ s% j1 H

撸撸班

谢谢楼主分享，参考一下。

来自苹果APP客户端

撸撸班

请问楼主和各位大佬，问家用一般需要多大功率的电机，多大风力？

sd-song

铣床西马特么？想请教这个东西可以清理铣床么？有时候有乳化液。

hdbike999

撸撸班 发表于 2019-9-7 14:19
0 a5 O  K  u% X* X! ~, `请问楼主和各位大佬，问家用一般需要多大功率的电机，多大风力？

$ K, X; i$ P3 t个人觉得，家用除尘的话500~750W足够了，再大就得承受噪音、系统占用的空间和电费的负担。
$ W& P2 M: F4 q7 C2 A我下一步想用200W左右的无刷高速电机试试，因为不带载，所以只要结构适当，应该能用。
# }3 ?" S- t5 E4 b; `4 O  |/ Q% k5 c

hdbike999

sd-song 发表于 2019-9-7 17:07
铣床西马特么？想请教这个东西可以清理铣床么？有时候有乳化液。

不是西马特，扬州机床定配的，金工床。可以清理车铣加工后产生的渣滓，需要固液分离。
芝麻床子使用乳化液加工时本来就不会有扬尘，我是用输液器滴注、鱼缸泵循环，基本没有飞溅，也就是干完活打扫卫生用用。

这个集尘器主要用于木工加工和打扫卫生使用。


! p# d( e( e" N, A" J; B- T# ^
+ f5 J! G. y2 K  g' ]% M$ H

撸撸班

hdbike999 发表于 2019-09-07 19:47
  ?! S6 A; Q( E8 @' B% l个人觉得，家用除尘的话500~750W足够了，再大就得承受噪音、系统占用的空间和电费的负担。
我下一步想用200W左右的无刷高速电机试试，因为不带载，所以只要结构适当，应该能用。

$ o; m( f' v( B; [$ @" Z' B- M谢谢，我也在看550，750的两种，有种类型的中压风机比较静音，60分贝以下，就是价位也美。便宜点的就80分贝以上了，纠结了

来自苹果APP客户端

hdbike999

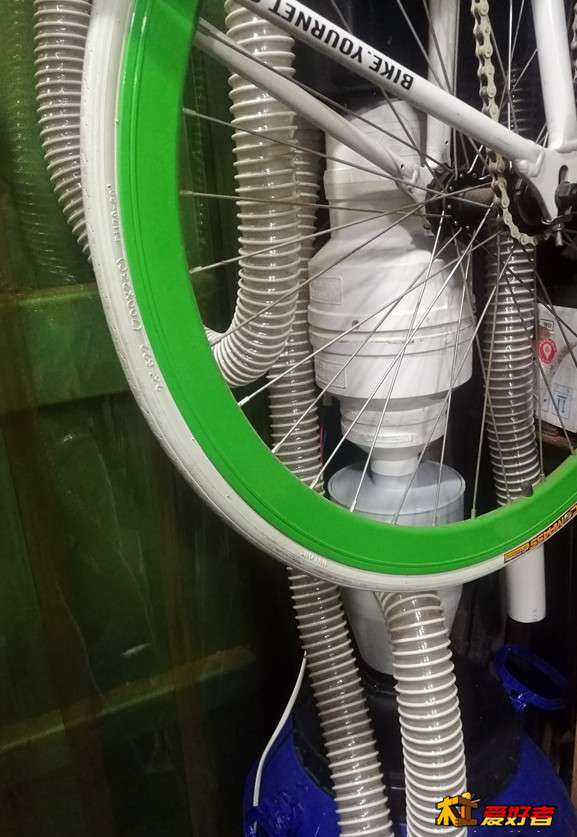

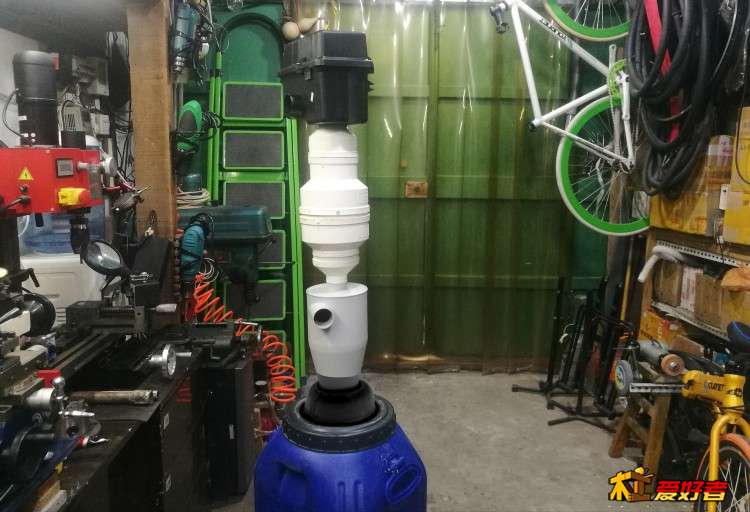

完工，扔到角落，投入使用。
3 L5 v9 J& ~$ \; M2 _: u, \0 @( d

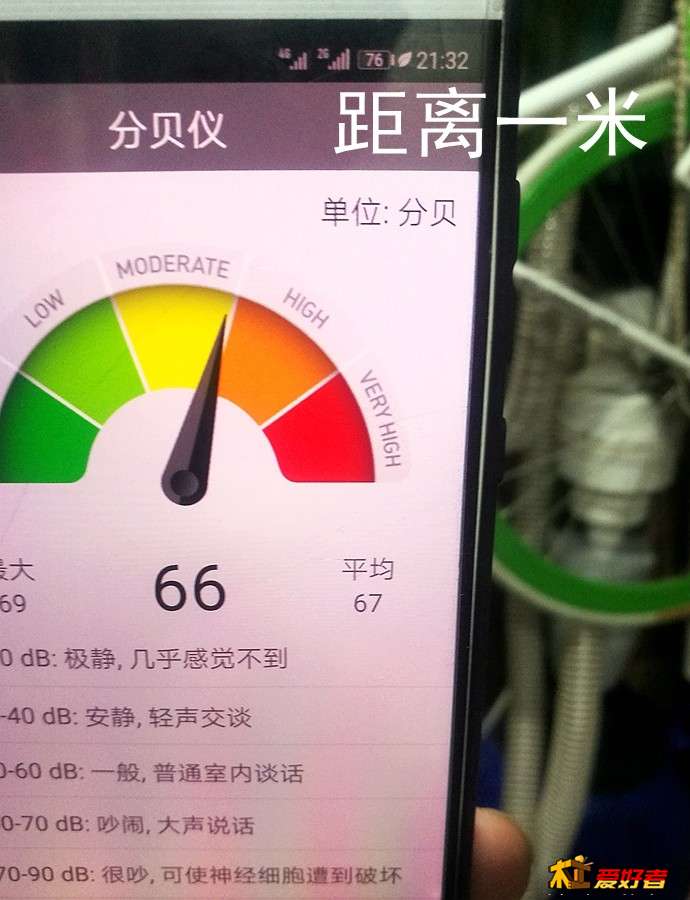

1 o* r& e" [# u9 o用手机在距离一米的位置测了一下噪音，供参考吧。
完毕。

pinguo

准备也做一个，楼主的贴子很有参考意义
