木工桌开工标记，图纸分享。

极地弧光

清和博衍 发表于 2020-2-20 00:37
一前一后顶在刨身侧面的造型上，非常稳定，这点不用担心。

想明白了，这样的话应该好仿出来了，原来以为要在刨身侧面打孔，球墨铸铁还有点不敢打，怕裂了。如果是靠螺丝在刨身侧面顶着夹得话，就不用了动刨子了，挺好
4 q5 j4 U# ]+ p3 _, m- R( z- x; f

清和博衍

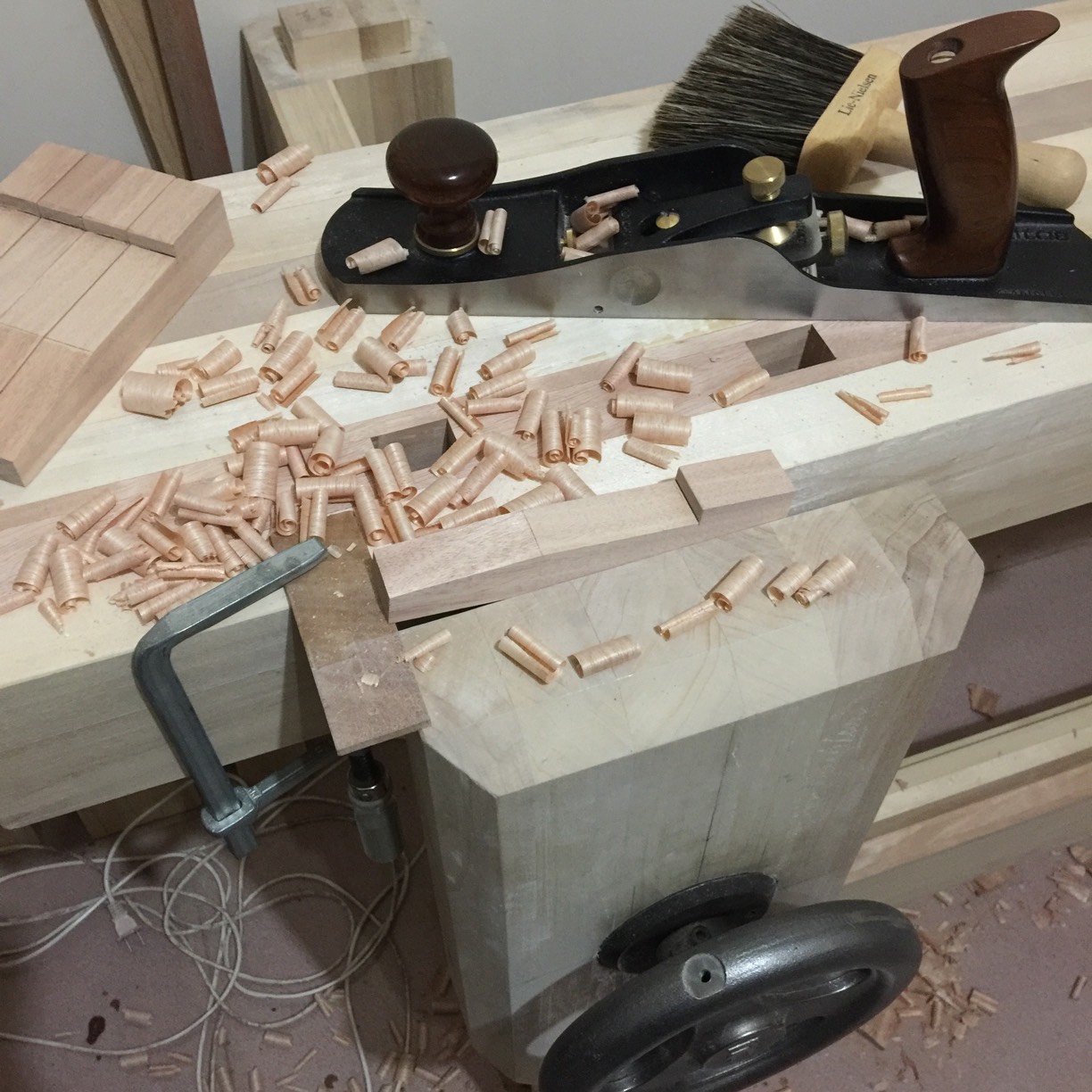

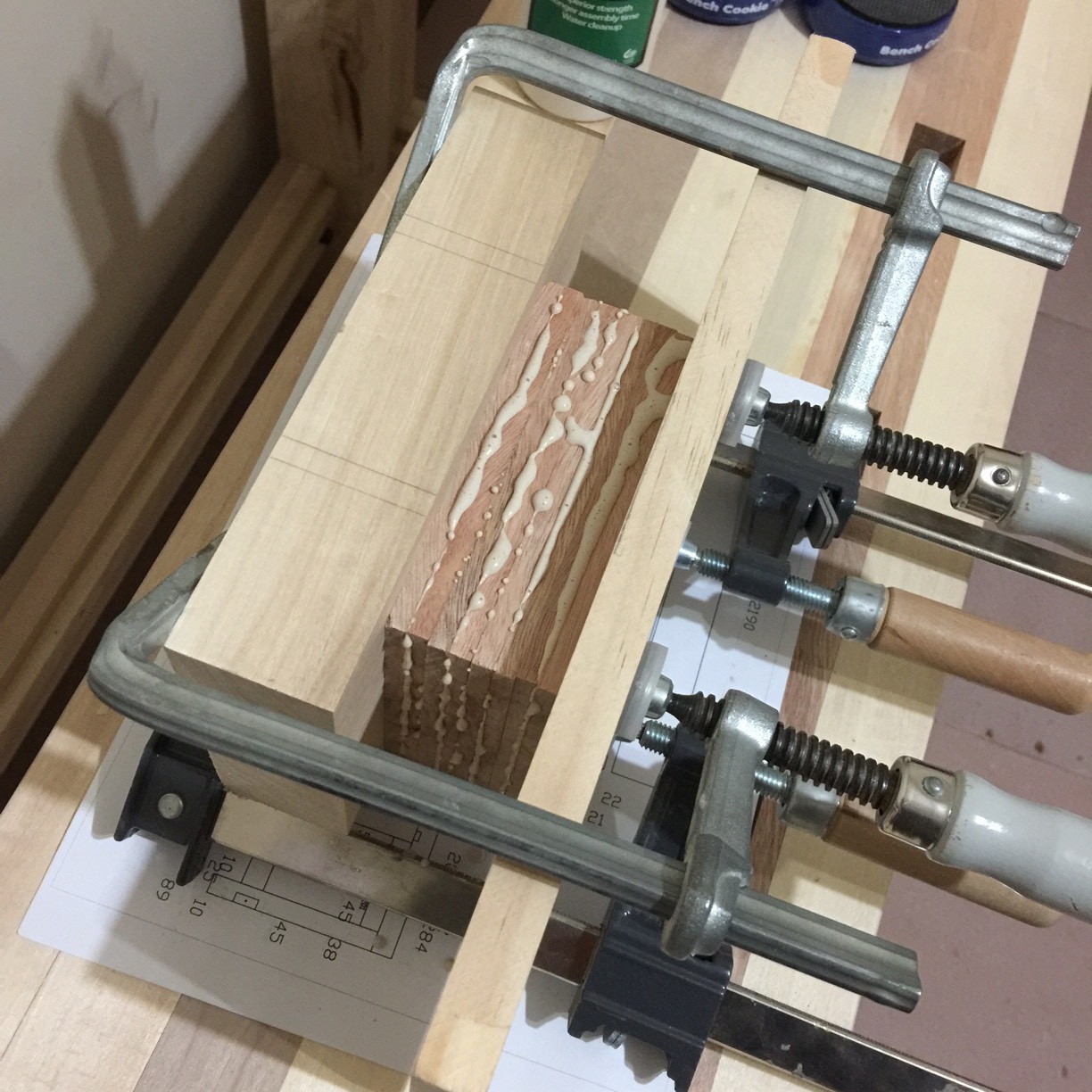

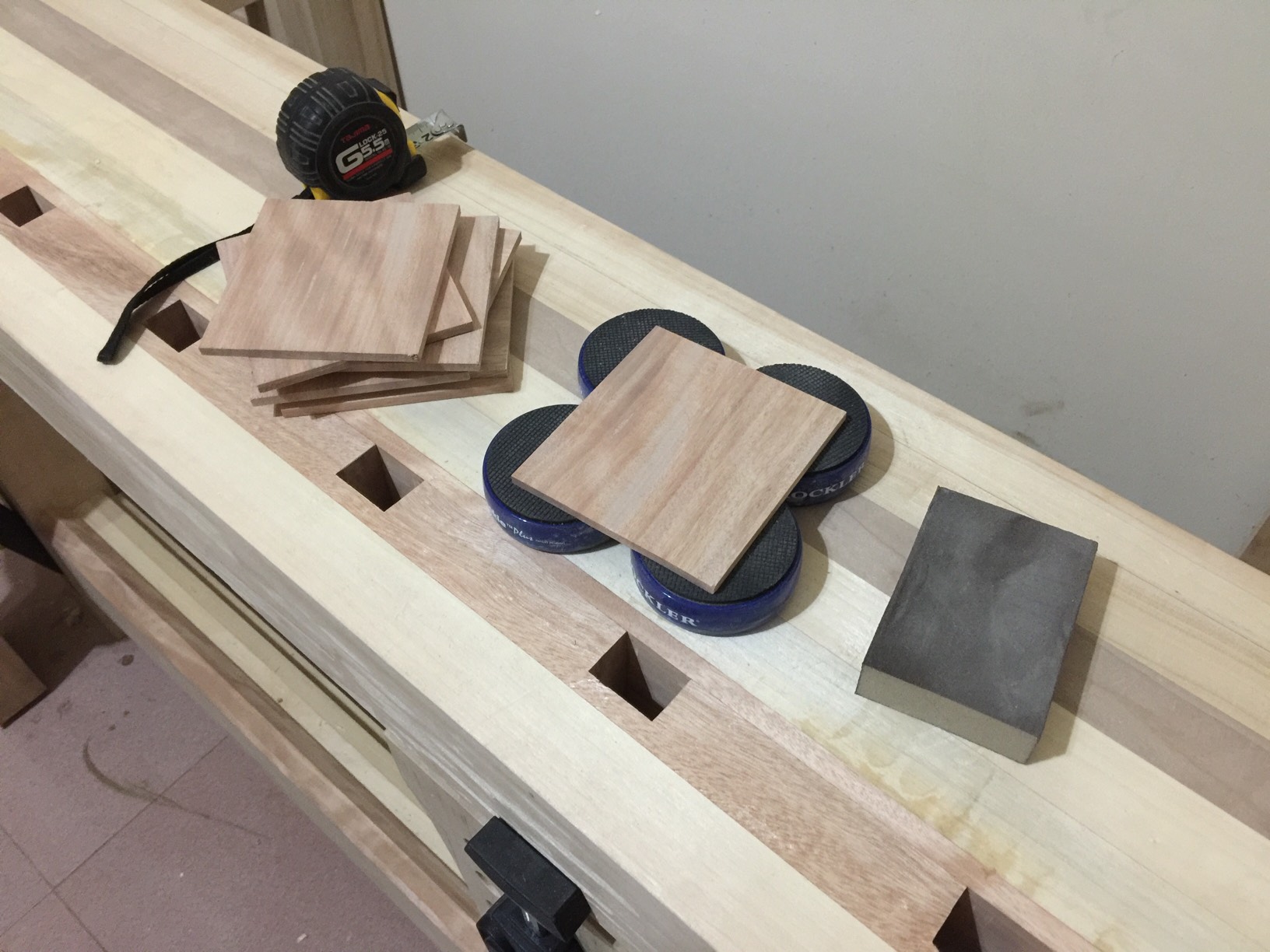

尾钳上的桌狗洞用5.5mm的薄板拼
6 E6 Y! f; e: M2 R* Y3 |
0 p: q% B( k; h. m
  ]) O/ L, Z! ~

3 r  j+ E- ?) R. w0 F

来自苹果APP客户端

清和博衍

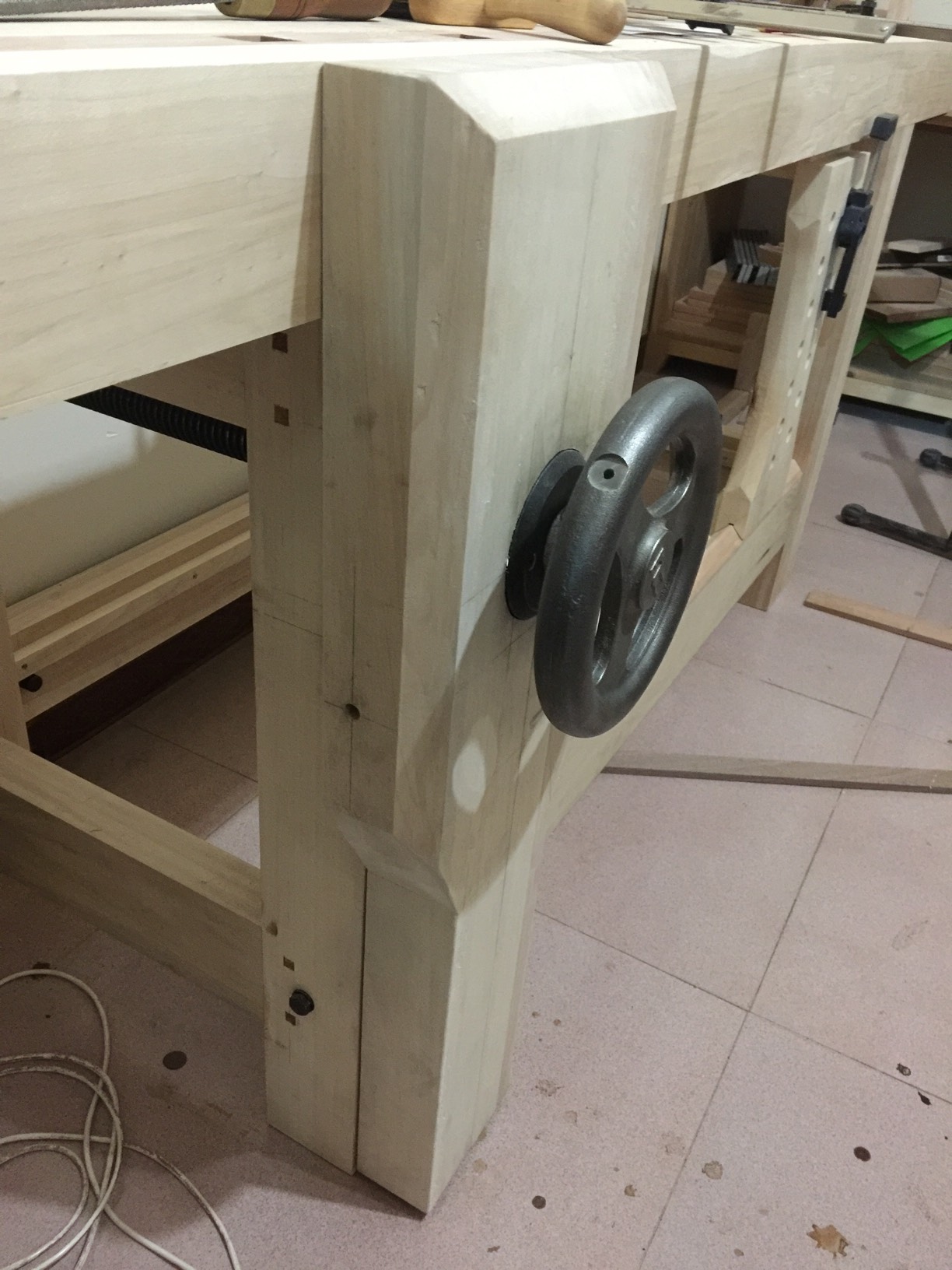

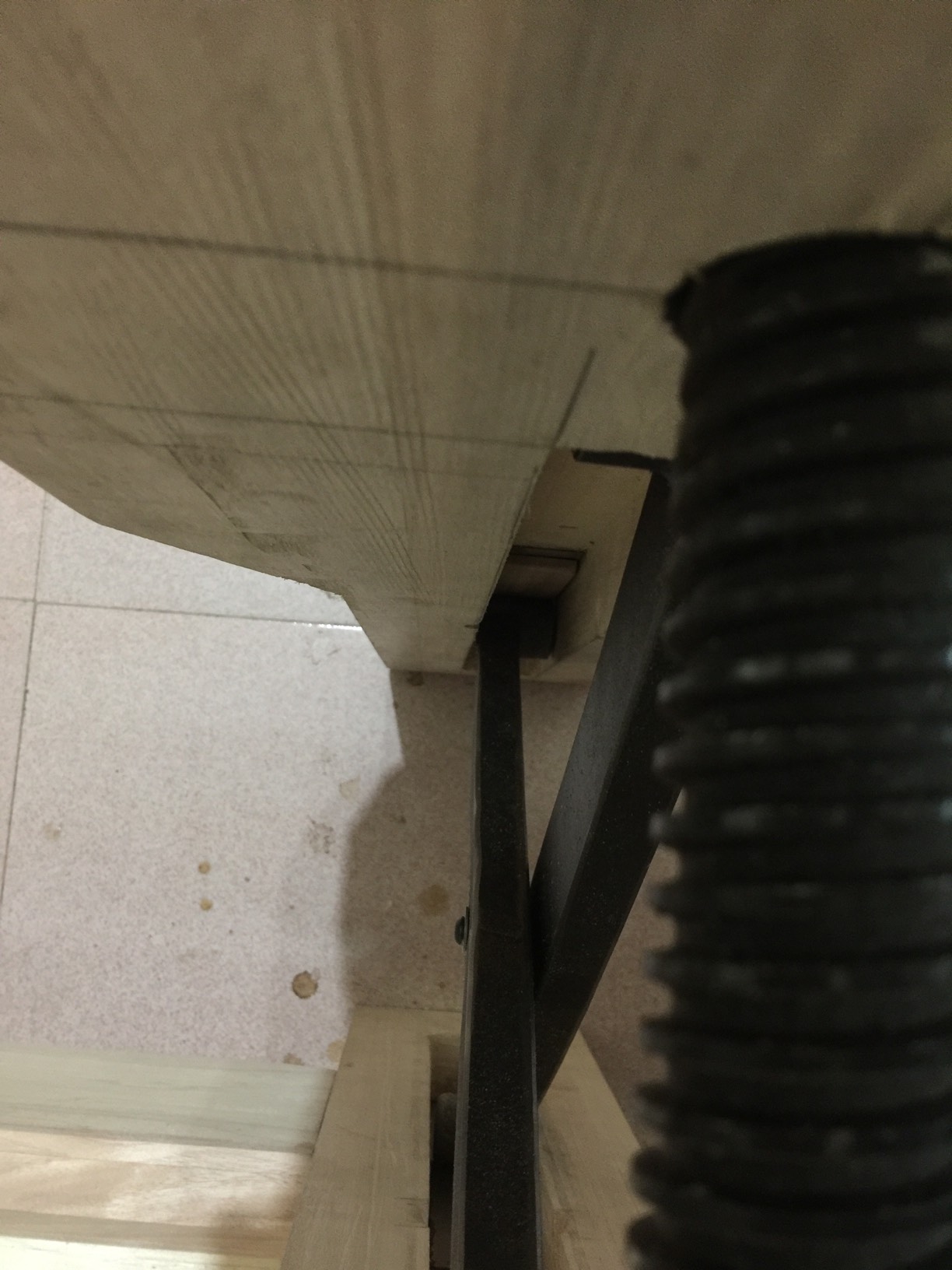

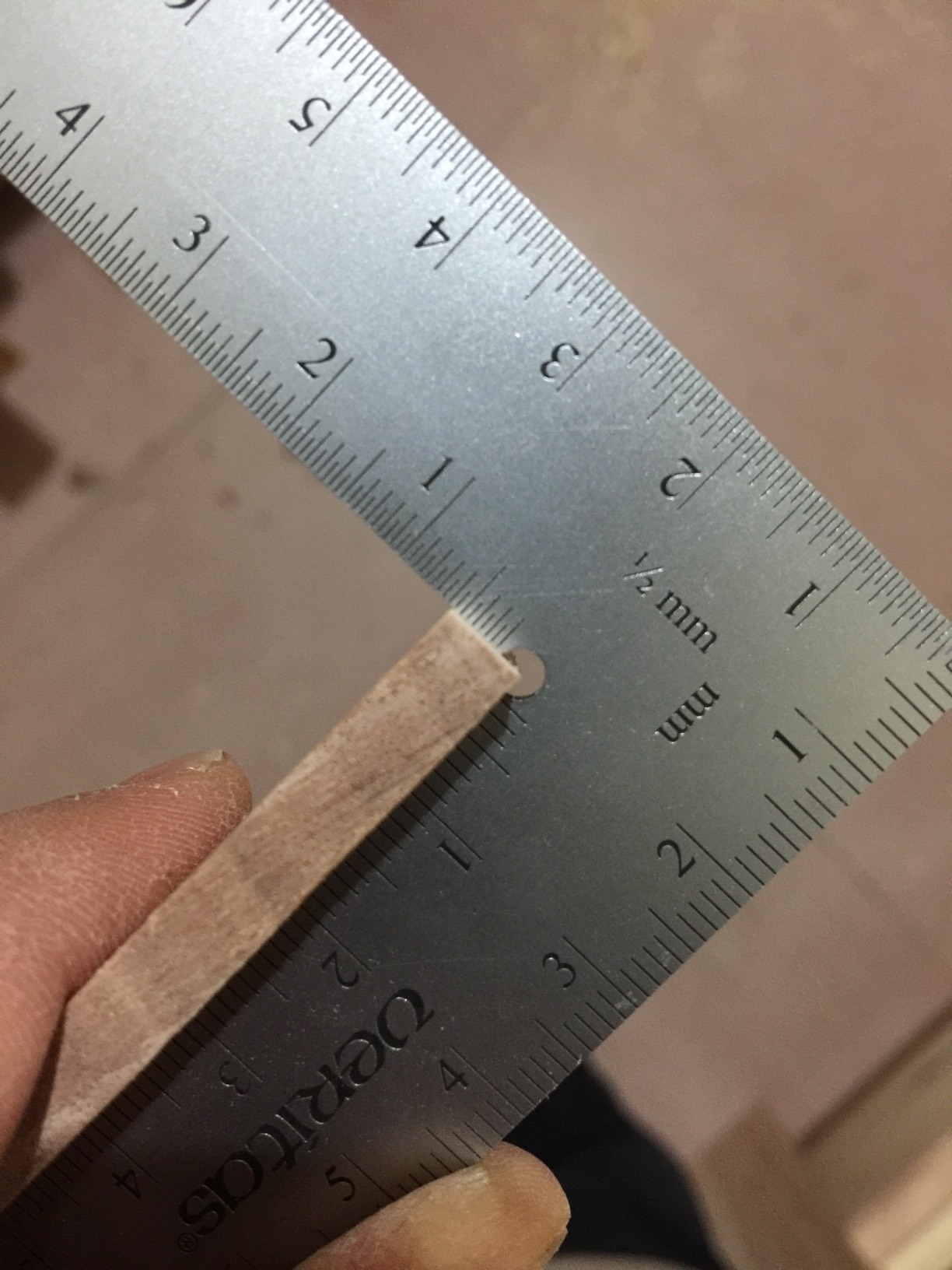

腿钳X支架底部垫入6mm木片，上口靠拢后底部还有少量间隙，这样有利于夹持小物件。
# M# j1 \- A8 a6 S9 J- ~
  R1 _- b* e+ Q4 X8 [7 h' f6 E

来自苹果APP客户端

捕食者

清和博衍 发表于 2020-2-21 11:10
腿钳X支架底部垫入6mm木片，上口靠拢后底部还有少量间隙，这样有利于夹持小物件。

制作很精心。用时太长，我这性子无法接受。
, ?2 H3 J, v! D: T  W! c. z' Y1 u

清和博衍

捕食者 发表于 2020-02-21 11:22
, u- }% ]0 F3 b& l制作很精心。用时太长，我这性子无法接受。

. O, Z0 Y, `3 S! `+ c地方有限，干活三小时，其中两小时都在捣腾工具

来自苹果APP客户端

清和博衍

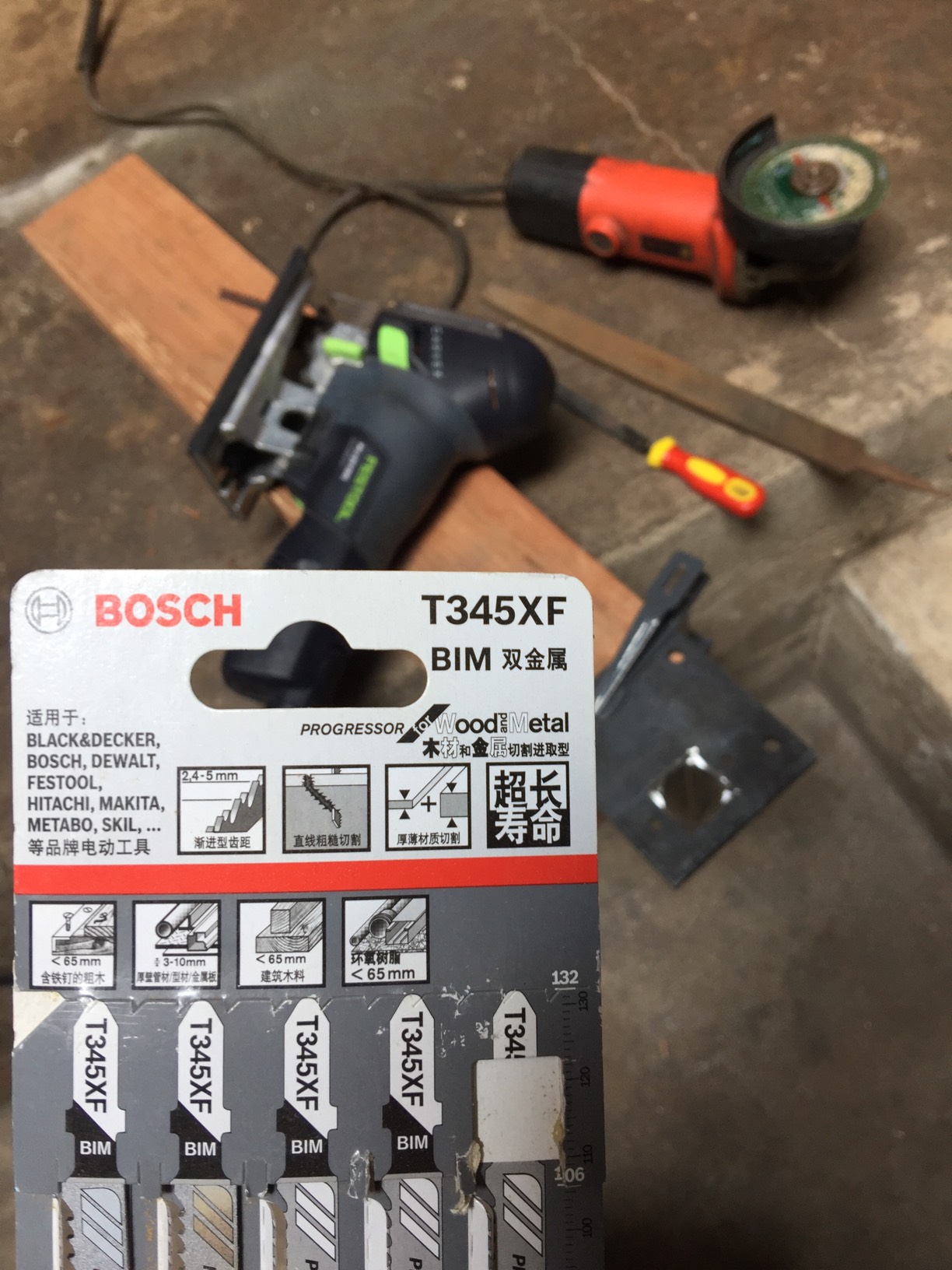

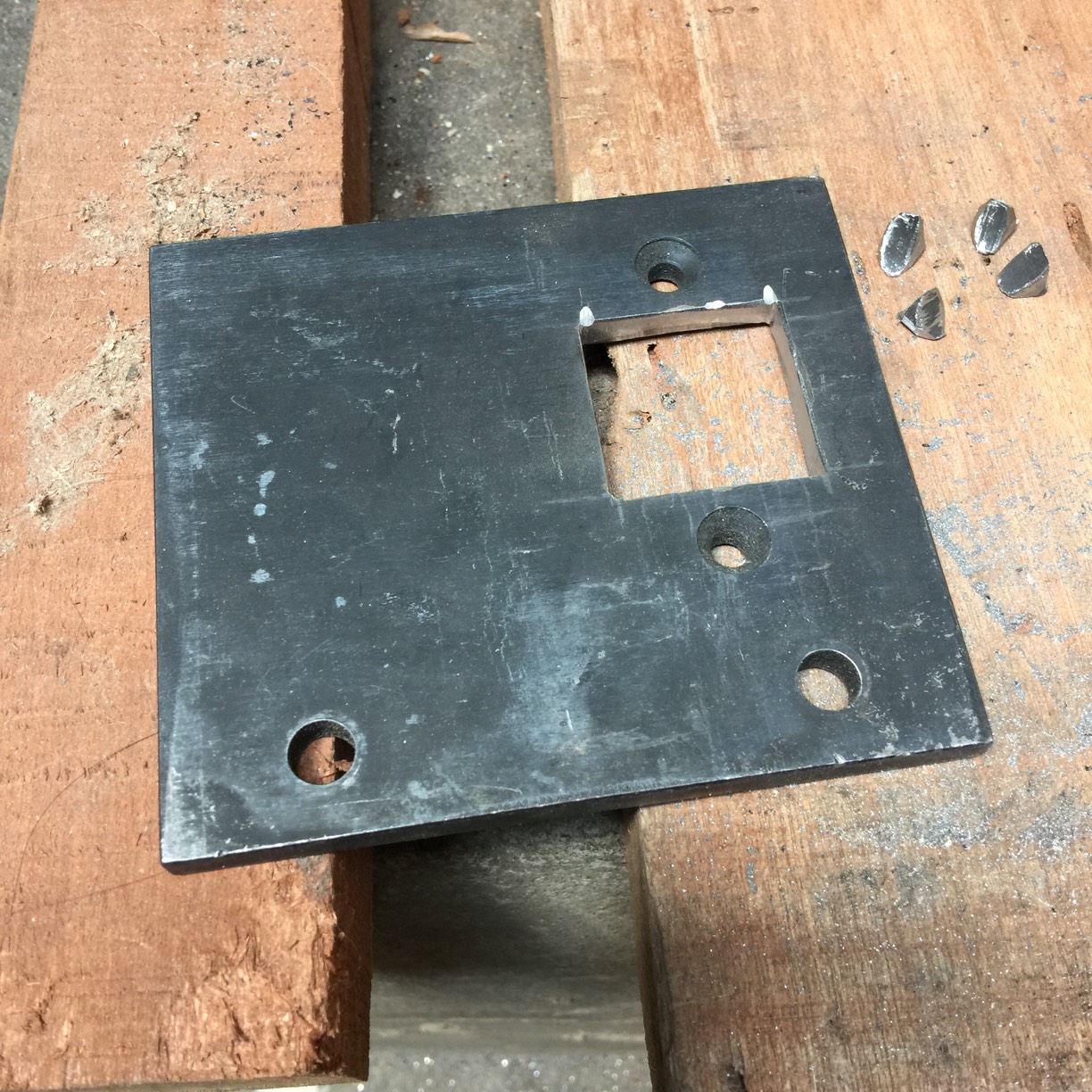

小鹿尾钳圆孔改方孔，曲线锯配上合适的锯片锯金属很给力。
+ g, t! h; \6 f6 o7 ?
7 A# x$ z' K4 [& ?4 c

来自苹果APP客户端

清和博衍

以夷制夷，尾钳金属件直接夹持桌狗孔部分加工。
昨天突然背痛的厉害，感觉是脊椎骨和肋骨之间扭到了，今天试着做点轻巧活。

来自苹果APP客户端

清和博衍

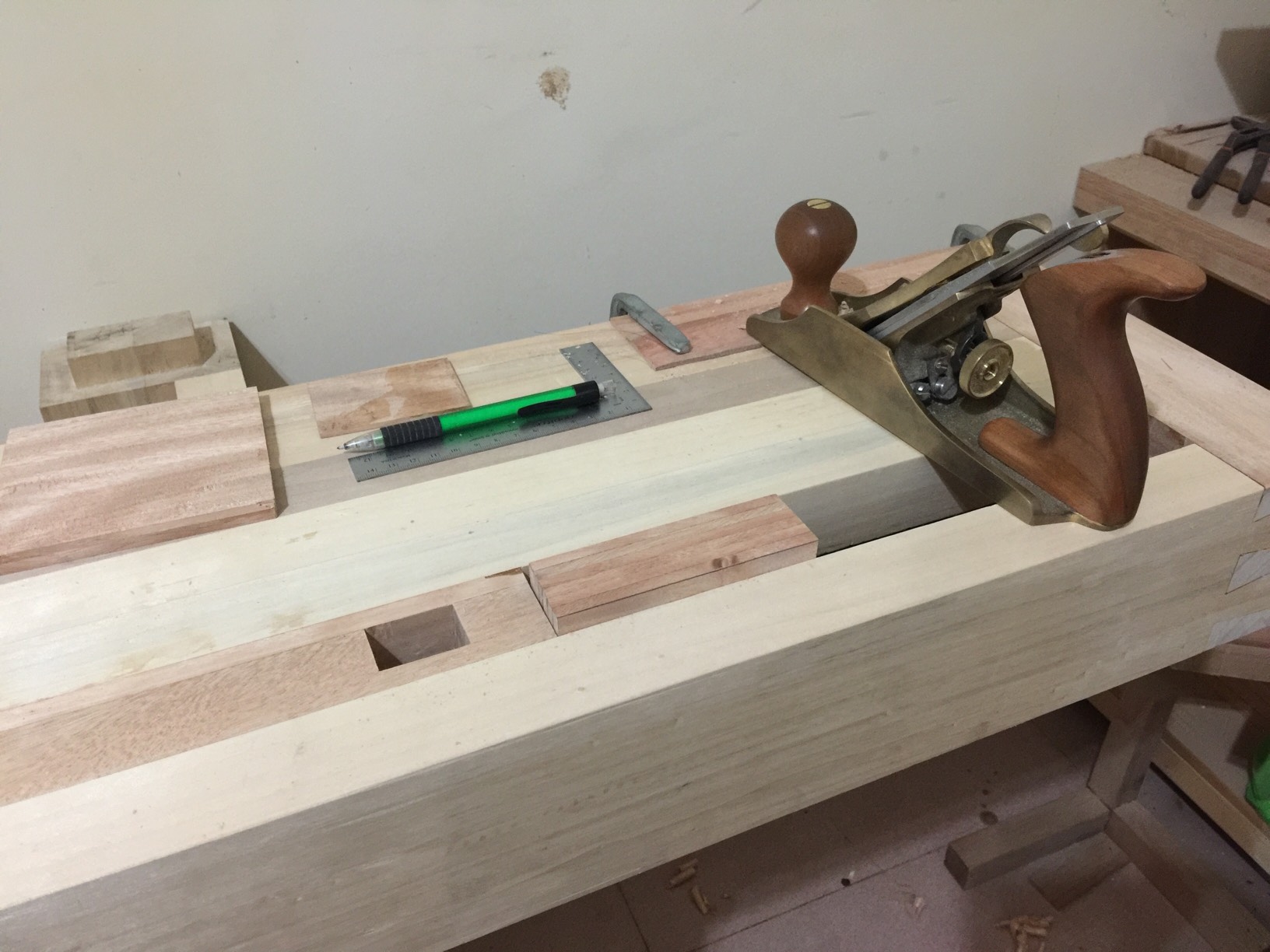

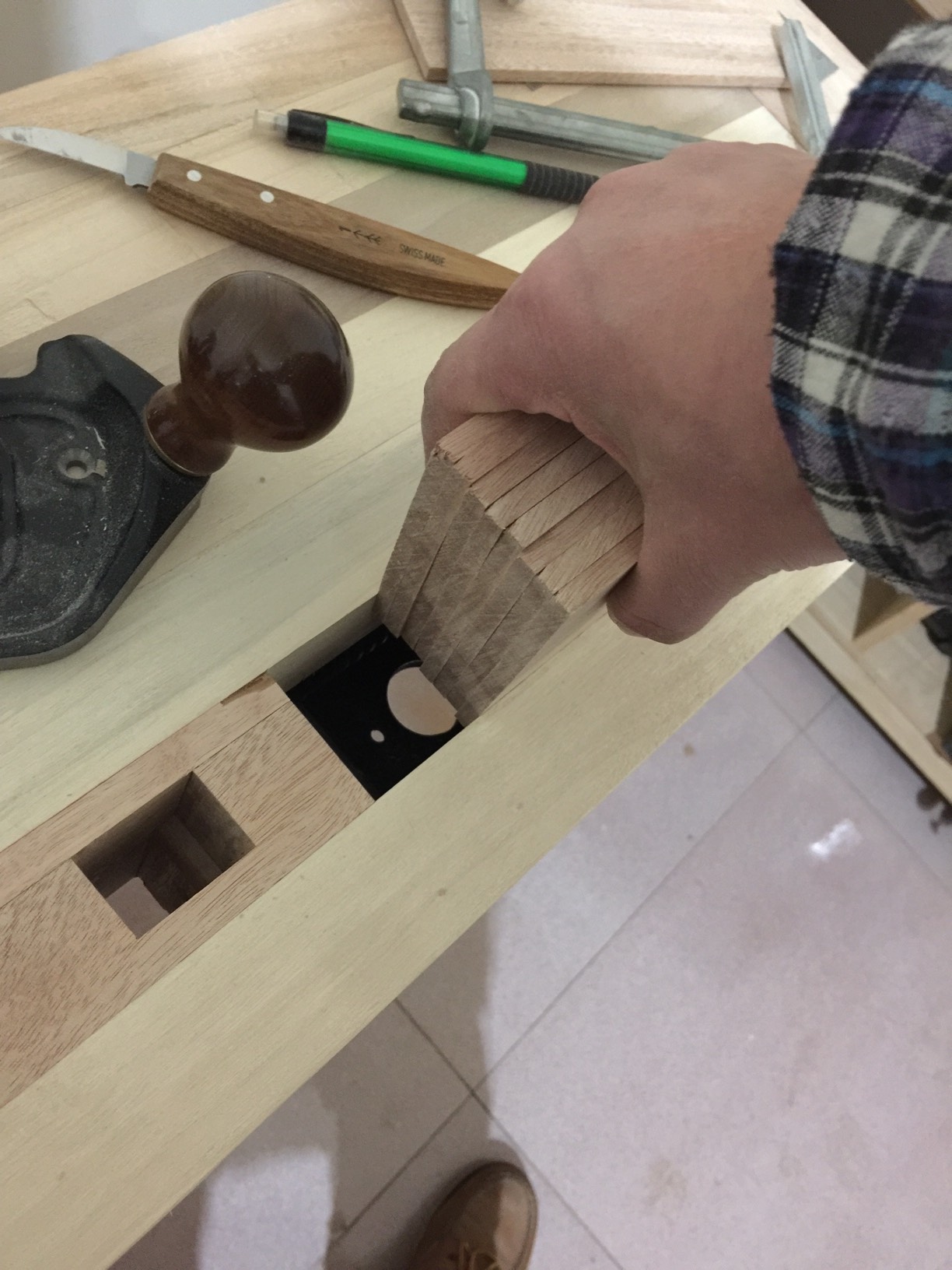

用桌狗检查孔洞是否合适

来自苹果APP客户端

清和博衍

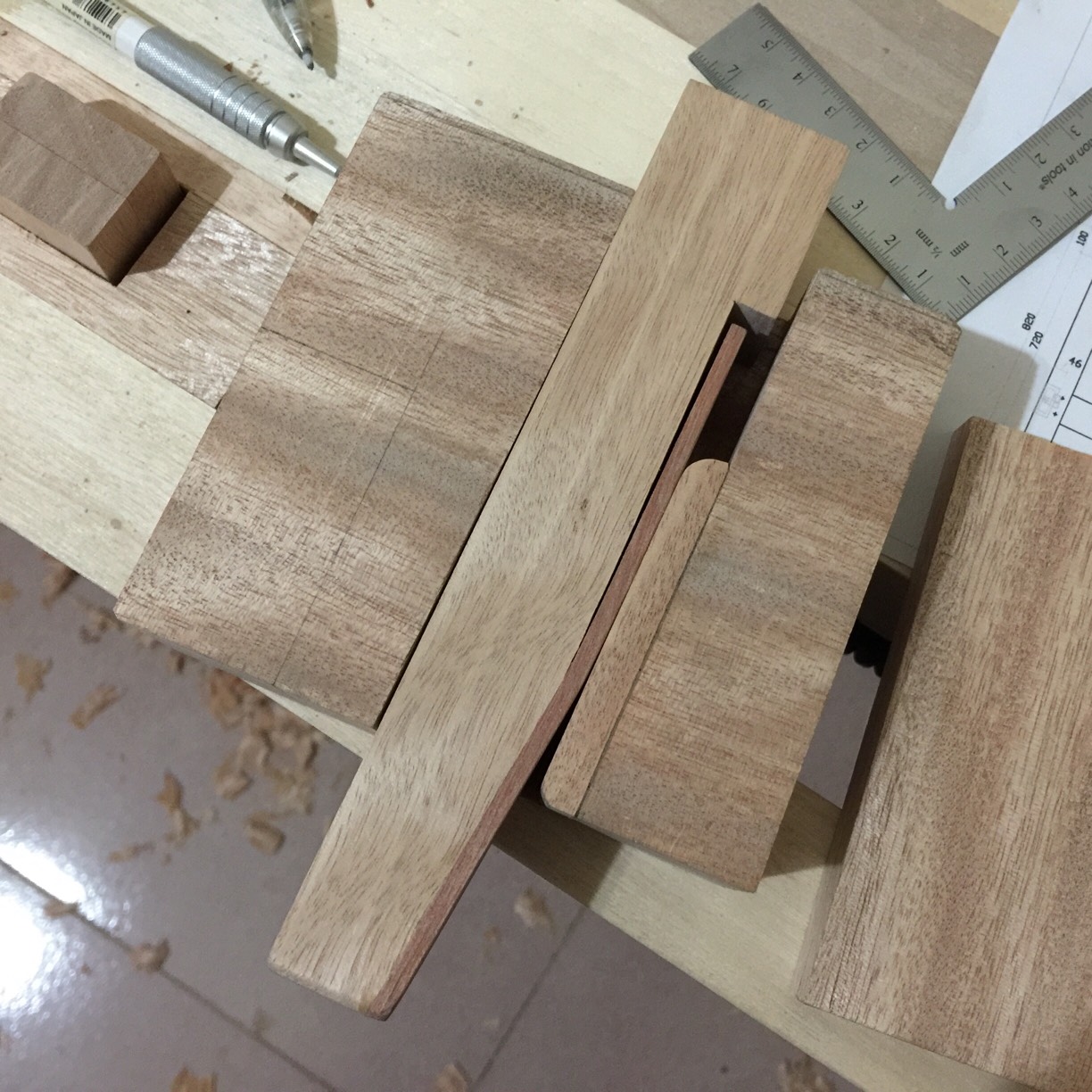

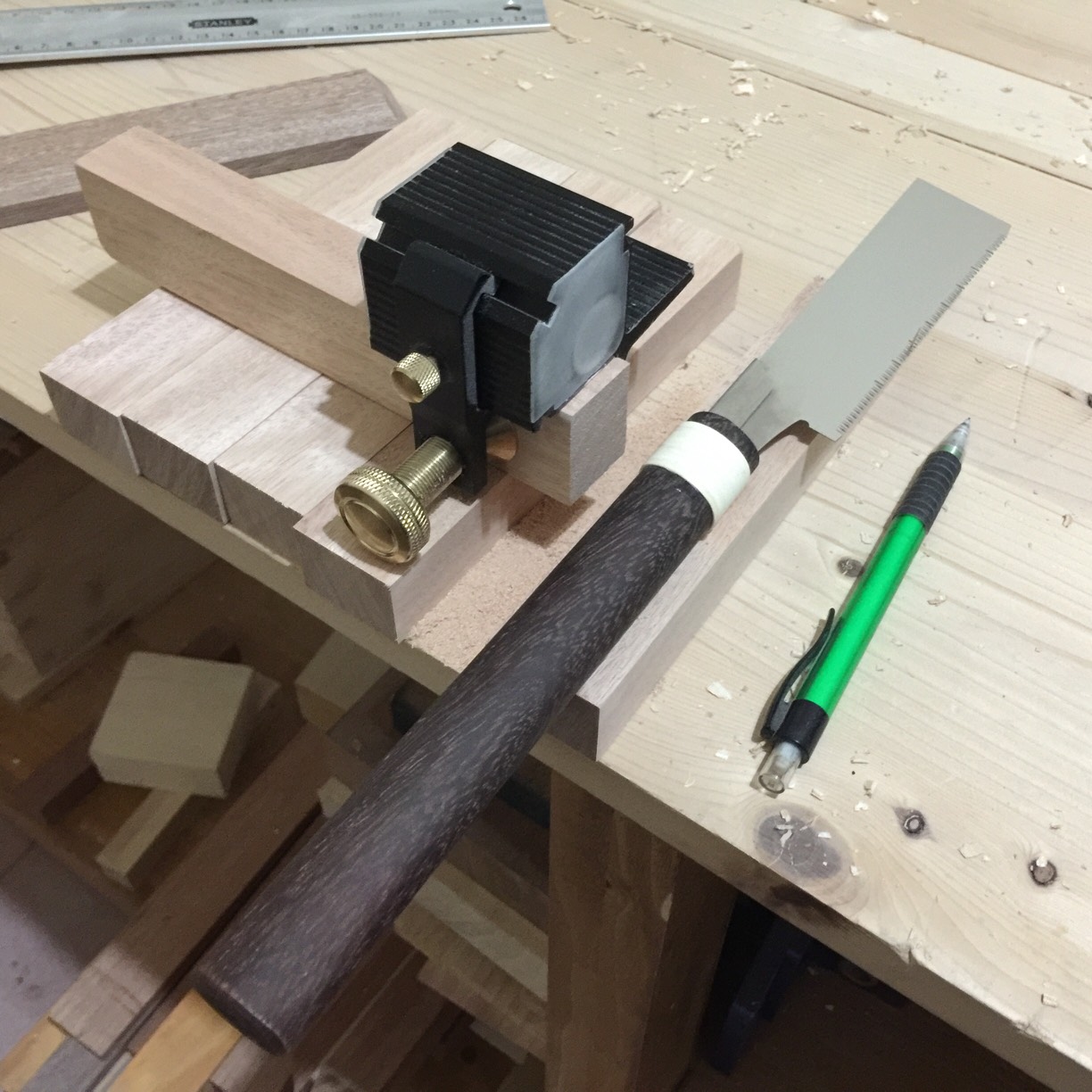

继续做桌狗，批量制作就是效率高。

! l- N( y. G9 V, ^

来自苹果APP客户端

清和博衍

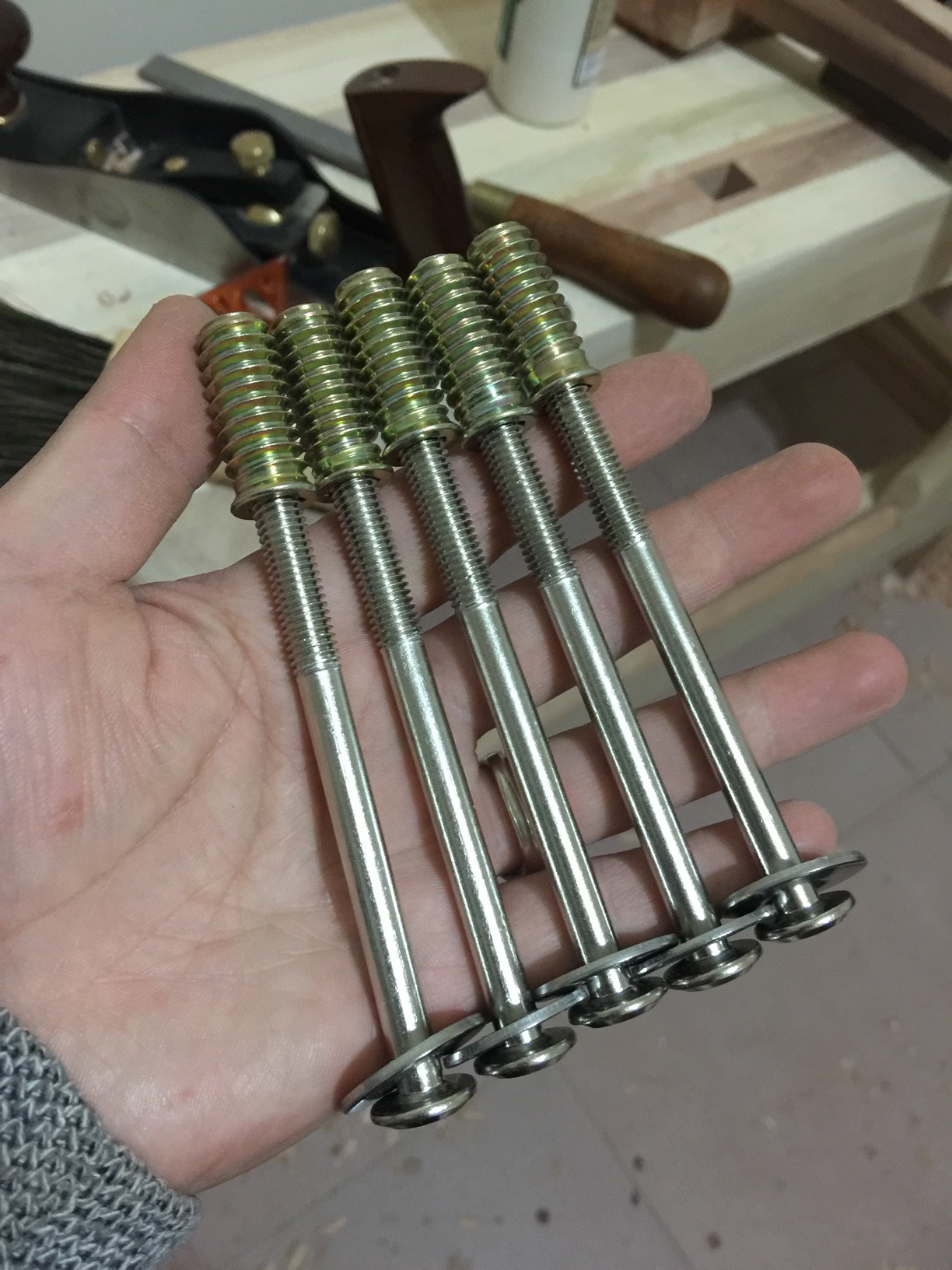

桌腿与桌面连接用的M8螺丝和30长预埋螺母

来自苹果APP客户端

清和博衍

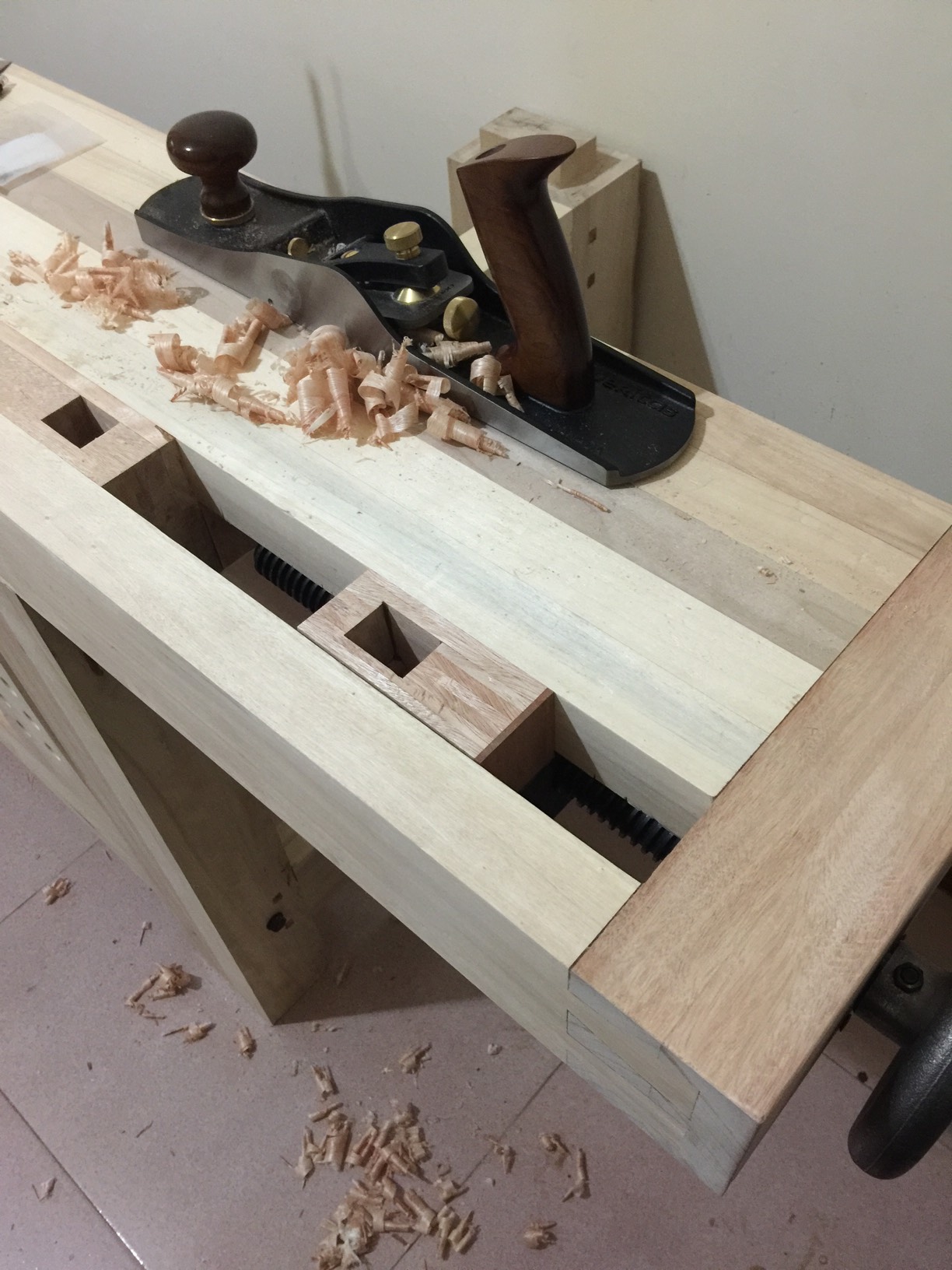

尾钳滑块完成
至此，功能性部件全部完成！

来自苹果APP客户端

清和博衍

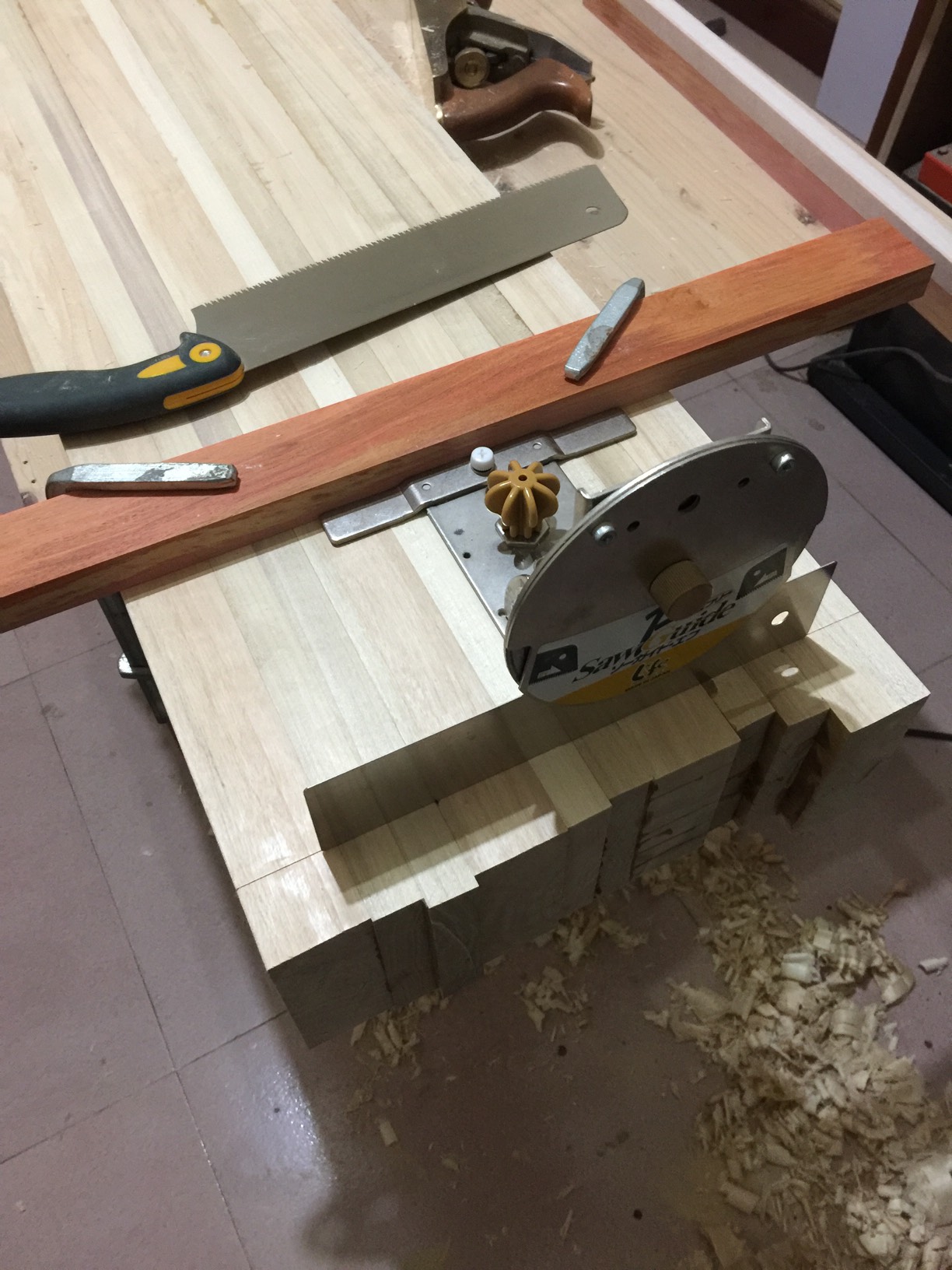

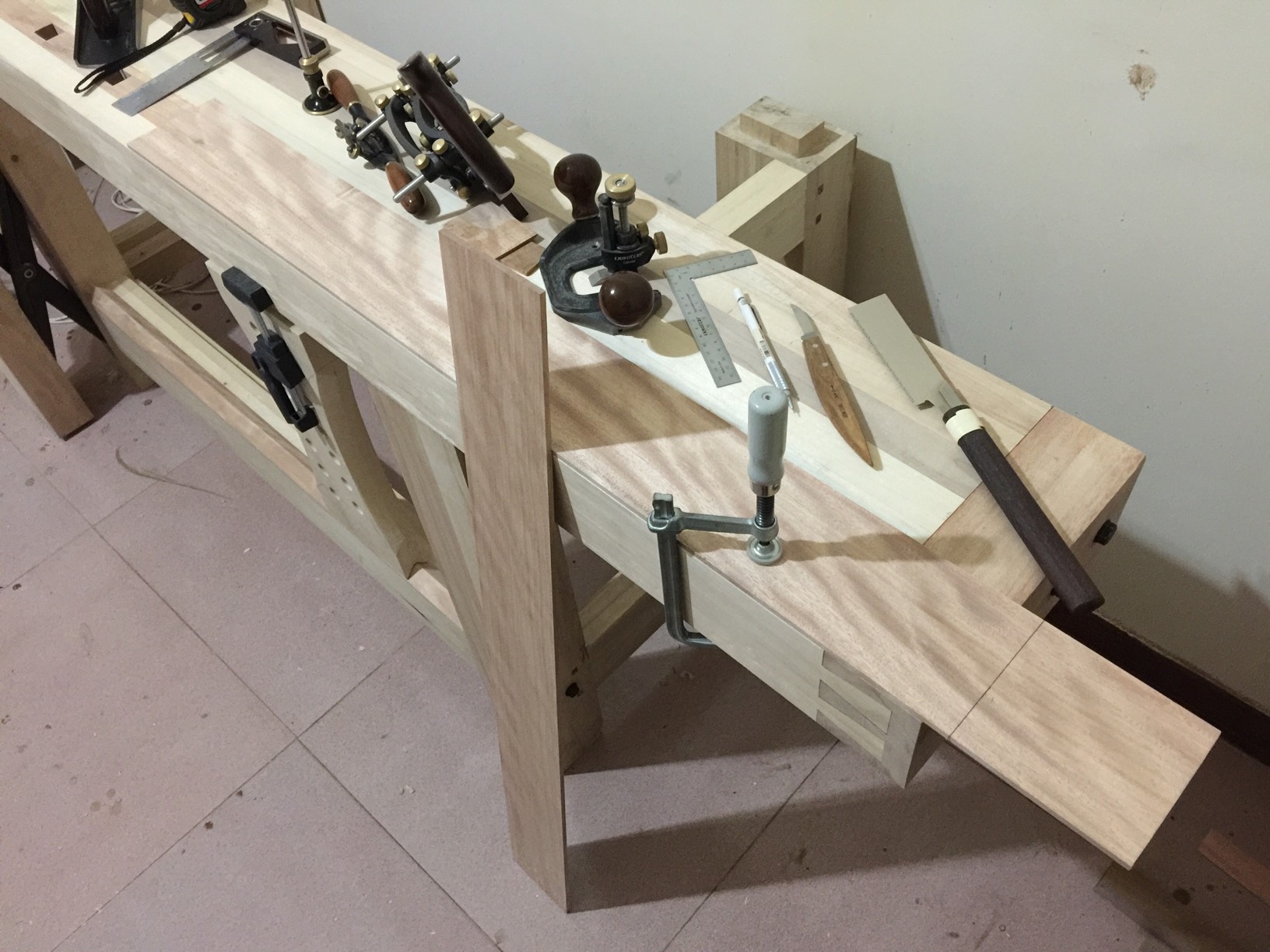

另一步桌面锯端头，先双面锯浅痕
' @6 D8 U9 U* X9 M" u6 x& a& F( B4 ]! u

来自苹果APP客户端

清和博衍

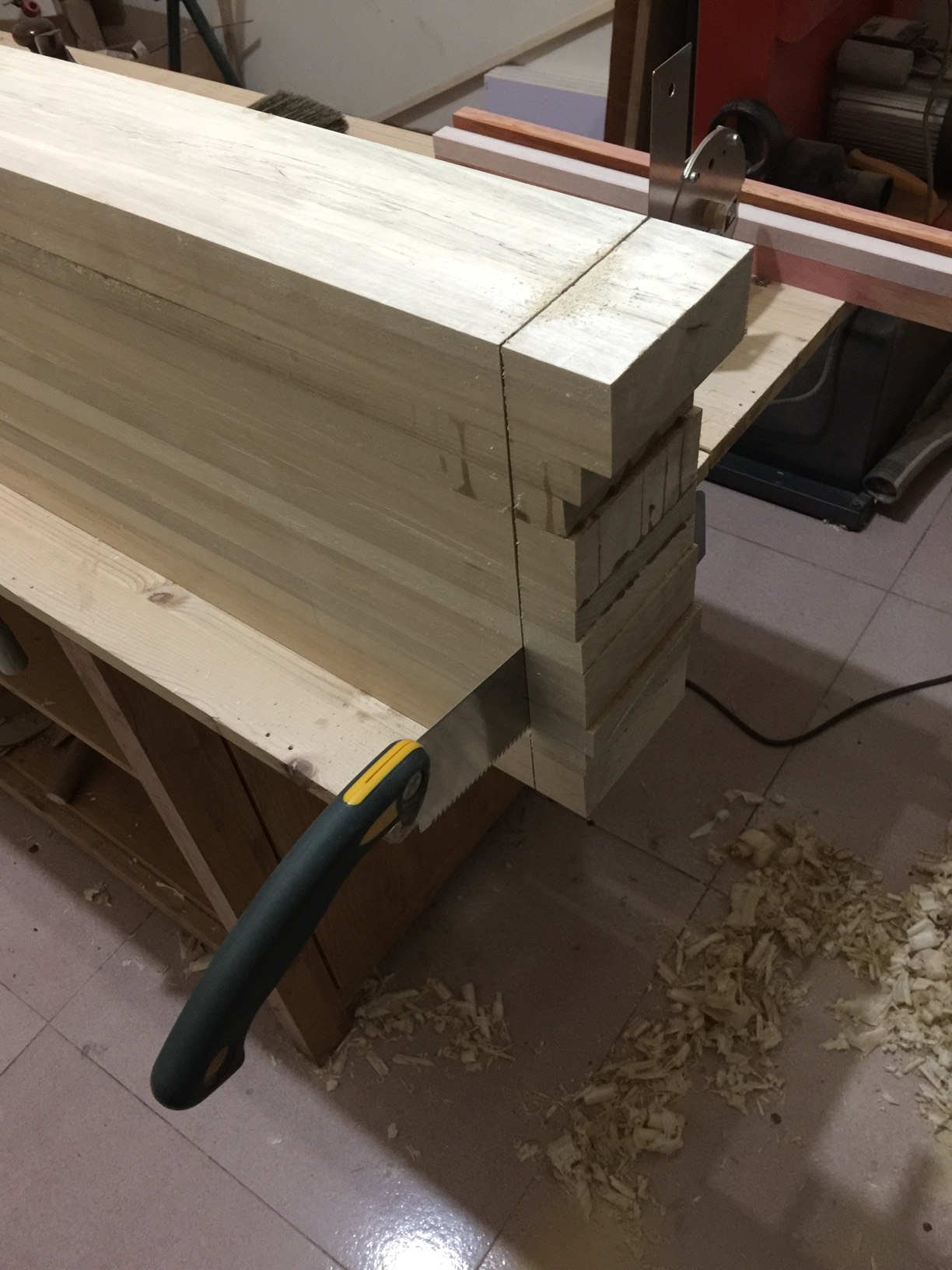

再竖起来锯中间
2 E/ c/ e. Y% Z# d+ }' E

来自苹果APP客户端

清和博衍

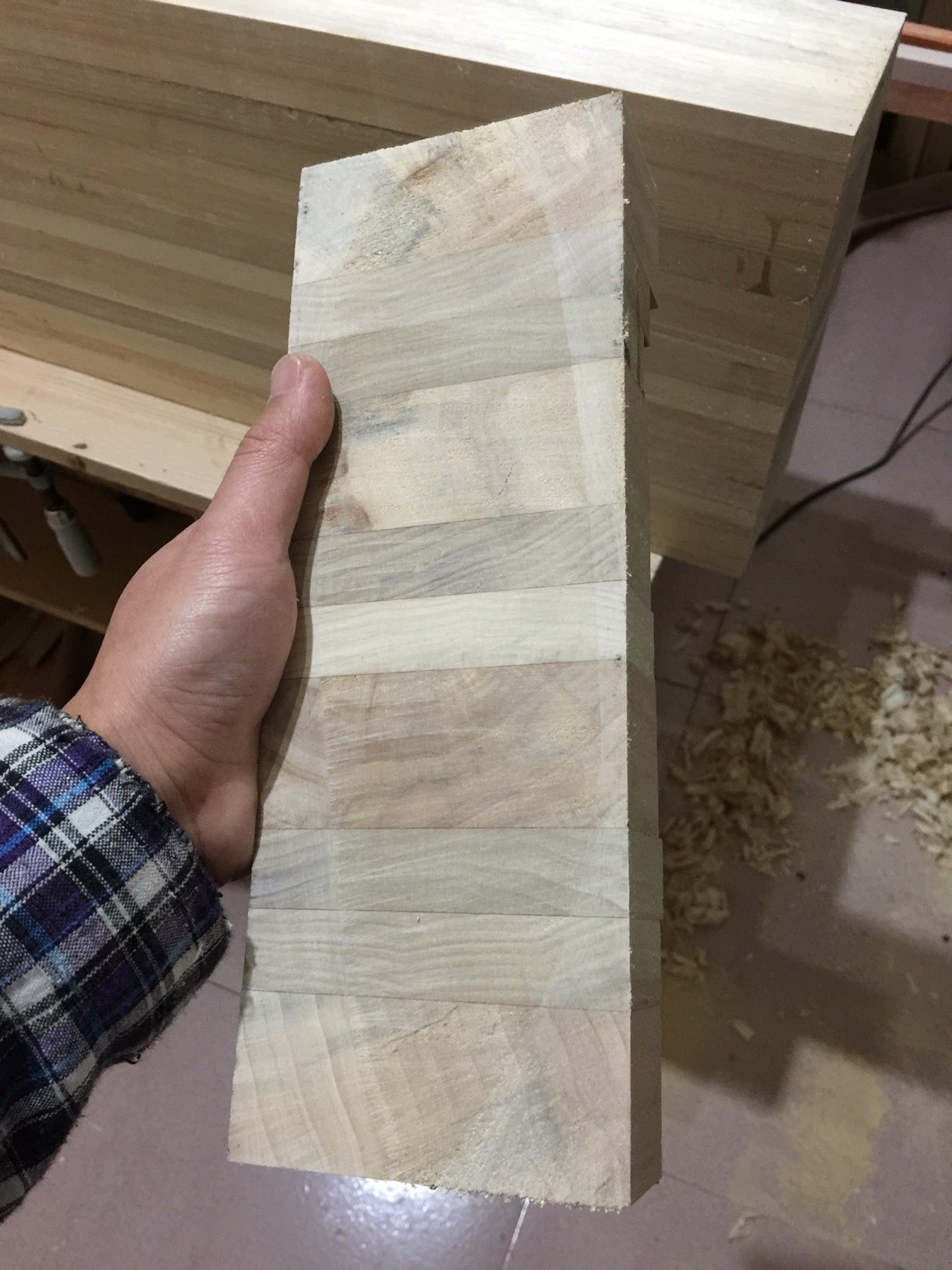

锯出来的端面很平滑

来自苹果APP客户端

清和博衍

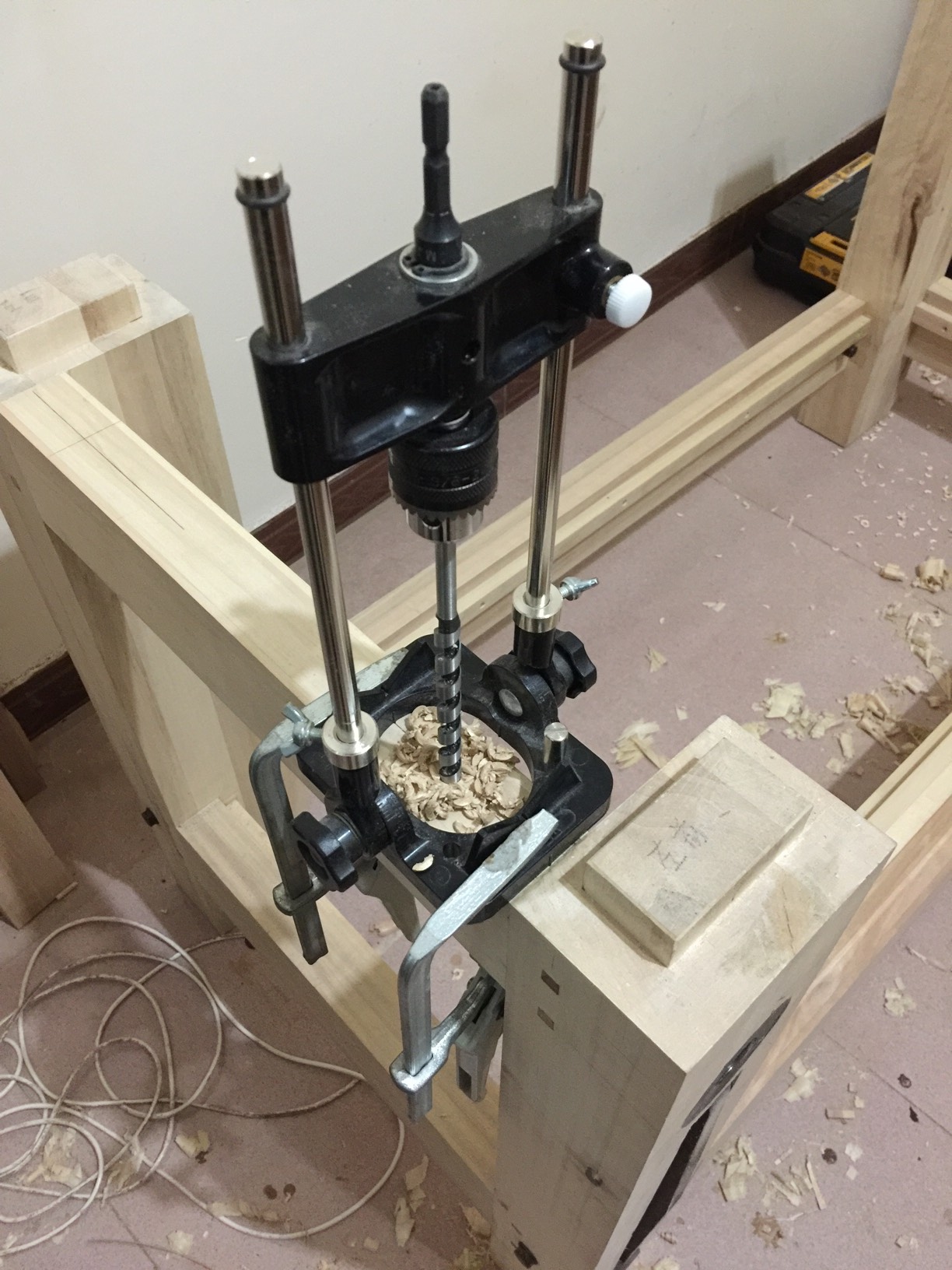

钻连接螺丝孔

来自苹果APP客户端
