DIY台锯图纸讨论

BIG-MICHAEL

aming1048 发表于 2019-9-1 11:36
我不是木工，我不知道加工精度的难易度。但是考虑是DIY，木结构还是比较适合大部分人操作。涉及到用精密 ...

' h: K% ^2 T4 c; t9 s" X说实话，从持久考虑，木制结构不合适，且对电机重量有要求。电脑模拟简单，但是加工精度跟电脑模拟完全两回事。当然，从木制结构而言，加工精度差点无所谓，毕竟木头可以压缩。但是另外一方面，就是因为可以压缩变形，导致精度受损。从费用考虑，整个主体结构的费用，可能并不比成本贵多少，但是完全达到成本结构的水准（外观、精度），自制费用就比成本贵了。如果是个人爱好，喜欢动手，对费用不计较，那就是另外一回事了。
" f" \  V! z* O) n! Y6 u. t

qizlee

关注下，已经在DIY了（目前已购入电机，锯轴，皮带，蜗轮蜗杆等，零件只做了三四个，CNC主轴坏了暂停），看结构和楼主的好像

, H4 `) N3 Q* e( Q) i  K/ J7 J+ N
# Y( v/ m: C# ~1 q  _

qizlee

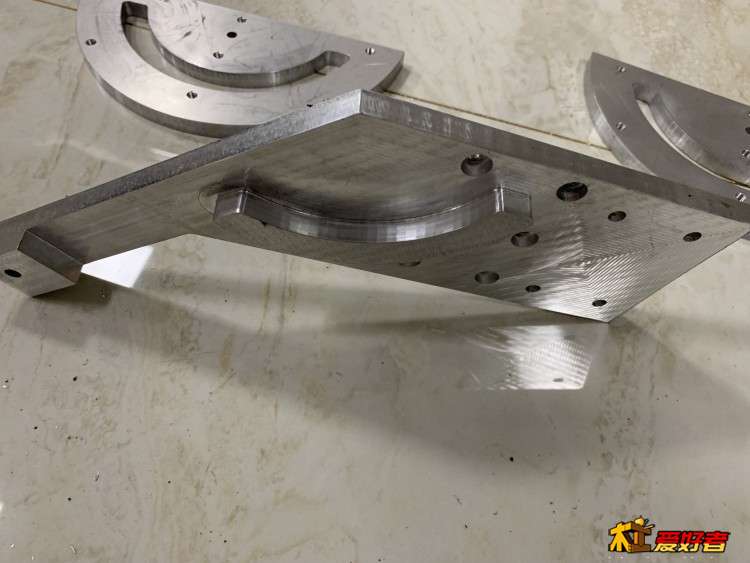

四个已经初步完成的零件可以参考下图，如果有兴趣的可以一起研究研究
滑动机构是20mm厚度铝合金CNC铣出来的，机器比较小，2件铣了大半天。

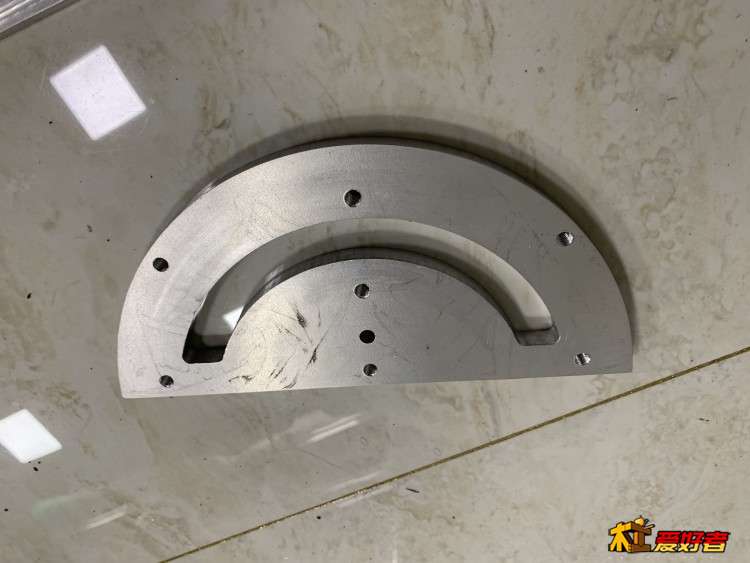

两个固定机构，一模一样的
2 a2 `& P  k/ L- C' T4 _9 U6 s2 P& m$ @3 ]

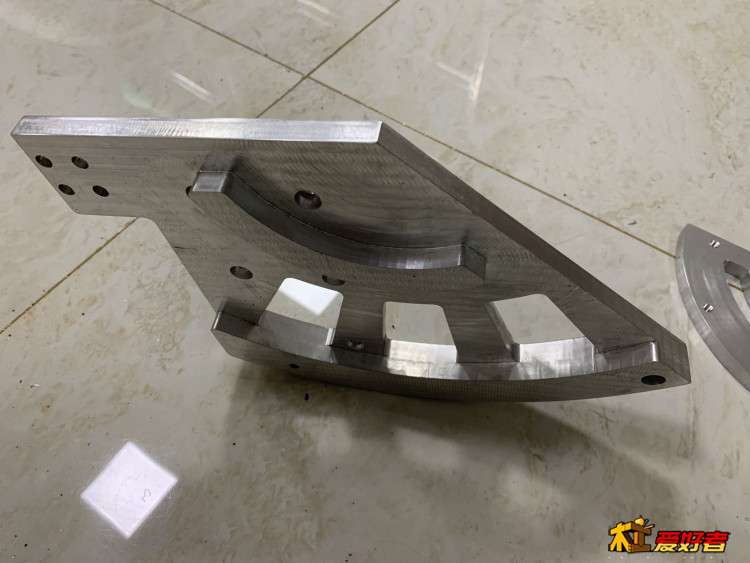

5 I+ f' u9 |3 x% F( ]. @一侧的滑动部件，用于45度倾斜

+ R2 H! b( y& h( P* e7 M

/ F- z. M6 d% n( E; Q& Z

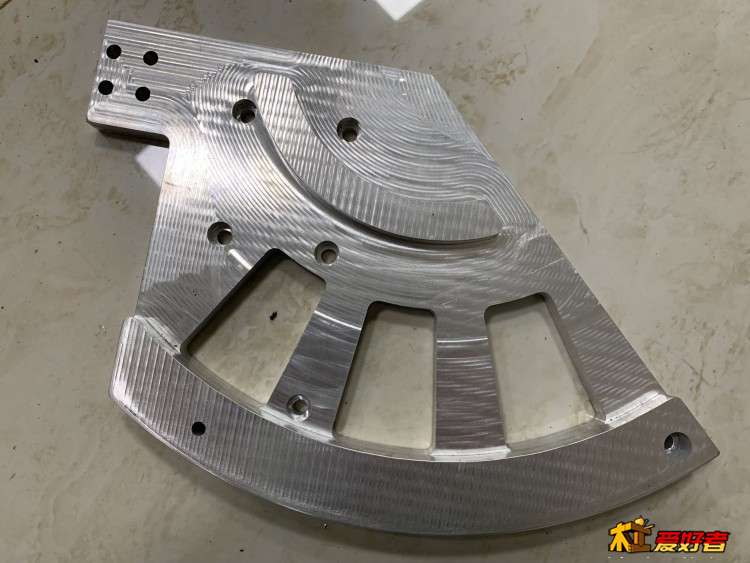

另一侧的滑动部件，用于45度倾斜
6 Z! z$ b8 ]0 A% j

, n) {( H9 v2 {4 O1 v5 {
5 N( \) ?0 n. T1 ?
" K8 |( r, V. h, b! [

aming1048

qizlee 发表于 2019-9-2 20:02
) c; E3 Z. d  y  n* k1 a四个已经初步完成的零件可以参考下图，如果有兴趣的可以一起研究研究
- P5 e3 g5 Y+ J滑动机构是20mm厚度铝合金CNC铣出来 ...

' V6 j/ q1 e, t* e; Y结构基本一样。你这个更高级些。只要把握好45度倾斜的轴心就没什么大问题。

qizlee

aming1048 发表于 2019-09-02 23:59
结构基本一样。你这个更高级些。只要把握好45度倾斜的轴心就没什么大问题。

是的，倾斜轴心在锯片位于台面开孔正中心线上，上下可调节

来自苹果APP客户端

热带风暴

关注进展情况

热带风暴

qizlee 发表于 2019-9-2 20:02
2 _* G, |$ {! j% `( K% K四个已经初步完成的零件可以参考下图，如果有兴趣的可以一起研究研究
% T7 d  i2 i6 j! C滑动机构是20mm厚度铝合金CNC铣出来 ...

期待你的作品
+ l' I- t/ o$ `2 _

Kent40

; I3 K: V3 f9 q关注进展情况

hzkk

& Y" w  z, u7 ~: |' `  ]  x

lifenxi 发表于 2019-8-30 20:02
期待你的成品，我的锯轴都买来三年了，到现在台锯的机芯还没完成
