发个做小雕刻机的求助帖有加工能力的坛友进来看看

WWL1215 · 发表于 2019-8-22 14:08:05

拿着图纸找人做，加工费绝对够买一台爱尚的加工好的立柱机了。

bg6jlj · 发表于 2019-8-22 14:25:04

找一台数控铣或者加工中心，我原来做机架，找熟人一听说铸铁的都不干，加工中心太贵，干个铸铁划不来。所以放弃了，还是买成品省事划算。楼主闲鱼有成品西安数控铣床缺电脑有控制箱，5500，卖家好几台。我看再多配两个轴也划算。

bg6jlj · 发表于 2019-8-22 14:26:34

打错字，不是西安数控，是小数控铣床。

laomaotao · 发表于 2019-8-22 15:15:00

本帖最后由 laomaotao 于 2019-8-22 15:25 编辑

杨工厉害，你这个又是单件人家肯定要漫天要价的，本人深圳西乡有个工作室有一台3040铸铁雕刻机经常加工45号钢可以提供使用。你自己能否自行加工？

鸡蛋 · 发表于 2019-8-22 18:35:50

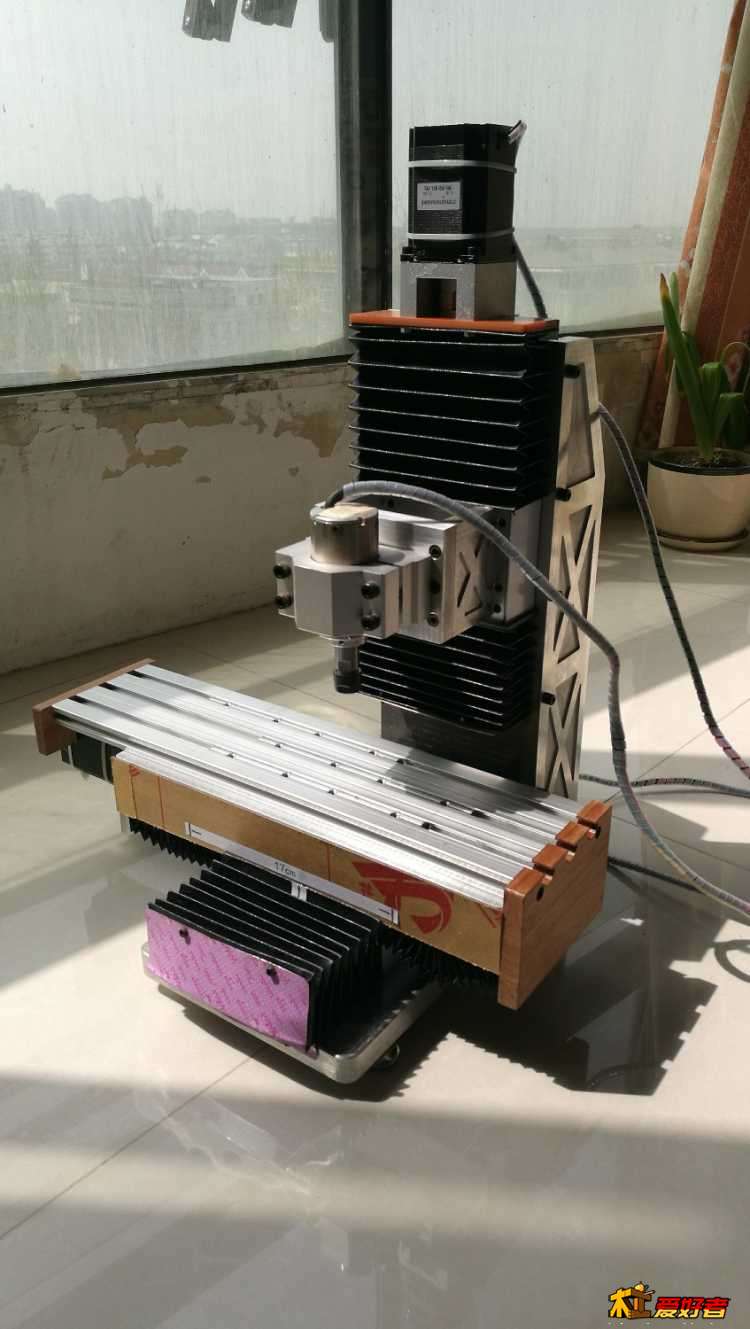

这类小立柱淘宝有现成的，我这个小号的XYZ行程200×110×150，加上防尘罩后有效行程170×100×130mm，加上AC轴就是五轴机器了。
现成的机器肯定要比定制的便宜点。

HyperCNC杨工 · 发表于 2019-8-22 18:39:43

laomaotao 发表于 2019-08-22 15:15
( ~9 l& Y" K) Y4 f( q+ ~' C7 \! W本帖最后由 laomaotao 于 2019-8-22 15:25 编辑 , ^% e# C# ]1 D+ o T
F: l' Q1 a/ O3 g* H2 @6 ]
杨工厉害，你这个又是单件人家肯定要漫天要价的，本人深圳西乡有个工作室有一台3040铸铁雕刻机经常加工45号钢可以提供使用。你自己能否自行加工？

刚下午发出去了你要早点说就到你那去做了我南头到你西乡就10多分钟的时间

x1963 · 发表于 2019-8-24 06:13:15

高手啊

ddr800xp · 发表于 2019-8-24 12:36:00

看了下图纸，XY板上下滑块只安装3颗螺丝？XY丝杆座也干涉了，没看懂怎么安装。

HyperCNC杨工 · 发表于 2019-8-24 13:19:05

ddr800xp 发表于 2019-08-24 12:368 I8 ]* v; S3 H8 [* f; G# @! t
看了下图纸，XY板上下滑块只安装3颗螺丝？XY丝杆座也干涉了，没看懂怎么安装。

y轴滑块四颗螺丝只装3颗还有一颗是用来装定位销的丝杆固定座没干涉你发个图出来我看下这机子掏的有点深你那米科尼能做吗？

会汪汪的羊 · 发表于 2019-8-26 17:48:45

HyperCNC杨工发表于 2019-08-24 13:193 r3 u+ ]6 Y) z, e j# |
y轴滑块四颗螺丝只装3颗还有一颗是用来装定位销的丝杆固定座没干涉你发个图出来我看下这机子掏的有点深你那米科尼能做吗？

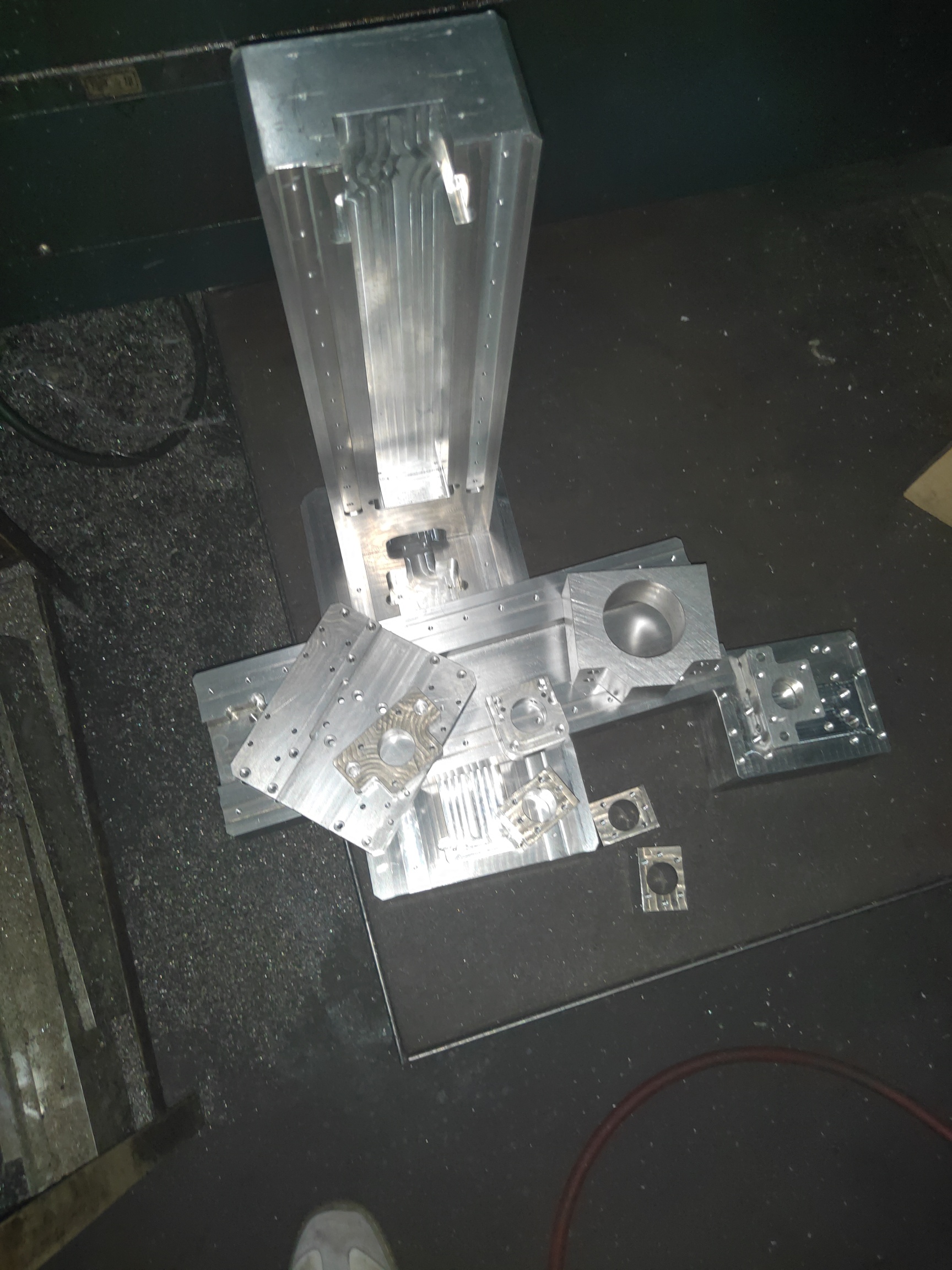

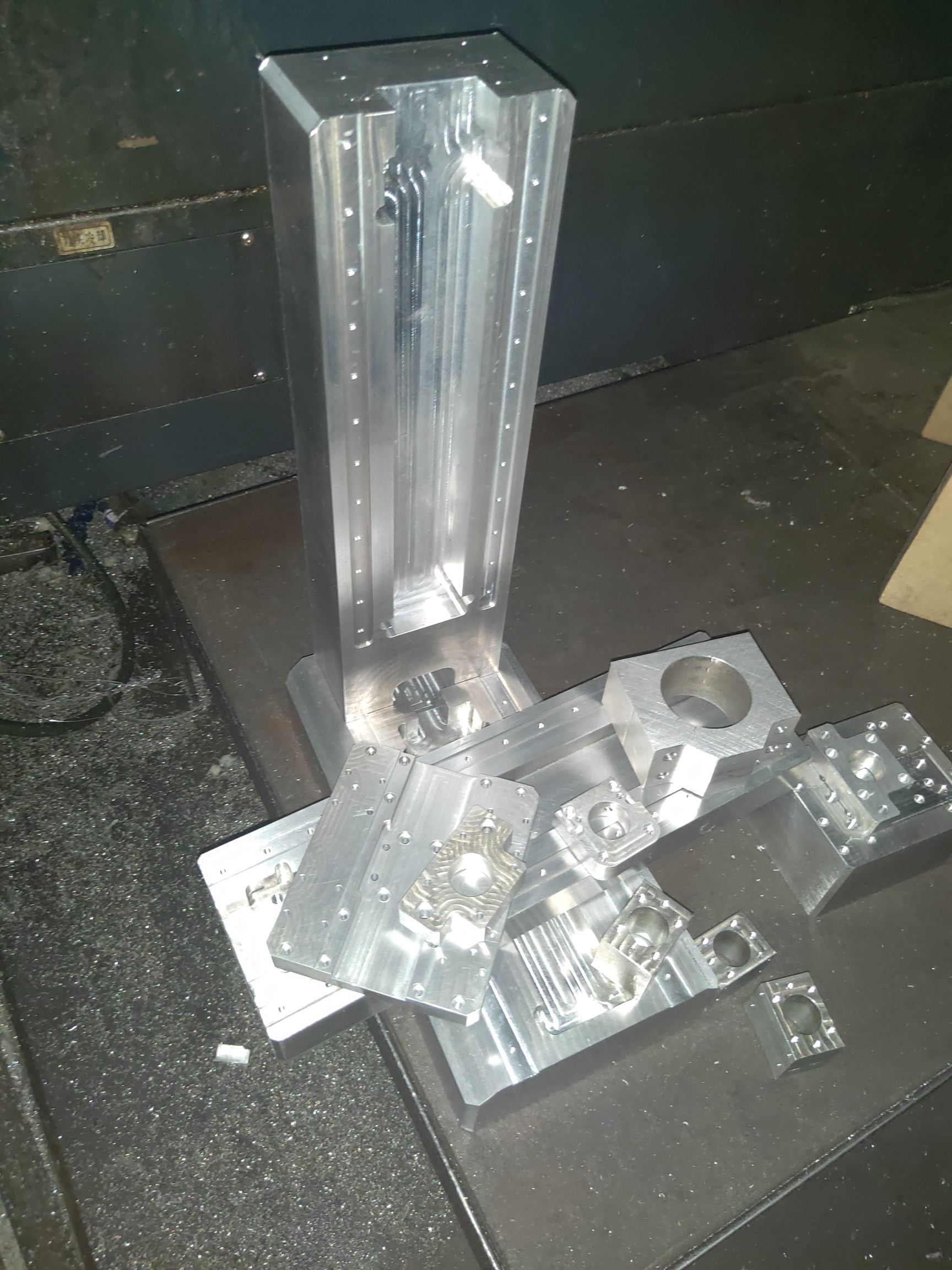

我用你的图机架已经做出来了我只是把它改成3轴的了，四轴以后再加先做个3轴玩

HyperCNC杨工 · 发表于 2019-8-26 18:41:53

会汪汪的羊发表于 2019-08-26 17:486 e6 q T1 f. l0 k! Y
我用你的图  机架已经做出来了   我只是把它改成3轴的了，四轴以后再加   先做个3轴玩

这么厉害才几天啊就做出来了

发个图上来看看装配的咋么样了有没装配问题？

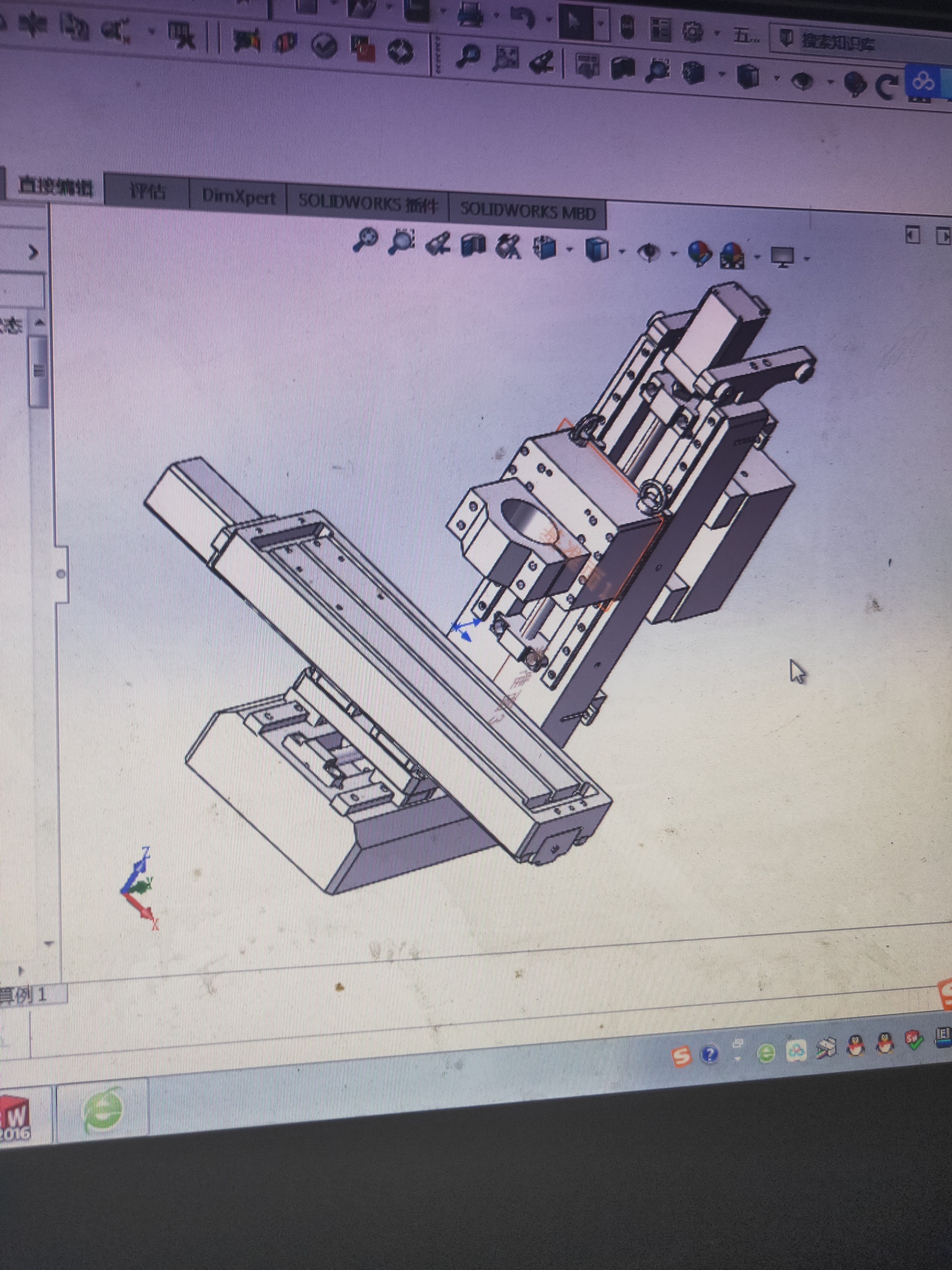

会汪汪的羊 · 发表于 2019-8-26 21:28:01

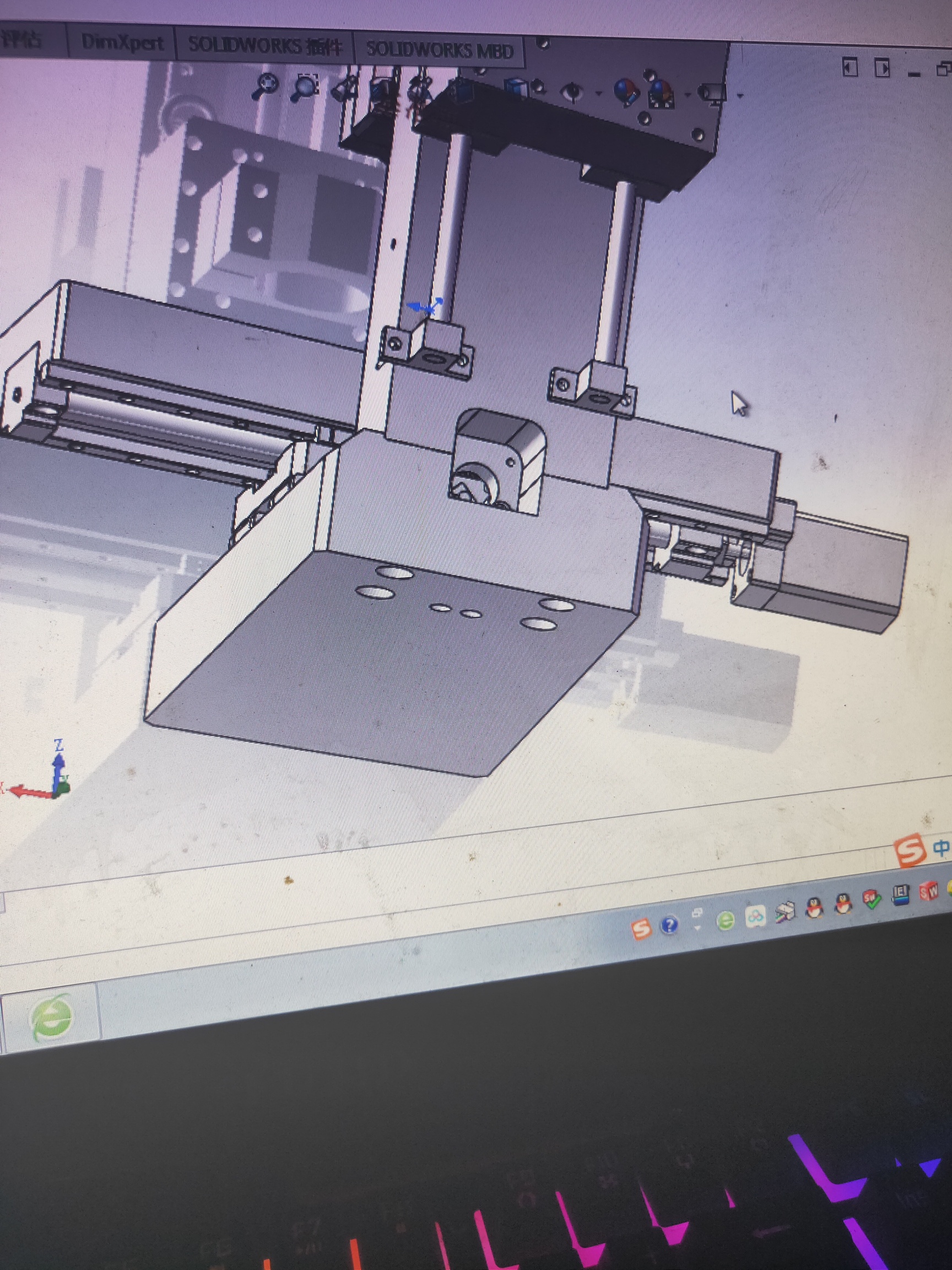

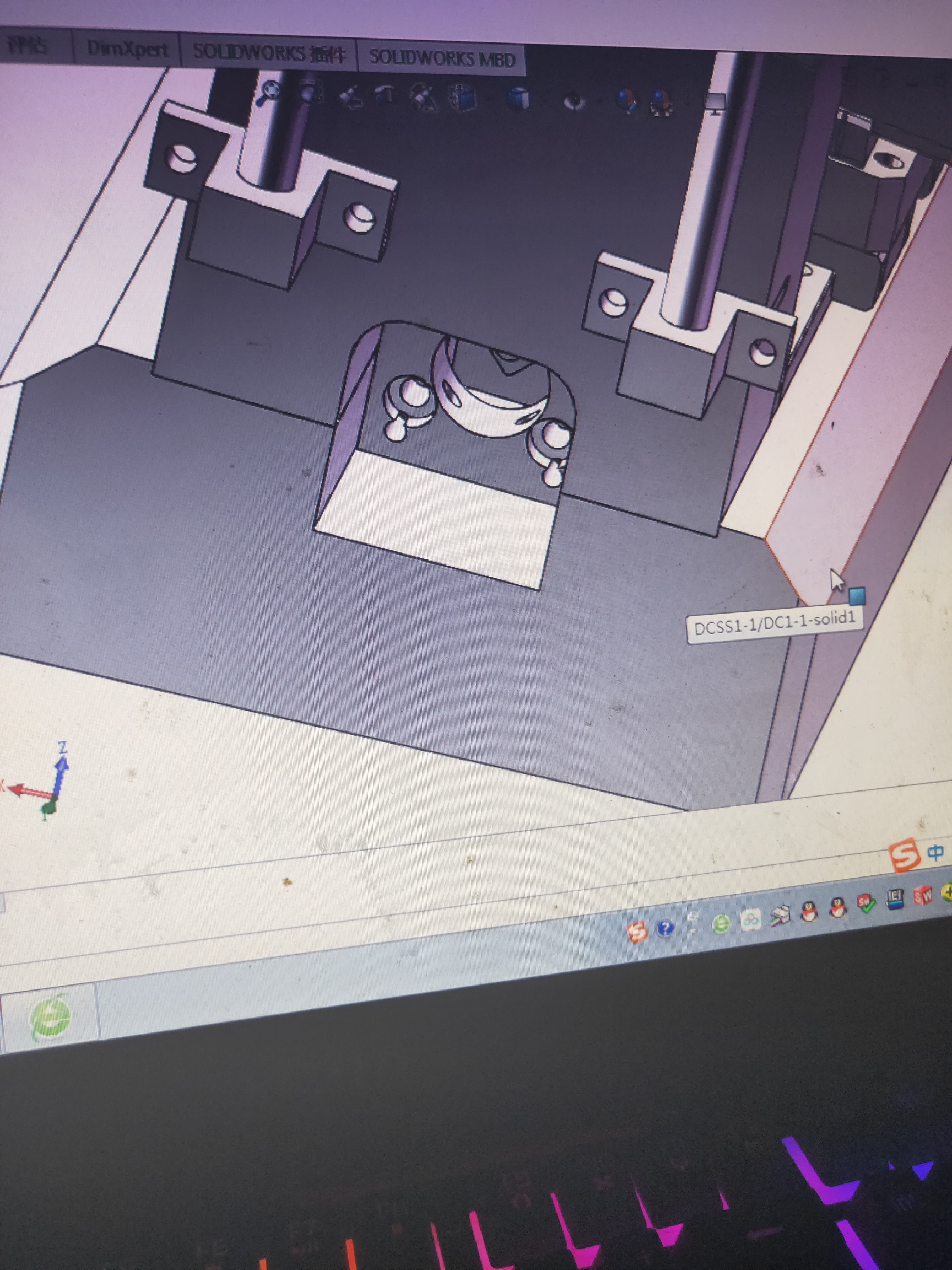

还没装零件都做出来好像没有联轴器的空间 y轴的电机装不上啊我改了一下还有就是楼上说的问题 15的滑块只能上三个螺丝

会汪汪的羊 · 发表于 2019-8-26 21:37:17

加了配重

Sein850 · 发表于 2019-8-26 21:44:42

谢谢杨工图纸下下来学习一下

HyperCNC杨工 · 发表于 2019-8-26 22:11:00

不错真厉害我做的过几天也要来了到时我也发上来小bug肯定会有改改就行
