铝板机精度提高好难呀

akun924

本身又是光轴，还是动龙门，然后还是300 500 100这种大行程，几个弱点聚在一起了。精度可想而知，我以前造机器线轨机也是盲目追求大行程，结果很差劲。其实行程小点造机就容易多了。

鸡蛋

3 b* h: H5 X8 a7 _* v) c

雕刻小七 发表于 2019-8-16 08:08
3 k" @( J& P; C看了很多吧友也是这种结构，淘宝也主要是这种结构，才这样做的，别人的精度感觉雕出来的东西很精细，

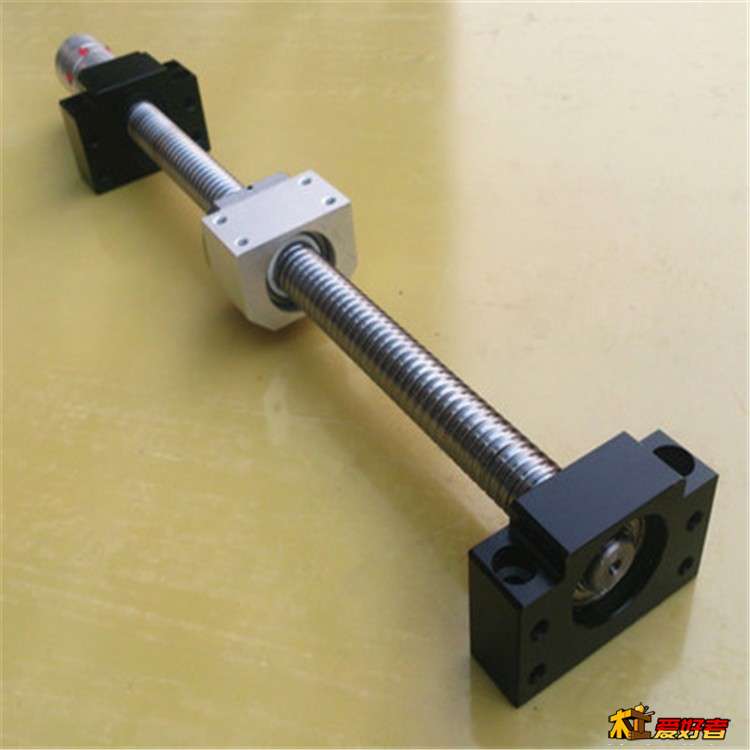

你这个机器是步进电机通过联轴器直接连接丝杆的，丝杆只有一端有一个普通的轴承座，正常情况下丝杆两端应该使用BK或者BF之类的专用的轴承座，看下图丝杆两端黑色的轴承座。这两个轴承座对精度影响很重要，你现在XYZ三个轴都把这个省略掉了。

' c  p; F. E. ?. i- s1 ^7 i' m

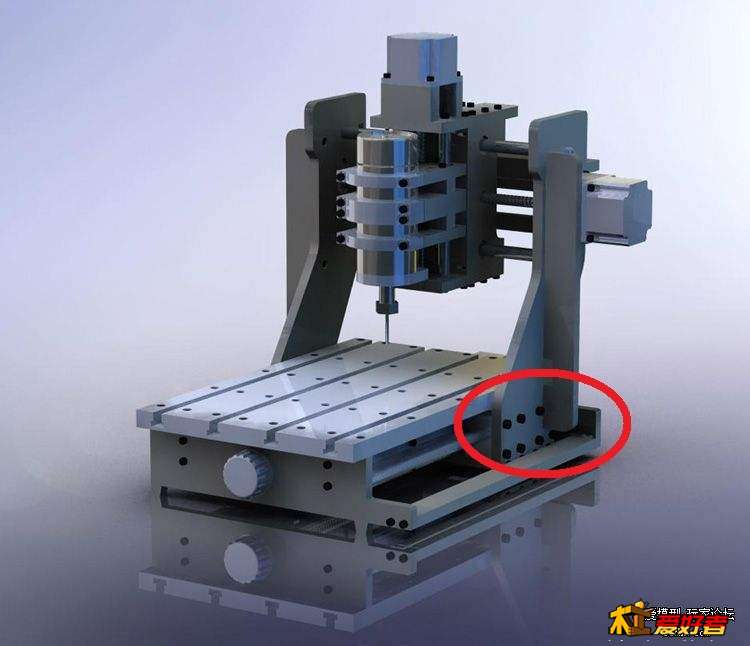

还有Y轴侧面支架的问题，为了增加Y轴的行程，你把Y轴侧面支架的底部设计的很窄，你再看看其他人设计的移动龙门的机器，红圈画出来的地方都是加长了的，这样可以尽量避免移动部分头重脚轻的情况。
) g0 Z5 r8 D% q/ F' o龙门结构的雕刻机又可以分为移动龙门和固定龙门两种，其中移动龙门要比固定龙门难设计。
机器是不会骗人的，你省了多少零件它就给你省多少精度。
1 _  p' m0 _: \+ ~* l. b5 \
9 D, |3 f/ [- ^4 h  Z
5 p0 H+ U  b) G3 N8 v

6 U3 N% u4 T' Q! b; R

雕刻小七

心佛即佛 发表于 2019-08-16 09:00
Y轴底脚有点窄，造成xz头重脚轻底盘不稳。牺牲一点y轴行程，把侧板底部加宽一下会好一点。

: n' R+ Z' h  `: t. p. k现在是120宽改150会有效果吗

来自苹果APP客户端

雕刻小七

鸡蛋 发表于 2019-08-16 13:38
  @$ S4 Q8 I# p+ e, f( e+ W, O6 }1 S" b本帖最后由 鸡蛋 于 2019-8-16 13:44 编辑
% ?4 a9 c$ t0 |) b/ V/ Y9 ?

你这个机器是步进电机通过联轴器直接连接丝杆的，丝杆只有一端有一个普通的轴承座，正常情况下丝杆两端应该使用BK或者BF之类的专用的轴承座，看下图丝杆两端黑色的轴承座。这两个轴承座对精度影响很重要，你现在XYZ三个轴都把这个省略掉了。
( g+ x' N6 r, Z" `, g. ?' ~! m1 ^: Y
3 W/ c3 U! i7 b0 W5 Y
! ^( X2 m6 A, k* X! ^. i还有Y轴侧面支架的问题，为了增加Y轴的行程，你把Y轴侧面支架的底部设计的很窄，你再看看其他人设计的移动龙门的机器，红圈画出来的地方都是加长了的，这样可以尽量避免移动部分头重脚轻的情况。
* o& i7 W0 v$ e1 m0 i/ Z龙门结构的雕刻机又可以分为移动龙门和固定龙门两种，其中移动龙门要比固定龙门难设计。
机器是不会骗人的，你省了多少零件它就给你省多少精度。

4 |( @! \) t% u) [+ h感觉他们的也就这个样子，他们的精度说能达到正负0.05

来自苹果APP客户端

keithpupu

雕刻小七 发表于 2019-08-16 08:08

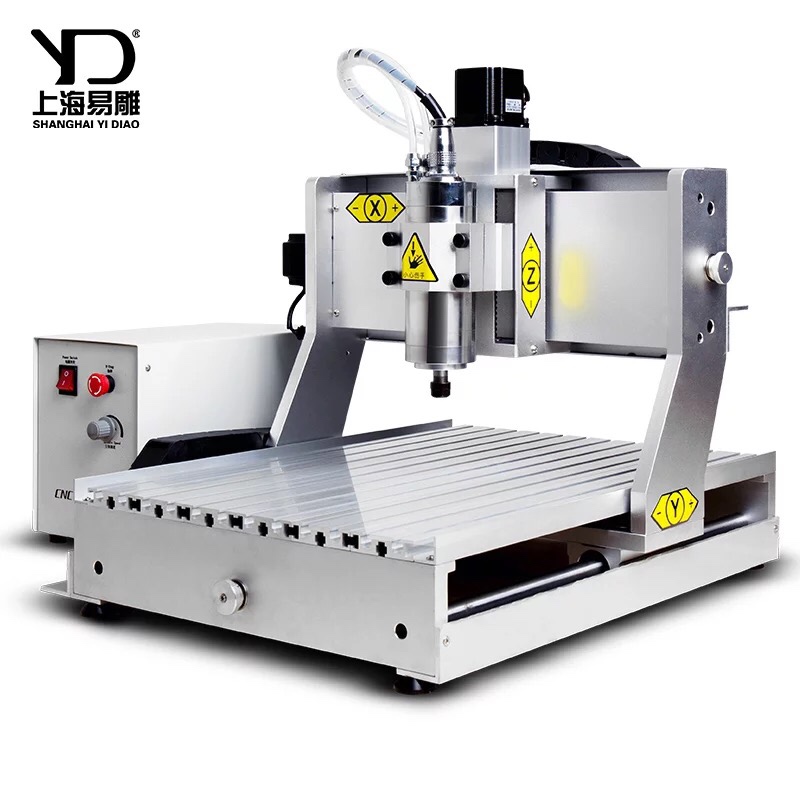

看了很多吧友也是这种结构，淘宝也主要是这种结构，才这样做的，别人的精度感觉雕出来的东西很精细，

淘宝机都是挂羊头卖狗肉  真精度那么好 专业工厂也就不要开了

来自安卓APP客户端

keithpupu

雕刻小七 发表于 2019-08-16 17:37
感觉他们的也就这个样子，他们的精度说能达到正负0.05

. h+ a7 d" o0 {! N3 O2 h7 T你问问他们 说你批量采购 合同里敢写0.05么？0.5敢么!

来自安卓APP客户端

往事随风去吧

雕刻机的精度（或者说精细度），是金钱和经验（包括搞机和操机经验）的累积。
, E- f# K( k" n# S8 K( i) i9 a. r& s尤其是自己搞机，二者缺一不可。

znz

4 U0 h2 Y  X7 m0 [
) v2 d" g. @3 c* z# d你的问题出在板的安装面没有上过铣床找平和平行   自然 垂直误差也大  安装面不平 螺丝再紧也是 有间隙        目前来看有个几十块的百分表  学会 调平行    垂直      看看我的帖子吧  如果调拨过来  说明架子  误差老实大了   需要想办法 铣平
) [; t# x: p6 A. a我的铝板机可以做到  20x20cm  平面  0.03左右  你可以参考
, Y: A. z3 n8 q  n) B

雕刻小七

znz 发表于 2019-08-16 19:35
* \- I/ b6 f1 D1 k1 C- b本帖最后由 znz 于 2019-8-16 19:38 编辑
8 V) ]1 @6 O4 l; D! Z9 j; R  M1 M
! Q. E3 T: f. P5 \% ~7 |6 ~7 z$ W你的问题出在板的安装面没有上过铣床找平和平行   自然 垂直误差也大  安装面不平 螺丝再紧也是 有间隙        目前来看有个几十块的百分表  学会 调平行    垂直      看看我的帖子吧  如果调拨过来  说明架子  误差老实大了   需要想办法 铣平
" ?$ ~: y. m# d3 C8 L+ F我的铝板机可以做到  20x20cm  平面  0.03左右  你可以参考

你的0.03怎么测的，有什么测试方法吗。

来自苹果APP客户端

znz

雕刻小七 发表于 2019-8-16 19:41
你的0.03怎么测的，有什么测试方法吗。

: N: d' N- ~* l& l8 n. L. P这个测量是加工平面结果误差  挂上百分表走方框
$ b9 D* H3 K1 p5 I; `; F; j

$ Y1 r5 i) l1 N9 D6 e& I6 g
. v1 L! _( ~5 ^9 U你把 上面拆完   第一步先看看  y 水平平行度    垂直平行度   如果  这个都 超过 10丝 甚至  20丝    下面的事  就不要做了
+ E4 c6 l; B/ N3 L/ o
9 _4 L# _2 @- b7 r- B6 ]
" |5 S8 A( m, O5 V+ Z

: X2 f" K# U" E+ {9 @第二步 第三步  就免了    先搞这个吧
2 V5 m, ?7 x. U6 J. h
6 z7 [9 ~8 k' w0 o  Q) e6 Q
任何机架 除了一体加工 只要有螺丝 一定需要调试    。。。。。好多人出问题在调试上

雕刻小七

dragontiger 发表于 2019-08-15 23:17
3 K+ ]- F1 N* R' r# J5 `" d9 P% D我也想要台能自动换刀的，行程更大的大钢炮。
6 Z- @- g+ a5 n4 r其实还是银子作怪，一分钱一分货这个硬道理全宇宙都适用。
人都是有追求的，都想要好东西很正常。

你这个要求自己做就比较难吧。

来自苹果APP客户端

夜色苍茫

当然啦，如果没有啥经验，也可以发出来，让大家给参谋参谋。那里不行在修改
. }% @7 Q, o' @
重要的是有钱，搞外协加工找个母鸡，很容易搞出来

回来在自己调试轻松多了。
