扁锯条转90度锯切开槽--试验

涂泥玉 · 发表于 2019-8-15 21:37:14

很棒

涂泥玉 · 发表于 2019-8-15 21:38:17

不安发表于 2019-08-15 17:26' L+ p, X' k2 h; Y
常规的锯条改的话折角后前端会上翘，使得牙不在一条直线上，视频里锯条是特制且原始形状如图(平面)，折线延长后得到多出的三角部分，当折线对折以后就可以使垂直与水平的牙在一条直线上前视图所示。从俯视图来看折角角度不变折线越长锯路就越长推锯越容易，原视频截图可以看出明显的长折线

我觉得你说的有道理，楼主可以按照你说的再做个实验，可以找宽一点的锯条裁成这个形状，然后再折

来自安卓APP客户端

机械师＆木匠 · 发表于 2019-8-15 22:18:31

艺海同道发表于 2019-08-15 16:33
, }# ]; N- _& F, c0 p& ?本帖最后由艺海同道于 2019-8-15 16:37 编辑
& z% C: T, F# ^5 u0 s0 d: r/ e8 y( ~4 b
谢谢机械师＆木匠提供图片和建议！钻小孔转角师傅有教当时学的叫穿孔小弓锯！

今天又在老工匠这里学到了“穿孔小弓锯”原来木工真有这一用法，我们机械方面经常采用转角处开孔的方法，有多少转角就提前钻多少个孔。

来自安卓APP客户端

机械师＆木匠 · 发表于 2019-8-15 22:32:29

涂泥玉发表于 2019-08-15 21:387 X: N$ V! Q3 @
我觉得你说的有道理，楼主可以按照你说的再做个实验，可以找宽一点的锯条裁成这个形状，然后再折

这个是不可能做到的，即便如“不安”木友的建议，将锯齿做成一条直线，但是锯片在折弯处的断面形状是一个立体三角形，就如同一个三棱锥，这样的一个立体截面怎么可以插入很薄的木缝里呢？我虽然有条件做各种结构，但是这个真不行，我的一个专业方面就是金属结构制造，结构在空间中的立体状态，我们是很有专业性研究的。

来自安卓APP客户端

机械师＆木匠 · 发表于 2019-8-15 22:38:06

不安发表于 2019-08-15 17:26
3 p6 V# O& ]2 Y I$ x" T9 H% U4 Q常规的锯条改的话折角后前端会上翘，使得牙不在一条直线上，视频里锯条是特制且原始形状如图(平面)，折线延长后得到多出的三角部分，当折线对折以后就可以使垂直与水平的牙在一条直线上前视图所示。从俯视图来看折角角度不变折线越长锯路就越长推锯越容易，原视频截图可以看出明显的长折线

最大的问题不是锯齿在不在一条直线上，而是折角后的锯片已经不是一个平面，通过立体构件的展开，可以获得锯齿在一条线上的形状，这个结构太简单，不是啥难事，但是折角后的锯片将会形成一个立体三角形，这个三角形会有高度，一个三棱锥体如何能插入一条锯缝中，还能来回拉动？

来自安卓APP客户端

机械师＆木匠 · 发表于 2019-8-15 23:05:13

不安发表于 2019-08-15 17:26- h, u1 }( c* U/ U" ]2 b' \; ]. K2 h5 k
常规的锯条改的话折角后前端会上翘，使得牙不在一条直线上，视频里锯条是特制且原始形状如图(平面)，折线延长后得到多出的三角部分，当折线对折以后就可以使垂直与水平的牙在一条直线上前视图所示。从俯视图来看折角角度不变折线越长锯路就越长推锯越容易，原视频截图可以看出明显的长折线

你看你提供的图片，在我画红线的地方是不是相当于一个角钢？后面锯片锯出的口大约2mm左右，横的平面成三角状，如何能从小缝中一次行程穿过呢？如果能一次拉开到位，还需要多次往复动作吗？不需要往复动作叫刀削，就不是锯削了，对吧？

来自安卓APP客户端

机械师＆木匠 · 发表于 2019-8-15 23:06:29

不安发表于 2019-08-15 17:26
9 j! O6 g1 q; T: w' w0 d常规的锯条改的话折角后前端会上翘，使得牙不在一条直线上，视频里锯条是特制且原始形状如图(平面)，折线延长后得到多出的三角部分，当折线对折以后就可以使垂直与水平的牙在一条直线上前视图所示。从俯视图来看折角角度不变折线越长锯路就越长推锯越容易，原视频截图可以看出明显的长折线

接上楼图片

来自安卓APP客户端

e3045577e · 发表于 2019-8-16 01:04:26

机械师＆木匠发表于 2019-8-15 15:05* U3 U6 a" h1 P6 p+ x
你看你提供的图片，在我画红线的地方是不是相当于一个角钢？后面锯片锯出的口大约2mm左右，横的平面成三 ...

你有这个条件，我相信你可以做出来的！

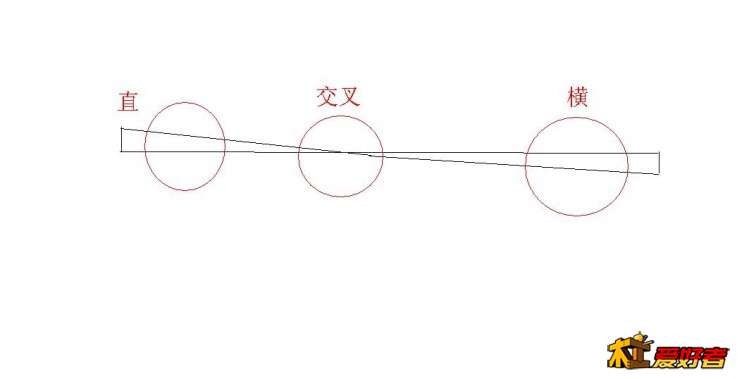

先锯直的，然后再过渡到中间交叉部分，再慢慢过渡到横向部分。
要用动态思维！
你多想想，一定能做出来的！！！

chaoshili123 · 发表于 2019-8-16 06:18:27

需要你这样的木友，解惑答疑，多谢

来自安卓APP客户端

scarborogh · 发表于 2019-8-16 07:30:40

感谢动手分享，有理论也有实践

来自苹果APP客户端

机械师＆木匠 · 发表于 2019-8-16 07:42:11

e3045577e 发表于 2019-08-16 01:04# d# s2 @5 |9 V7 p6 \
你有这个条件，我相信你可以做出来的！( {$ C' h& l8 a4 Z5 E% Q1 t) s

$ P5 v$ S$ A. i. q8 s, P' y! S先锯直的，然后再过渡到中间交叉部分，再慢慢过渡到横向部分。& }+ n8 q& \% i8 f8 F& K; d
要用动态思维！
! X3 R' D% _. K" f! _/ J你多想想，一定能做出来的！！！

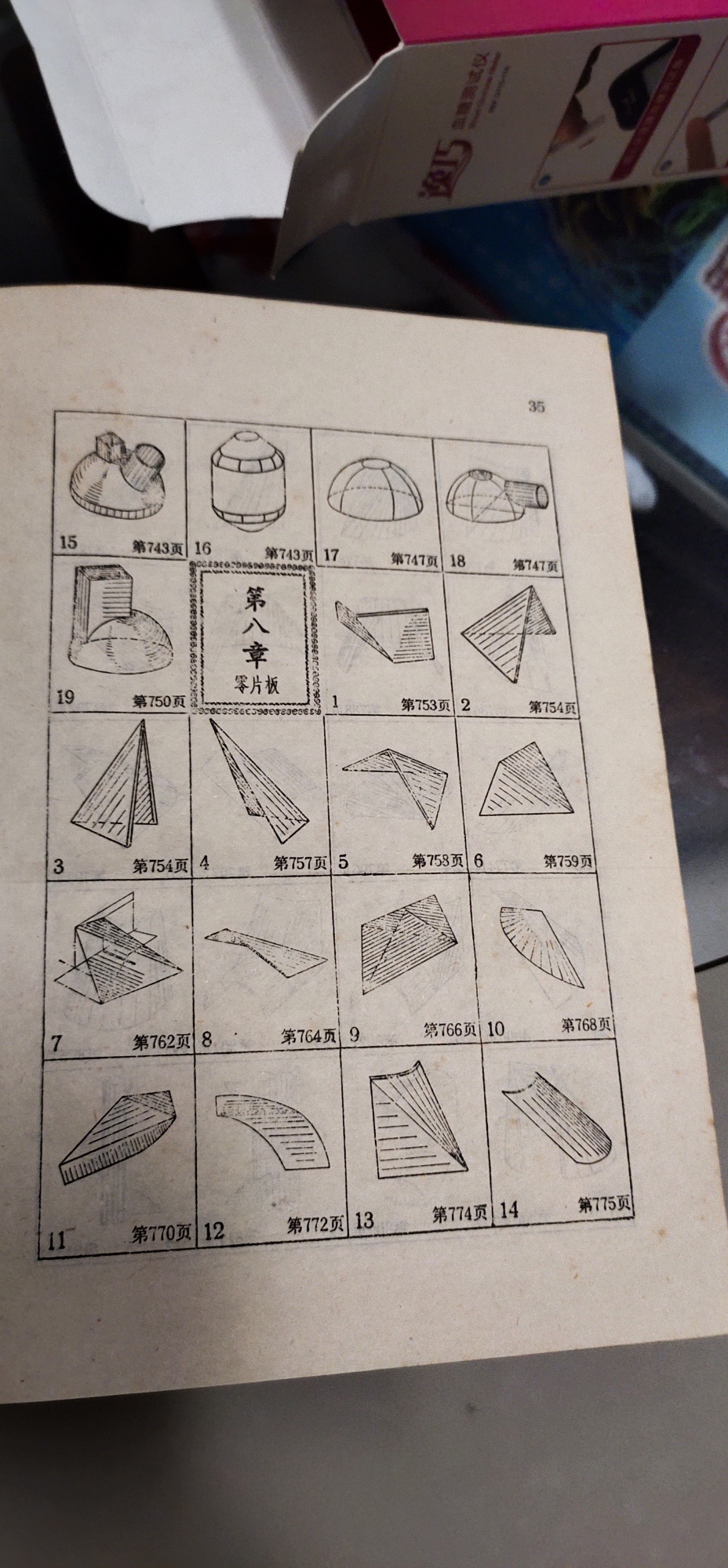

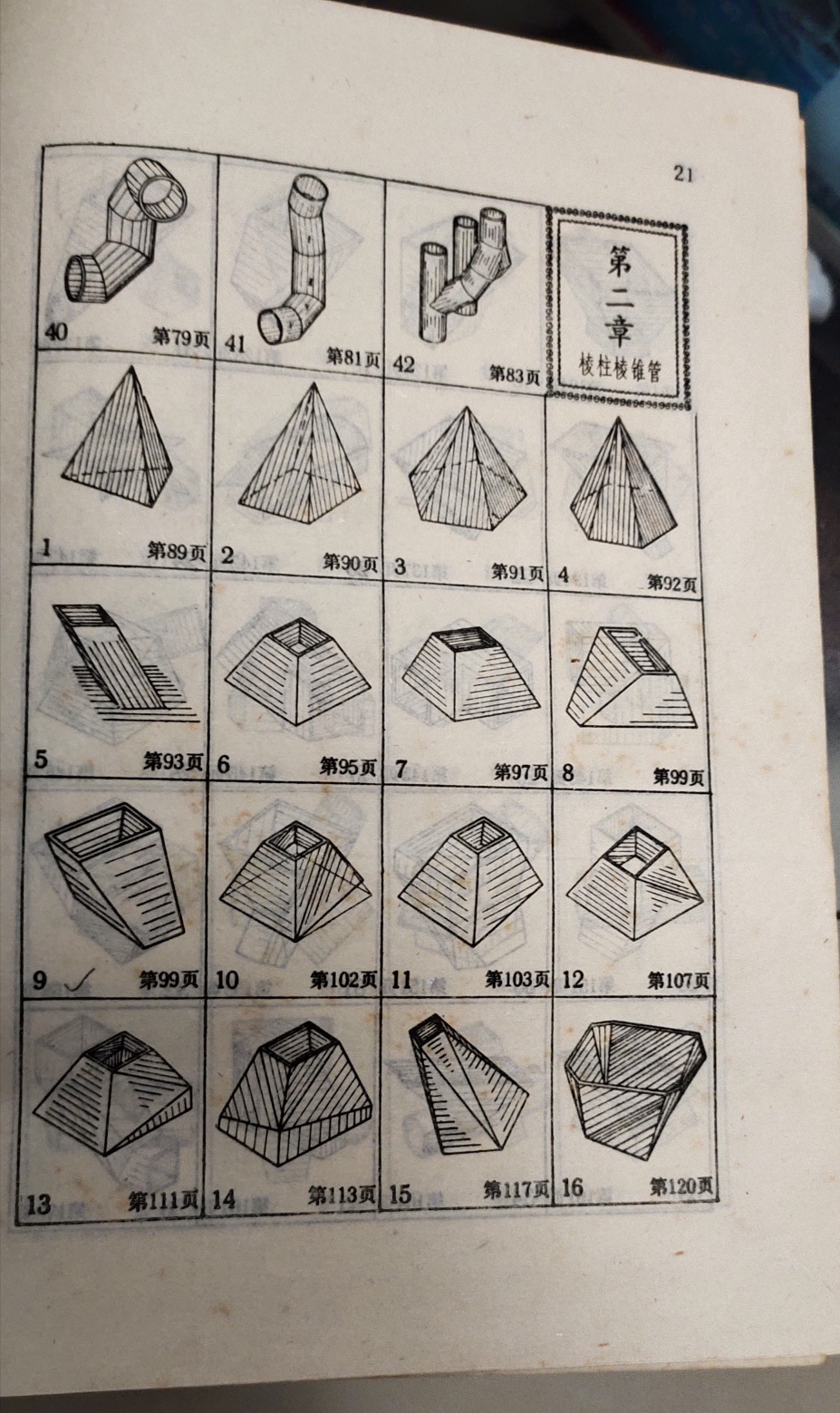

这根本就不符合形体结构及工程力学，大家的想法都是想解决问题，想法是好的，可以理解，但凡事要符合现阶段科学理论才行，我工作30多年，其中20多年是研究形体结构的，对于结构来说，应该比没有受过专业训练的人还是要熟悉一些，理解深一些。上几张我自己的结构展开学的资料。

来自安卓APP客户端

机械师＆木匠 · 发表于 2019-8-16 07:43:48

e3045577e 发表于 2019-08-16 01:047 D. w0 V& `$ f7 k* B- l8 C! l3 \3 z2 t+ c
你有这个条件，我相信你可以做出来的！
0 B2 N, a3 n2 l# u: k: Z9 b6 ~+ Y# q+ t- S
先锯直的，然后再过渡到中间交叉部分，再慢慢过渡到横向部分。
7 y& M0 M9 o) {要用动态思维！# h5 b$ ^/ S: C' L$ t
你多想想，一定能做出来的！！！

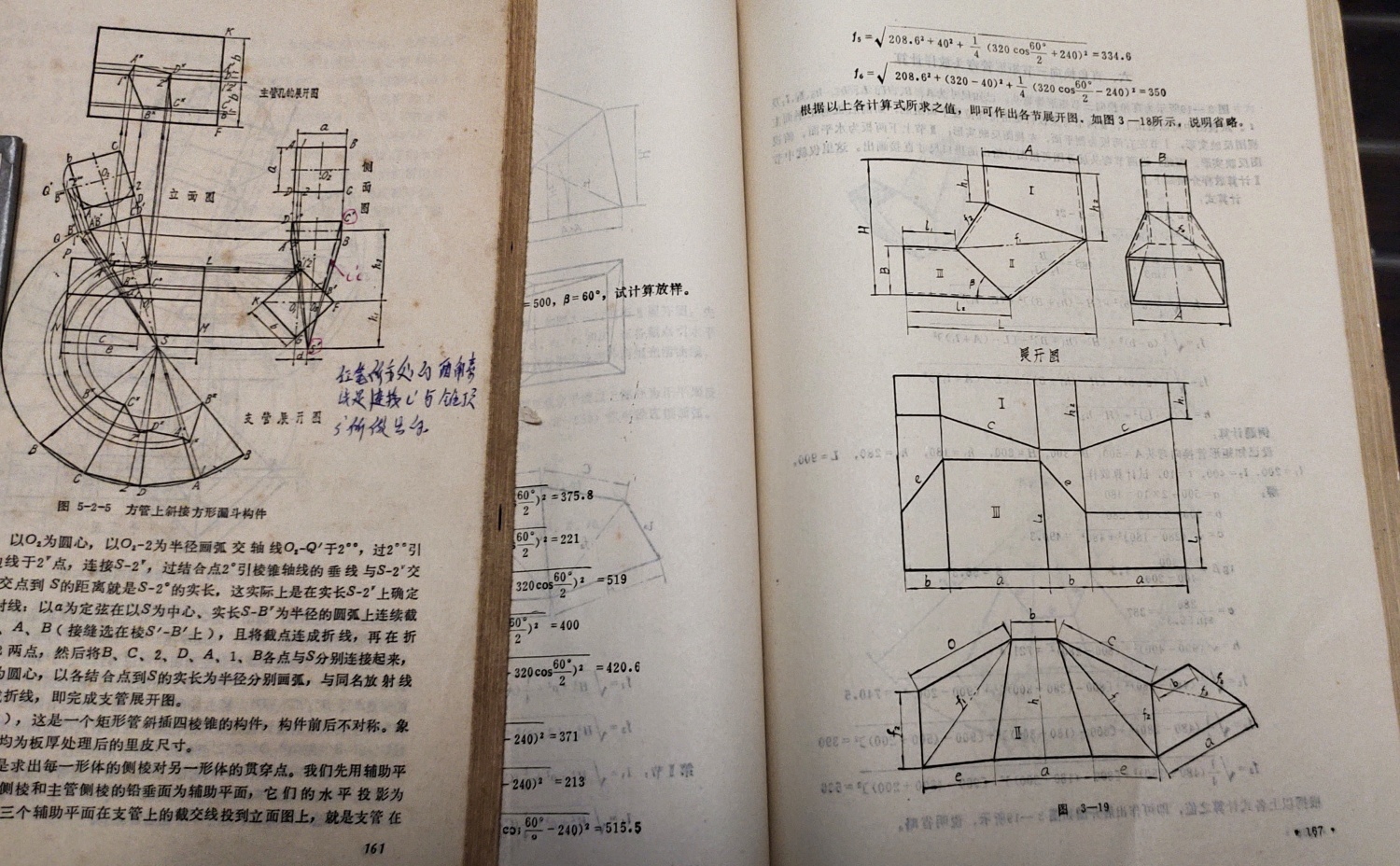

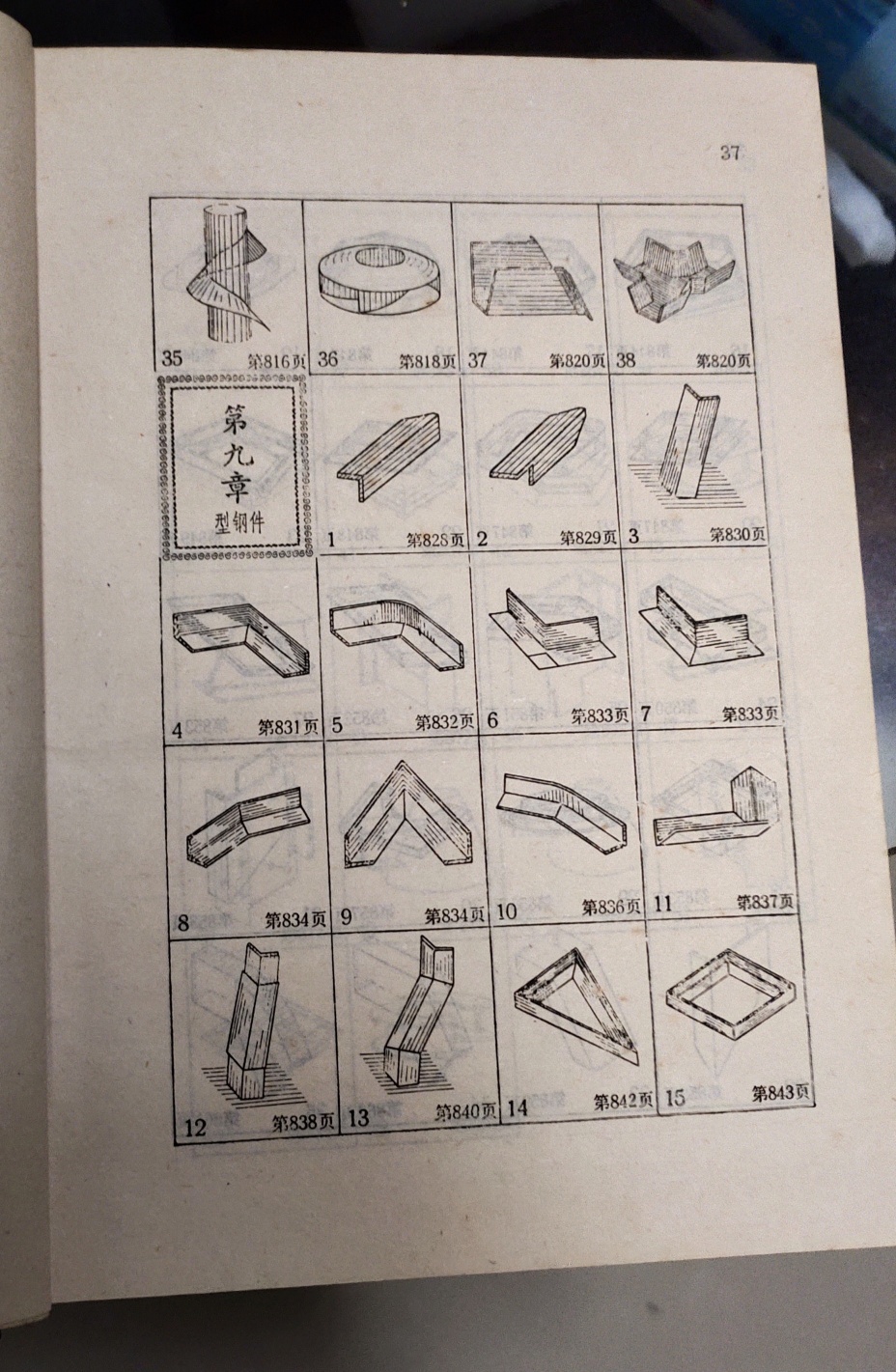

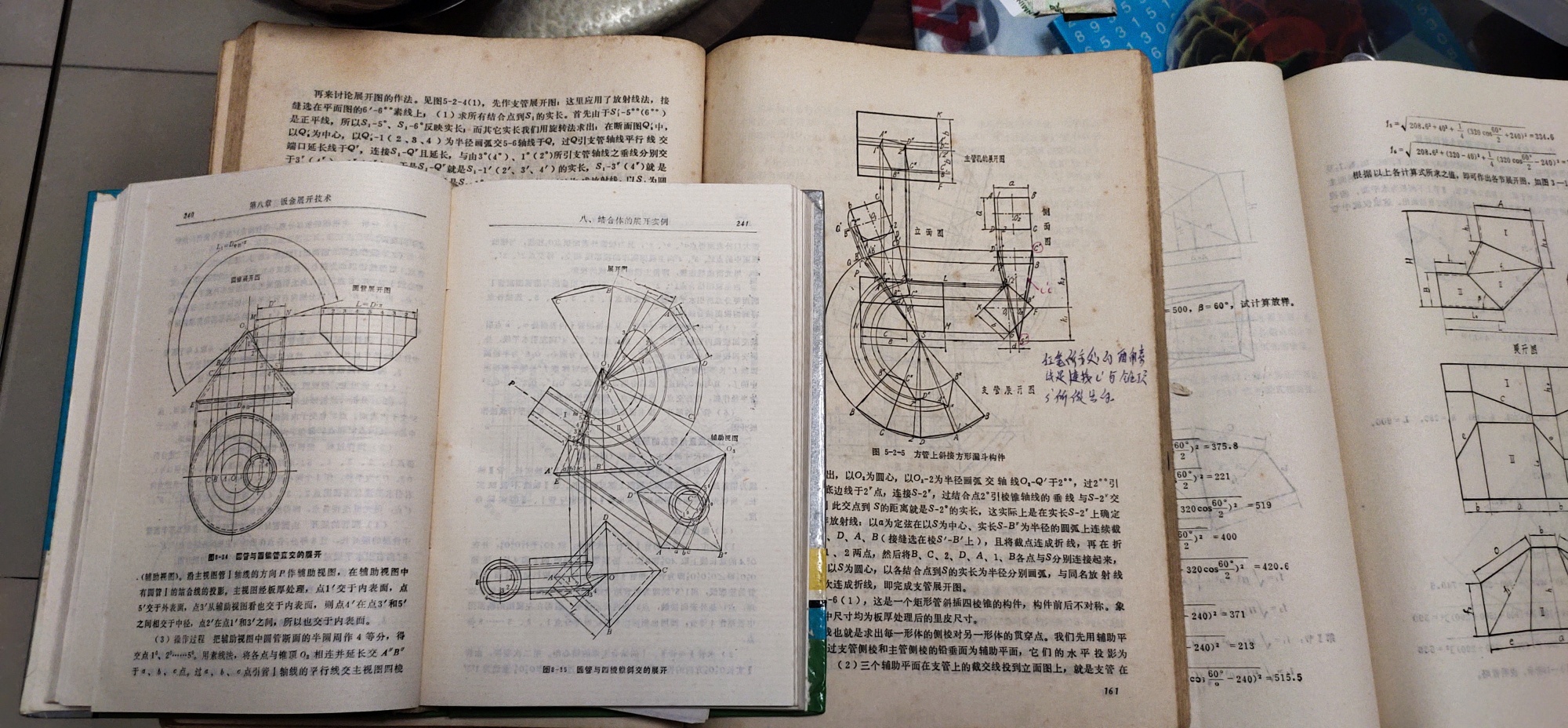

接上楼，上几张我的专业资料

来自安卓APP客户端

老兵新传1 · 发表于 2019-8-16 08:02:04

不安发表于 2019-08-15 17:26
; o' E/ @. A# M" x常规的锯条改的话折角后前端会上翘，使得牙不在一条直线上，视频里锯条是特制且原始形状如图(平面)，折线延长后得到多出的三角部分，当折线对折以后就可以使垂直与水平的牙在一条直线上前视图所示。从俯视图来看折角角度不变折线越长锯路就越长推锯越容易，原视频截图可以看出明显的长折线

正解！

来自苹果APP客户端

夏天pq · 发表于 2019-8-16 08:17:29

都是高手啊

来自苹果APP客户端

rainbow2019 · 发表于 2019-8-16 09:10:34

机械师＆木匠发表于 2019-08-15 22:32
% h( o) g( {7 `4 ^; {8 S) h这个是不可能做到的，即便如“不安”木友的建议，将锯齿做成一条直线，但是锯片在折弯处的断面形状是一个立体三角形，就如同一个三棱锥，这样的一个立体截面怎么可以插入很薄的木缝里呢？我虽然有条件做各种结构，但是这个真不行，我的一个专业方面就是金属结构制造，结构在空间中的立体状态，我们是很有专业性研究的。

别被固有思维束缚了

来自安卓APP客户端
