木工制作空气净化器

纳敢病

前言：

现在秋冬的空气实在让人难以忍受，体质差的甚至会得呼吸道相关的疾病。大气咱们个人能力有限，家里是有办法改善的——木工制作空气净化器。

经过多次选型试验，我们的空气净化器选型组合大致确定了两种组合：1、类似金羚BPT17-33-2D+605HEPA，2、金羚BPT10-23-1D+305HEPA。空气净化器关键部件滤网HEPA网材质选定为PP棉，定型了两种规格：305X305X48（mm）、305X605X48（mm），我们分别简称为305HEPA和605HEPA。吊顶风扇金羚BPT17-33-2D特点是滚珠轴承电机、全金属机壳，风量大、能效高，功率和风量分别为32W和318m3/h，我们以BPT17-33-2D+605HEPA组合做出的KJ2A-2总体评价也是风量大、能效高，但是体型大、噪音也有点大，所以就想降低噪音，适当降低机器和滤网的配置，产生了以BPT10-23-1D+305HEPA为组合的KJ2A-3。BPT10-23-1D也是滚珠轴承电机、塑壳薄型的一款吊顶风扇，机高155mm，功率和风量分别为28W和192m3/h。希望该款机型能够长时间运行，噪音低而效能又满足需要。

KJ2A-3选型思路：

HEPA滤网罩在吊顶风扇BPT10-23-1D之上，周围用木工免漆板密封固定；然后其上增加高度，免漆木工板做出一个出风腔，这样空气通过HEPA滤网，经过风机出风口向上，进入出风腔，从前面出风。增加后加上万向轮高度可达600mm，成品体型约350X350X600mm，可以作为小茶几或花架。

电机：吊顶排风扇金羚BPT10-23-1D功率28W、噪音41dPa，进风口300X300（246X246），出风口100mm，机高155mm.

滤网：用1套2个现HEPA滤网，规格305*305*46mm；活性炭合并到初虑网内。

关键指标：在效能和静音方面选取一个平衡点——噪音小于40分贝，可以长时间运行不影响生活和睡眠；在满足噪音的条件下风量选取最大，可以达到200m3/h左右。

设计图：

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/OICE_45D7091F-3EE2-4F10-A575-95398448B6F4.0/msohtmlclip1/01/clip_image002.jpg

主要板材尺

壁板（18mm）：320X500  2  305+2*18+140=480   46X2+160+68=320（350）

顶板（18mm）：350X400  1   46X2+160+68+30=350    341+60=400

底板（18mm）：305X320  1   46X2+160+68=320（350）

横隔板（18mm）：305X320（350）  1     （开孔100）

竖隔板（18mm）306X306   1     开孔？

背板（可选）340X500    1

木工工艺：

各板块之间用密封胶+圆木榫连接，再辅以螺钉保证连接牢固结实；各板块有切口的边沿用密封胶和PVC密封条封边；吊顶风扇用螺钉固定在开口的竖隔板上，再用密封胶封实。

电路控制：

电机连接在机箱上的开关插座上，再配以家常电器的电源线就行了，如果再串一个定时开关会更好了。

细节处理：

为了减少噪音不让风流有90度的转角，顶板和竖隔板夹角处设置导流板，或者横隔板上增加一个弯头风口，尺寸和吊顶风扇的出风口配套；吊顶风扇出风口和弯头风口之间的缝隙可以用尺度合适的废旧茶叶桶连接密封，当然购买尺寸相当的锡箔风管更好。

成本核算：

框架制作：板材约1/3板合50元；滤网 HEPA X 2 约100元；电机 ：约160元；其他（钉子、密封胶、封边条）约30元。

合计约 340元。

缺憾：

其一出风口和进风口同向，会造成混流；其二出风口没有现成的配件可选，黑洞洞的风口，既不美观也易落灰尘。

纳敢病

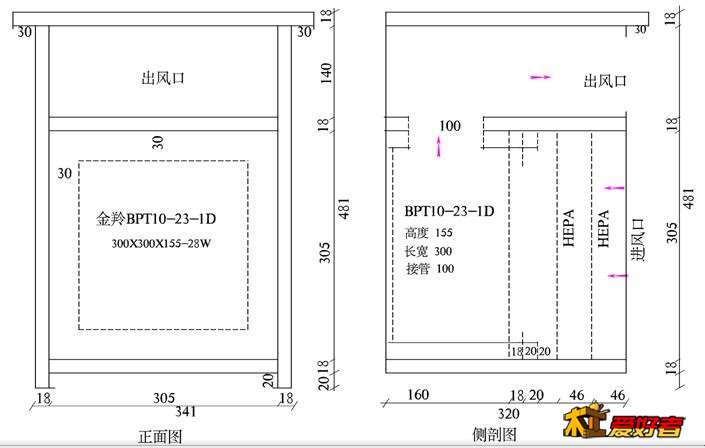

设计图

纳敢病

不太会上传图片

纳敢病

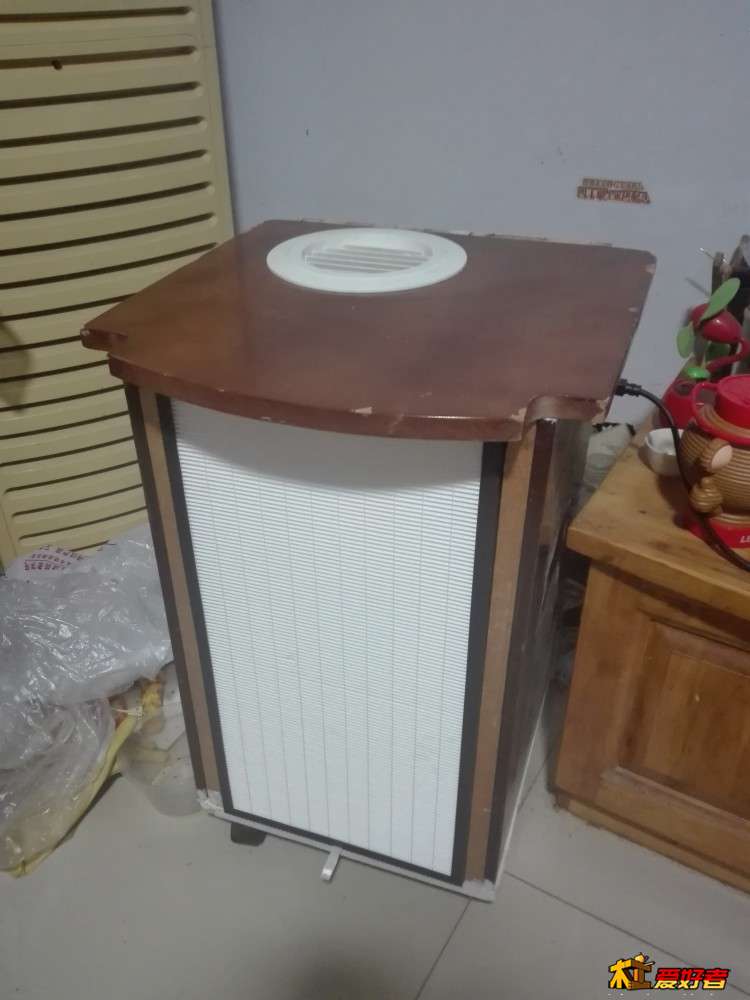

这是成品。文章是在这个的基础上进行的设计。

sauvic

顶起，手工真厉害。我也一直想要做个，电机买回来了，就差滤网了。

纳敢病

sauvic 发表于 2019-8-12 23:13
顶起，手工真厉害。我也一直想要做个，电机买回来了，就差滤网了。

pp滤棉的幅宽610mm，所以我们设计的滤网要以这个尺寸为基础，尽量充分利用减少废料产生，滤网尺寸尽量选用300/600等，我们选用的尺寸是305*305*48和610*305*48有点太斤斤计较了。我们的滤网是河南安阳 安克林  定制生产的，定制尽量选在淡季，价格、质量好控制。
