来呀算道数学题

a1285165423

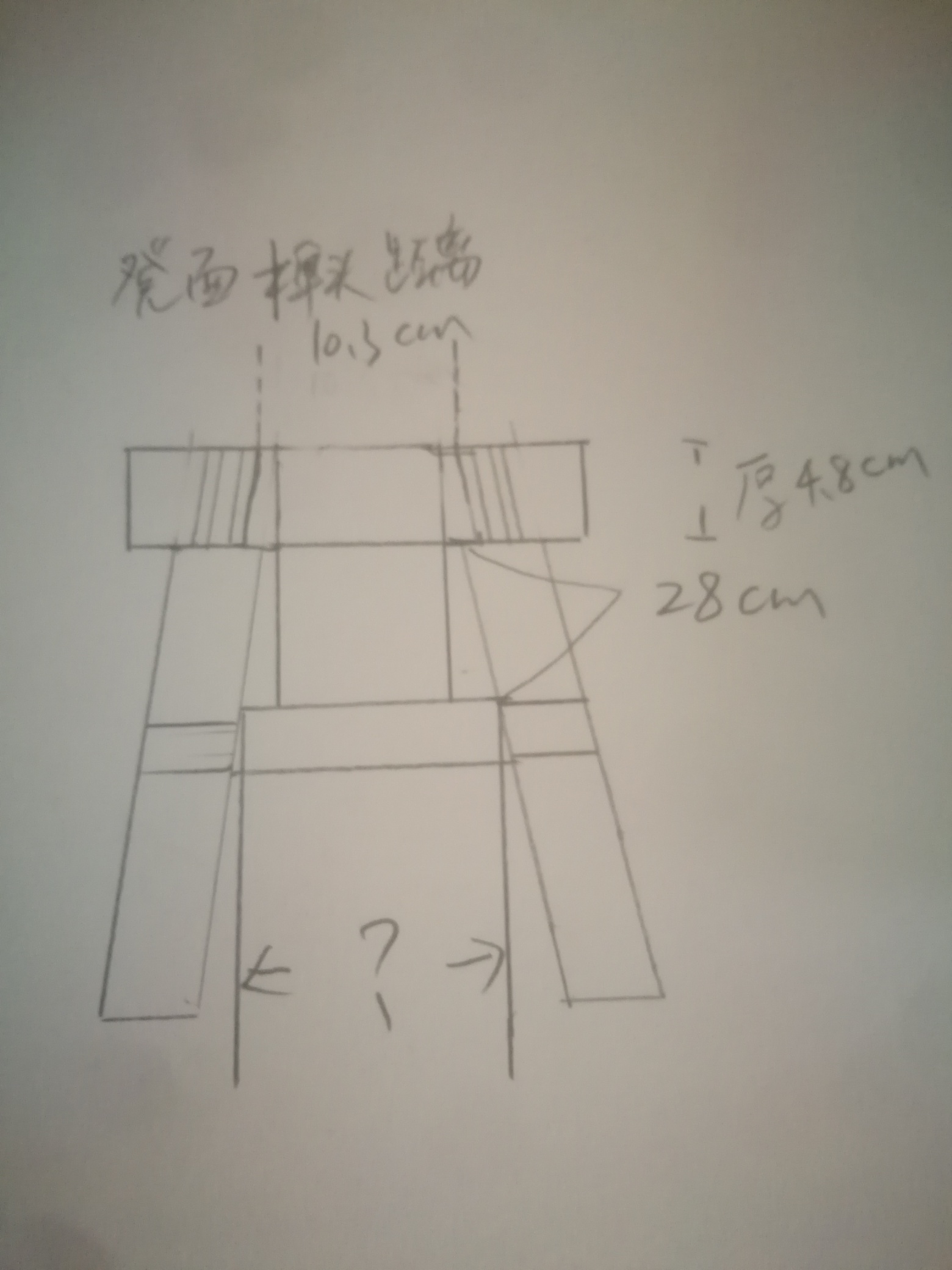

做个凳子，凳面厚度48毫米，双榫，倾斜比例是100:15，具体数据用图画出来，请大家算算横撑的长度是多少呀？

tcl2010

这个时候cad就派上用场了,然鹅,木工不需要这么精确.通常都是先做长一点,然后慢慢修

lfcao99

   科技改变生活，社会在变，人也跟着社会走。现在好多简单的算术也计算器解决了。随便学个设计软件专门解决木工这类计算也要不了几小时。（当然电脑盲另说）我朋友的父母六七十岁才学电脑，也学会了！你这个问题corelDraw,rhino(犀牛）,cad等这些软件轻松解决！

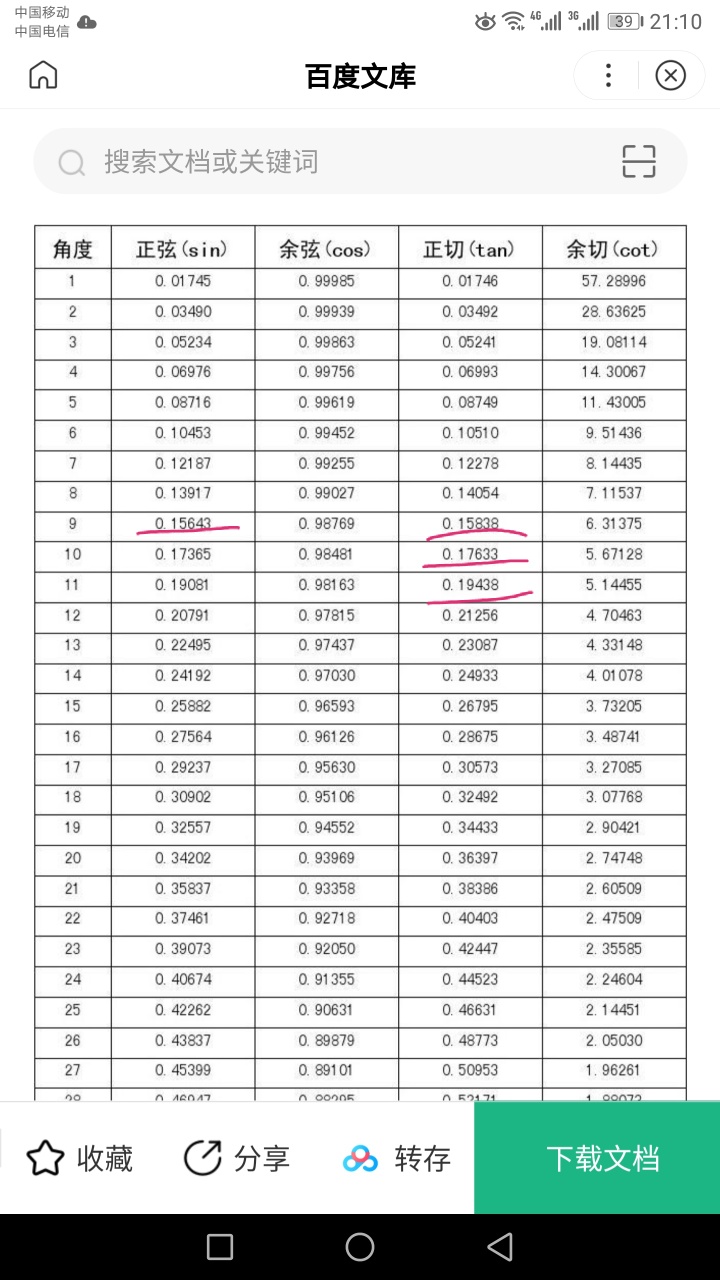

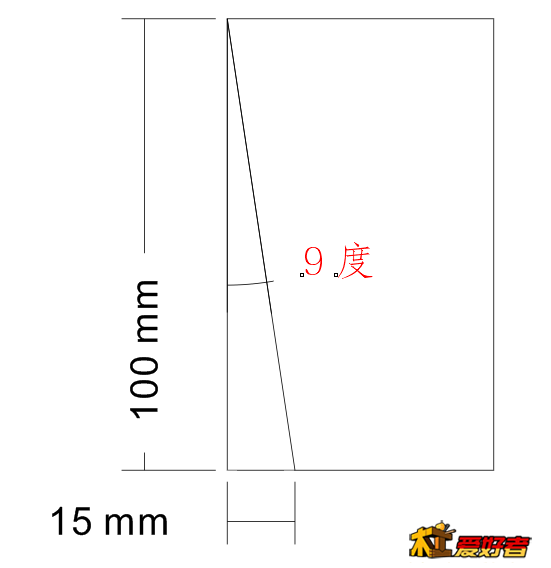

我用corelDraw画了下，角度是9度，要是把图画完整，所有尺寸直接用设计软件中的标注工具就可以了（精度小数点后9位）实际度数（8.5308040000 度）。

a1285165423

tcl2010 发表于 2019-08-04 18:53
这个时候cad就派上用场了,然鹅,木工不需要这么精确.通常都是先做长一点,然后慢慢修

谢谢，我也是这么想的，留大一点，然后再修，可是我得知道大概尺寸呀，

a1285165423

lfcao99 发表于 2019-08-04 19:18
本帖最后由 lfcao99 于 2019-8-4 19:21 编辑

   科技改变生活，社会在变，人也跟着社会走。现在好多简单的算术也计算器解决了。随便学个设计软件专门解决木工这类计算也要不了几小时。（当然电脑盲另说）我朋友的父母六七十岁才学电脑，也学会了！你这个问题corelDraw,rhino(犀牛）,cad等这些软件轻松解决！
我用corelDraw画了下，角度是9度，要是把图画完整，所有尺寸直接用设计软件中的标注工具就可以了（精度小数点后9位）实际度数（8.5308040000 度）。

谢谢，主要是双榫留的肩影响了尺寸

dingyubo

缺少已知条件，无法计算。

a1285165423

dingyubo 发表于 2019-08-04 19:29
本帖最后由 dingyubo 于 2019-8-4 19:32 编辑

缺少已知条件，无法计算。

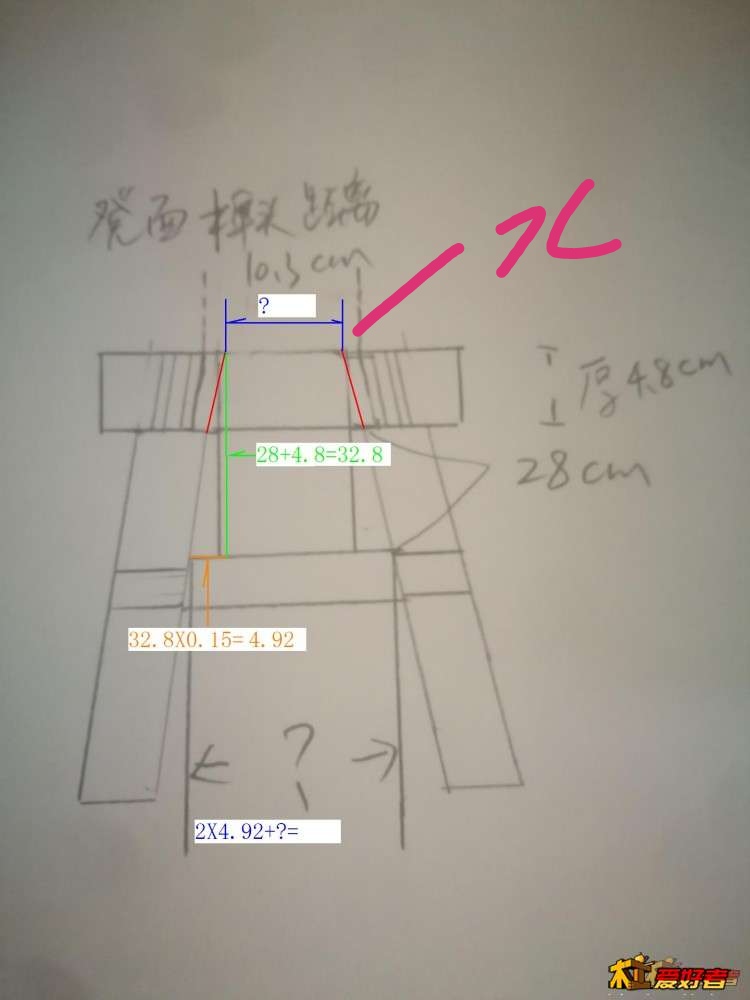

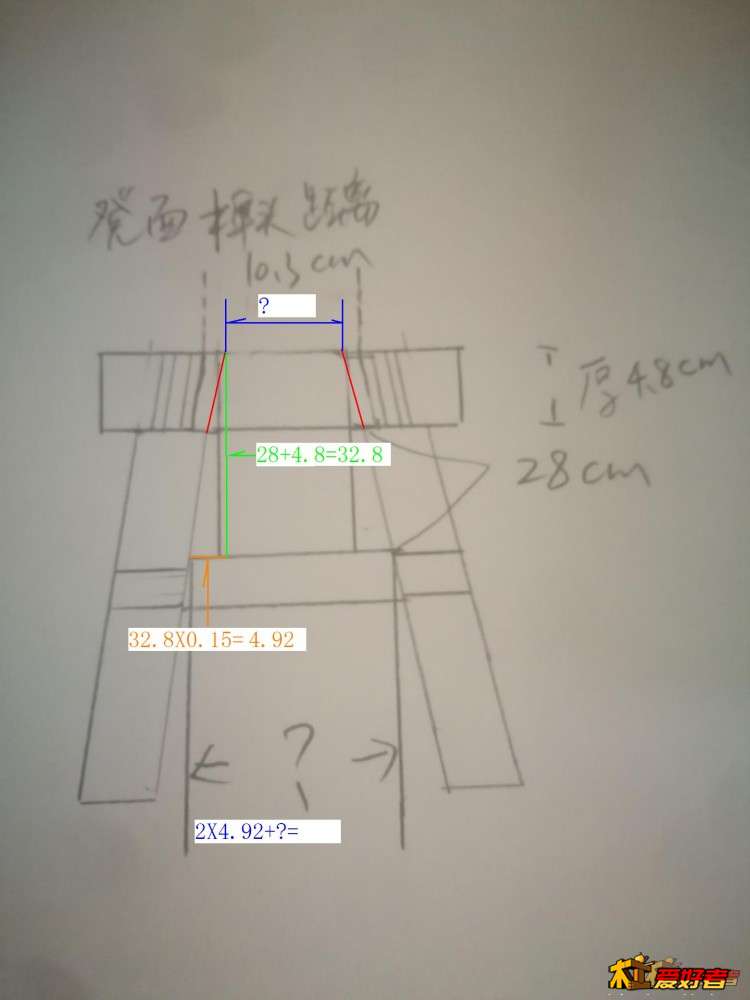

可不可以假设榫肩的距离是x，那个中间蓝色就是10.3-2x，先算出来，具体测量x，就知道后面的结果了

tcl2010

a1285165423 发表于 2019-8-4 19:28
谢谢，我也是这么想的，留大一点，然后再修，可是我得知道大概尺寸呀，

传统制图,背面一张很多方格的塑料板作为比例参考.制图时参照背面的方格按一定比例画线

dingyubo

a1285165423 发表于 2019-8-4 19:54
可不可以假设榫肩的距离是x，那个中间蓝色就是10.3-2x，先算出来，具体测量x，就知道后面的结果了

你说的对的。

xroc

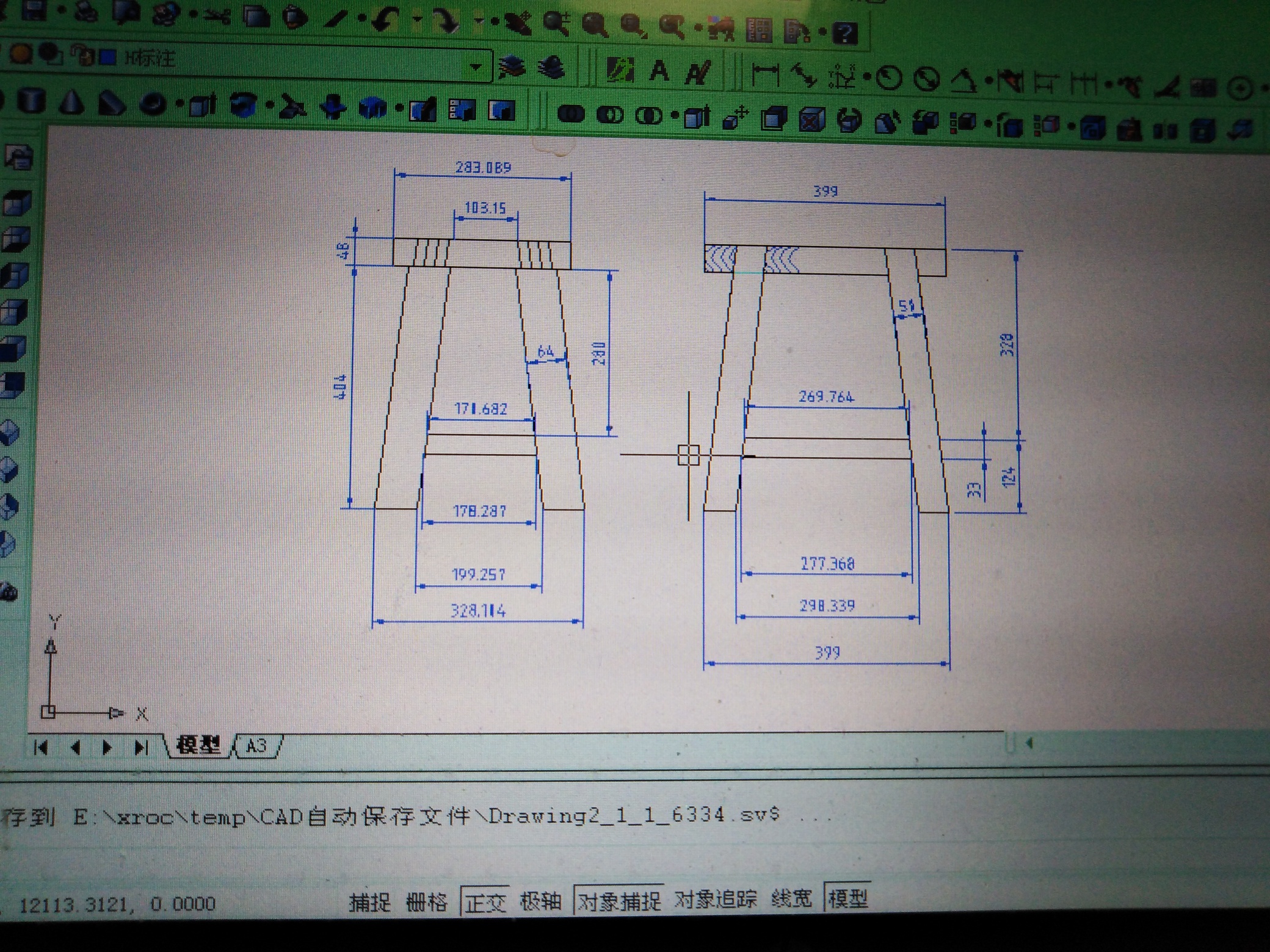

用CAD给你画了一下。你给的数据不足，我猜测着画的。

三木手作

勾股定理写个方程解一下，考一下你初中几何

三木手作

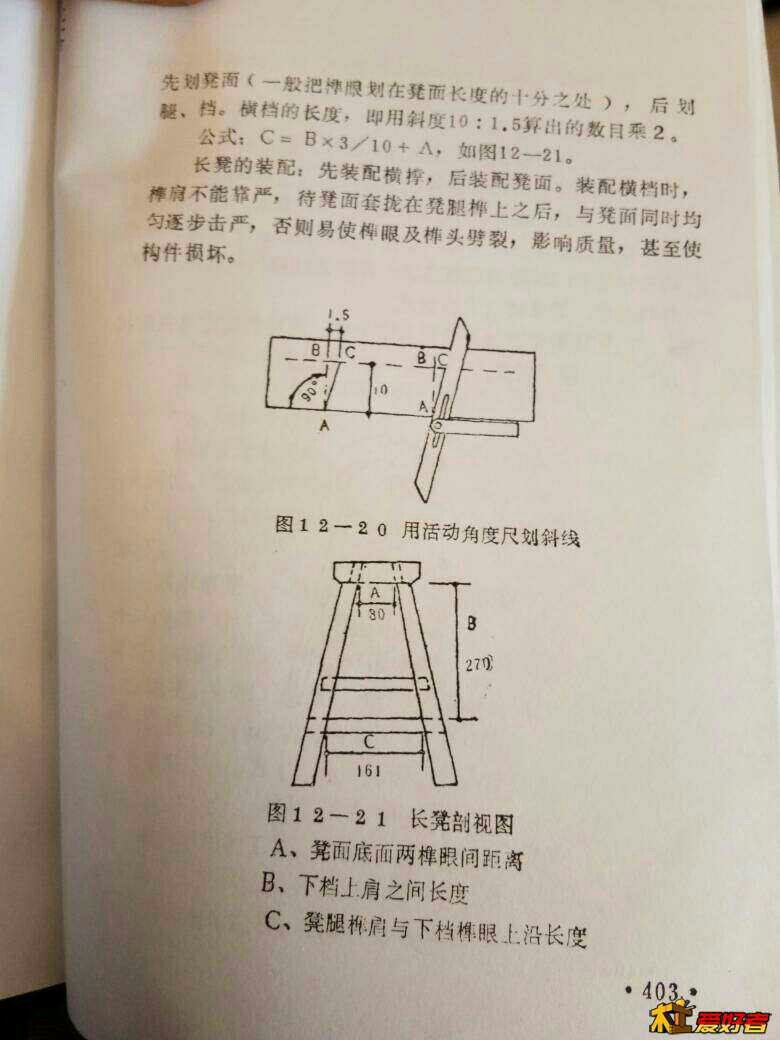

参考下

a1285165423

谢谢，

机械师＆木匠

大家还挺认真，这斜度给的把人脑壳都搞拧到了，斜度∠1:6.67，要这样表示。

buzdabuzd

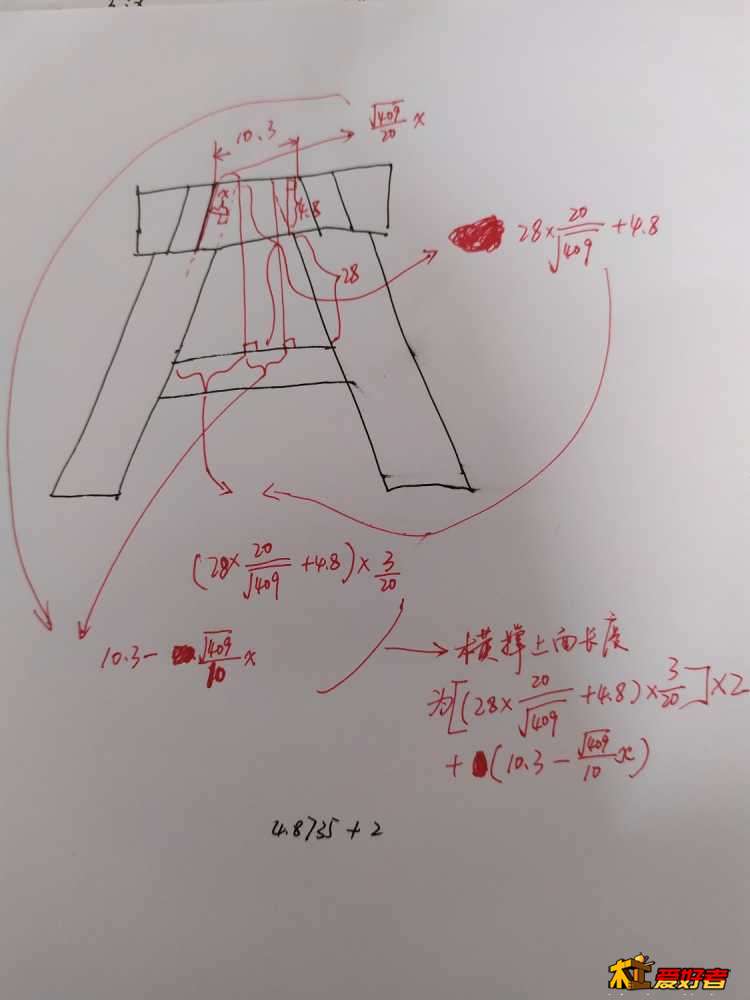

按你说的设榫肩宽度为x算了下（单位都是厘米），我感觉应该是对的。你画的双榫我画的单榫道理一样结果可以直接代入没问题。
