快捷方式制作的组子（kumiko）小柜

陈英俊 · 发表于 2019-7-31 13:29:01

本帖最后由陈英俊于 2019-7-31 13:29 编辑

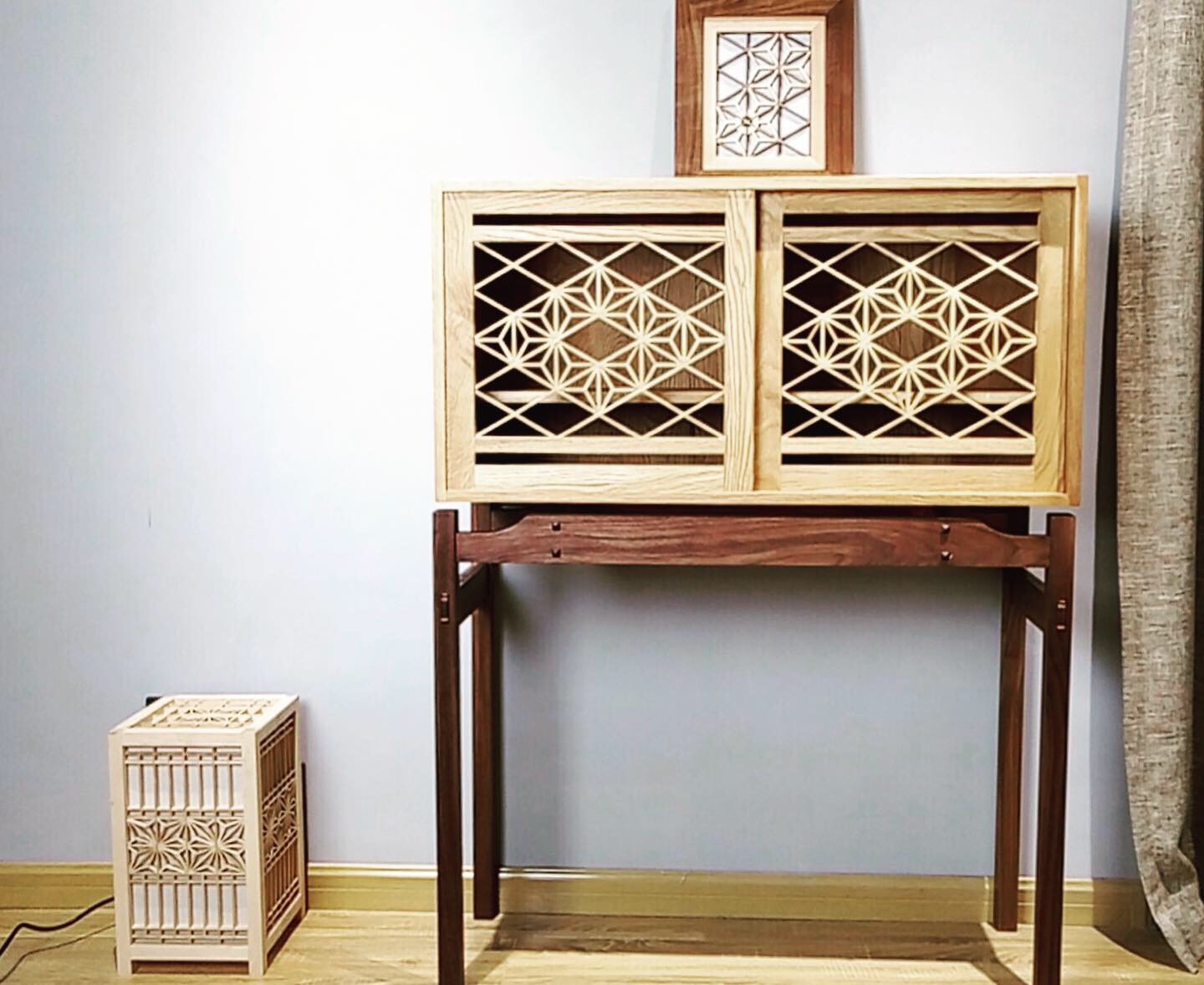

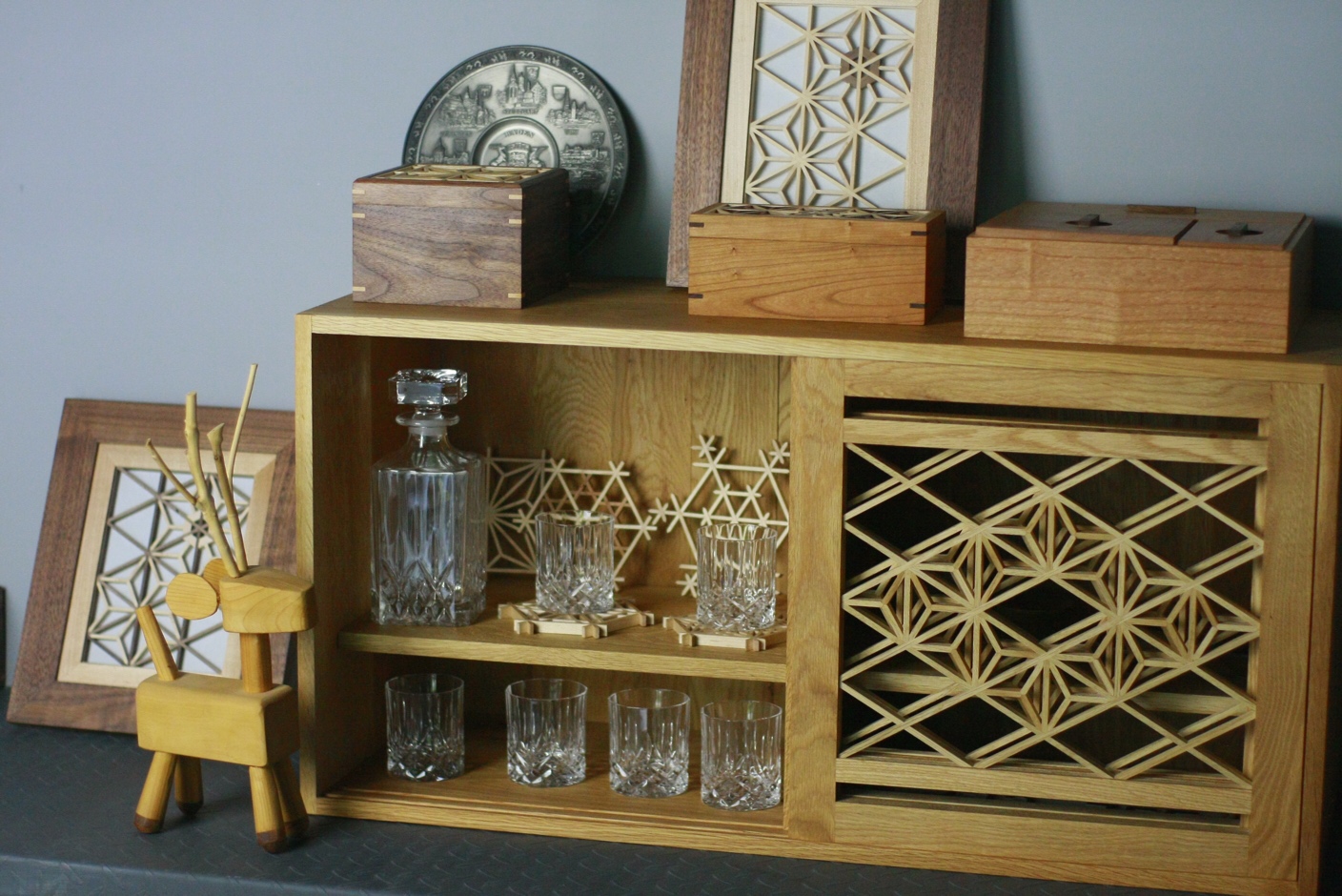

成品镇楼

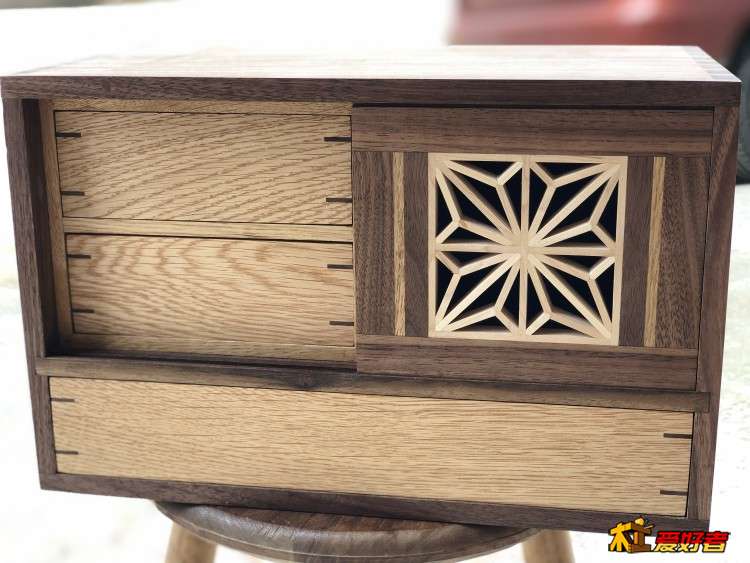

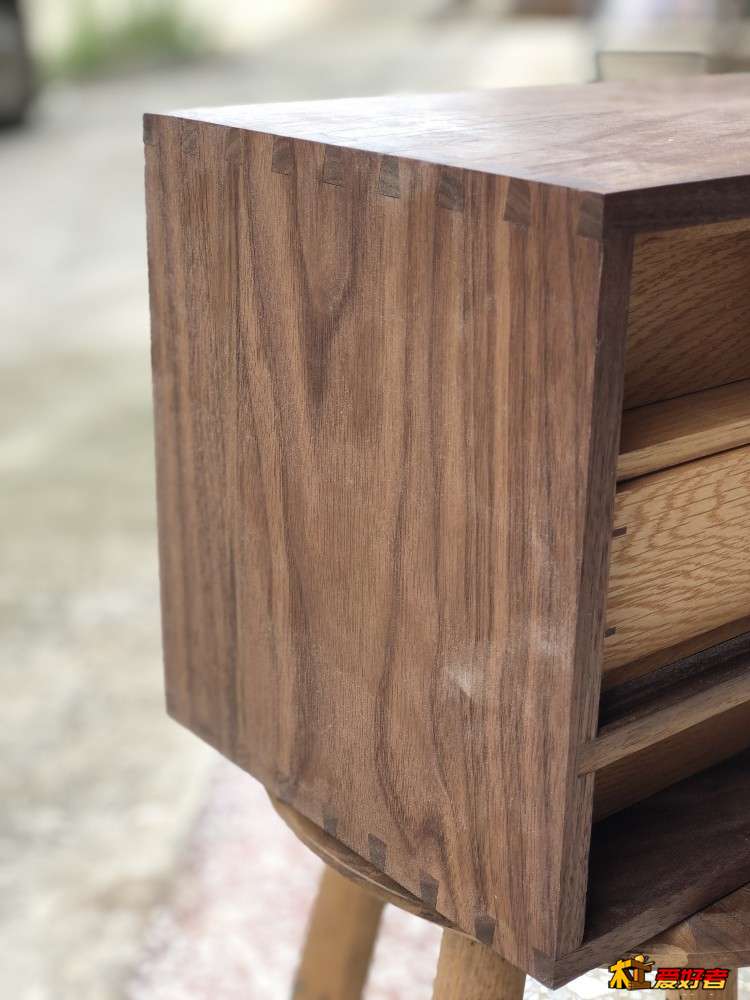

细节图

   大家好，我是木工小白陈英俊，今天给大家带来一个有别于我之前制作方法的项目，使用卧式三轴开榫机制作的组子（kumiko）小柜。
   关注我的朋友应该知道，我现在正在建设自己的木工坊。商业制作与纯个人兴趣的制作有一个很大的不同，那就是在确保制作过程能够完美呈现设计的前提下，需要尽可能的提升加工效率，简单说就是做的好还要做的快。我过去习惯的半手工方式，显然无法满足这个要求。
   根据我个人的经验，在制作本次这种小柜的项目中，柜体结构，也就是燕尾榫接的结构制作，能够占整体制作周期的1/3。这是因为无论纯手工，还是台锯配合切手工凿，效率几乎就是定值，即便我自认为已经能够很熟练的完成此类加工，依然也需要投入几个小时在燕尾榫制作上。
   而我个人的目标，是能够在一天之内，至少完成两个此类小柜的制作（如果有可能，可以同时制作更多个）。而榫接的制作是整个柜子制作过程里，唯一复杂且依然没有全机械制作的环节。所以我开始关注开榫机类的产品，希望借助开榫机类产品，帮助我提升效率。
   经过了解，我排除了使用手持电铣+模板加工榫接的产品，无论是国产仿制还是国外进口原版，理由很简单，我需要的榫接制作是能够有丰富的加工扩展性（榫头的样式，例如燕尾榫的角度，大小，甚至突破传统的花式榫），而不是仅仅依赖于铣刀和模板的限制。我在油兔上曾经看过有人利用CNC制作复杂榫卯的视频，于是CNC成为传统燕尾榫机外，一个不错的选择。我之前并没有接触过CNC，所以一切从零开始学习，大量的搜集论坛上CNC板块的帖子，也在油兔和谷歌上搜索国外相关的案例。
   通过学习，我开始关注卧式（或者说侧装）三轴的CNC设备。为啥呢？三轴能够实现完成立体三维的加工，扩展性是两轴无法比拟的（最传统的燕尾榫机其实就是一种两轴的工作方式）；卧装的机头，比正装的机头，更适合做榫头的加工（为什么大家可以自己脑部一下加工的画面，就会理解了）。
   一段时间的学习和搜寻后，然后我就下单了，购买的是论坛里的木友 @愚木工坊1984 出品的产品

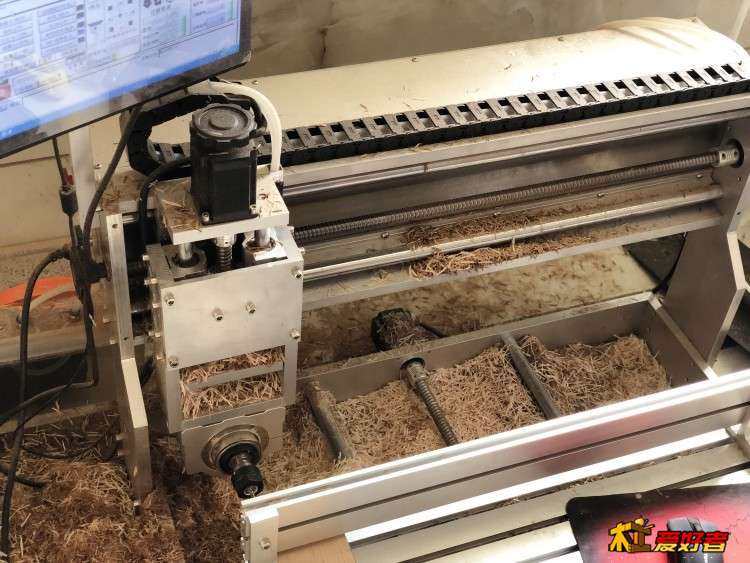

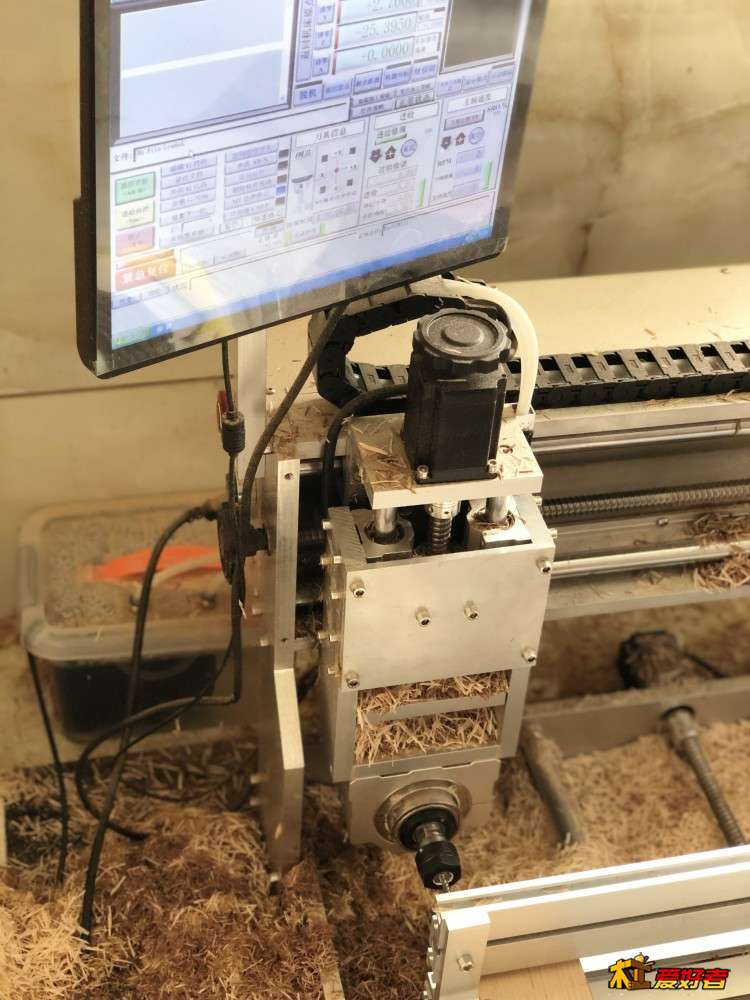

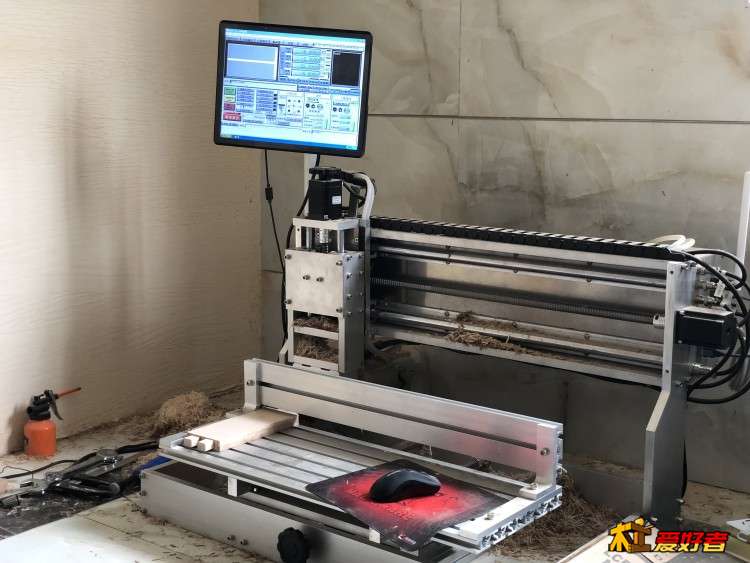

看看我的新机机。颜值还是很高的，大家都知道我是一个追求“骚”的人，所以工具首先要好看

前面的木料处理全部略过，平压刨让毛料处理阶段的效率极大的提升，但是相比用手工，也索然无味了

，以后我发帖，都不再去啰嗦这个环节了。
   我做的柜子，主体都是黑胡桃。用过黑胡桃的朋友都知道，料硬则脆，黑胡桃是比较容易毛边的料子，不过这台机器的刀头在运行过程中，设置了防爆边的刀路，这个细节很让人放心。    第一次使用CNC，操作界面还是很容易上手的，阅读使用需知，和商家电话沟通十分钟后，我就可以操作了。

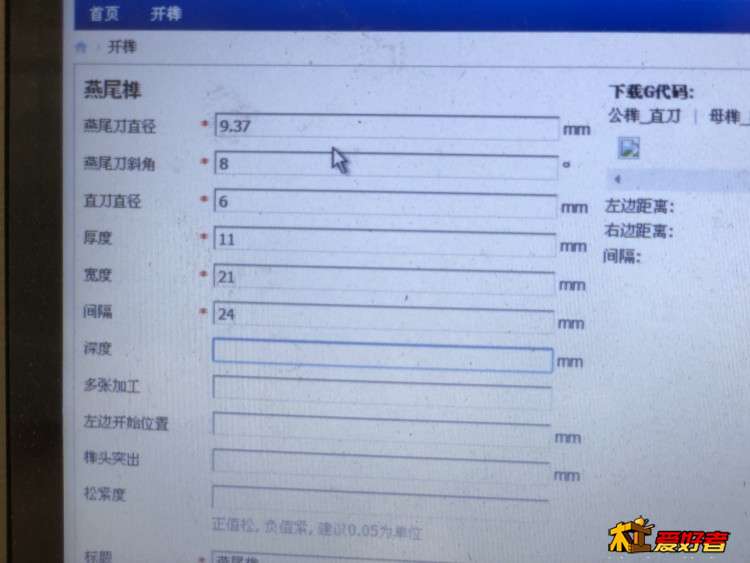

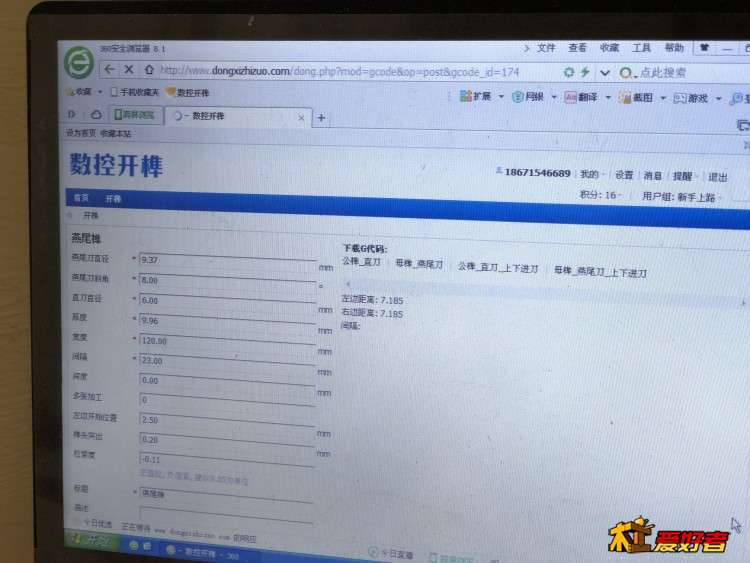

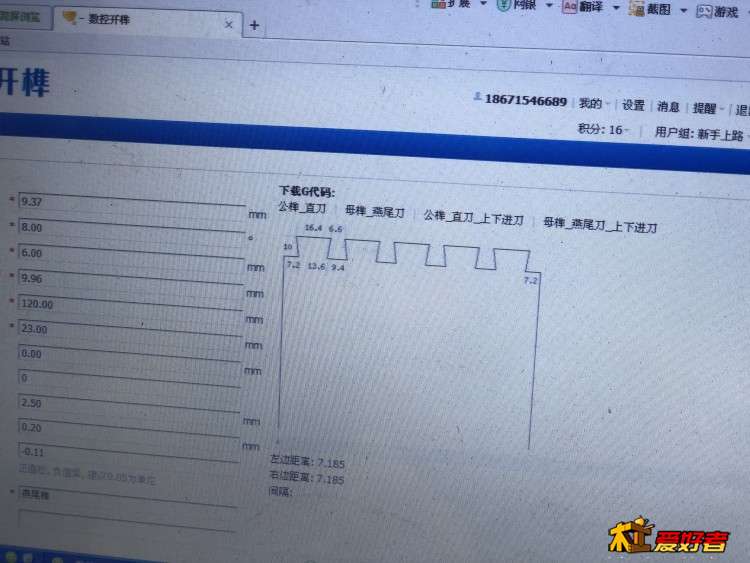

   下面是使用的编辑程序界面

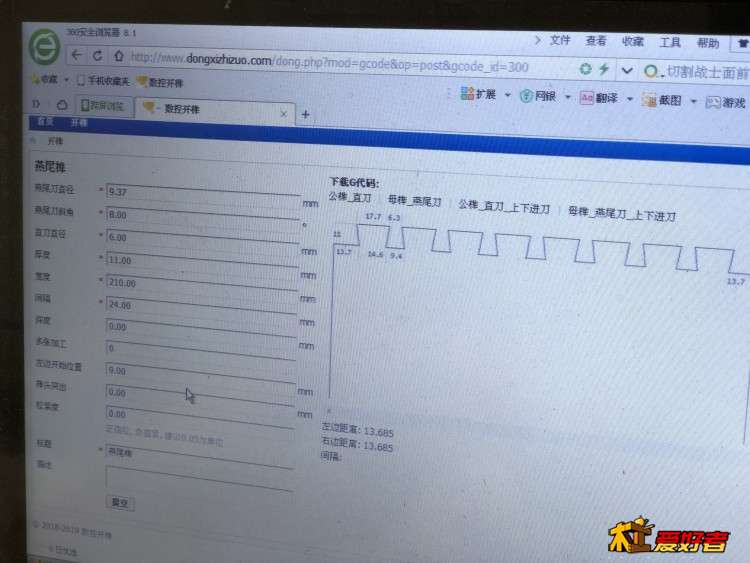

我选择的制作方式是先公后母（其实这个顺序对于机器来说无所谓，纯粹个人偏好），在这个编辑程序界面里设置好简单的刀径，榫头间距，榫头侧边距离，板厚等参数，就会自动生成一个草图，草图示意的就是参数作用下的最终加工样子。觉得可行了，就可以点击生成生产文件。

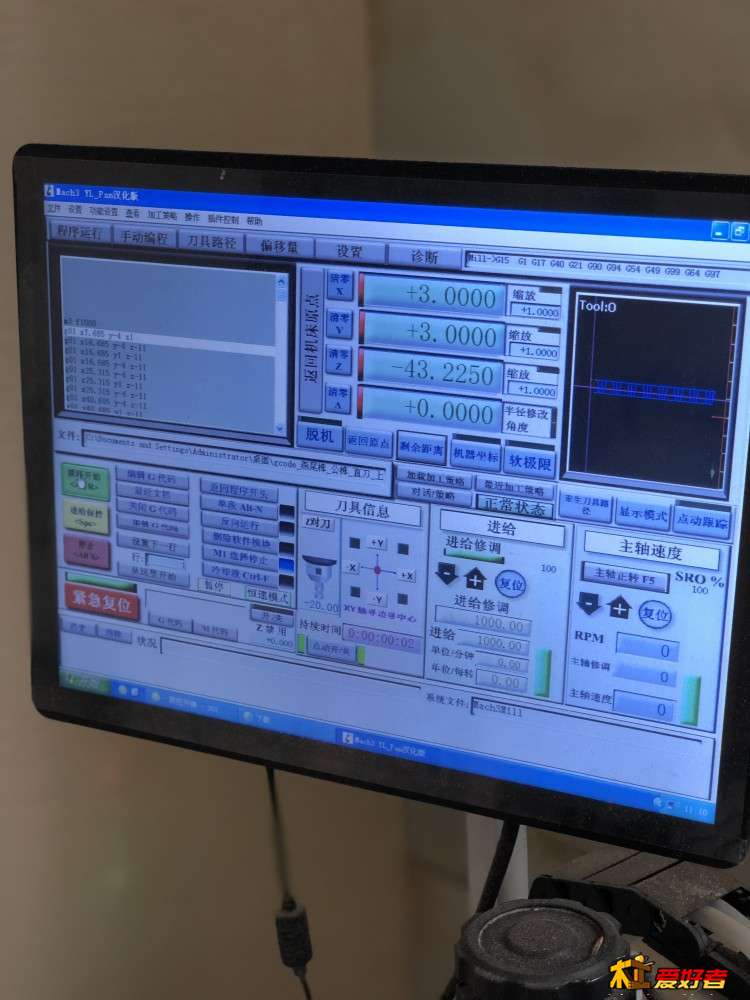

然后把生产文件导入生产程序，点击开始，就可以等着完美的结果了。

前面我说到，选择卧式三轴CNC的最大理由就是它可以极大的提升各种榫头制作的效率（当然精度对于设备来说，根本不是问题）。
点击了运行按钮后，我录了一段机头运行加工过程的视频。从视频可以看到一开始的防爆边机头运行以及后面的正式榫头加工。

一块侧板的公榫头制作，2分钟完成。一个小柜子的四面榫头，10分子以内就可以完成。机器在效率方面，完爆手工。

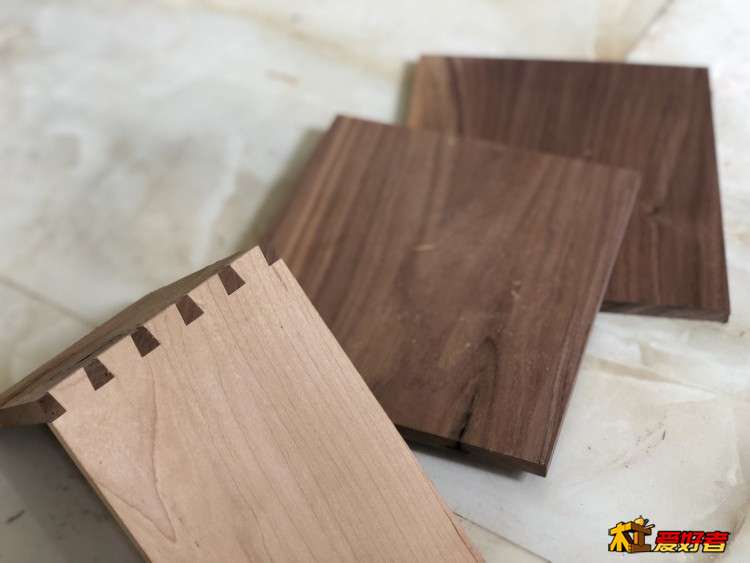

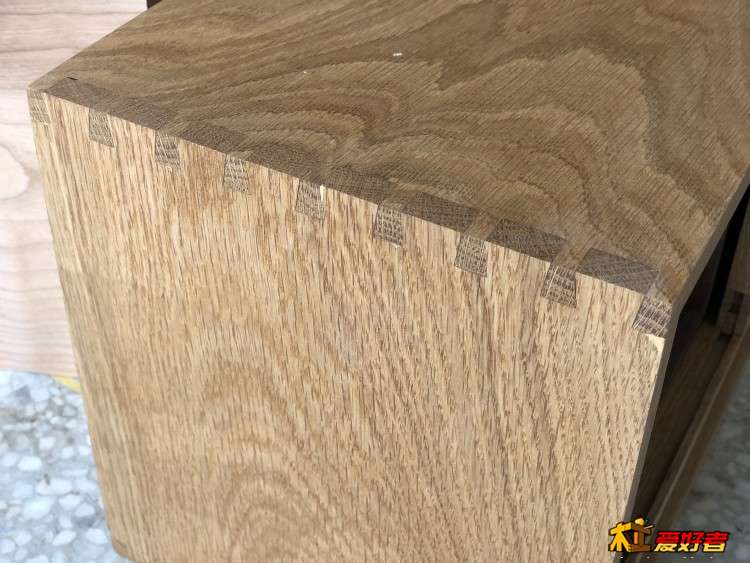

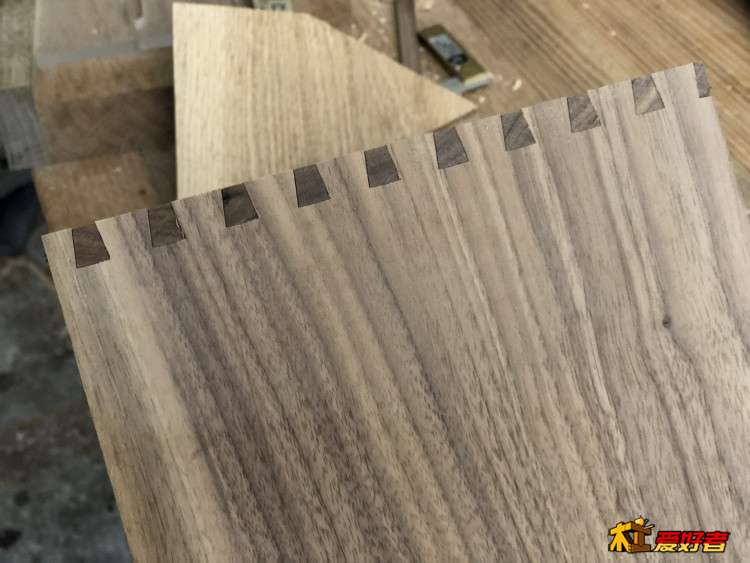

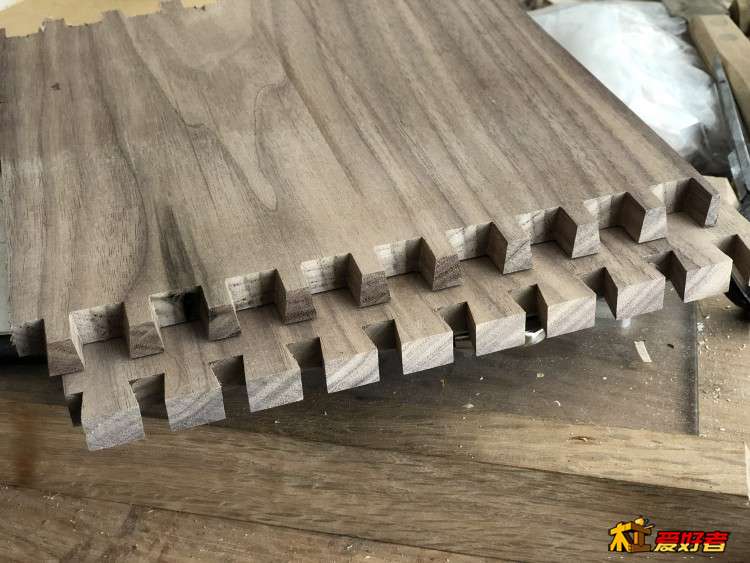

下面看看加工的质量。

经过一段时间使用后的感受，这个卧式三轴CNC目前能够满足我大部分的加工需求。得益于卧式的设计，这台三轴数控开榫机在榫头制作方面，几乎是无敌的。同时也因为有三轴的运动轨迹，理论上它也可以完成大部分实木部分的加工，这方面我会慢慢摸索，以后再发帖交流。
不足的方面坦率说，在不影响加工的前提下，一些小小的细节方面，我都无所谓。

对于我这个组子小柜的制作来说，燕尾榫的加工解决之后，后续的加工就太简单了。抽屉的部分我没有用燕尾，而是直接45°斜边碰角，然后用撞色的插片增加稳定。组子部分的制作在我之前的帖子里也谈过太多，这里不赘述。
从毛料开始到最终结束表面处理，一个组子燕尾小柜能够在1天之内顺利完成，这个结果是令人满意的。
这台数控卧式三轴开榫机的加工能力，应该说是目前针对我这种个人工坊，最佳的CNC解决方案。
感谢@愚木工坊1984 为木友开发出这样优质的产品。
天热高温，祝大家暑期愉快
