使用伺服主轴的问题

mingrui312 · 发表于 2019-7-30 22:51:13

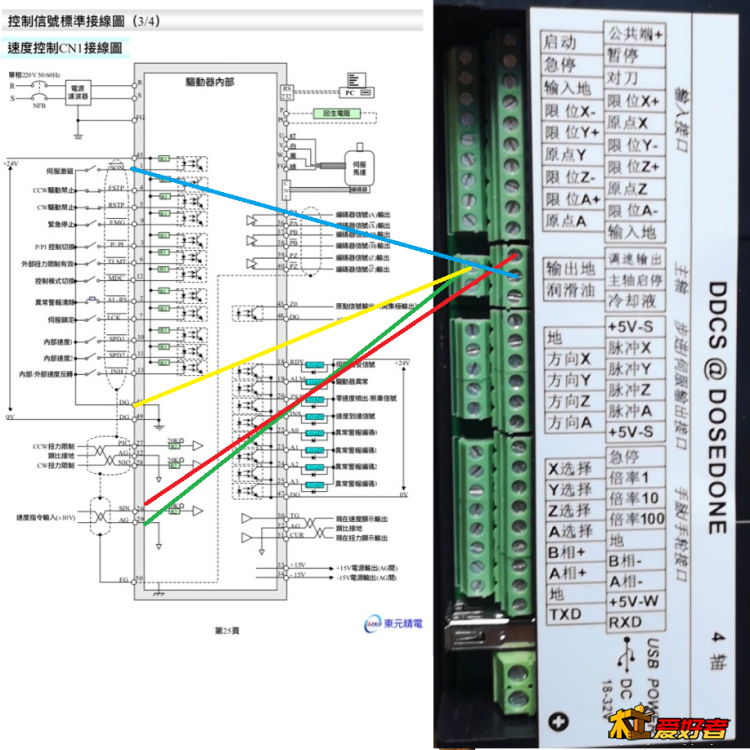

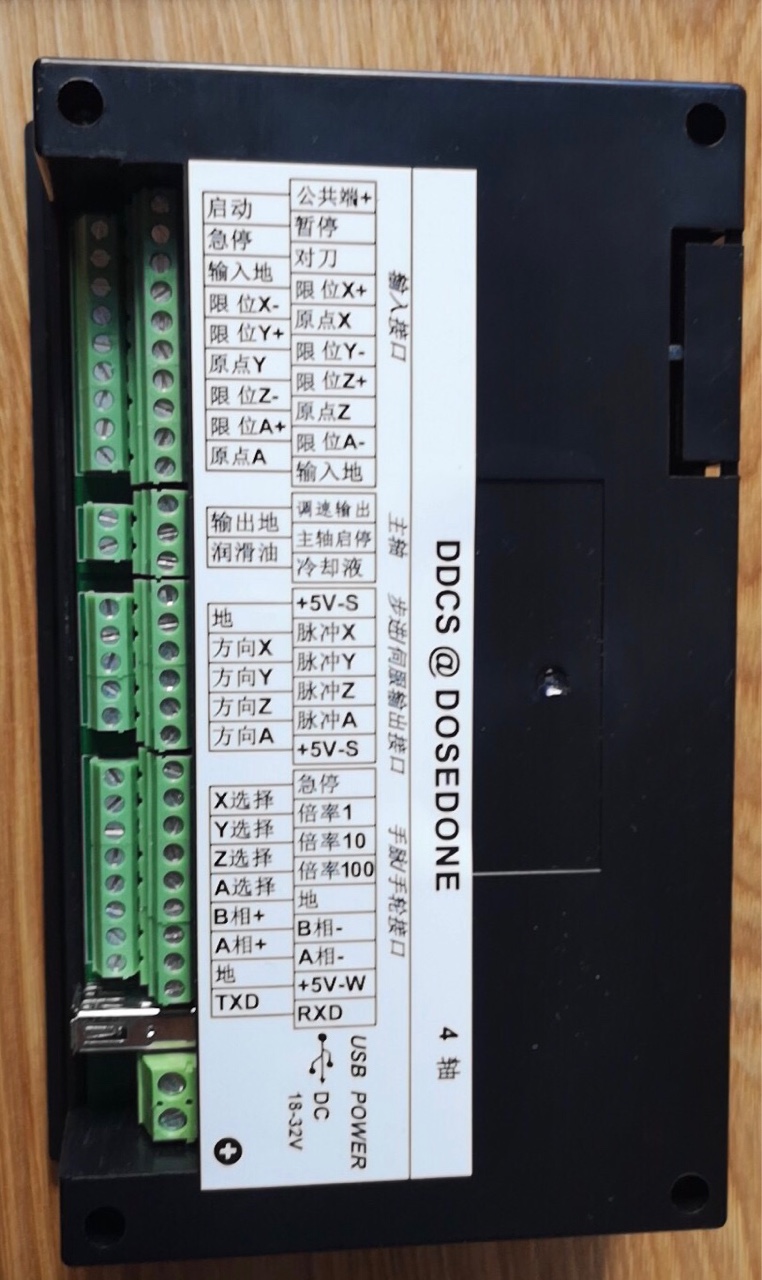

这样的接法对吗？大神们帮忙纠正下，主轴启停接1，调速输出接26，45与18接在一起，29与49接一起。

来自苹果APP客户端

mingrui312 · 发表于 2019-7-30 22:51:35

taohuajun 发表于 2019-07-30 22:42+ J4 ?2 n5 d" l+ g; R/ F

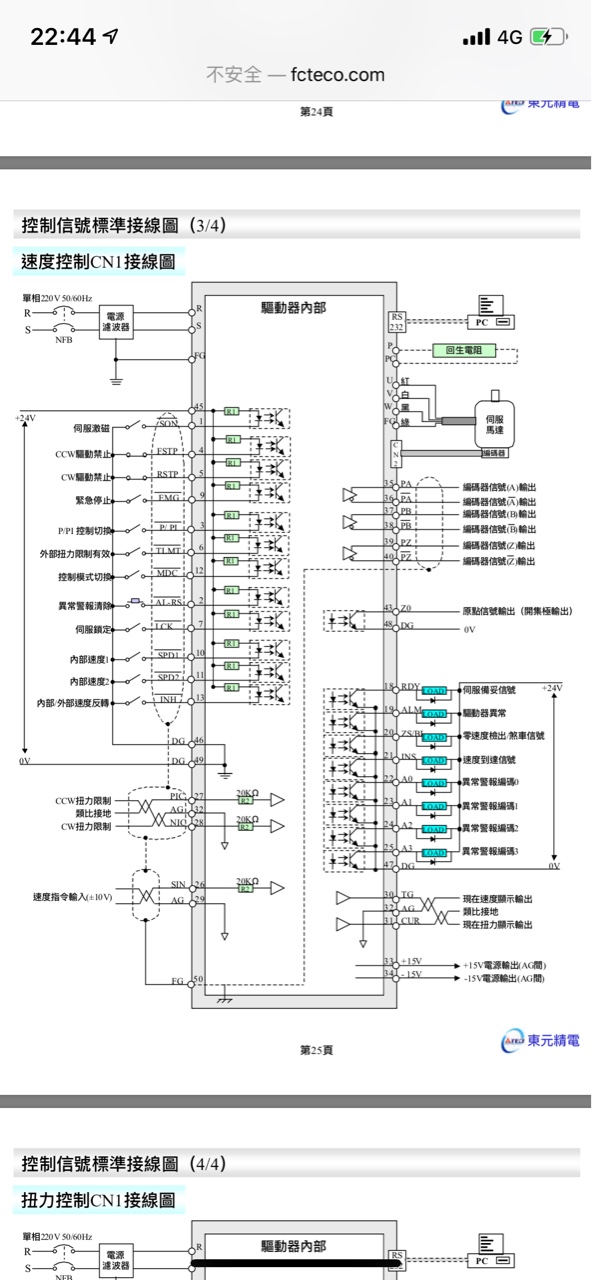

你这款说明很详细了，比方说10号叁数你设成0

帮忙看下我下面接的对不对啊

来自苹果APP客户端

梁成勇 · 发表于 2019-7-31 06:08:56

我也考虑了很久，这货长期运行的话发热量大吗？

来自安卓APP客户端

差半步 · 发表于 2019-7-31 07:41:10

完全看不懂

来自安卓APP客户端

mingrui312 · 发表于 2019-7-31 07:51:07

梁成勇发表于 2019-07-31 06:08: T! a" _/ U4 J& x8 w) ^
我也考虑了很久，这货长期运行的话发热量大吗？

还不知道，我还没有装上用，用了以后再看了

来自苹果APP客户端

taohuajun · 发表于 2019-7-31 18:37:53

mingrui312 发表于 2019-07-30 22:51
: Z0 y! J6 u, L6 F: a帮忙看下我下面接的对不对啊

我没用过你这种控制和电机不好说。

来自苹果APP客户端

cherami · 发表于 2019-7-31 20:16:32

电机设置为速度模式使能设置为外部使能这样就可以用控制器控制主轴启停和速度

taohuajun · 发表于 2019-7-31 20:59:20

cherami 发表于 2019-07-31 20:16' o+ |! ^- b7 [& H. O
电机设置为速度模式使能设置为外部使能  这样就可以用控制器控制主轴启停和速度

很好很直观学习了

来自苹果APP客户端

mingrui312 · 发表于 2019-7-31 21:30:34

cherami 发表于 2019-07-31 20:16/ X. _3 c6 L' y* e( _) n' }7 b
电机设置为速度模式使能设置为外部使能  这样就可以用控制器控制主轴启停和速度

这样就特别明白了，感谢大神直到

来自苹果APP客户端

湖湖 · 发表于 2019-8-1 03:46:39

简单说吧如果不用控制板控制主轴启动光手动.很简单

改成速度模式然后注意驱动器一般都要有 24V电输入也就是+- 2个接口要接。然后买个降压模块接到24V电那里把24V降到10 V 接在1个电调器上出口接在驱动器的PWM上就可以调速度了

然后给驱动器的220V 电接个开关。

以后要开主轴先打开开关然后旋电调。就能获得你需要的速度。然后点 M3 开始加工。

mingrui312 · 发表于 2019-8-1 09:28:03

湖湖发表于 2019-08-01 03:46
, R( Y& f; {5 l2 ^/ U6 v  r简单说吧如果不用控制板控制主轴启动光手动.很简单
( j% f; `2 E  m' |
7 \2 B- b) X/ v, a& d' L改成速度模式  然后注意驱动器一般都要有 24V电输入也就是+- 2个接口要接。然后买个降压模块接到24V电那里把24V降到10 V 接在1个电调器上出口接在驱动器的PWM上就可以调速度了
# z, @; v& o  K0 n: @( `$ C1 V
1 x2 U6 y+ t5 @' K. \% Y然后给驱动器的220V 电接个开关。
% {$ v6 D/ ^9 C. f4 A2 I5 G% u/ \: q) H
以后要开主轴先打开开关然后旋电调。就能获得你需要的速度。然后点 M3 开始加工。
