为我的桌面制作一个隐藏式尾钳

tjfish888 · 发表于 2019-7-28 13:53:25

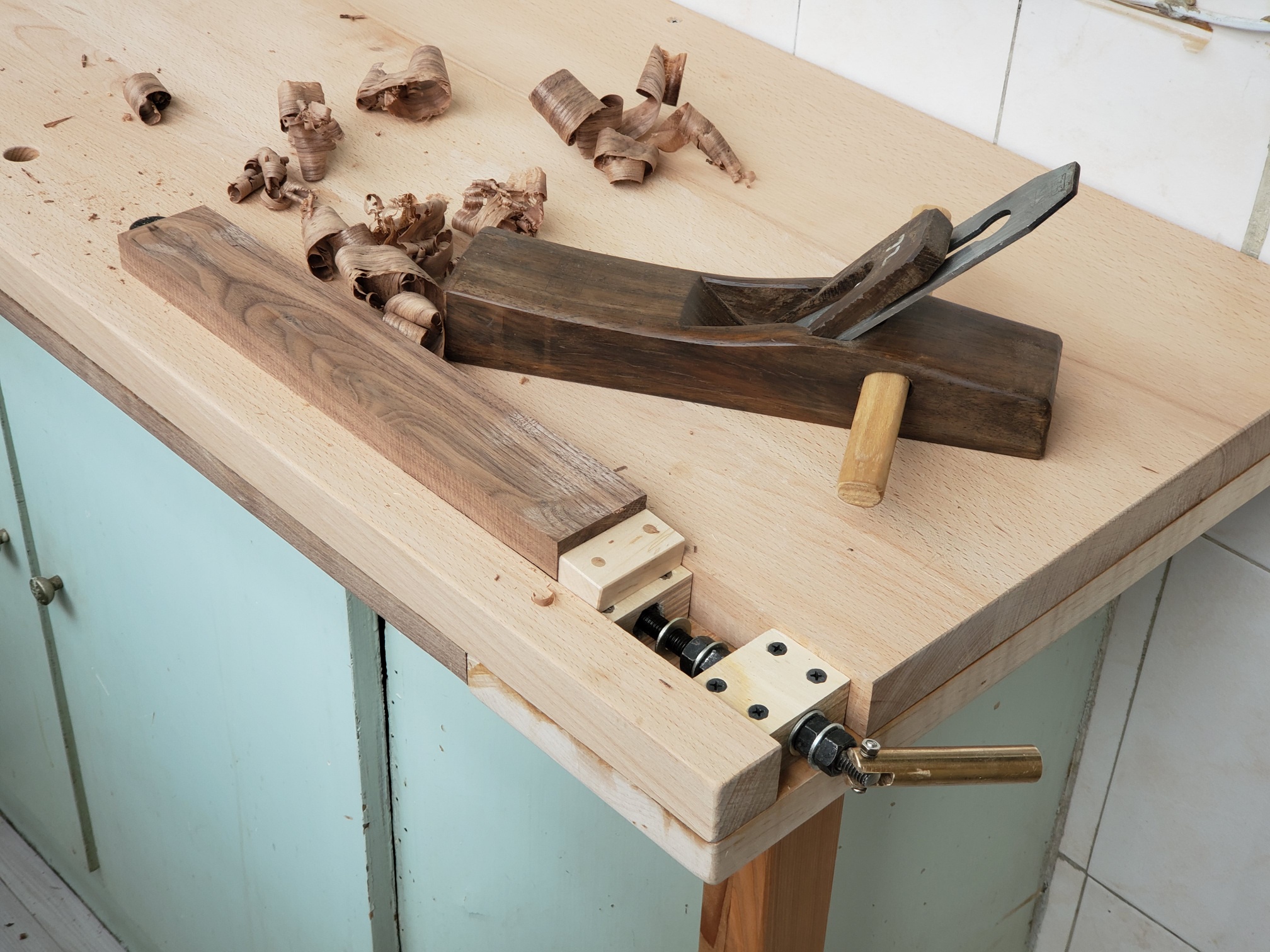

惯例，先上成品。

最近，用了三年的破桌面被我替换掉了。一直有个愿望，想弄个桌尾钳，平时操作会方便很多，碍于条件限制，也没有正规的木工桌，所以一直没能成型。

破桌面在此

这次替换桌面，心心念的尾钳又提上了议程，我经常会依赖这个桌角进行截断木料的操作，而且这个桌角经常会夹持小台锯、砂盘机、移动桌钳等等，反正使用率很高，要求尾钳要小巧，尽量不突出桌边，最好不要破坏桌角的完整性，因为条件特殊，很长时间没有好的解决方案，直到我无意间看到这个。

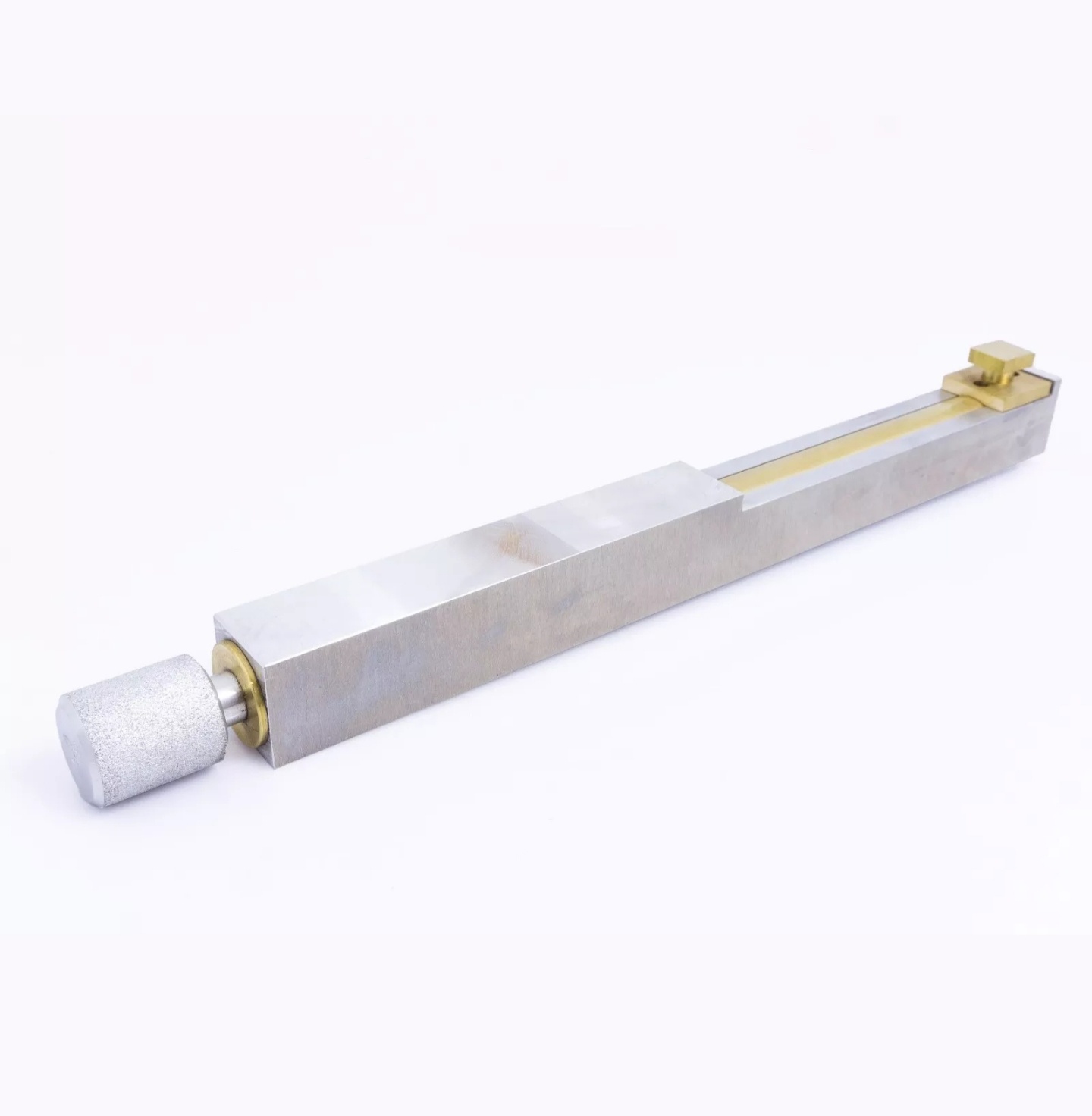

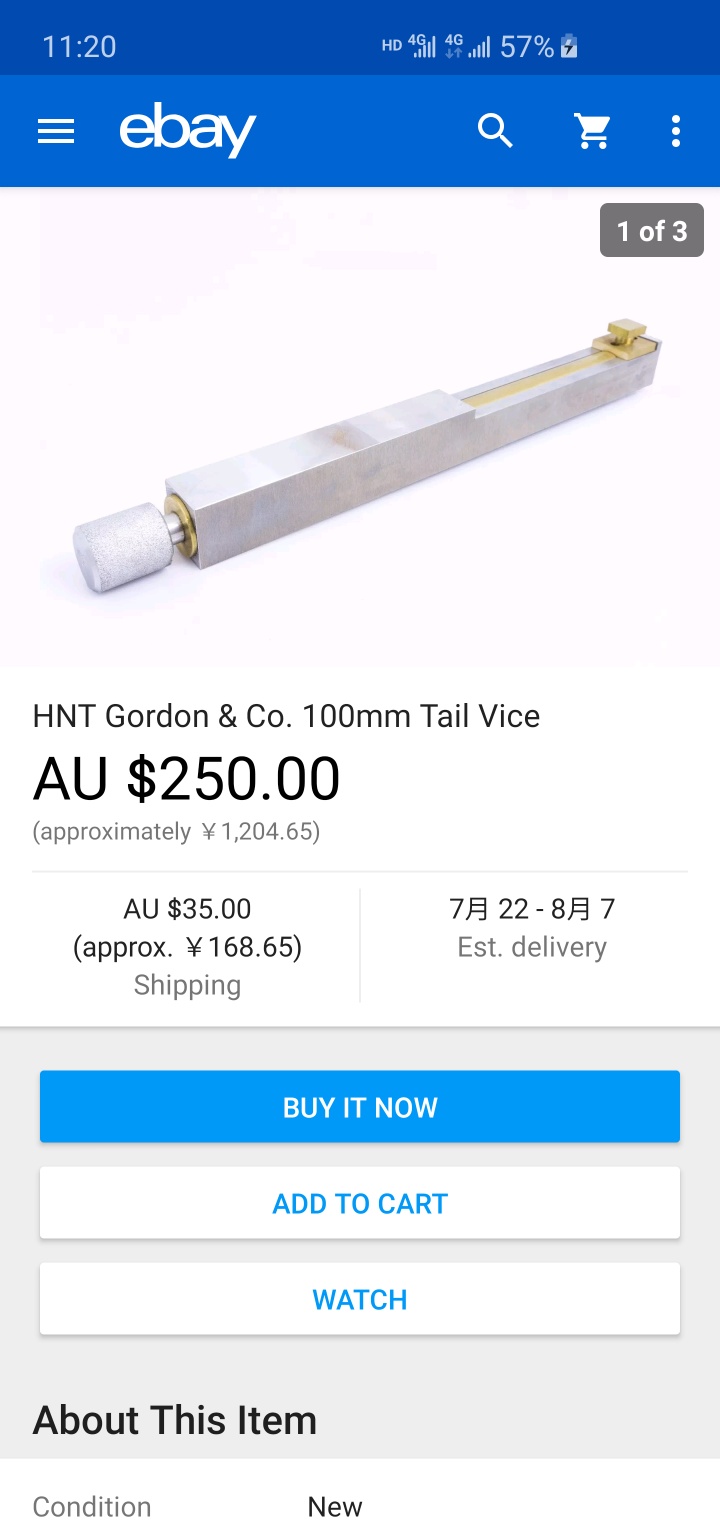

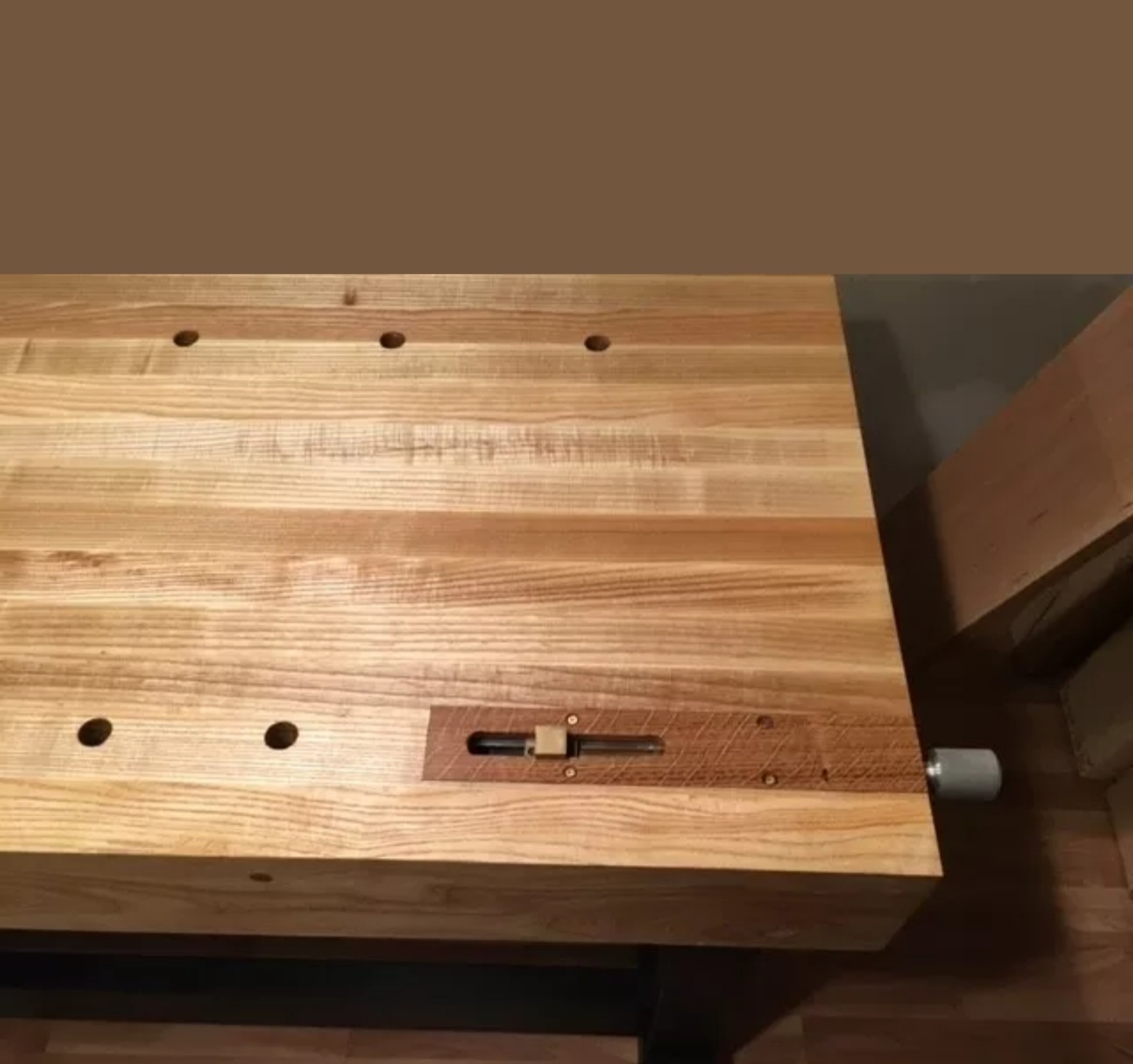

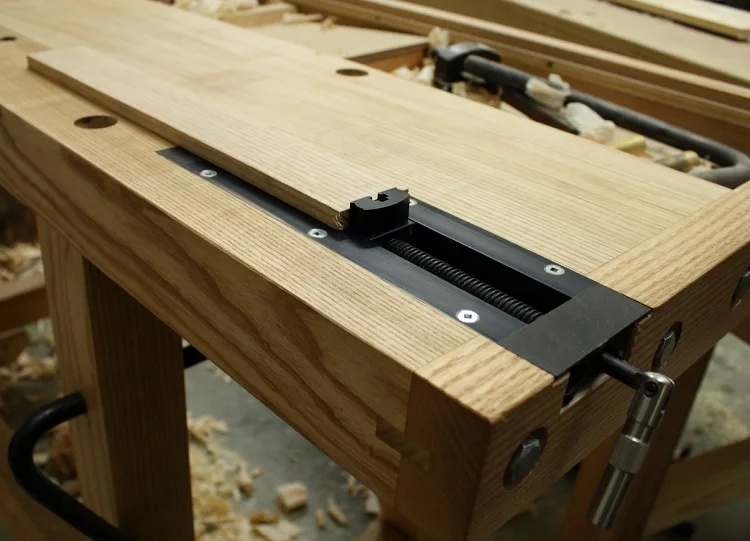

喔，好高级的样子，丝杆不会探出桌面，只有中间的滑块在移动，小巧，嵌入式，能隐藏，我想要的就是这个呀！价格好贵呀

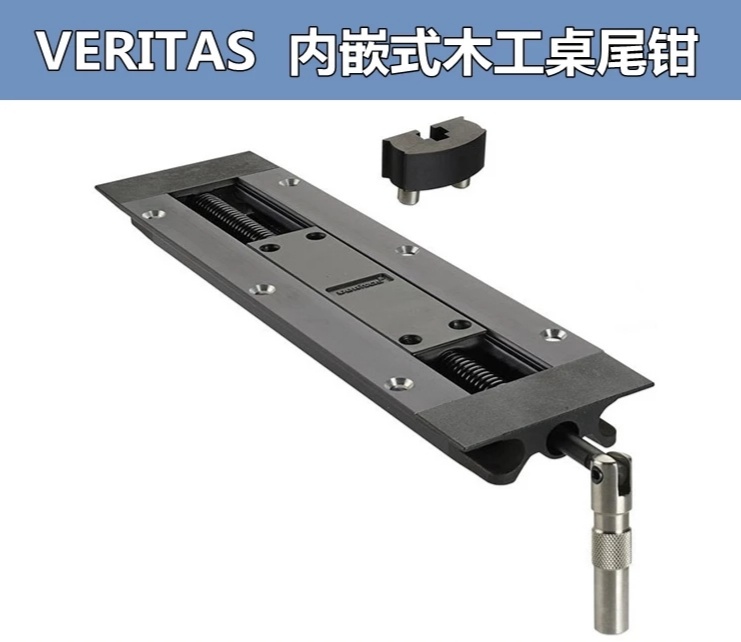

再看看维塔斯的嵌入式尾钳，感觉原理应该一样的。

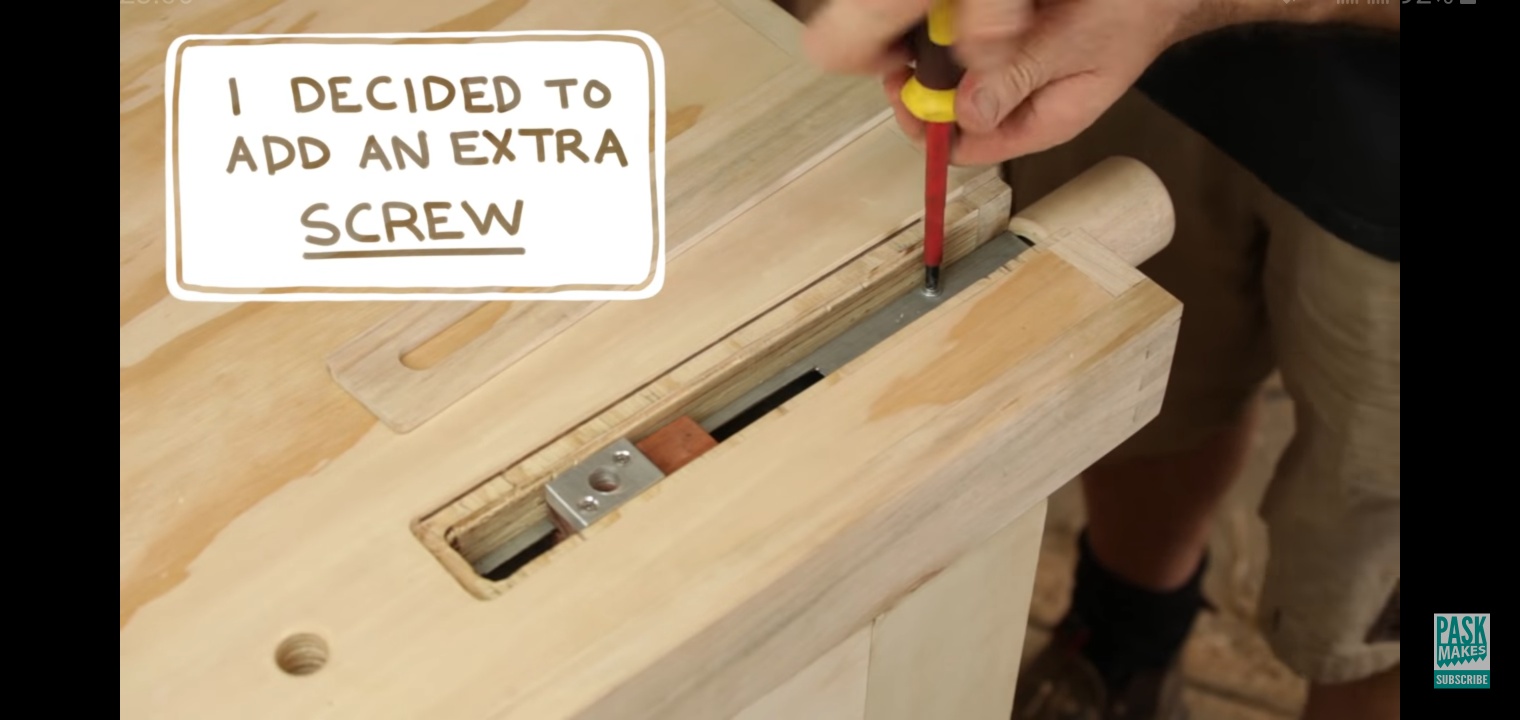

高大上呀，肯定是线轨、滑块、光轴啥啥啥的高级货呀，恐怕自己做不来吧。一天，看Neil大叔的视频，哎呀，大叔自己做了一个，像模像样，看着夹持还挺有力的样子，感觉门槛不高，可以仿制。仔细看视频，原理逐渐清楚了。

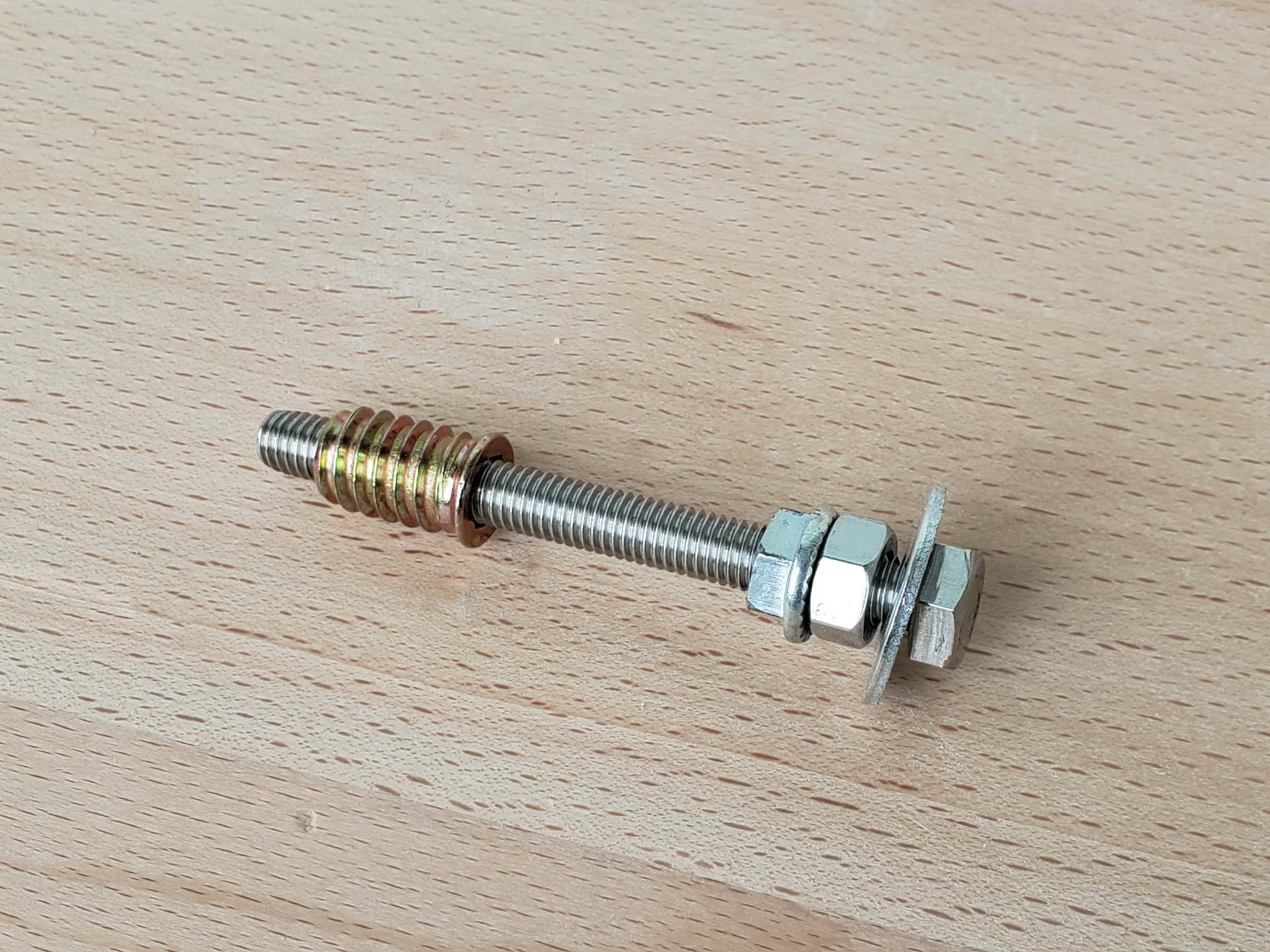

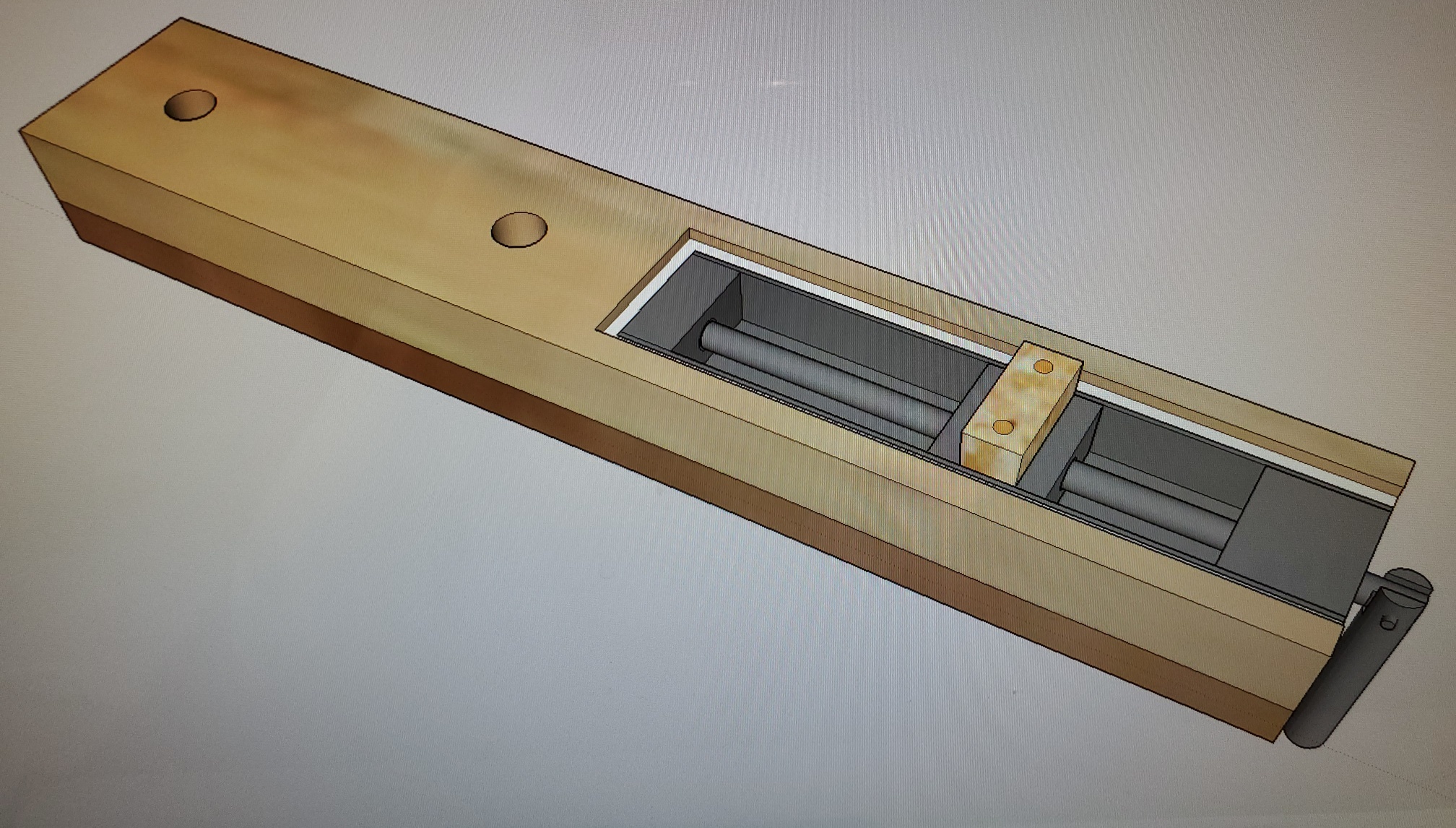

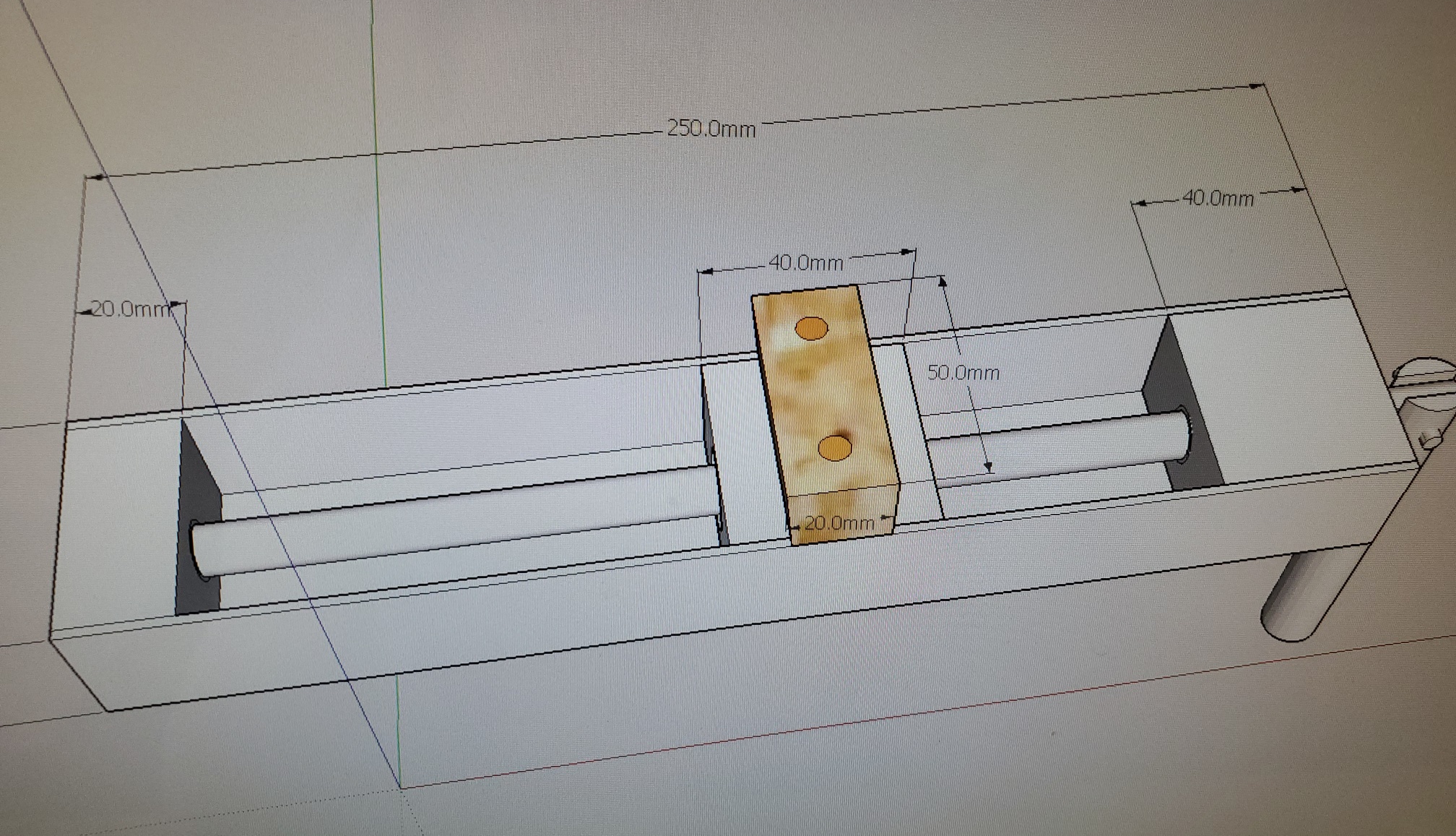

第一个实验品，通过这个我搞清楚了原理。同时，发现一个问题，用普通螺杆制作，最终成品会是逆时针锁紧，顺时针放松，用起来肯定别扭呀。所以我开始找反牙螺杆，并就此问题在论坛发帖求助，得到木友的帮助。画个图，心里有底了。

然后就是反牙螺杆、反牙螺母、铜套等配件购买。桌子已经锯开了，没有回头路了，开整！
其实我有个预案，一旦不成功我就用木块回填，哈哈。

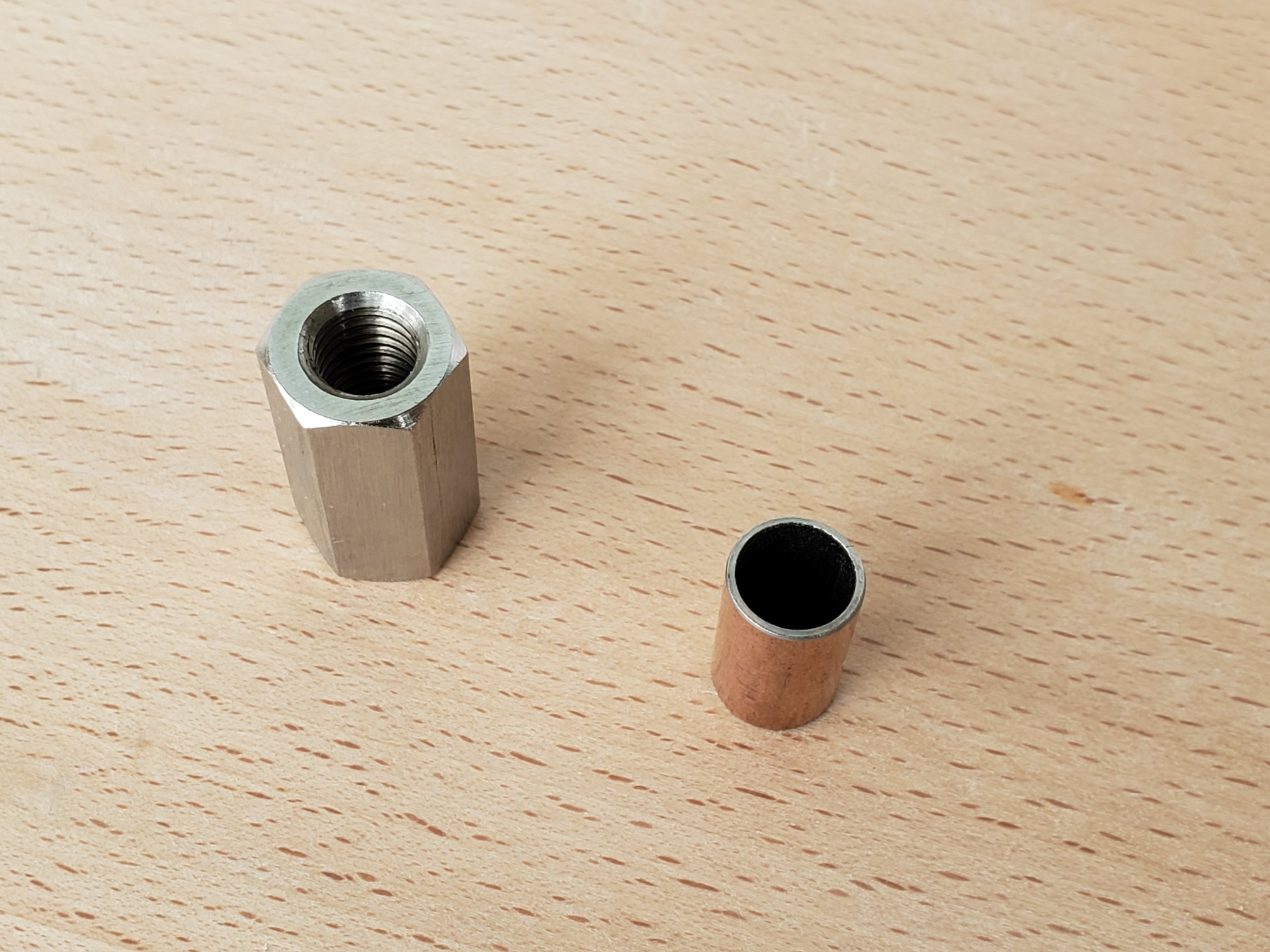

关键部件就是那个加长的反牙螺母。铜套是穿螺杆用的。

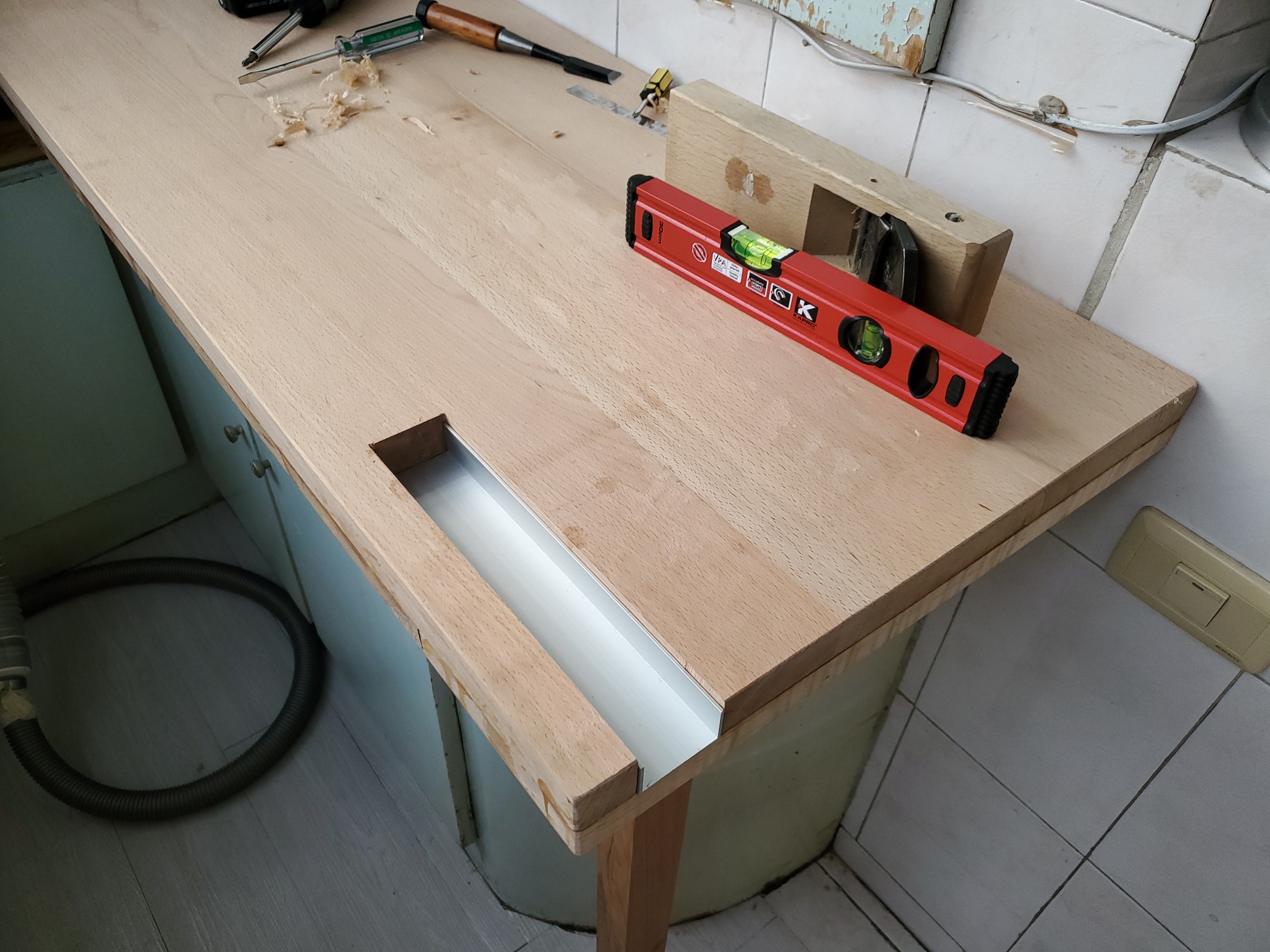

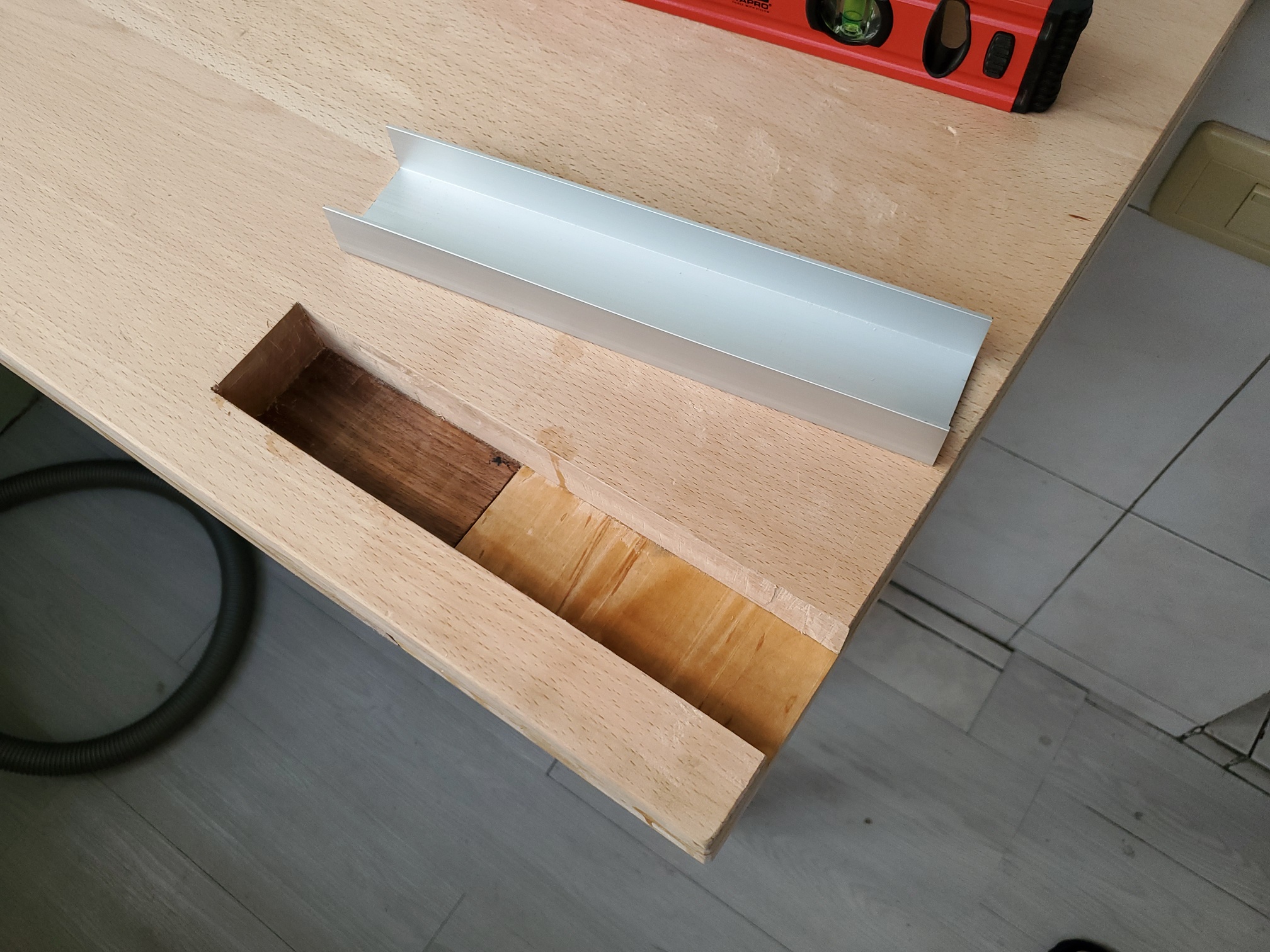

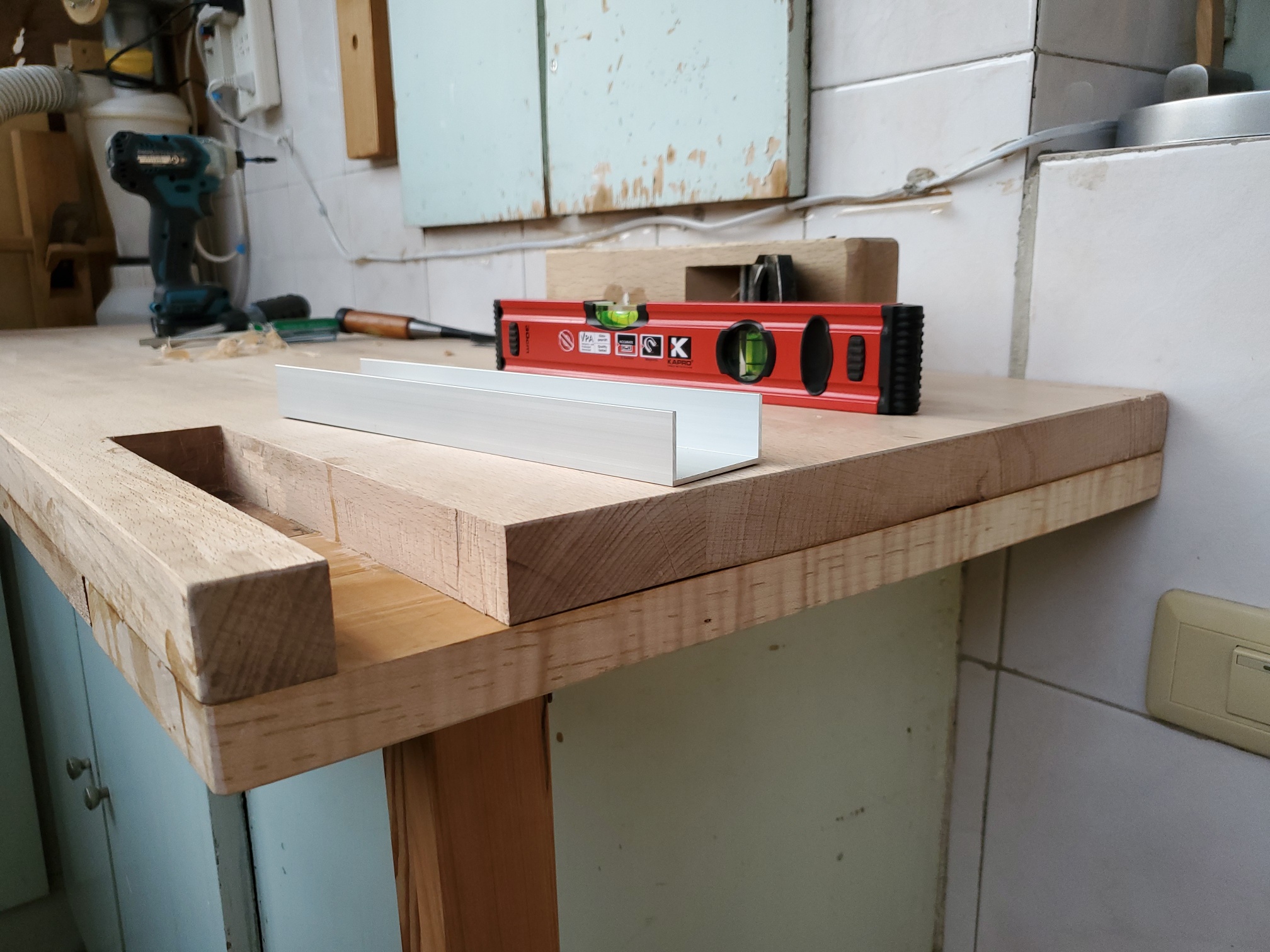

最初是想嵌入一个铝合金U槽，最终感觉太繁琐，没有采用。

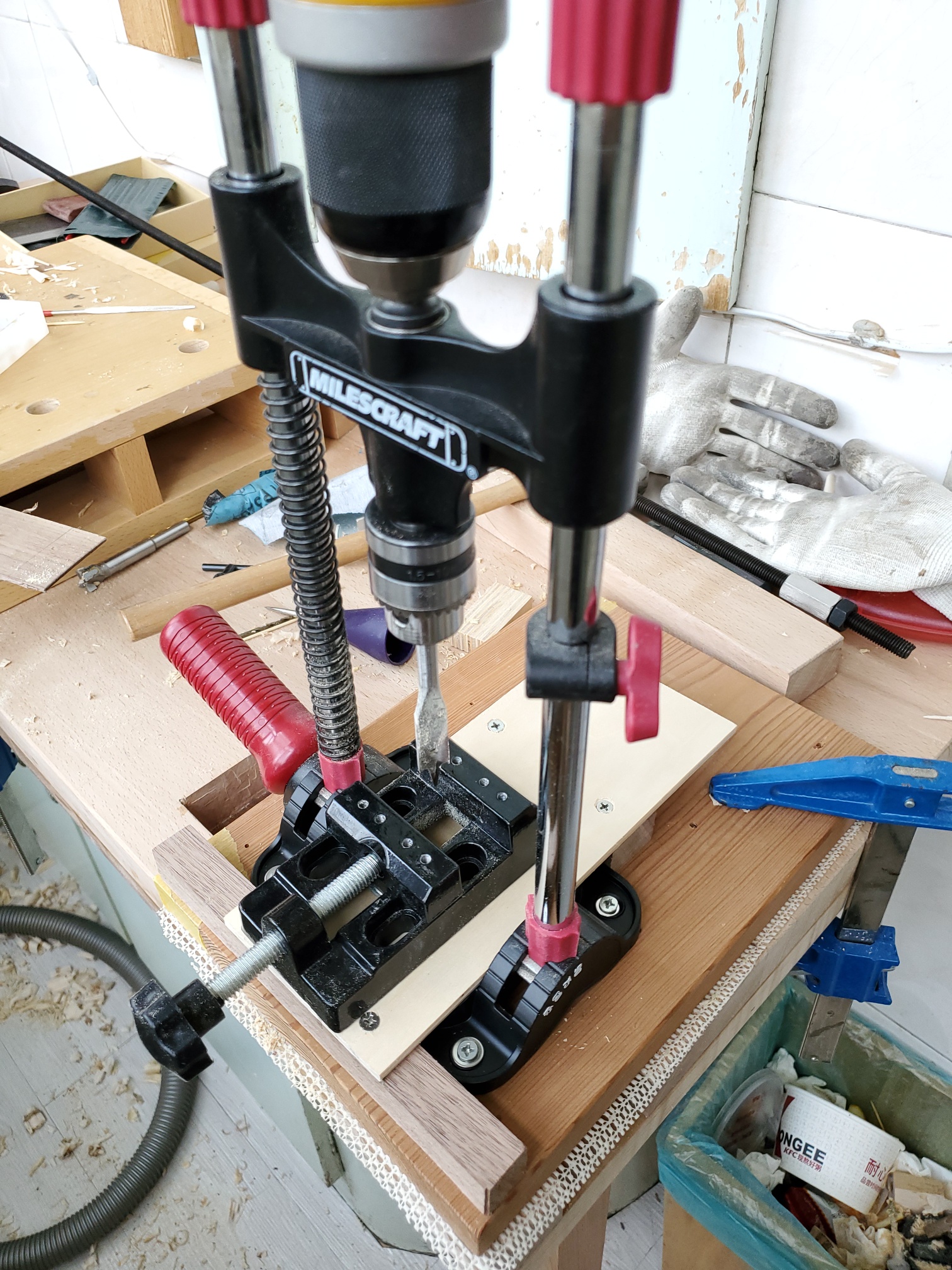

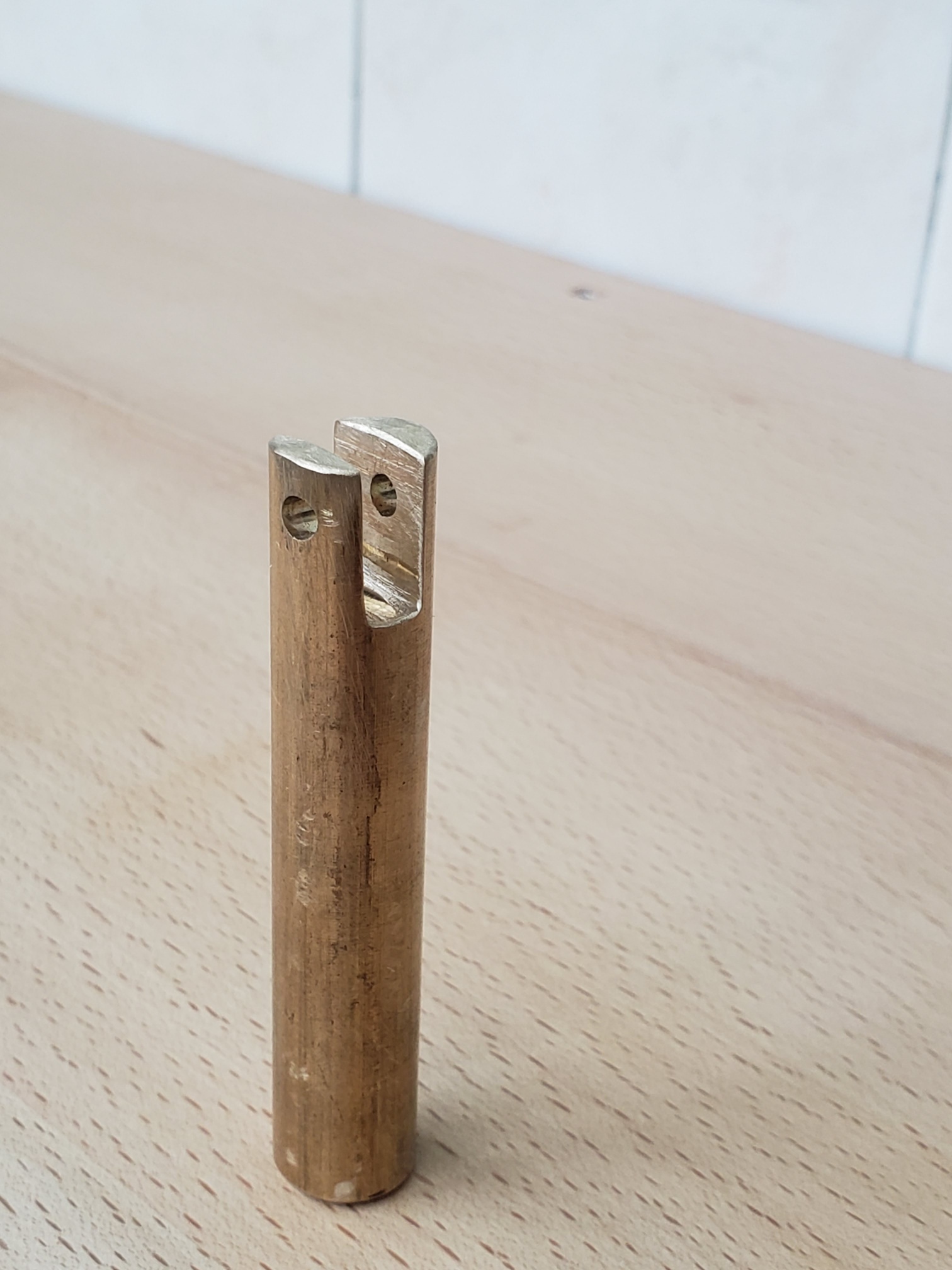

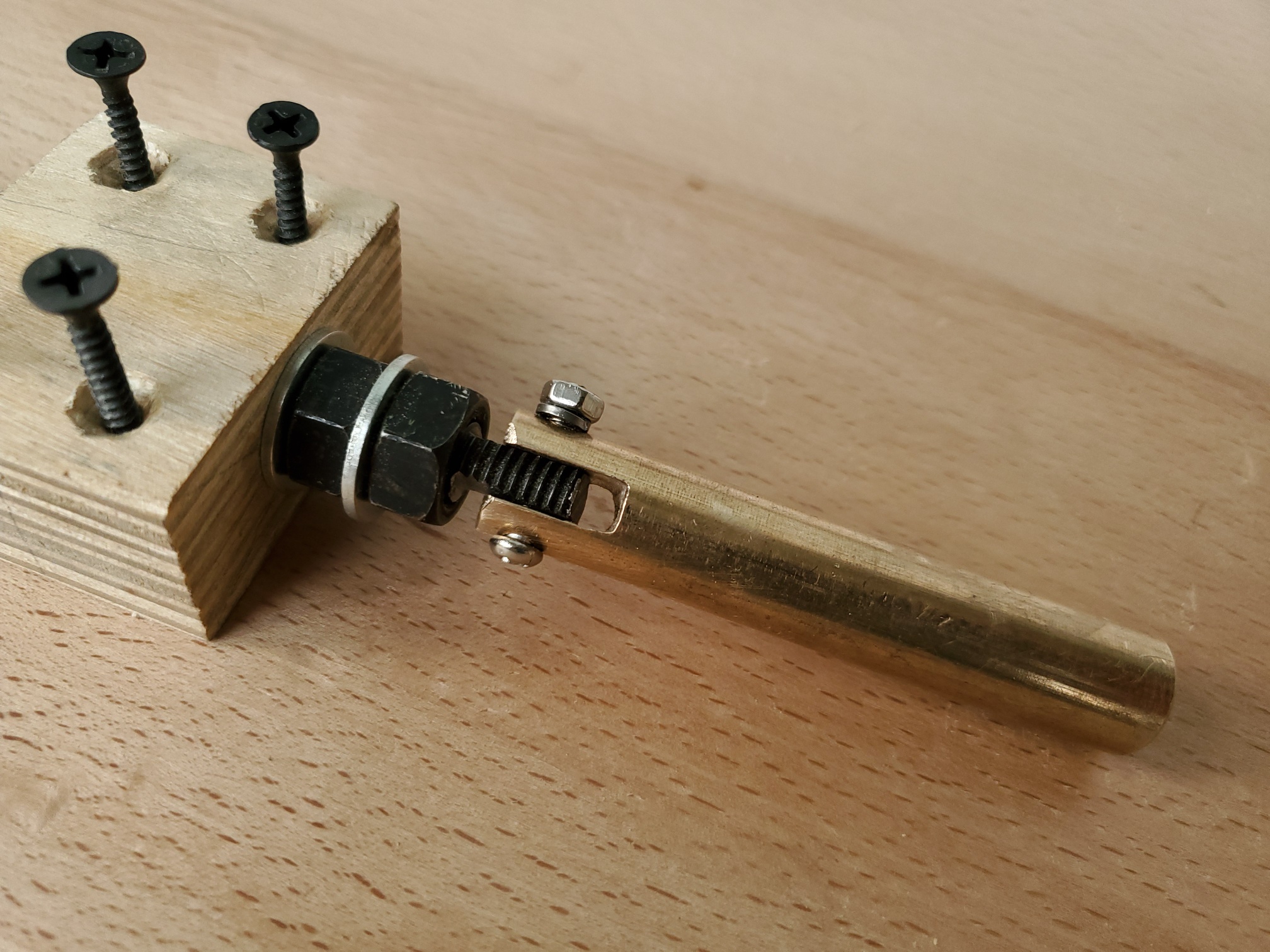

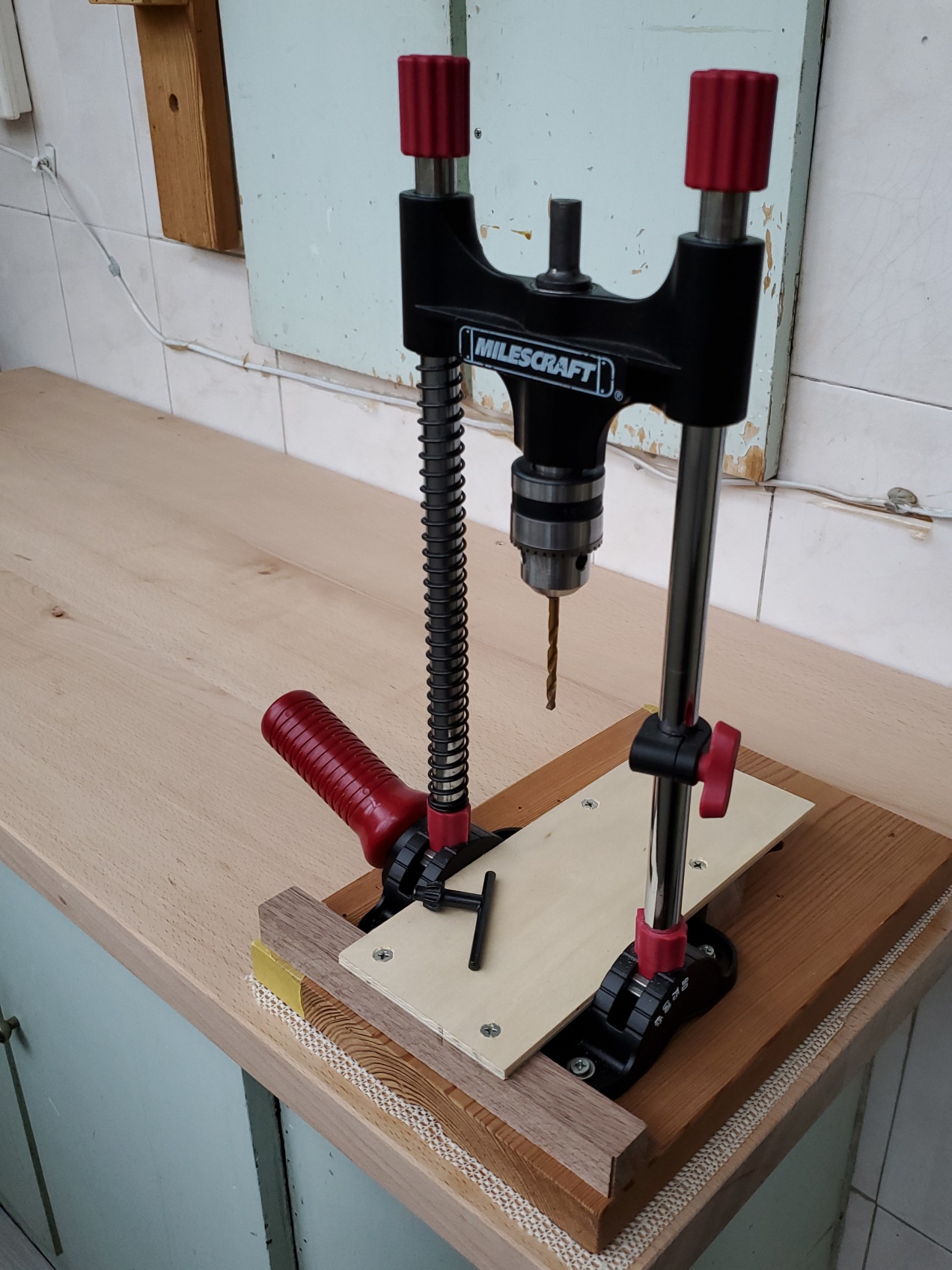

这个电钻支架被我充分利用了，充当小台钻用，一般打孔还行。金属制作没把握，最初我是从这个摇把做起的。

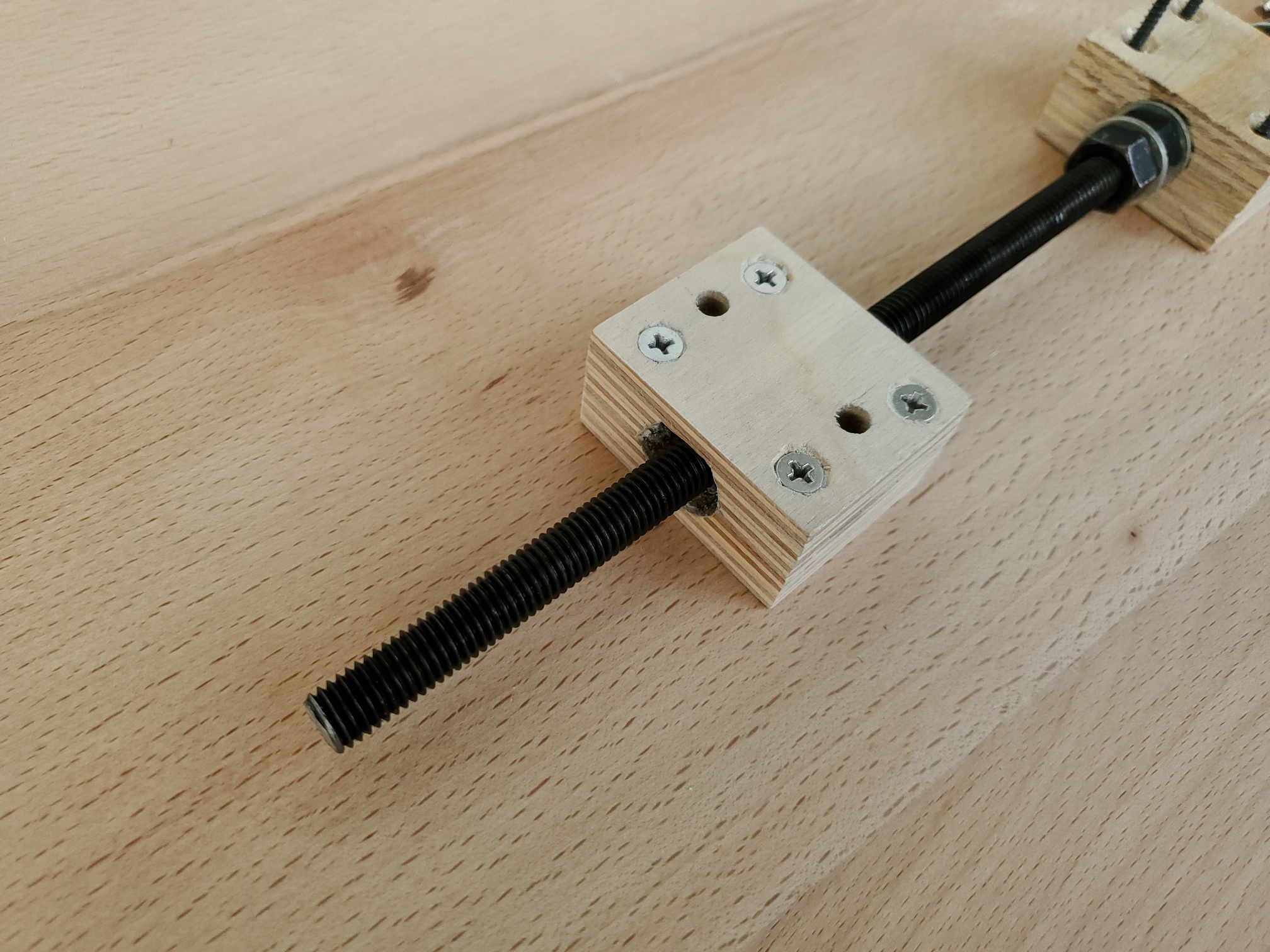

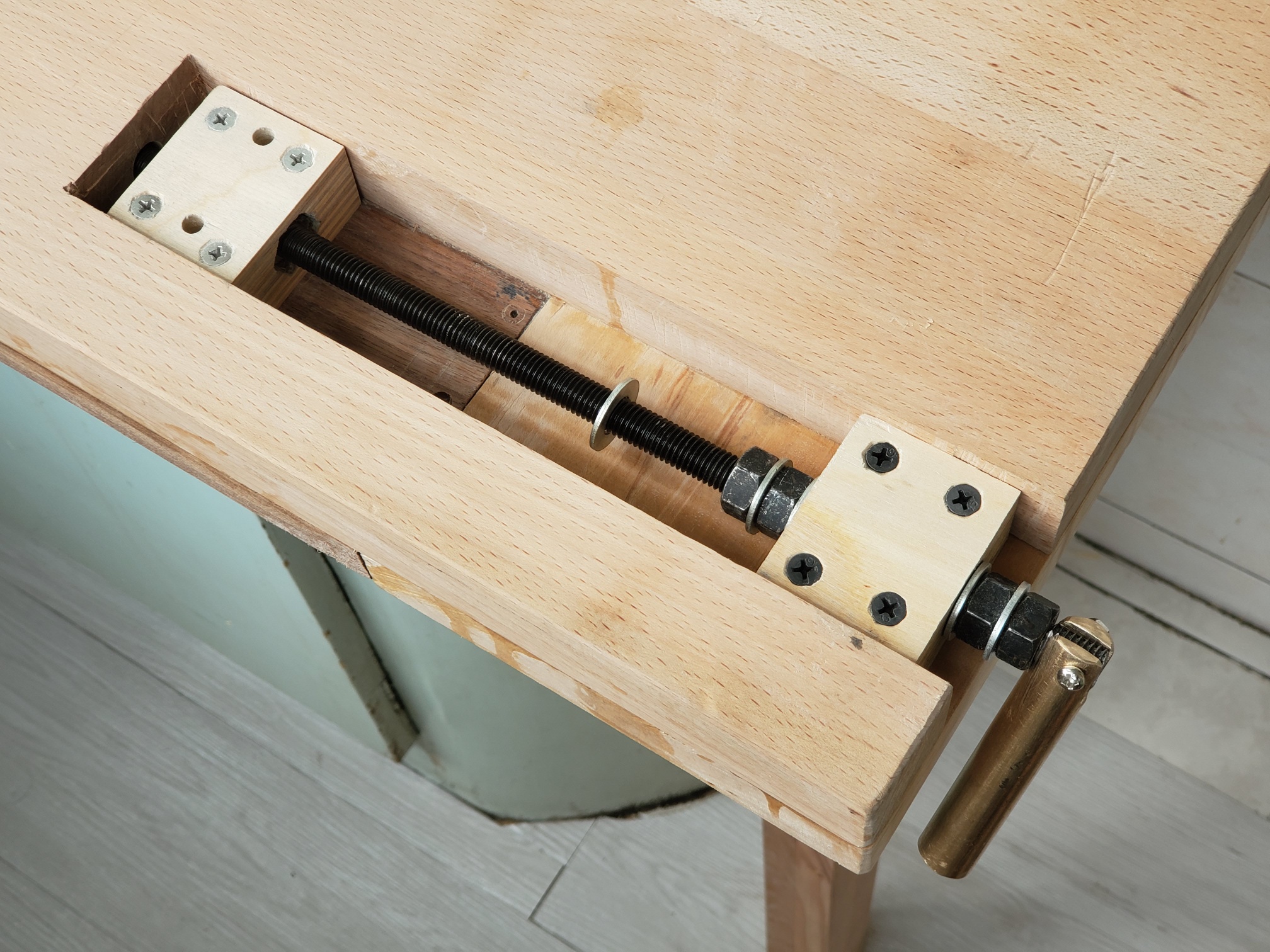

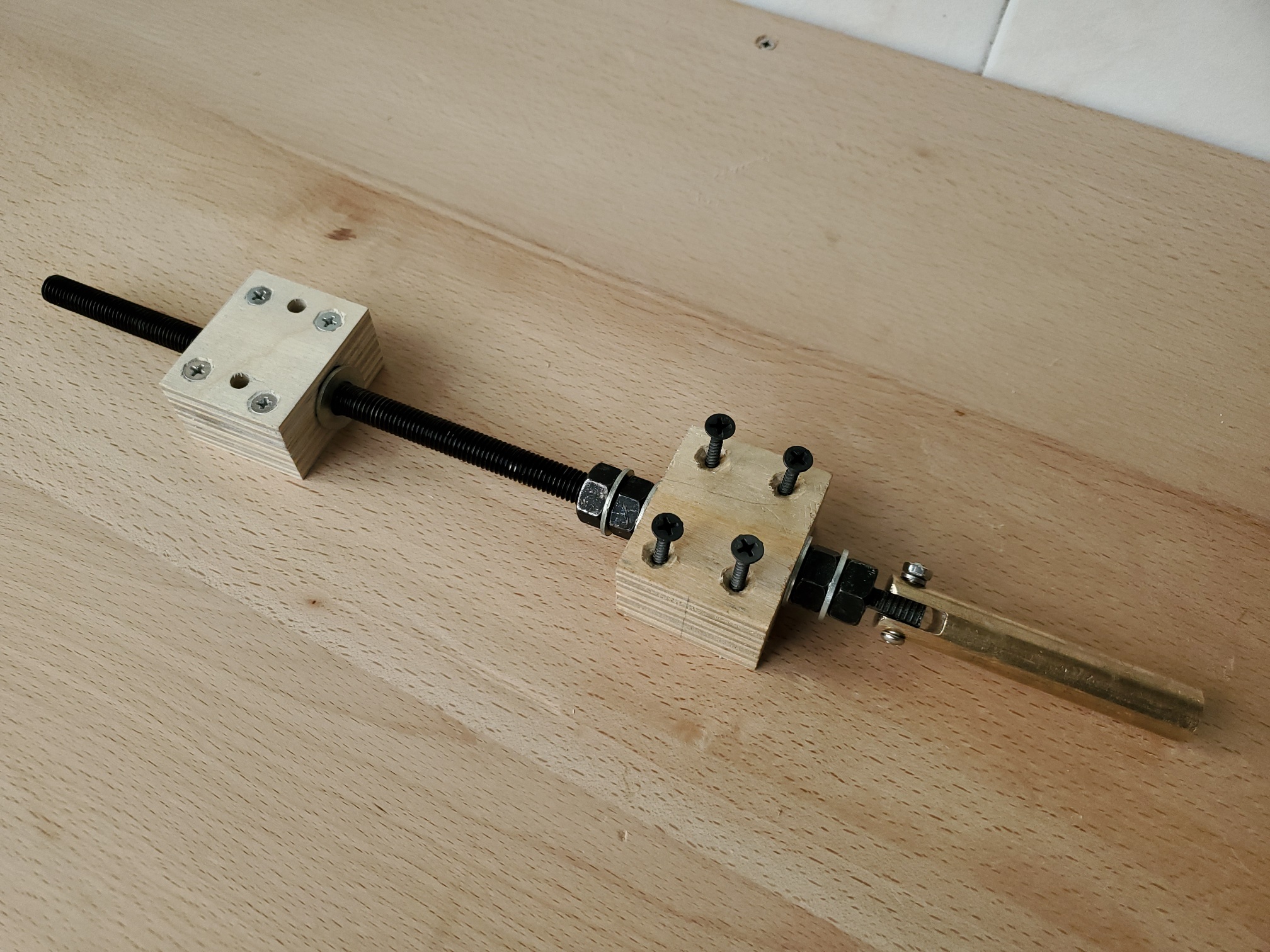

制作过程太投入没拍照，大家看看成品，基本就是这样了。

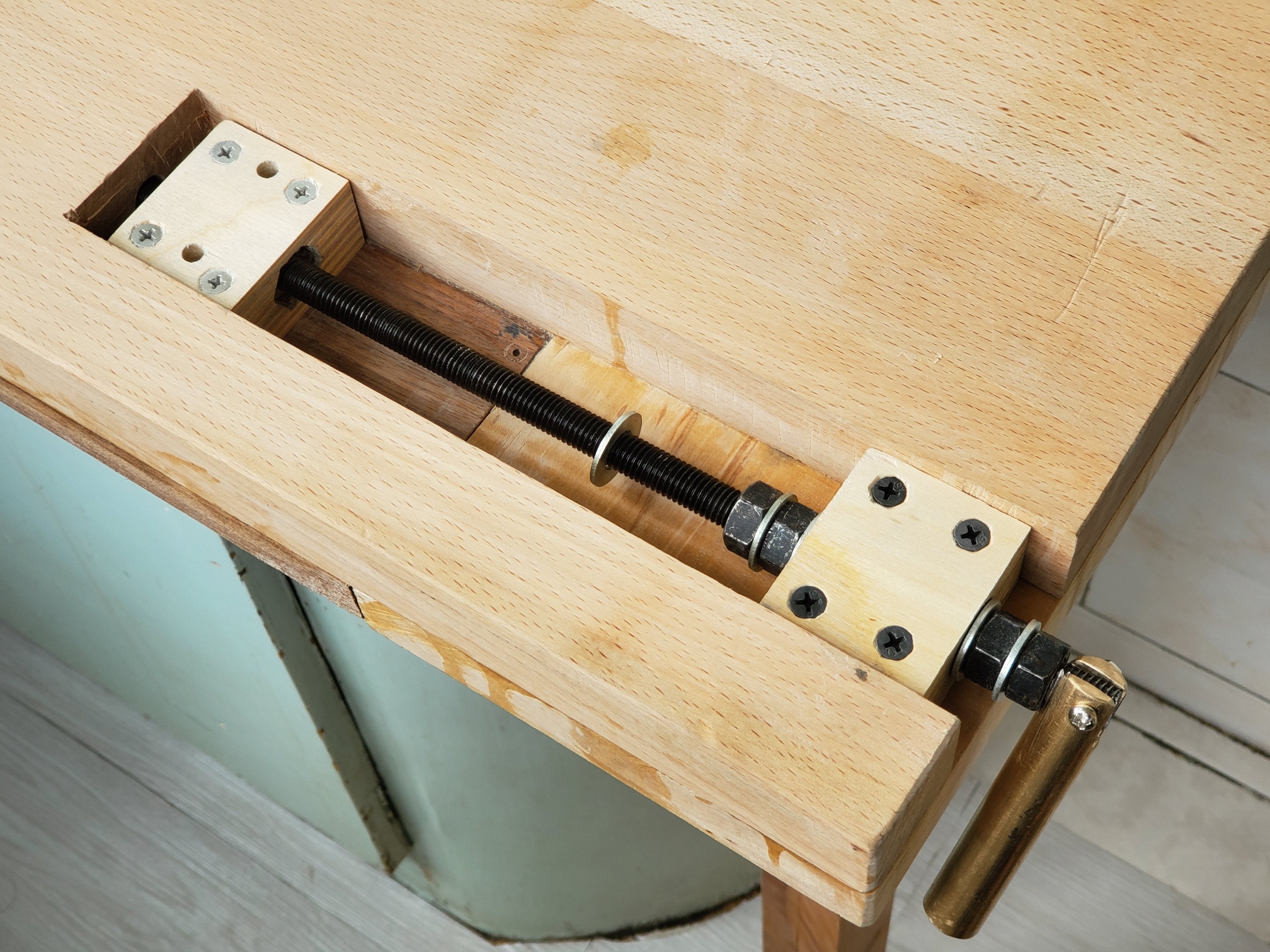

放进桌面的样子。

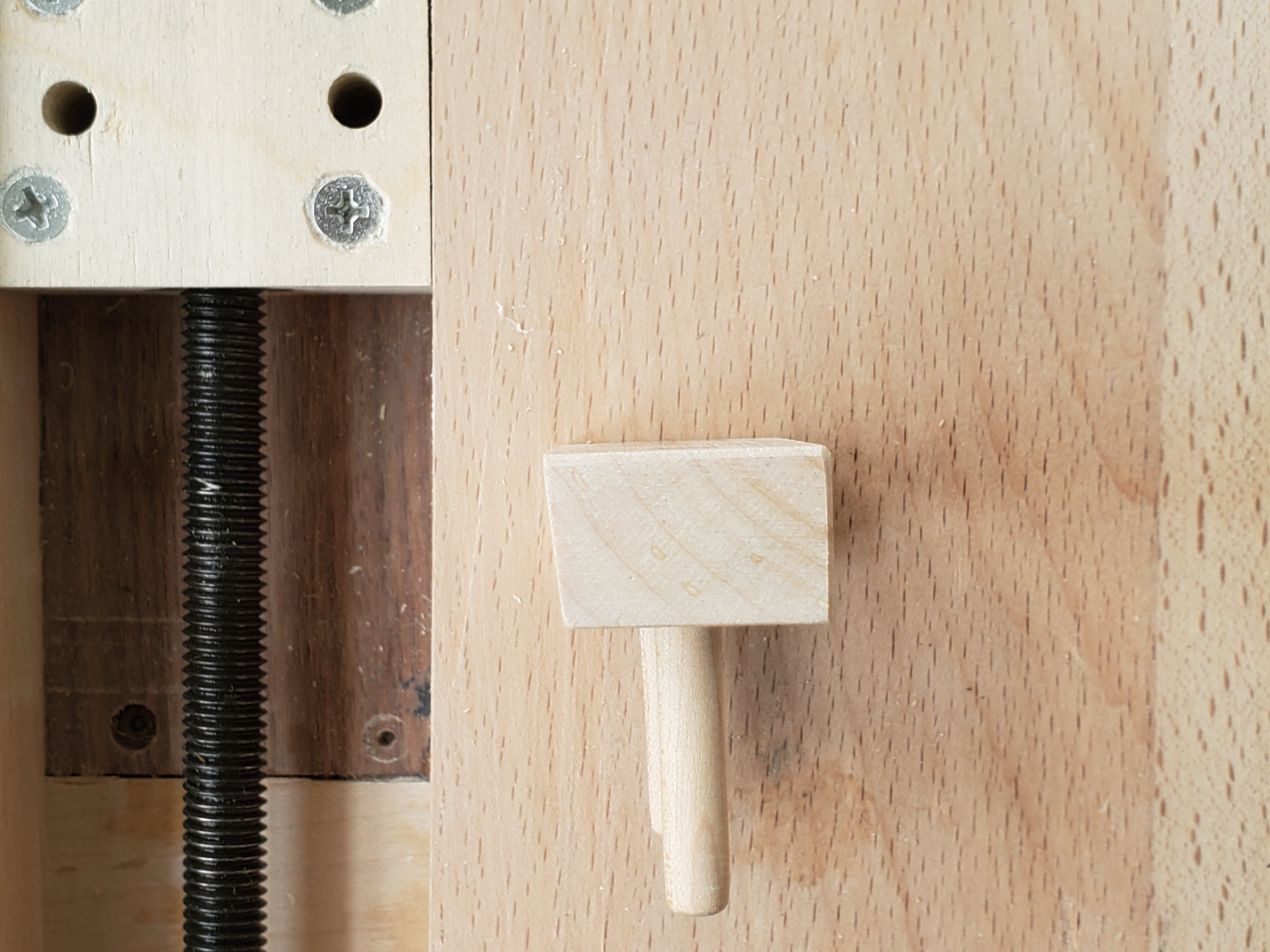

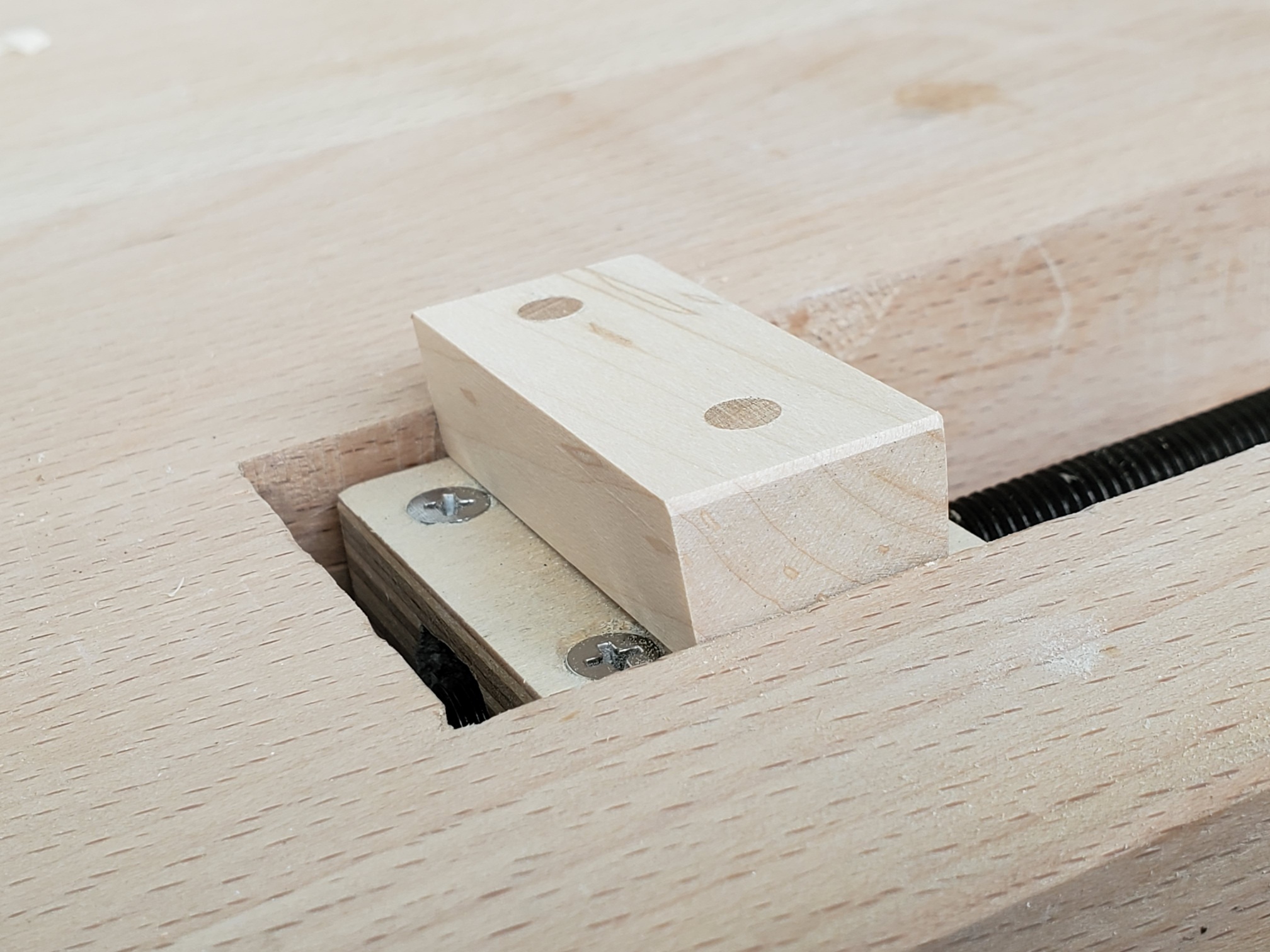

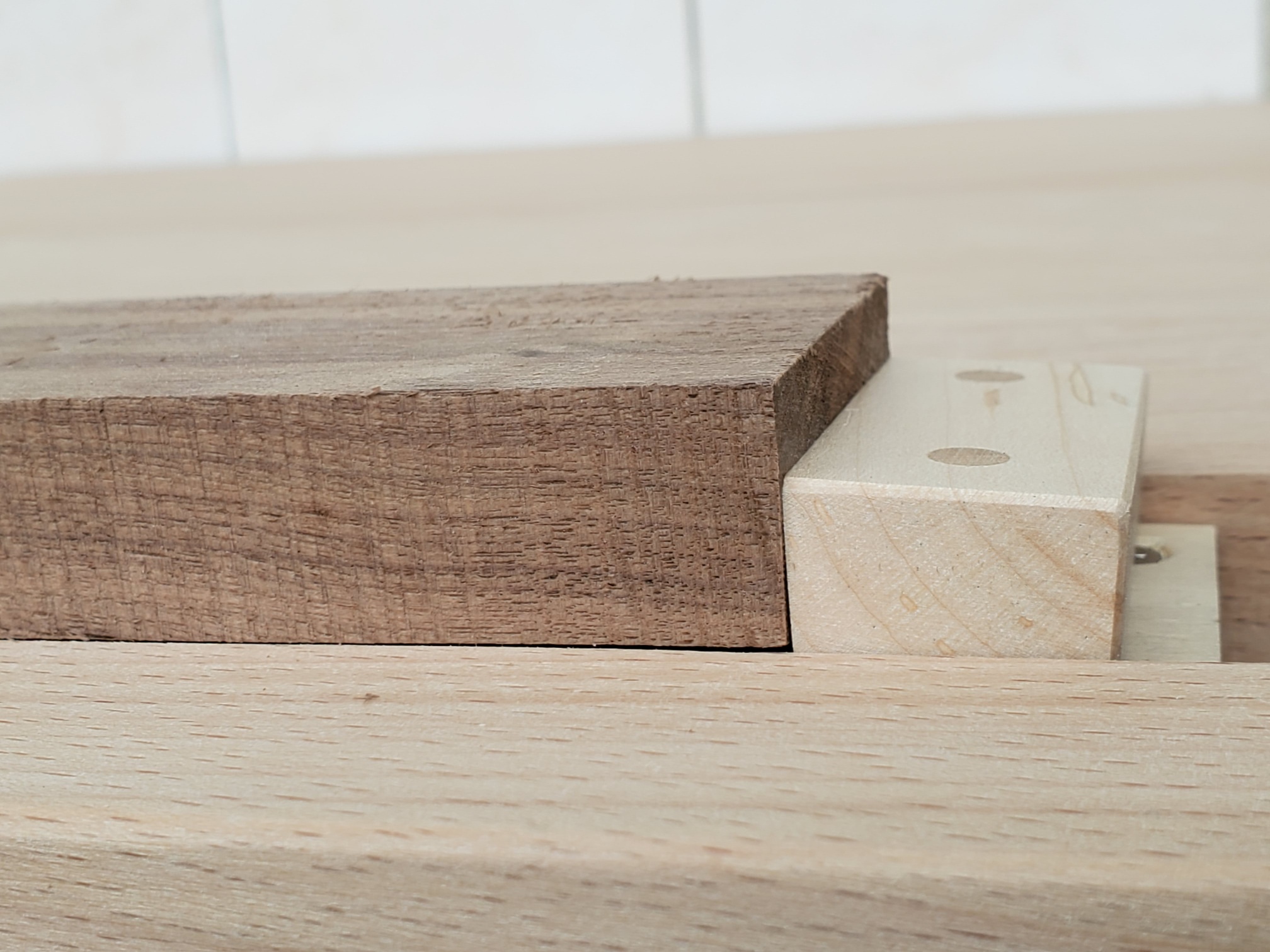

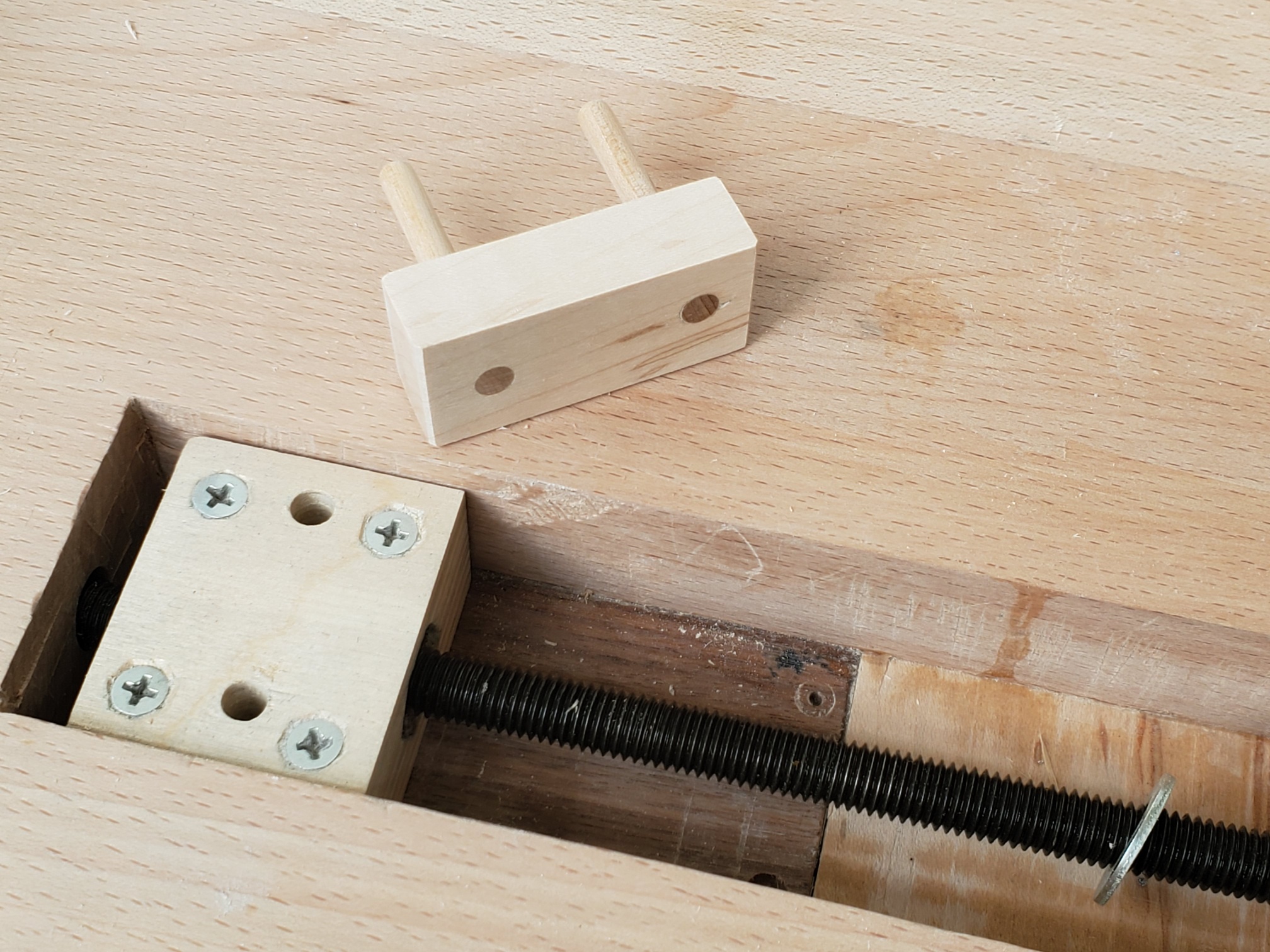

做个挡块，注意那个斜面，是故意的，在顶紧木料时会矫正过来的，确保夹持力。

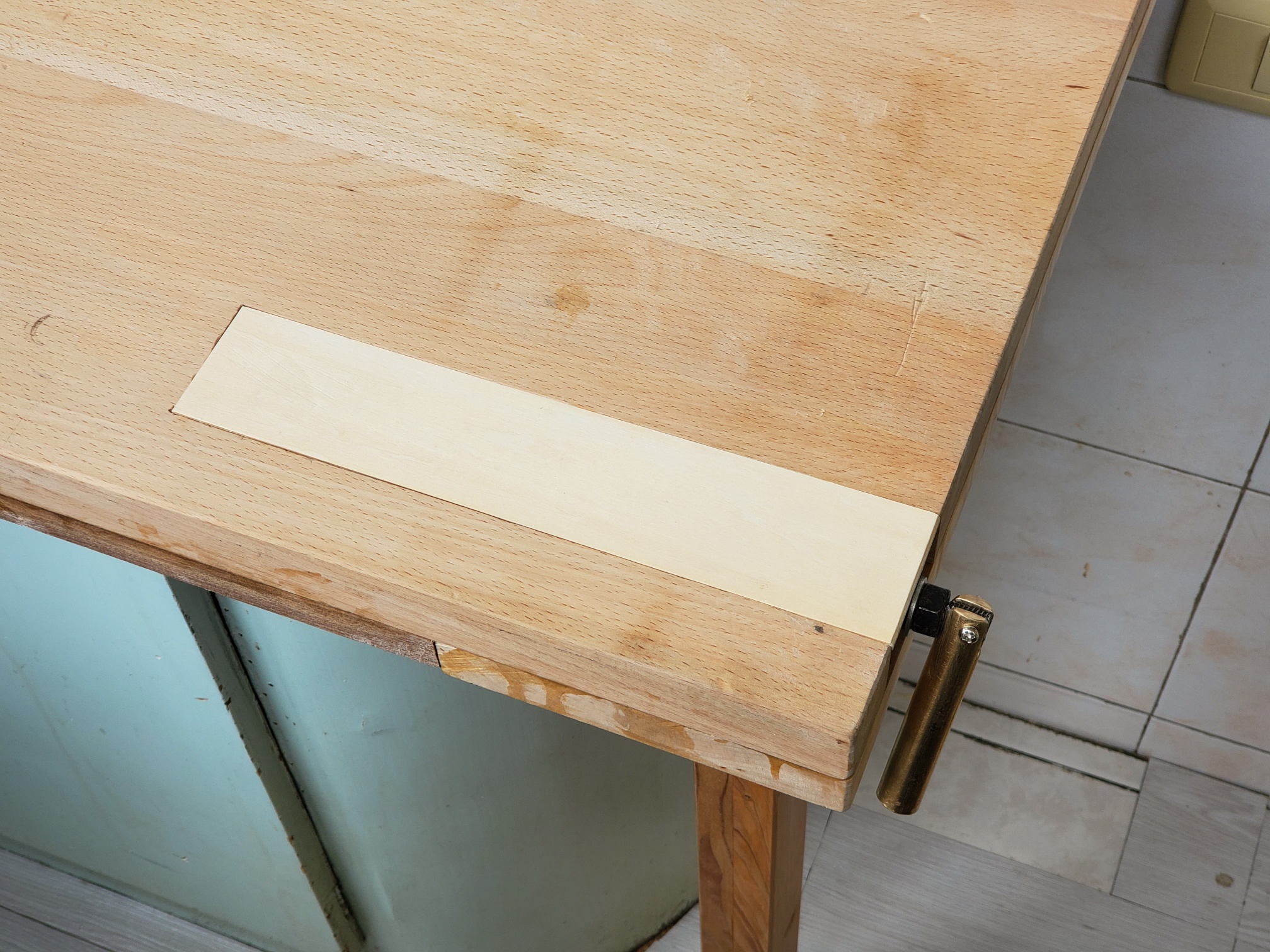

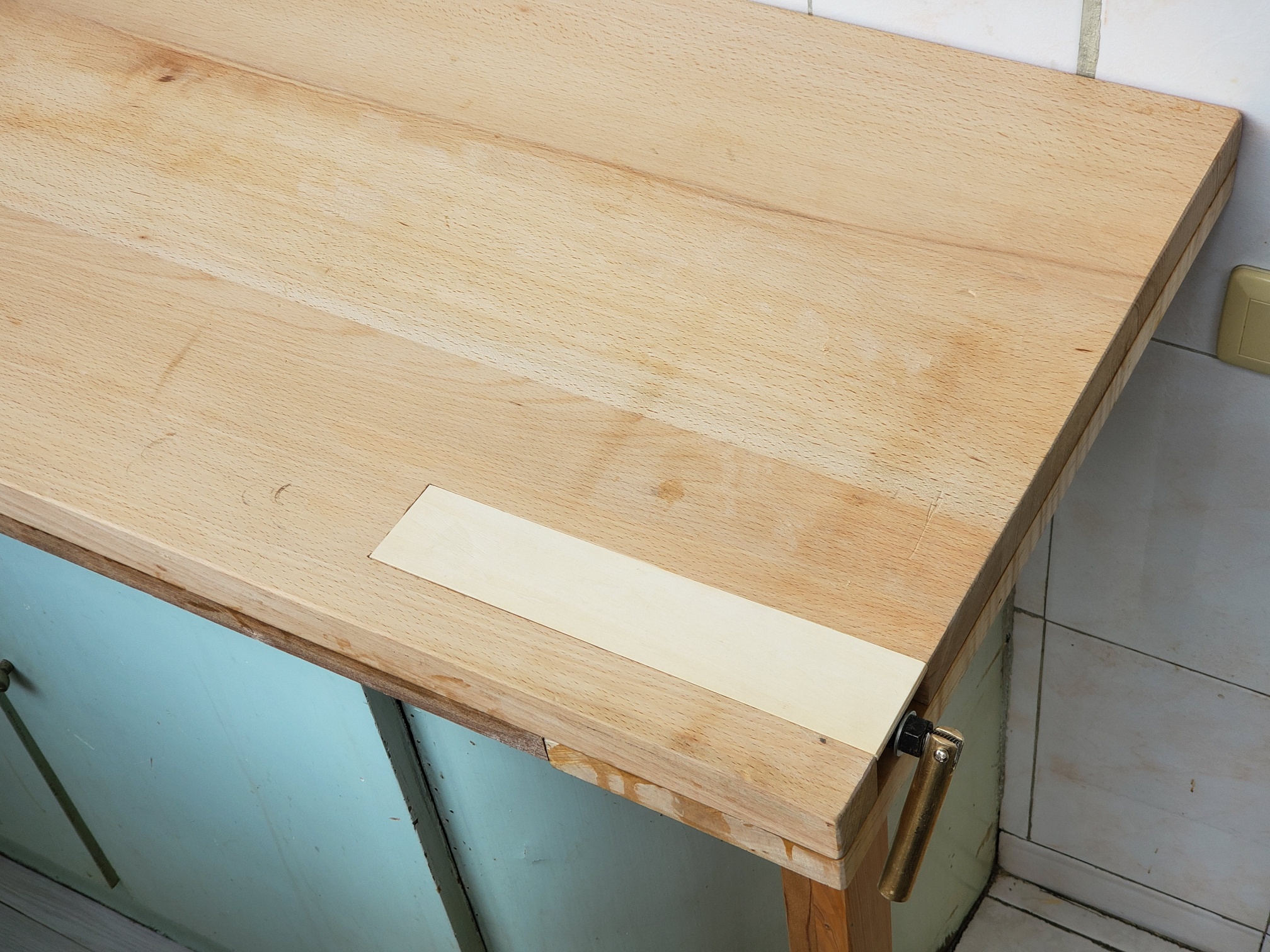

扣上面板，形成完整的桌面

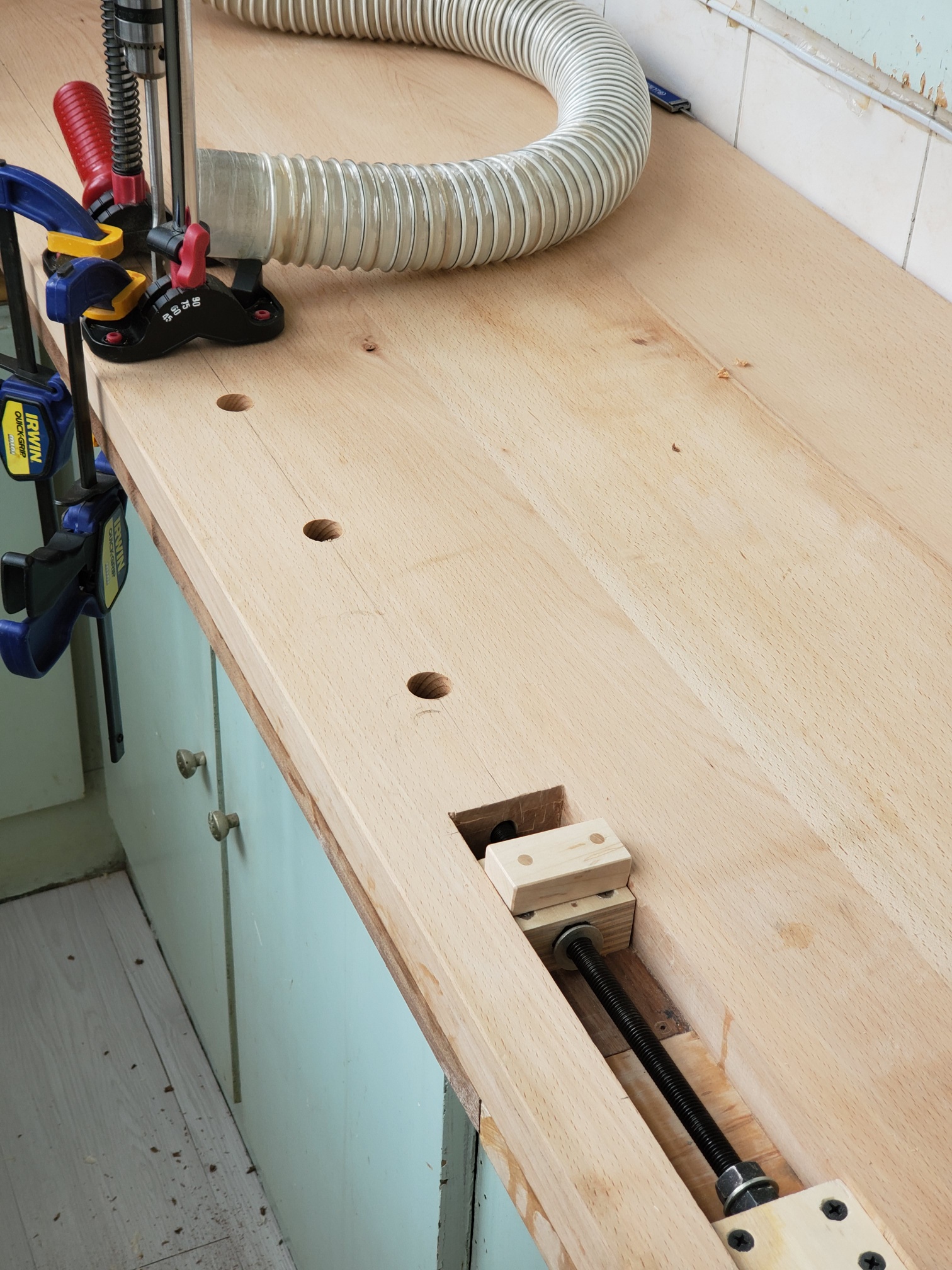

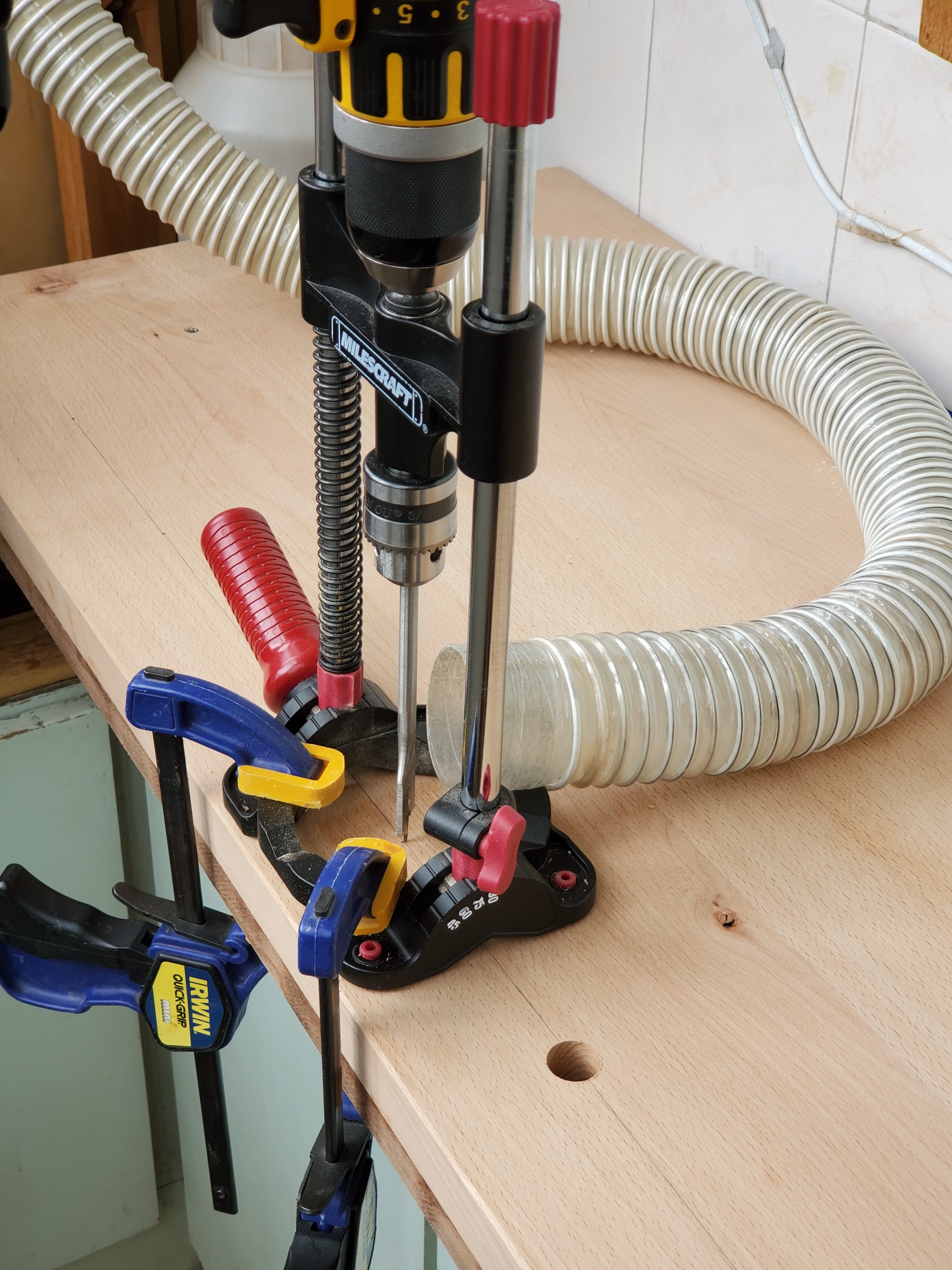

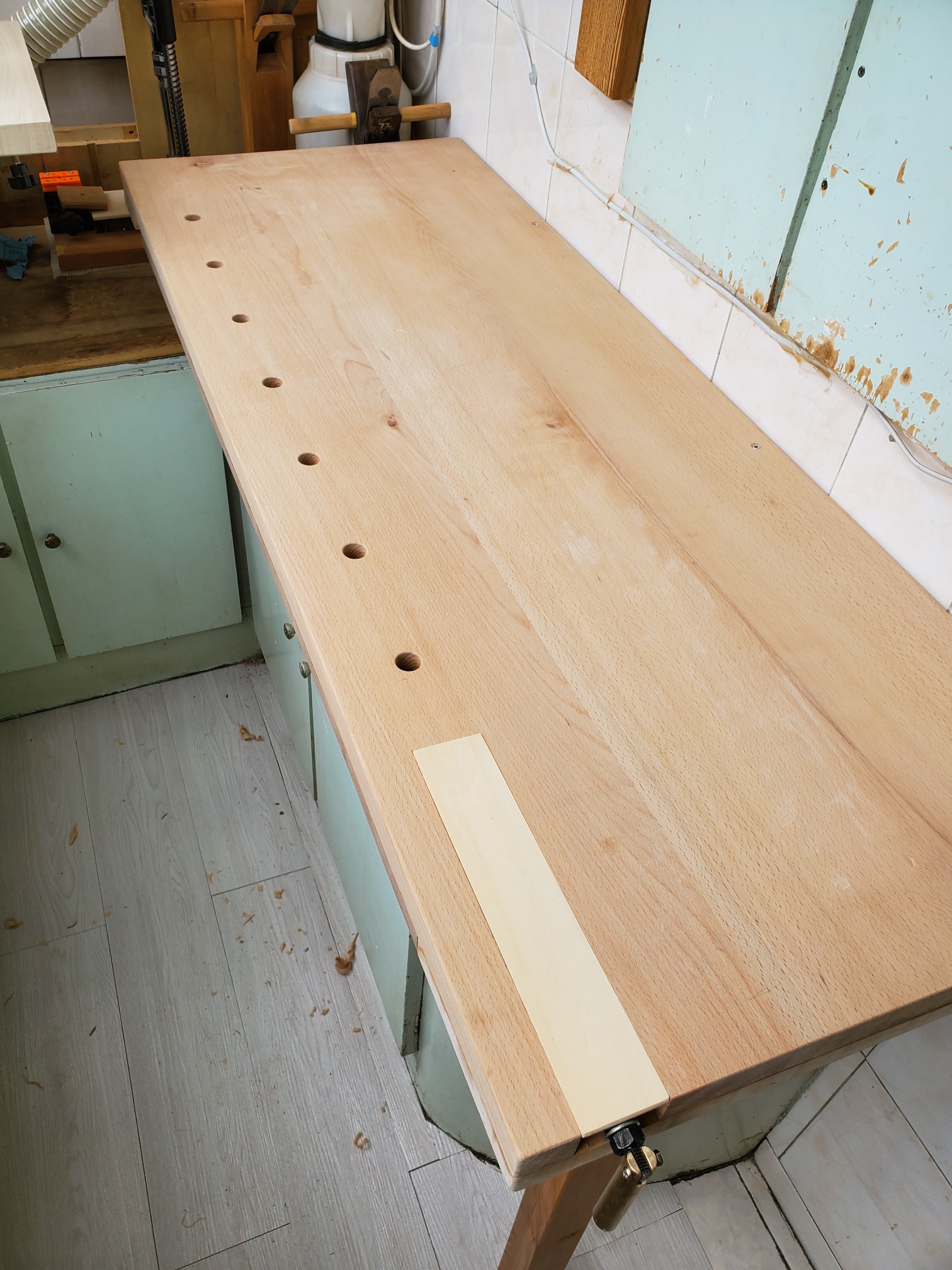

打桌洞，间距不要大于台钳的行程，这样就能保证任意尺寸木料的直接夹持。

完成了。

夹持有力，推刨子没问题。

尾钳试用效果挺好，有条件的可以用金属做，会更抗造。我不生产创意，我只是创意的搬运工，哈哈。分享给大家，多谢观赏！

冯健宇 · 发表于 2019-7-28 14:13:39

楼主你真帅，之前看了好久这个东西现在终于明白了

那一夜的寂寞 · 发表于 2019-7-28 15:18:53

这个真的好

机械师＆木匠 · 发表于 2019-7-28 15:27:09

结构停好，我要是来一个，绝对是弄成钢的

ouqixin · 发表于 2019-7-28 15:37:43

佩服佩服

板沙的日子 · 发表于 2019-7-28 15:57:27

感谢楼主分享，学习了学习了，很妙的点子啊！

georgezk · 发表于 2019-7-28 16:03:55

求neil大叔视频

缘木清心 · 发表于 2019-7-28 16:10:27

做的漂亮

御前一品侍卫 · 发表于 2019-7-28 16:57:24

做的不错，关键是很实用

tjfish888 · 发表于 2019-7-28 17:04:30

冯健宇发表于 2019-07-28 14:13
楼主你真帅，之前看了好久这个东西现在终于明白了

哈哈，共享交流

众神微笑 · 发表于 2019-7-28 17:40:07

我也刚买了一个角度打孔器，日本发回来的路上

智慧羊 · 发表于 2019-7-28 17:58:48

阳台党最高境界

tjfish888 · 发表于 2019-7-28 18:48:36

机械师＆木匠发表于 2019-07-28 15:27
结构停好，我要是来一个，绝对是弄成钢的

嗯嗯，有条件弄金属的，两端直接焊死，绝对杠杠的。

tjfish888 · 发表于 2019-7-28 18:49:31

板沙的日子发表于 2019-07-28 15:57
感谢楼主分享，学习了学习了，很妙的点子啊！

共享交流

tjfish888 · 发表于 2019-7-28 18:51:35

油管搜 Homemade Tail vice
