记录一下我的铝型材雕刻机

 荐 [复制链接]
qq7426
发表于 2019-7-28 19:10:03 来自手机 | 显示全部楼层
w6656274 发表于 2019-07-28 18:47
. G5 f! l9 w7 C" b7 I* F我这z轴闲鱼买的，200大洋，最贵就电箱跟主轴，1500w的水冷

+ D8 P+ ^# o% e能淘到真好。
来自苹果APP客户端
回复 支持 反对

举报

w6656274
 楼主| 发表于 2019-7-28 19:12:28 来自手机 | 显示全部楼层
本帖最后由 w6656274 于 2019-7-29 08:04 编辑
! O+ k. `  ]* n
qq7426 发表于 2019-07-28 19:10
1 S0 u2 _: d1 [0 X能淘到真好。

' O0 S6 V+ O' B: @+ w) O这个人还有
来自苹果APP客户端
回复 支持 反对

举报

qq7426
发表于 2019-7-28 19:15:16 来自手机 | 显示全部楼层
w6656274 发表于 2019-07-28 19:12
9 ~8 ]/ m( S8 Q这个人还有
8 f2 A, Q1 y3 k7 o
我44块淘了根tbi1605z轴丝杆，还淘了两根520mm长的。坐等改装。将就玩了，再改就不改了，存点钱。弄个好的算了
来自苹果APP客户端
回复 支持 反对

举报

w6656274
 楼主| 发表于 2019-7-29 08:03:47 | 显示全部楼层
qq7426 发表于 2019-7-28 19:151 _6 l( f" A3 Y5 U3 }
我44块淘了根tbi1605z轴丝杆，还淘了两根520mm长的。坐等改装。将就玩了，再改就不改了，存点钱。弄个好 ...
, a6 v1 ^* O  X/ _, `" R
发个图片来参考一下是怎么样的，我现在防尘不知道怎么搞好
6 n! e/ _% l: L& m2 q+ t6 u0 v
回复 支持 反对

举报

我舞影凌乱
发表于 2019-7-30 17:04:00 来自手机 | 显示全部楼层
Z轴是成品滑台吗，能不能拍点细节图
来自安卓APP客户端
回复 支持 反对

举报

w6656274
 楼主| 发表于 2019-8-27 00:34:56 | 显示全部楼层
本帖最后由 w6656274 于 2019-8-27 05:49 编辑 ) e  d. H5 W4 ^1 y9 G" i) C

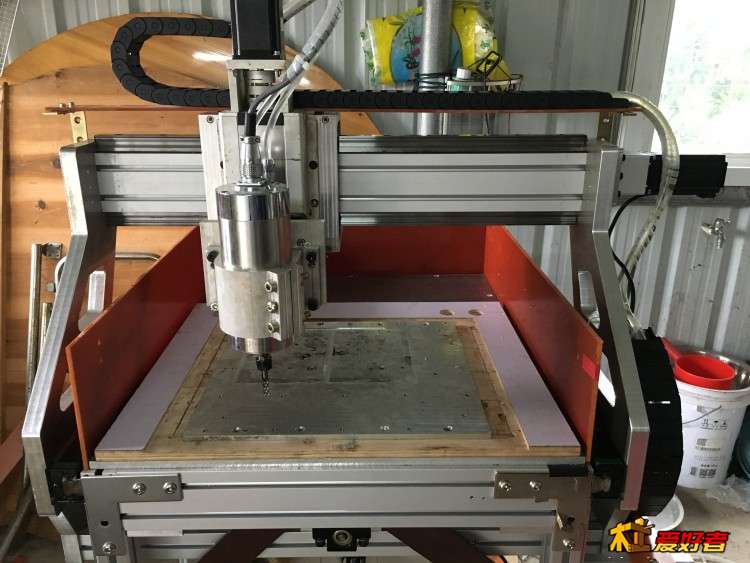

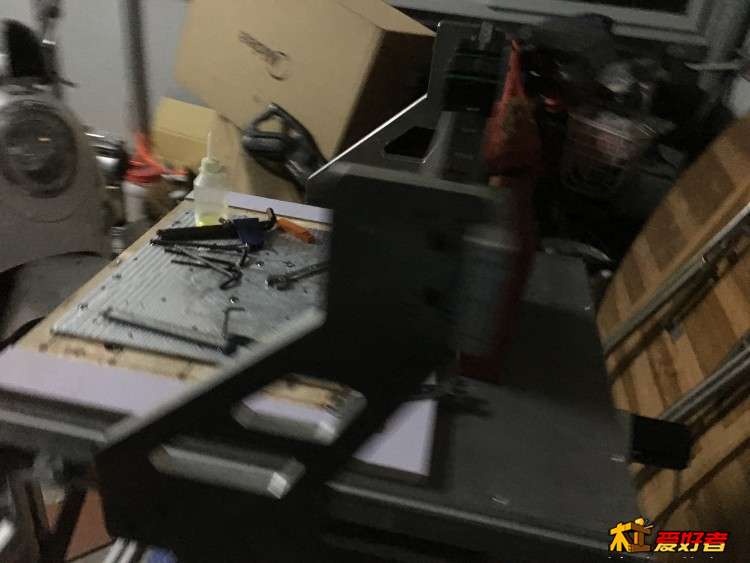

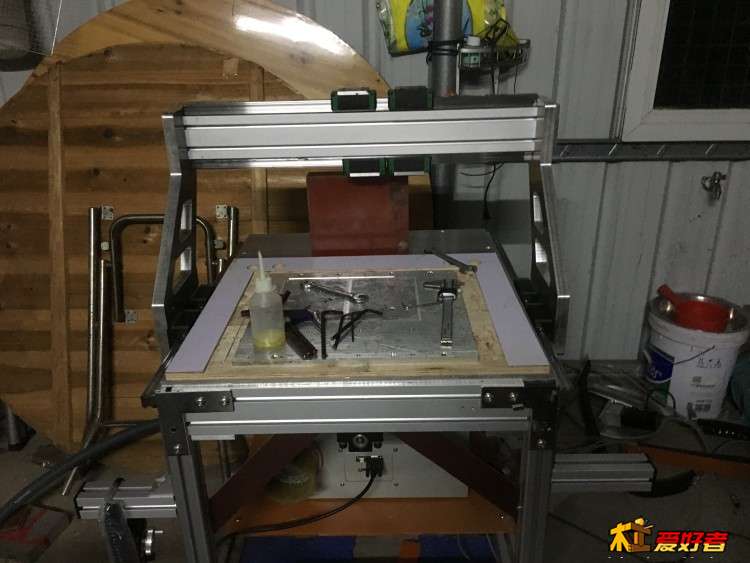

) t) k1 `1 h5 `% P, H; U9 E这是初步装配好的样子但是没有工作台
  S* e7 h2 R9 C$ k/ q% A' p. u/ z这个X轴的电机座，装配了太丑
# u8 |/ z6 ]- Z  Z) ]  s

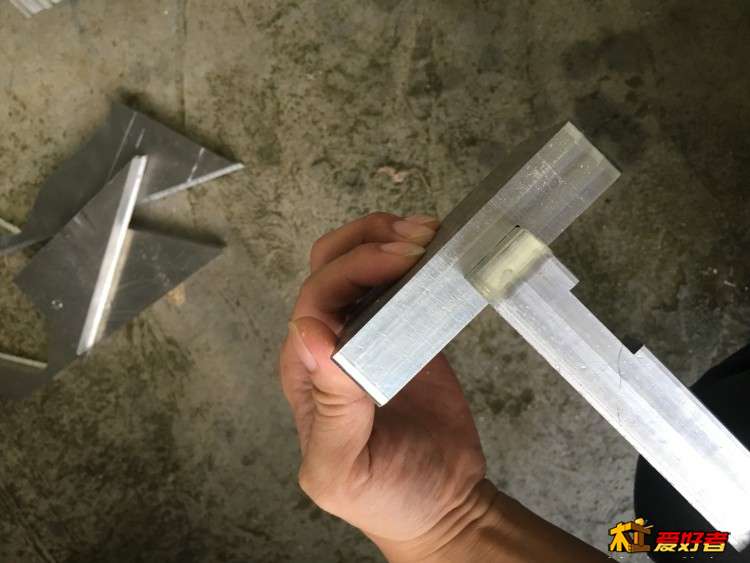

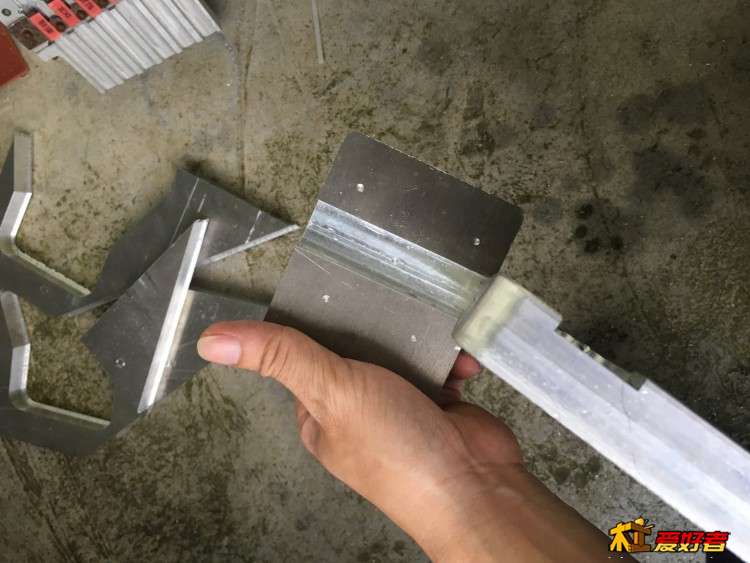

% S# g$ E: E, K! E9 P4 x又做了一个铝板的7 q/ V* j7 i3 `8 ]9 @% d. o( I: V
! y  O7 q' D) y4 F( `( E
X轴的电机，一百大洋的施耐德，不知道是不是正品，老马家买的
0 i: j' [" q0 e

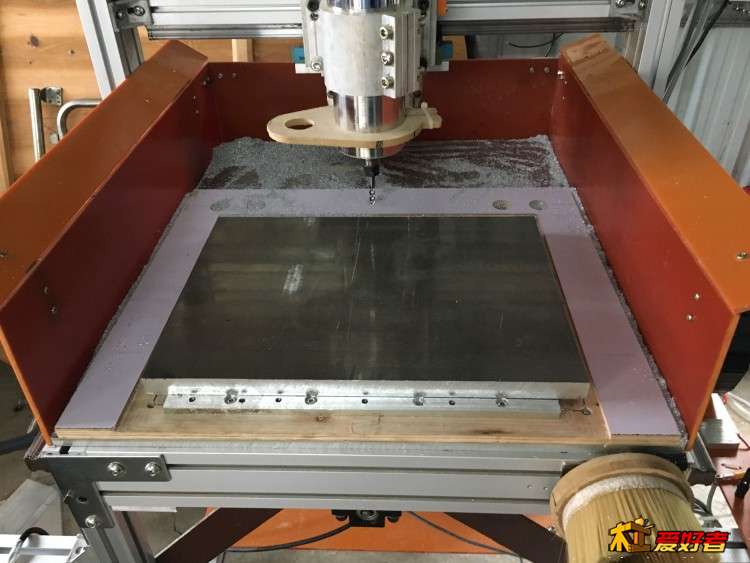

9 a4 v( e/ ], l( U工作台垫了块木板，再飞平，原因就是不想把底部的铝板弄坏，打算打孔直接用，无奈实际使用，螺丝根本扭不紧，螺孔受挤压，木板会拱起，后来又在木板上面铺了块铝板
! V* Y- z: M; B( H

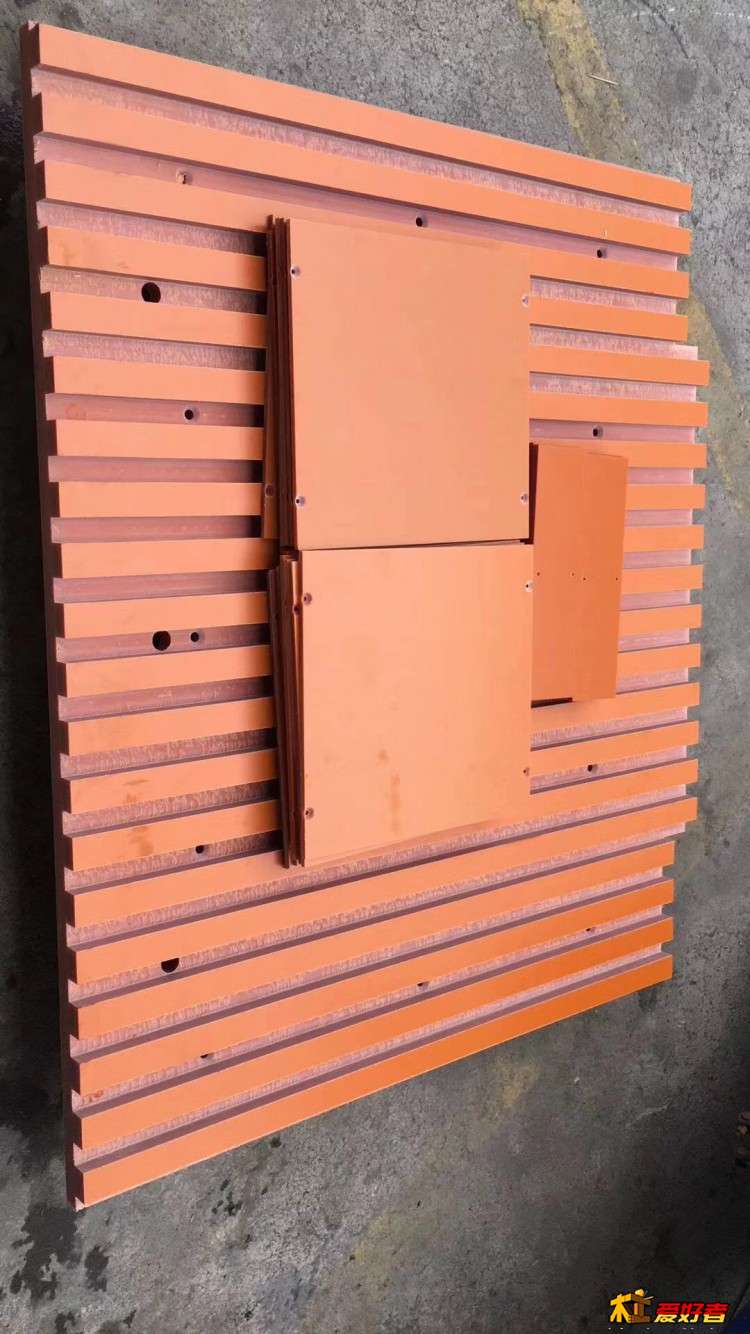

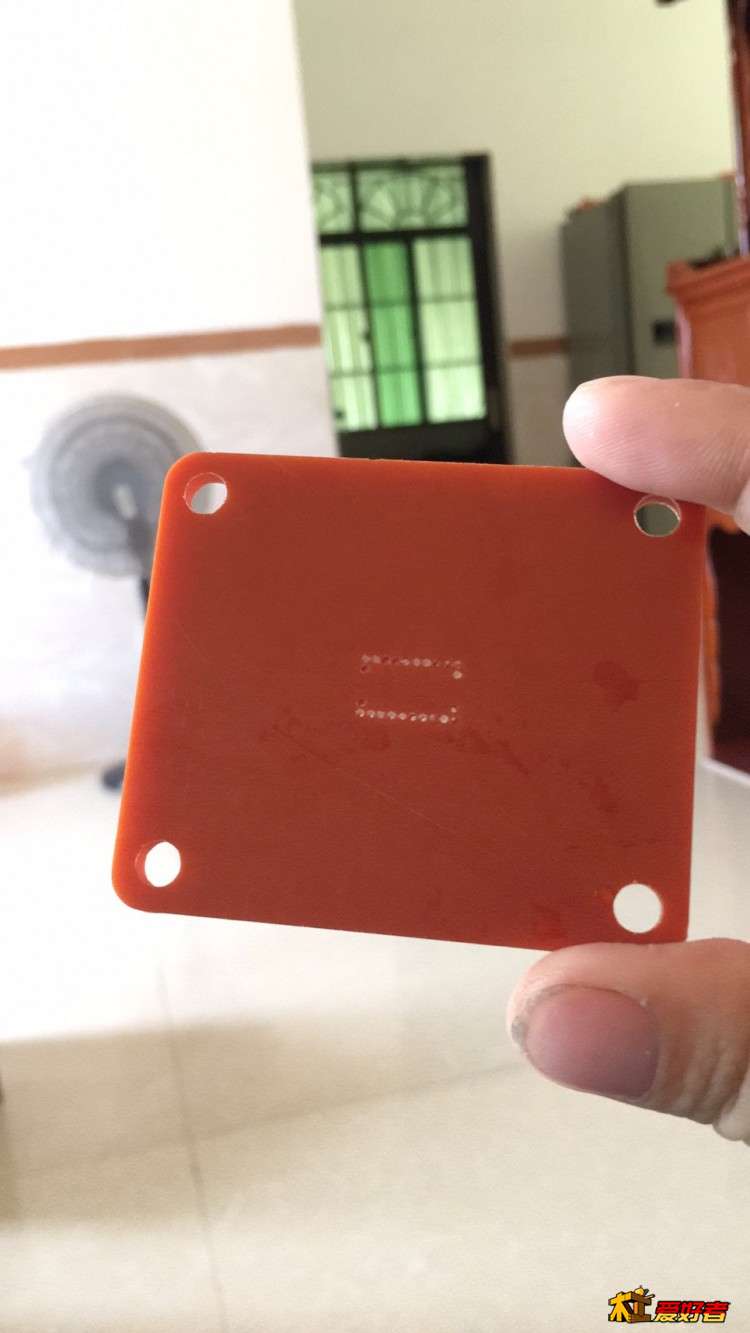

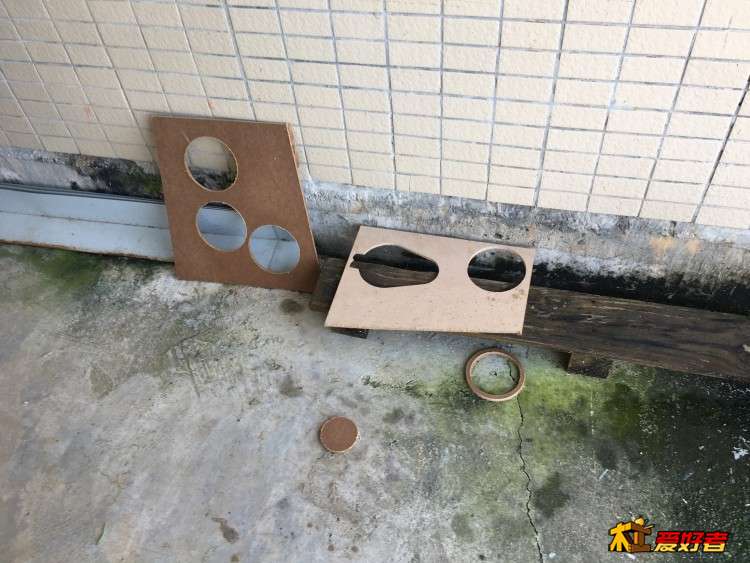

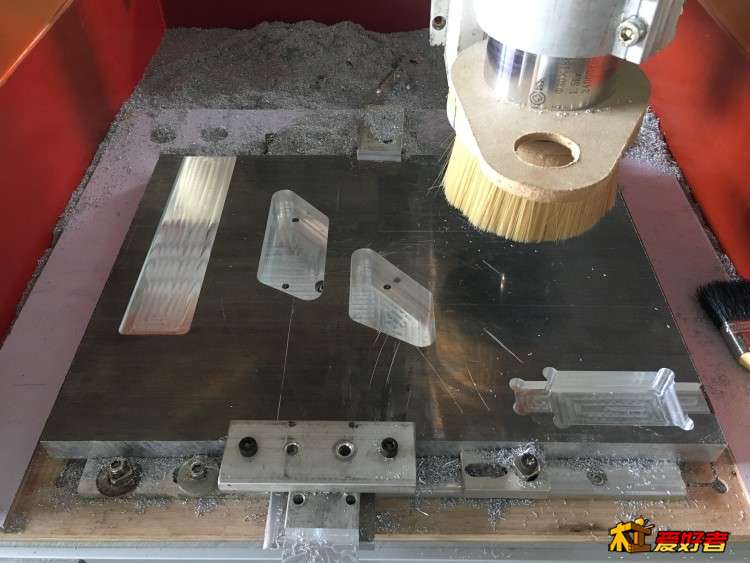

* ?2 L1 ?/ Q& p2 }4 N1 H$ y0 _8 c试加工，效果还满意，做这台机的目的就是给工厂加工一下治具7 _6 g  V3 }# {, z0 z* m0 g

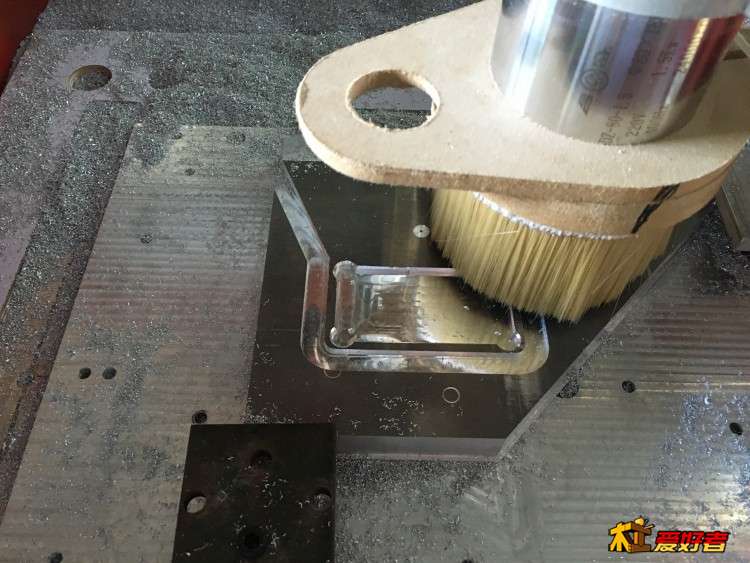

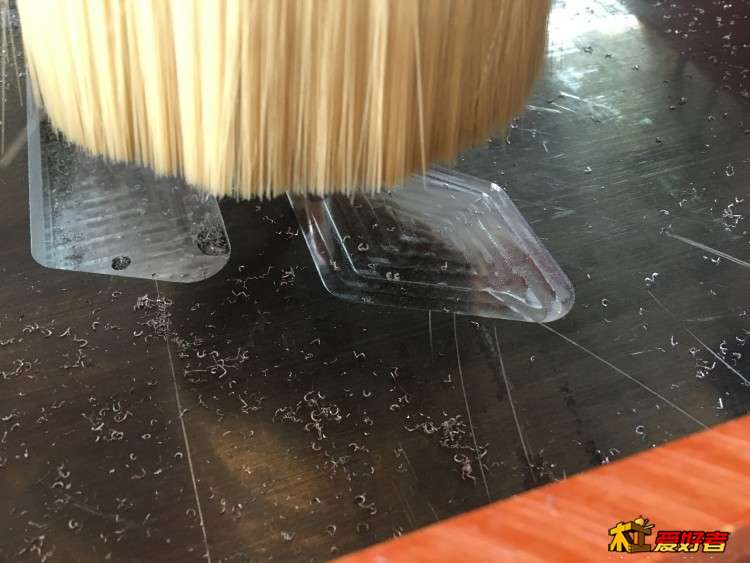

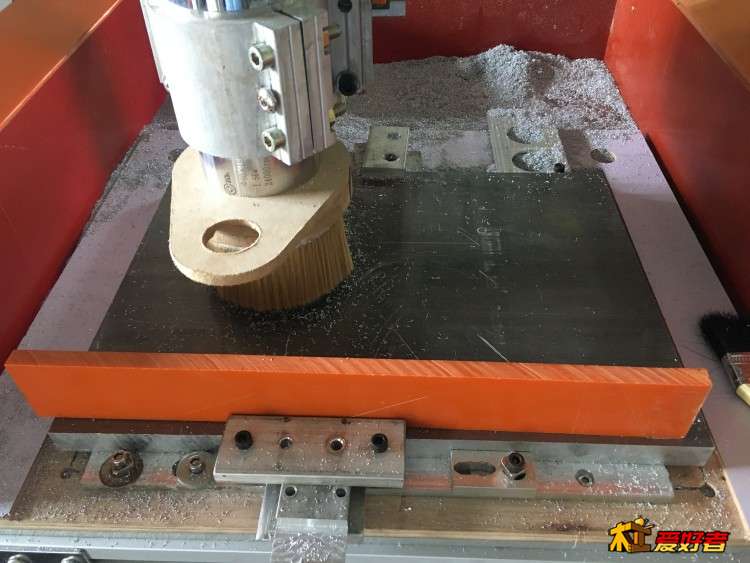

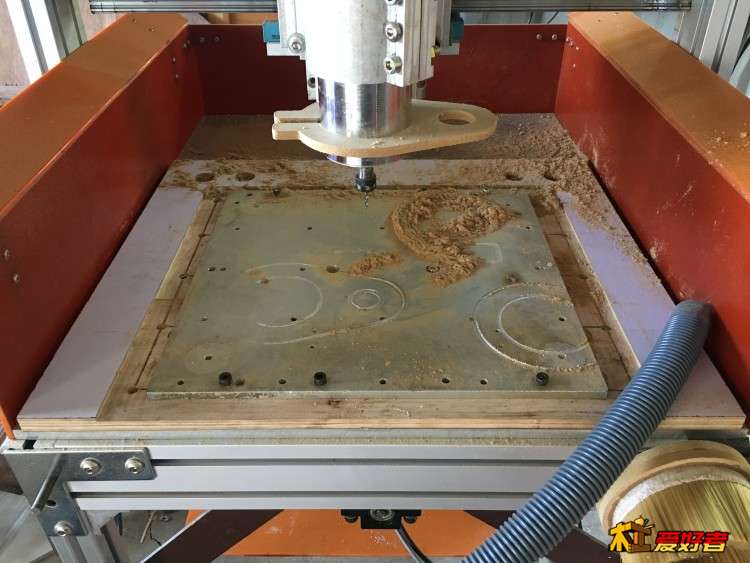

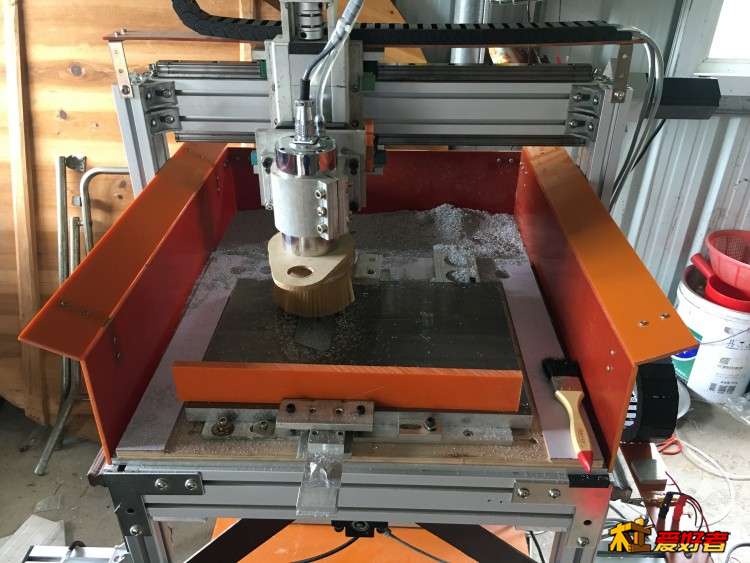

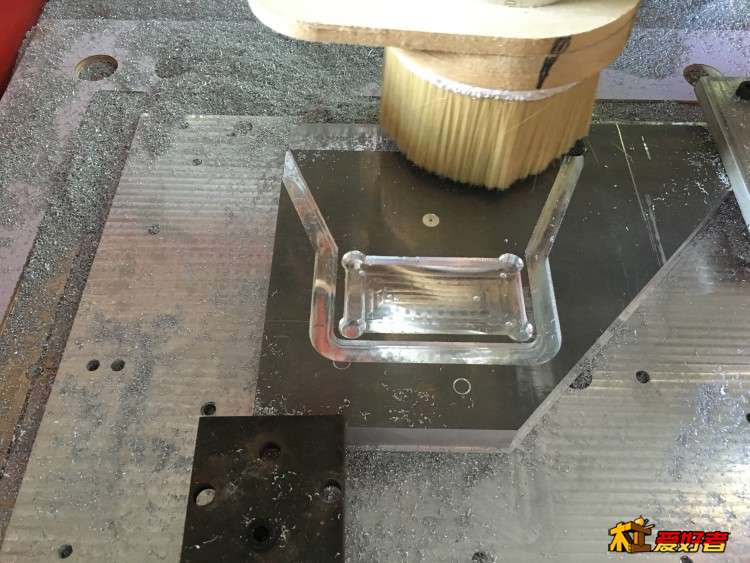

2 _5 t. I  [1 u2 P# f. e2 L这是装在主轴上面的防尘，装了以后加工的废削不会飞得太远，基本都在主轴外围一点点。没装得时候，飞得满地都是，糟心2 f- b) |& X5 Q4 \# w3 a& X0 }
IMG_8519.JPG IMG_8520.JPG & U% H0 `: k7 Z; n" Y

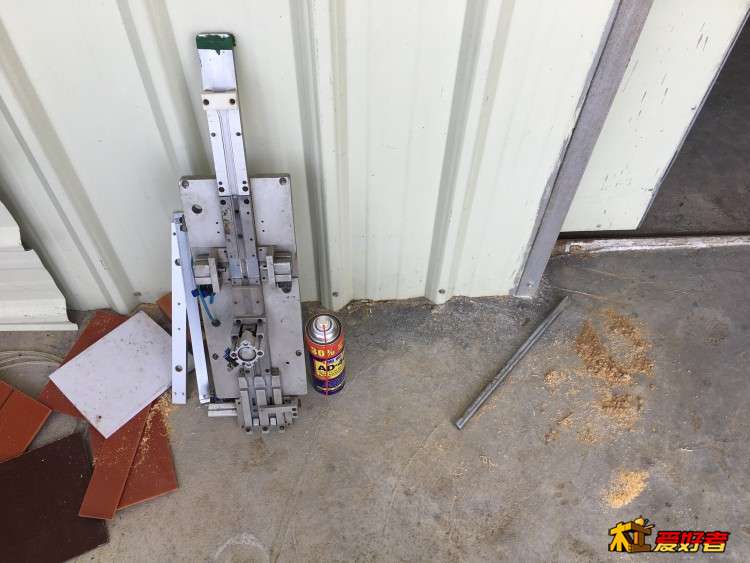

这两天，台风白鹿来了，闲了点，又开始改善改善这机器。这么大的架子，没有把行程完全利用上，搞了个弯曲的龙门支架，原来行程只有400*390，换了以后变成了490*450  D  Q; n2 e6 Z; M' Y) V
IMG_8558.JPG * h" l& u. d- B

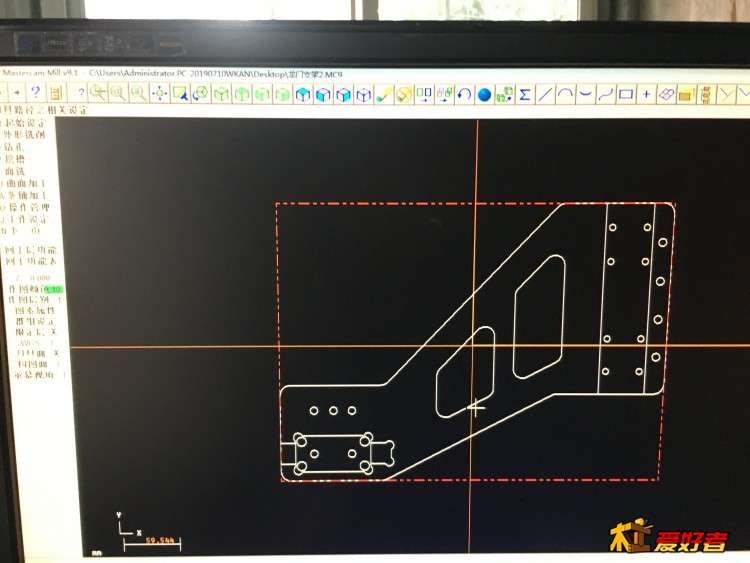

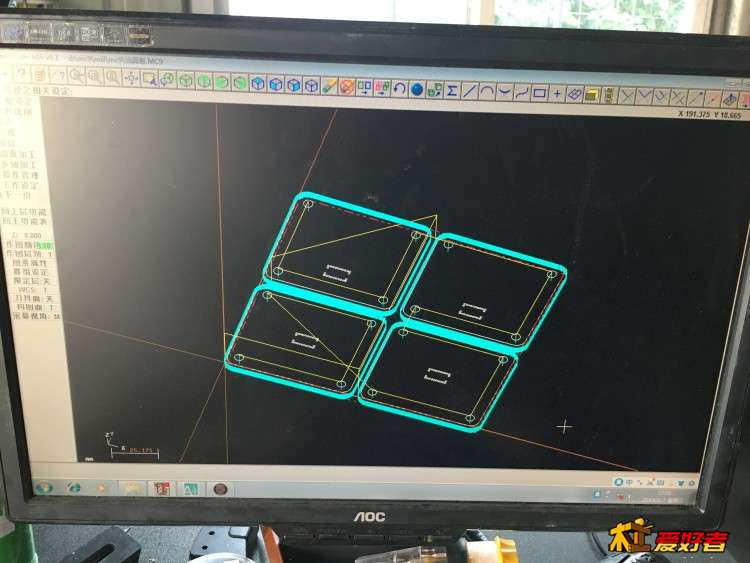

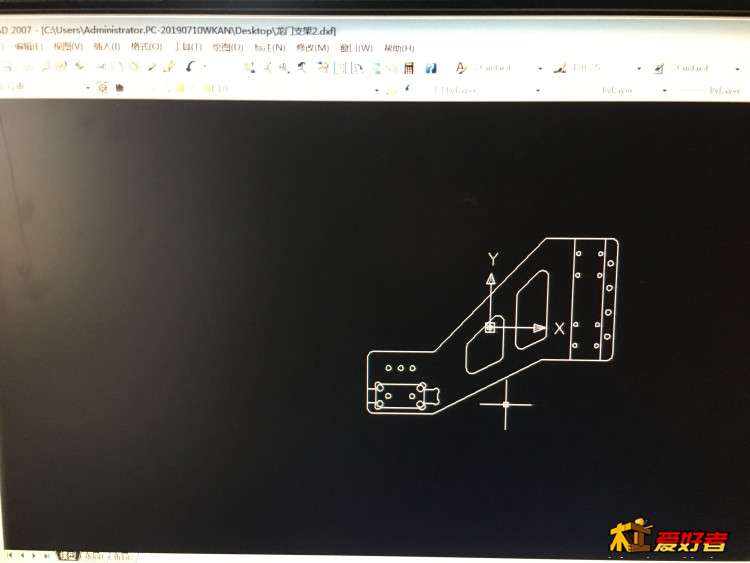

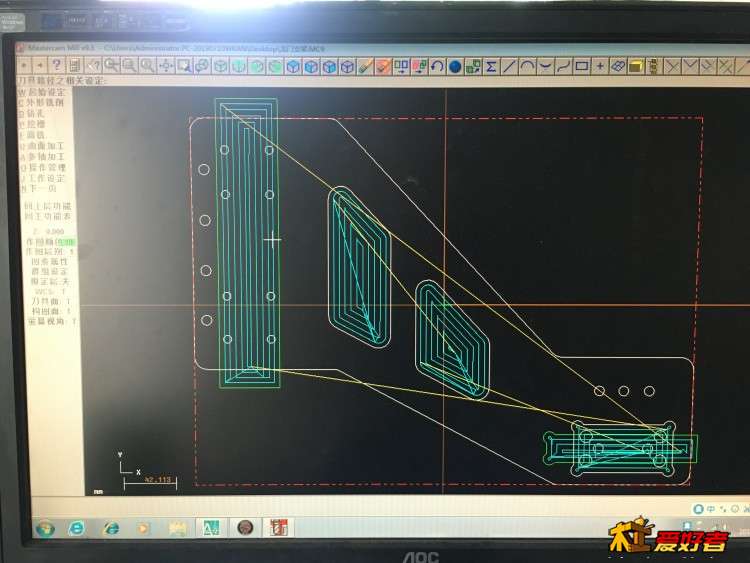

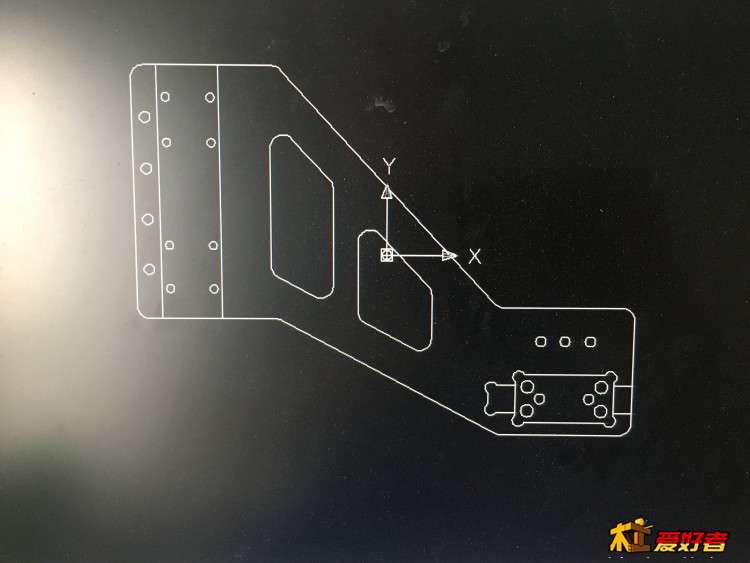

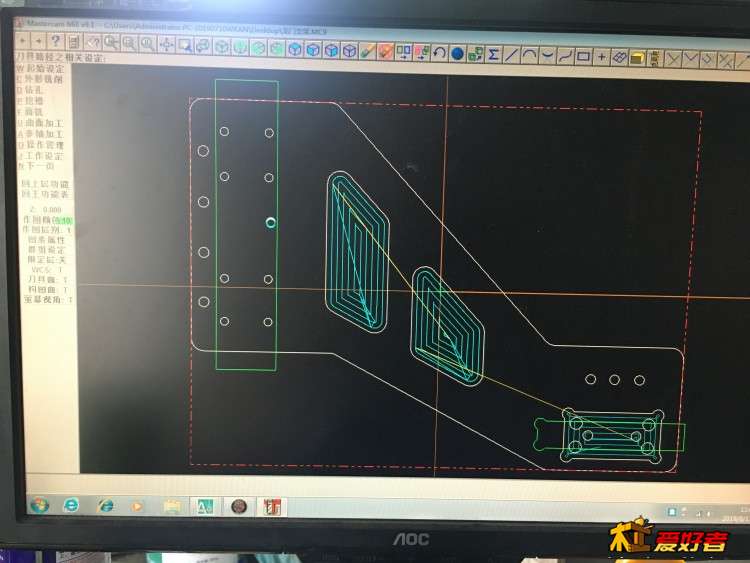

出刀路比较复杂，我是从CAD里的图面，平移了工件中心点，转DXF格式，再用mastercam9.1打开，设计刀路- r  F' P: s9 w- U; v
IMG_8559.JPG IMG_8560.JPG IMG_8561.JPG - l9 V$ T: v! b# g6 A' `: f

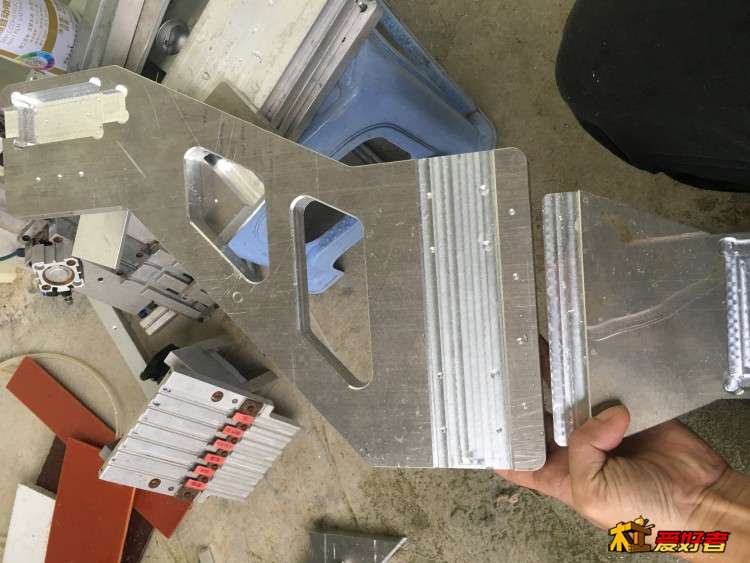

! B) L+ h! f3 i& P5 m这两个支架，马云家询问加工，报价500大洋一件，这价格合理吗，我觉得有点黑了，自己去买了两块6061铝板，尺寸410*295*20的，一块120元4 j3 a5 d6 f1 _' T. r* u
IMG_8571.JPG IMG_8572.JPG

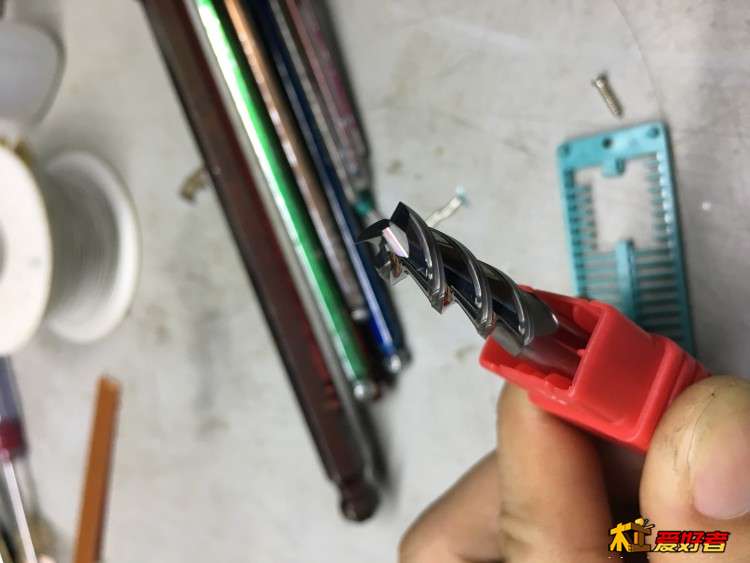

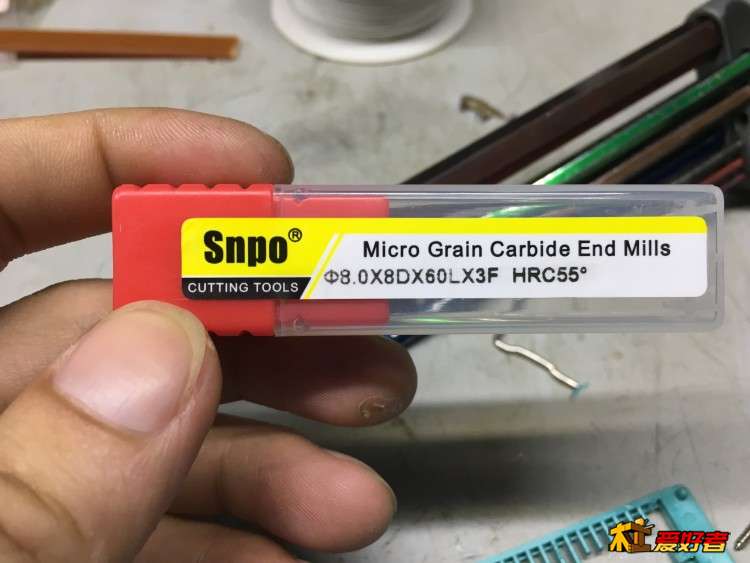

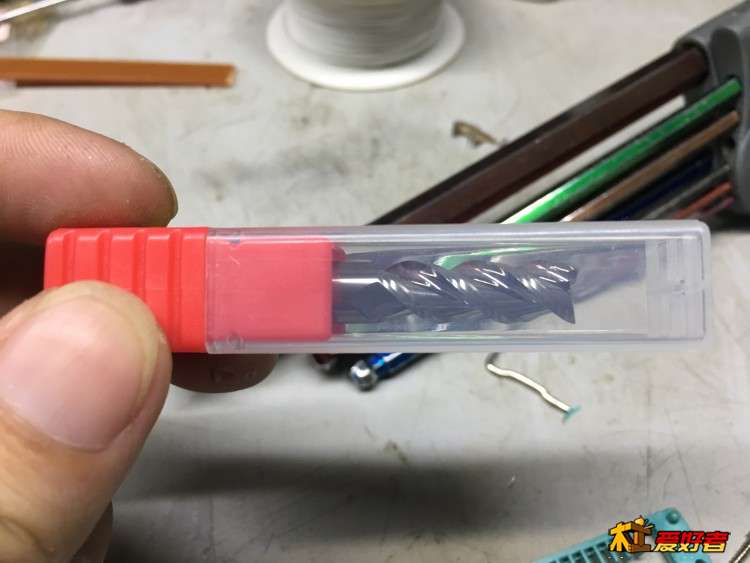

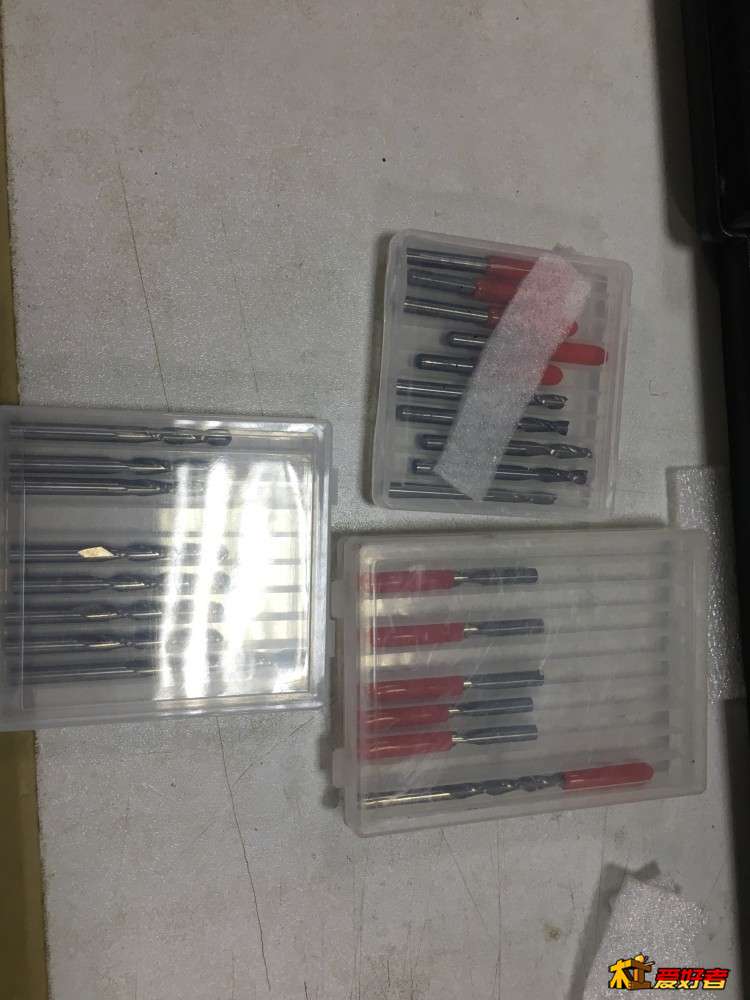

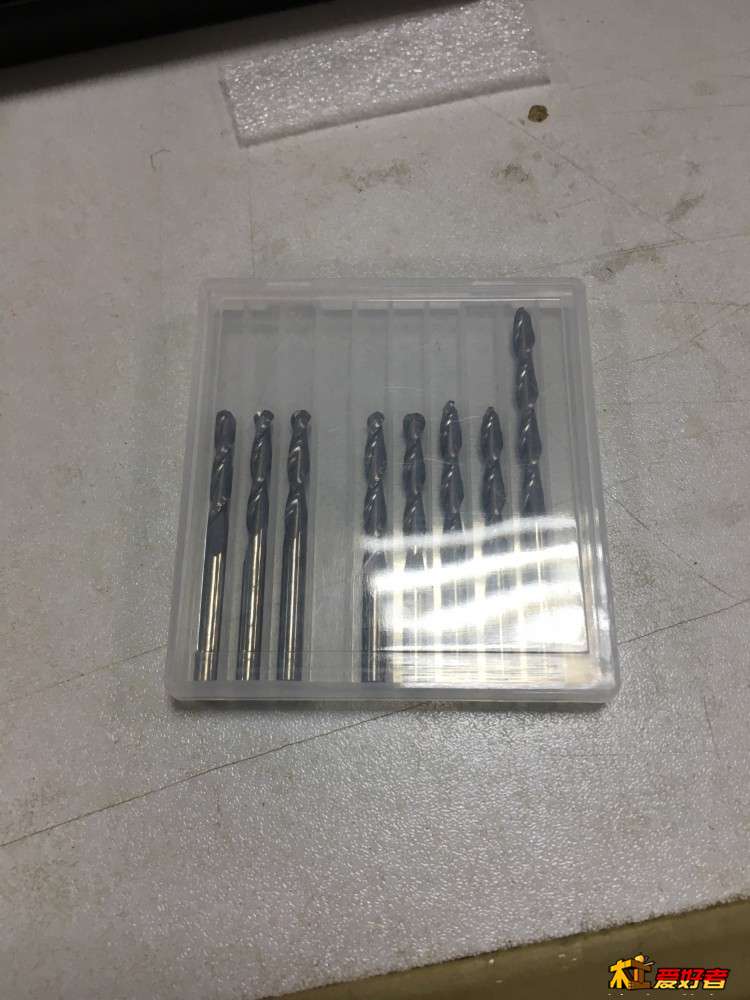

7 h: V9 W7 S: O* s2 X买了两把刀，55度三刃高光铣刀% G+ Z- j+ I: S2 U- a5 Q* H4 T
IMG_8550.JPG IMG_8551.JPG IMG_8552.JPG * @; p( a7 N" r7 N

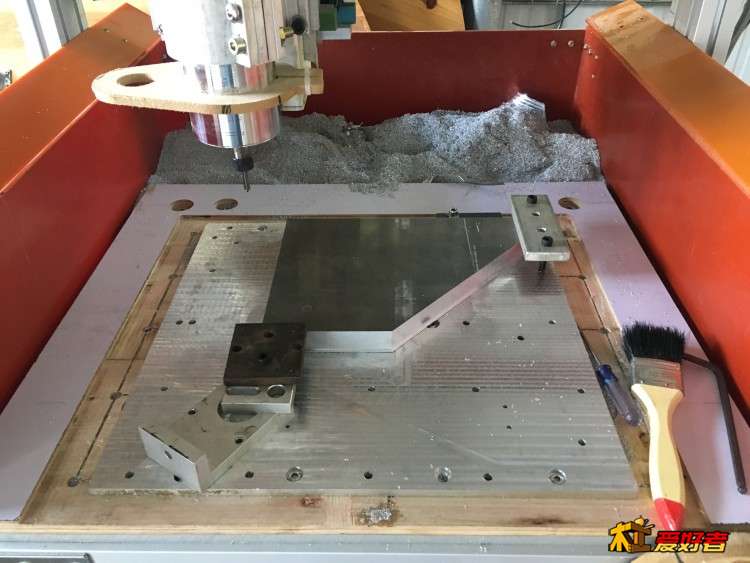

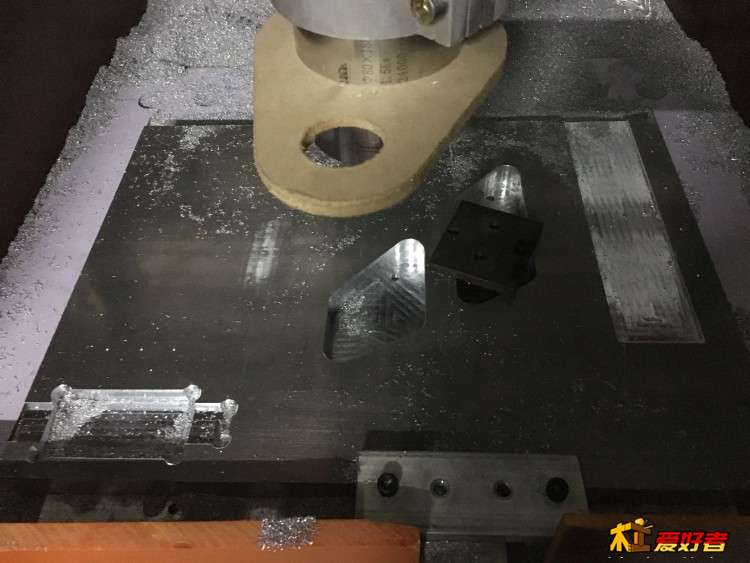

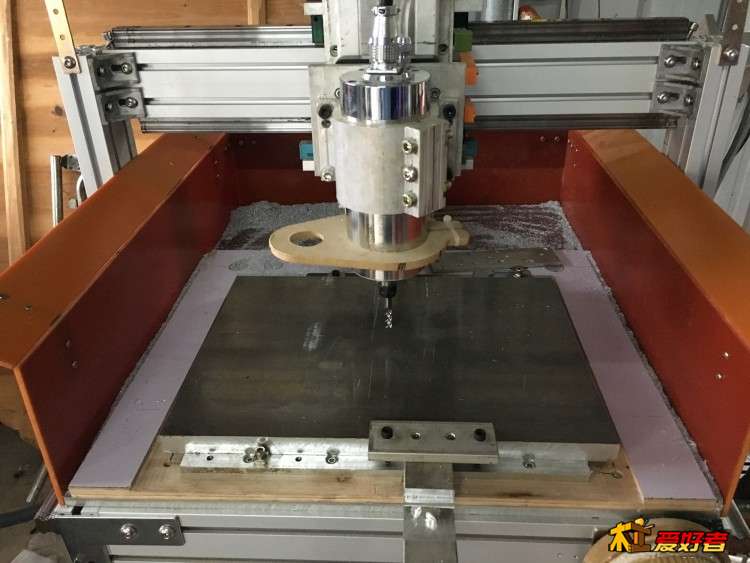

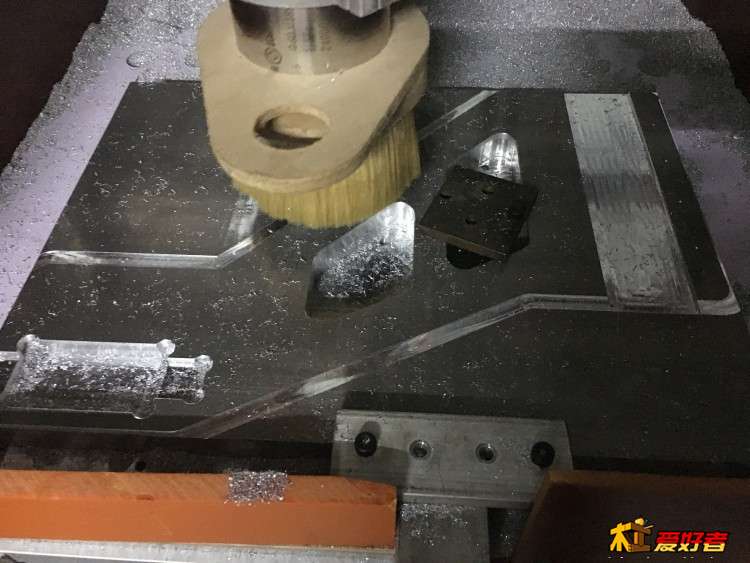

开始加工，0.4mm下切，F2500，s10000
7 e* G) t& b0 m% A5 v8 B IMG_8578.JPG
* l( O) Y" p& i5 u# M IMG_8557.JPG IMG_8564.JPG IMG_8566.JPG 5 c' o; w( {1 e  f
IMG_8582.JPG 3 x8 V, O2 V3 K* K# Q3 D9 f) J' Z

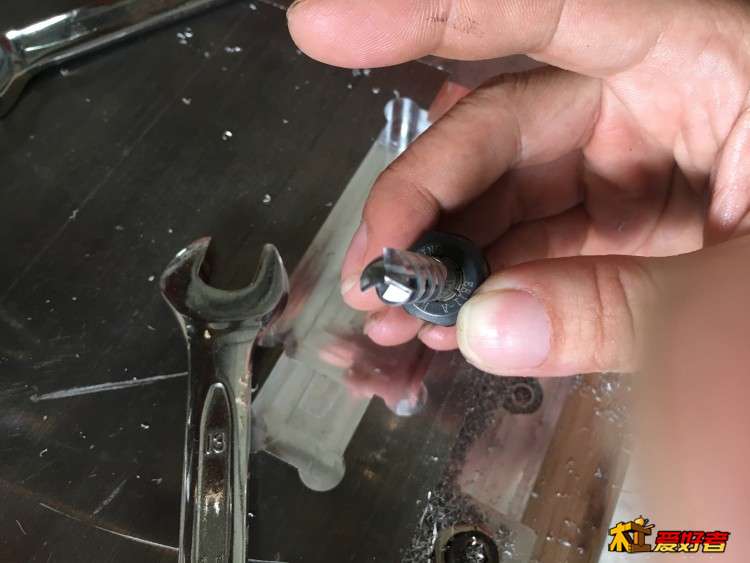

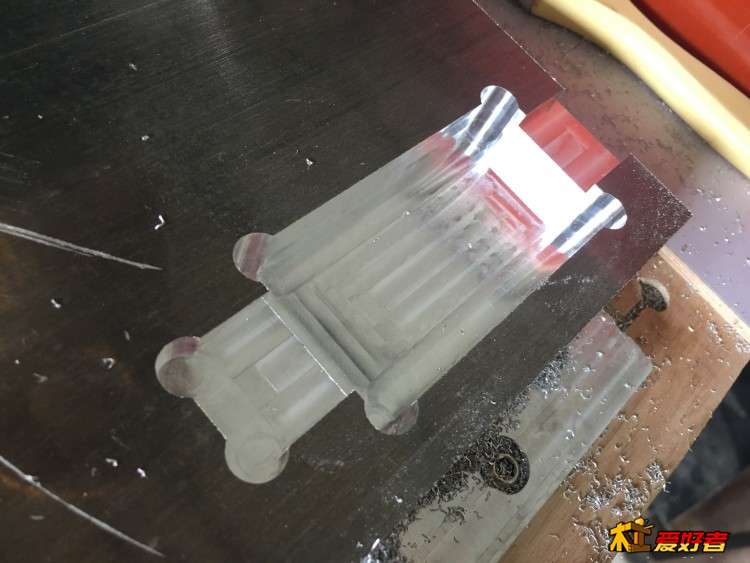

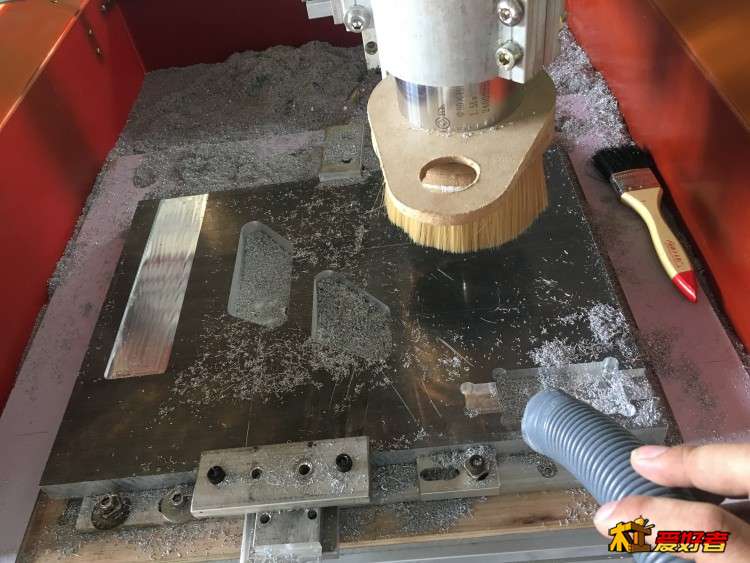

这刀还是厉害，点儿事都没有
3 D0 \/ O; K" w9 g5 l: T. M( d IMG_8567.JPG IMG_8568.JPG IMG_8569.JPG 4 N7 j1 X' W1 H

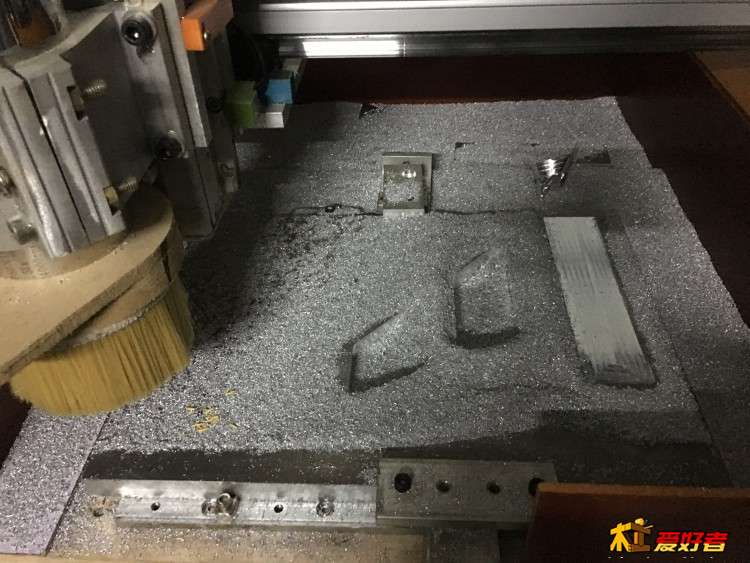

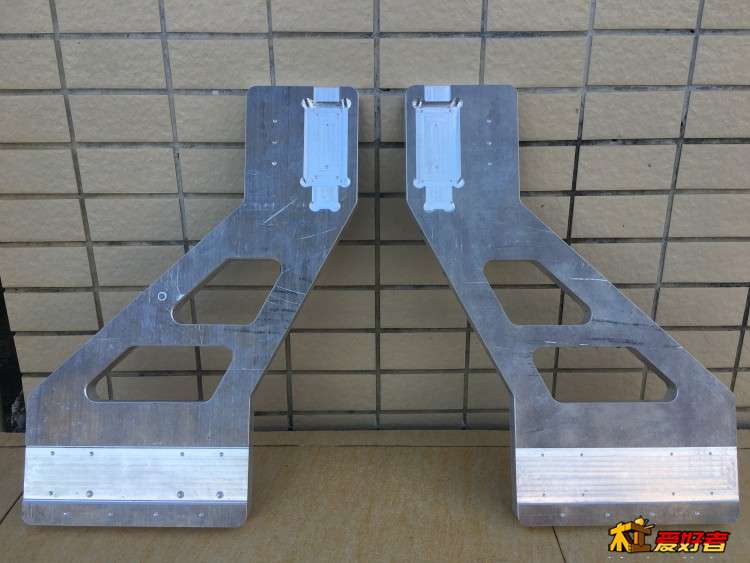

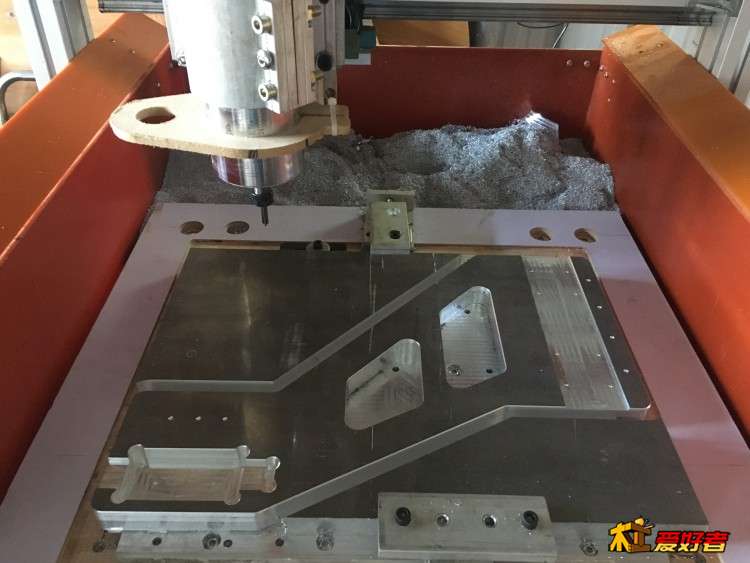

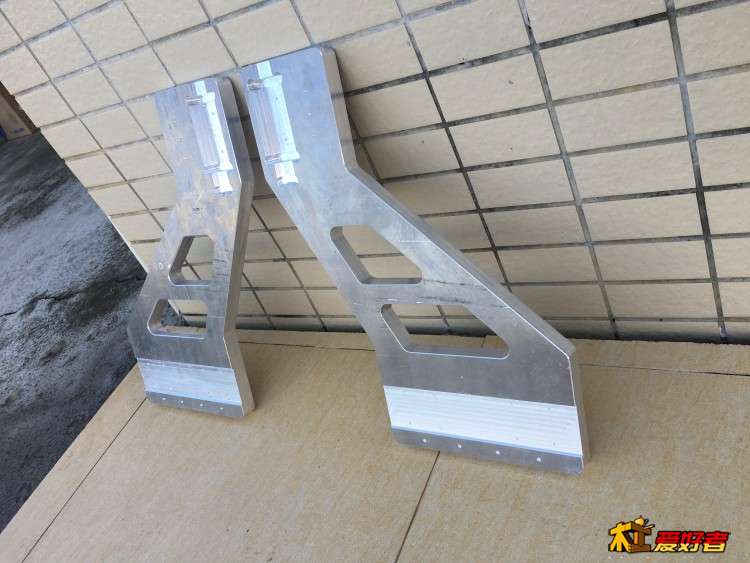

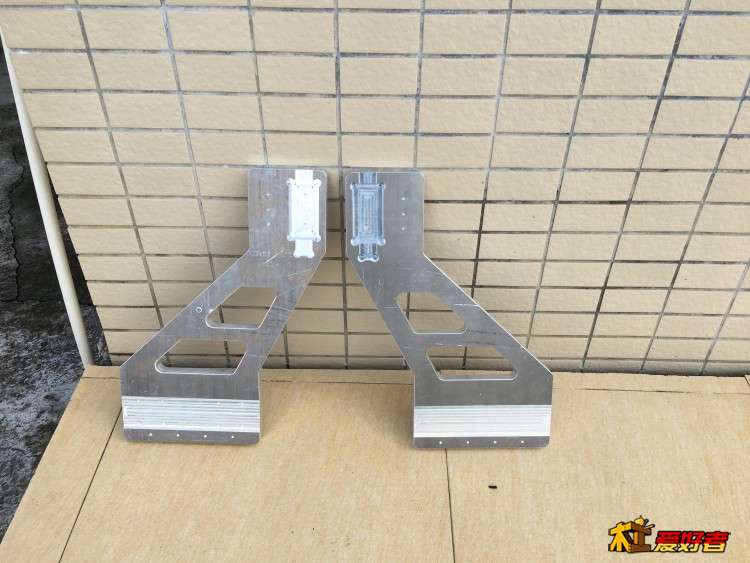

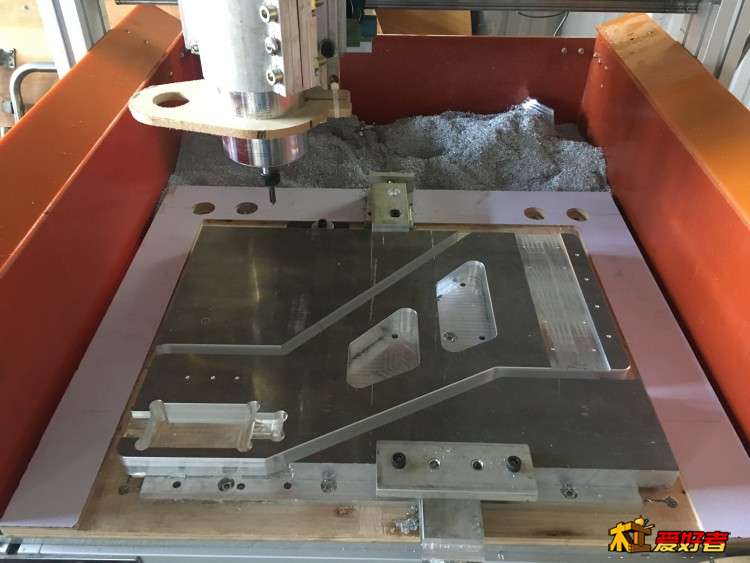

加工完成，一件用了两小时左右，没有钻孔，用了把倒角刀进行打点，钻孔这种大事情，就交给钻床吧& b% D; j7 q7 U" u1 W
IMG_8585.JPG / b8 e: Y4 ?4 |. l1 m! X

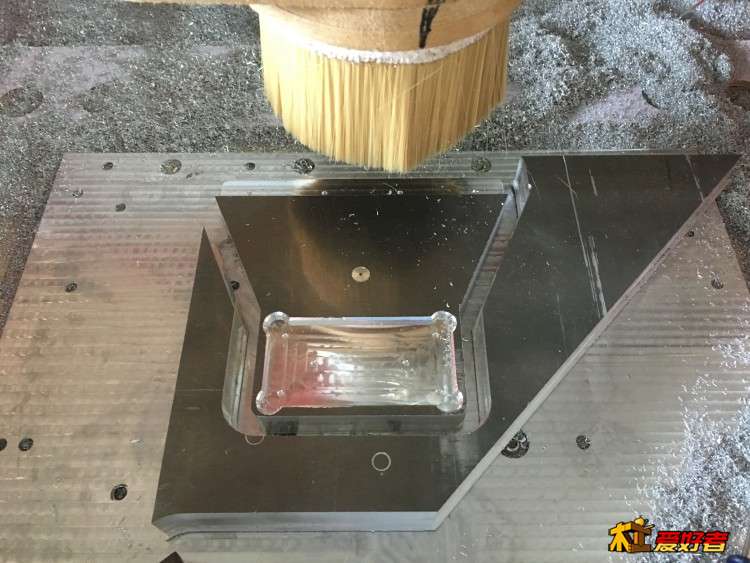

丝杆和支架的连接板，加工
' _% x: R% D, W0 z IMG_8589.JPG IMG_8590.JPG . M2 ~' }6 ]7 n0 |7 E

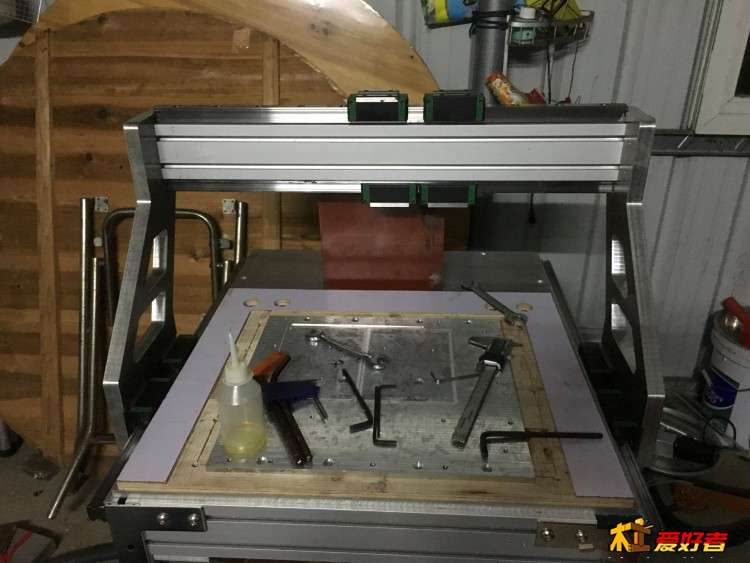

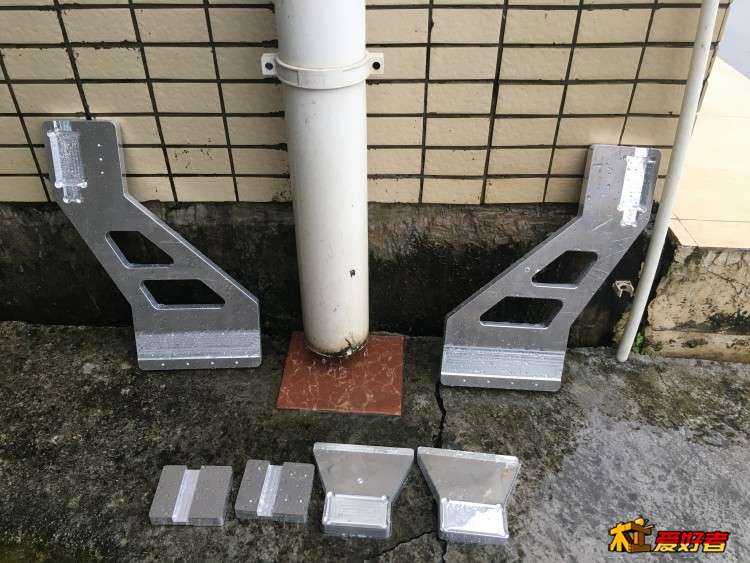

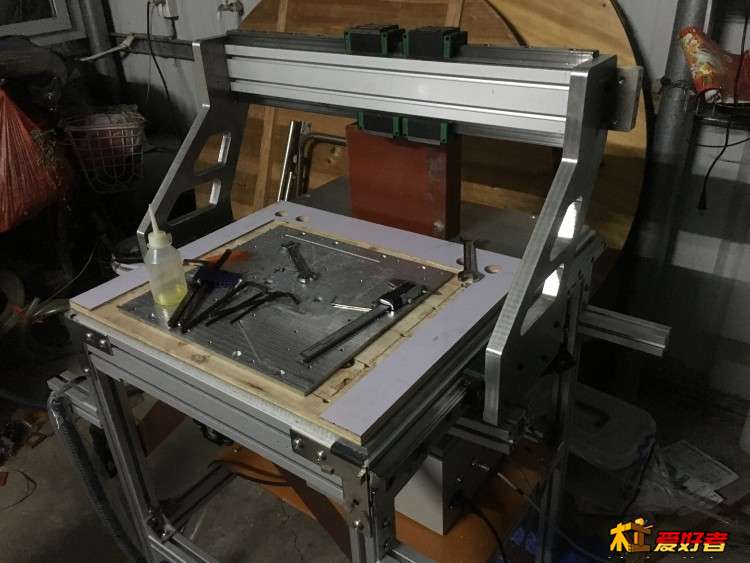

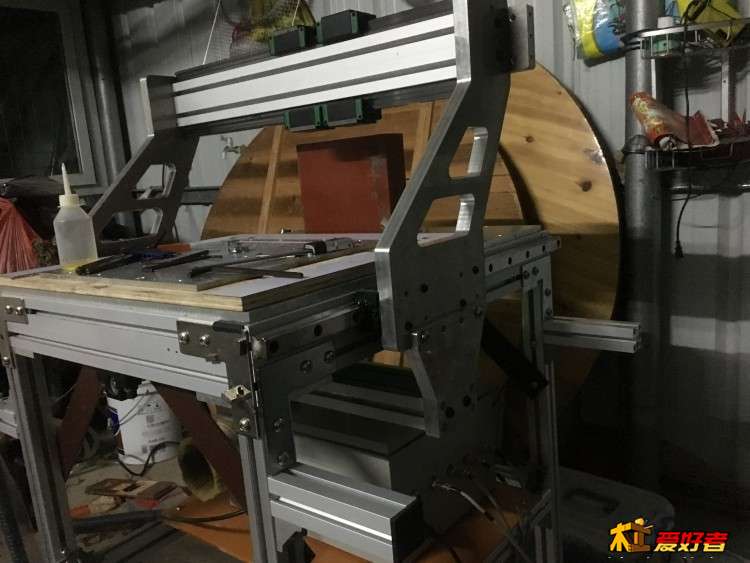

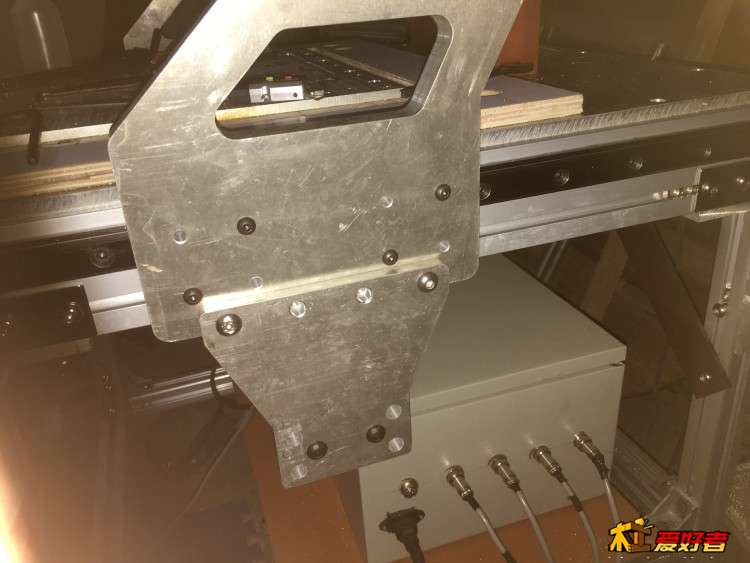

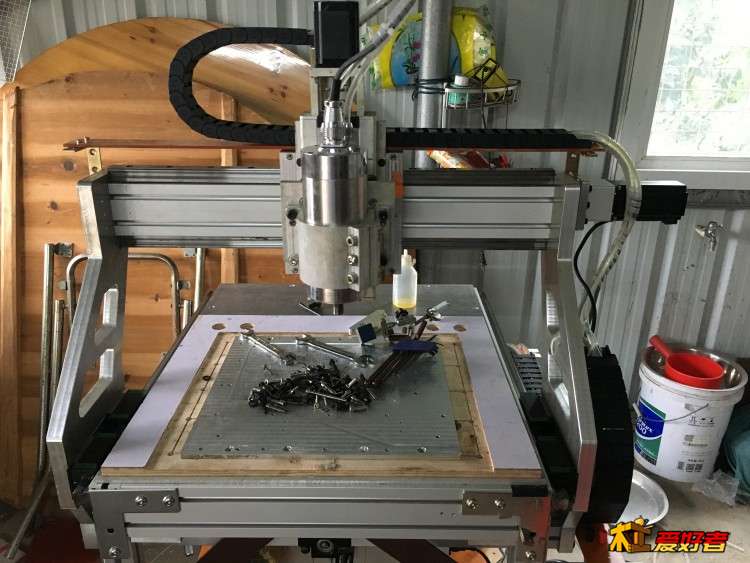

' T! R0 a- w6 `* R9 j当天就开始装配了，最终装配好的样子，大概就是这样
# j& k3 W# q% l& g% t IMG_8666.JPG IMG_8668.JPG IMG_8669.JPG IMG_8670.JPG IMG_8677.JPG IMG_8680.JPG / {- ~& S4 t& F0 H. r

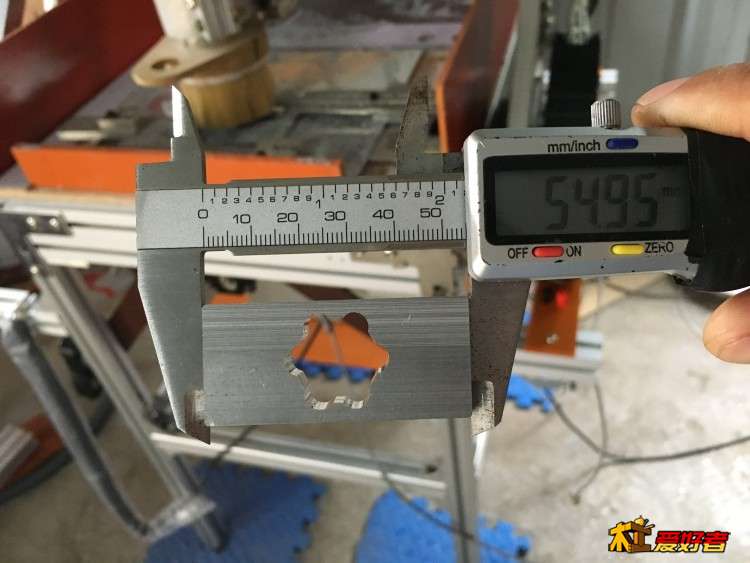

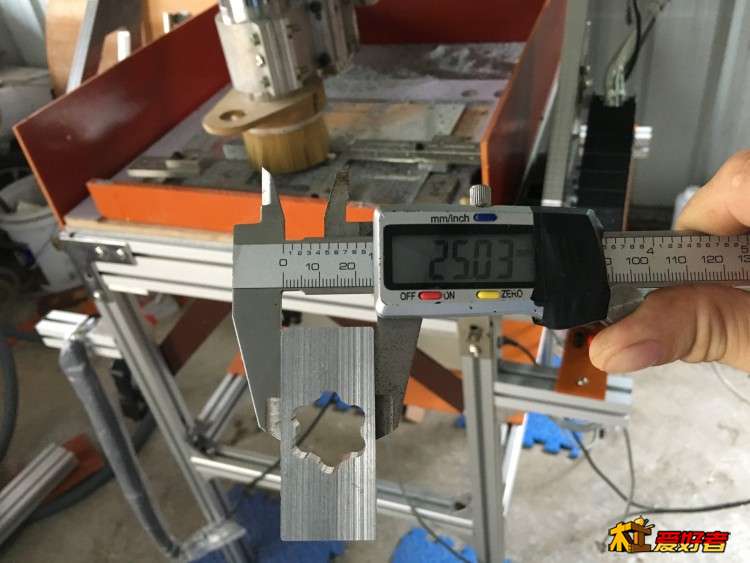

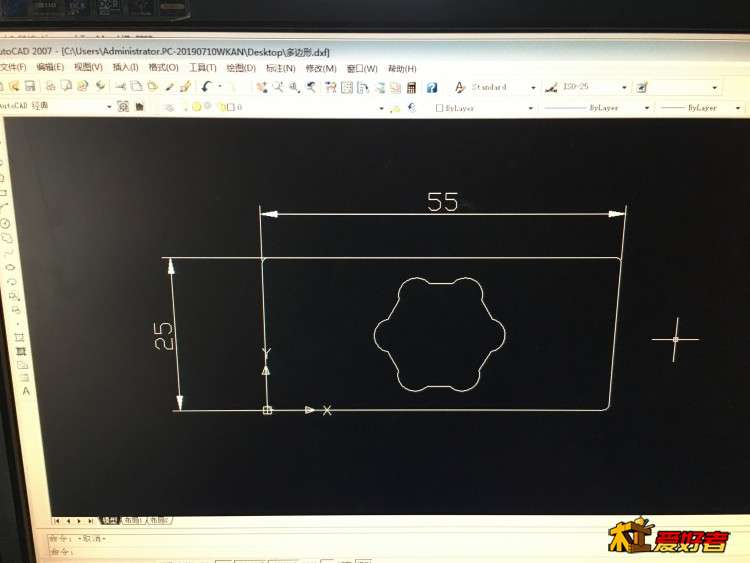

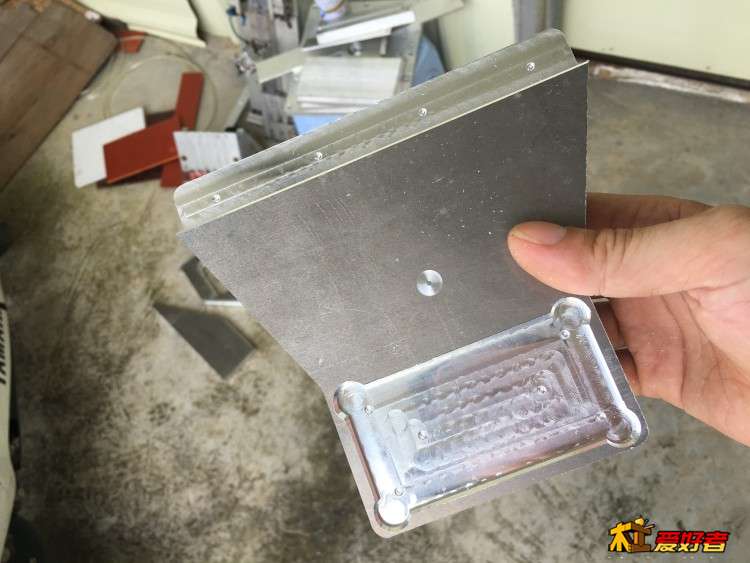

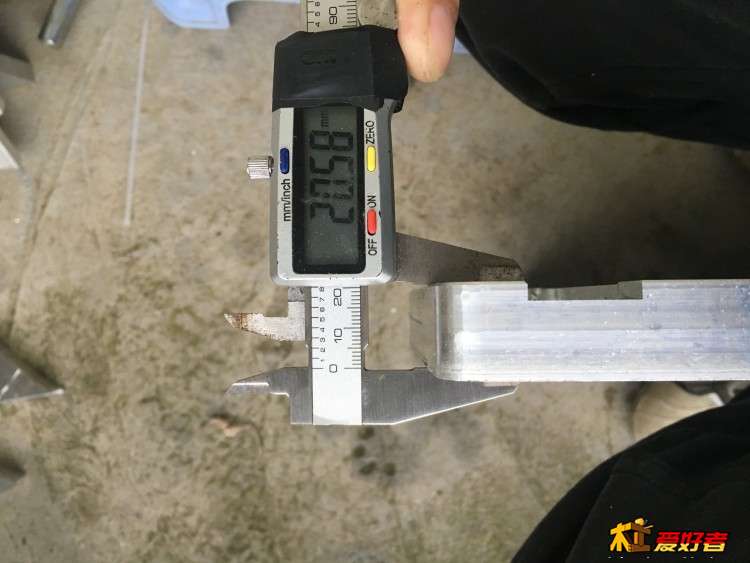

铣了块小零件，效果算合格吧，设计55mm实际54.95，25mm实际25.03，但是平面铣还是有很明显的刀纹
4 L# `  V- p6 ^ IMG_8691.JPG IMG_8692.JPG IMG_8693.JPG / K8 a( Y+ O4 o4 ?! B
: \' n6 w' b8 ~% F  u: u0 g$ k2 W
8 o. Y: ?4 c8 T0 O; Z8 `8 P, l

/ [+ H/ ]$ @0 ~' n
* P& J  W: z9 X- \
4 }# c9 i$ X, w2 T
回复 支持 反对

举报

浙江陈
发表于 2019-8-28 22:42:13 | 显示全部楼层
点赞
回复 支持 反对

举报

快乐男生
发表于 2019-8-29 00:41:43 来自手机 | 显示全部楼层
做好漂亮
来自安卓APP客户端
回复 支持 反对

举报

junjie23
发表于 2019-8-29 01:56:18 | 显示全部楼层
木头就是木头啊 发表于 2019-7-28 10:19
9 P& ~: h! J0 Y! I% N- L. w# E/ i  B支持折腾，说点逆耳的话，底座下面用型材做支撑这点不好，型材的稳固性不好，机子工作的时候晃动会被放大， ...
( K7 k6 H9 I, Z; |' V2 \* X
不要小看这种铝型材啊！我有个鱼缸架子就这种型材做的，水加缸一吨半重，用力推都不晃，稳定性好不好看结构。我那个鱼缸架子有三角支撑结构。
2 p$ g  O3 U& S( k1 N
回复 支持 反对

举报

木头就是木头啊
发表于 2019-8-29 08:09:27 来自手机 | 显示全部楼层
junjie23 发表于 2019-08-29 01:56% y, c4 I8 o5 O+ {7 c+ Y) Y
不要小看这种铝型材啊！我有个鱼缸架子就这种型材做的，水加缸一吨半重，用力推都不晃，稳定性好不好看结构。我那个鱼缸架子有三角支撑结构。
2 i7 Q3 W7 |- c2 A3 M; N
能这么说，你还是不了解雕刻机，别说型材，几百斤的铸铁机用力用手推都有形变，你所说的推不动是指几厘米还是几毫米？雕刻机用的形变单位是丝
' g7 q3 ^3 L6 w- u% v! A求证一个事情不要想当然的空想，型材架上1吨半的水缸推不动？焊的铁架子都能晃的动，型材的就不要吹了$ C" G+ |: F, \! ?
型材那么牛，就不会称为玩具机了，说回来不需要精度的就无所谓了
来自苹果APP客户端
回复 支持 反对

举报

akun924
发表于 2019-8-29 11:49:05 | 显示全部楼层
型材强度是不错，但是刚性不行，强度和刚性是两回事，雕刻机更需要刚性而不是强度，刚性不好就是各种噪音鬼哭狼嚎
回复 支持 反对

举报

junjie23
发表于 2019-8-29 13:50:46 | 显示全部楼层
木头就是木头啊 发表于 2019-8-29 08:09
! g2 U- ]0 H" S( i* X% ~能这么说，你还是不了解雕刻机，别说型材，几百斤的铸铁机用力用手推都有形变，你所说的推不动是指几厘米 ...

0 G+ @8 w7 f7 U# T& a只能说你对材料和结构一无所知。, Y% r' |1 c% R+ ^
回复 支持 反对

举报

junjie23
发表于 2019-8-29 13:52:07 | 显示全部楼层
木头就是木头啊 发表于 2019-8-29 08:09+ w# Z) X" i, A1 g4 e9 X% M
能这么说，你还是不了解雕刻机，别说型材，几百斤的铸铁机用力用手推都有形变，你所说的推不动是指几厘米 ...
+ i$ _; n+ t* g. Z
材料和，结构还有安装连接方式都是有区别的，单独说材料就是耍流氓。
回复 支持 反对

举报

junjie23
发表于 2019-8-29 13:59:43 | 显示全部楼层
木头就是木头啊 发表于 2019-8-29 08:09( \- q0 P- P5 a. h2 \
能这么说，你还是不了解雕刻机，别说型材，几百斤的铸铁机用力用手推都有形变，你所说的推不动是指几厘米 ...
. Y* S& K7 ~/ {( ]# F
铝合金硬度就不大？弹性变量就没有小的？单位订购的铝合金比45号钢的弹性变量和硬度都大。+ C& r: ~1 A/ h& J
回复 支持 反对

举报

木头就是木头啊
发表于 2019-8-29 20:35:19 来自手机 | 显示全部楼层
junjie23 发表于 2019-08-29 13:59
, @' X' c, a9 r% p$ r铝合金硬度就不大？弹性变量就没有小的？单位订购的铝合金比45号钢的弹性变量和硬度都大。

8 b0 ~' A; i5 _% a0 a. D7 @$ d: O9 c6 S没必要跟你争论，自以为是而已，你所说的比45号钢还赢的材料，有用在雕刻机上的吗？造雕刻机的厂家都不懂结构，都傻傻的用铸铁不用型材5 z. ~4 v% E- L( R1 v5 I9 b7 o
多去了解下影响雕刻机的因素，不要沉浸在意淫的世界里无法自拔0 \  h+ a% m3 b! O: B" n- C
爱好者造型材机也好铝板机也好，大部分都是为了节约成本或着方便加工  F8 D6 E1 K6 K) |& q3 F3 t, P5 X7 \
自欺欺人并不能改变事实，除非你找出一家用型材造机器很成功的厂家，来证明你的理论，否则一切都是狂言妄语而已
, \2 {4 O9 \- e/ Z0 I# q最后说一句，单单你拿铝板跟45号钢比较来看，你就是个彻底的外行，就雕刻机而言45号钢还不如铝合金，可能你连应力是什么都不知道，还妄言其他，岂不可笑
来自苹果APP客户端
回复 支持 反对

举报
