做了一个台钻架，个人测试精度还不错

京沅家居 · 发表于 2019-7-24 18:25:19

本帖最后由京沅家居于 2019-7-24 18:36 编辑

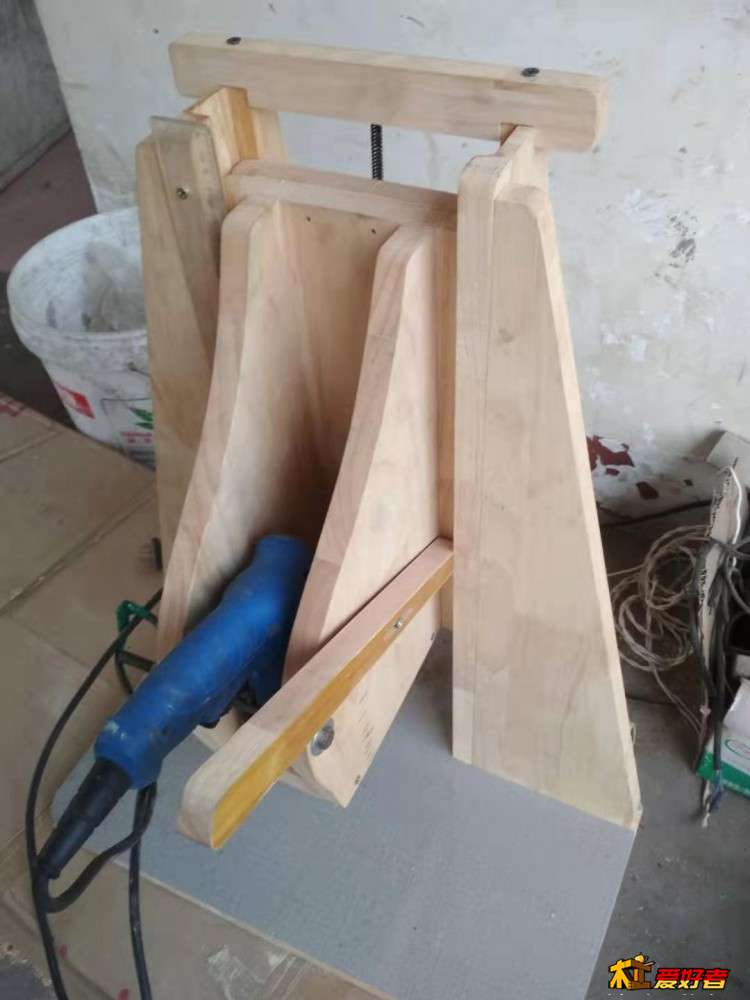

过程没有拍照其实主要是图纸画好其他都是cnc开的料

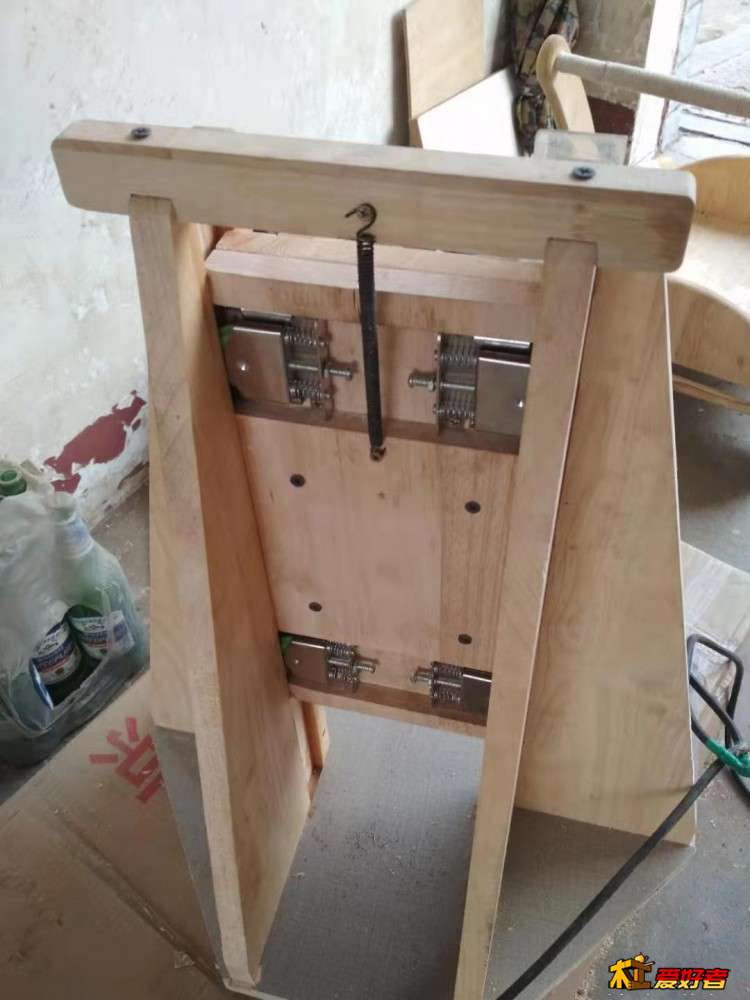

后边用四个移门滑轮，个人觉得会比抽屉滑道精度高，轮子可调深浅，这样可以实现钻左右垂直度微调

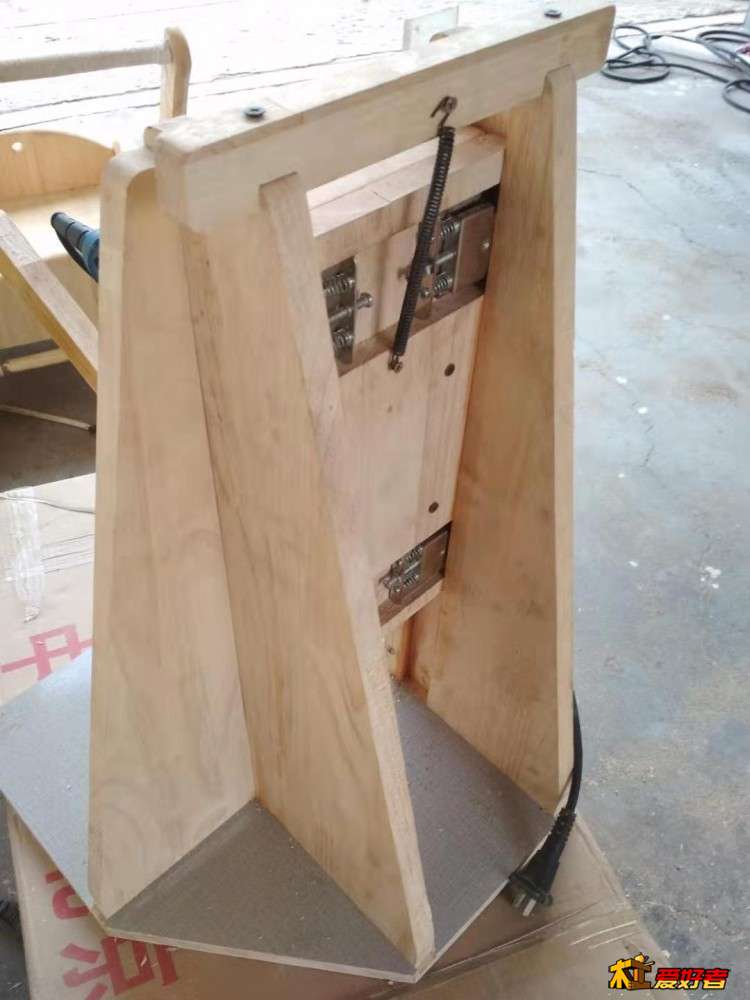

后边是四个移门滑轮。个人感觉比抽屉滑道精度高些，轮子可调深度，这样左右垂直度可以调整。调好锁死一点都不晃。支架前后左右都是三角形结构。最大限度保证支架和底板的垂直度。

lkr2009 · 发表于 2019-7-24 19:10:58

自力更生，自己动手，值得学习。

流年洗盡鉛華 · 发表于 2019-7-24 19:28:24

有才

scarborogh · 发表于 2019-7-24 19:28:45

磨刀不识砍柴功

机械师＆木匠 · 发表于 2019-7-24 19:39:53

侧面滚轮定位效果好，滑动灵活，这真的有特色，好工匠

lsgdebian · 发表于 2019-7-24 19:57:43

俺买的光轴、滑块等，还没做

57185490 · 发表于 2019-7-24 21:28:54

早点发呀就照你这样做啦
现在满脑子就想搞个二手钻铣台啦
虽然用的不多看着舒服（工具控）

别时容易 · 发表于 2019-7-24 21:37:05

不错，设计巧妙，我的可以改造一下

wfb0987 · 发表于 2019-7-24 21:55:39

这就是木匠，还是个巧木匠

那一夜的寂寞 · 发表于 2019-7-25 01:40:26

兄弟我说句实话，这种仿制品，完全是费时费力费钱，精度完全达不到，有这钱去淘个二手水货都比这强，当然你非要扯动手能力，情怀之类我也沒话说。新手小白不要模仿，视频里大神们可是用几万的工具，几百的材料做出几十的东西

zhengjing · 发表于 2019-7-25 05:48:11

不错。

缘木清心 · 发表于 2019-7-25 09:11:52

做的漂亮\

天天顺其自然 · 发表于 2019-7-25 11:12:39

microsheol · 发表于 2019-7-25 14:29:45

是不是大了点？

zhaolulingping · 发表于 2019-7-25 16:36:20

兄弟呀，木质的后期会有各种死法，木质稳定性差，容易变形，精度在高也怕变形
