新手第一次画图，准备开工，请大家多批评！

秋天的童话18

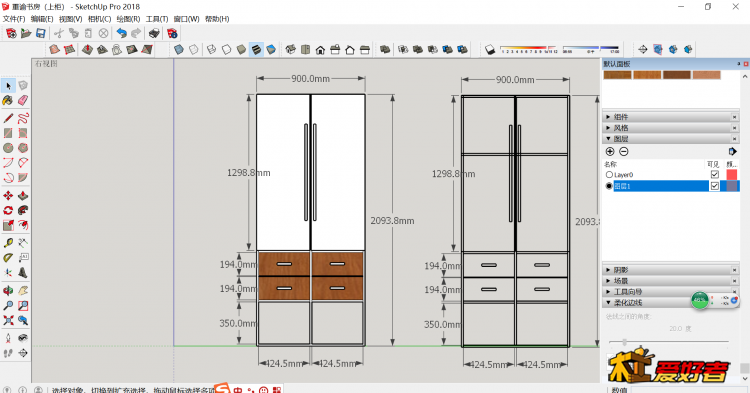

第一次用草图大师，感觉比手绘还累。想用免漆板在榻榻米上做一个衣柜，最下面格做书架，4个抽屉，有几个问题要请教大家：1，背板直接用17的免漆板是不是就不需要拉条了；2，在开料的时候要考虑留封边的厚度吗？是每边留1mm吗？3，这个图有哪些不合理请指点一下。（心理素质好，经得起骂）

秋天的童话18

好像发错版块了，第一次就这么随便了完事了

gyykissme

我会用cad会用ug,这个草图大师搞不定。现在干活全部手绘。

tonghf

1.不知你背板想怎样固定，拉条感觉更像木工活。2.如果是实木面漆板，感觉可以不封边，我是用少量油漆处理。3.图不错，我是用CAD。

杨柳下江南

为什么你的草图大师那么多选项，我的就几个，难道是盗版吗

杨柳下江南

tonghf 发表于 2019-07-19 14:13
1.不知你背板想怎样固定，拉条感觉更像木工活。2.如果是实木面漆板，感觉可以不封边，我是用少量油漆处理。3.图不错，我是用CAD。

这样吗

秋天的童话18

tonghf 发表于 2019-7-19 14:13
1.不知你背板想怎样固定，拉条感觉更像木工活。2.如果是实木面漆板，感觉可以不封边，我是用少量油漆处理。 ...

我准备全部斜孔固定的

秋天的童话18

杨柳下江南 发表于 2019-7-19 16:37
为什么你的草图大师那么多选项，我的就几个，难道是盗版吗

在视图里有个工具栏选项，里可以勾选很多，我也是刚学，献丑了。

秋天的童话18

tonghf 发表于 2019-7-19 14:13
1.不知你背板想怎样固定，拉条感觉更像木工活。2.如果是实木面漆板，感觉可以不封边，我是用少量油漆处理。 ...

我也在犹豫，感觉用拉条还灵活一些，厚背板处理起来可能费劲了，谢谢指教！

杨柳下江南

哈哈，知道了，感谢，我也是才学，多交流

254927468

背板拉条是什么意思，我背板准备用7-9mm薄板

临轩听雨

平面图，尺寸还可以。尺寸标的有点小问题，1.5还是1.7、1.8板厚没标。总高2093.8，350+194+194+1298.8=2036.8,-57哪去了分配在哪？总宽900，424.5+424.5=849，-51。草图长宽高是以外径最大值，那么门、抽屉、空格是以内径标注。门和抽屉有盖边和不盖边区别，盖边或半盖边的要+板的厚度。不盖边要减去板的厚度。看你的数据424.5应该是扣除板厚的。门也是424.5？草图分割不能代替下料尺寸。没有把握，先把框架料下了，装起来再做门和抽屉。背板是开槽插，还是裁口钉，都可以。建议你下部用厚一点板，上部用薄一点。

秋天的童话18

临轩听雨 发表于 2019-7-20 14:09
平面图，尺寸还可以。尺寸标的有点小问题，1.5还是1.7、1.8板厚没标。总高2093.8，350+194+194+1298.8=2036 ...

谢谢指导，都是没有注意到的细节，我再调整一下，想法和实践差距太大
