关于干挂瓷砖电视墙的问题

直立千古

firecat 发表于 2019-9-1 21:04
& ?; g* _8 B- P4 s+ ~$ w参考下

. [7 d/ i) n. g你这个第二张图,用槽钢的意义在哪里呢?是为了结构稳定性吗?

) \0 x5 U+ D  \% O; O
我看这个挂件可以直接挂到一块钢条上,只要把钢条固定到墙面就行了吧?

' H8 g$ x1 h6 c4 h
这样可以做的很薄吧?
" e& U; p& p9 ?5 n' @* ?/ H8 P

firecat

直立千古 发表于 2019-09-01 20:30
如果纵向钢构为主承受力

; A/ t% S% M* `" ]5 o7 l; v然后横向起到挂载点,横向用短角钢,然后把短角钢焊接到纵向角钢上

+ k; t! T# ^1 z( x( t这样横向和纵向角钢就在一个平面了,这样是不是就不用开槽了?

市场上挂件五花八门，看哪个合适方便

来自安卓APP客户端

直立千古

firecat 发表于 2019-9-1 21:14
市场上挂件五花八门，看哪个合适方便

2 \. @) @9 Y, c4 j/ _我明白挂件种类很多
2 W9 C/ B) Q" ?/ u
# o9 H( g  F& G: {  g3 [我的意思是现在占用空间的主要是其支撑作用的钢构,怎么降低钢构的厚度是个问题
- h' b1 ]. d, w. e* o- u  J
& W: @; l. w: }  K' b1 |  a; t现在房子贵,两面墙一边5CM,就会占用掉10CM的空间,这个太多了
- ~( s0 _9 F. H$ f; E

firecat

直立千古 发表于 2019-09-01 21:13
你这个第二张图,用槽钢的意义在哪里呢?是为了结构稳定性吗?

. N* [! s2 V8 }. ^5 p
我看这个挂件可以直接挂到一块钢条上,只要把钢条固定到墙面就行了吧?


这样可以做的很薄吧?

  Y6 F! W3 B& i: Z6 |: o钢结构要焊接成为一个整体，不能分散。不然整体结构稳定性能就有问题。

来自安卓APP客户端

firecat

直立千古 发表于 2019-09-01 21:17
我明白挂件种类很多
" i4 c0 U, |# h4 ^5 e
我的意思是现在占用空间的主要是其支撑作用的钢构,怎么降低钢构的厚度是个问题
' Z' E2 R! q+ [! Y" A
; i1 r0 R' |% ]9 R现在房子贵,两面墙一边5CM,就会占用掉10CM的空间,这个太多了

% x8 ~/ e7 b, }  W2cm*40cm的方钢也可以呀，加上最后的图上构件就可以了。记住所有的金属要焊接成整体，不要分立

来自安卓APP客户端

firecat

firecat 发表于 2019-09-01 21:22
2cm*40cm的方钢也可以呀，加上最后的图上构件就可以了。记住所有的金属要焊接成整体，不要分立

20*40mm   敲错了

来自安卓APP客户端

firecat

直立千古 发表于 2019-09-01 21:17
我明白挂件种类很多
: S8 V$ _* R3 `
我的意思是现在占用空间的主要是其支撑作用的钢构,怎么降低钢构的厚度是个问题
1 e; N* x7 ~: q$ V
* Y) u7 B. d1 c) S& m; d现在房子贵,两面墙一边5CM,就会占用掉10CM的空间,这个太多了

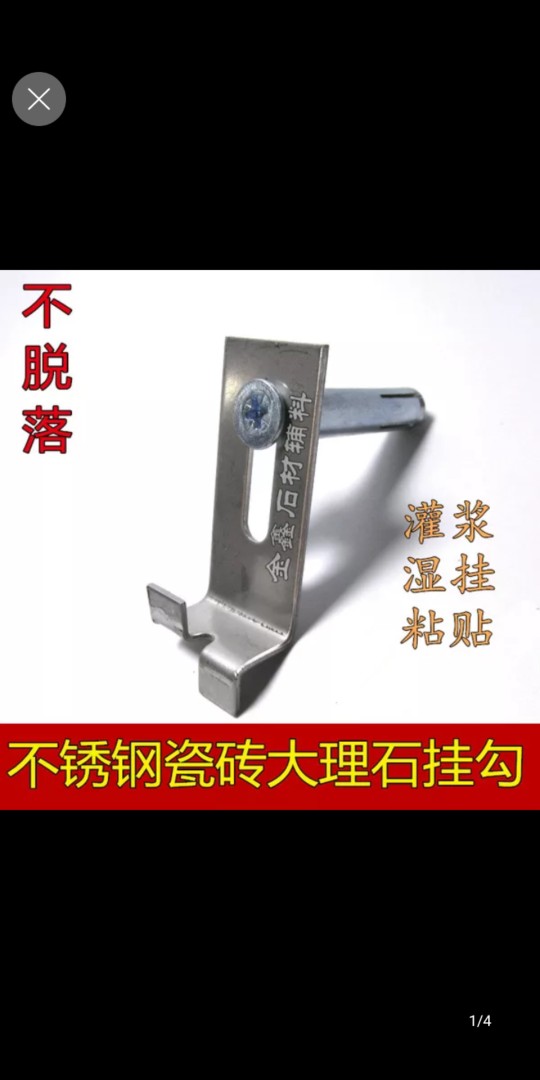

这种挂件加上20*40mm镀锌方钢焊接成的架子，大概厚度3cm多一些。如果挖槽更薄。希望能帮到你

来自安卓APP客户端

直立千古

0 w2 ~4 H; k# ?- N, ?

firecat 发表于 2019-9-1 21:18
& P2 K7 ^/ H- t' o- m- ?5 h+ ^钢结构要焊接成为一个整体，不能分散。不然整体结构稳定性能就有问题。

, `1 |# K% Q( f9 z" E$ [有道理,确实不可以分散,否则整体不够稳固
( d0 N( H- F" M! a' q( G
3 w; u1 k2 S' ~" S谢谢你耐心解答
0 [* t, ~! M; A1 p; Q

直立千古

firecat 发表于 2019-9-1 21:04
, z7 J, B9 Y6 Q$ b参考下

- ?7 s0 q4 G* m" a- F

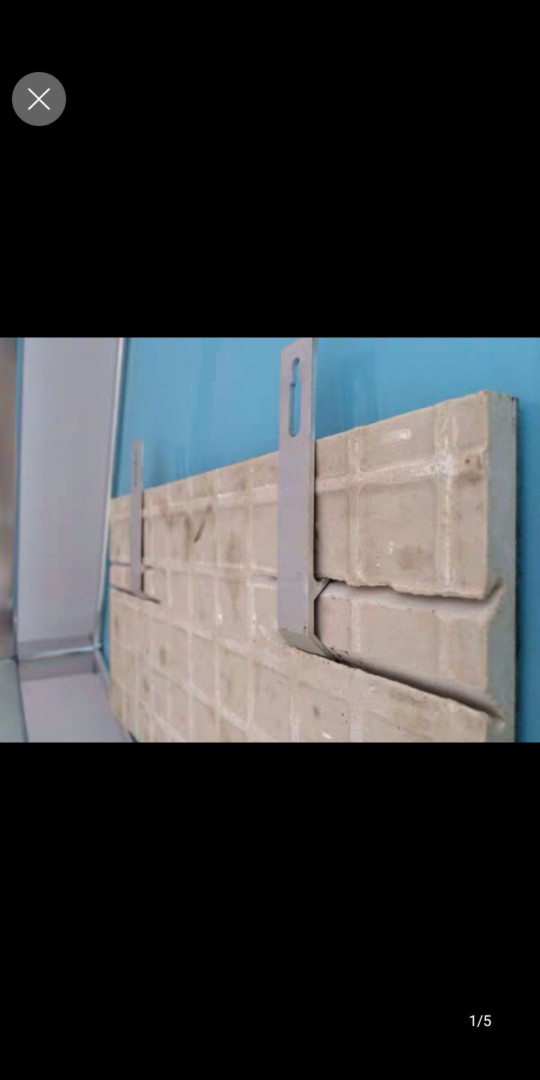

( y! ]' F# ~2 g$ S: ~% D在马可波罗官网上看到这种湿挂法很不错,感觉这个就可以解决厚度问题了
