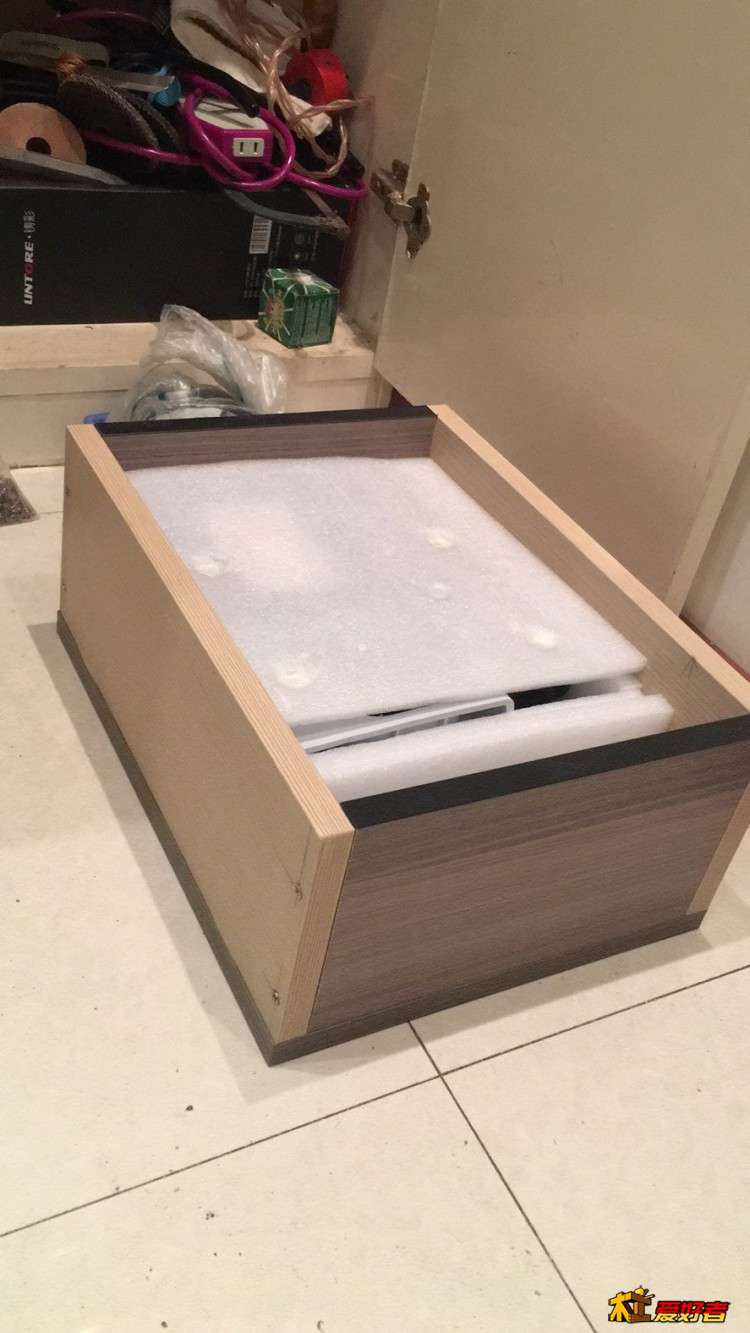

那天，朋友说能搞到“色板”，其实就是木板供应商家做样品的压板。不大，正好可以用来做些装工具的箱子。虽然厚了点，但反过来也还结实。

) n/ }" ?! r  A

bushnicon

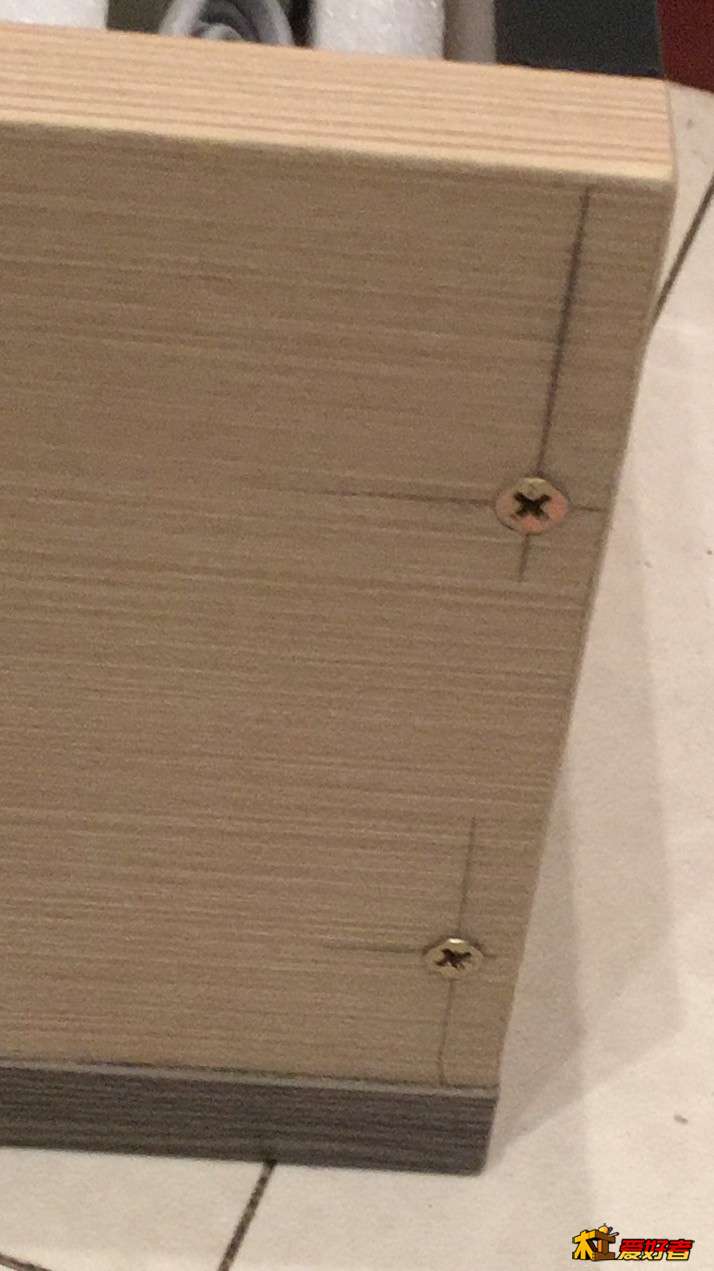

可是，明面上可以看到的螺钉实在是太丑了。直接是败笔！

bushnicon

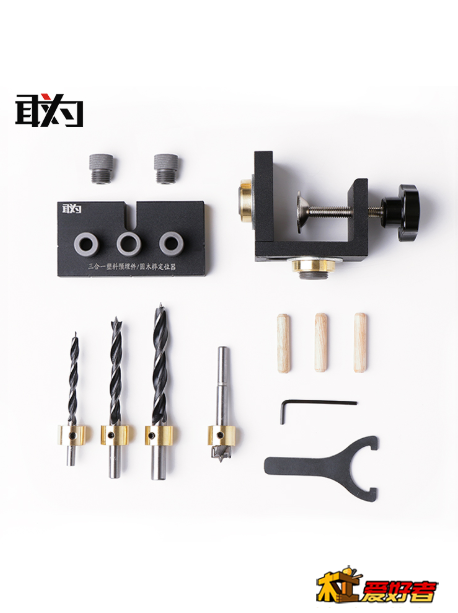

想把它们做成螺丝偏心轮紧固件来连接的那种，但打眼又是一个问题。在淘宝上找了一下，看到那种叫做“木工三合一打孔定位器圆木榫08350二合一木工工具板式家具打孔器 ”的东西。于是就下单买了来。
; ?9 b; q; N* ~这个打孔定位器本身的质量还行，但也只是A部分好用。B部分本身没有定位紧固，只有熟练工才用得好。
4 v- k( K! |. ?' r
, E8 T  X; P5 ?9 a
哎！小东西啊，没有介绍的。必须花不少的冤枉钱啊！


; z+ y% V2 ?9 P7 U+ M* u
& ~+ Z2 ]6 d& D! b8 m; l- d2 I: E- k
3 W" @8 c# e1 I) _) ]) E3 G! y/ a! U' a




2 Q2 V1 |/ r8 M4 r9 H0 h+ ?- u
, |* w* o2 _) k- C- Q

bushnicon

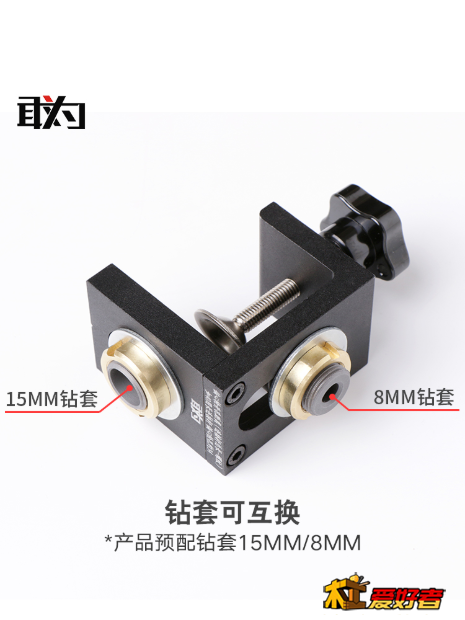

定位器到后，迫不及待地试了下，发现A块用来帮助在板材的侧面打孔还行。但ф15mm的那个孔由于用的是开孔器来开孔的，并不好操作，而且，不是熟练工，也不好操作。像用小板材来做些小东西的，还是需要在台钻上来解决。
但用台钻，辅助定位仍然是重要的。因此就需要测量一下尺寸A块的尺寸。

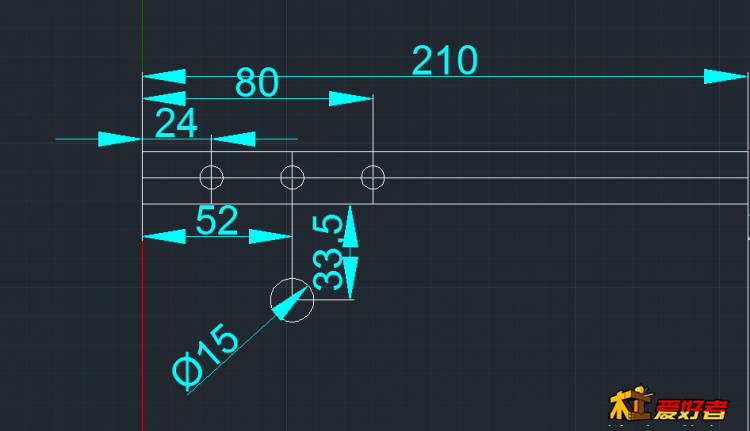

测量的结果是：A块在侧面打的孔为：直径ф8mm，边距是20mm，孔中心距28mm。ф15mm的孔用来装偏心轮。它的定位也很关键。它的园心在板材顶边52mm与侧面33.5mm的交叉处。
4 ~7 q4 l+ P: o/ S- j

bushnicon

如何在52mm与33.5mm的交叉处开孔非常关键。因此必须做一个辅助工具了。ф15mm的开孔模具。

3 i0 q$ X# k' v这个模具可以在台钻原来的工作台上来安放。
  l( |- n3 L# ], h9 P因为原来的工作台的中心是一个ф19mm的孔。所以第一就是要准备一根ф19mm的木柱子，分别切成40mm的长度备用。
第二，找一块150X150mm的板材，在中心开一个ф19mm的孔。开10mm左右深就行了。将一根ф19mm的放进去后再放到工作台上，再在背面开一个ф15mm左右深的孔，用来定位以后要开的ф15的孔。现在要做的就是打出几个ф8的孔，插上8*40圆木榫木工实木圆木棒木工开孔圆木梢木塞子，用来定位要开ф15孔的板材。这可是个精确的活，只要有一个孔的位置打错了，就不能定位。
; _  I/ Y7 s  T( n( ?. t刚好有一台十字平移的精确台钳。当中用的是T杆来移动，测量了下，导程是3mm。台钳上的刻度一周25，因此，进1毫米需要的刻度是8.33.但实际上不可能精确到小数点后二位，因此，8.3就差不多了。
