去年D的立柱机，第一次雕个浮雕

往事随风去吧

) e! b5 S$ W! j: i0 U/ H3 o
9 H% z# a3 I) L' K- b

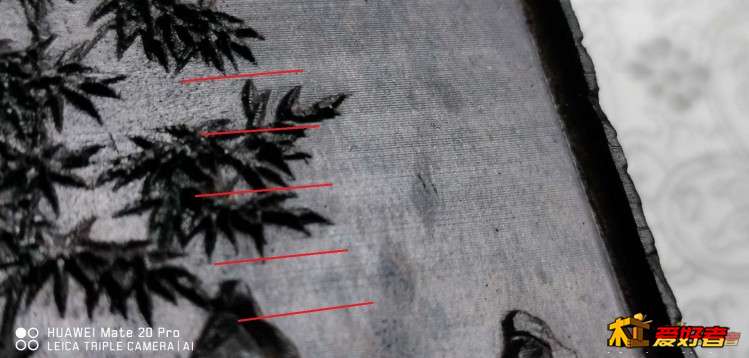

你的这张照片，看得出很明显的水波纹的，说明Y轴有问题。
' A2 R9 b; M1 M
! l# R+ Q: F* l: W0 c: v
5 `/ F) V& y9 e5 f/ a9 ~

gth126

楼上是高手，看的这么细

惯导

往事随风去吧 发表于 2019-07-10 09:21
' ]& y8 q; A$ W7 A本帖最后由 往事随风去吧 于 2019-7-10 09:27 编辑



4 p$ k2 q$ m) h/ `. y! c) j% }你的这张照片，看得出很明显的水波纹的，说明Y轴有问题。

4 S! F+ Y& O/ \0 G* v6 }谢谢随风大师，确实是，是Z轴不垂直还是Y轴问题，如何解决呢？

往事随风去吧

惯导 发表于 2019-7-10 09:32
谢谢随风大师，确实是，是Z轴不垂直还是Y轴问题，如何解决呢？

什么大湿哦
% p) U7 q3 z5 F$ D+ j- }  q
这种情况和垂直度关系不大，因为垂直度不可能斜很多啥。表一打不就知道了？主轴垂直度误差过大，可能出现刀痕，但不会出现水波纹的。
! y, X& ?2 w( [7 b2 X! [2 j- R, L
平行于X轴的水波纹，就是Y轴丝杆不同心导致的，转一圈一个周期，所以水波纹和螺距是等同的，或者丝杆磨损了，或者滑块磨损了，或者丝杆丝杆座线轨等等安装出现较大误差，丝杆憋着在做偏心在运动，都可能出现水波纹的。

; v/ D# A  Q: R% j1 D刀尖抖动带来的原因也不少，机架，主轴都有可能。

# M+ y1 q: ~/ T2 L4 T另外你这种情况，可以试试开粗之后细雕，细雕F慢点，比如说800左右，看看效果改善多少，改善较大，那就是机架整体稳定性差了，如果没有明显改善，那么就是丝杆线轨等等的问题了。
) Z( k. ?" o! U3 K
& H7 n( ~* |  I" Q+ X+ K* {另外还有一个问题，薄的木牌子，慎用蛤蟆夹，开始是侧压的很紧的，有可能雕刻时候慢慢松了，而且你并不知道，这种也可能导致底纹出现的。
) o6 c' \) t9 t

心佛即佛

Y轴丝杠安装问题造成的可能性比较大

惯导

往事随风去吧 发表于 2019-07-10 09:53
什么大湿哦
9 p" m$ F& H& ^& [1 _# [  K
+ Y* H" E; {- l这种情况和垂直度关系不大，因为垂直度不可能斜很多啥。表一打不就知道了？主轴垂直度误差过大，可能出现刀痕，但不会出现水波纹的。

4 E3 ]: s$ b" T+ G$ W平行于X轴的水波纹，就是Y轴丝杆不同心导致的，转一圈一个周期，所以水波纹和螺距是等同的，或者丝杆磨损了，或者滑块磨损了，或者丝杆丝杆座线轨等等安装出现较大误差，丝杆憋着在做偏心在运动，都可能出现水波纹的。
. s; a+ R% o# D. ^( B6 z2 I0 e
' T( H8 j5 e# z) T刀尖抖动带来的原因也不少，机架，主轴都有可能。
. n4 e5 S# l8 Z
/ p" _& `$ A. m2 _% R另外你这种情况，可以试试开粗之后细雕，细雕F慢点，比如说800左右，看看效果改善多少，改善较大，那就是机架整体稳定性差了，如果没有明显改善，那么就是丝杆线轨等等的问题了。
+ ^' {2 Y% o$ h4 g) x4 w. B( `
7 Y# B1 D  z) C  S) Z" k  N1 r另外还有一个问题，薄的木牌子，慎用蛤蟆夹，开始是侧压的很紧的，有可能雕刻时候慢慢松了，而且你并不知道，这种也可能导致底纹出现的。

非常棒棒的高技术含量回复，太感谢啦！回头检查Y轴安装

惯导

心佛即佛 发表于 2019-07-10 10:05
0 I3 B  g$ {+ V9 Q3 S8 {" N. ^Y轴丝杠安装问题造成的可能性比较大

+ a& ]. p# i, Q% \0 X非常感谢心佛大师几个帖热心跟进！回头拆开Y轴检查！

惯导

老白白 发表于 2019-07-10 09:11
还是先修修图，间距再做小一点，宁可深点也要雕透啊，而且发现没有雕到的情况下不要拆，z再降点继续雕一次。

/ P! P8 Y/ Q& R* @1 F8 r  c# v, V& e谢谢！下次注意！第一次雕木头，停机就拆下来了！

惯导

往事随风去吧 发表于 2019-07-10 09:16
2002刀008行距，按说重叠率基本上够，至少零平面应该没有刀痕----有的说断刀了，断刀更不会有刀痕的。
. g% ^0 X( r& P( T我放大照片细数过（因为有等同螺距的水波纹），你Y轴应该是5MM螺距吧，那么008行距数起来是对的，整个牌子Y高度大约10CM，差得多不？
那么我能想到的可能性，第一就是各种原因导致的刀尖抖动，第二就是华为微距太厉害了

# q, X. J1 O, L随风兄，您观察计算真细致，这个图案5.6x9cm，眼睛好毒辣，论坛有您这么热心专业的人士真是论坛之幸！

心佛即佛

惯导 发表于 2019-07-10 10:20
" R: Y* {" a+ E# g$ ?4 d' k非常感谢心佛大师几个帖热心跟进！回头拆开Y轴检查！

神马大湿啊，不过安装调教最烦人了，所以我直接用成品十字滑台

惯导

往事随风去吧 发表于 2019-07-10 09:16
& o' w6 n9 F( T+ z+ k7 ^2002刀008行距，按说重叠率基本上够，至少零平面应该没有刀痕----有的说断刀了，断刀更不会有刀痕的。
我放大照片细数过（因为有等同螺距的水波纹），你Y轴应该是5MM螺距吧，那么008行距数起来是对的，整个牌子Y高度大约10CM，差得多不？
# E0 ]2 i/ }* g" e8 H/ [& O那么我能想到的可能性，第一就是各种原因导致的刀尖抖动，第二就是华为微距太厉害了

螺距是4mm！

往事随风去吧

惯导 发表于 2019-7-10 10:43
螺距是4mm！

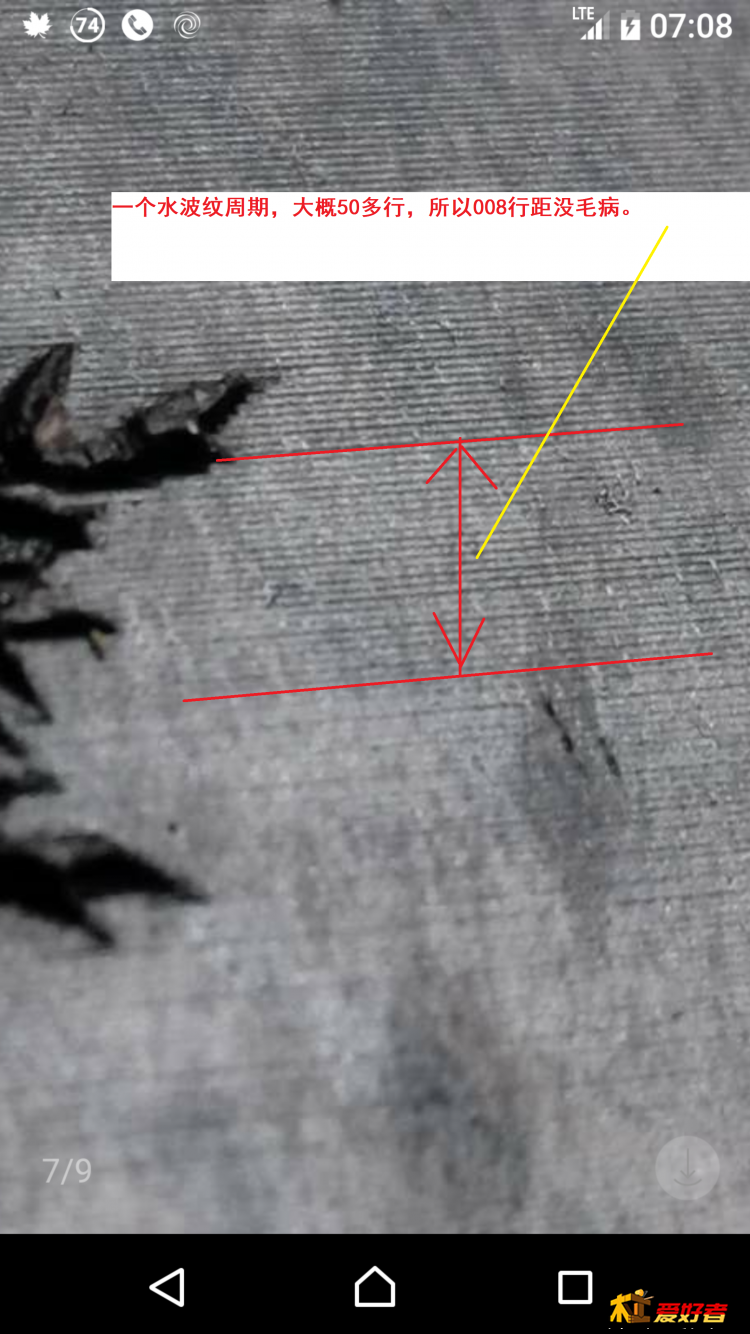

! E$ }% x3 j% ^/ [! j% @2 p差不多吧，我以为是5MM螺距，因为毕竟是看照片数行数，不是好准确，早上放大数了，一个水波纹是50行出头，50X0.08MM不是4MM螺距么

惯导

心佛即佛 发表于 2019-07-10 10:41
神马大湿啊，不过安装调教最烦人了，所以我直接用成品十字滑台

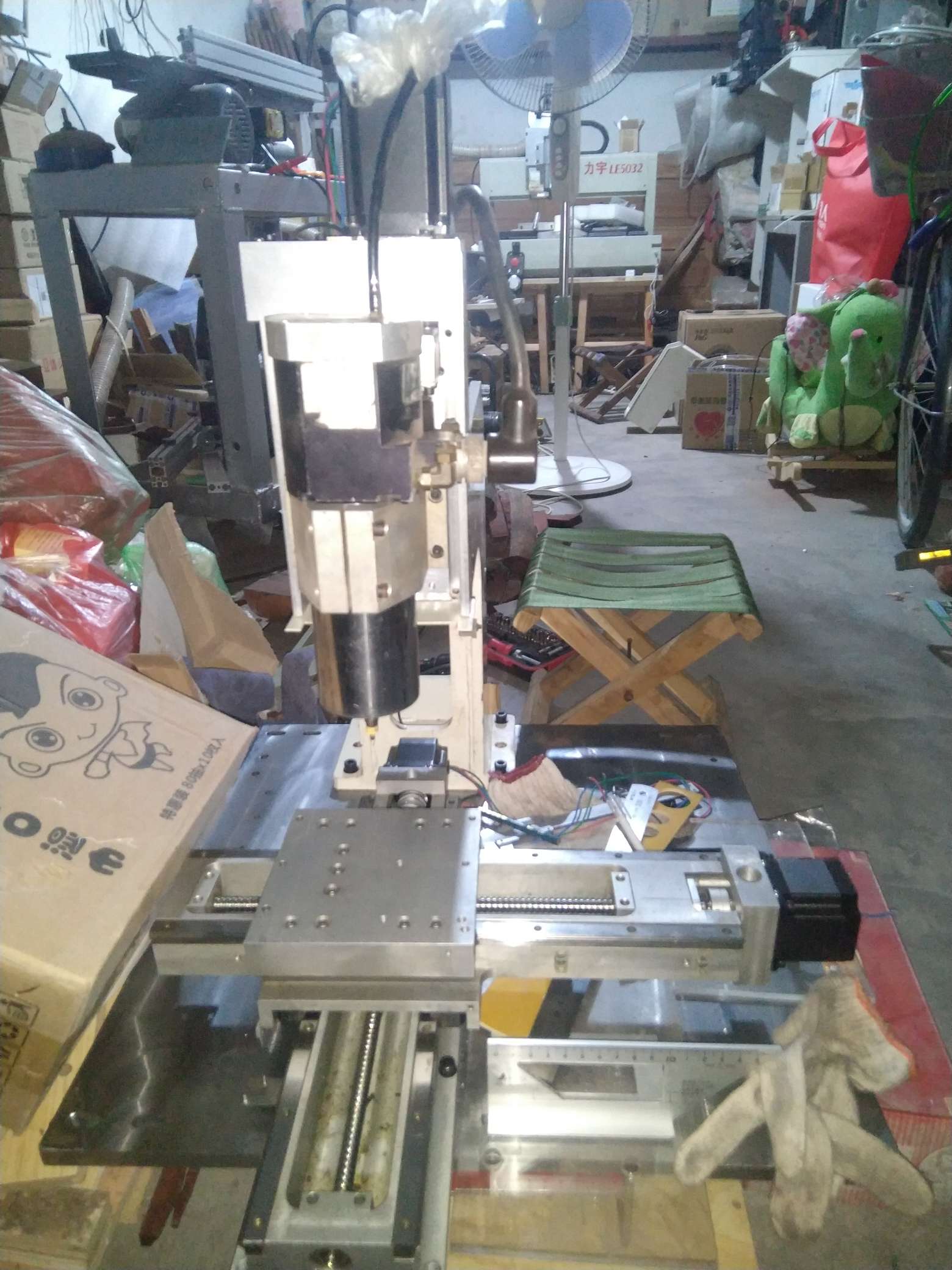

简便有效！我的XY成品铸铁滑台！Z轴成品铝模组！

惯导

往事随风去吧 发表于 2019-07-10 10:51
差不多吧，我以为是5MM螺距，因为毕竟是看照片数行数，不是好准确，早上放大数了，一个水波纹是50行出头，50X0.08MM不是4MM螺距么

您出的精品，真的是来源于缜密的思考，向您学习！

企鹅弟弟

工件不平~很多细节都没雕到。
