铸铁机机求参考

一名机械爱好者 · 发表于 2019-7-6 09:20:08

导轨水深，真真假假。真假专业做导轨的也难以分辨。

木子.礼 · 发表于 2019-7-6 10:55:33

这机器牛X，应该不会出现什么震纹的情况！

来自安卓APP客户端

butterfly-blue · 发表于 2019-7-6 11:32:44

光机架就不少钱了，值！

lingxing · 发表于 2019-7-6 17:15:45

往事随风去吧发表于 2019-7-6 09:15
# O0 H* C. V- P" Z4 K25线轨孔距60，怎么看这机器X轴都没有40CM行程了。$ x% w9 ?- Q0 N2 T9 r
吹毛求疵无所谓，这价格这么大一坨，值！

2.2kw80mm主轴装在这机器上对比一下图片上的工作台尺寸，这机器肯定到不了4040的行程

qq7426 · 发表于 2019-7-6 21:34:48

合算的。自装没这么好，也要6000多。

来自苹果APP客户端

木有嘟嘟 · 发表于 2019-7-7 18:21:07

值得拥有

来自安卓APP客户端

lhfbaby · 发表于 2019-7-7 21:10:14

lingxing 发表于 2019-07-06 17:156 }" n! k/ Z2 S
2.2kw80mm主轴装在这机器上对比一下图片上的工作台尺寸，这机器肯定到不了4040的行程

看来我设计的外形还不错，居然有仿造的。

来自安卓APP客户端

惯导 · 发表于 2019-7-7 21:29:01

往事随风去吧发表于 2019-7-6 09:15
' g& I9 S4 L- o. ~25线轨孔距60，怎么看这机器X轴都没有40CM行程了。
% H! U8 c& L) m吹毛求疵无所谓，这价格这么大一坨，值！

姑且说它的X 行程到了40CM, 但我整不明白一点，下面的T 槽板，如何固定工件？难道都是用热熔胶粘吗？如果算上固定工件的必要尺寸，行程怎么能到得了40 cm！仅仅是x 轴能到40，实际使用的时候刀是不可能啃夹具的吧，真正的行程达不到，那这个行程真没有什么实际意义。

往事随风去吧 · 发表于 2019-7-7 21:43:28

惯导发表于 2019-7-7 21:29 ?) z' U4 I' w j
姑且说它的X 行程到了40CM, 但我整不明白一点，下面的T 槽板，如何固定工件？难道都是用热熔胶 ...

蛤蟆夹顶啊

不过就算每轴分别单独能达到40CM行程，肯定也加工不了40x40CM的工件的啥。

惯导 · 发表于 2019-7-7 22:20:20

往事随风去吧发表于 2019-7-7 21:43
9 ` R; R0 U6 B蛤蟆夹顶啊, q, g7 }: [) i6 \/ o
不过就算每轴分别单独能达到40CM行程，肯定也加工不了40x40CM的工件的啥。

就是蛤蟆钳，那也得左右占一定的尺寸吧，不能癞蛤蟆把工件顶在脑壳顶上吧？

惯导 · 发表于 2019-7-7 22:25:22

往事随风去吧发表于 2019-7-7 21:43% f8 x0 }% D1 n$ g) V( A0 ~$ x
蛤蟆夹顶啊( ~2 b- e/ t$ Q3 z
不过就算每轴分别单独能达到40CM行程，肯定也加工不了40x40CM的工件的啥。

台面设计的太小，没有更多的考虑行程之外的夹持问题。

lhfbaby · 发表于 2019-7-9 08:01:03

别争了，行程肯定到不了40的，看导轨，y轴看丝杆，行程3025差不多

来自安卓APP客户端

k7115 · 发表于 2019-7-9 16:56:16

本帖最后由 k7115 于 2019-7-9 16:58 编辑

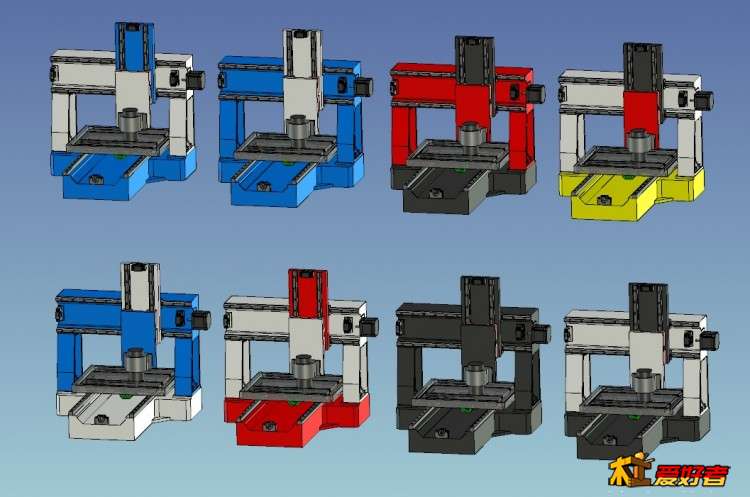

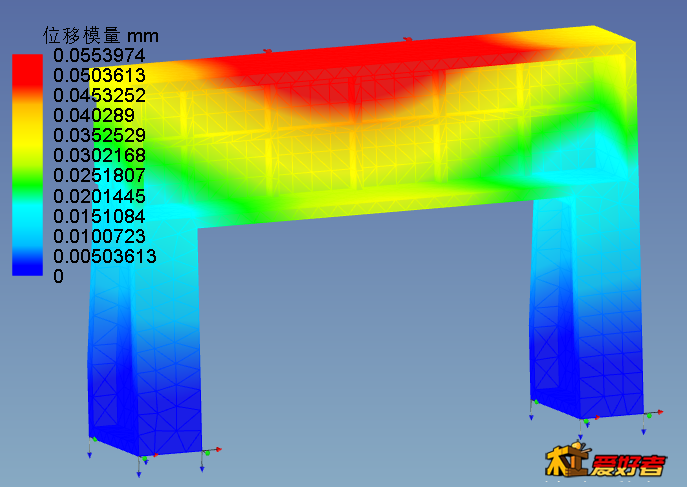

别争了我是设计图纸在这我来认亲确实有参考，新的设计机型请看图有限元分析过了具体描述如下正在铸造新款为设计图毛胚机重200kg
标准灰铁200 三轴导轨25 丝杠20 bk轴承座。钢制丝杠螺母。梅花联轴器。
工作台尺寸500*420。龙门一体设计，龙门腿宽540 龙门进料高度220。三轴极限行程520*450*200。
拆开后单件不超100kg 上楼轻松无压力，铸铁机铝板价格，机重共振小噪音小，不扰民。
大理石方尺校正，所有紧固螺丝使用扭力扳手上紧。
价格为不含电控，主轴，变频的实价。铸件已安排月底可以组装。到时在上图片。

lingxing · 发表于 2019-7-9 19:05:06

k7115 发表于 2019-7-9 16:564 R0 r2 L7 n! t/ m: t! a
别争了我是设计图纸在这我来认亲确实有参考，新的设计机型请看图有限元分析过了具体描述如下正在铸造 ...

毛胚机重200kg 我到要看看是如何做到这么轻的，等你出成品

mara99 · 发表于 2019-7-9 19:07:48

k7115 发表于 2019-07-09 16:568 v( I, t$ l$ P
本帖最后由 k7115 于 2019-7-9 16:58 编辑 3 N( R' _; O. [* f" k
- \' O& T* _0 M; `$ `
别争了我是设计图纸在这我来认亲  确实有参考，新的设计机型请看图有限元分析过了具体描述如下正在铸造新款为设计图毛胚机重200kg , |( n3 |7 I4 A0 |5 ~; Z
标准灰铁200  三轴导轨25  丝杠20 bk轴承座。钢制丝杠螺母。梅花联轴器。9 @9 z# `+ V3 ^0 A: Q0 I# q
工作台尺寸500*420。龙门一体设计，龙门腿宽540 龙门进料高度220。三轴极限行程520*450*200。
% u. z6 |$ R& Q/ t |( `0 {; D拆开后单件不超100kg 上楼轻松无压力，铸铁机铝板价格，机重共振小噪音小，不扰民。
- P9 A a& A4 i大理石方尺校正，所有紧固螺丝使用扭力扳手上紧。6 ~/ u, G3 H' l" F$ k; O' r8 q
价格为不含电控，主轴，变频的实价。铸件已安排月底可以组装。到时在上图片。" ]5 _0 m( C" n/ t; X, {
另洛阳郑州方圆300公里内给运费可帮你送上门。服务决定成败，欢迎各种骚扰。顺便求最骚气的配色方案。。。。

什么时候出来，什么价位什么地方购买
