制作中式三足推磨圆凳

figust

这次我做的是中国的三足推磨圆凳，纯机器制作，关键设备用到了凿钻机和小带锯。这个凳子的结构非常科学，整体也非常牢固。咱们国家传统的凳子都是一坐能管上百年寿命的家具。但网上的一些制作过程记录都是手工活，我就萌生了拍个纯机器做活的过程。希望给那些机器党的木友，还没开始做这凳子的朋友，投石问路。

如果喜欢我的帖子和视频，希望大家留言支持！

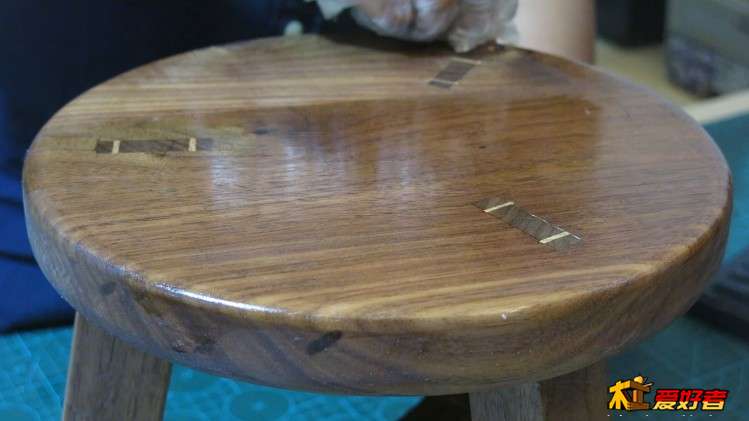

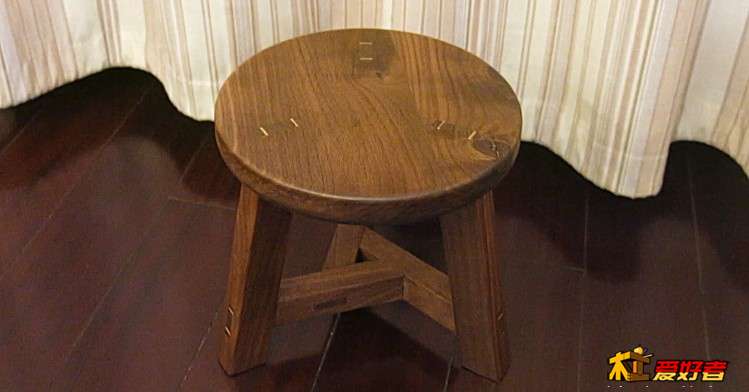

上了三遍木蜡油后的色泽

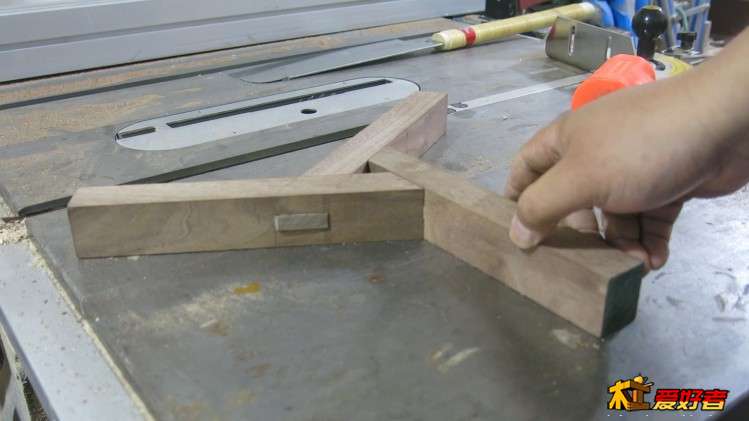

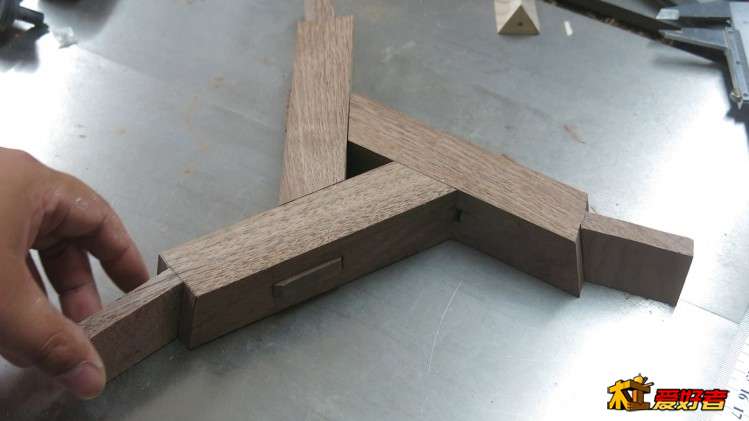

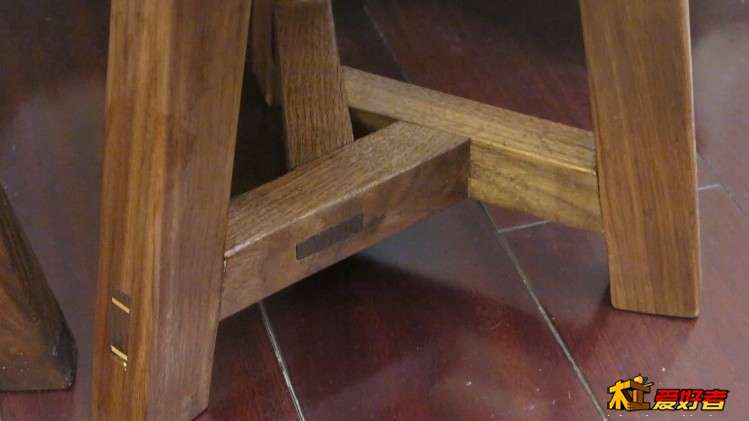

底部最技巧性的部件，三木60度连接部件，榫头也是偏斜的

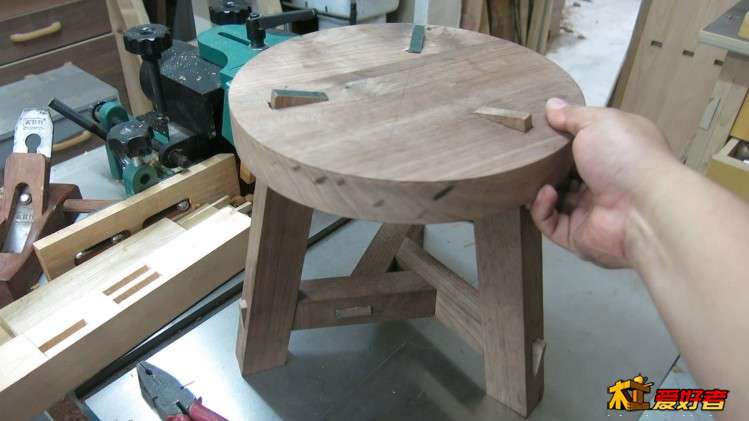

毛坯组装时的样子

视频地址：https://v.youku.com/v_show/id_XNDI1NDU0ODMxNg==.html

---------------------------

---------------------------

figust

备料

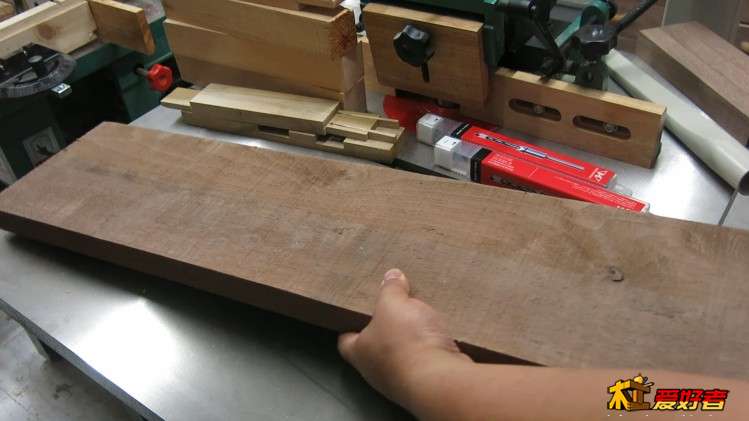

凳子所有的木料就是这块黑胡桃

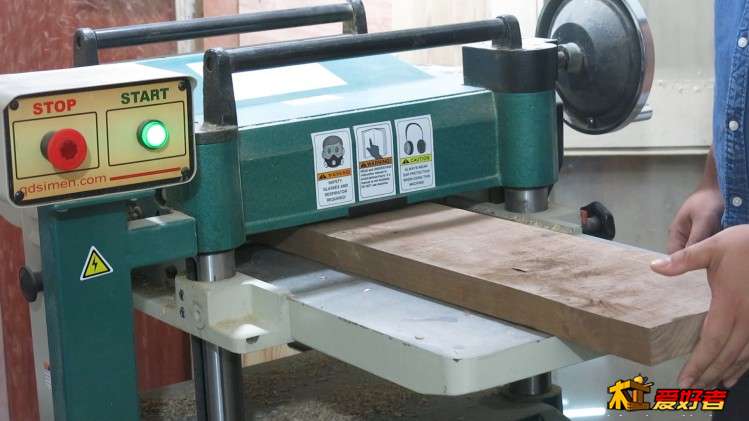

首先是刨平，我通过用正反面交替过压刨刨平的办法，来让木料平整。这就跳过了推平刨的环节

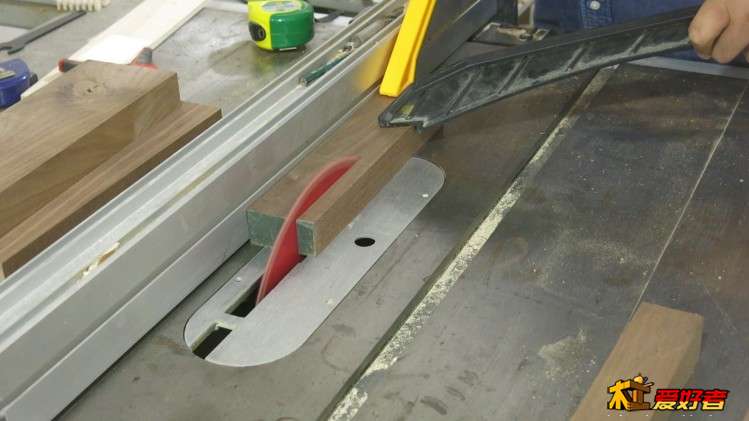

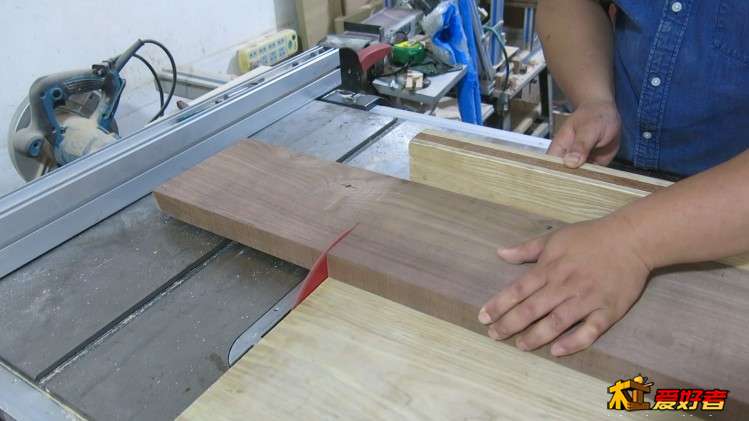

接着用我台锯上的自制横截推台来把木料切成所需的小块

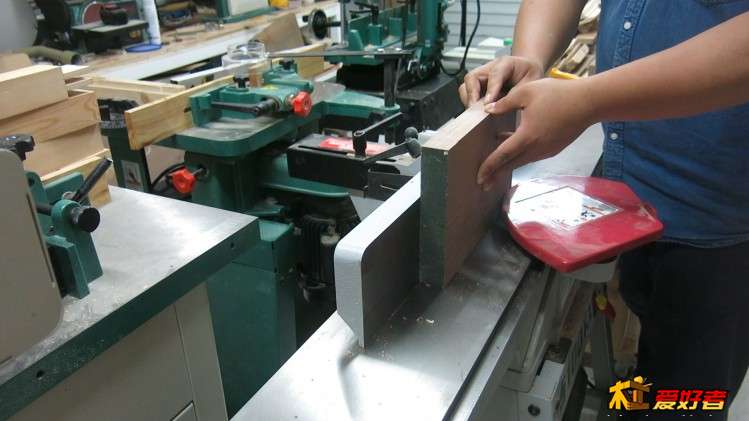

把截断的木料在平刨上把一侧刨平，为了接着制作凳面的拼板

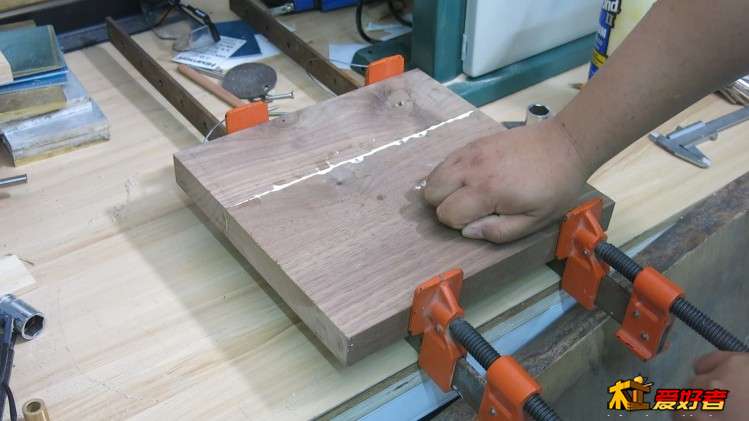

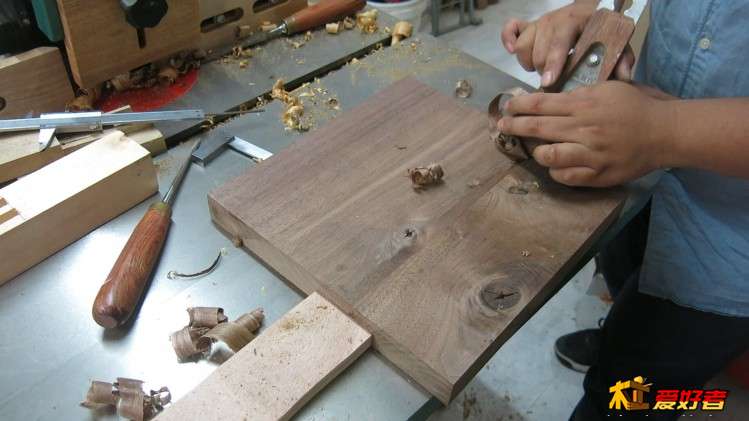

用刨子把拼接处外溢干硬的胶水除掉

接着把凳腿的木料都准备好

figust

划线、切圆

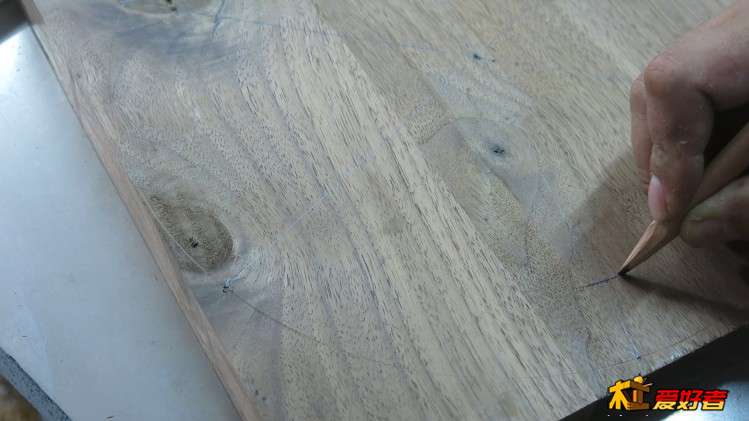

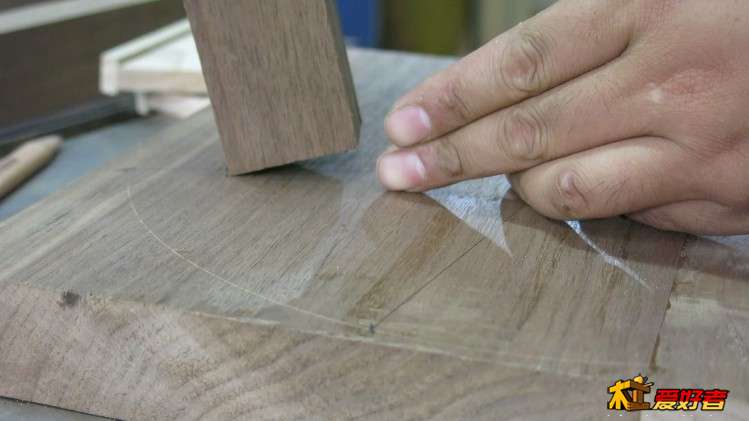

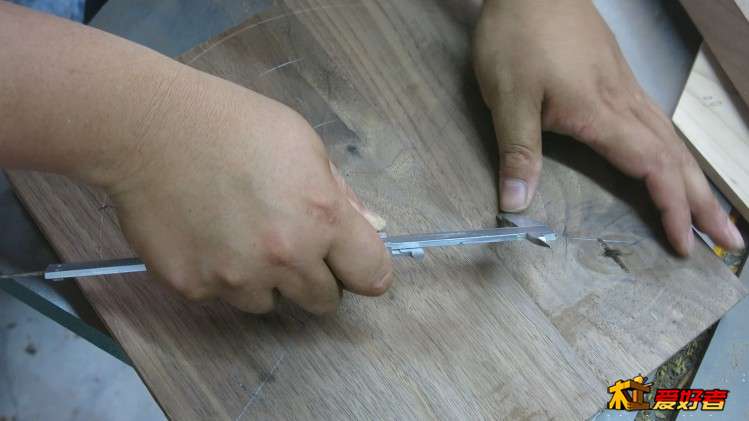

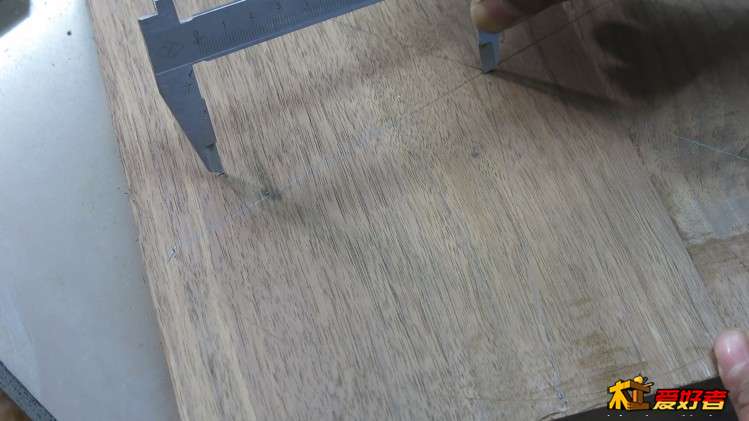

凳面是一个圆形，我先用游标卡尺画一个所需半径的圆圈作为记号，正反面都画好，并确保同心。游标卡尺对我而言几乎就等同于木工划线器，是我使用频率极高的小工具。

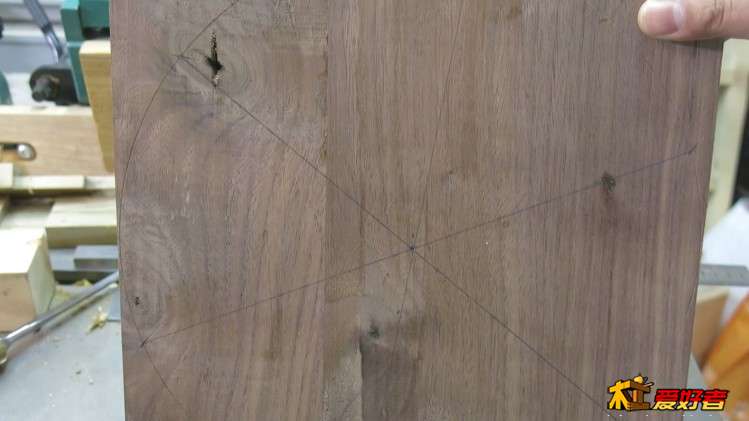

接着再以刚才的直径距离不变，对圆圈进行等分划线。 依次这么划到第六个标记时，如果精度不出差错的话，应该是和第一个标记重合。再把两两相对的六个点连成三条交叉的线，他们应该是等分关系，并且都穿过圆心。

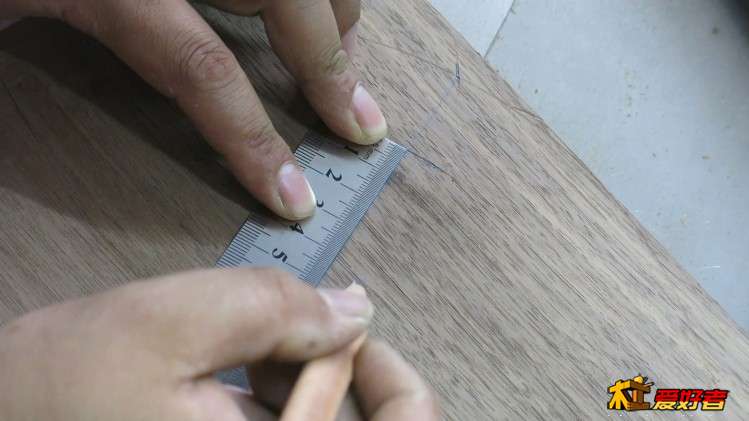

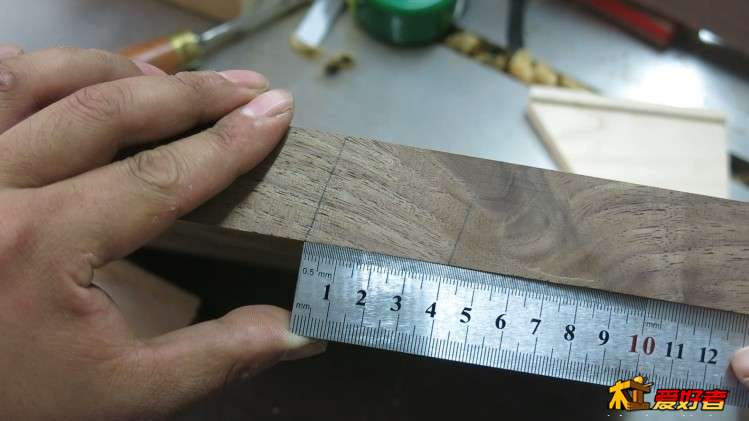

然后确定下凳面三个榫眼的外缘。

内缘取决于倾斜凳腿与凳面相交时实际的水平长度。所以我就在凳面按死理儿把倾斜的凳腿宽度画出来，再量下实际水平宽度。这样再转到凳面上划内缘。

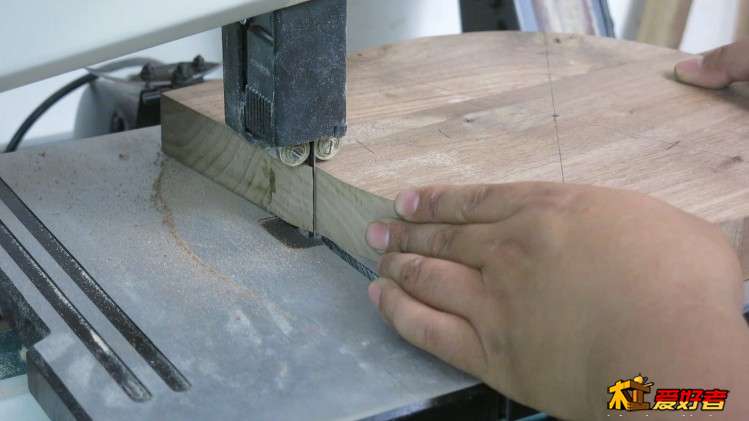

完了后，在我的9寸小带锯上沿圆圈把凳面切出圆形造型。切的时候要先留线。

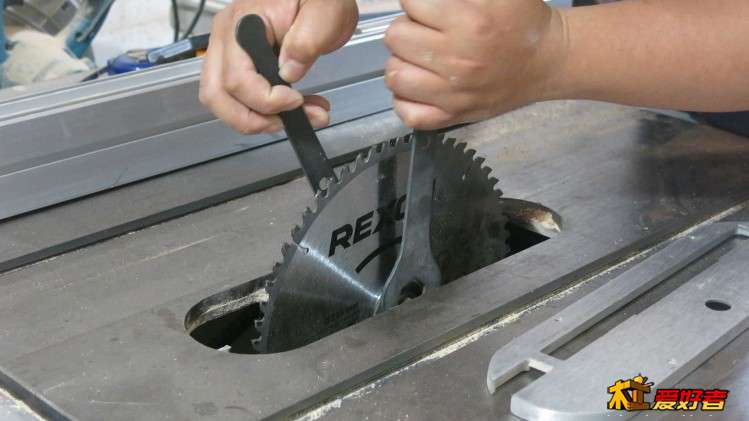

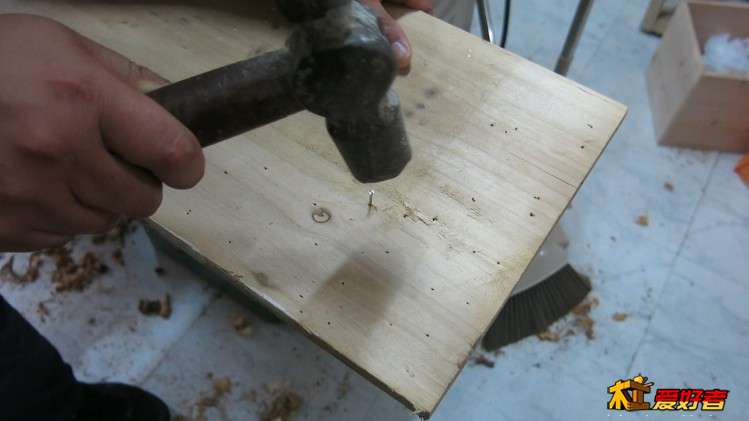

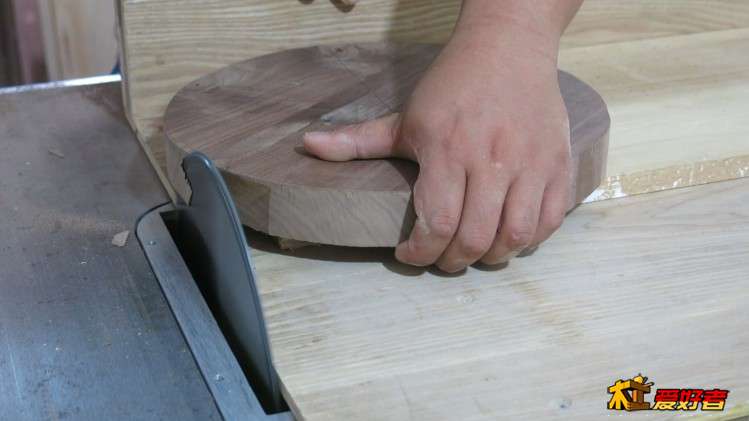

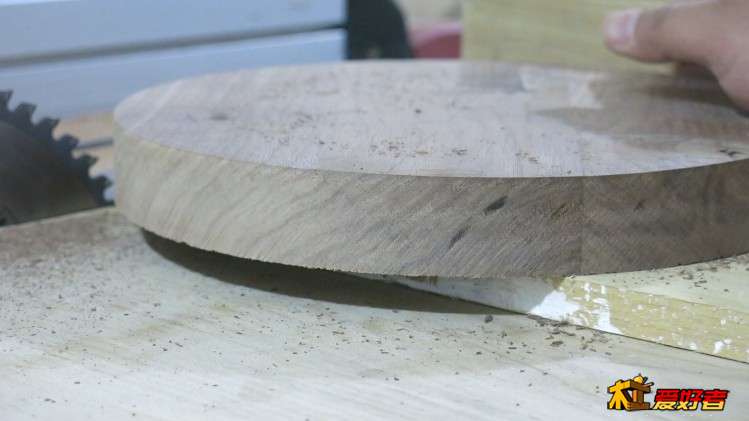

找块木板，打个眼。敲个钉子进去，做一个切圆辅具。然后在凳面背面圆心上打个眼，在切圆前我先把台锯40齿的锯片换成60齿的，为了切出更光洁的表面。此时凳背面的孔已经扣进了木板上凸起的钉子，而木板右侧，有必要用夹子夹紧以防左右移动。现在开始切圆。一个规整光洁的圆就搞定的了。

随后对凳腿和底部连接件的榫头榫眼划线，凳腿和凳面是1:5斜度，约等于11度，这三根木料上角度关系都按1:5的斜度来划。

连接部件的三根木头是以60度的关系连接的。

figust

打斜榫眼

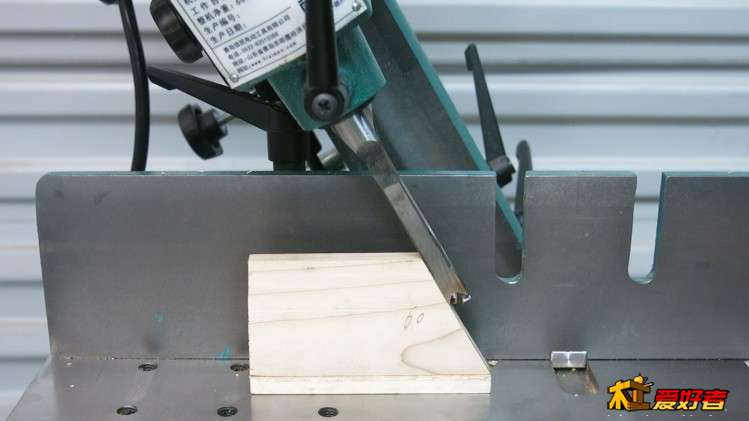

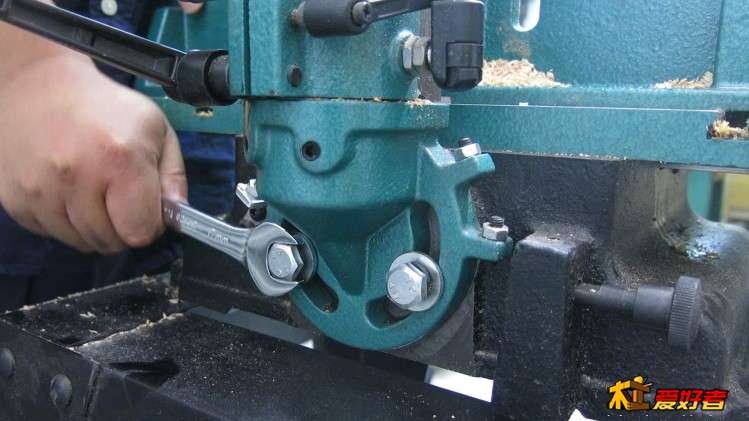

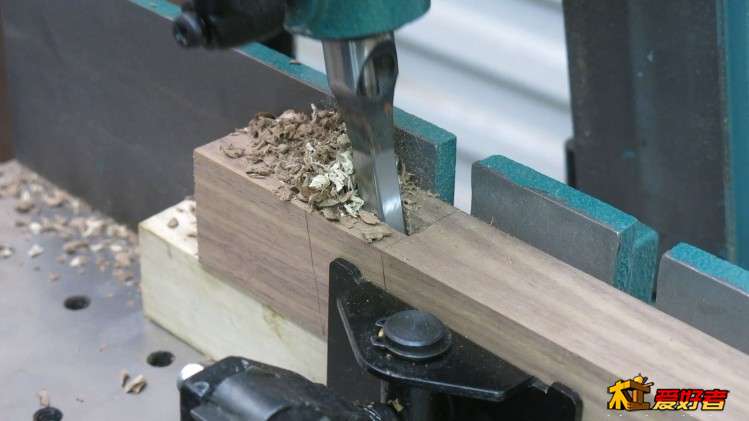

倾斜机头至30度。我这台方榫机的操作在上一集视频里都交代了，这里就不赘述了。

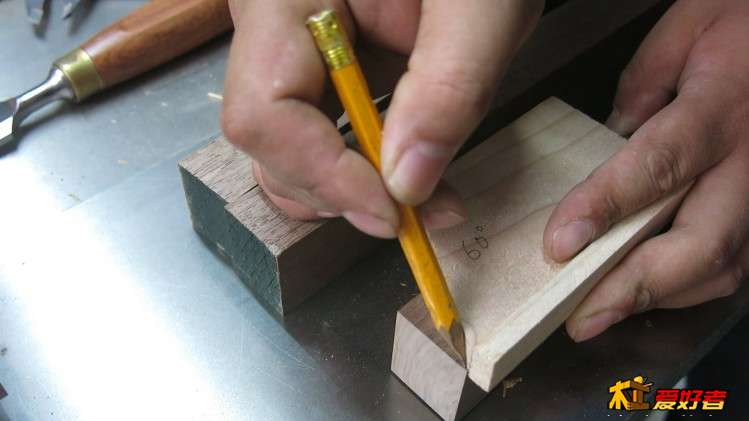

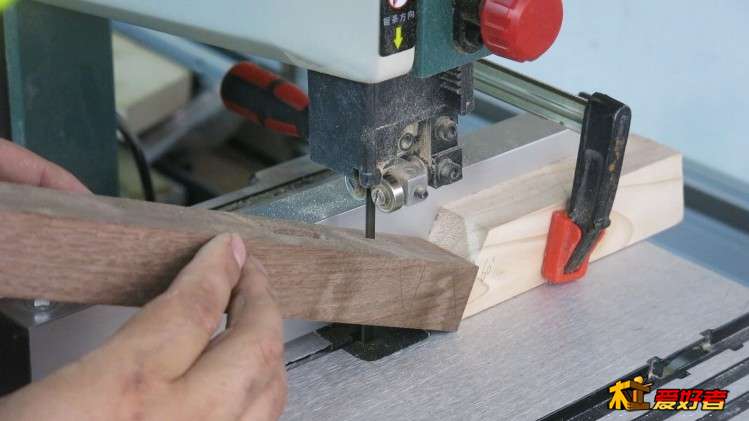

接着我来做底部60度连接的三根木料的榫头。榫肩是60度，你只能先锯到背面最靠外的部位，我切了个60坡面的木块，抵住被切木料。你只需自然上抬木料，就轻松地切出来了60度斜度的锯路。直到黑胡桃部件撞到60度坡面。

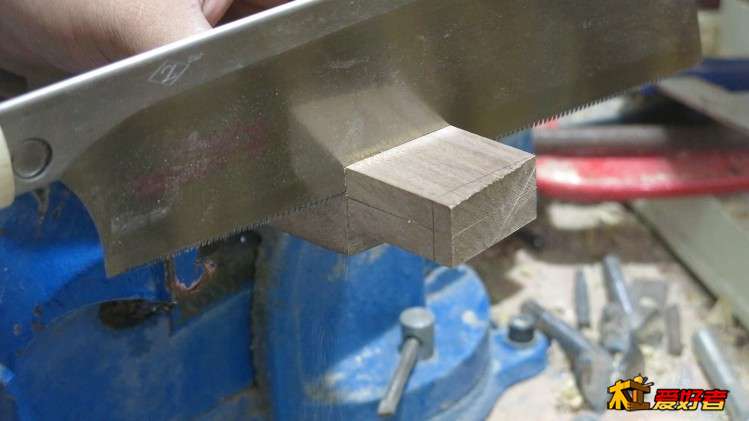

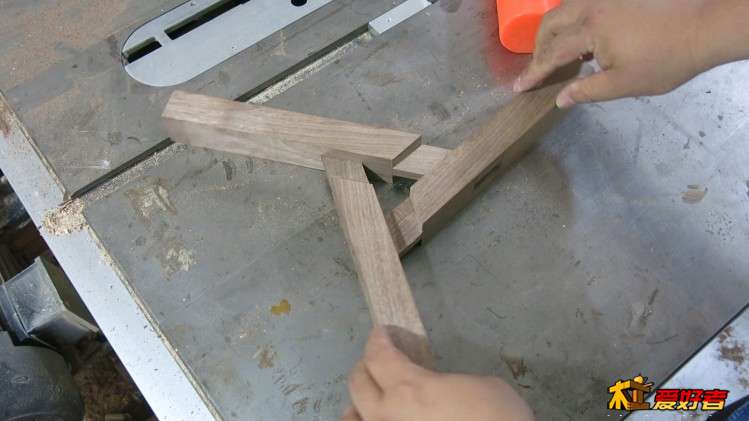

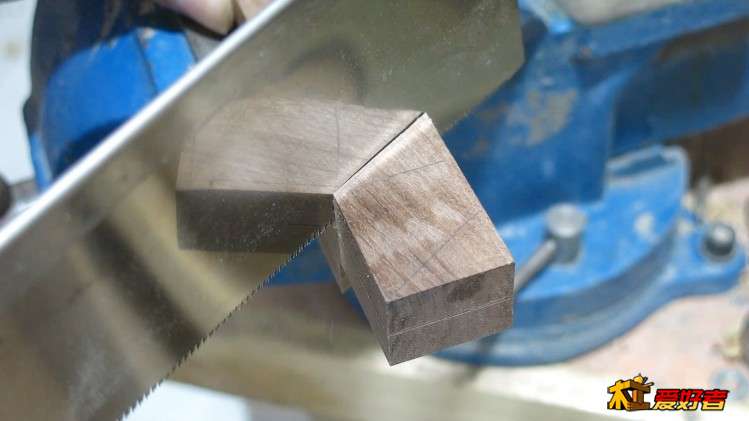

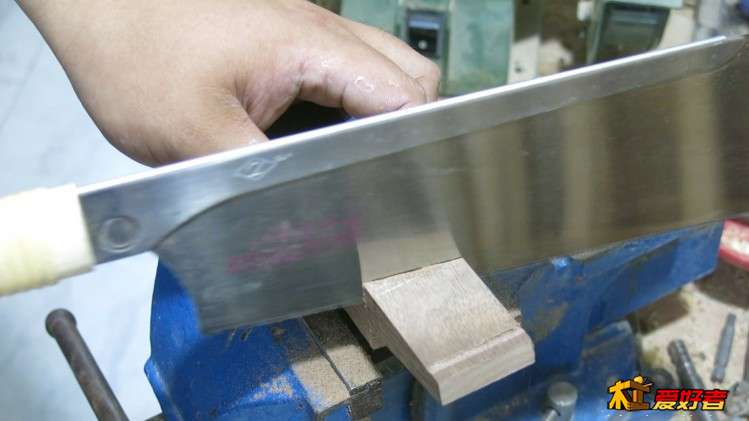

用再用手锯把60度榫肩切出。这样60度夹角关系的三木连接，是依靠逐渐敲打三根木料来实现最终组装到位的。

figust

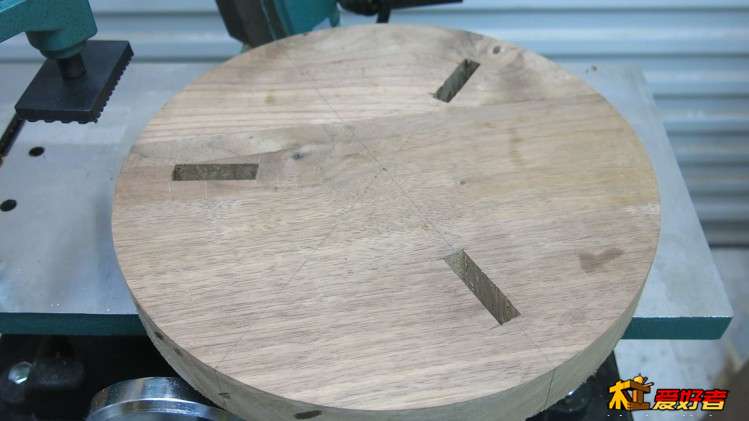

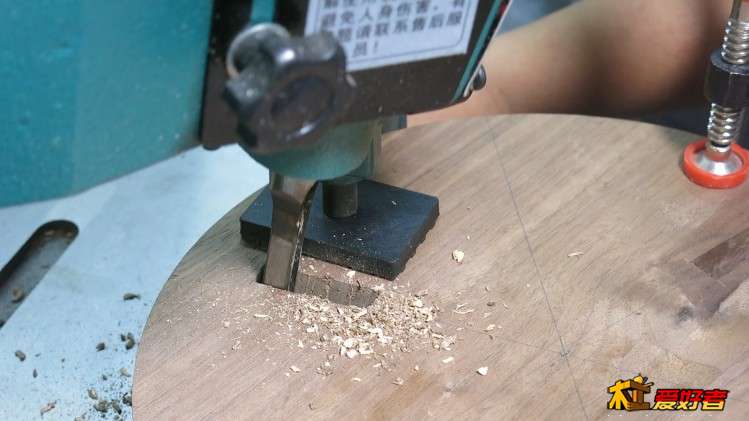

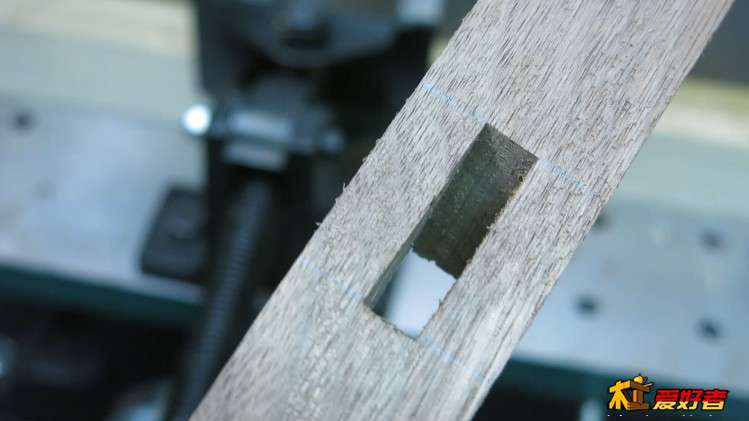

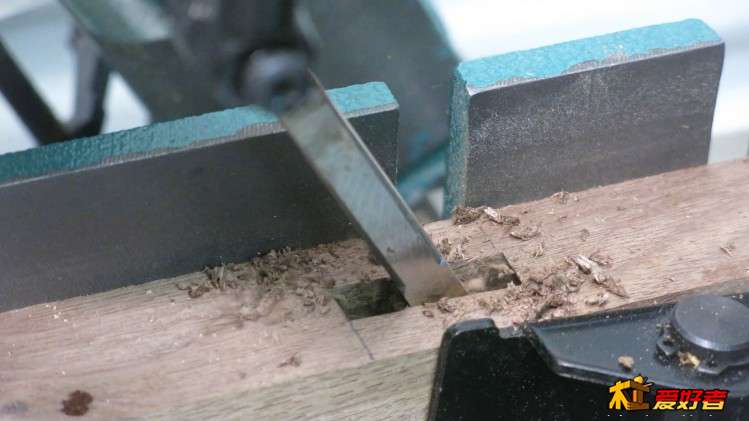

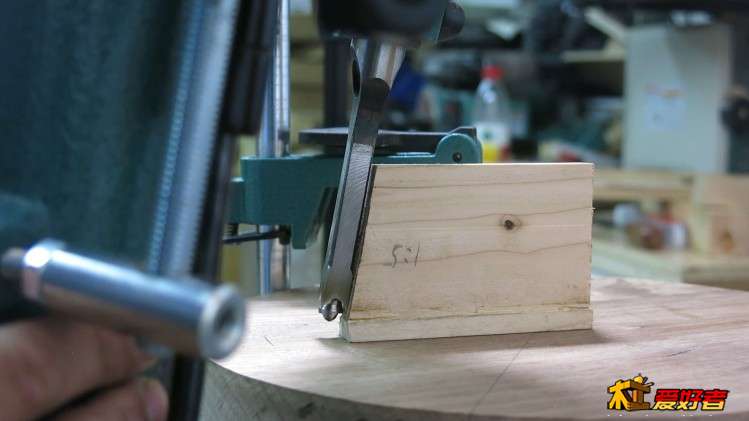

接着是打1:5斜度也就是11.3度的斜角，凿钻机为了打斜榫眼，有两种设计思路，一种是倾斜机头，就像我这台这样，一种是倾斜台面。在一些更大型的凿钻机上会有这种设计。

凳面半径大，圆面边缘会撞到立柱，所以这台机器机头要避开后头的立柱才能操作，好在它的立柱还能水平旋转，解决了这个棘手的问题。我上集视频中有专门讲到

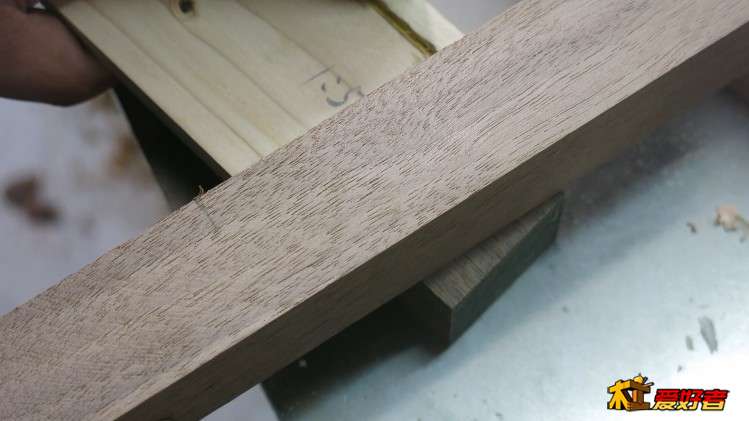

凳腿插入凳面的榫头自然也是这个角度，带锯切割时还是要注意不要切到底，我依靠背后的11度角度块抵住，抬木料完成斜锯路的切割。

凳腿底面也就是和底面接触的面也是11度角，我用带锯把三个腿切好。

figust

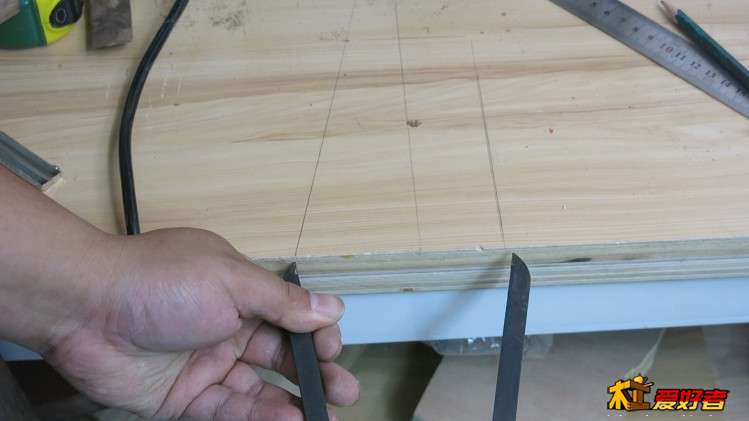

接下来这个步骤是个和数学无关的傻瓜化操作，你可以用中学几何知识算出这个凳各部件的所有数据，但还是傻瓜一点的好。这根线是凳面圆心的垂直线，这根11.3度斜线的这个长度即是凳腿的这儿到这儿的距离。而顶部的线段长7厘米，就是圆心到榫眼内缘的实际距离。而底部这条线段才是我要求得的长度。

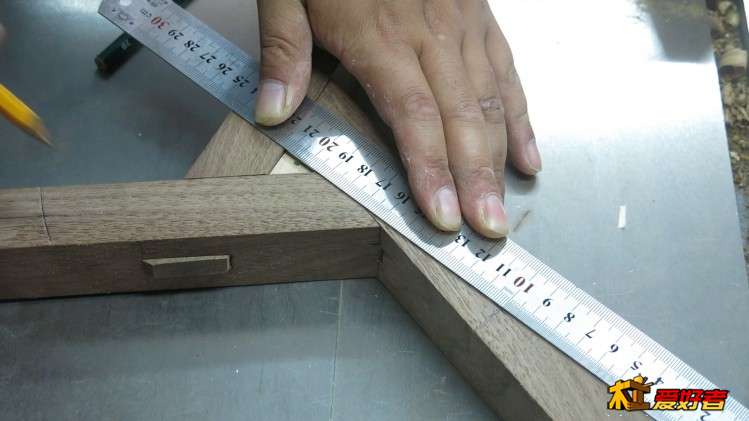

这是底部这个盘儿三根木头外端实际的榫头开始的位置。为了方便找到圆心，我塞了块等腰三角形木块，

接着你画好的这个痕迹就是榫头开始的线。

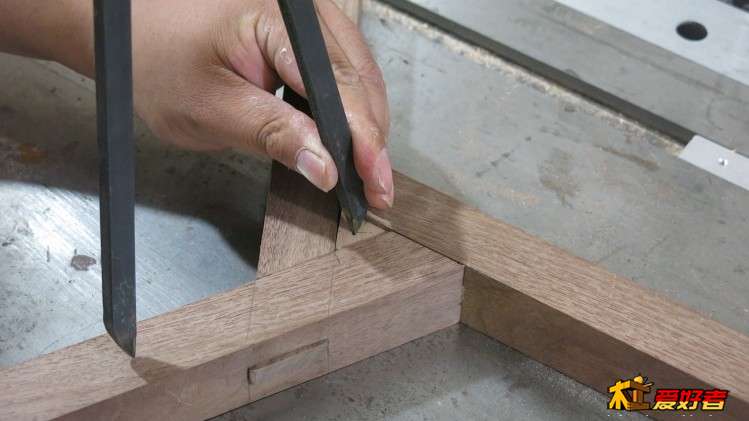

然后给每根木头找以圆心辐射出去的榫头中线，

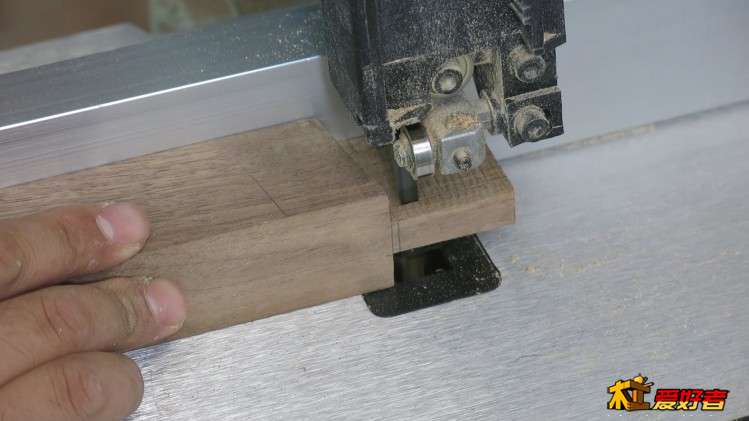

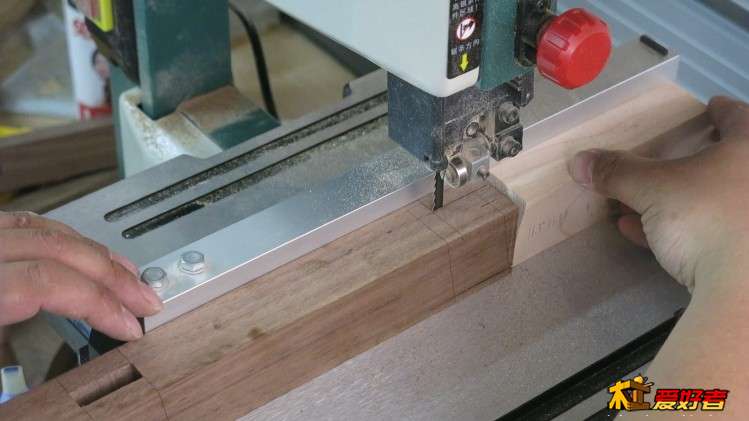

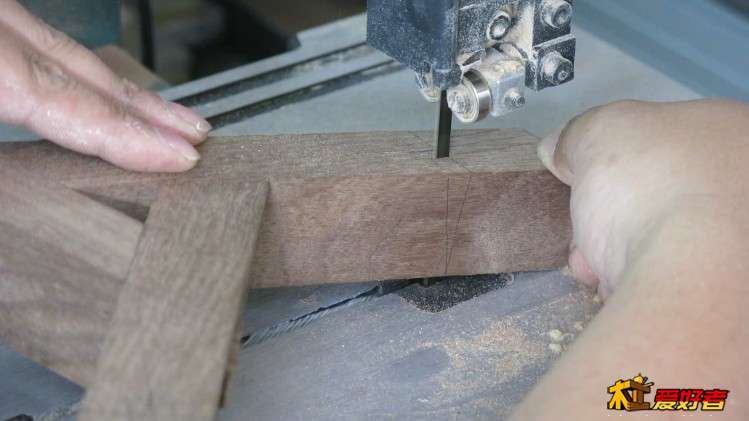

画完榫头实际宽度后，就开始上带锯切割。

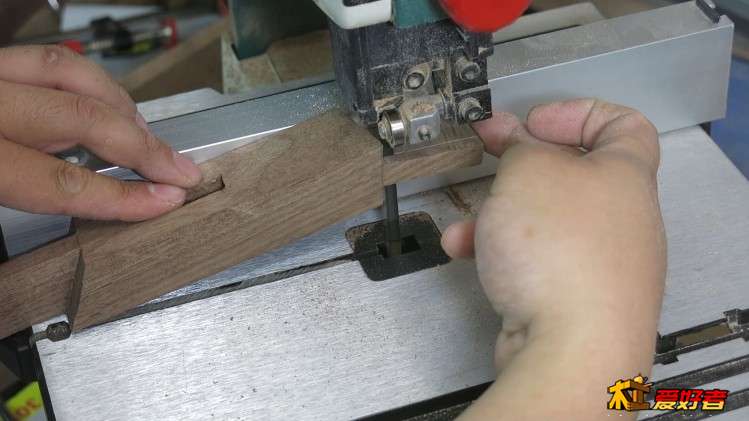

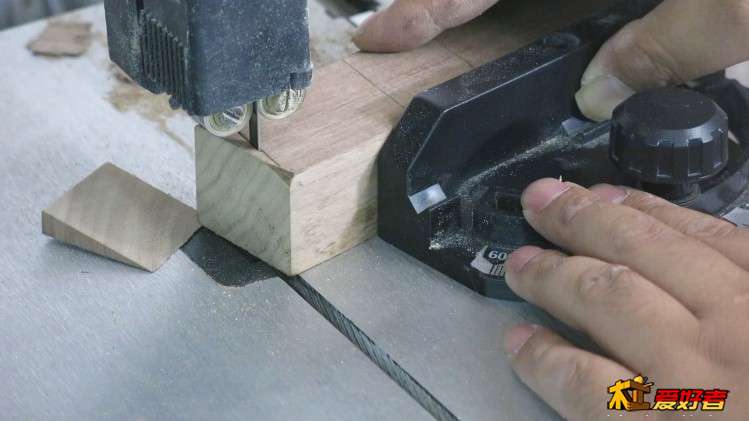

但切记这里的榫头依旧为11度内斜，需要双手配合完成这种稍微技巧性的切割。切出榫肩之前，得牢记这里的每个榫肩都是带两个角度的，不能垂直切下去不然就错了。

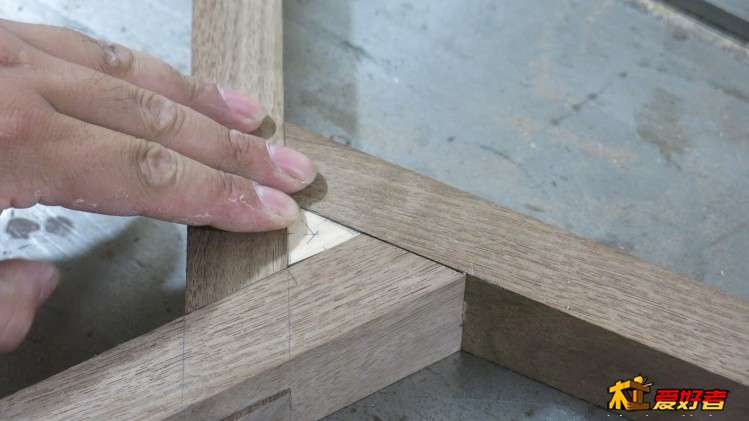

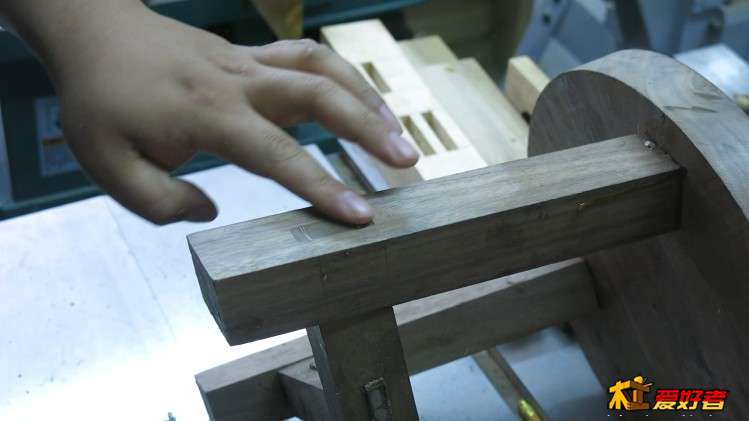

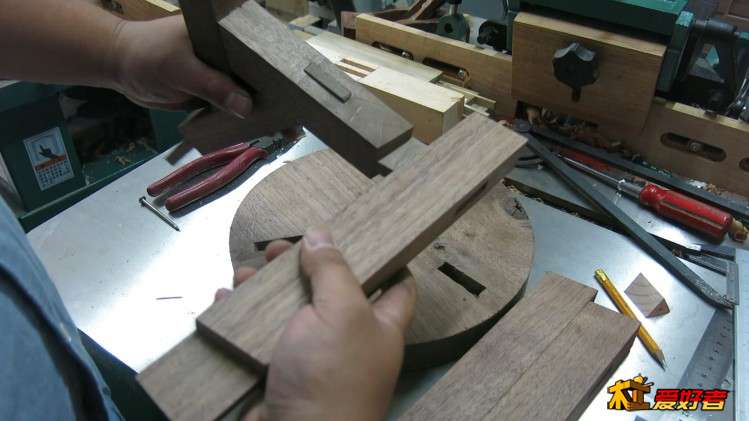

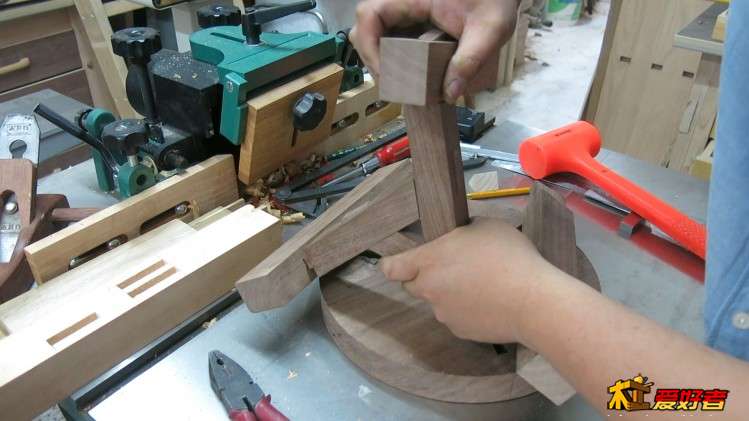

这就都切好了，咱们预装一下。预装一下还是有必要的，但我本身榫卯做的就很紧，特别是底下那个60度的盘，要再逐个砸开上胶。但翻过来想，这种费力不就说明这种传统凳子的结构非常科学牢固嘛。

figust

做木楔片

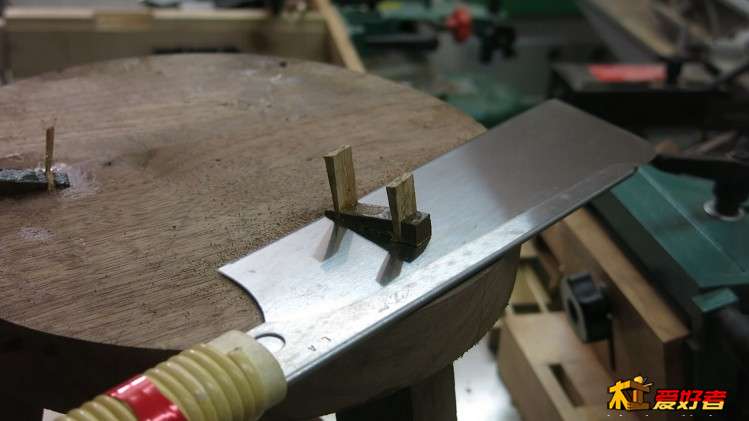

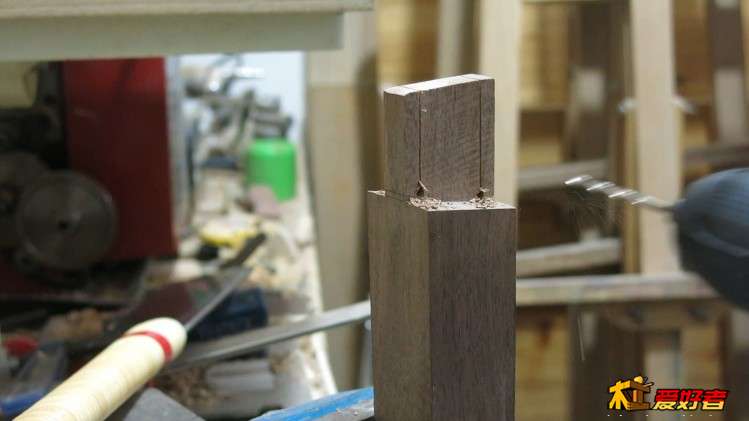

把插入凳面和凳腿的榫头开打楔子的锯路。为了防止砸楔子后一路胀裂的发生，在锯路尾端钻两个小圆孔终止锯路。

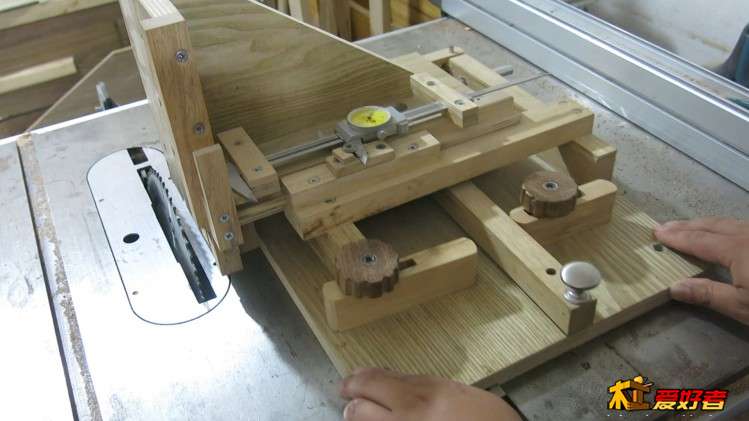

我做木楔片的方法过去我的视频有专门拍过，大家感兴趣可以回头自己翻找一下。我用的是这台自制快速定位的开榫推台。

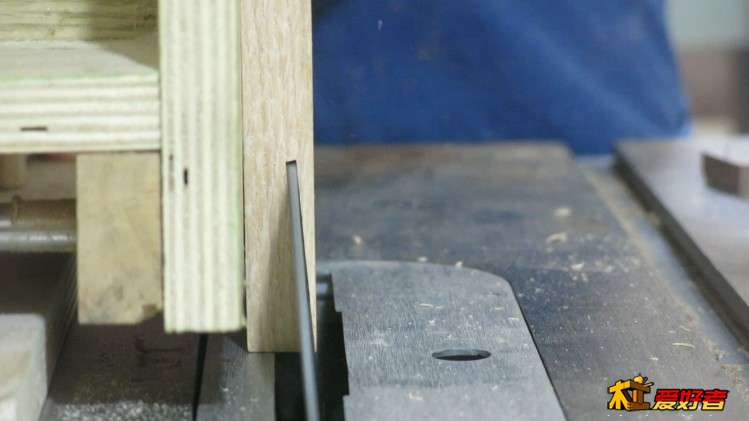

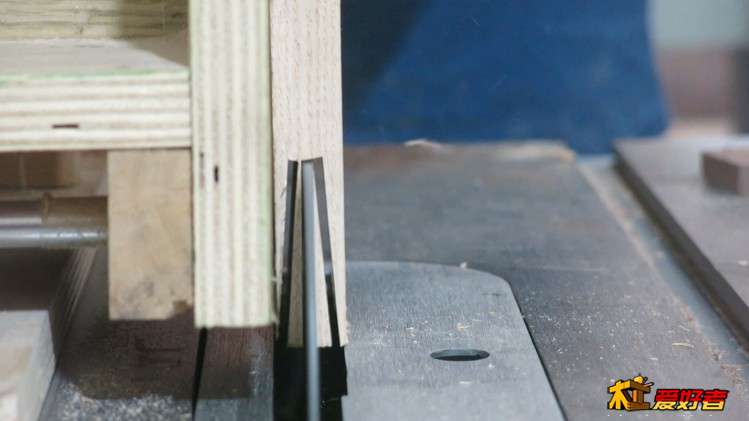

木楔片是用颜色有反差的橡木制作，确定定位杆位置，左右用定位块抵住它锁住不动。锯片倾斜，切第一刀

反转木料切第二刀

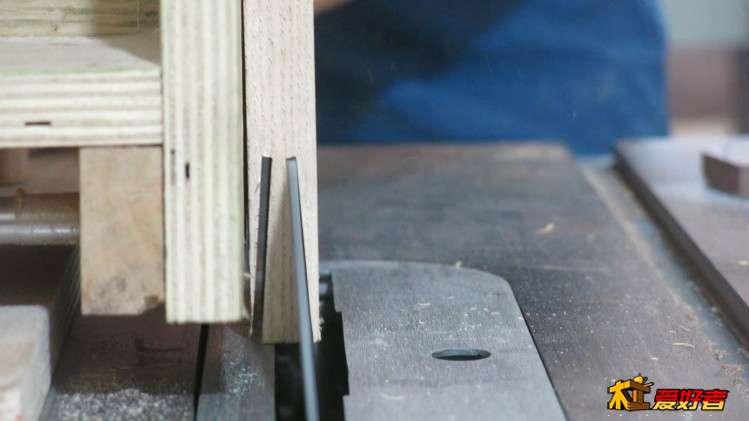

锯片回正，中间切一刀。

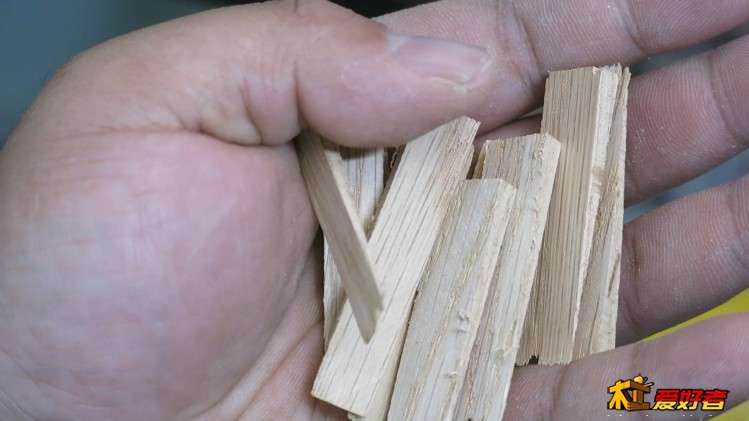

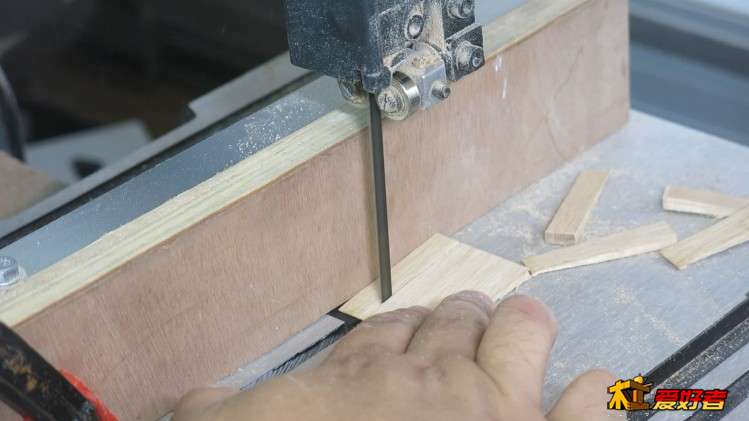

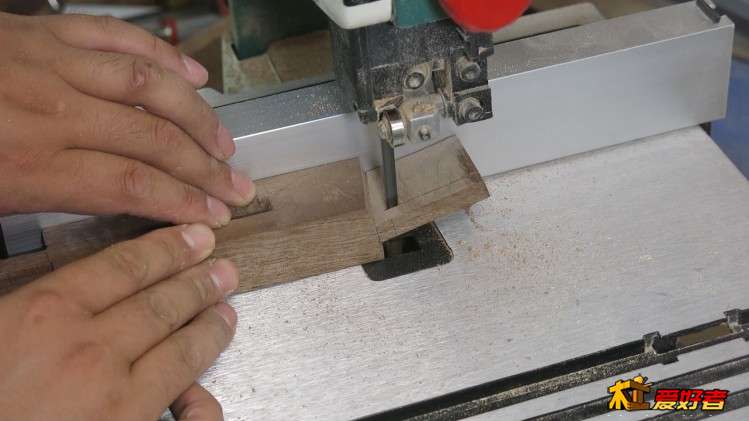

这就获得了四块同规格斜度的木楔片，但这太宽了，我们再通过带锯把它们切成需要的宽度，这是我自己喜欢的批量制作木楔片的方法。

figust

组装、犯错和解决、涂木蜡油完工！

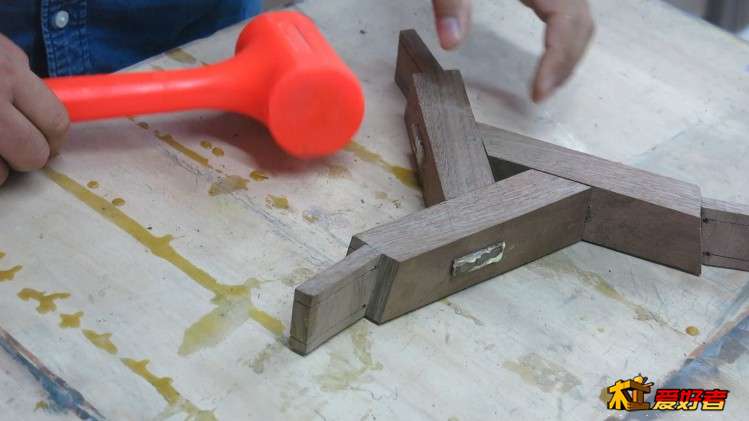

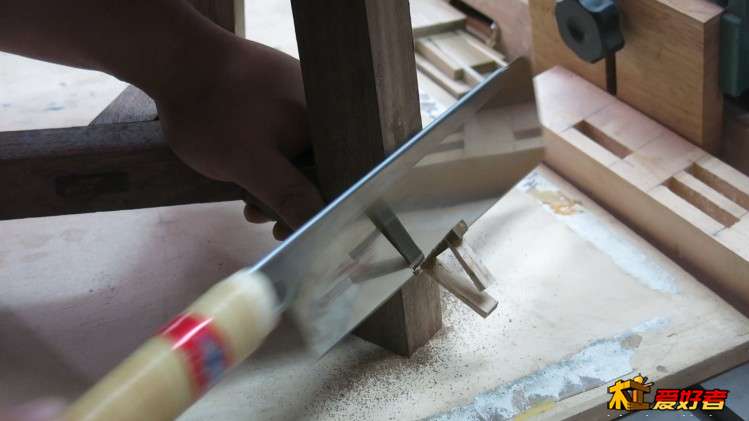

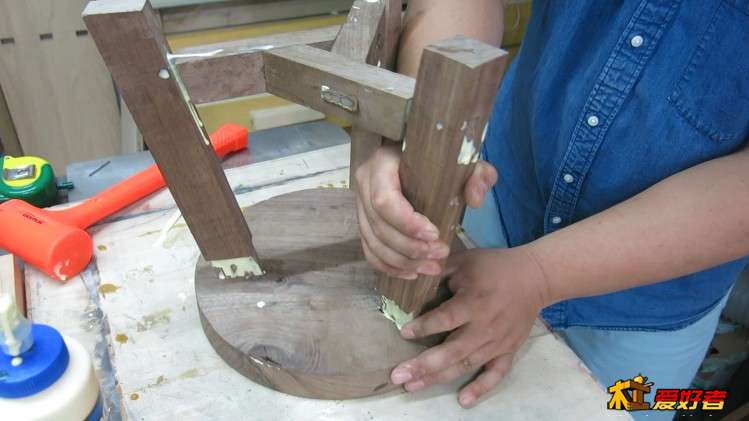

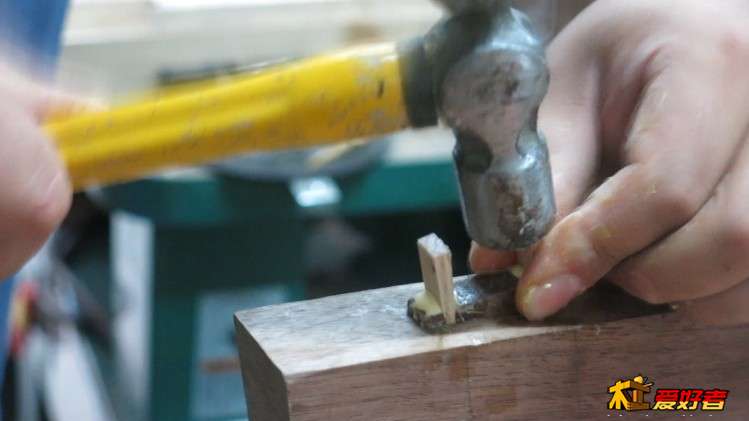

上胶组装，由于做的紧，天气炎热，本身又是快干木胶，得抓紧砸到位。

犯错误了，如何挽救？

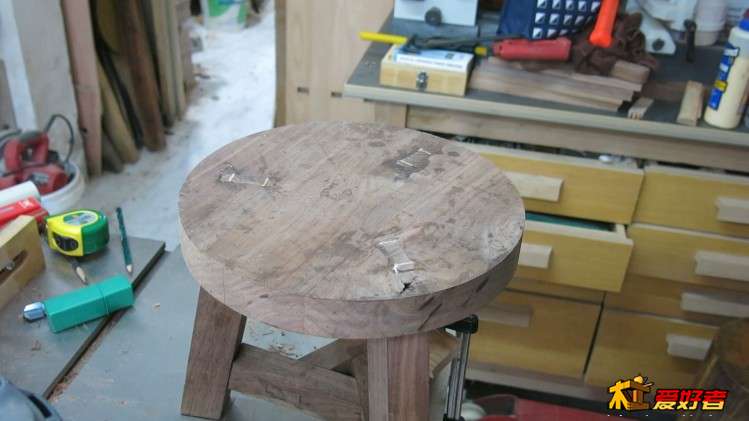

这时装完了我才意识到忘给凳面和桌腿边缘倒圆了，真是欲哭无泪呐。只能力图挽救了。

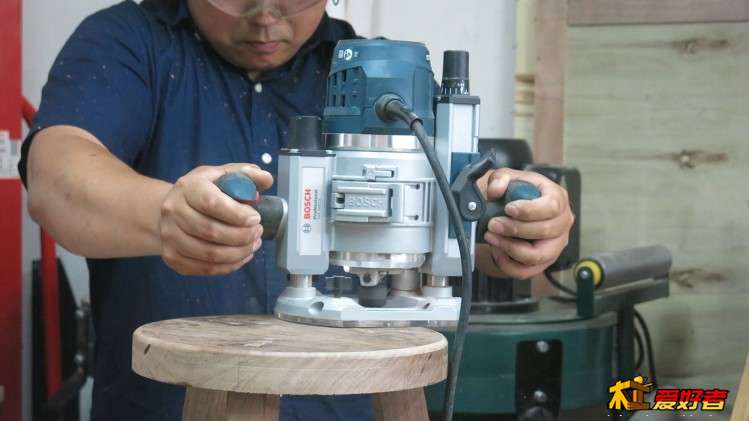

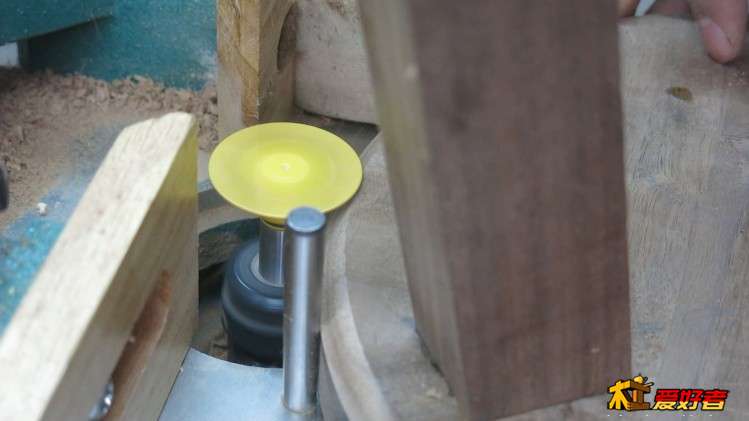

上面倒圆没问题，机器好操作。

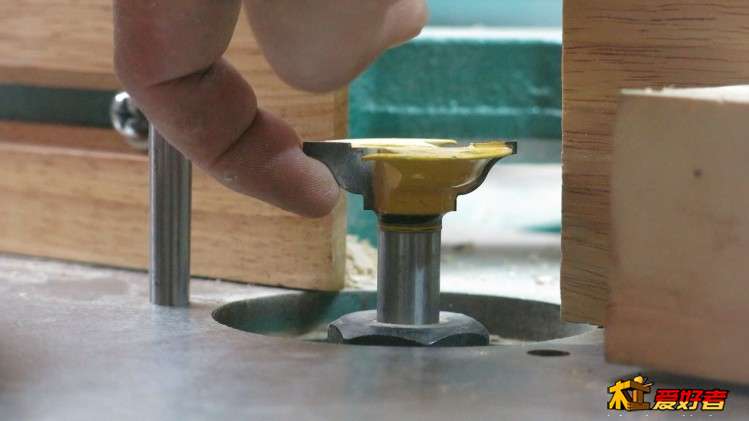

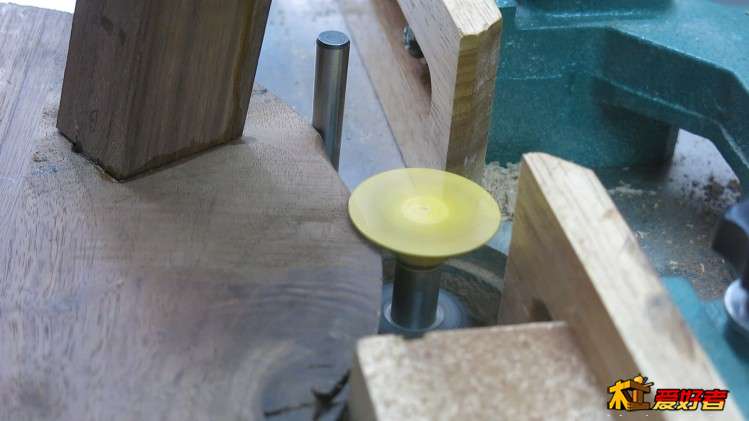

凳面底边缘倒圆就只能用另类的路子了。这个门板刀这里有个不太标准的内圆，凑活着切吧。有一些痕迹，但总体说我觉得还是救过来了。

凳腿倒圆就靠方砂，并且把全身都打磨干净、打到细腻如婴儿肌肤般手感，就能上木蜡油了。

木蜡油上了三遍，在户外放置一晚，上第二遍

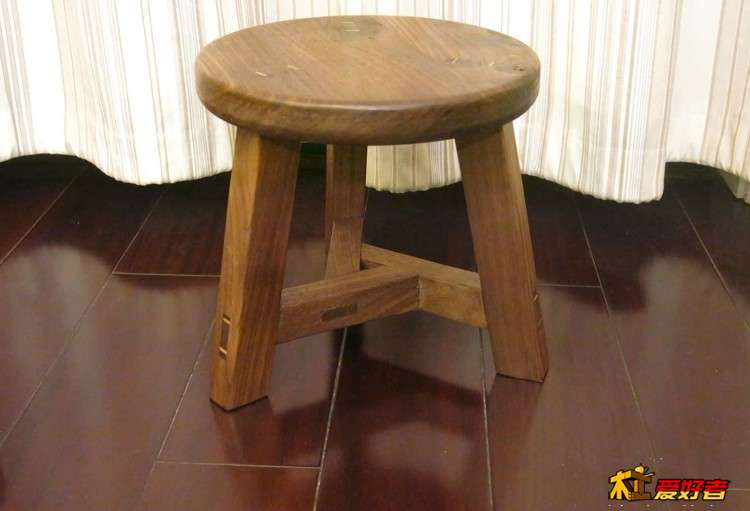

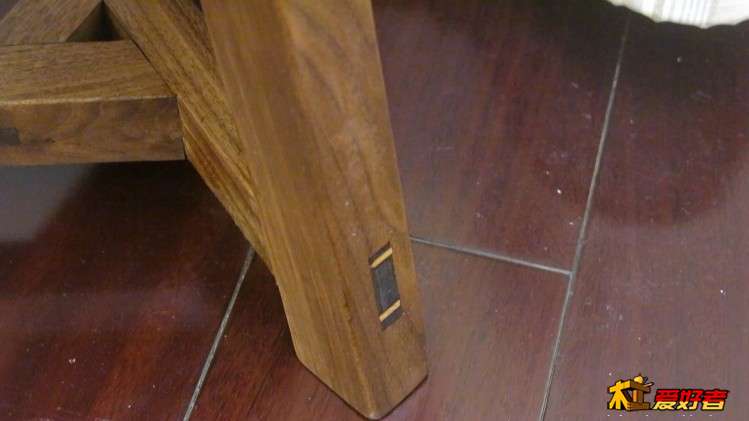

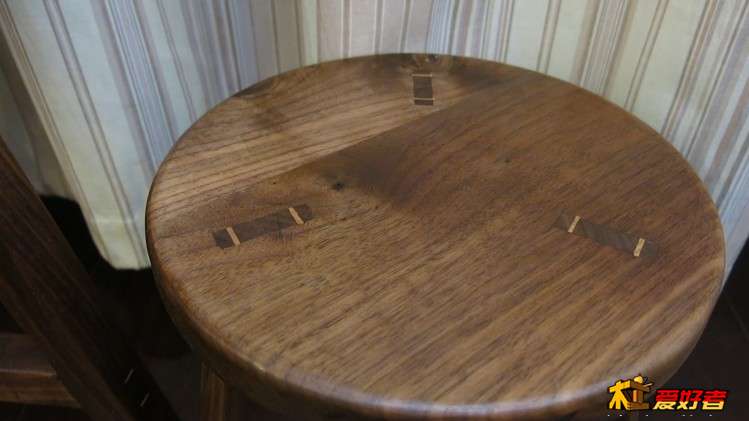

质朴的外观，强大的结构，但愿它能坐很久很久。

半缘修道半缘君

学习了

stoneychen

压刨正反面交替不用辅助工具就可以把翘曲的木板刨平？

wyhwdf

肯定很久很久。

figust

stoneychen 发表于 2019-07-05 12:57
压刨正反面交替不用辅助工具就可以把翘曲的木板刨平？

不能，前提是，我这块板本身就几乎平整，只不过是毛面，把它变光。一般，先平刨这个环节，不能跳过
