活拆明式条案——第二十二届信民木工DIY大赛参赛作品

北海若

7 k% T" W, P% _0 C7 k作品名称：活拆明式条案作品尺寸：160cmx42cmx80cm
) F2 d/ |; Y, W0 V' V制作时间：2019-5-31
; J$ w0 z( @5 u" z& B制作材料：红樱桃
8 M5 |% J* b6 W/ S使用工具：台锯，手电刨，平刨，带锯，方榫机等
$ }" }+ w! l4 x7 t/ V0 V; x条案打算放在办公室饮水机旁边的，上面打算摆放点小玩意装饰装饰。就是办公室到家里有70多公里，成品的话小车没法搬运，所以打算做一个可以活拆的，散件小车直接可以搬运，方便很多。表面涂装做了油漆，三道底漆一道面漆，感觉还可以。

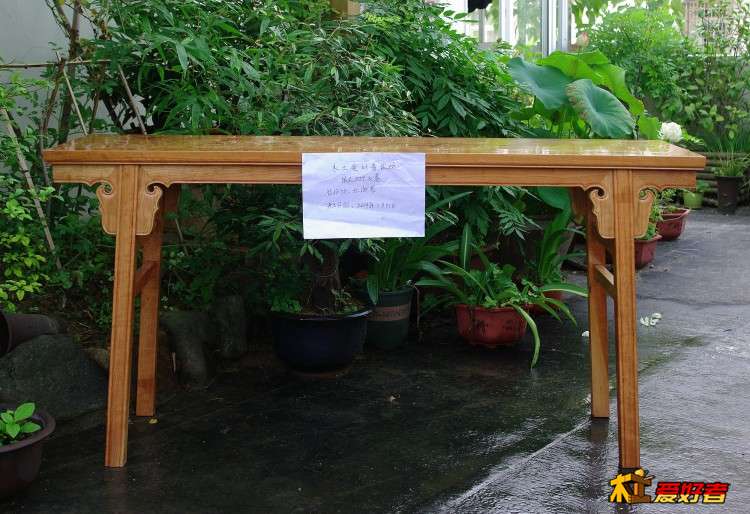

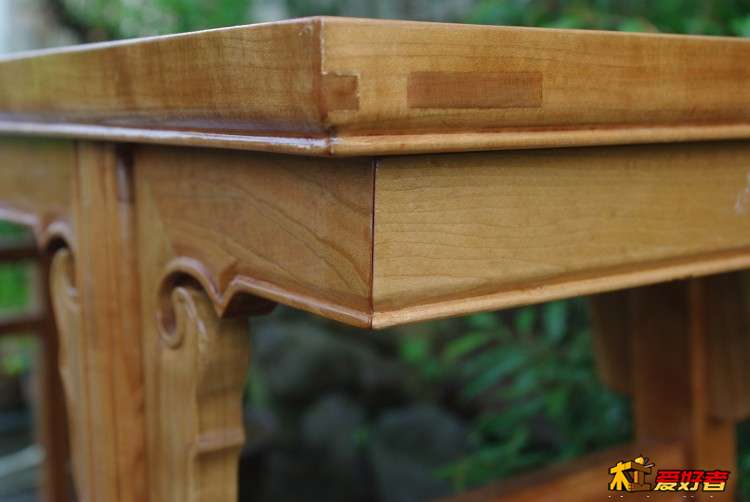

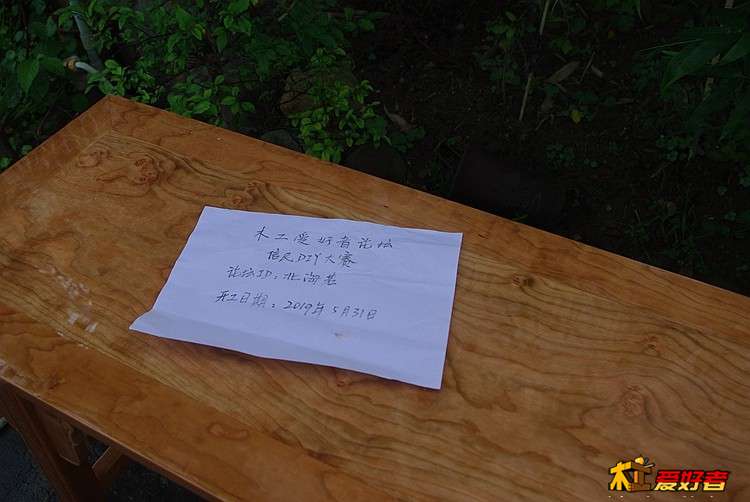

; e2 k% s, e7 G  a0 L! I    这个是成品组装后的样子：

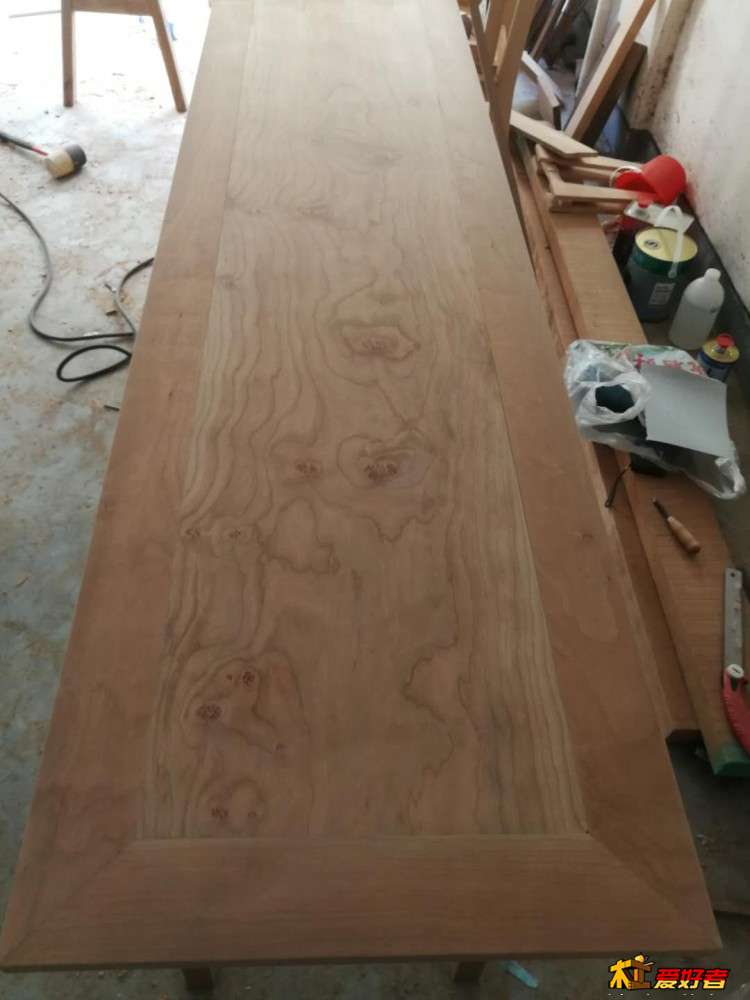

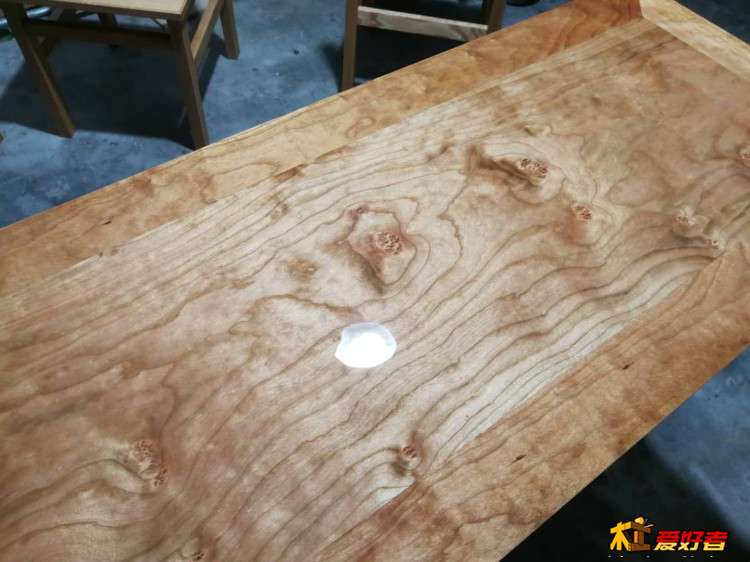

0 p; `) ^6 r$ w. C  r9 p% l8 d因为做的活拆组装件，为了考虑强度，压板做了加宽处理，成品看来，还是有点太厚了。桌面效果图：
) D% o* W! X6 D9 x7 x' v5 D

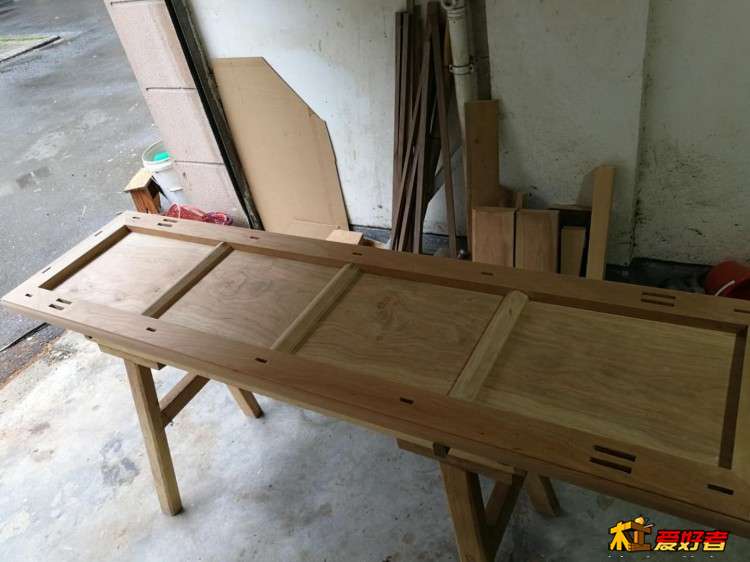

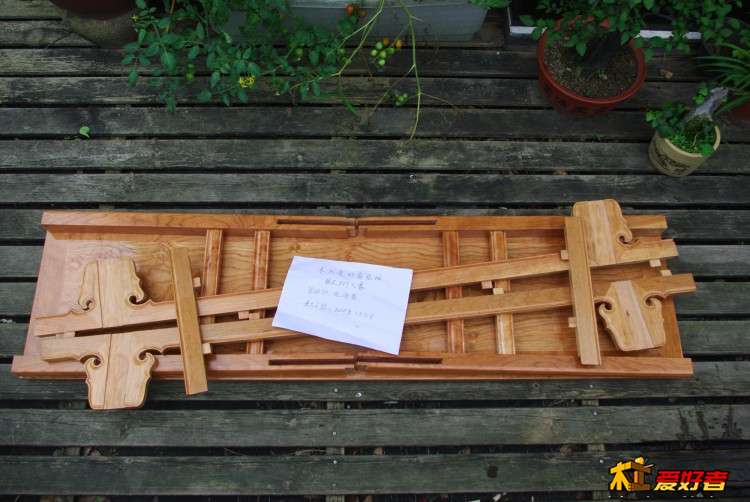

这个是组装前的散件：


9 h/ n3 y" d  x5 o
: {0 @/ X& J* f' P3 j. U$ [--------------------------------------------------------------------------------------------------------------------------------
$ |% c$ P) q2 W+ ^# Y8 m接下来是制作过程的部分照片：

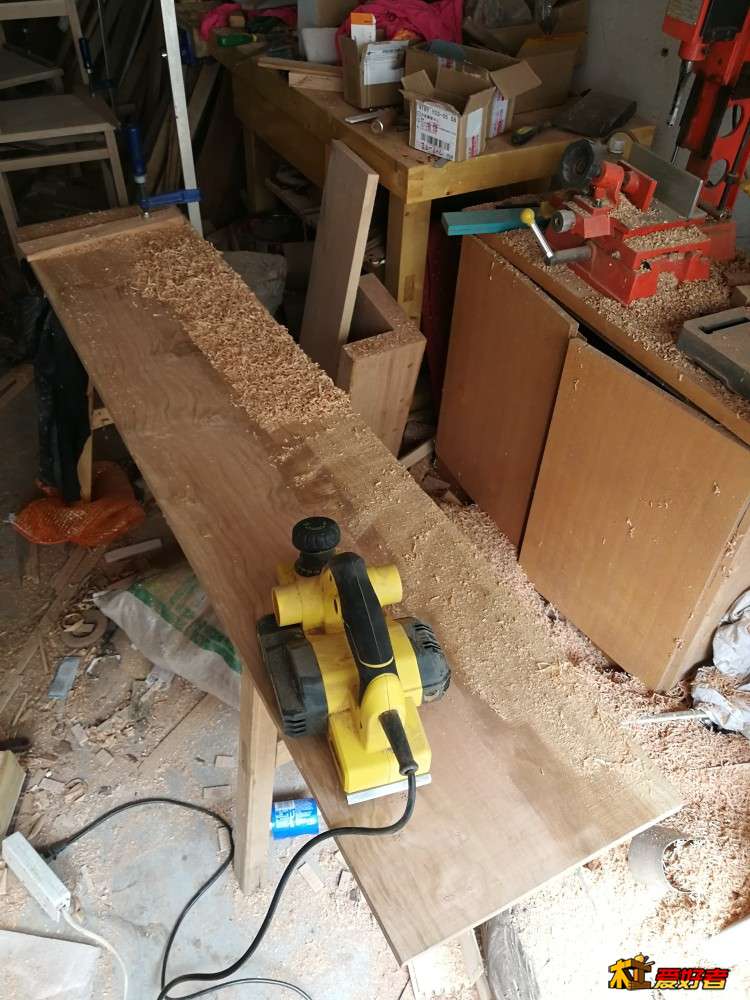

开刨芯板，没有压刨，而且整板有点变形，四周划线后用手电刨找平。19mm的板刨到了10mm，有点吃力。请无视环境脏乱差，一个小车库，东西太多，放不下。

6 g# X5 A1 ]+ i- ]- K/ m) W

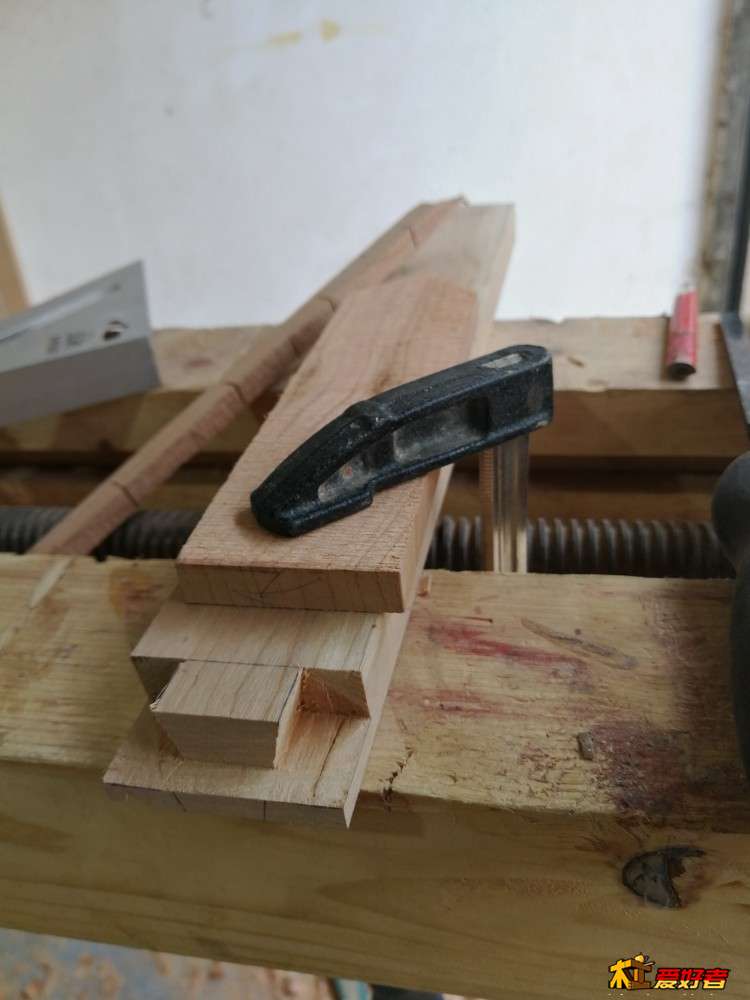

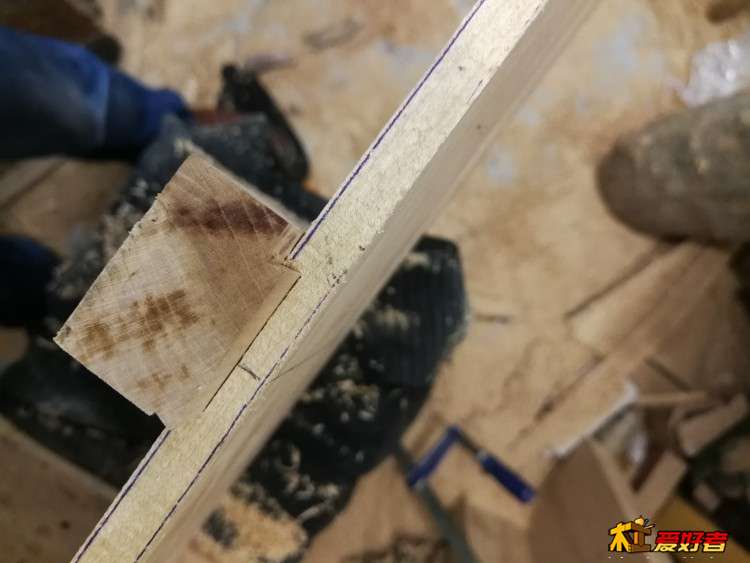

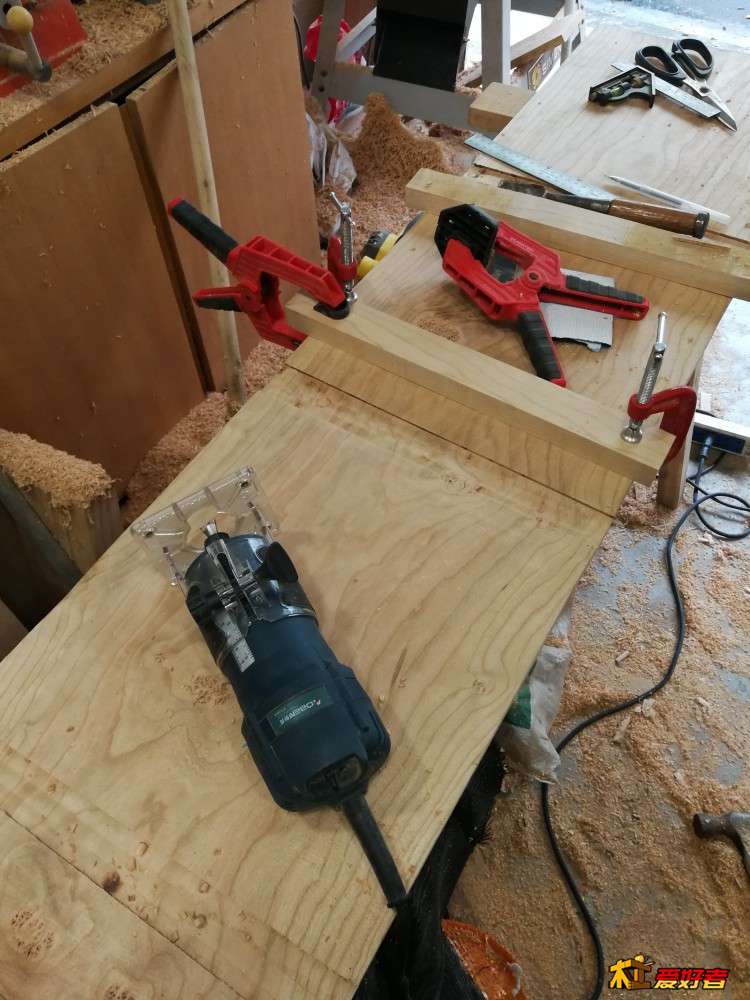

打穿带，修边机加燕尾榫刀干的，便捷。
- o, K4 ^1 f9 S; w1 k( f
7 @0 F$ j( a' @& X

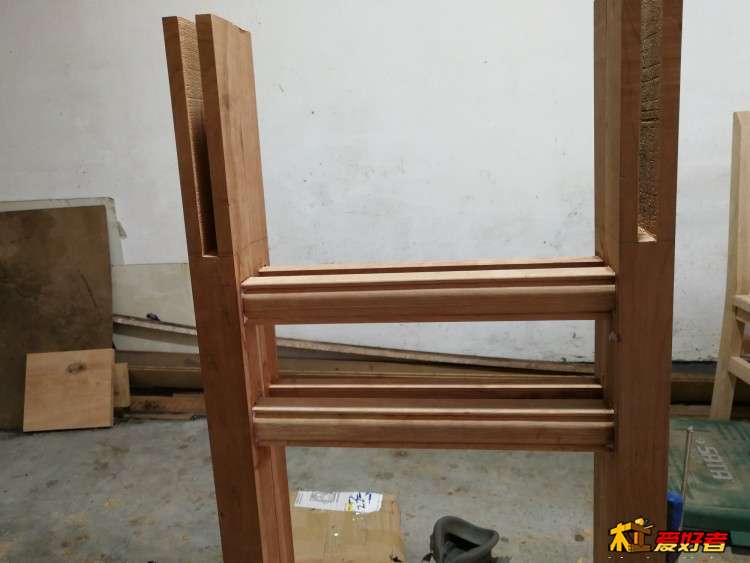

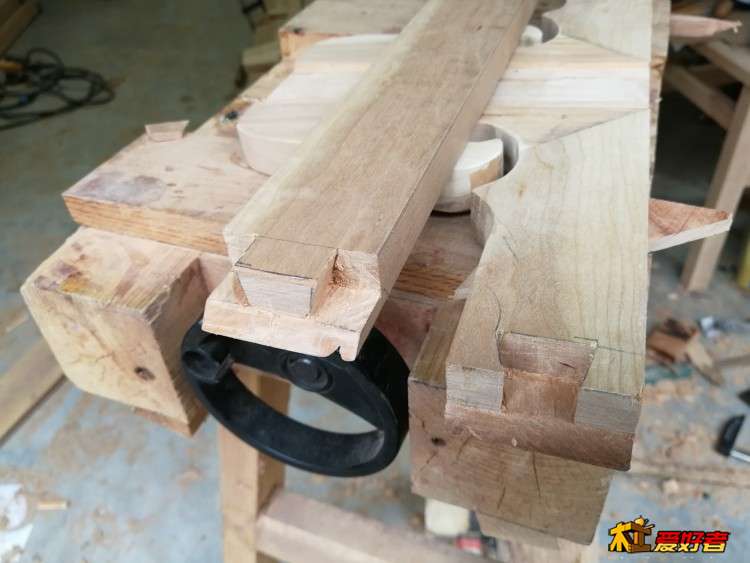

9 }1 t" W7 s; S% ~$ d% T4 ]& R为了紧实度，燕尾穿带大小头。
& X1 @: @+ G, ^) s1 {( x6 \% F: v
$ k# ]% g3 o* s2 r

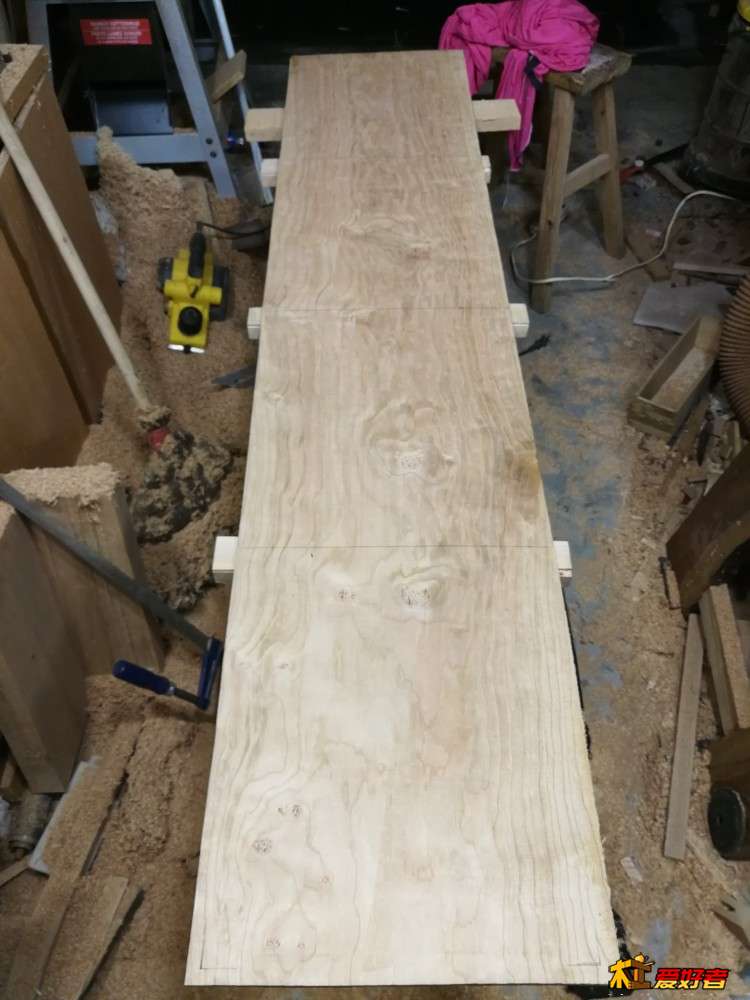

0 |; c0 V. {1 l- J; t2 x安装穿带后的样子

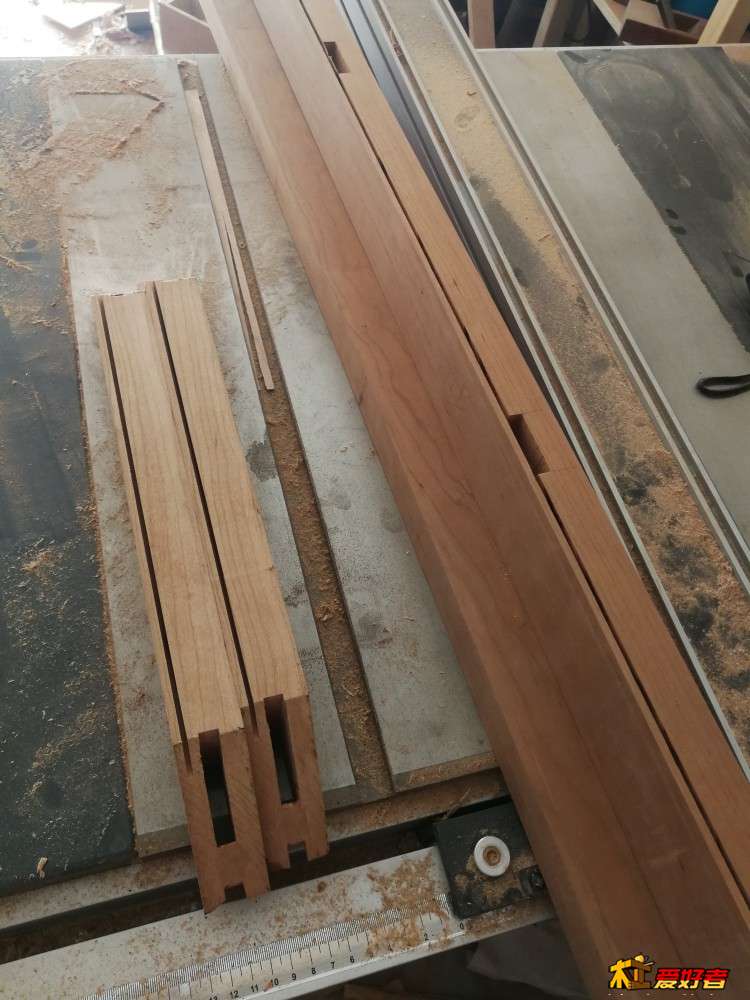

4 Z+ P7 x" y8 }& [+ b攒框，然后台锯上切槽。

6 f- y9 K" o/ a0 m4 T6 }0 e

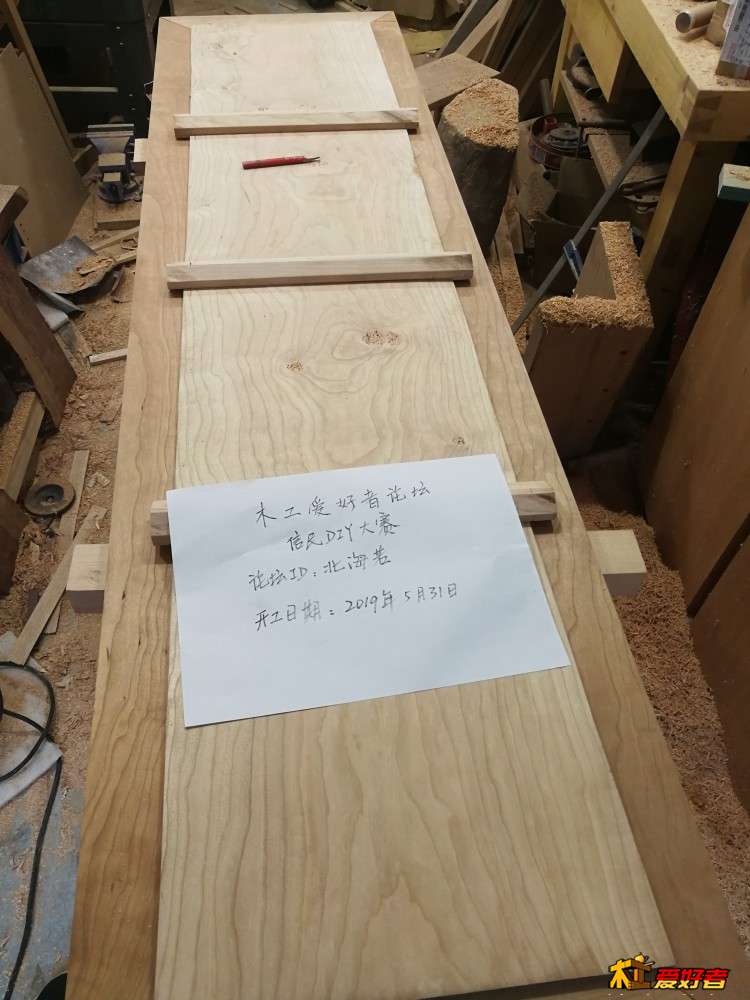

7 n$ o. |  v9 ~* x4 i& Z. g. y面板也铣出牙口，试着放一下
9 Y. H& x* |/ v
/ Y9 J. h& d8 k$ \8 x

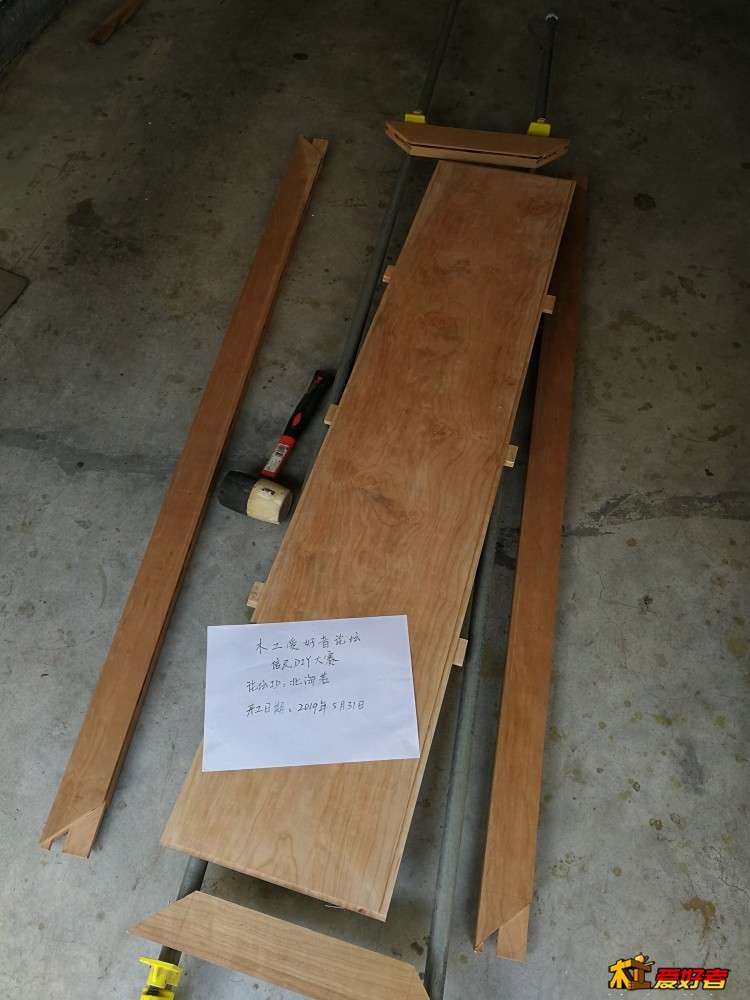

' R- H6 D. e7 N2 f! Z8 u( s修整后开始拼装
1 c6 N+ K( t4 r6 q$ S. }8 F
7 E2 x# O: q+ }8 b

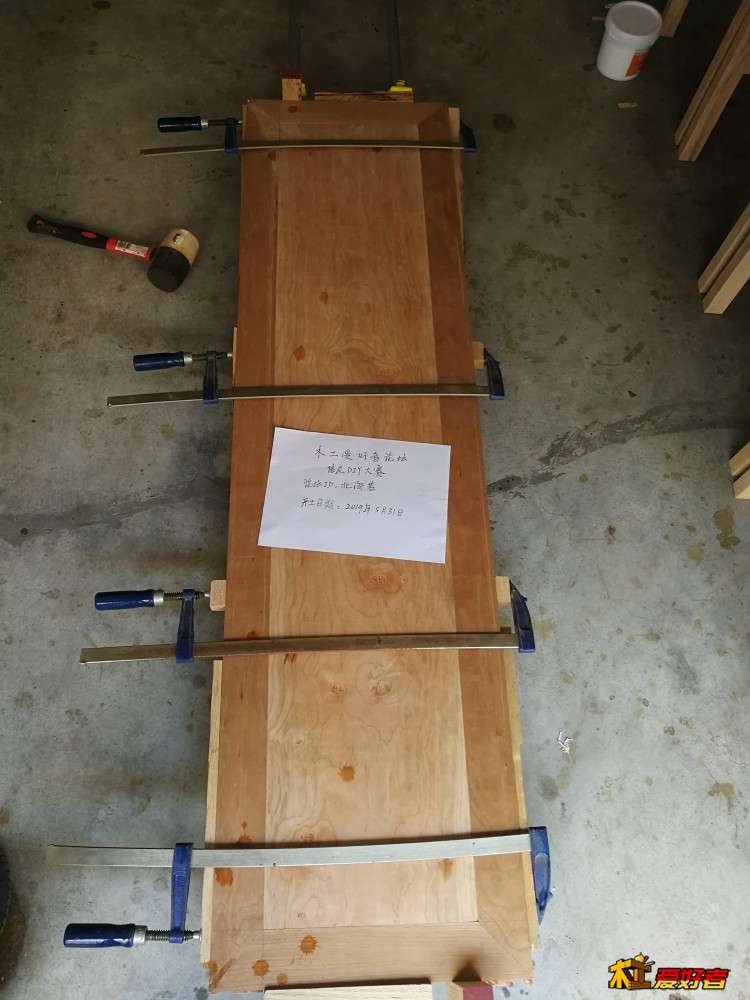

上胶夹紧
0 t  x  N0 H( O9 U- ]5 r( s

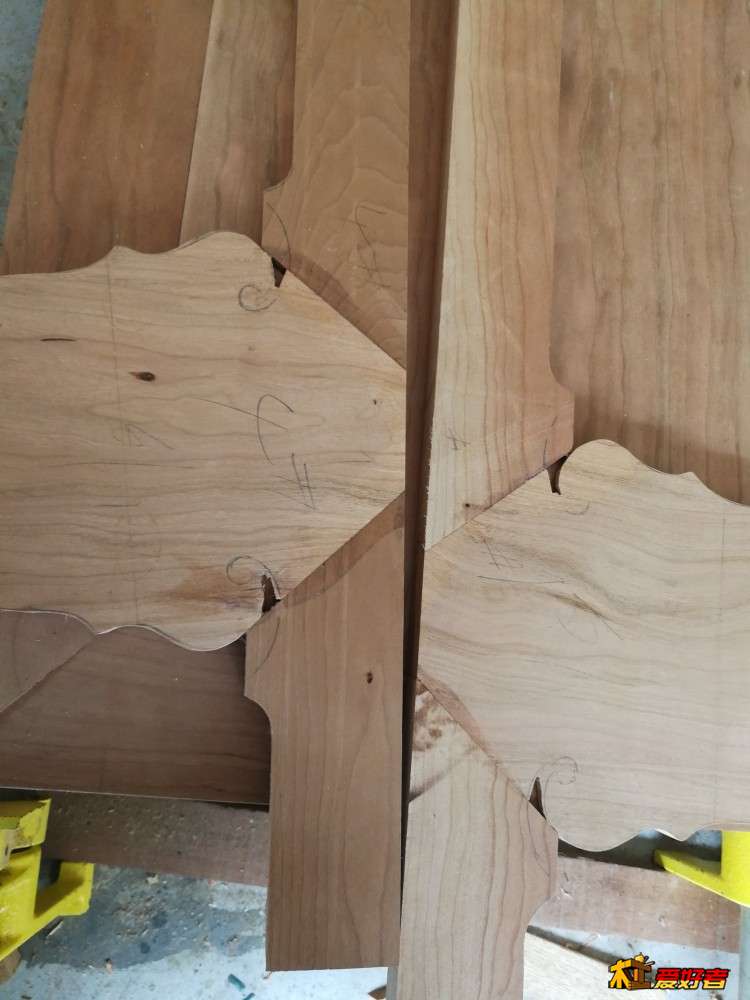

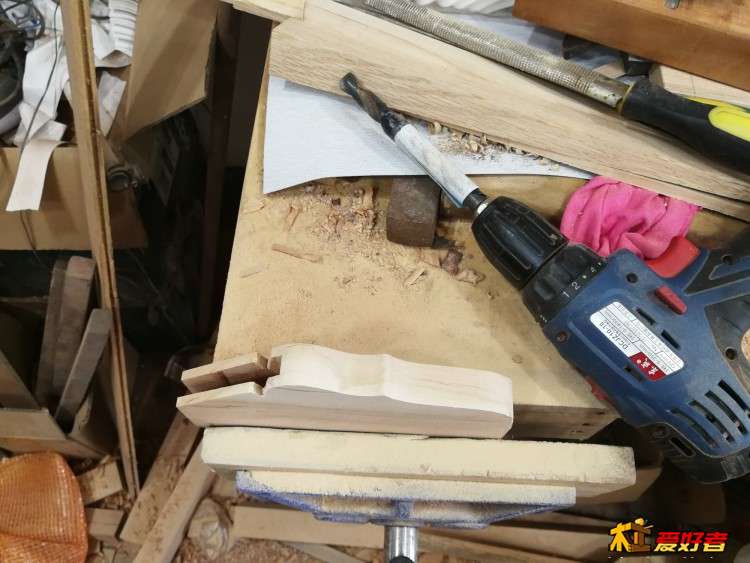

' L% W5 M/ T$ |( q1 k# d* |) N牙板的制作
1 q) @, l; y0 d; S: R: e

( Q# G% Y2 b9 g7 |8 N

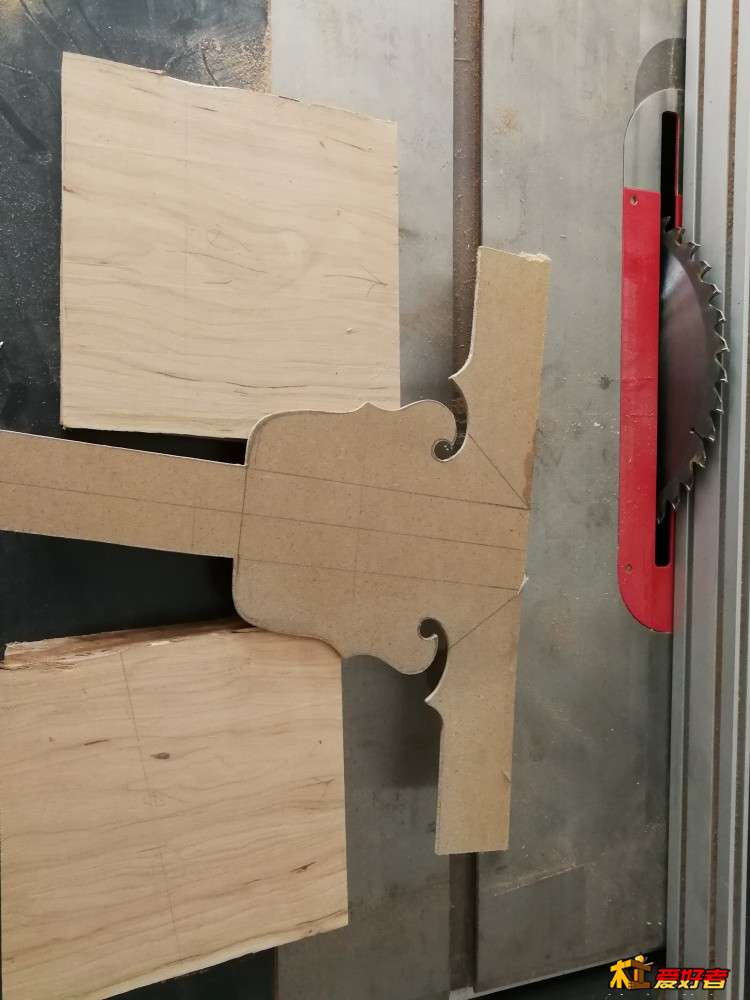

先需要画个模型样子
7 p* G2 E) J$ a: a, d
- z. X3 ?& `  V" e: L4 a

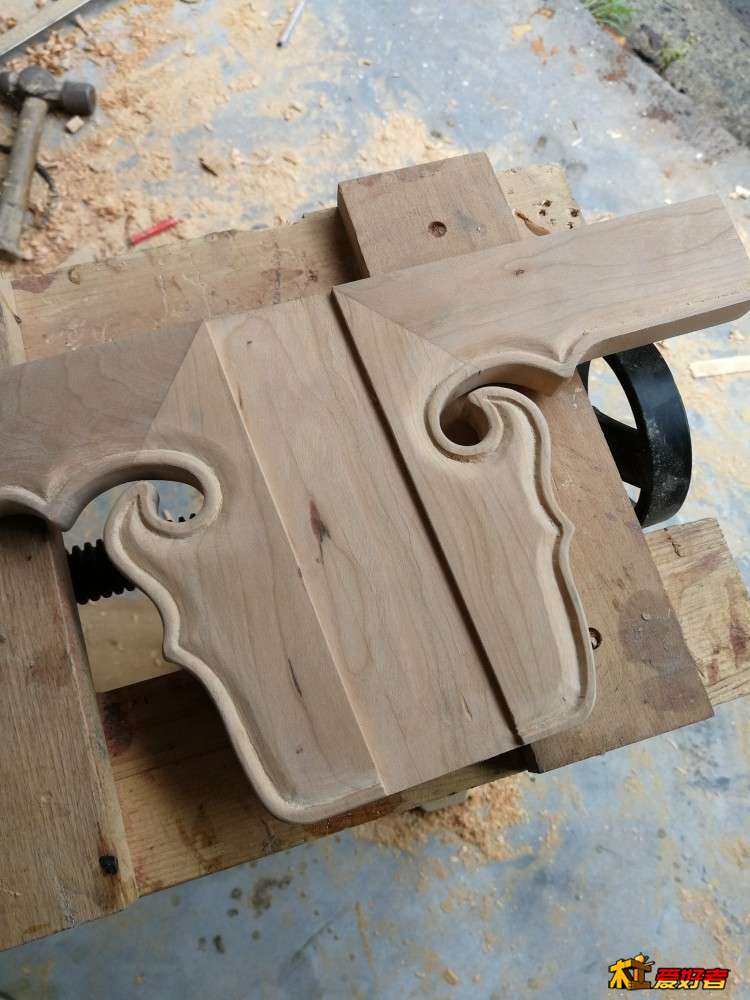

9 l! D# r6 T# l. }铣出凹槽的牙条
. T8 L+ A9 C5 P& d1 V* Y

5 s! w, ~/ O' ^+ h3 [+ @
9 h# c4 s, ?) {3 z% a' u

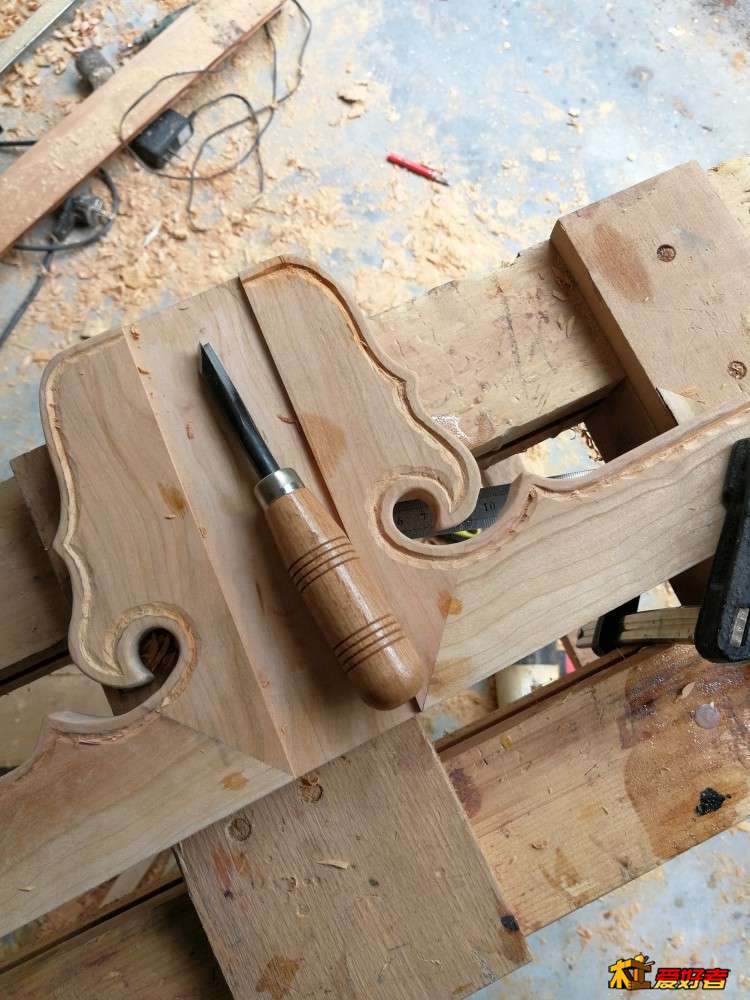

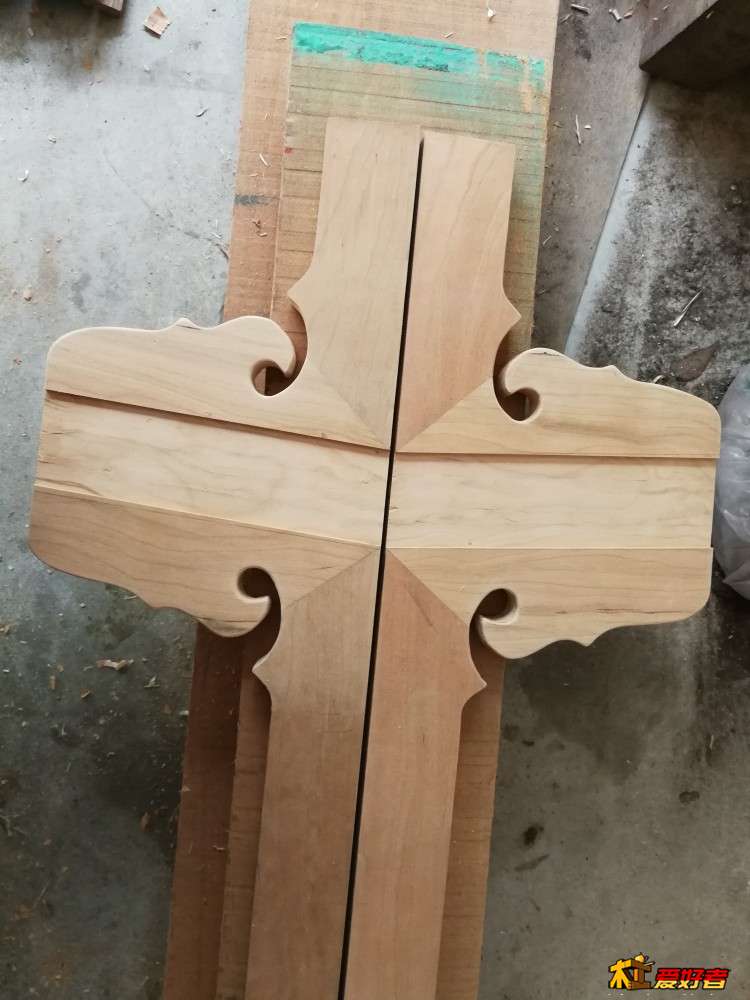

粘结后
2 [$ @/ d- M+ t- k. y1 Y
/ v  l- d& i0 W* L

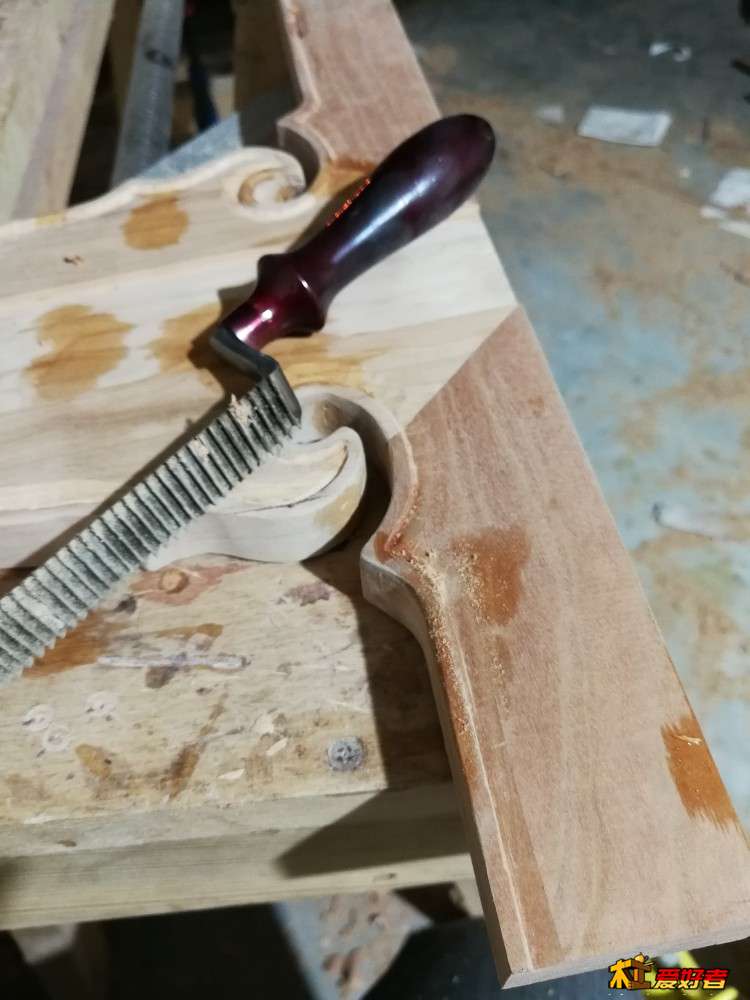

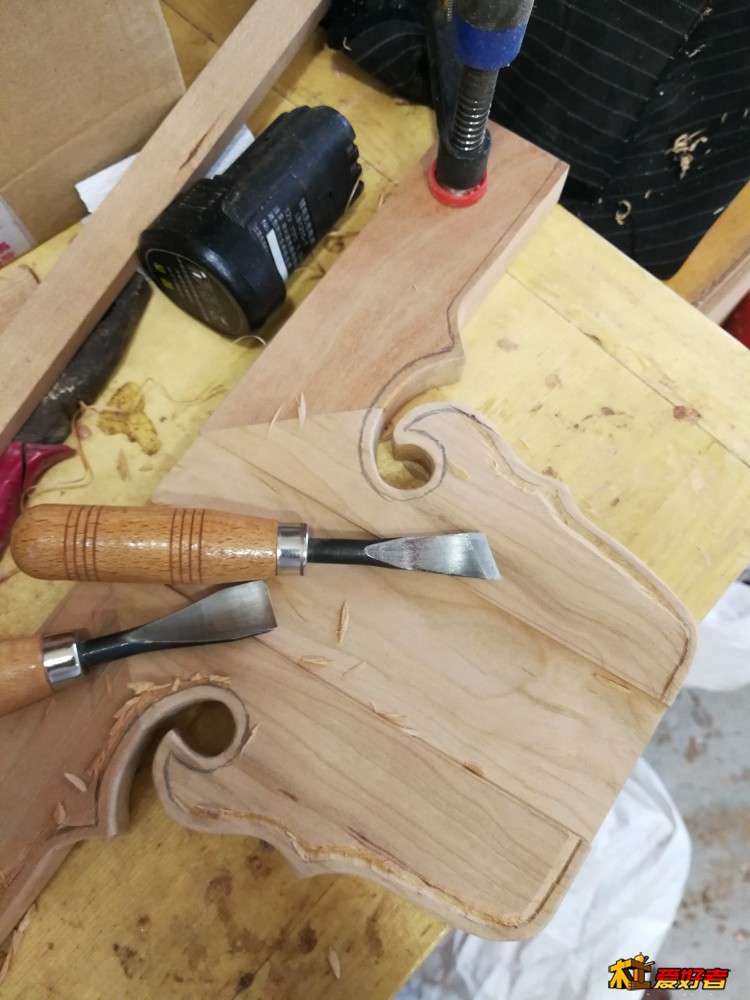

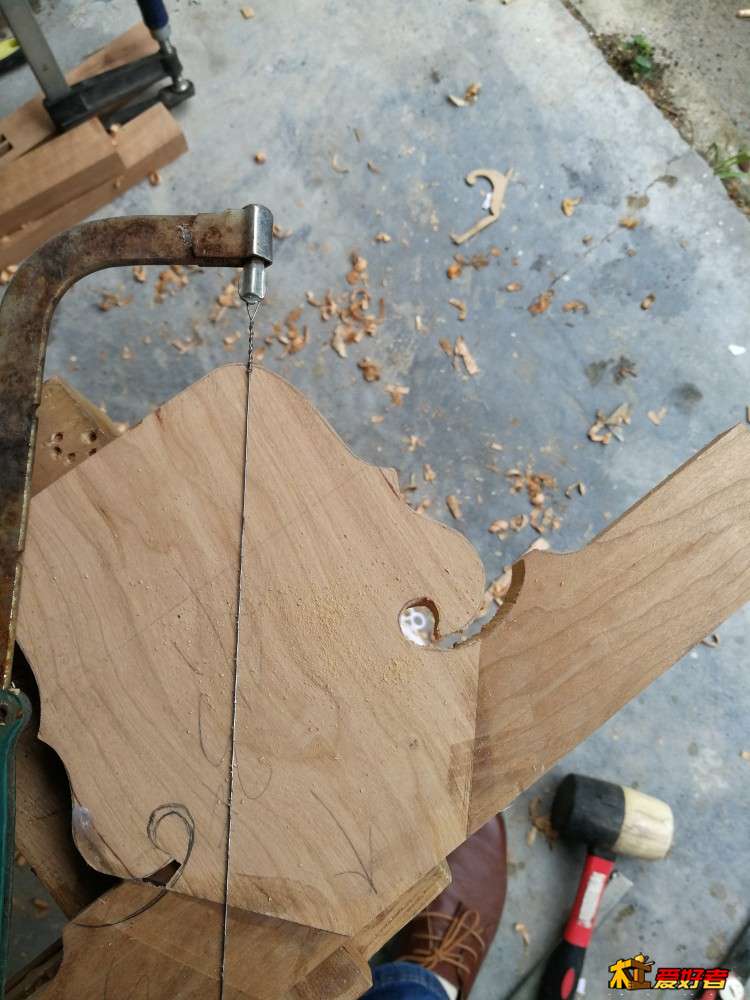

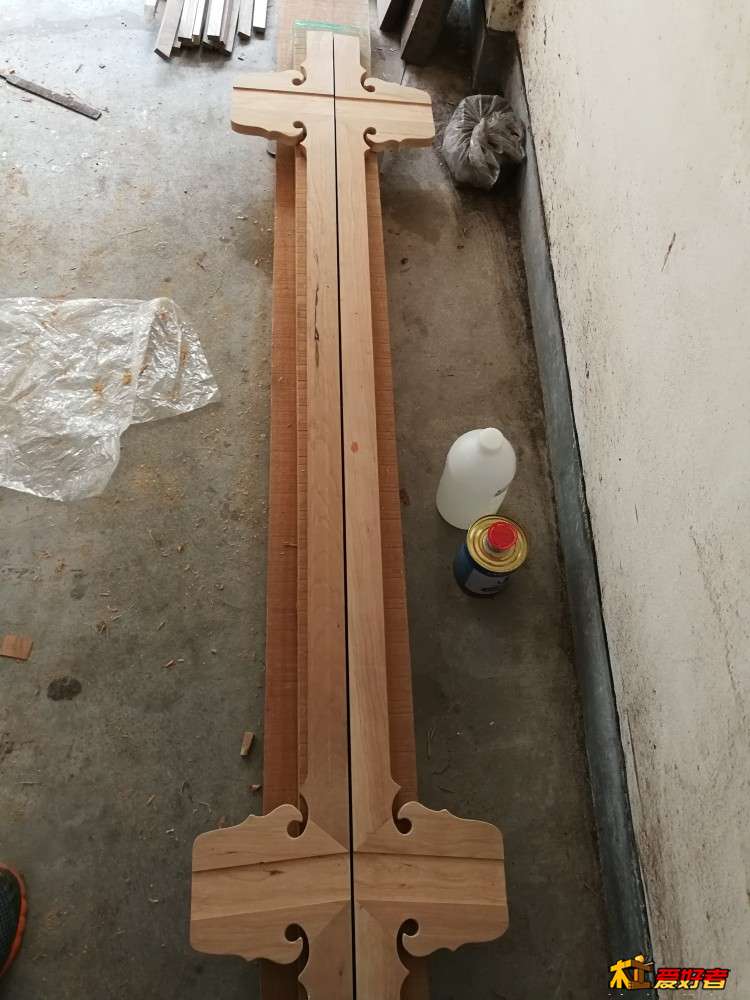

- j! A3 Z6 Q$ C& w# T$ G- ]3 k开始锯型修整

; q3 [" C/ F, Y
打磨
1 i) i& m9 ^" _/ V  g

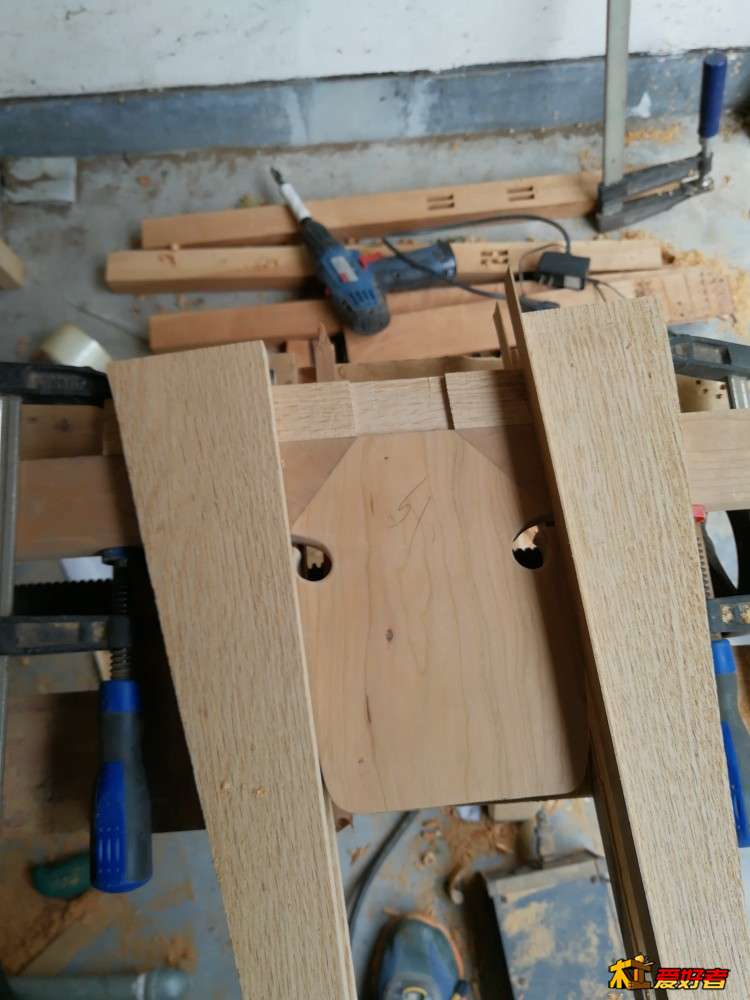

夹头榫，榫槽的加工，为了保证精度，做了个工装，装好后直接铣边机铣就行了，方便，精准。

2 d0 ]; h  X- X( u- h
铣出来的效果
2 \% h# H: _- {& f; C. l+ v2 z

5 x/ O$ G$ U$ U7 n

修线条了
! i" K1 y9 i3 {+ B* O1 c

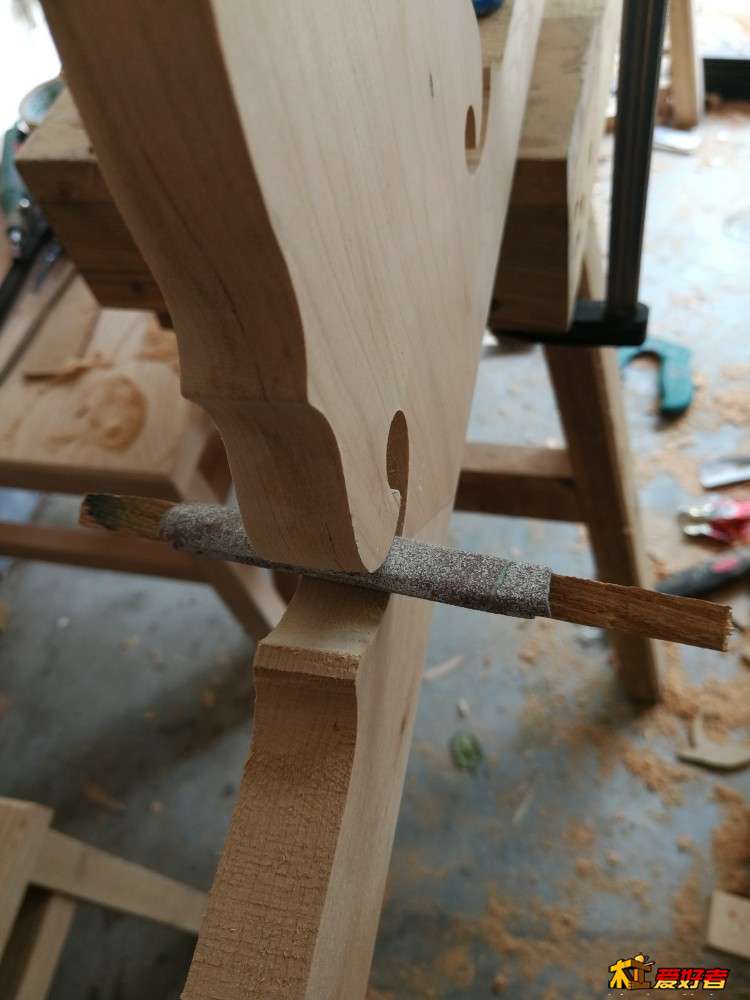

. t: g& N  a4 D' [+ Y这个打磨很麻烦，指甲都磨掉了好多
' m) r% ^. @* c1 q: U/ a

% u" x% l2 F+ V  l

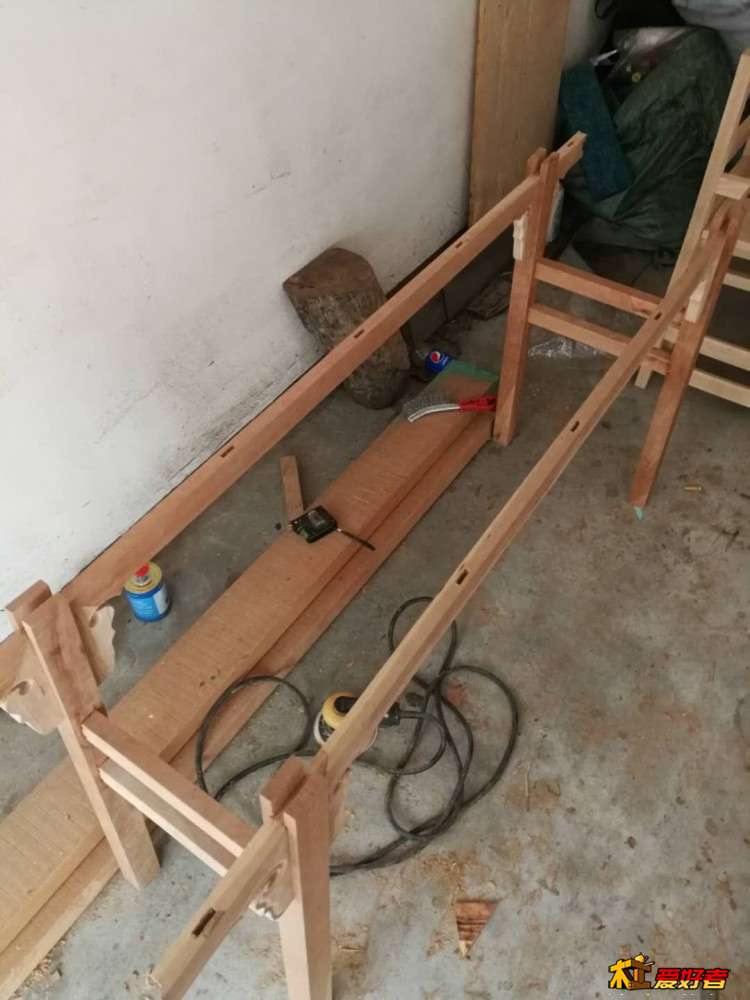

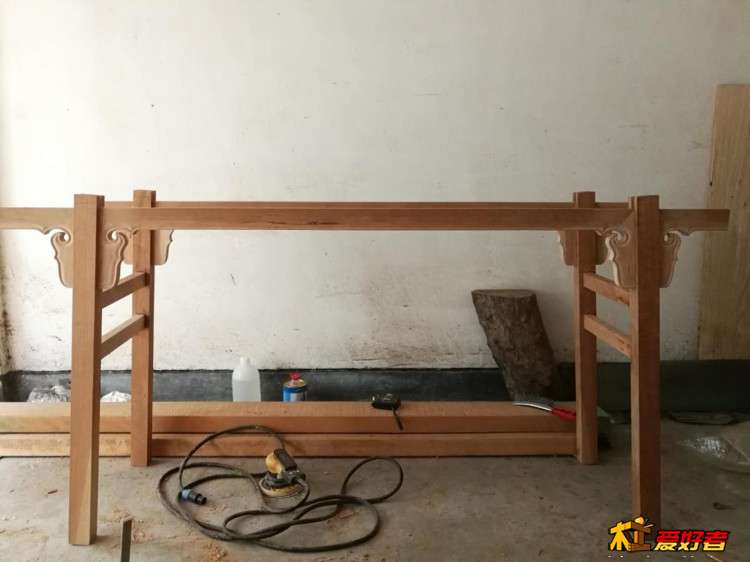

+ r, Y2 m3 }/ r! b上腿了
: K- ~7 o( J4 S$ z$ @% i3 M- R, l; {
6 w* h% \4 J. H+ ~

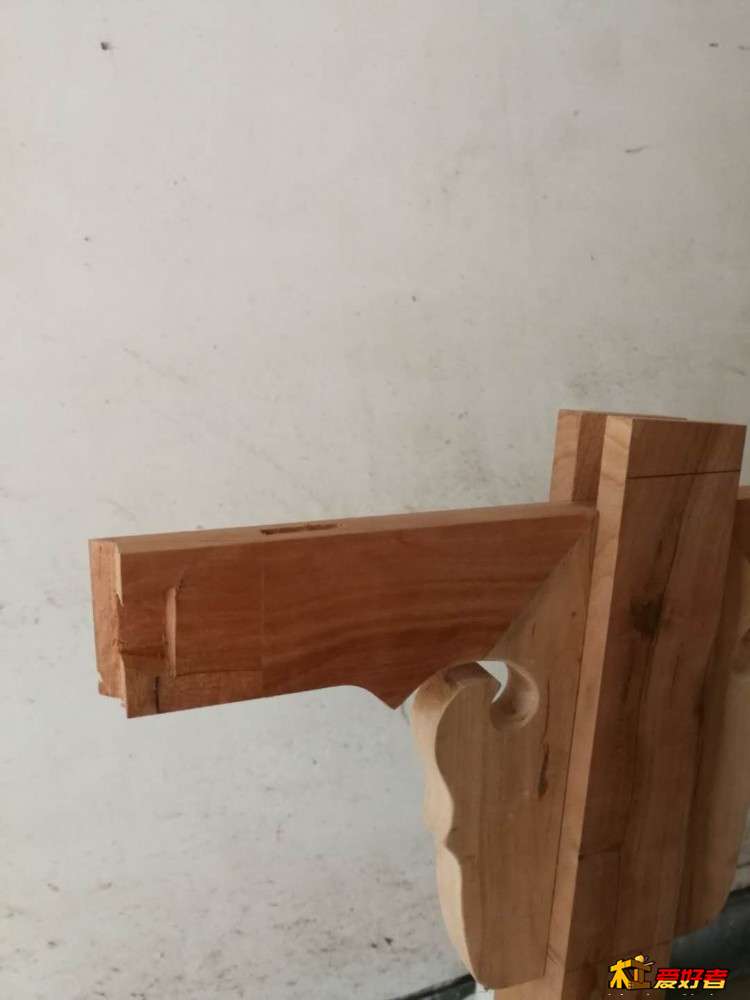

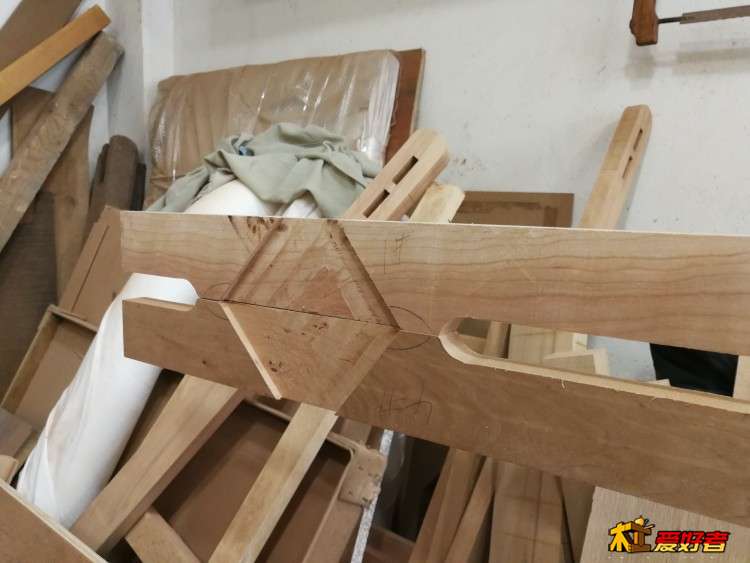

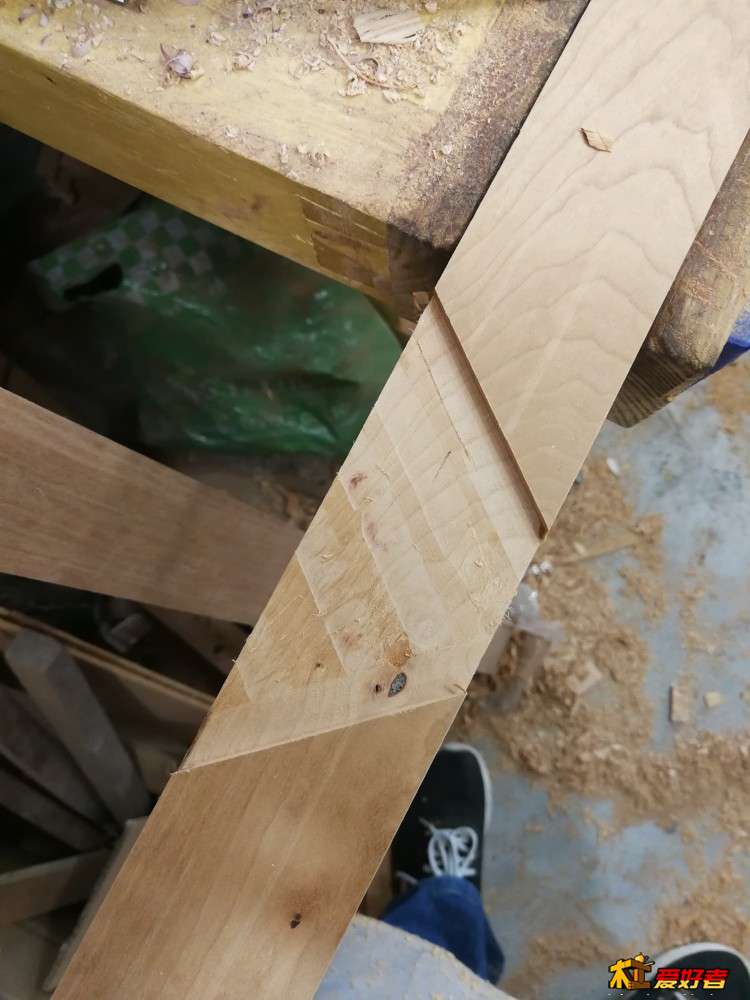

侧面牙条是45度拼接，内做燕尾榫，强度可以保证，外观漂亮。

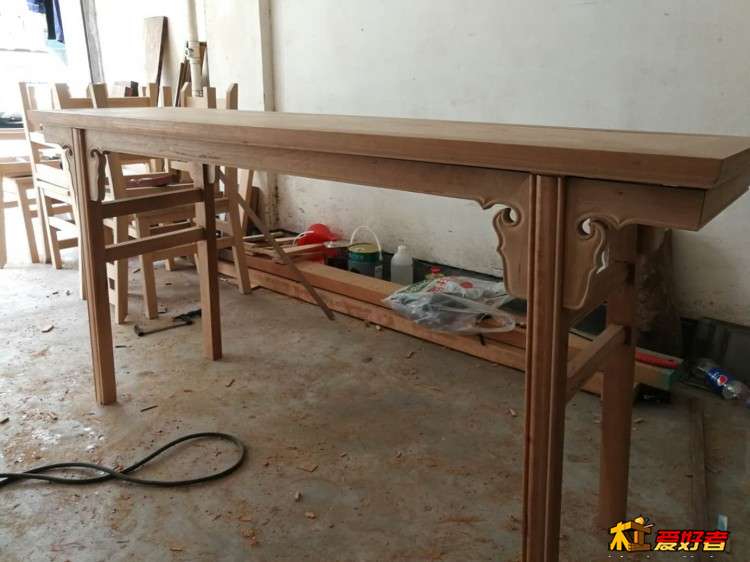

1 X, D4 {$ }$ R1 H1 Z' P试拼装了，

# p+ ^" ^7 M4 g( `, {$ @) p2 O2 k

5 A2 U* U, O+ e
1 B; N% B2 s8 ~( H# B# @/ K9 y

案面凿孔



! ?/ Z( ~/ n7 H" P试试整体的拼装程度



& D6 k; o4 o& R' O/ f开始打磨


! I9 Q' `, d, ~* H上油漆，面漆了，灯光倒影很爽。


工作基本完工，下面是部分细节。
' F2 @4 B) U3 o; x- P, C

" _  u/ g+ k! L3 c/ E

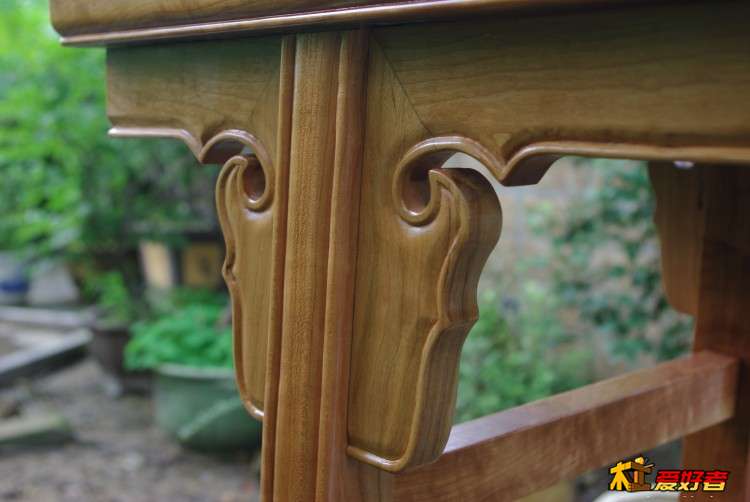

6 @% y% \" A- d& u% [; x这个牙条拼装还是有缝隙存在，不过活拆的，我还是可以接受。
+ B, J# r! U) k9 b' ?- F# E
# P5 Q# e/ c3 k/ {
# B& p/ ?, B/ r$ n% x" ?% w
综上所有制作过程的图片完毕。
有个爱好不容易，信民还给提供这样的大赛机会，真的非常不容易。祝自己玩得开心，也祝信民的越来越好！
