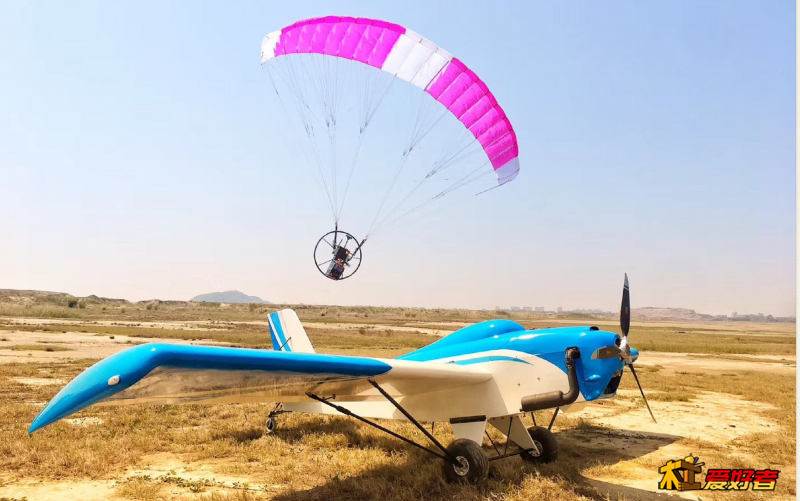

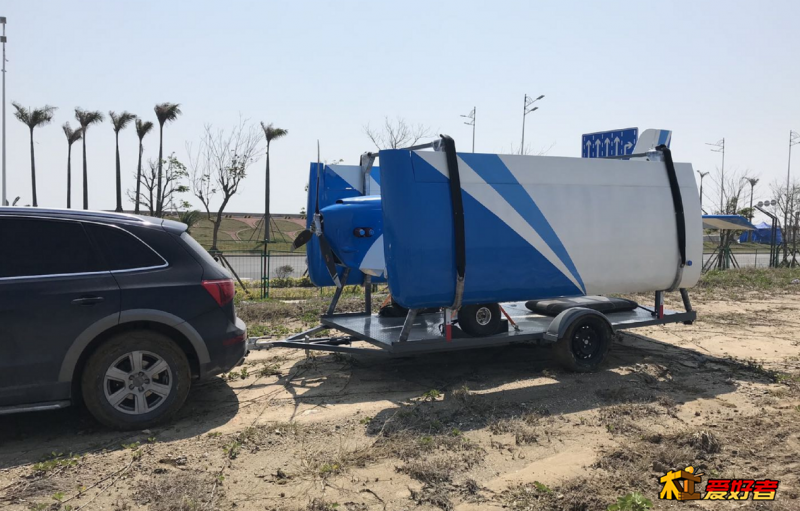

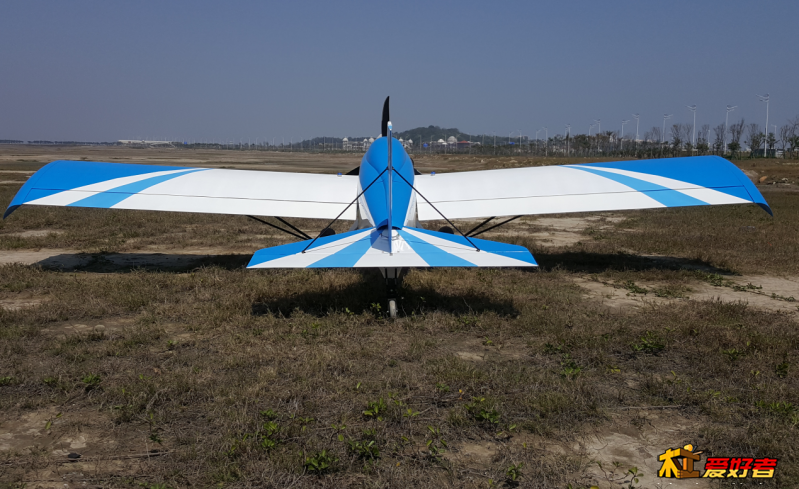

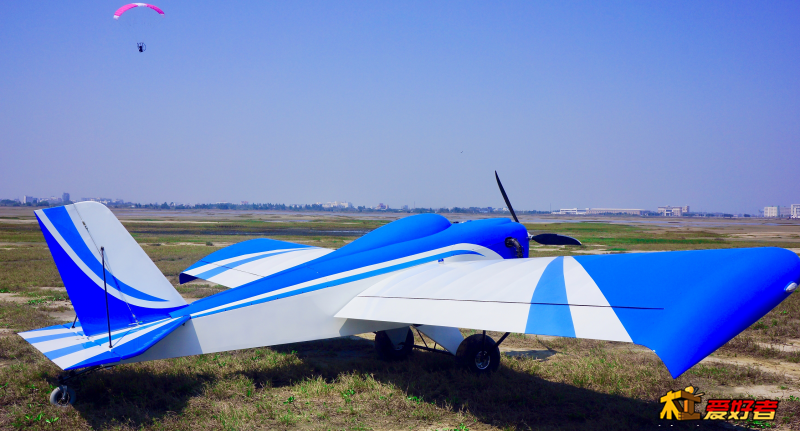

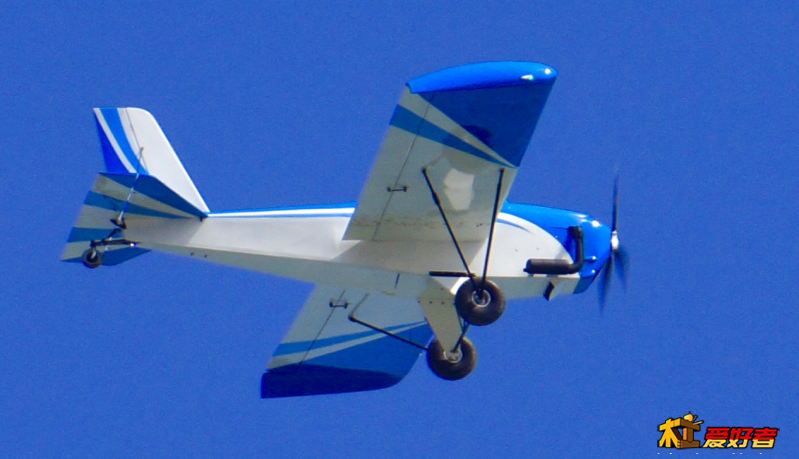

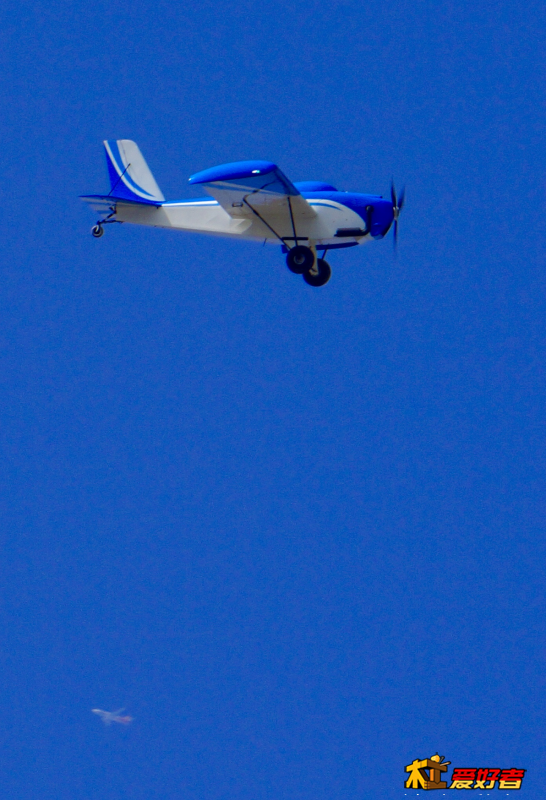

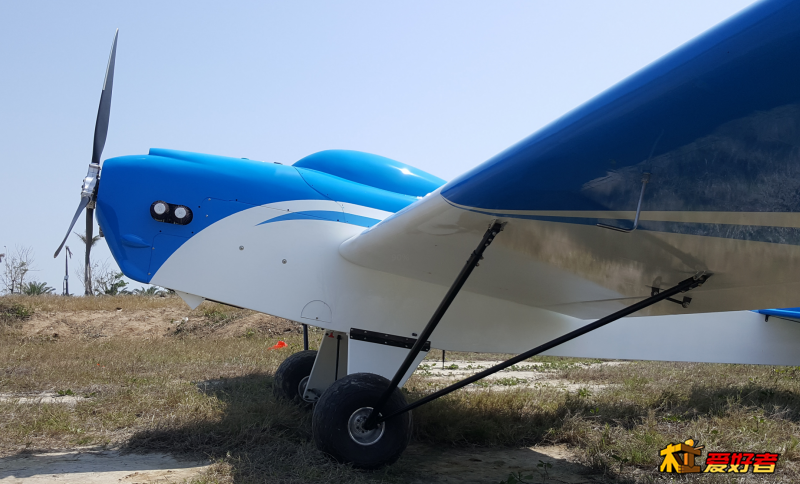

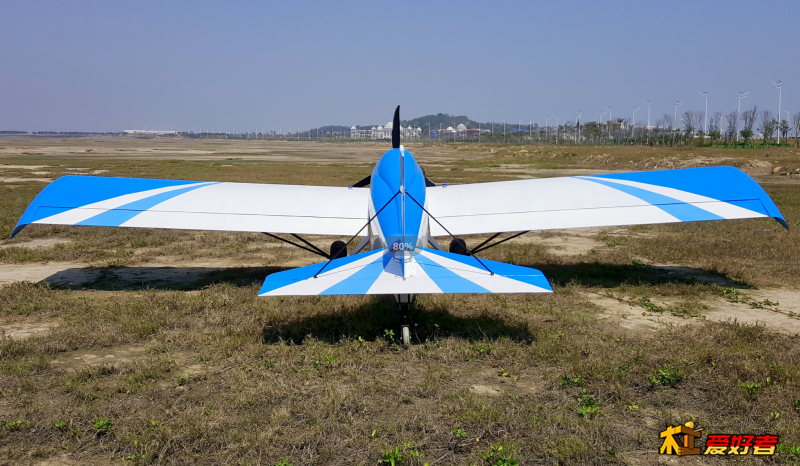

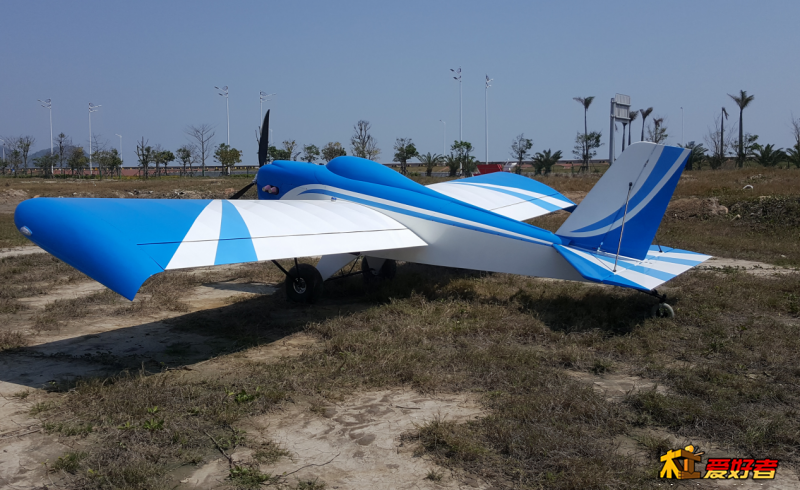

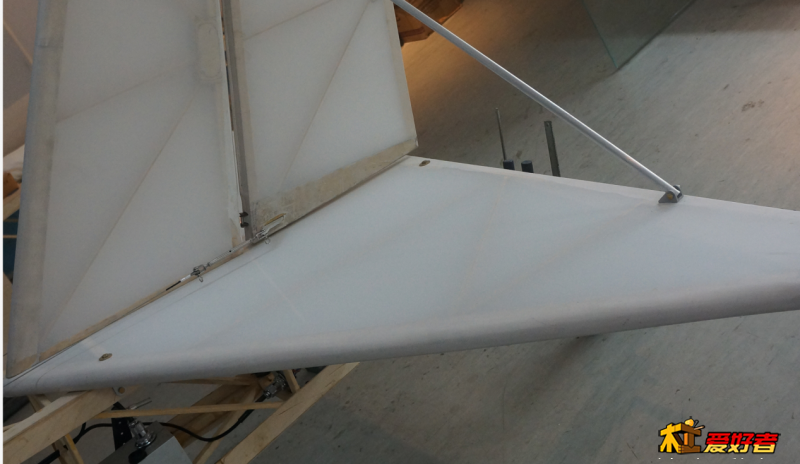

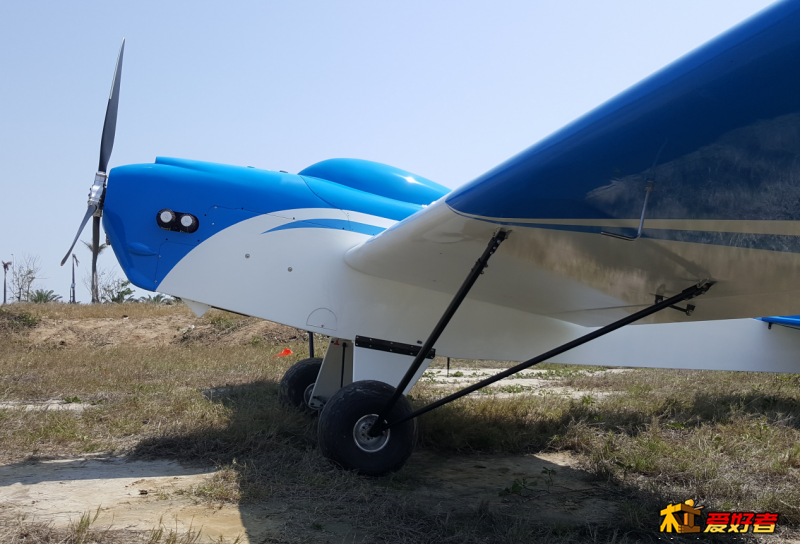

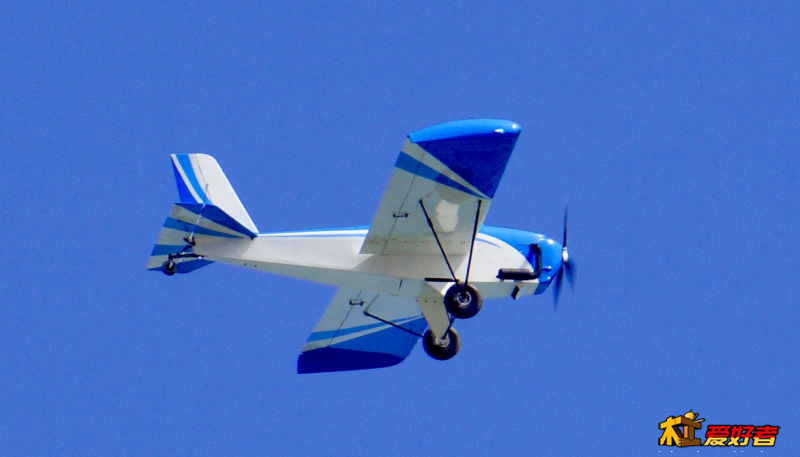

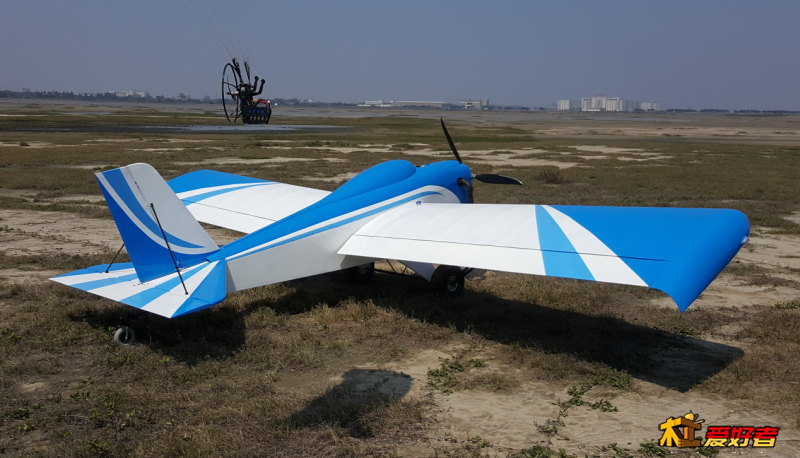

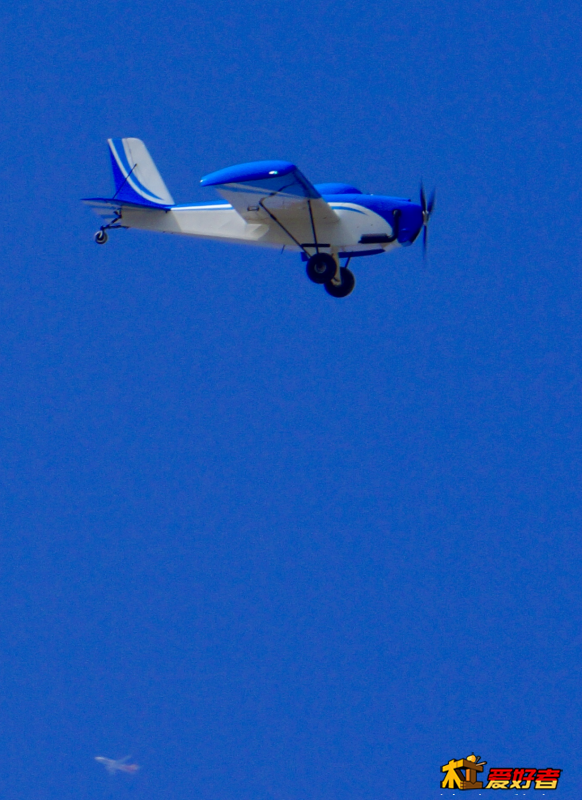

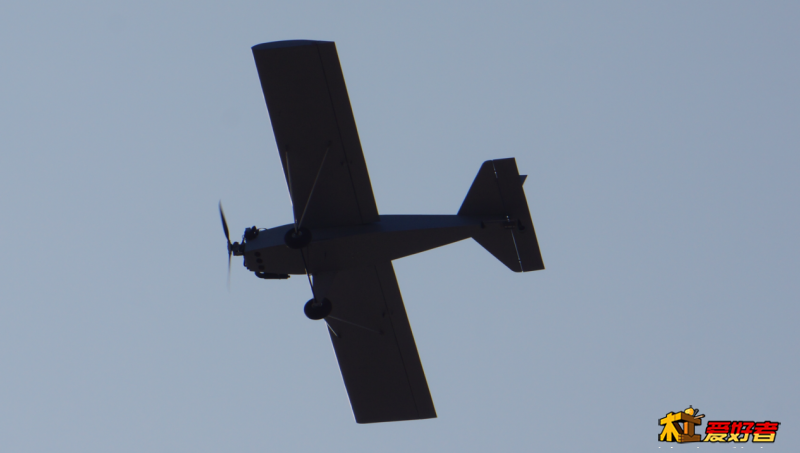

按照比赛要求，先给大家晒几张越野型固定翼飞机的照片！ 飞行视频也给大家奉上……

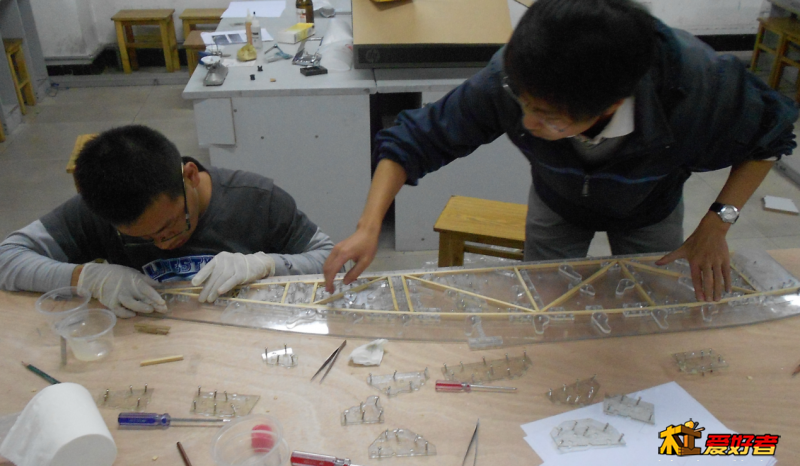

) b$ x5 Z# l, p+ W5 _; `& S- k个人简介 大家好，我是陈墨。木工论坛ID：墨黑黑。 我从小对天空有种特殊的情感，希望有朝一日能翱翔蓝天。但是因为眼睛近视，无缘空军飞行员。从此，立志要自己制造飞机，圆梦蓝天。终于在2010年考入于西北工业大学明德学院，学习飞行器制造专业。在大家的印象中，飞机都是铝合金，钛合金，碳纤维等高端材料，但是按这个标准，对于一个寻常百姓，是无法集个人之力，成功制造一架飞机的。因此，我参考学习研究了国内外各种型号的飞机，甚至包括二战时间的战斗机，认为用木头造出来的飞机，有诸多优异特性，首先足够的轻，方便加工，而且有良好的抗震能力，已经抗疲劳强度远高于金属。 克服了重重难关，以及众人的质疑。我成功制造了一架超轻型载人飞机，并成功飞向蓝天。让梦想照进了现实中，我也因此成为“中国大学生自制飞机第一人”！ 今年看到第二十二届信民DIY达人大赛，我思考了很多！在整个社会高速发展的今天，“工匠精神”的最佳代言人之一——手艺人的处境却愈发艰难，每况愈下？所以很感谢木工爱好者网和信民工具，能给大家提供这么好的一个机会和平台，让我们这些手艺人，能展示自己的手艺，做出新的尝试！同时我把我的故事分享给大家，一方面希望得到各位前辈不吝赐教；也希望能和大家一起，用行动去追逐自己心中的那个梦！ 这次木工大赛制造的飞机长5.01米，宽8.03米。自身重量180kg，可以承载160kg，起飞最大重量380kg。可在任意空旷场地起飞，起飞滑跑距离43米，滑跑降落距离55米。加载95#汽油，飞行高度可达3650米，20L油可飞行300km。可以用作旅游观光，物资运输，喷洒农药，航空灭火，应急通讯等多个领域…… 相信大家已经迫不及待的想知道，这个飞机是怎么造出来的！哈哈……那就随我的帖子，一起看看，这么个大家伙，是如何造出来的！

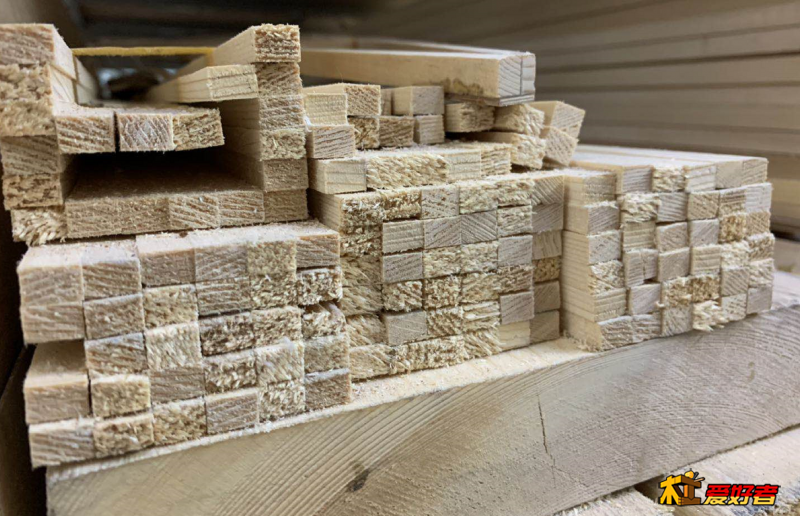

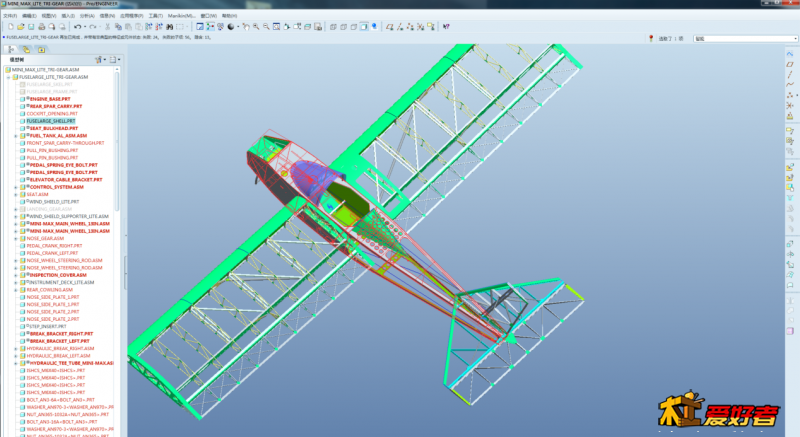

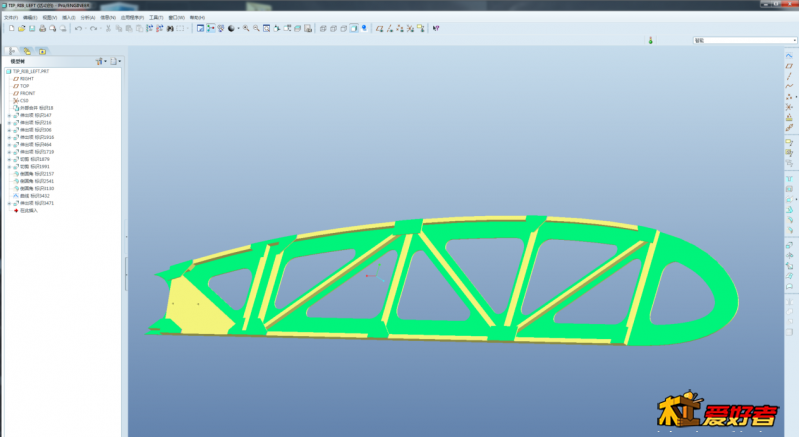

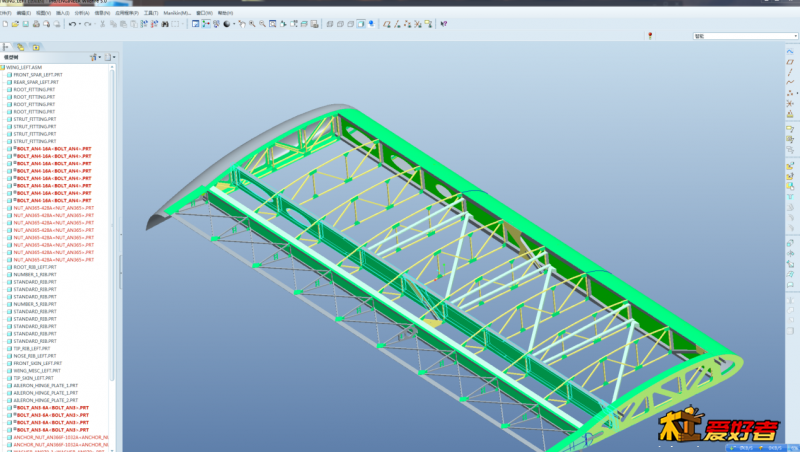

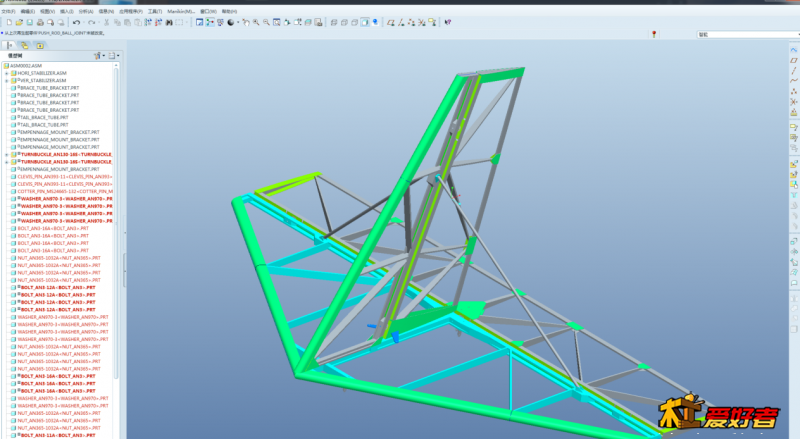

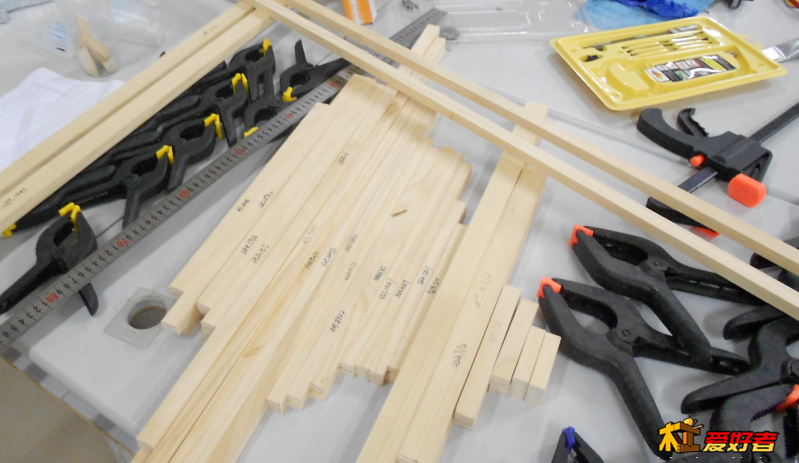

. N4 f- f$ `- O0 L! W9 T' a6 y- t$ W这是之前在电脑里已经设计好的飞机机翼的翼肋图纸。 根据这次的需要，重新组合升级成需要的机翼就可以，省了很多时间！ 面对着一堆枯燥的数据！但是也得仔细核准每一个零部件，毕竟飞机不是玩具，需要靠科学和严谨来保障整机的安全性！ 继续设计整理中…… 终于有个飞机的样子了！ 各个部件的尺寸也有了，材料清单也出来了，准备木材开料！嘿嘿……（小科普：本次飞机制造所采用的木材是进口的北美无节D&C等级云杉，北美云杉由于强度重量比高和减震性能好，所以常用作制造飞机和船舶。其物理性质如下：表观密度 430kg(kg/m3)、顺纹抗压强度 37.8（MPa）、横纹抗压强度 4.1(MPa)、抗弯强度 69.5（MPa)、抗剪强度 9.2（MPa)、劈裂强度 38.0（MPa)。 给大家看看开好的，码好的成品木条！ 工欲善其事必先利其器，还是先做个模具，才能保证每一个翼肋的大小都一样。

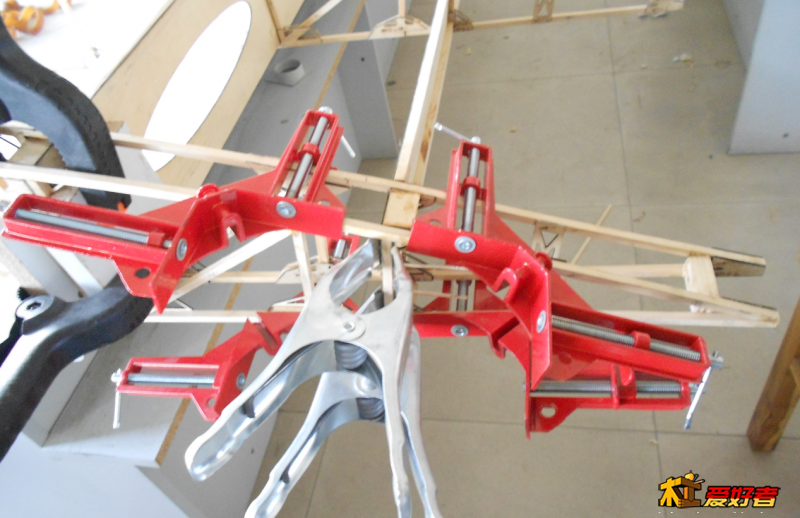

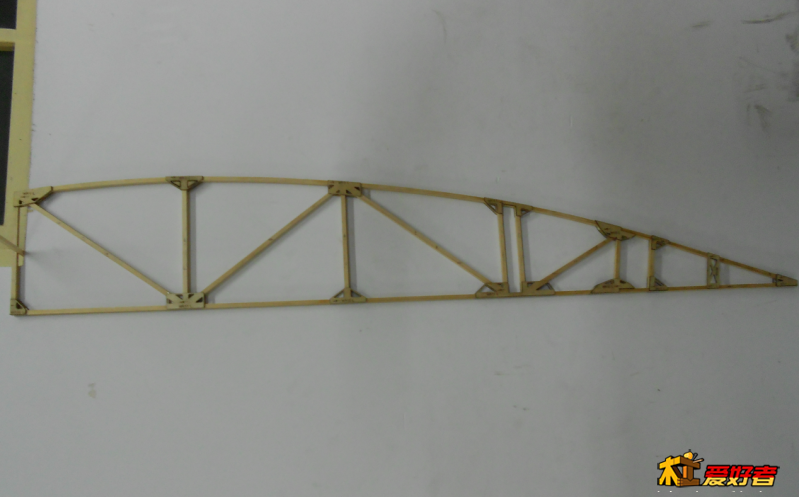

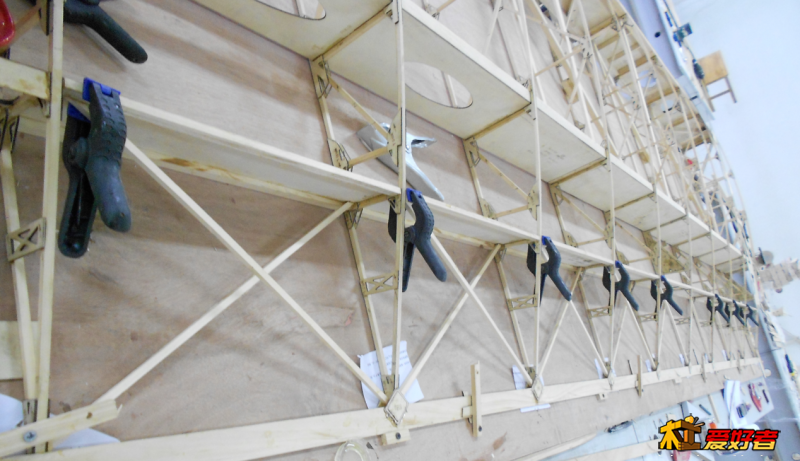

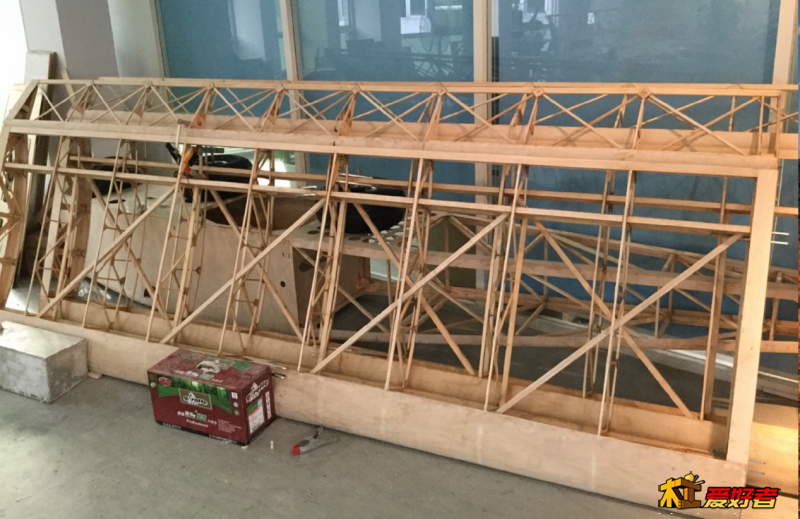

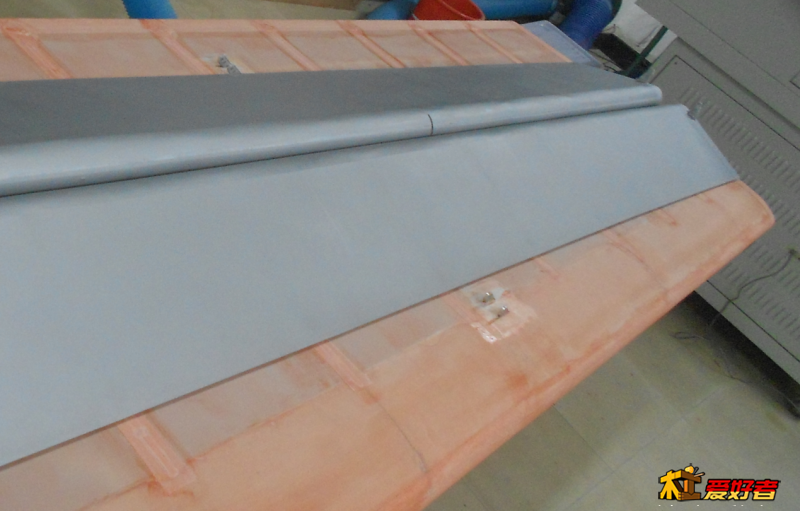

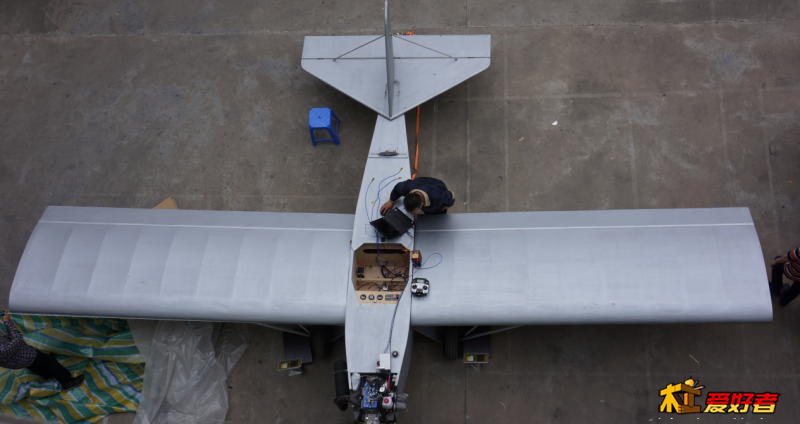

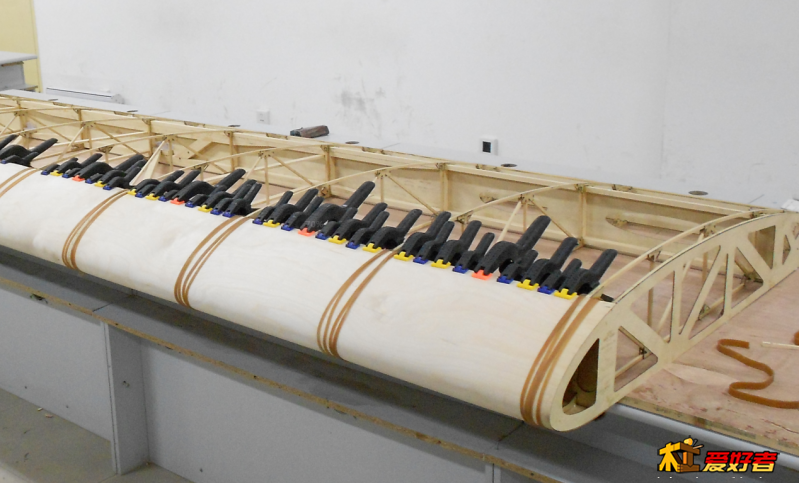

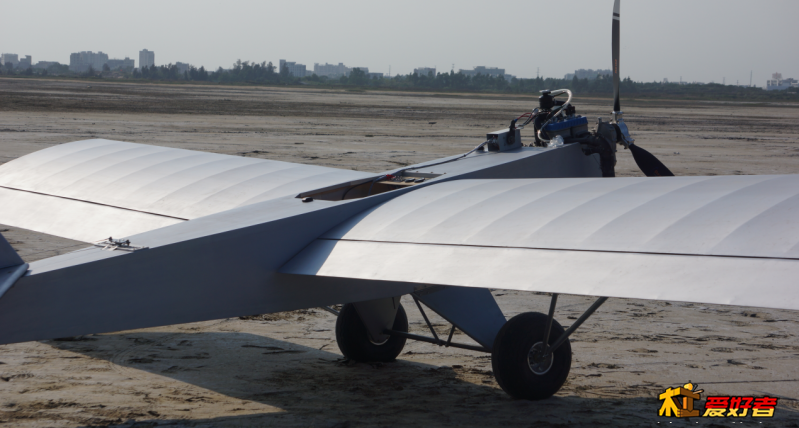

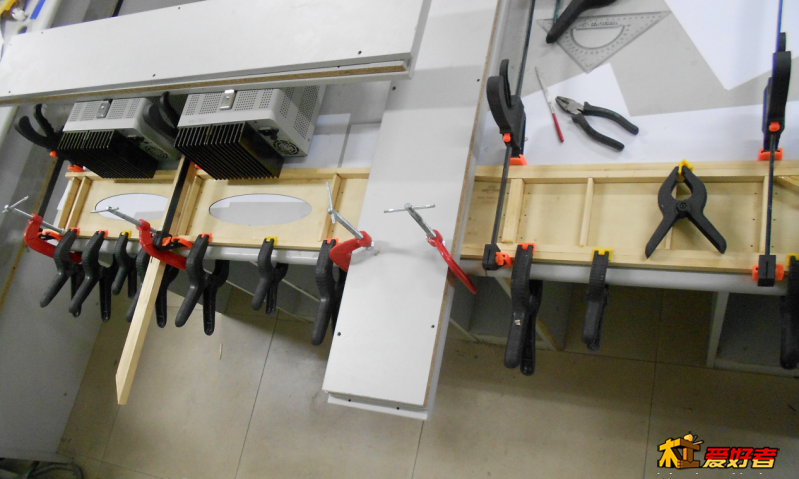

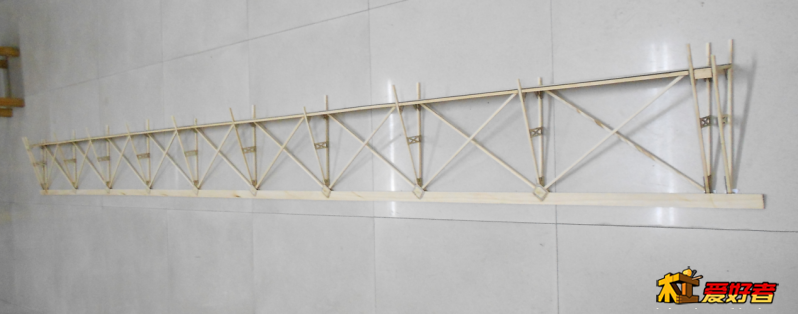

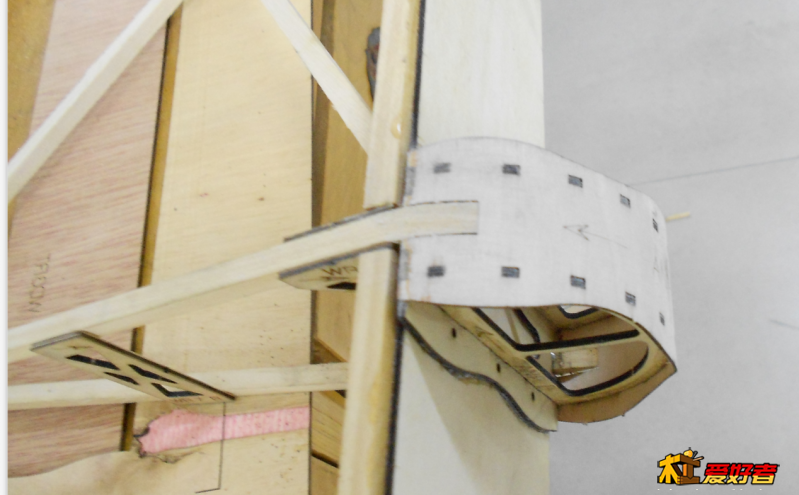

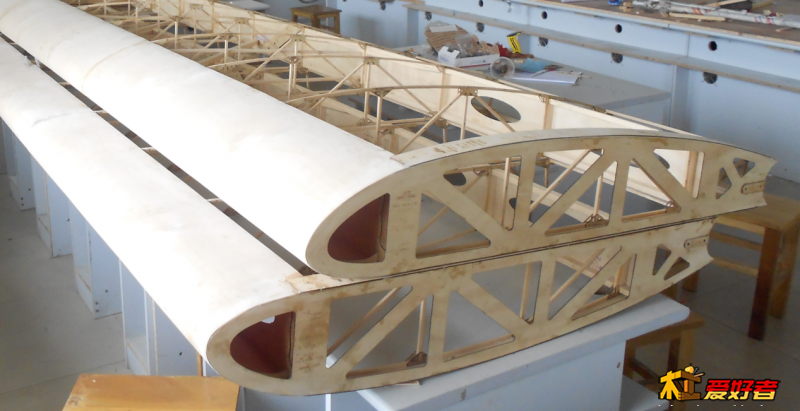

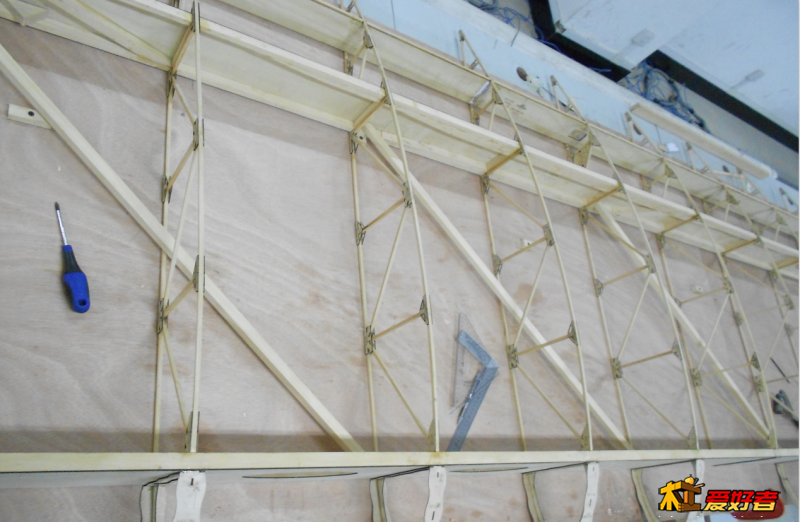

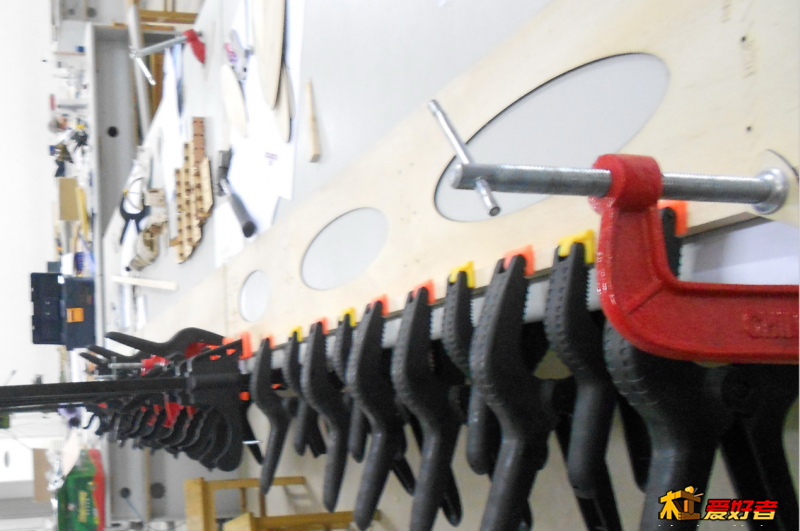

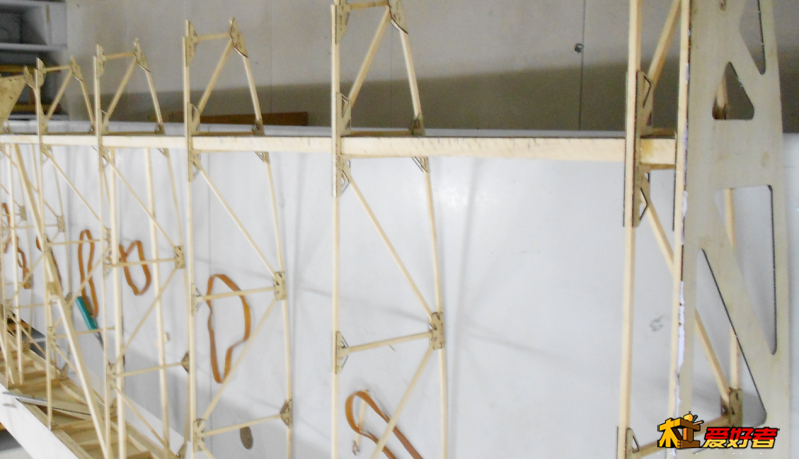

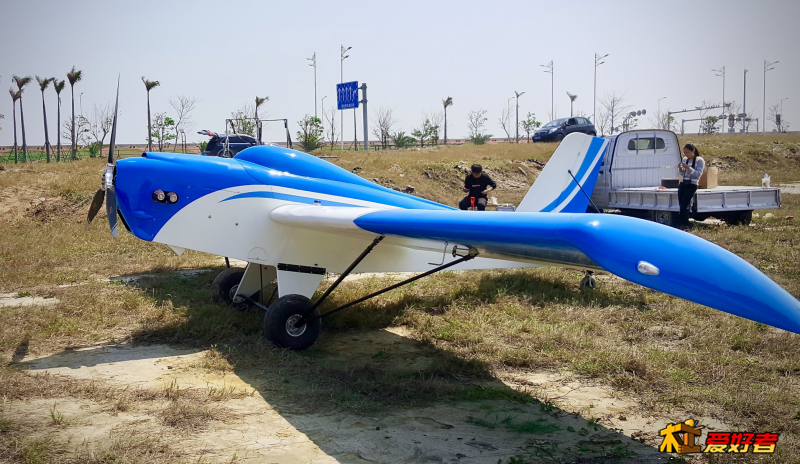

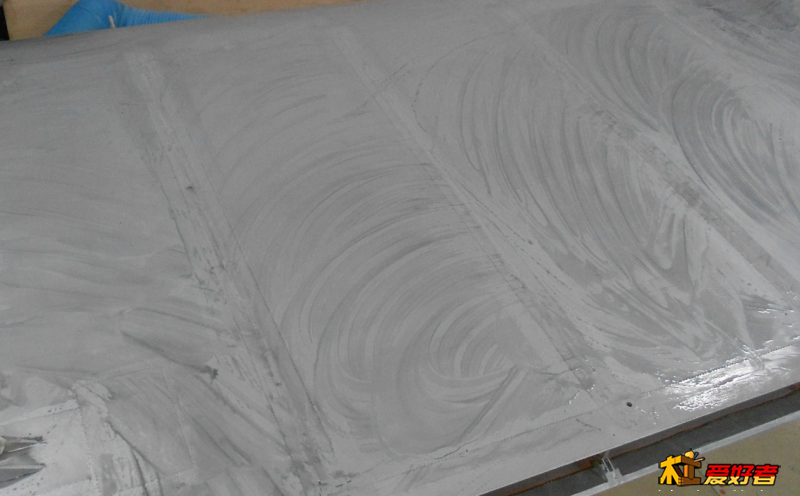

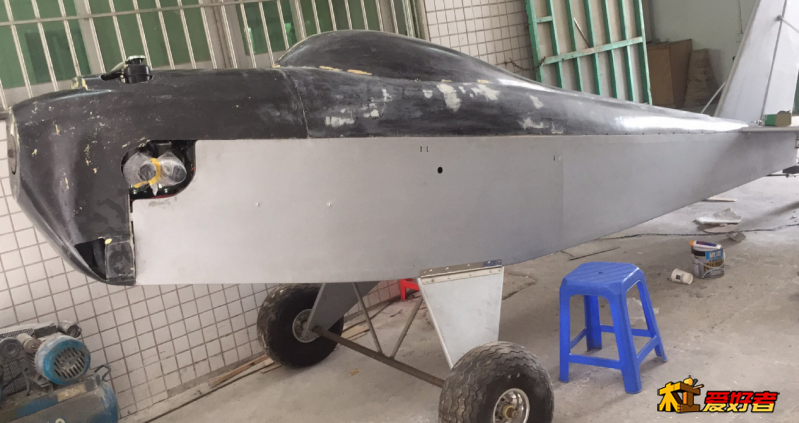

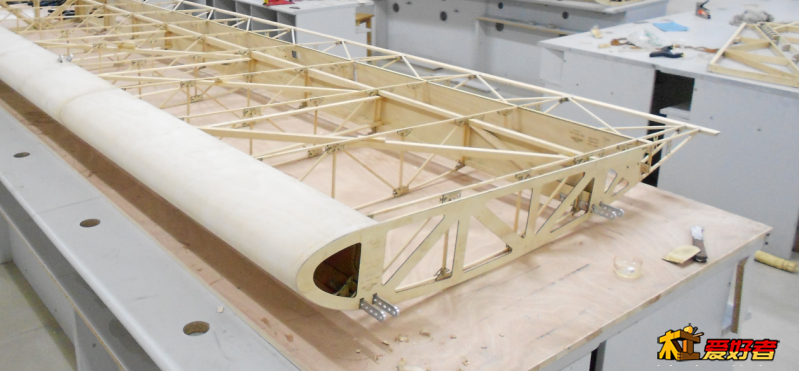

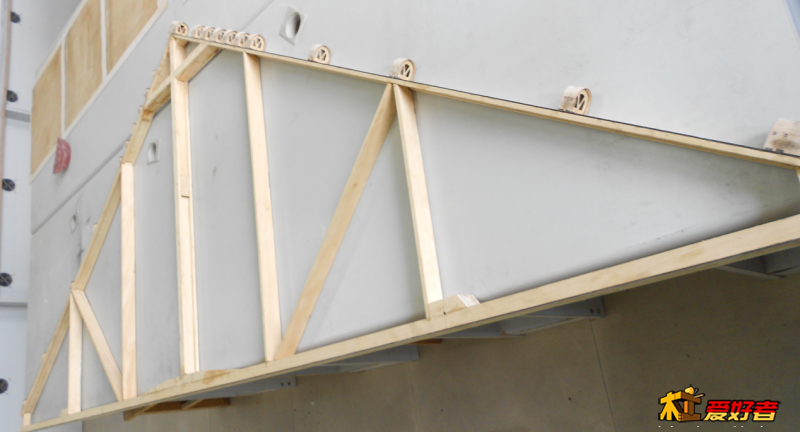

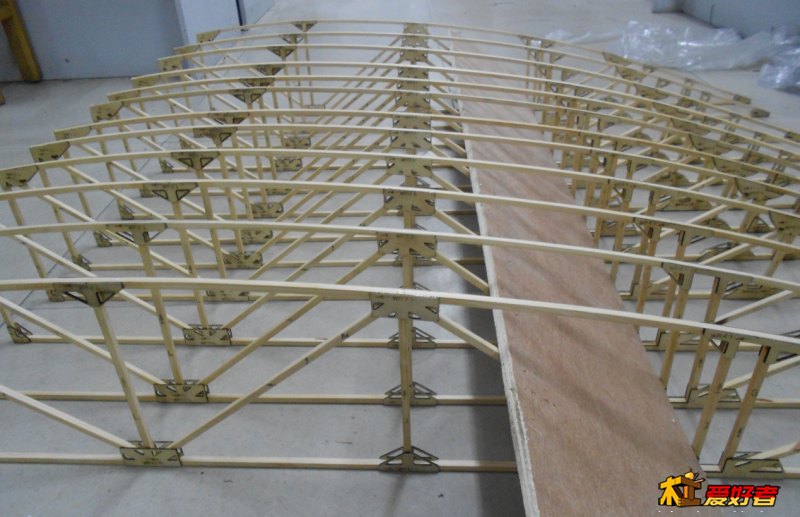

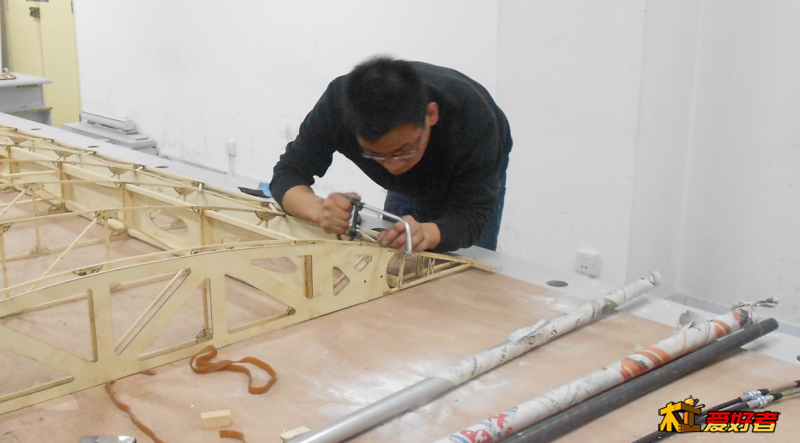

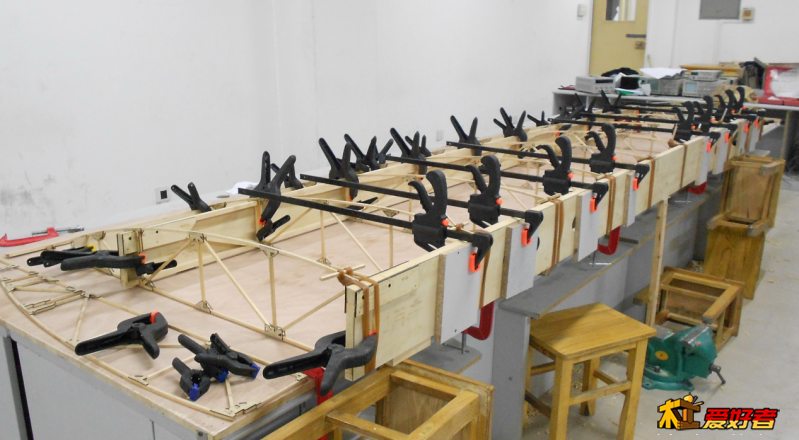

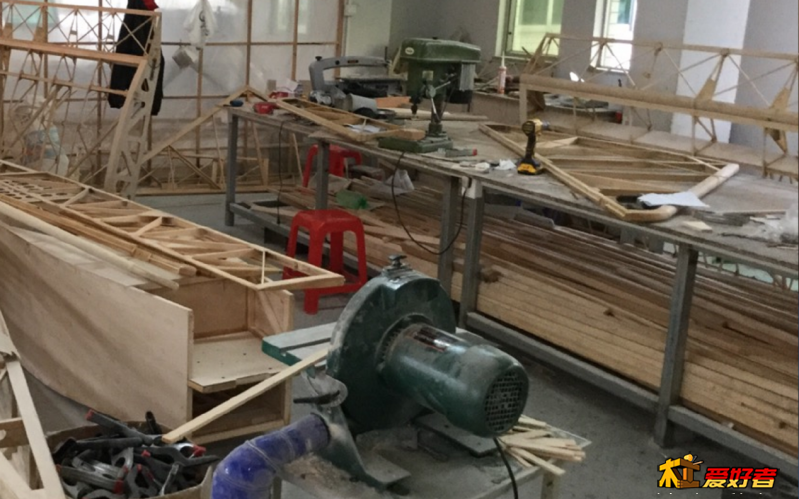

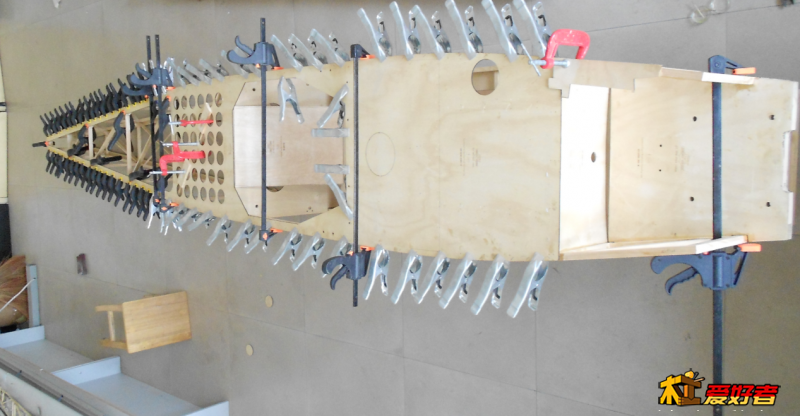

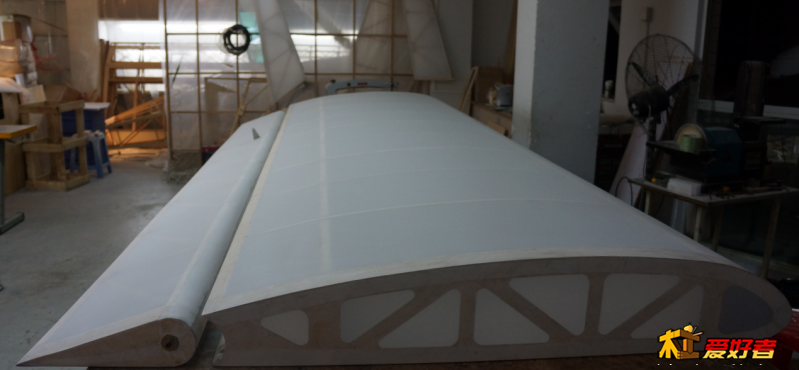

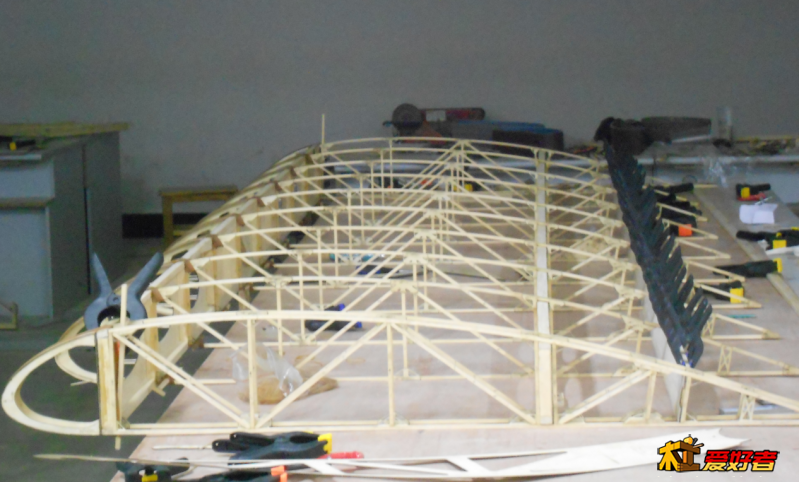

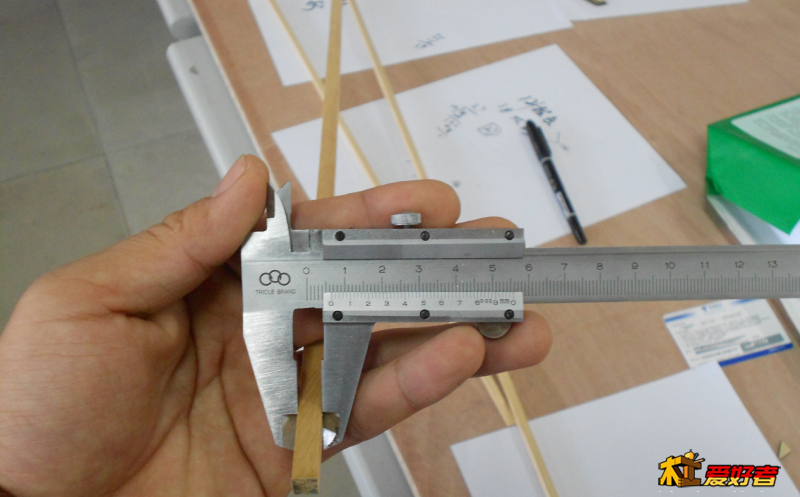

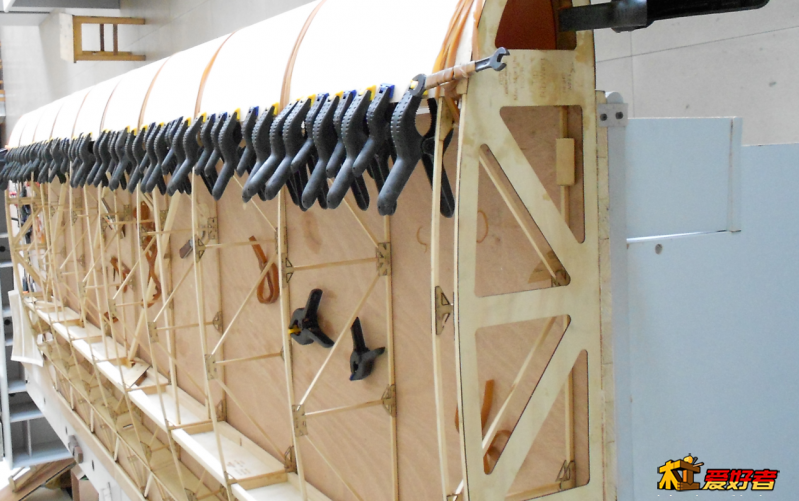

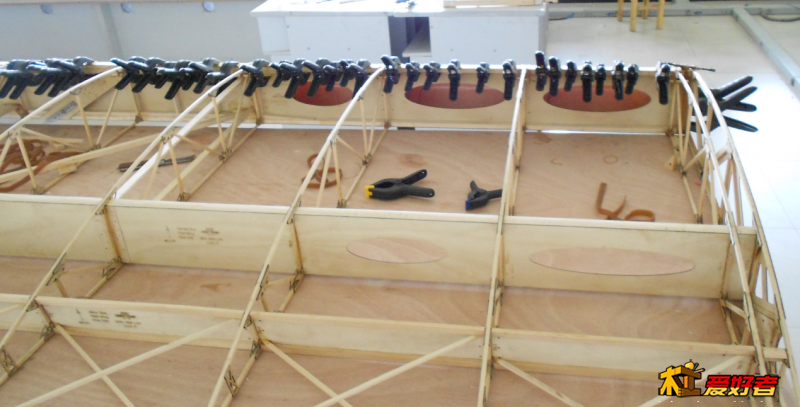

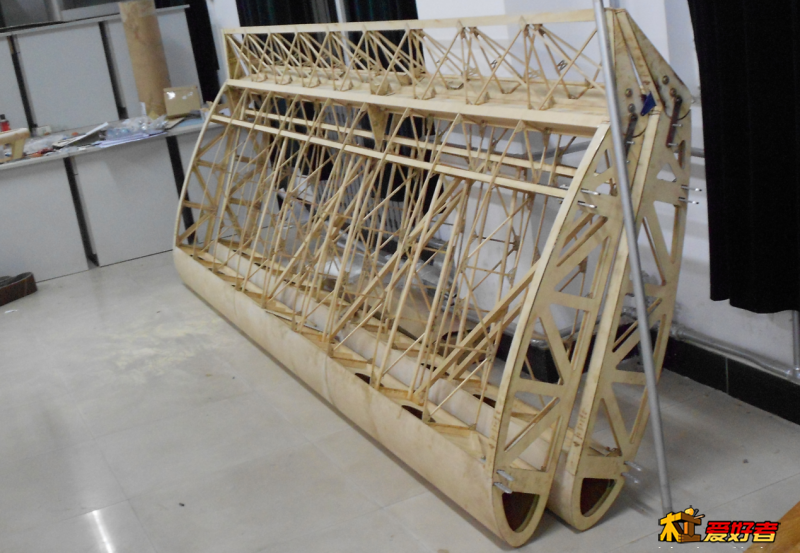

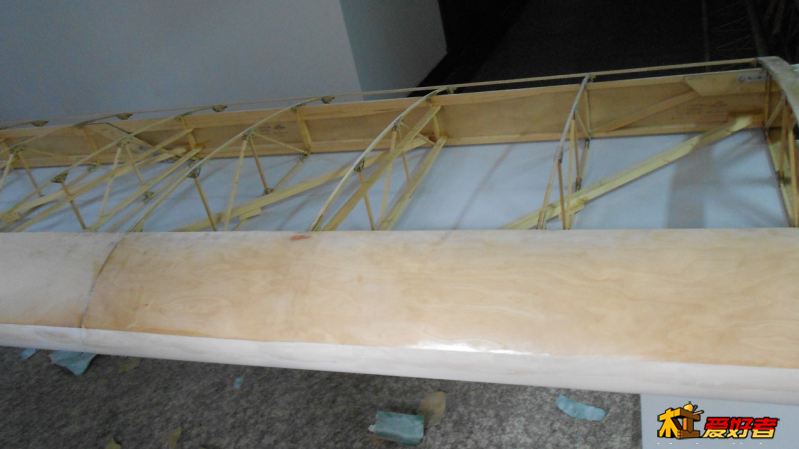

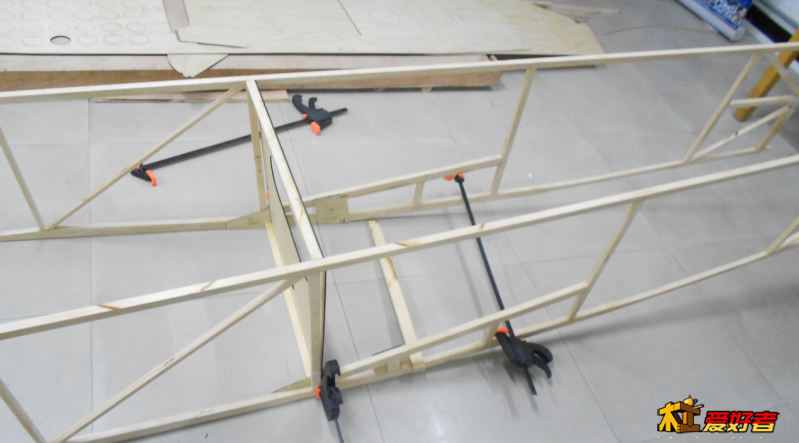

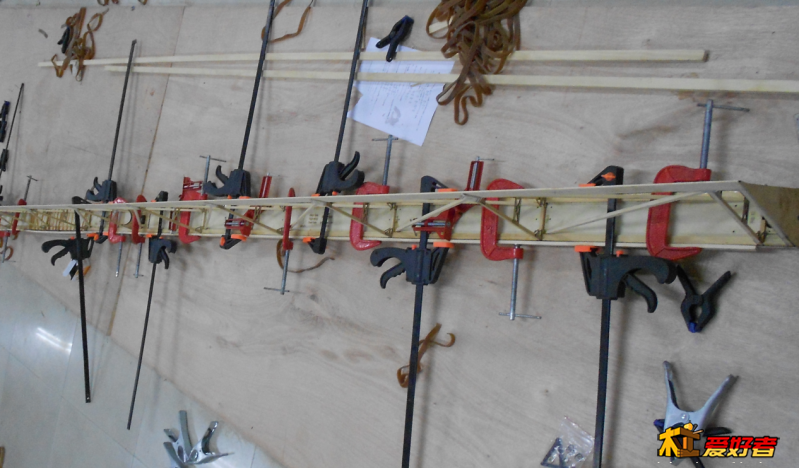

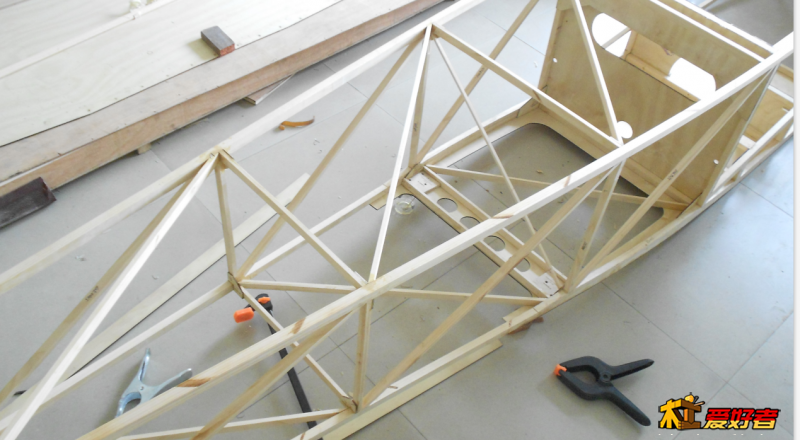

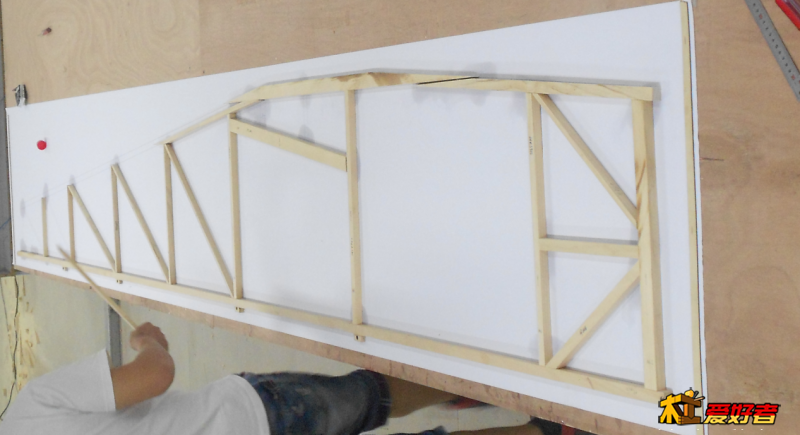

0 Z- W/ T# Q2 @* R2 ]2 {终于做好了第一个翼肋，还不错哦，加油！ 嘿嘿，肯定有人琢磨，这么细的小木条结实不，才6.35mm×8mm！ 或许这一根木条经不起气流的颠簸，要是一堆呢？ 没事，咱有一堆呢，一边需要12个。先做着吧！翼梁也得准备了，真的把能找到的东西全部都找了，压上去，就怕粘接的不好…… 翼梁在整个结构中的作用非常重要，机体结构全靠他来支撑！ 终于，机翼有点样子了哈，嘿嘿，要把翼肋穿在翼梁上，而且还要把前面也粘接到前面的翼梁上，我用了大量的F型夹！ 做几个斜支撑，要不然一拉就变形，虽然机翼越轻越好，但是也得保证基本的强度啊！对吧！ 细节一定要粘接到位，要不然天女散花了就不好玩了…… 就是有强迫症，非要把夹这么多夹子，哈哈，还是为了能夹得更结实！ 给前缘蒙上1mm厚的层板，整个矩形的机翼才算结实了，不会扭来扭去。 有密集恐惧症的慎入，我不是故意的，哈哈…… 该把副翼切割下来了，要不然，后面的不会动！幸亏之前涂胶的时候只涂抹了一半，要不然，修这个要整死我！ 切下来的这部分，看着是不是还很单薄，嘿嘿，不要急，还要加固的！其他的部分也需要修整下，要不然看着不舒服。 看我的…… 准备做机身的侧板了，先把各支撑条都切割好！ 然后就像搭积木一样，把机身两边的侧板先做好，当然啦，我还是比较懒，打印了一张一比一的图纸，直接铺在上面搞，哈哈省事！之前画图不是白画的。 哈哈，像不像在搭大积木！ 有人说我像是在做船，哥是在做飞机好不好，怎么变成做船了！严肃点…… 其实飞机的难度真的不大，大家能轻松的看到，大量的运用了三角形的稳定结构原理。 尾翼其实就是一个大型的三脚架，也做好。 基本的飞机翅膀算是做好了，该给翅膀穿上衣服了！当然，穿衣服之前肯定要罩一层清漆的，毕竟要让木材保持一定的水分，也要防止木条被水泡！ 突然发现一个非常大的问题，在这个培训教室里无法把整架飞机拼装起来！ 耽误近一个星期，终于找了个更大的，好说歹说，给我们腾出来了。先搬过去再说！ 怎么整理都整理不过来，感觉乱糟糟的…… 废话不说，抓紧时间赶进度！该修整的修整，该打磨的打磨！打磨量太大，新购了一台打磨机，哈哈！哈哈，大家猜猜看是谁家的机器！ 打磨完了，就要准备下道工序了！ 为了保证机翼在空中的阻力足够小，这层白色布一定要绷的很紧哦！要不然风一吹，哗啦哗啦响，既不美观，也影响飞机的速度！ 全部都要包裹起来！木条只是在里面起一个支撑作用。现在聪明的你一定明白啦，虽然木条这么细，但是利用的是和鸡蛋的薄壳原理一样哦，把力均匀的分布在木条的每一个接触的面积上。所以那么小的木条，能够承载几百公斤的力！ 要开始做打底处理了！跟汽车一样，也是需要精细的打磨！ 喷完底漆，拉到室外组装一下看看效果！ 虽然挺大只，也像个飞机，但是老是说不出来的土气！既然是飞机，还是先去外场验证下，能不能飞起来，在考虑后面要不要完善！ 哎呦我去，迎着小风，怎么一下就飞起来了！哈哈，爽歪歪！心里其实非常高兴！好歹最近这段时间没白折腾！ 回来还是越来越觉得的不好看，还是得化化妆，俗话说得好，人靠衣装！飞机也是需要打扮的！ 经过一星期的奋战，终于给飞机穿上了一个漂亮的新衣服（碳纤维外壳）！哈哈，飞机也是可以很洋气的！ 铛铛铛铛…… 激动人心的时刻到了…… 涂装好的飞机新鲜出炉啦！ 翱翔蓝天的姿势真帅！ 不仅在天上很帅，在地上跑的样子也很帅！哈哈…… 最后上一张，我和民航客机一起翱翔天空的雄姿！ 感谢各位前辈耐心的看完我的帖子！ 也欢迎各位前辈对我的不吝赐教！ 最后，预祝各位参赛的选手能取得更好的成绩！
