好多年前买工具是凑一年里的几个消费节，现在呢？基本不等活动了，早下手就早用，光阴最宝贵。最近的一次为自己木工房添置“新丁”还是3个月前的事，就是我的凿钻机。是信民的一款大号的家用凿钻机。其实我有它家小号的轻型凿钻机一直用着，但我放在楼上家里用（我不是阳台党，但我是个阳台党爱好者，今后会讲），并不在车库，而轻型凿钻机没有夹具，没有可滑动台面，没有机头倾斜功能，原地转头功能，机头拔高功能等等等等，于是，3个月前的我决定，入手大款凿钻机！
在三个月的使用中，也积累了些粗浅的使用经验，那我就和大家来讲讲我的理由和分享这些我的体会吧。
目前的我基本用这台凿钻机完成所有开榫任务，第一理由是它没有雕刻机的噪声，但和雕刻机比不足也是人所共知的，毕竟雕刻机高速铣削时榫眼内壁很光洁，凿钻机的开榫眼质量你要和手工比，这样就会觉得它真的不错！

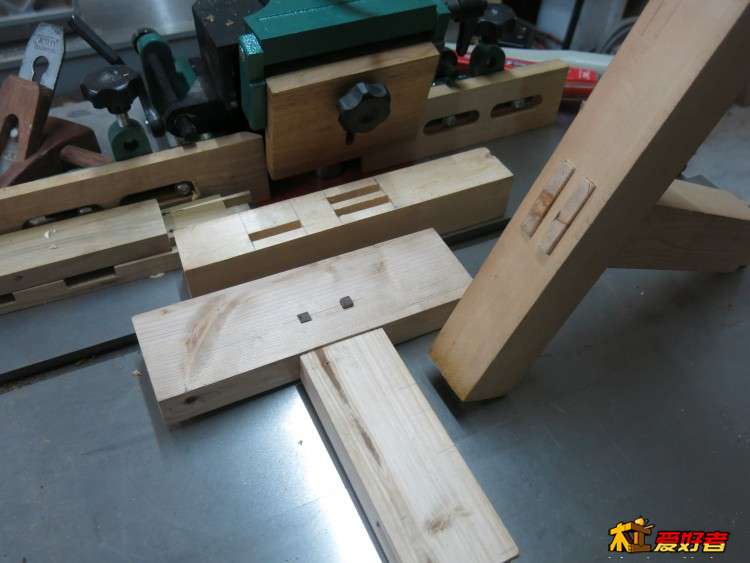

用凿钻机做的榫接
第二理由是，因为它机头立柱可以有很多操作，所以我几乎用它可以实现所有凿榫眼的方式，比如我视频中给大家展示了如何做一个中式三足圆凳，需要设计到60度角凿钻，11度凿钻，这些都没问题。

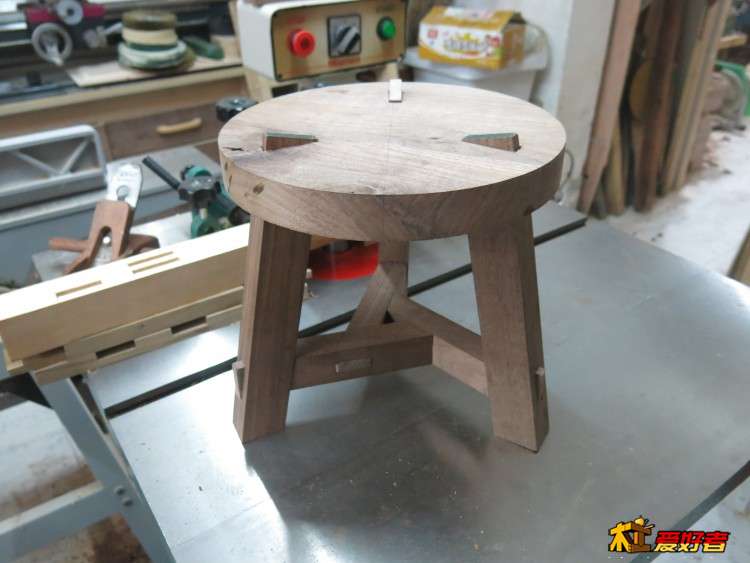

用凿钻机做的三足中式推磨圆凳，都是斜榫，利用机头可倾斜的功能
先上视频：
------------------------------
视频地址：https://v.youku.com/v_show/id_XNDIzMjIxMDIyOA==.html
------------------------------
一、装夹凿刀导套

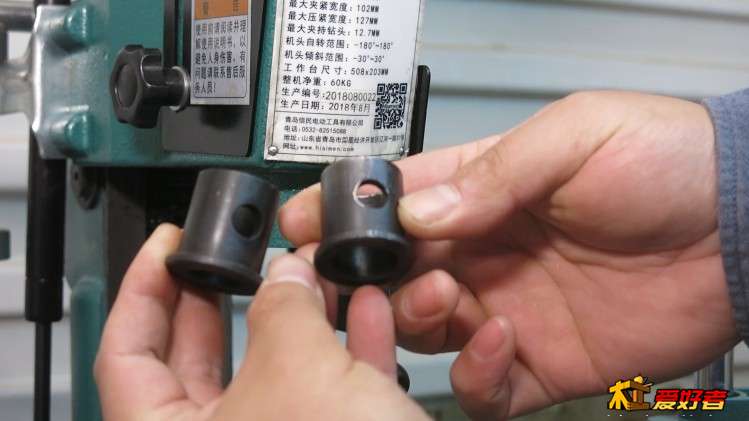

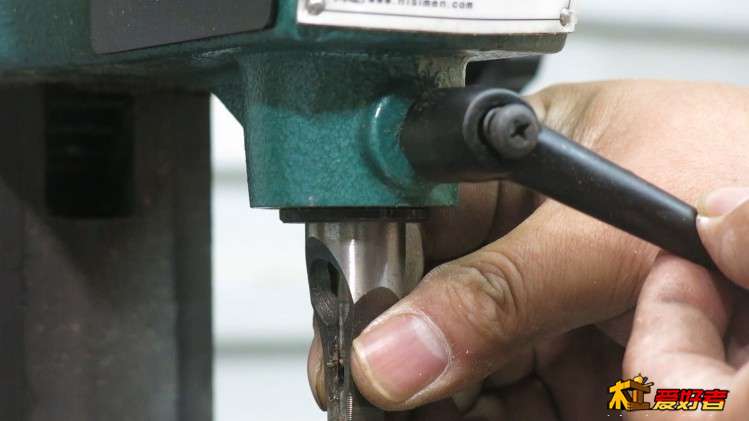

鉴于一般有两种柄径的方凿，机器也附带了两个规格的柄套。紧固方凿的旋把螺丝是先穿过凿套的孔再顶到方凿柄上的。
机器开箱已装好19.05mm规格导套，我这里只是自己主动敲下来演示装配过程

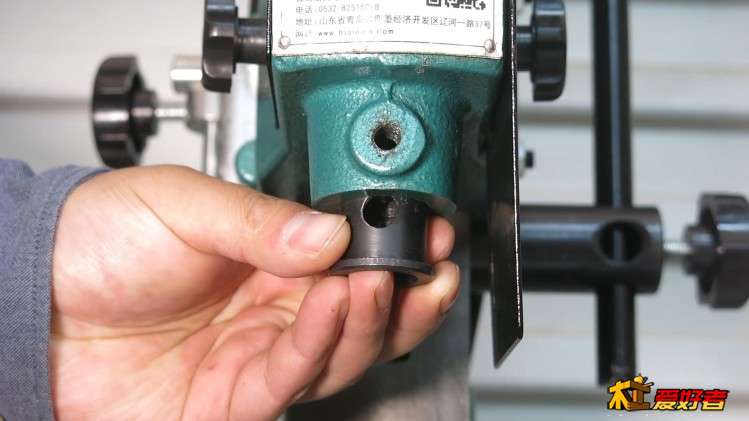

插入19.05 毫米的导套，这和一些其他凿钻机不同，它设计得很紧配，我拿木锤轻敲装入，我想这或许是为了怕它在装刀时滑落吧。务必确保内外孔都对准。
机器自带了一副12mm规格的凿刀，品牌是台湾的名山，市场上属于性价比很突出的一款。
二、安装凿刀小技巧
装错有什么后果？后果就是压不动木头，刀头排屑不畅，刀头发热发烫直至发蓝了，最后你就在“钻木取火”！

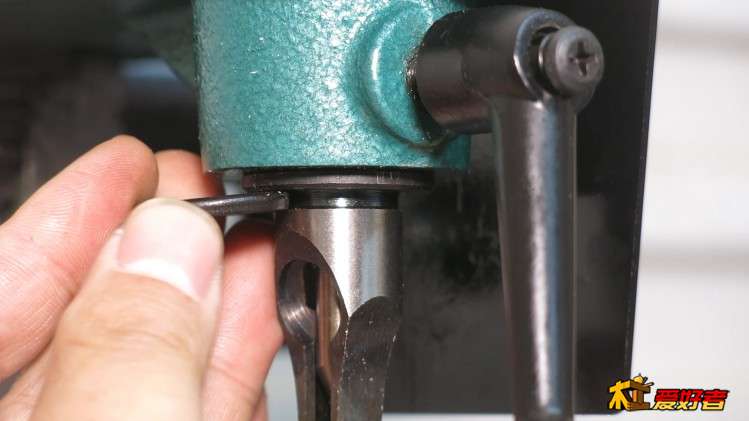

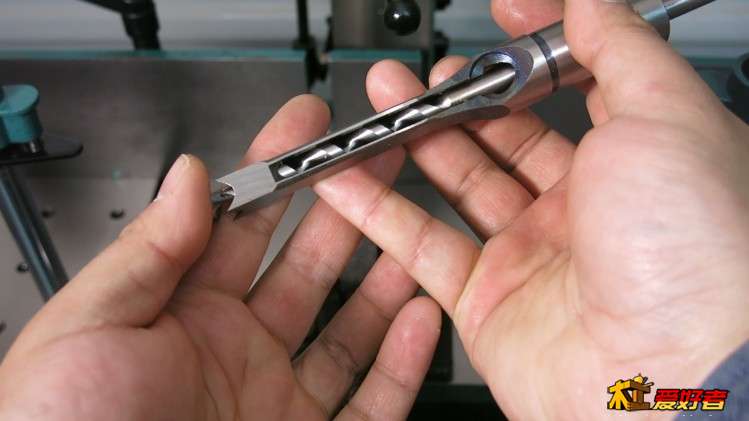

正确安装这里有个装配技巧，我用一颗厚垫片夹在导套和凿刀装配处之间，紧固旋把微微拧紧，这个缝隙是为了让中心钻和方凿刀之间有个落差，便于排屑。

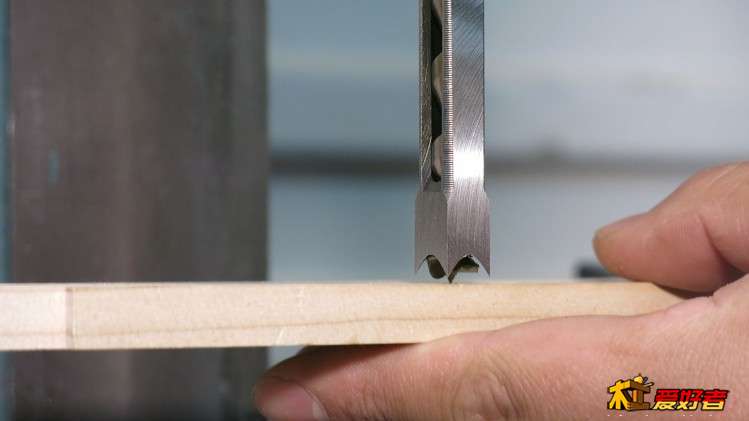

用木板把钻头顶到和凿刀齐平
这时再把凿刀推上去碰到导套，这时靠这个先后装配顺序让钻头和凿刀形成一个正确的高低落差，这能有利排木屑和防止钻头发烫。
三、凿刀与靠山的平行度设定

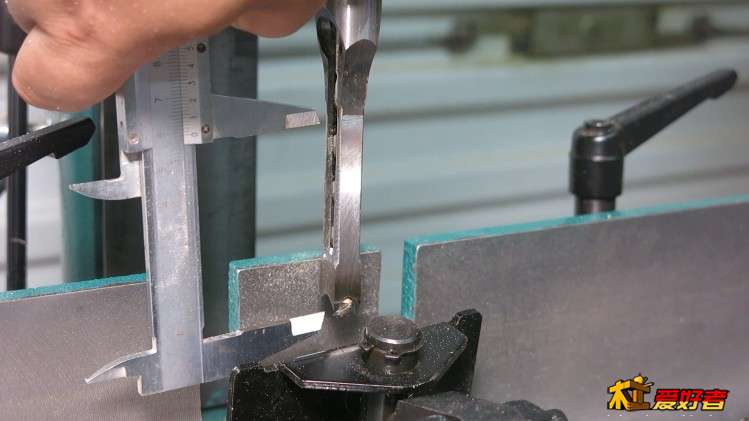

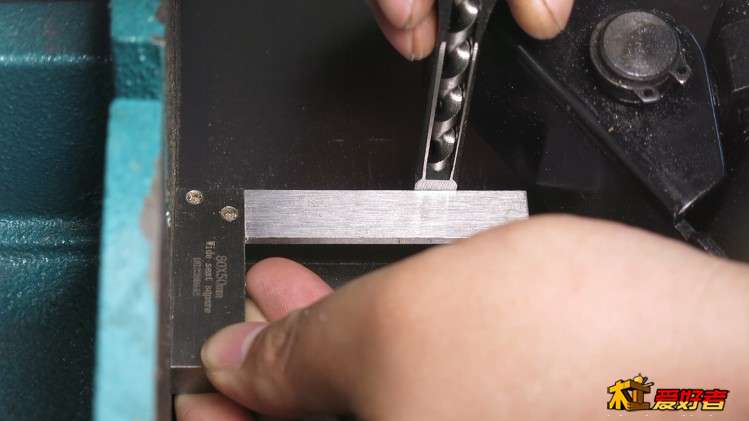

把机头降低，锁定上限位套让机头不回升。拿直角尺靠在台面靠山上，检查并调正方凿刀实现和靠山平行。这是说明书提供的方法

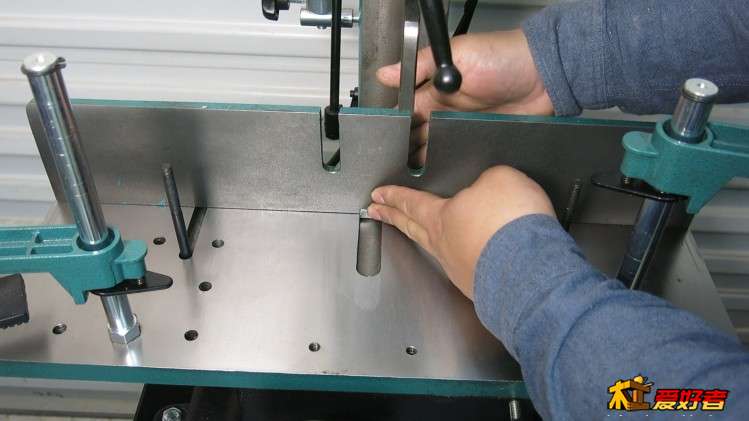

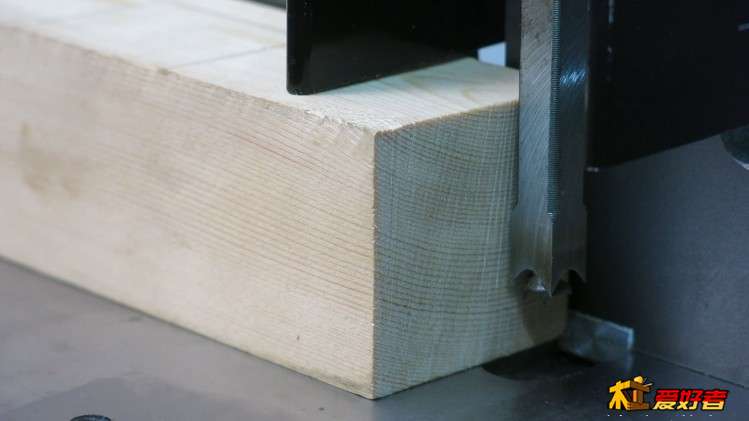

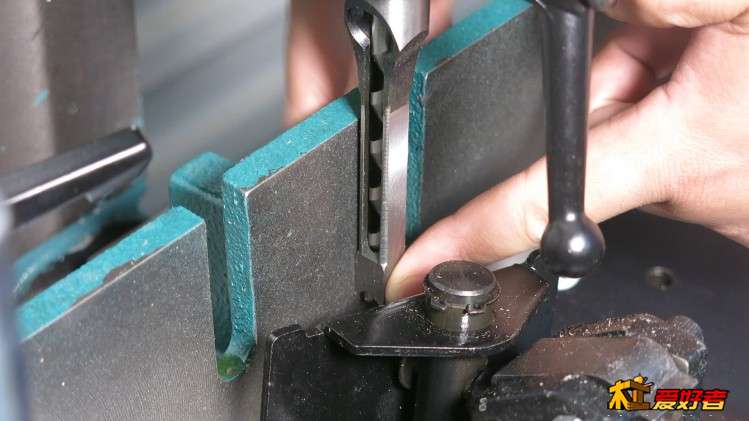

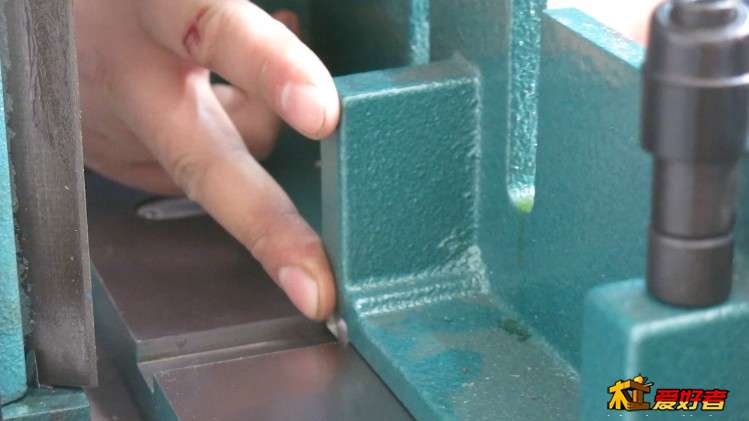

你或者直接把靠山往前拉抵住方凿刀刀头，这个调平行的方法更直接。
这个靠山呢它是前后滑动的，它很宽，为了让靠山前后移动中都保持平行，你手指前后抵住它中心的滑动块推是最有保障的做法，而且还能顺畅。

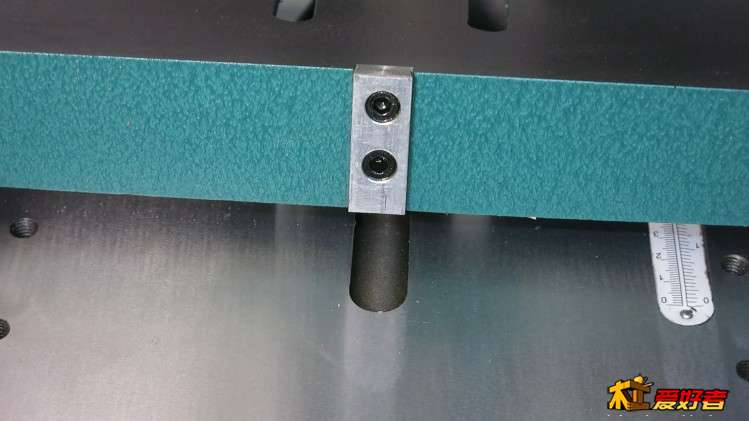

滑动槽是机加工的，能确保其本身和台面垂直
虽然是很简单的单滑块，但在靠上正中间前后推动会比双手推靠上两侧强很多，实际使用中，不用担心移动后平行的问题。

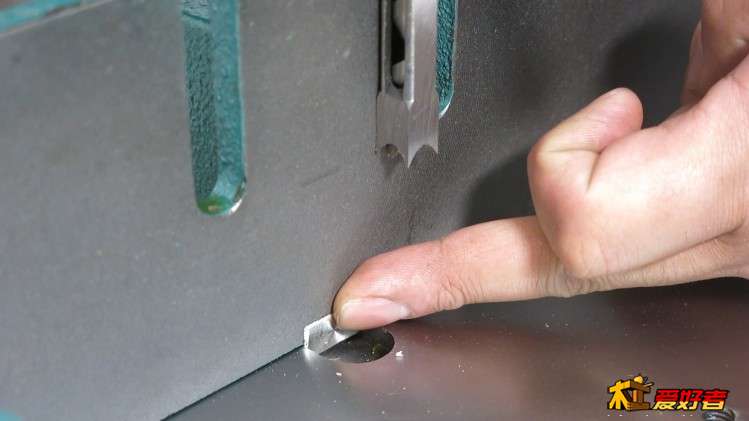

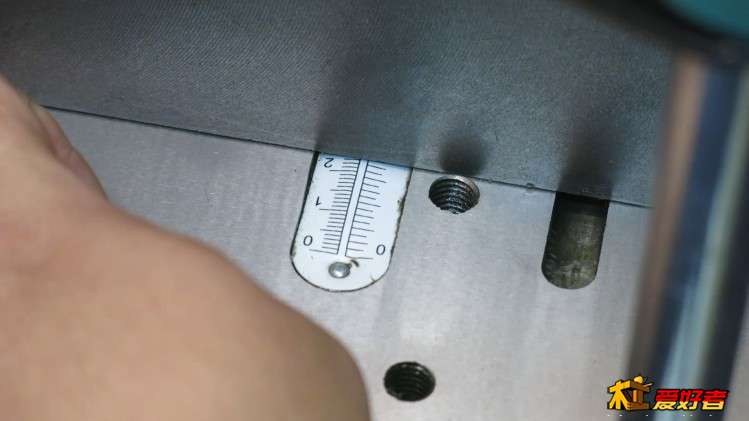

这个刻度呢是参考，代表了凿刀中心和靠山的间距，让你大概有个数。
实际使用中我们都是通过直接观察来微微调整到位。
四、大台面和多种装夹方式
这台凿钻机的大台面以及三种装夹工件的方式是它的优点之一。

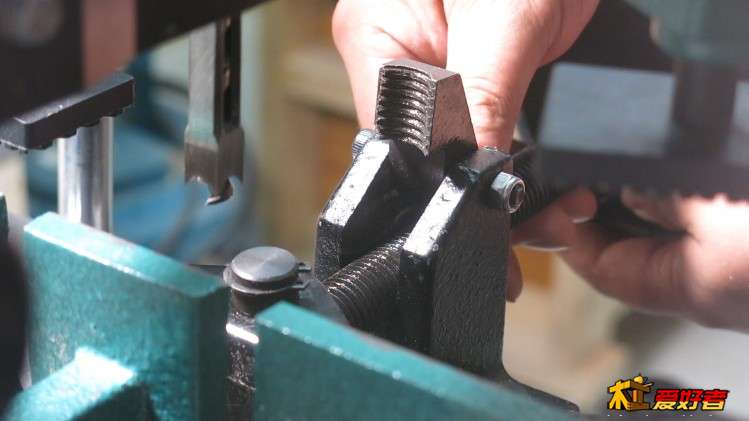

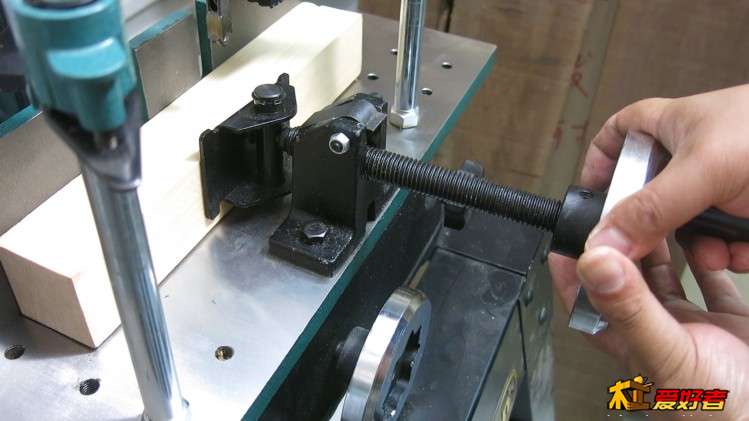

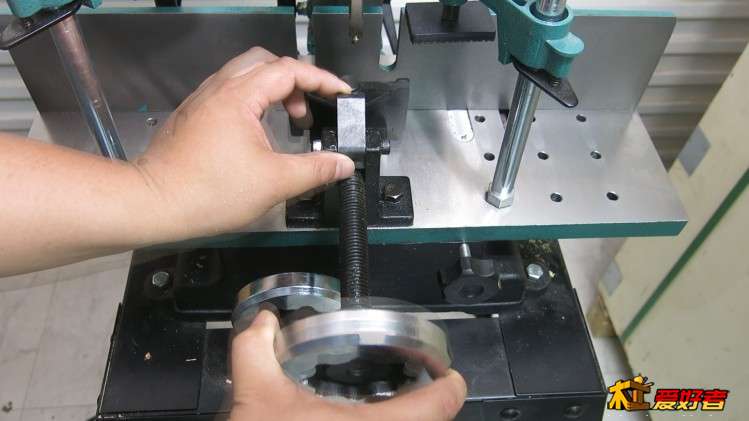

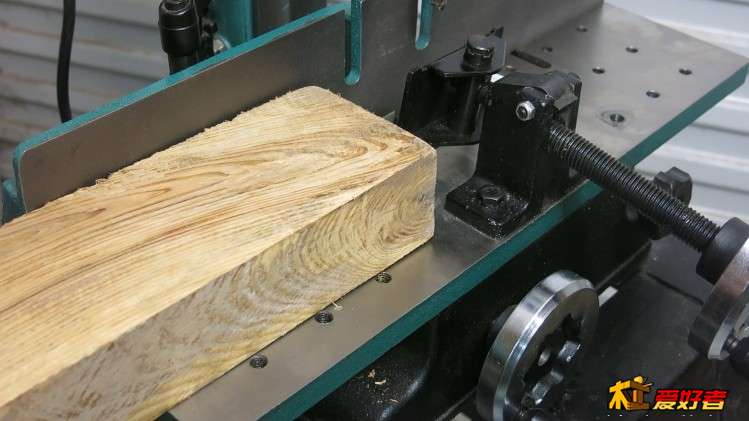

这个丝杆夹是快动的，开合螺母释放开就能直接拉动夹头到位。
现在快动夹已经被拉至最退后的位置，但显然它并不能用来固定更宽的木头。

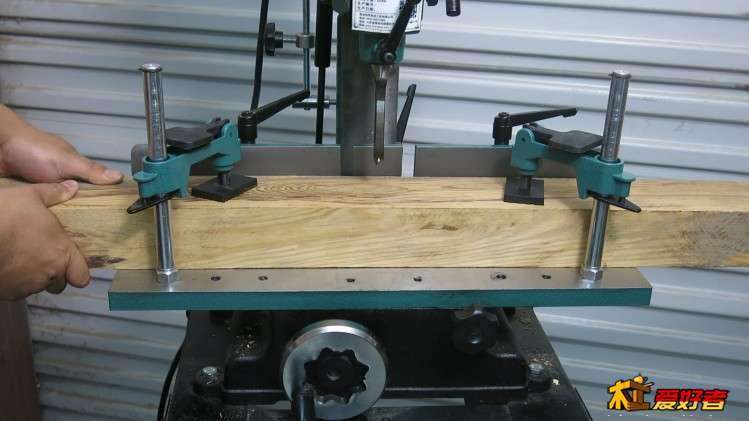

所以，先移开快动夹，把大台面都留给大木料，这里，就用到了锁紧压板，绝对牢固！

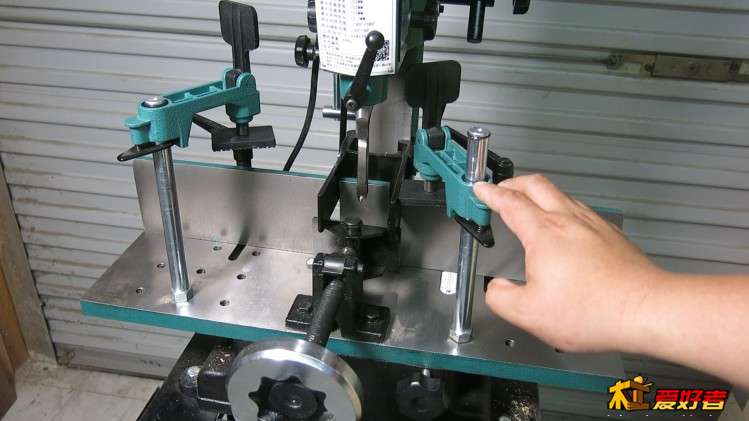

台面上左右一共有18个用来固定家具的丝孔，这显然拓展了装夹工件的自由度，这也能为固定今后在台面拓展自制辅具提供了方便。

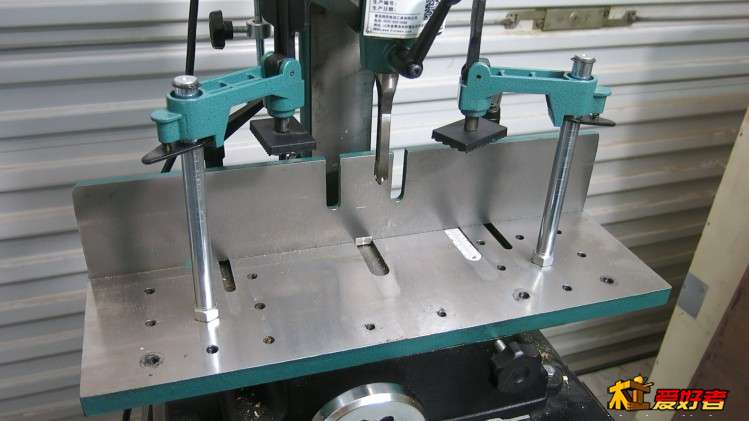

说到自由度，最高的恐怕就是不用夹具，直接用柱式压板。它就是一个抵住工件，防止抬刀时工件被往上带的装置。它是个燕尾抱箍，固定在立柱的燕尾滑动处

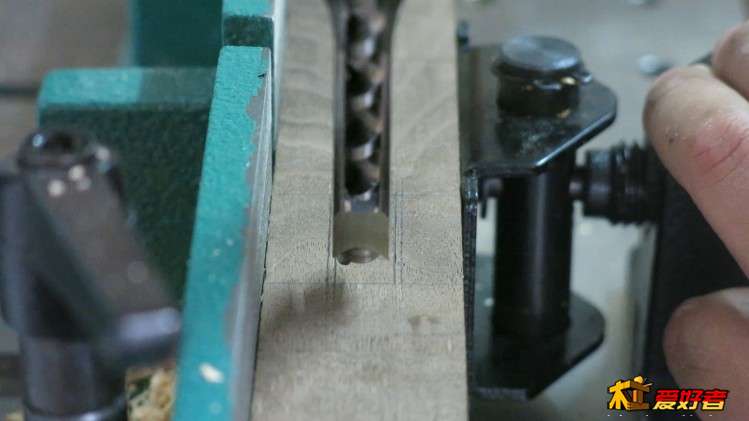

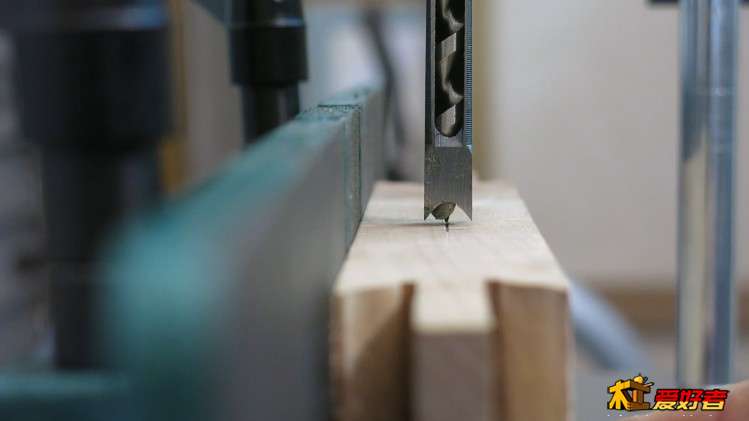

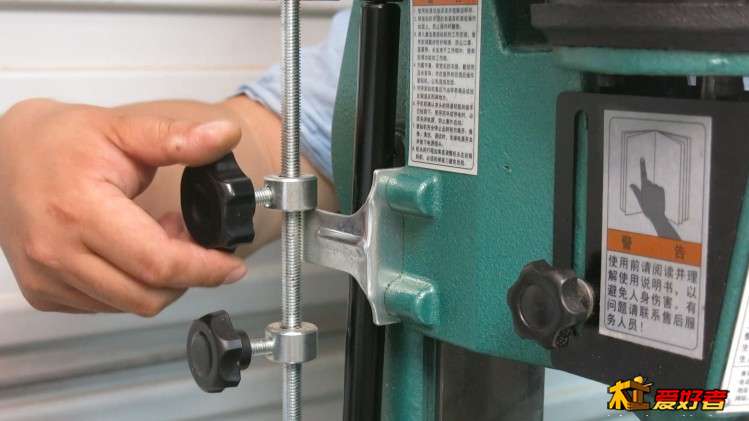

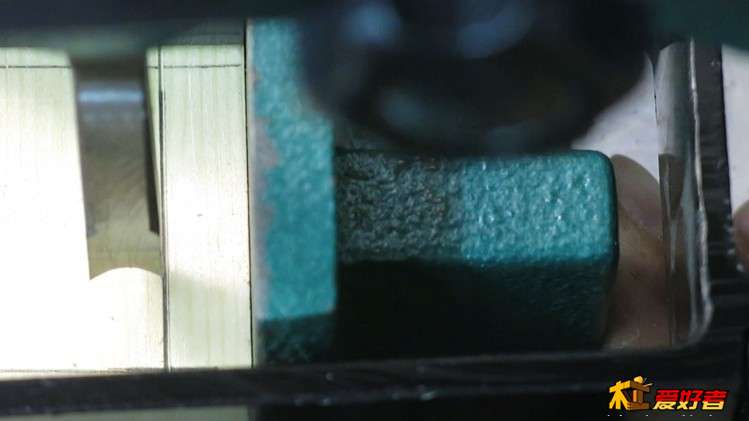

凿刀先尽可能地靠近木料上的划线，上限位套抵住目前位置的限位板并拧紧，刀头就一直停留在这个位置，便于我们对位。

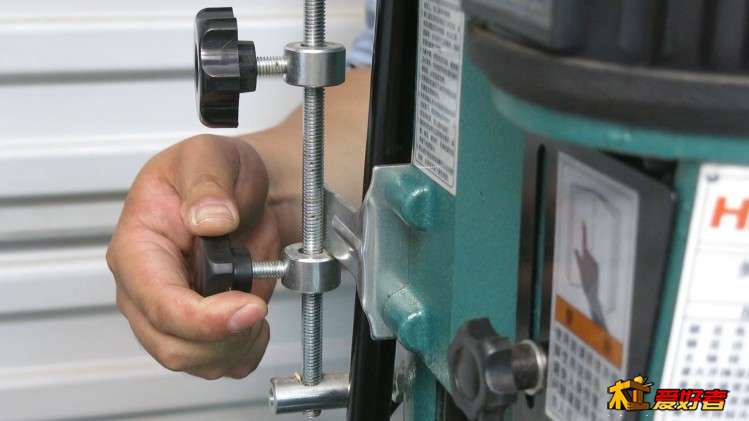

确定你下压所要凿钻的深度，上推下限位套抵住此时位置的限位板并拧紧，统一凿钻的深度。
五、凿单榫眼

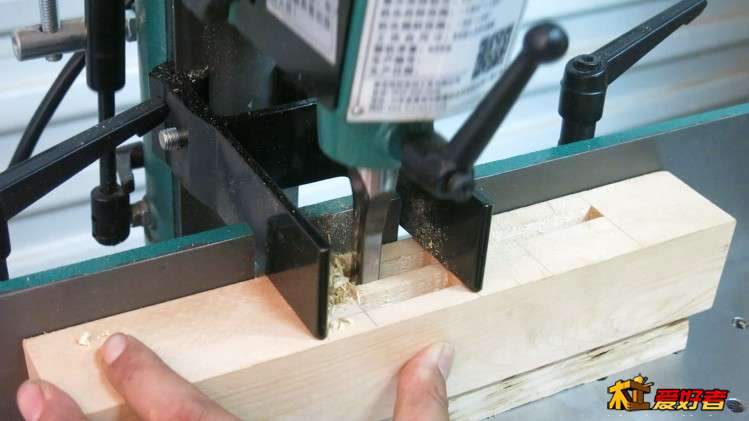

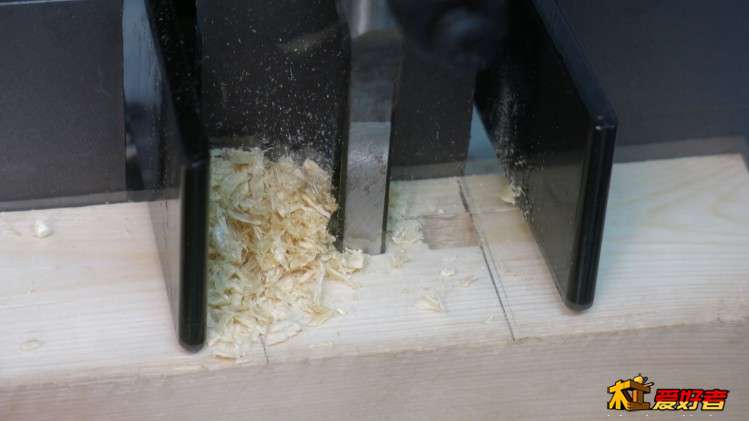

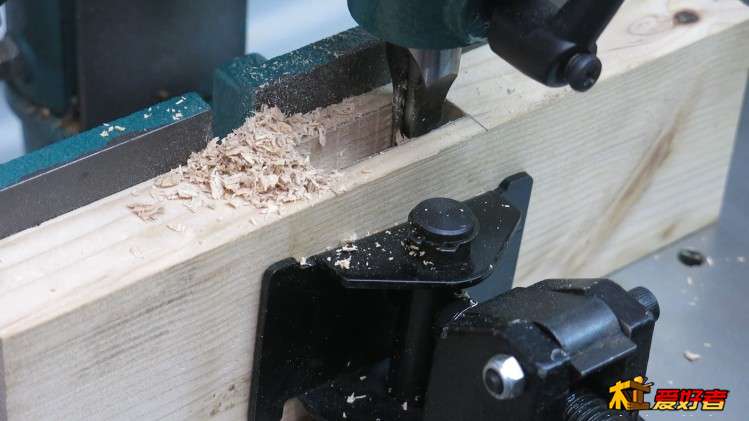

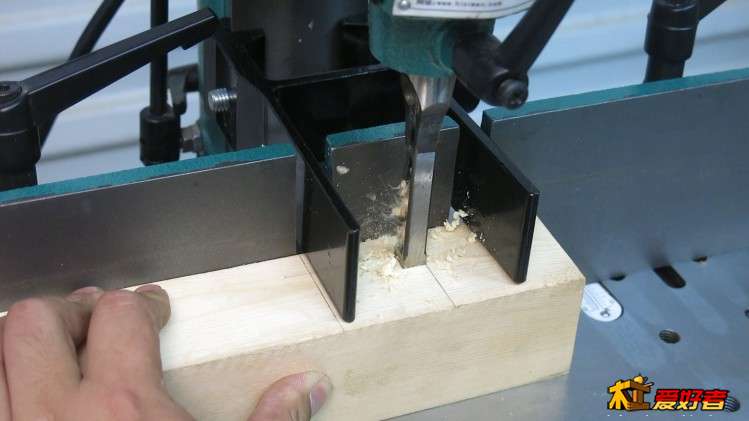

凿刀的排屑槽装刀时应对着侧面，虽然是松木，我们下压还是选序渐进一些，不要过快，也不要一压到底。

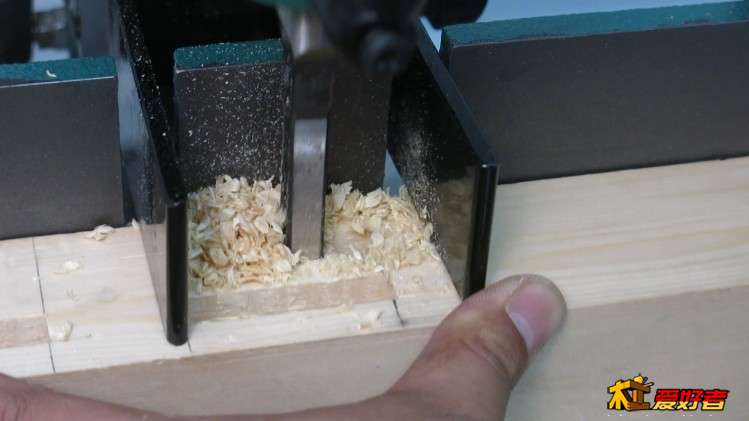

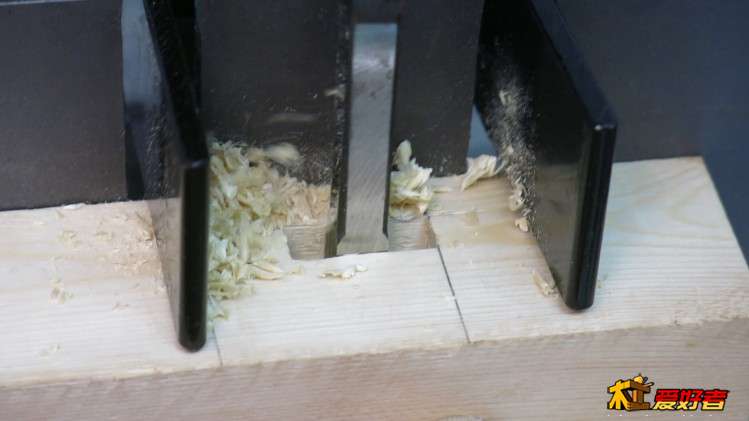

跳过一个空挡凿第二刀，这是为保准每一刀，刀的两侧受力都平衡，如果挨着第一方孔凿第二刀，那方凿刀头右侧的刃就没受力，你会发现刀会有微弱的弯曲。
时把空挡干掉，刀两侧刃都没受力，还是平衡的。

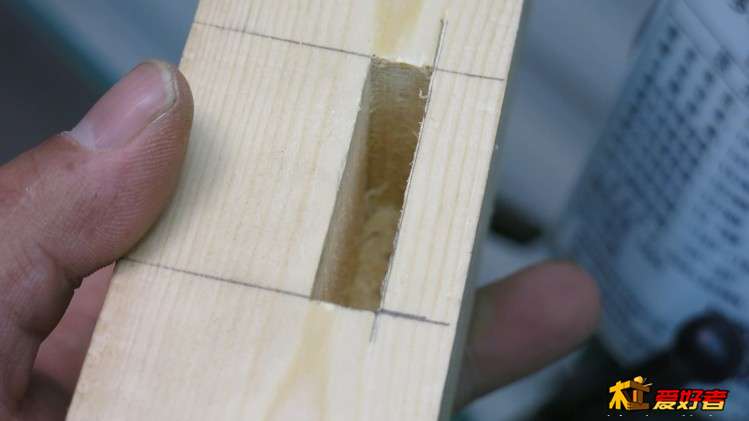

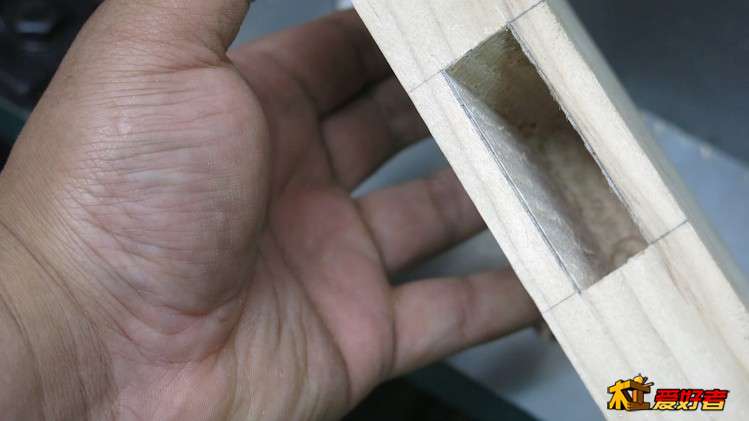

松木的榫眼端部截面非常干净，而且方孔规整，和手工凿榫眼相比，你没有不接受凿钻机的道理。
六、凿双榫眼

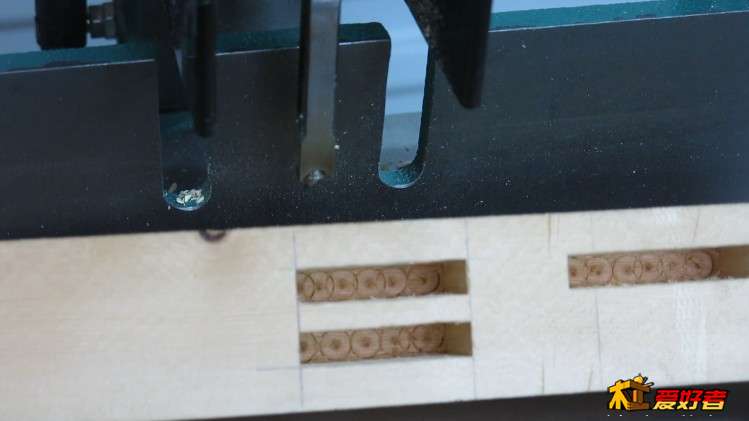

我们再来开个双榫
内壁干干净净，这主要是取决于刀的质量，用国产最普通的刀是达不到这个效果的。
那如果想把它打透，那底下就要垫一块牺牲木，并让刀头降到工件以下。牺牲木还能避免刀头出工件时爆边，我们现在就把刚才的双榫打穿

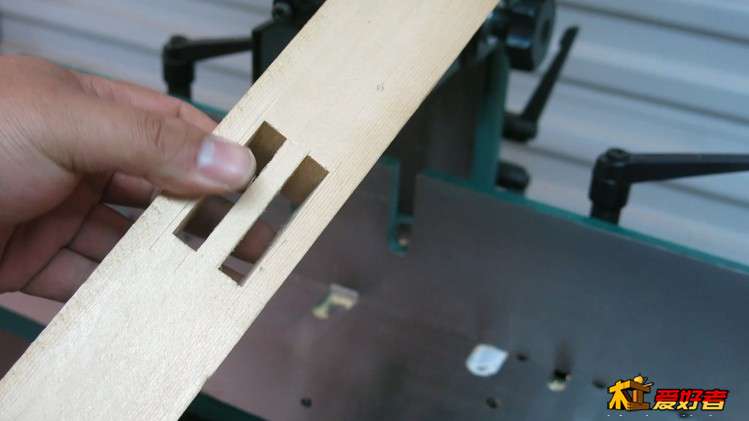

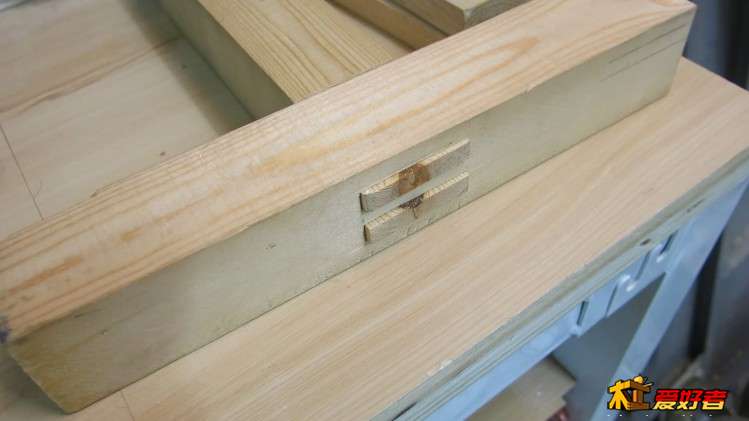

有牺牲木让反面的轮廓依然保持得不错。
制作快捷，扎实，耐看
七、凿深榫眼+定位销子
不打透榫的话，榫眼深度受制于凿刀刀杆的长度
那就来打一个。这个榫眼较大，翻个面，分两次打完。这是种更松软的松木，看看最后榫眼的质量吧。
这个软木上的榫眼质量我满意

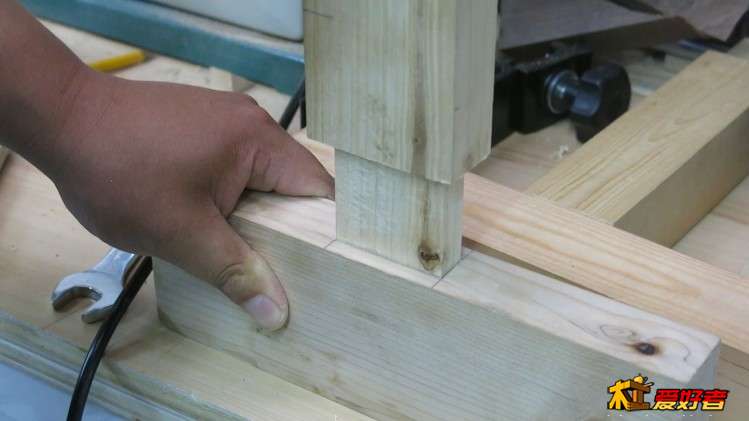

做个榫头插进去！紧了点，总之先砸进去吧

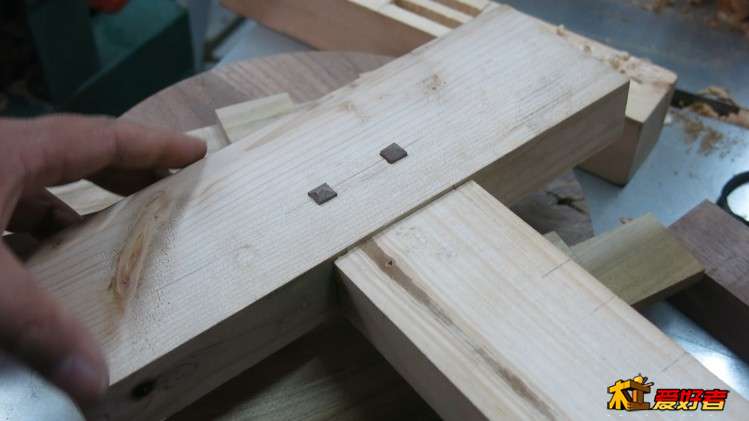

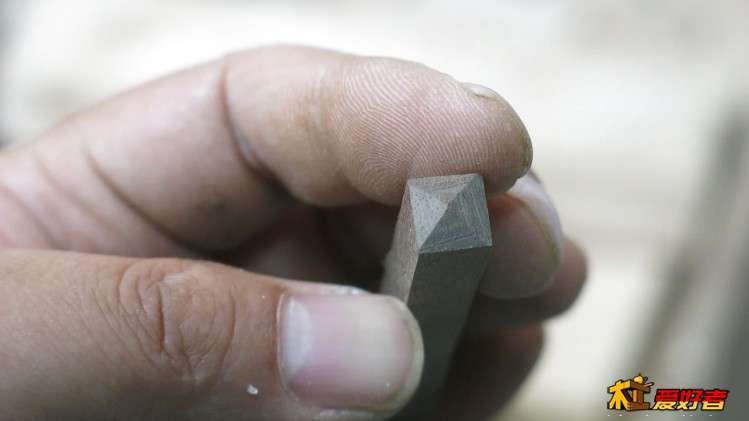

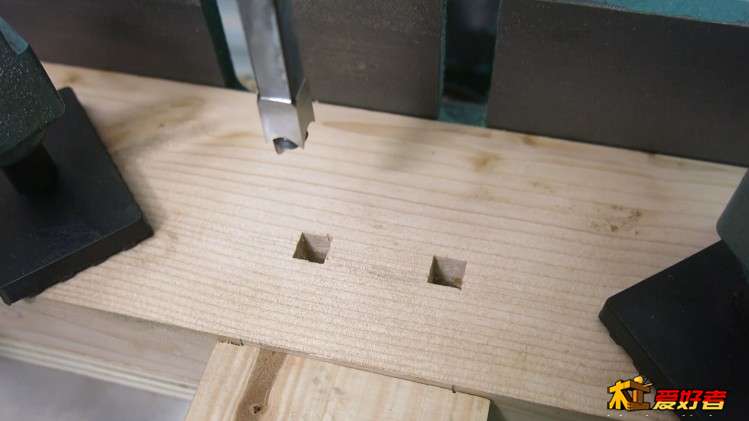

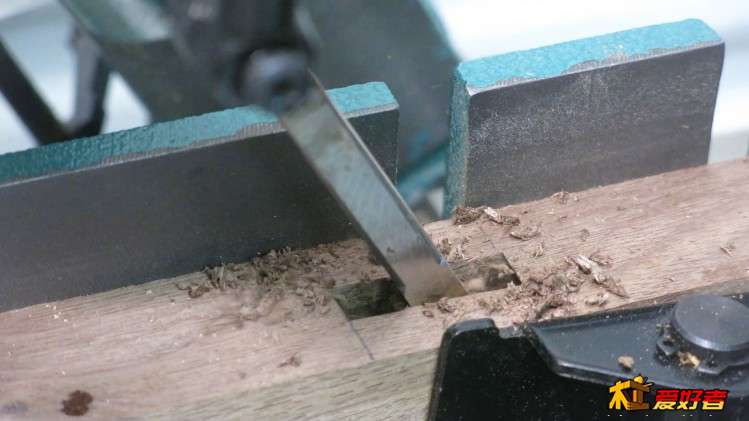

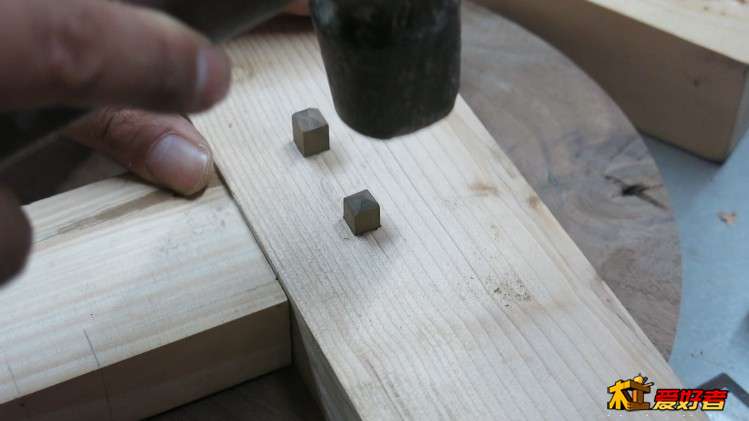

已经死活拔不出了，再锦上添花凿两个固定销孔，这里用的8mm规格的刀头。
装饰意义大于补强意义
八、凿斜60度榫眼+1:5斜度榫眼，制作中式推磨三足圆凳

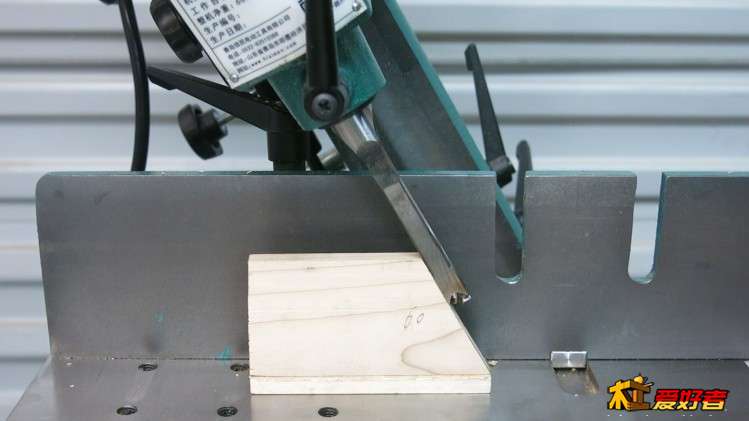

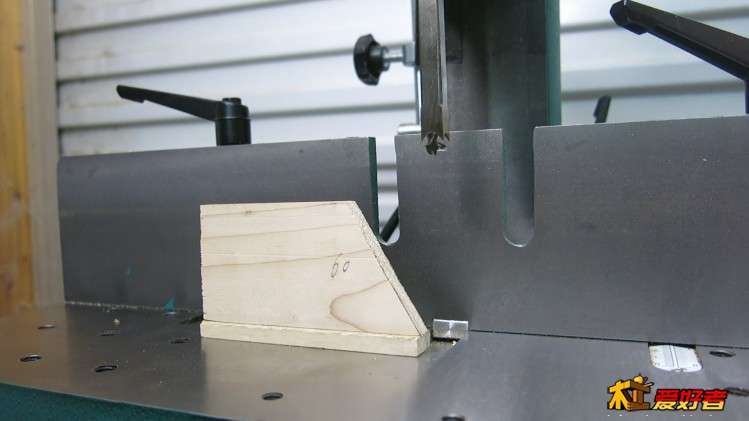

现在咱们就来倾斜机头让它侧摆30度，因为机器最大左右各摆30度，垂直90度减30度就是60度，这是自制的60度规。

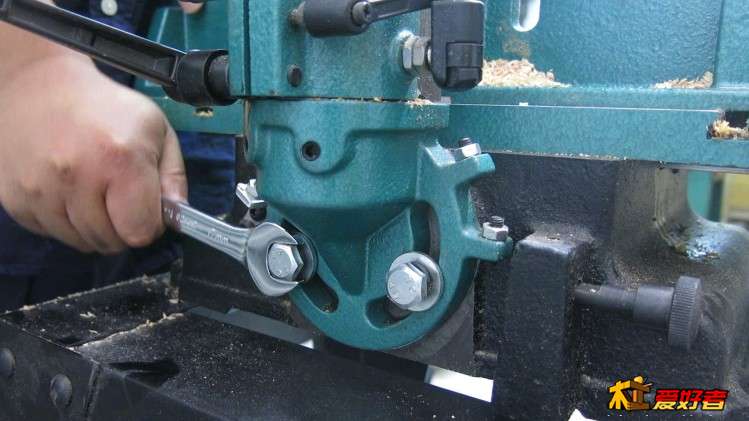

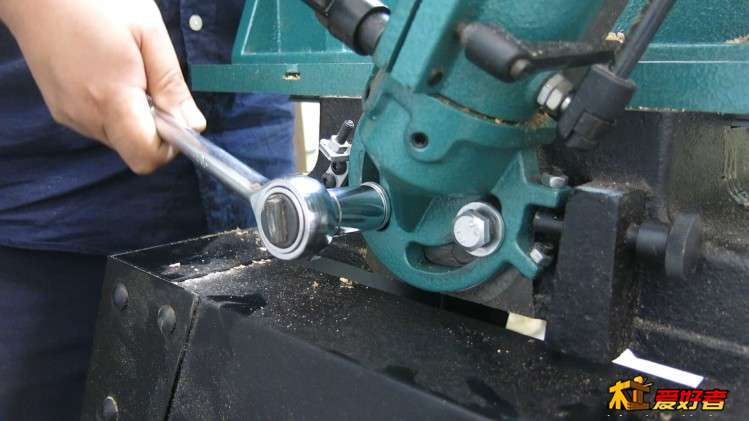

松开这两个立柱背后的螺丝，右侧这里是可拔插的限位销，顶住0度和30度的微调螺丝就能在每次倾斜使用中快速获得已调教好的这两个准确位置。出厂时都调好了，所以现在是准确的。

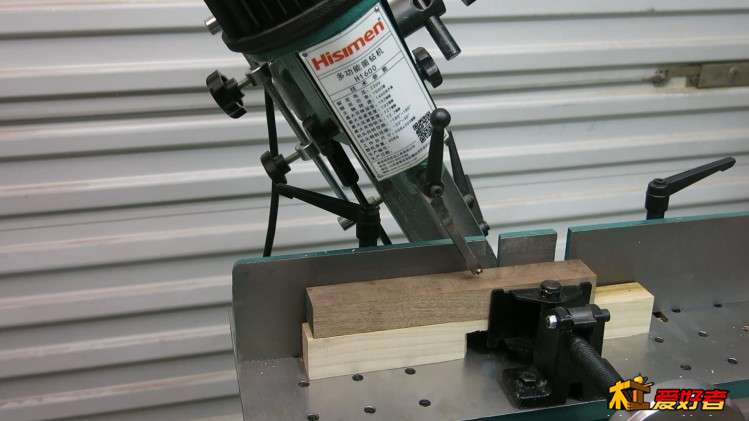

偏摆至接近30度，限位销插入缺口，顶住30度微调螺丝。拧紧固定立柱螺丝。偏摆30度这时就能在木料上凿60度的榫眼了。
拧紧固定

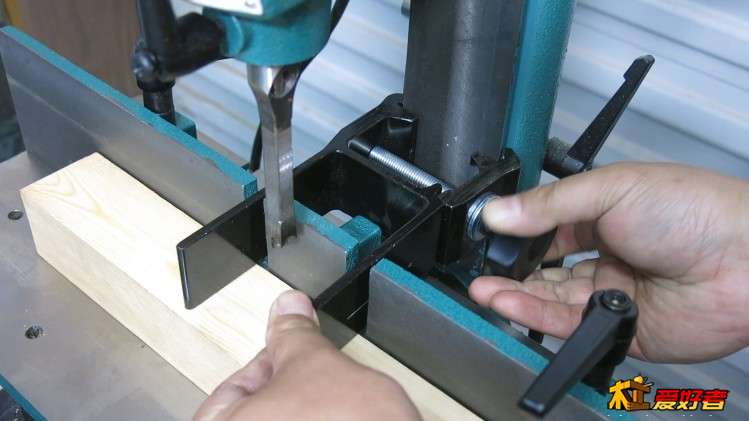

我意识到有个微调靠上的办法！先简单推靠上把工件靠近快动夹，微微转动快动夹手柄，使得丝杆缓慢推动工件，直到刀刃对准划线，这是另一个思路实现靠山微调。

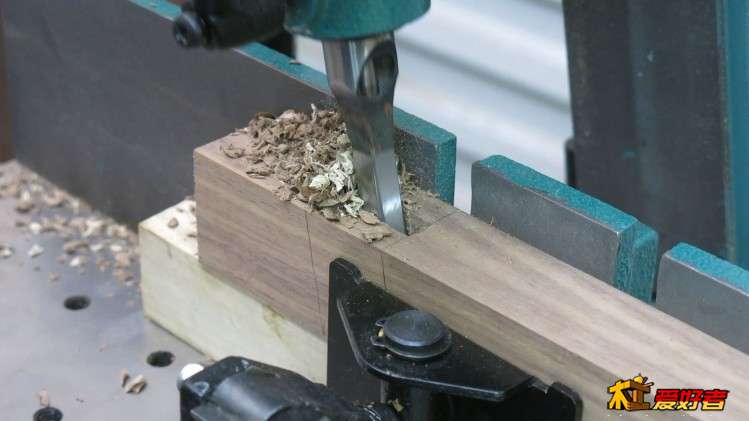

开榫眼前先垫块牺牲木，再放工件，这是硬木黑胡桃。

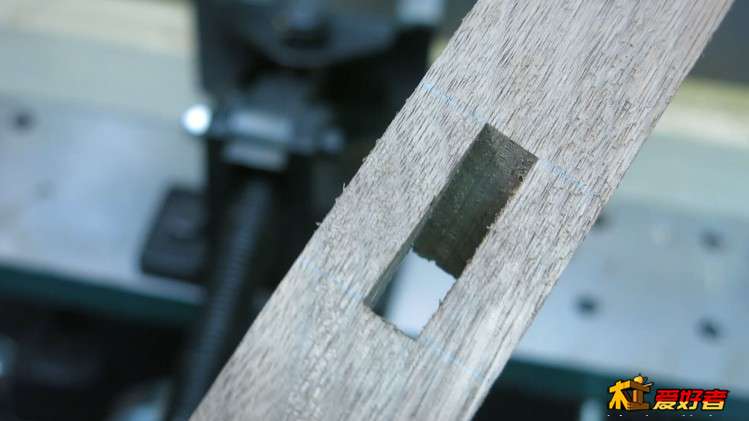

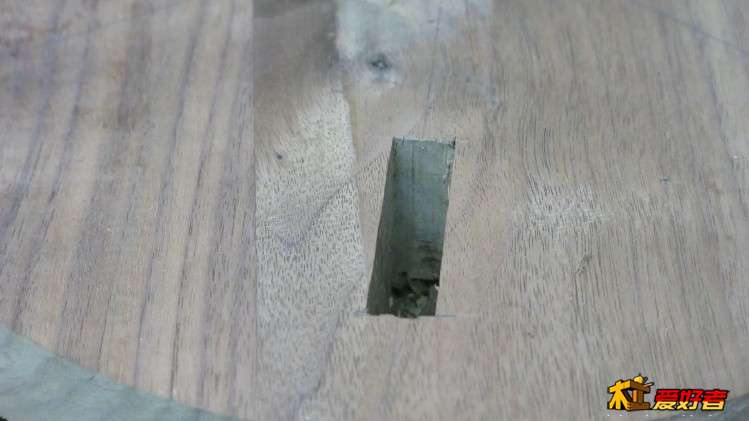

开榫眼质量没问题。

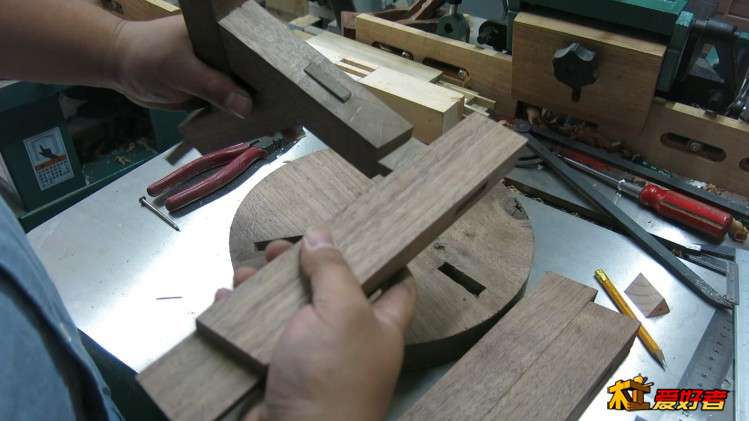

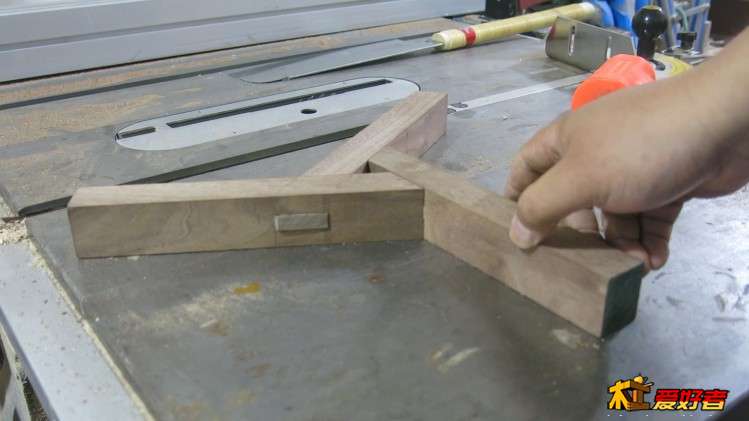

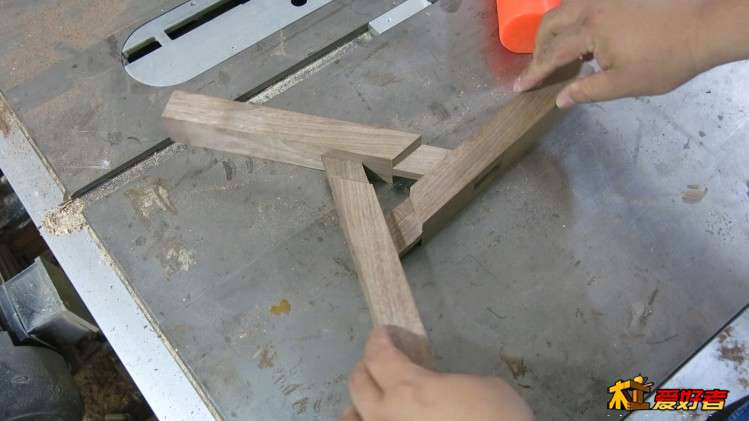

做的这个是三足推磨圆凳的底部连接部件
装好后的样子，非常牢固

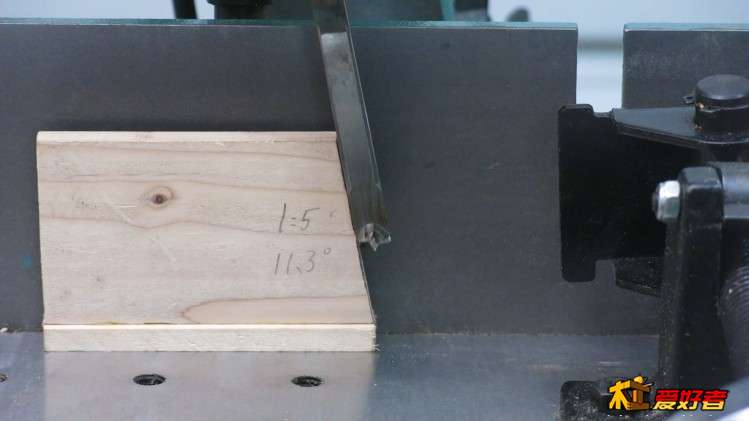

除这个部分以外，其余榫卯都是1比5的斜度，接近11度角，同样，我做了个1比5斜度的角度规，机头倾斜到位后锁定立柱螺丝。
开11.3度的榫，也就是1:5的斜度
刀头和立柱有12厘米距离，但这个凳面有28厘米直径，在中心线上开斜榫眼一边会和立柱干涉。移动时会撞到。解决办法是让刀头在前后关系上避开立柱。

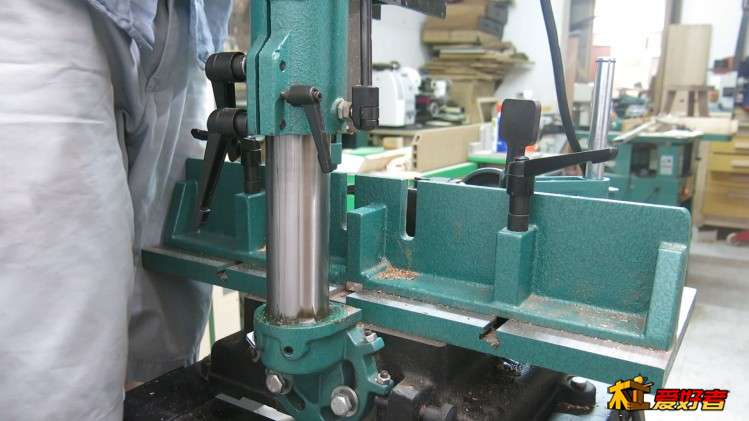

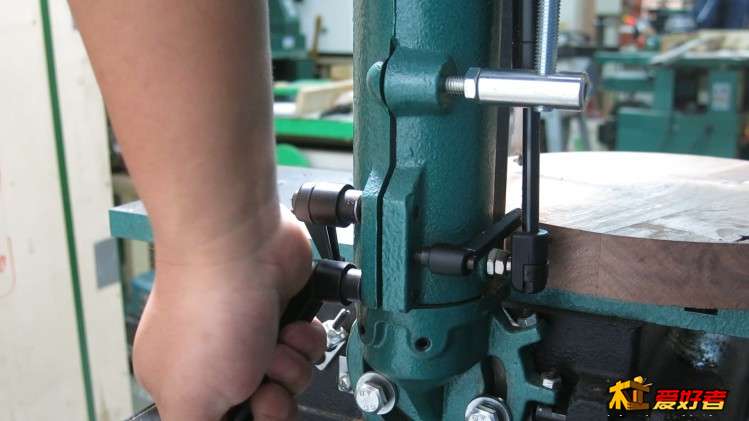

这该如何操作呢。我们的立柱除了可以左右摆头，还能原地旋转。松开锁定把手

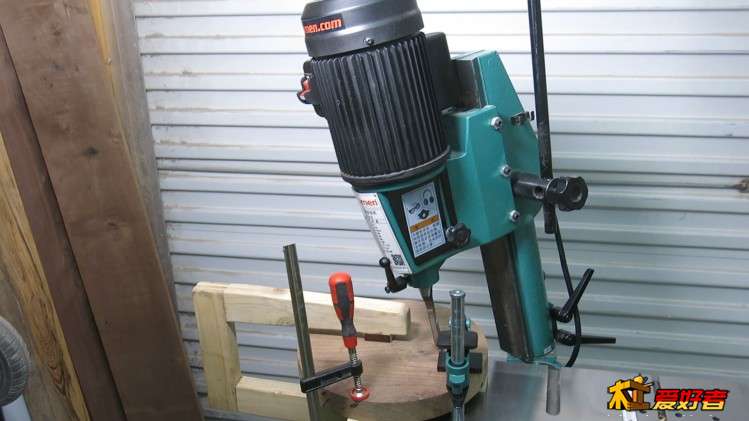

原地水平旋转，刀头成功地避开立柱干涉

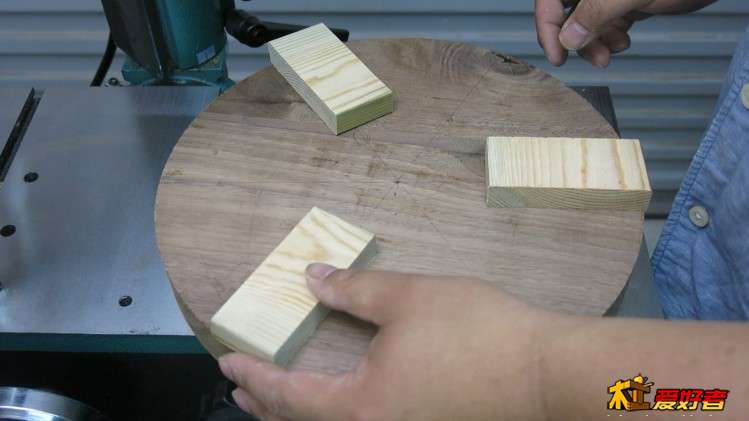

凿透榫底部需要垫牺牲木，我这里就用三个木块解决问题吧
这里旋转方凿刀，让它和台面移动方向平行

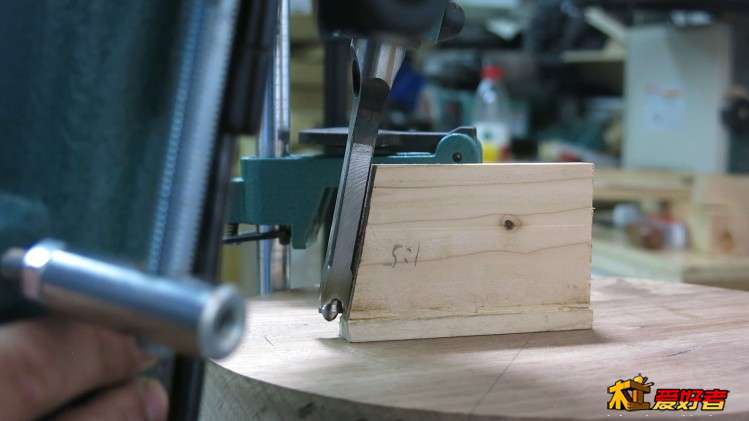

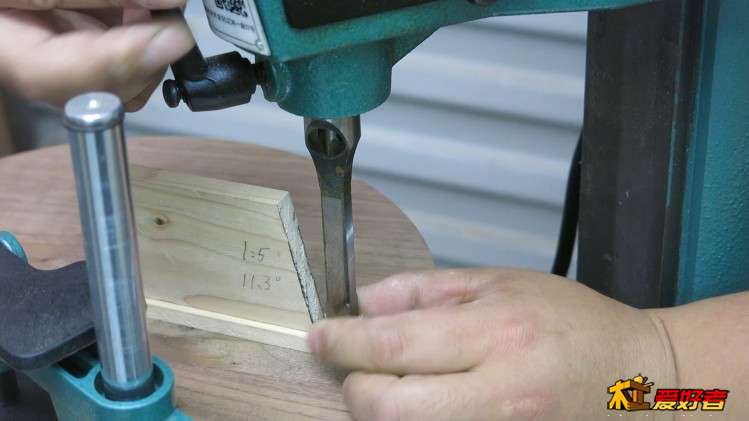

并且倾斜机头，让凿刀和工件形成1比5也就是11.3度的角度关系，当然咱们用规肉眼看准了就行了。
最后机头形成了一个很特别的几何关系。

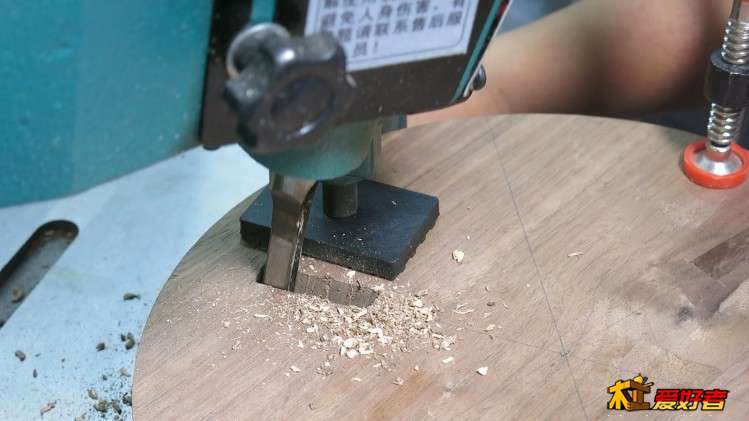

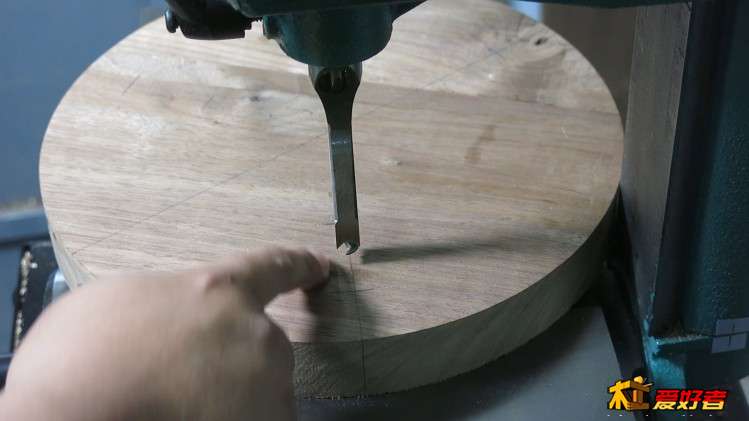

凳面上要打三个榫眼，那我们就开始吧

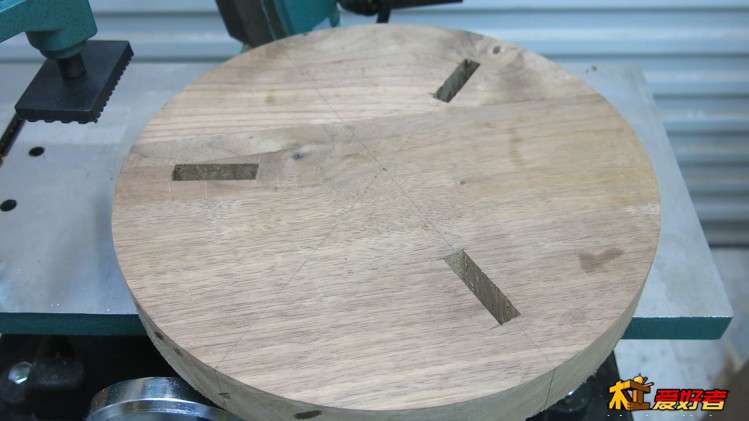

三个榫眼完工了
细节质量

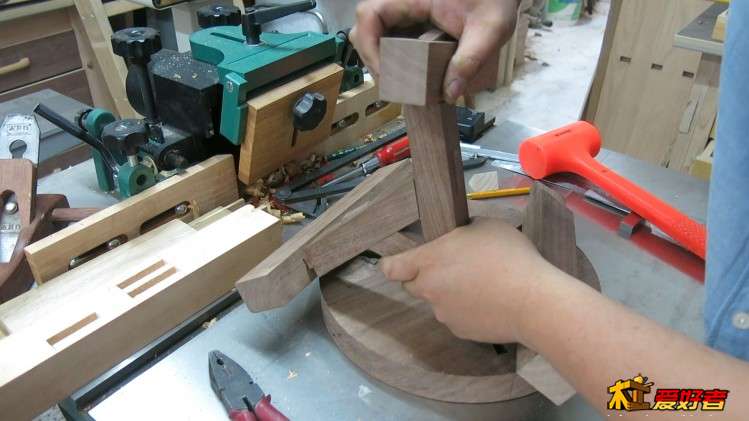

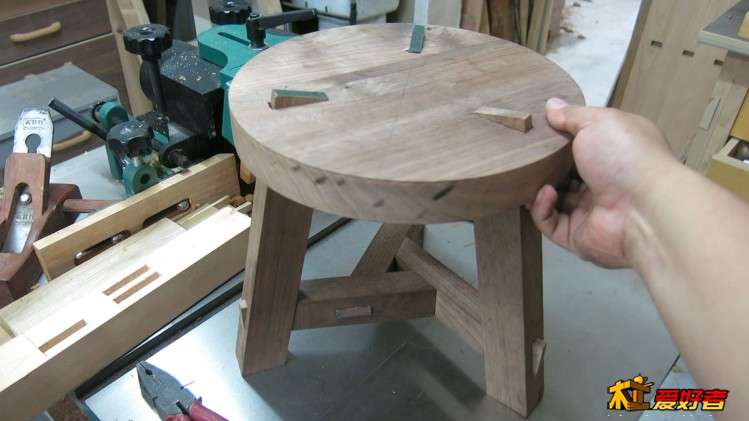

组装
一个纯粹全部用机器做的传统中式榫卯三足凳子榫卯部分完工了，诚恳的说，这些榫眼都很规整统一，斜度精确，经过后续修整、打磨、擦蜡，应该会成为做工舒服的矮凳。
九、立柱拔高

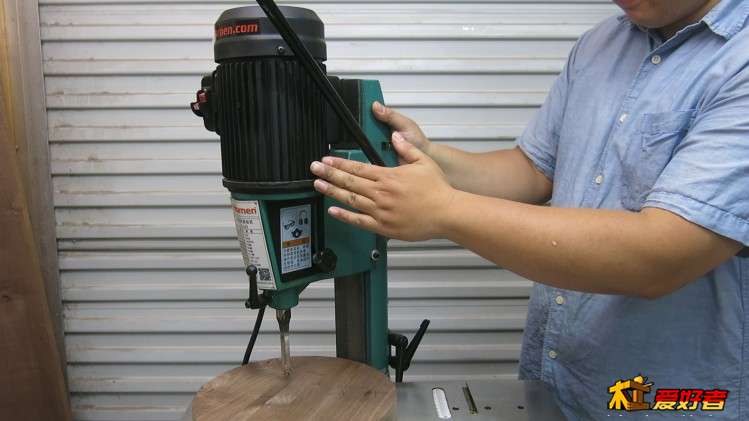

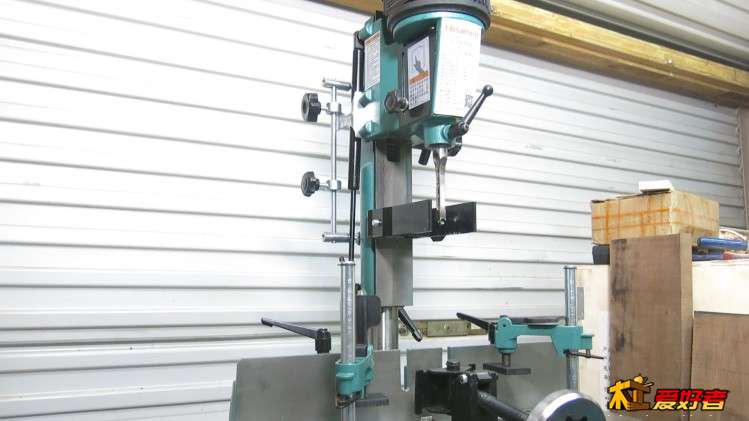

最后，说一下这台凿钻机立柱的第三个功能，就是能长高。不过说明书上建议不超过76厘米高，有人问这是干嘛，有时我们想在已组装成整体的部件上再打榫眼，就需要一个台面至凿刀的高度空间让操作成为可能，可以说，这款机器的设计是在尽可能满足这个需要吧。
十、总结
我自己并不排斥各种利用雕刻机铣削方式设计的开榫机，它铣削的榫眼内壁十分光洁，但这么制作的榫眼两头是圆角。如果你打算做传统榫卯家具，如果做透榫，圆角榫眼是入不了你的眼，如果你做闷榫，虽然组装后看不见，那圆角榫眼则入不了你的心。方榫的魅力是持久的，不会随现代木工发展而消失。而如果你对纯依靠手工凿榫眼信心不足，并没有更多时间训练自己的话，一台功能完备的家用凿钻机显然能让你加快你的制作，保证开榫质量，最后让你享受自己的作品。
|
