简易投石器-小孩子玩具---第二十二届信民木工DIY大赛

[复制链接]
发表于 2019-6-17 21:01:58 | 显示全部楼层 |阅读模式
本帖最后由 奶爸 于 2019-6-18 13:11 编辑
4 }& d0 u+ j3 m) ?( a+ Z8 I. D
/ p7 ~8 R0 N& v* D3 C1 P& Z5 n       在论坛居住了有些日子了,经历了N次大赛,每次都蠢蠢欲动,可惜的是时间、环境、等等因素导致无果而终。其实最主要的是技术不行。
, v) u  [7 Z5 v) F( k       在坛子里有阳台dang、车库党、还有专业dang、我这是独立一pai,地面dang。没有阳台没有车库更没有专业的场地,也没有那些高大上的工具和材料。与其说是一件作品,不如实话实说是一件废物利用的手工品。( Z& k% q1 ]1 z( _4 l" W2 l3 J
        没有图纸也没有参照物,做到哪里需要什么配件需要什么工具再去找去加工。总之这些办法都是在咱论坛里学来的,在这里谢谢各位不吝发表贡献自己摸索出各种技术技巧的朋友们。其实最主要的是要感谢论坛提供这么好的平台,感谢信民给予活动的大力支持。

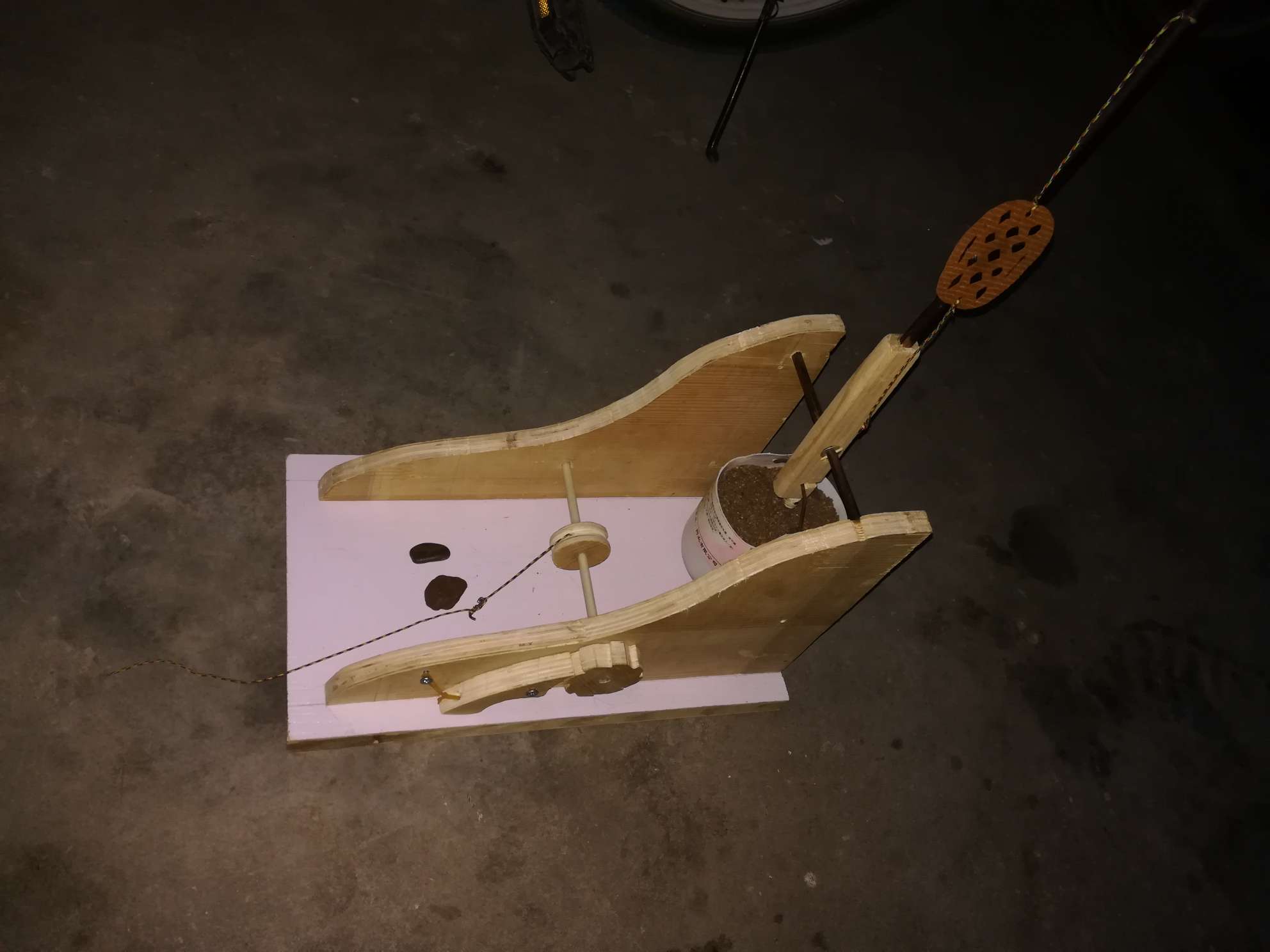

: ?$ G! A4 N( }* g$ L按照规矩先上个完整图吧" Z. m0 E% F3 x/ q" {

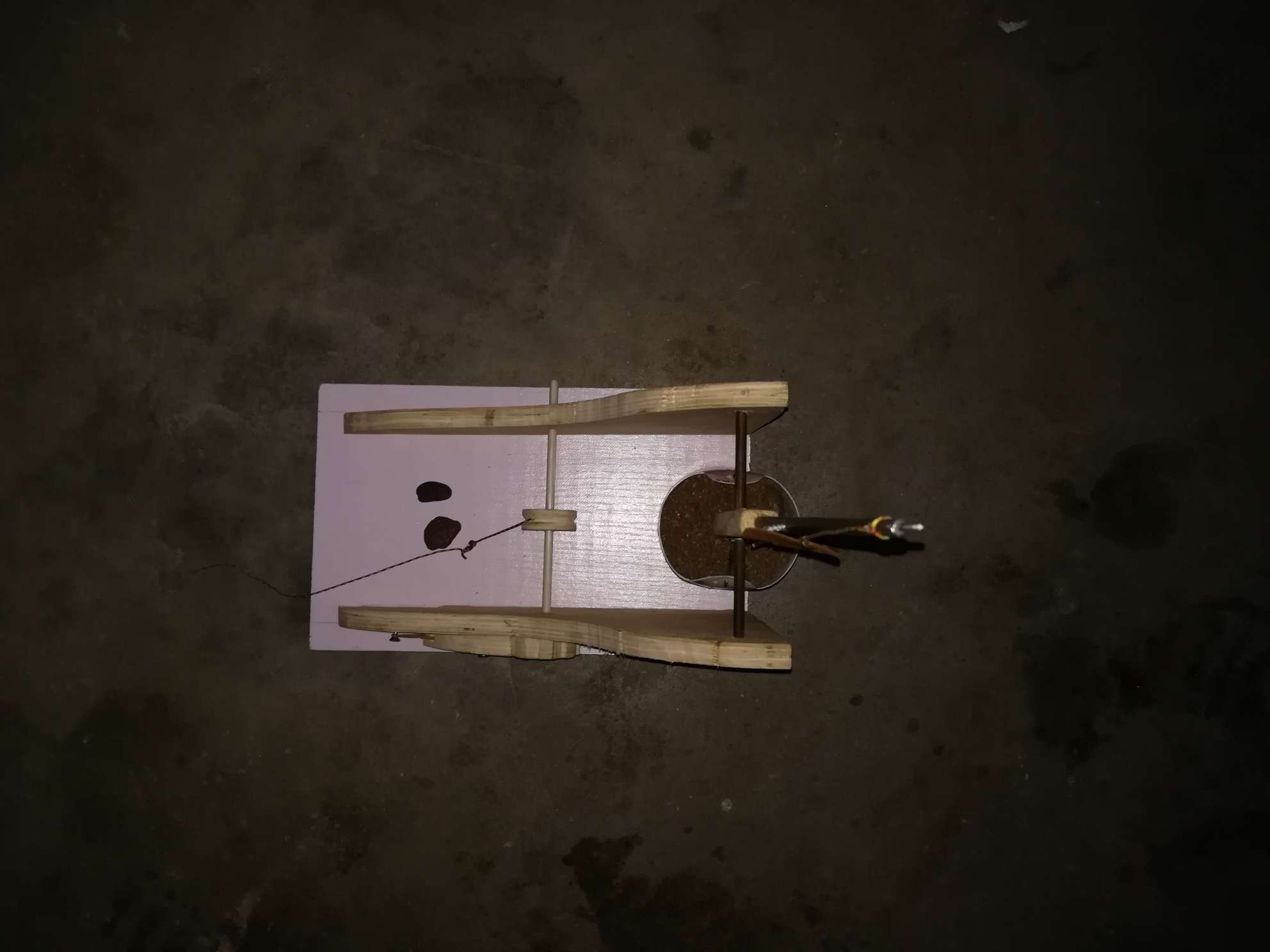

+ Y4 Y  F6 ]& q: V# v上面观
; H  r3 f4 [: n- r5 O6 v2 R

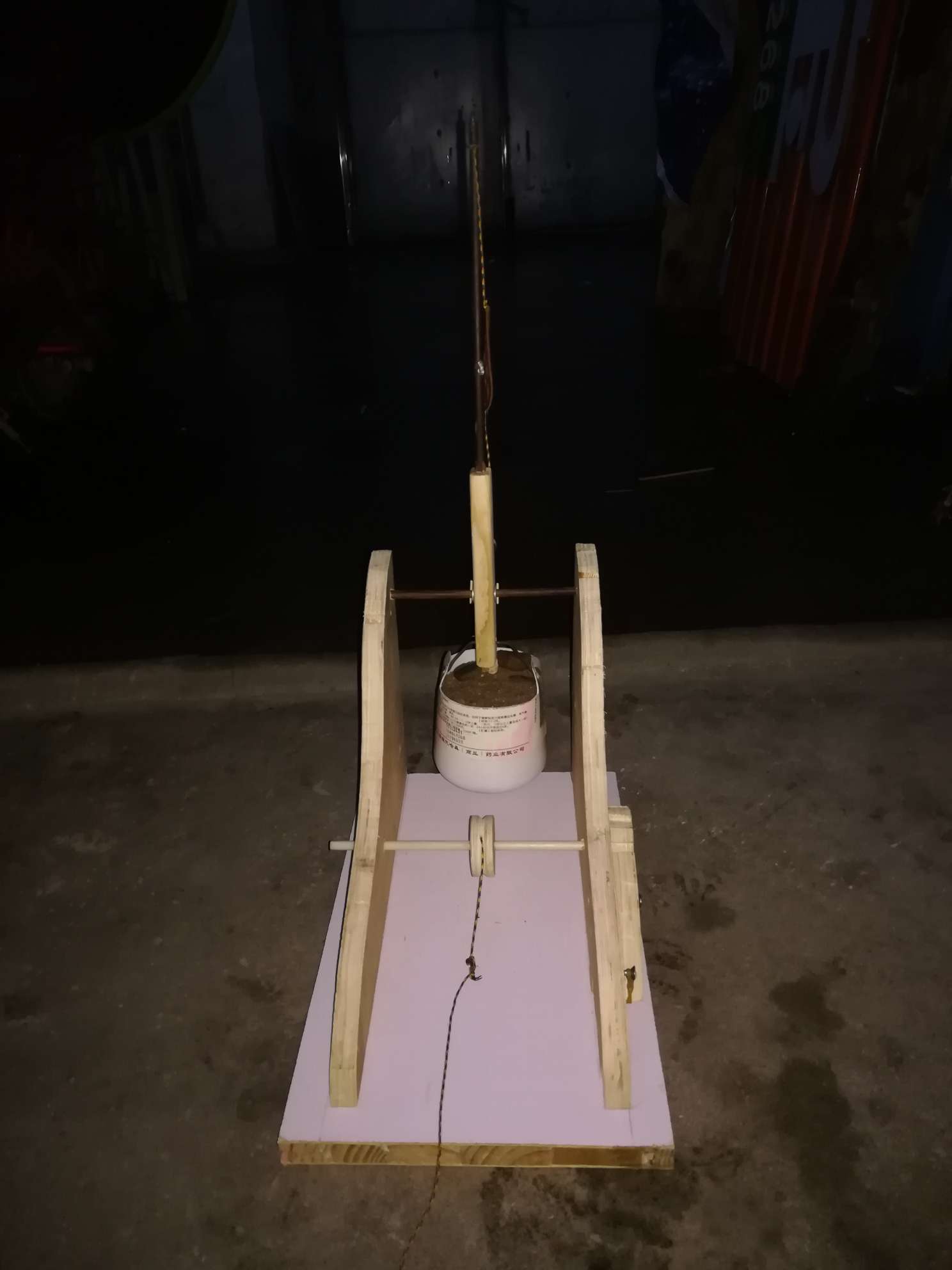

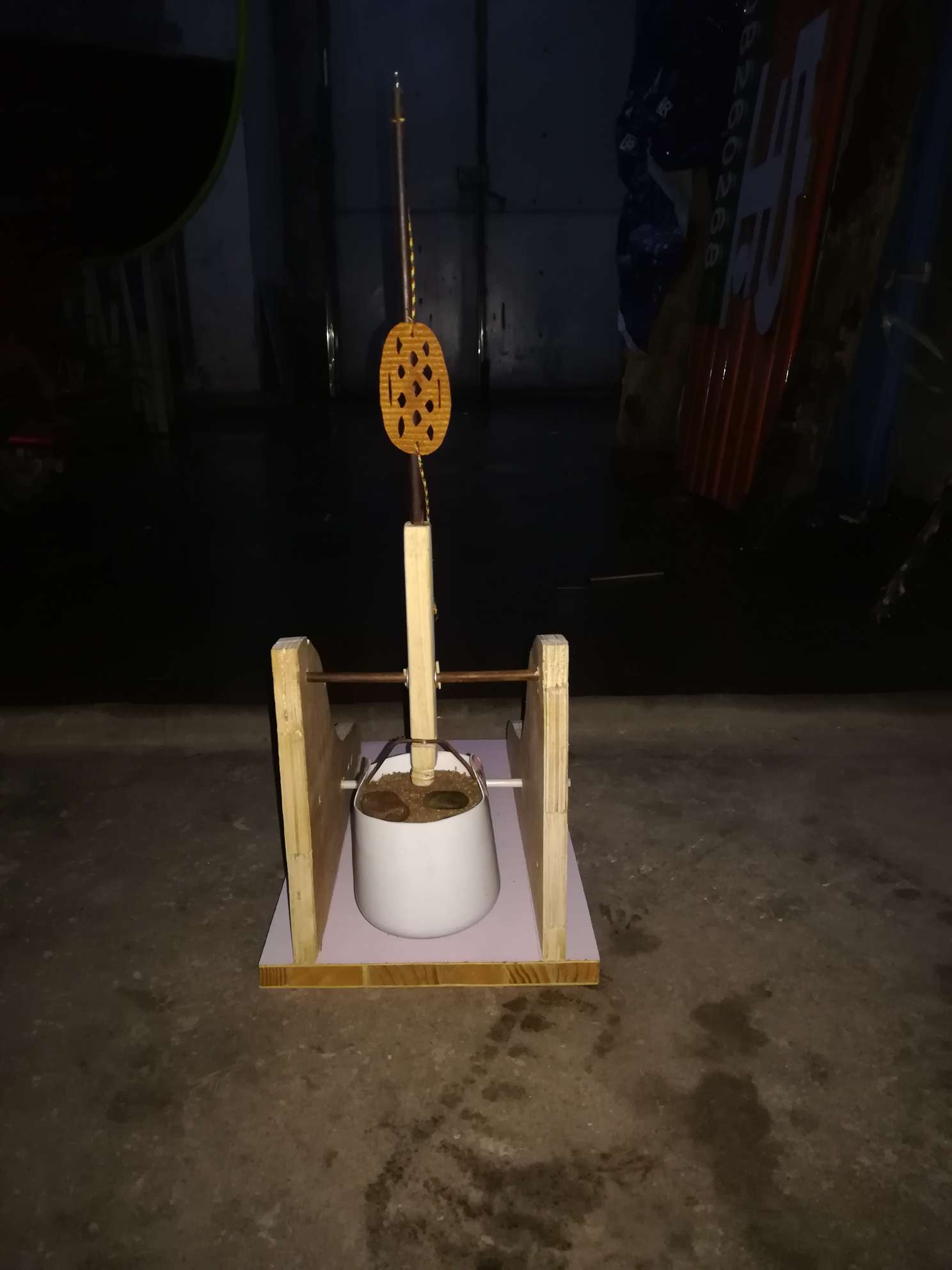

( V) x( j: K9 S前面观8 U8 l- Y2 G; x: n; @" Z  R

6 K; l6 _4 U. T4 K2 H3 b后面观
/ {) ?8 \! H& |0 T& ?* m, Z1 n) S

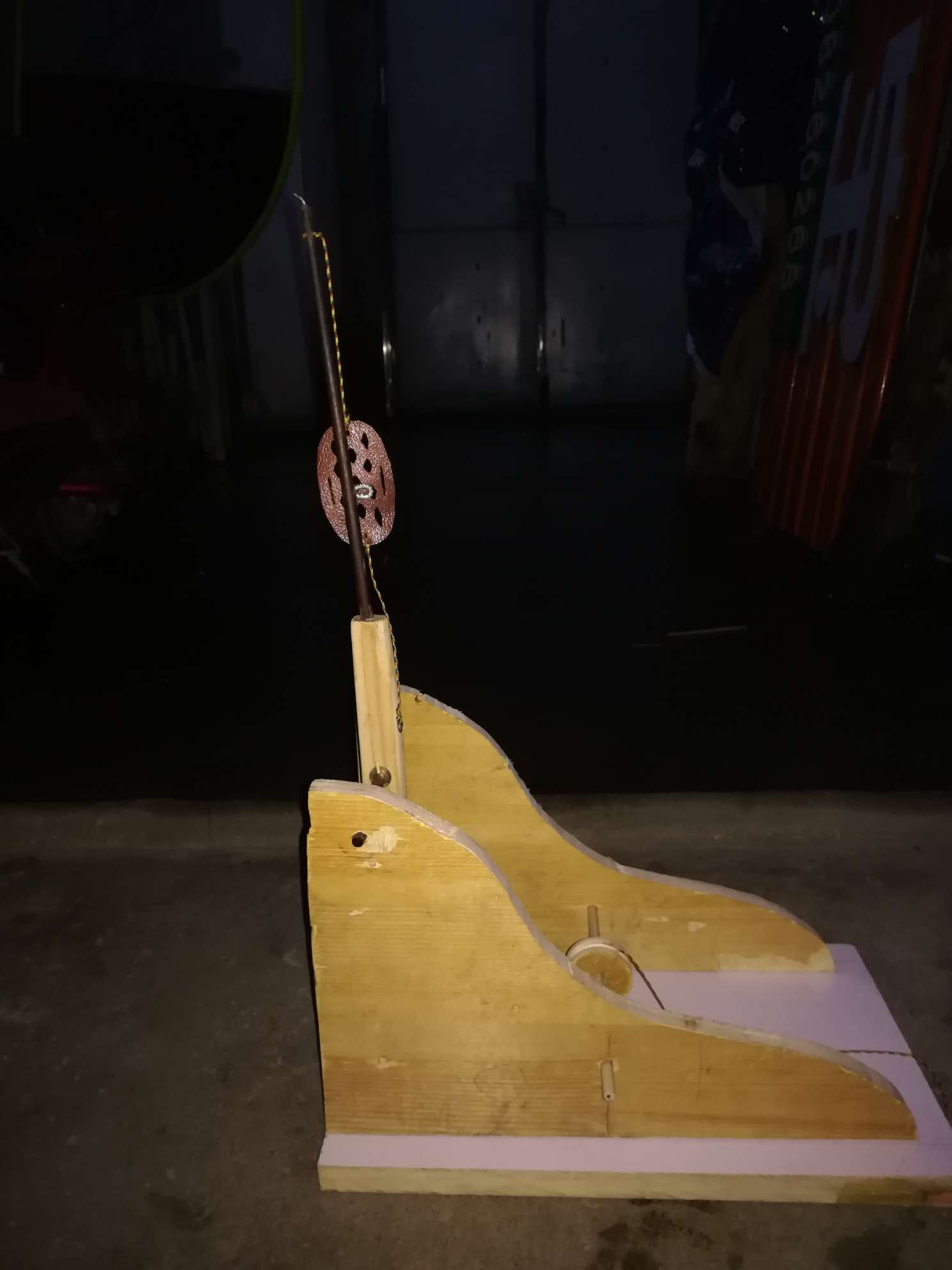

# R' Y% B: ~( v左右两侧观. N2 g3 l, h3 ^9 S6 R  X* e
5 B/ j1 J- d+ [: Q/ \% w
  L  m2 T( s% e+ _7 y+ b

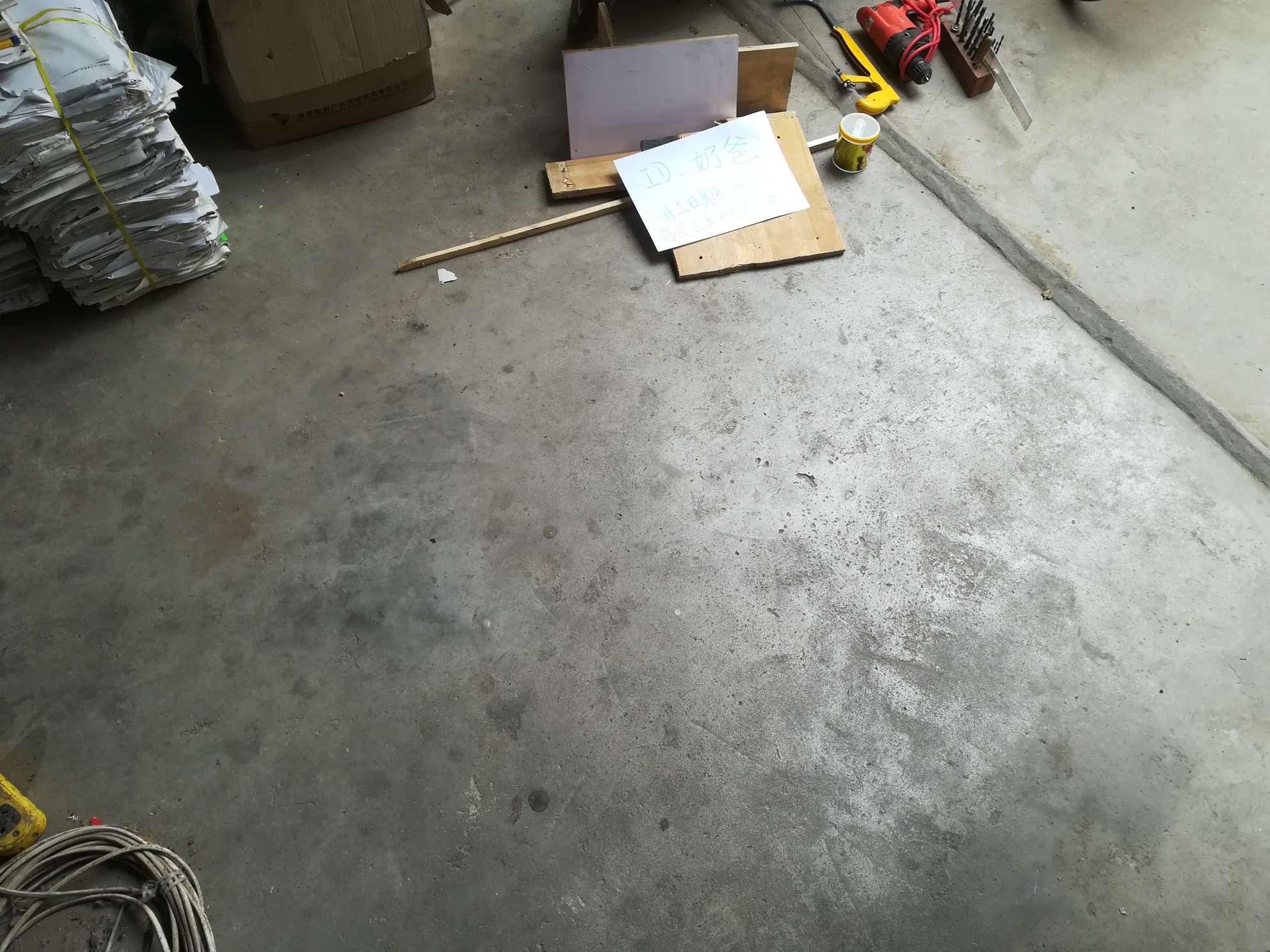

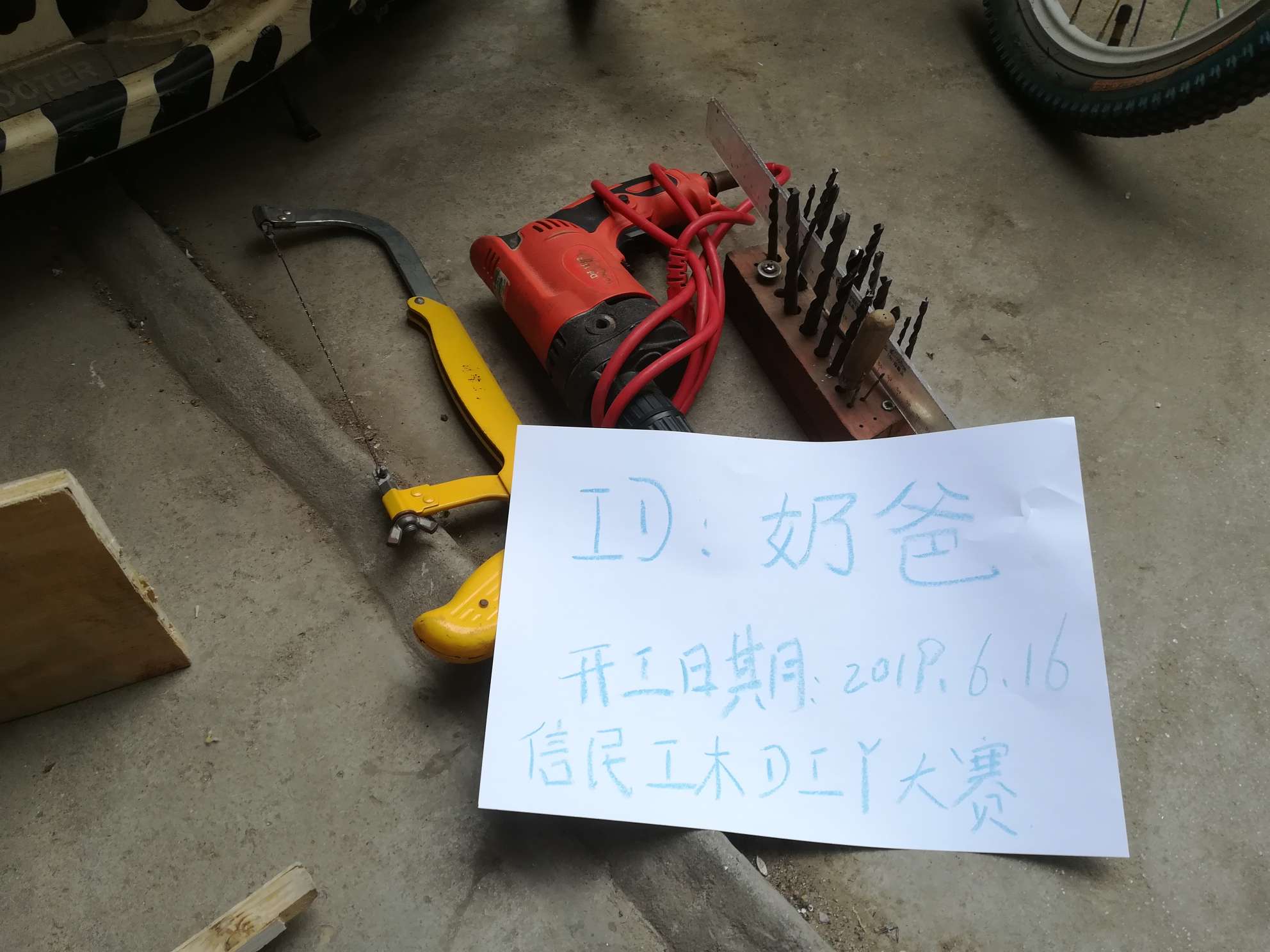

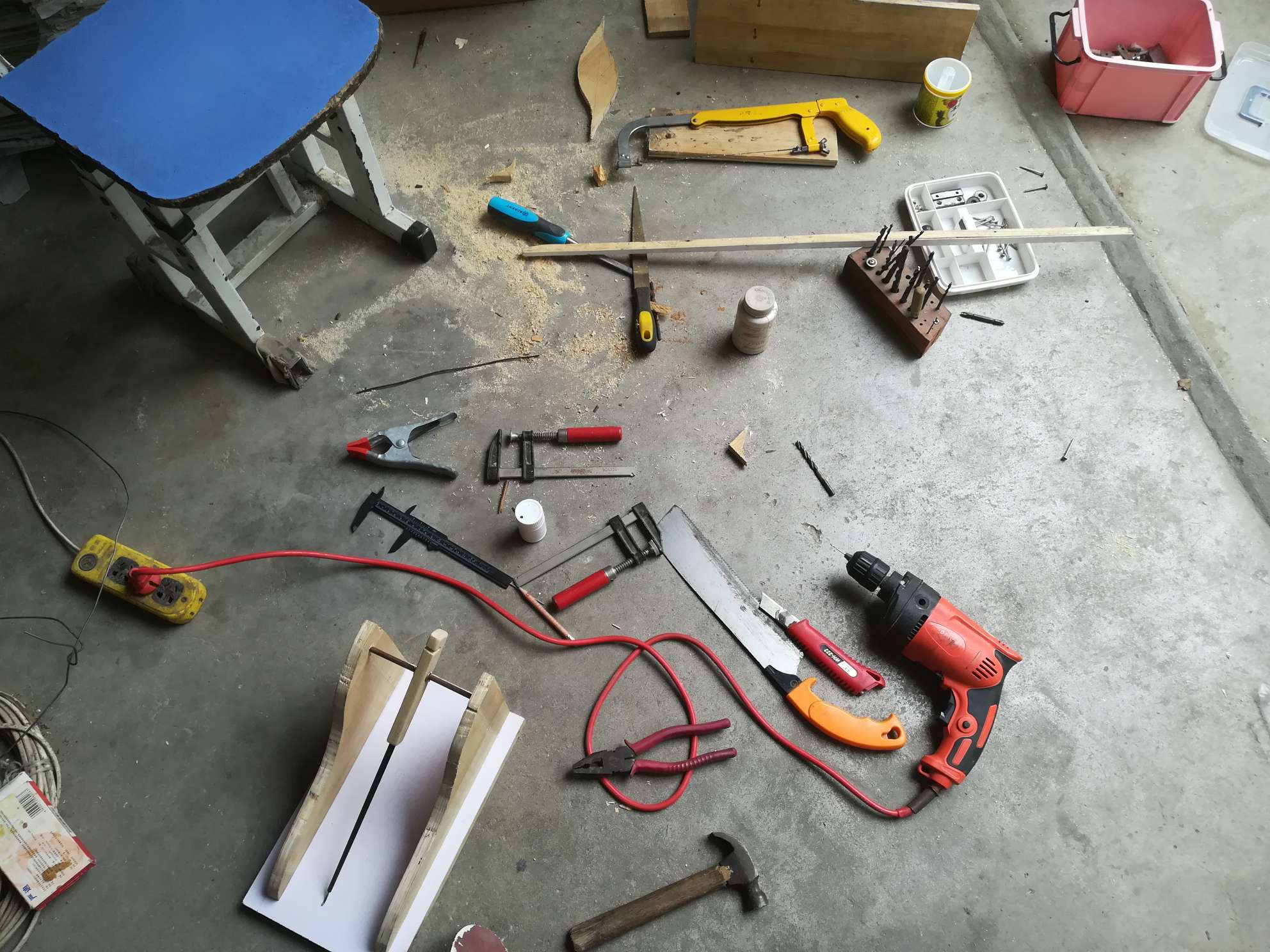

进入开始状态 工具(主要工具手电钻 也是唯一的电动工具) 材料(不知道什么时候留下的边角料) 场地(工作台-地面
0 J# O) a+ D9 ^) e* Q# k7 }6 Y( l+ y4 v( W* s

( H# P8 W- n6 A9 c% G5 J5 f# V) r% c

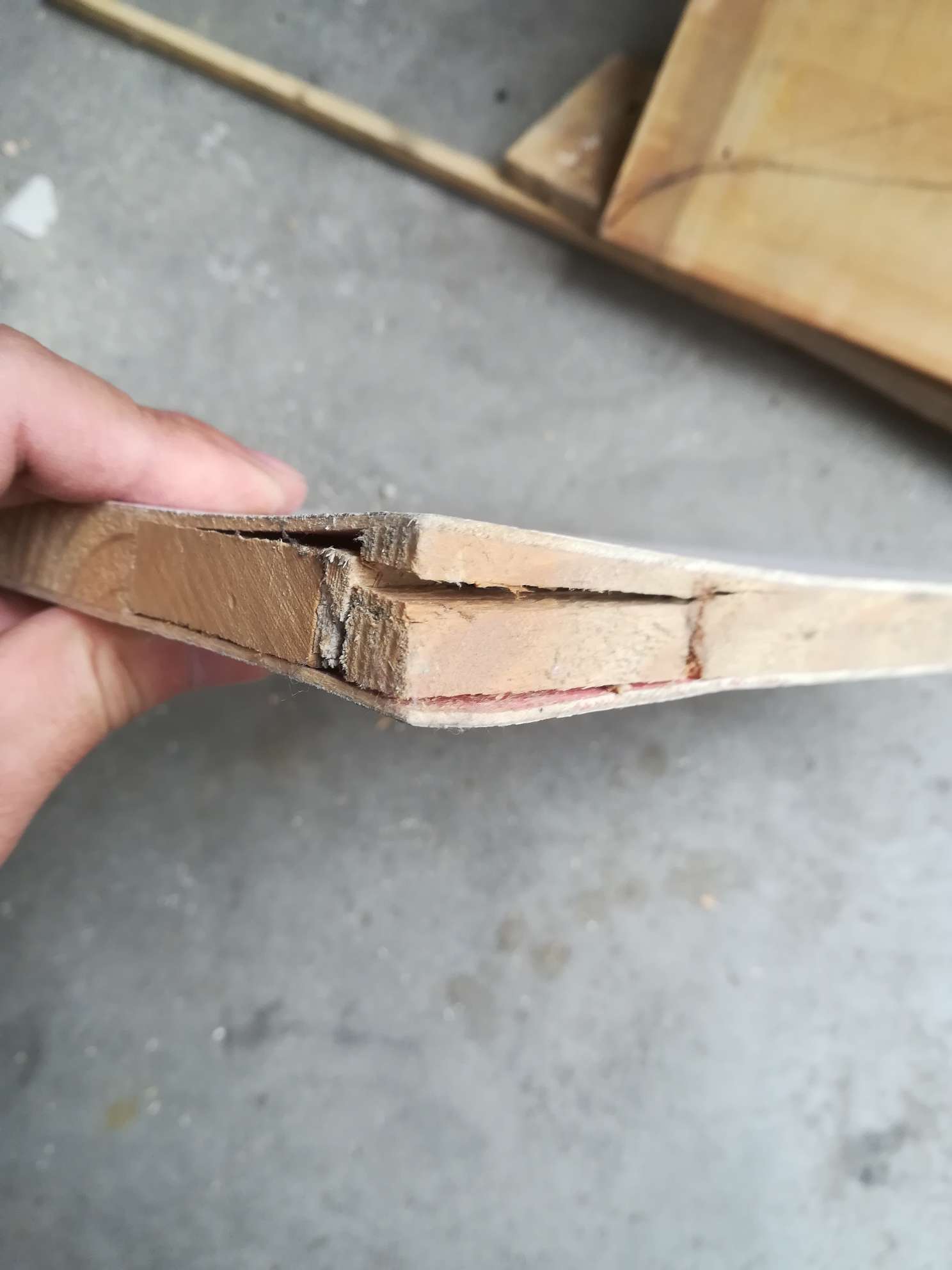

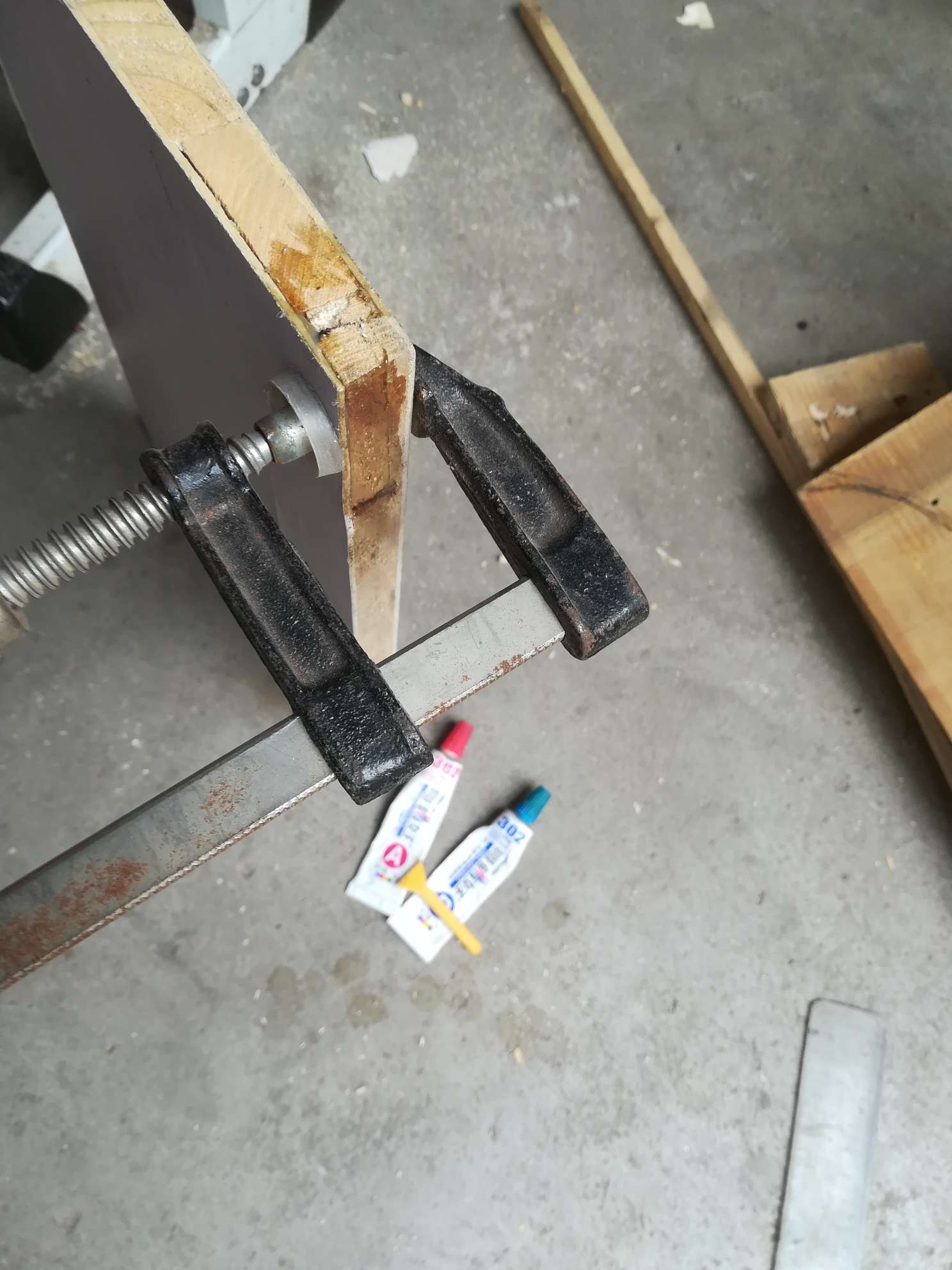

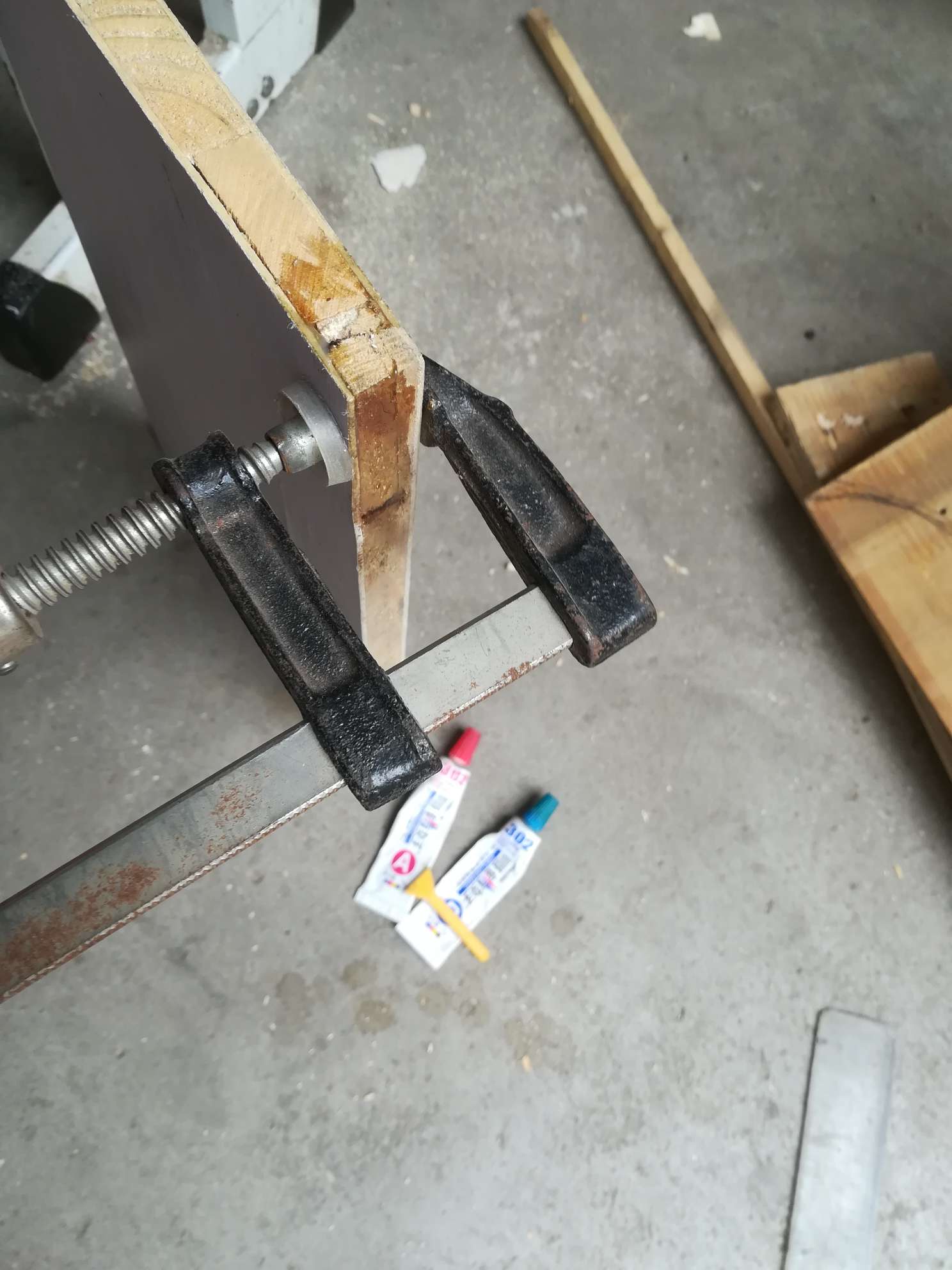

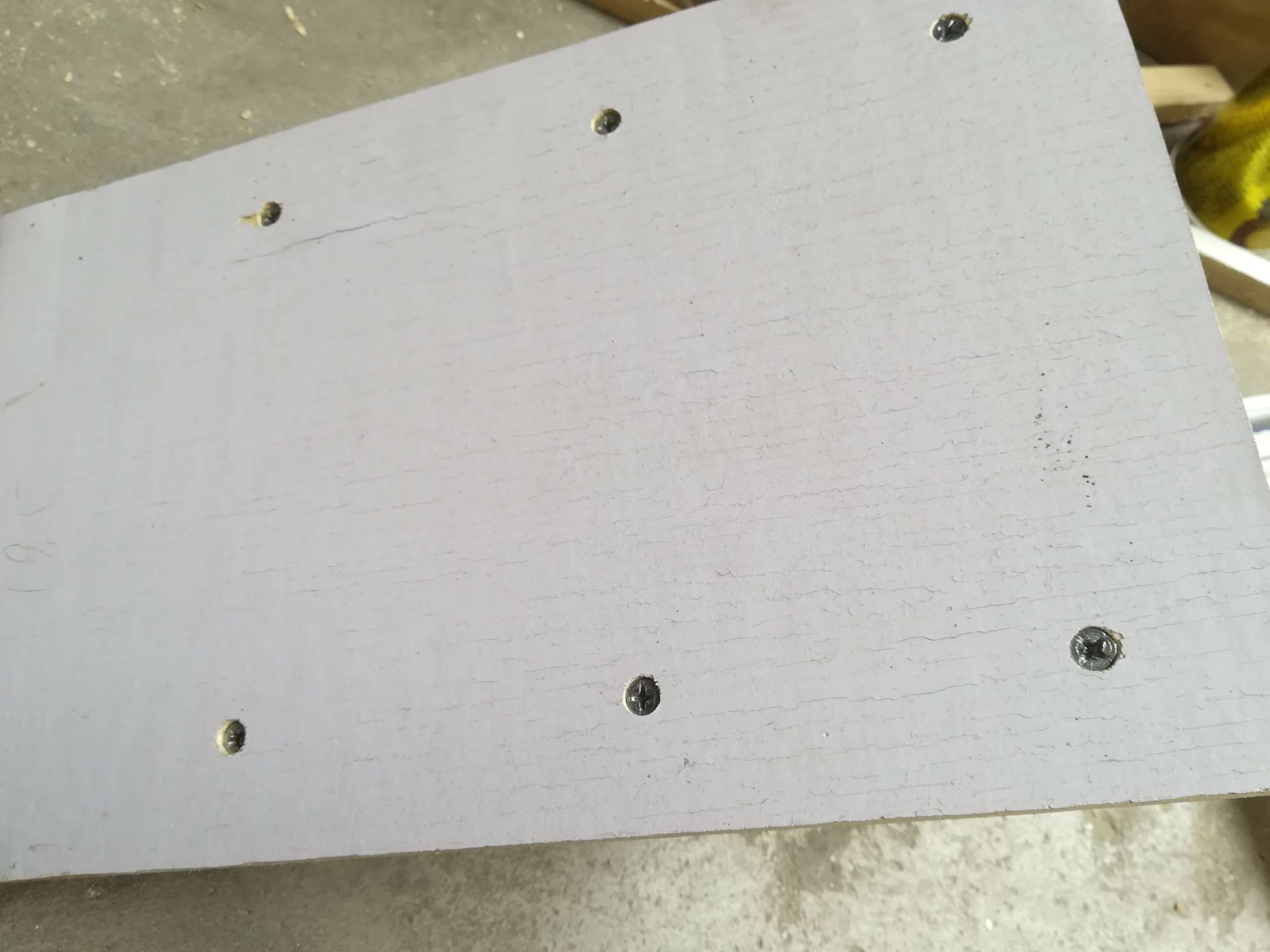

底板 有点裂 哥俩好来帮忙 F夹协助
1 t2 Q6 u8 Y- ]3 [8 x3 f
) n: f" y2 q8 R8 H; i8 F8 M
8 o. e& m0 z! c8 ~1 U8 t6 |, n$ w, T

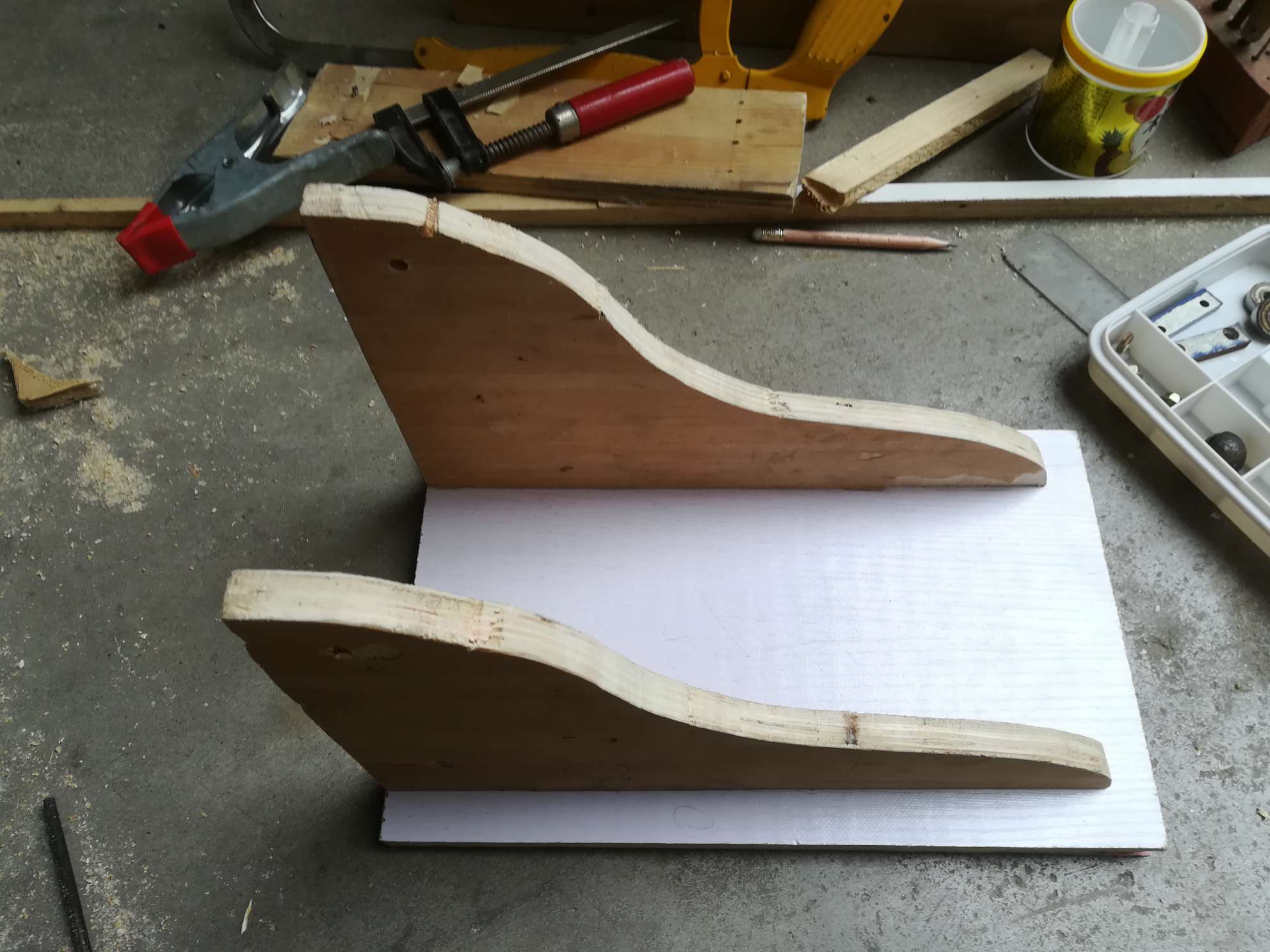

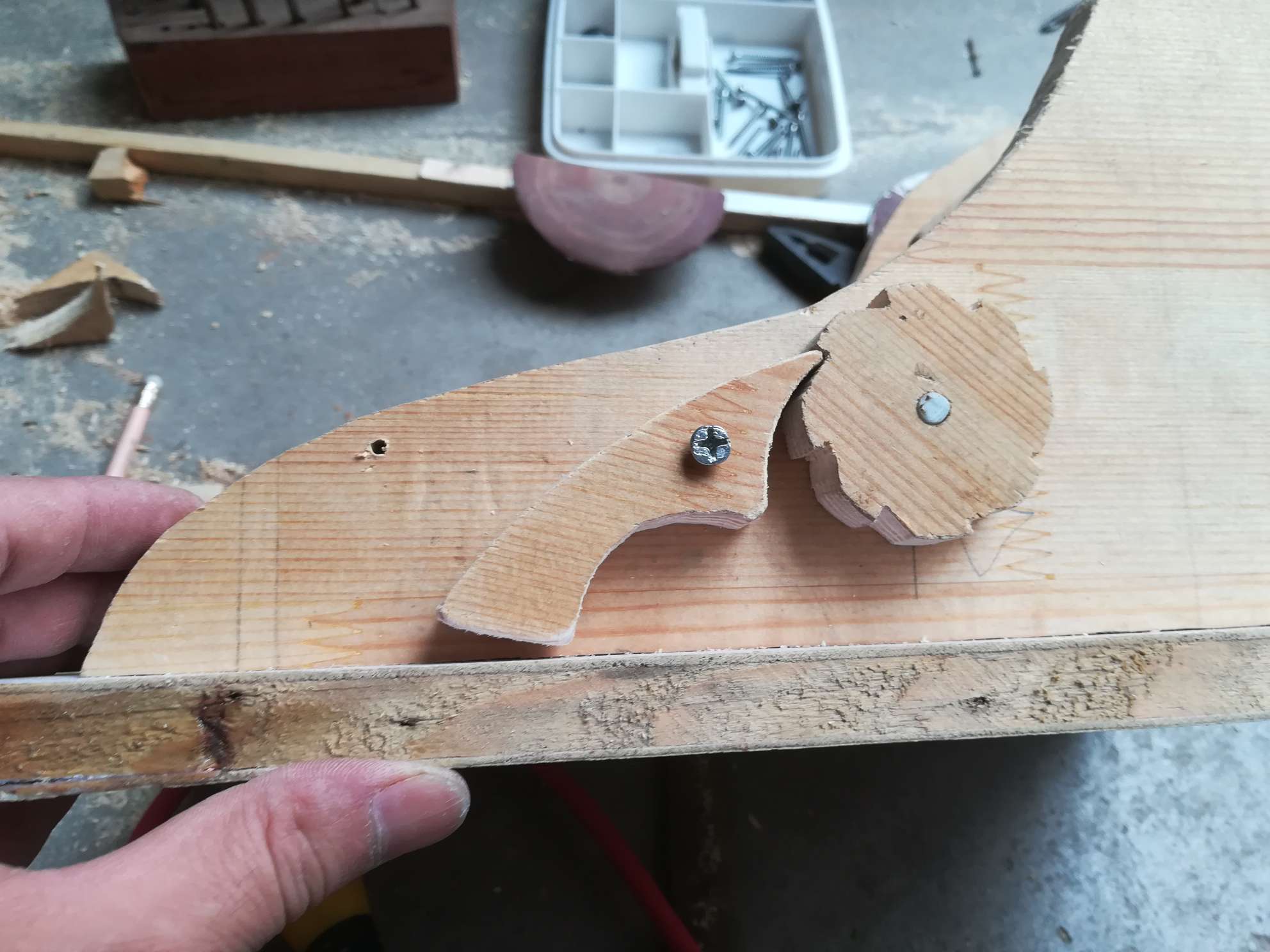

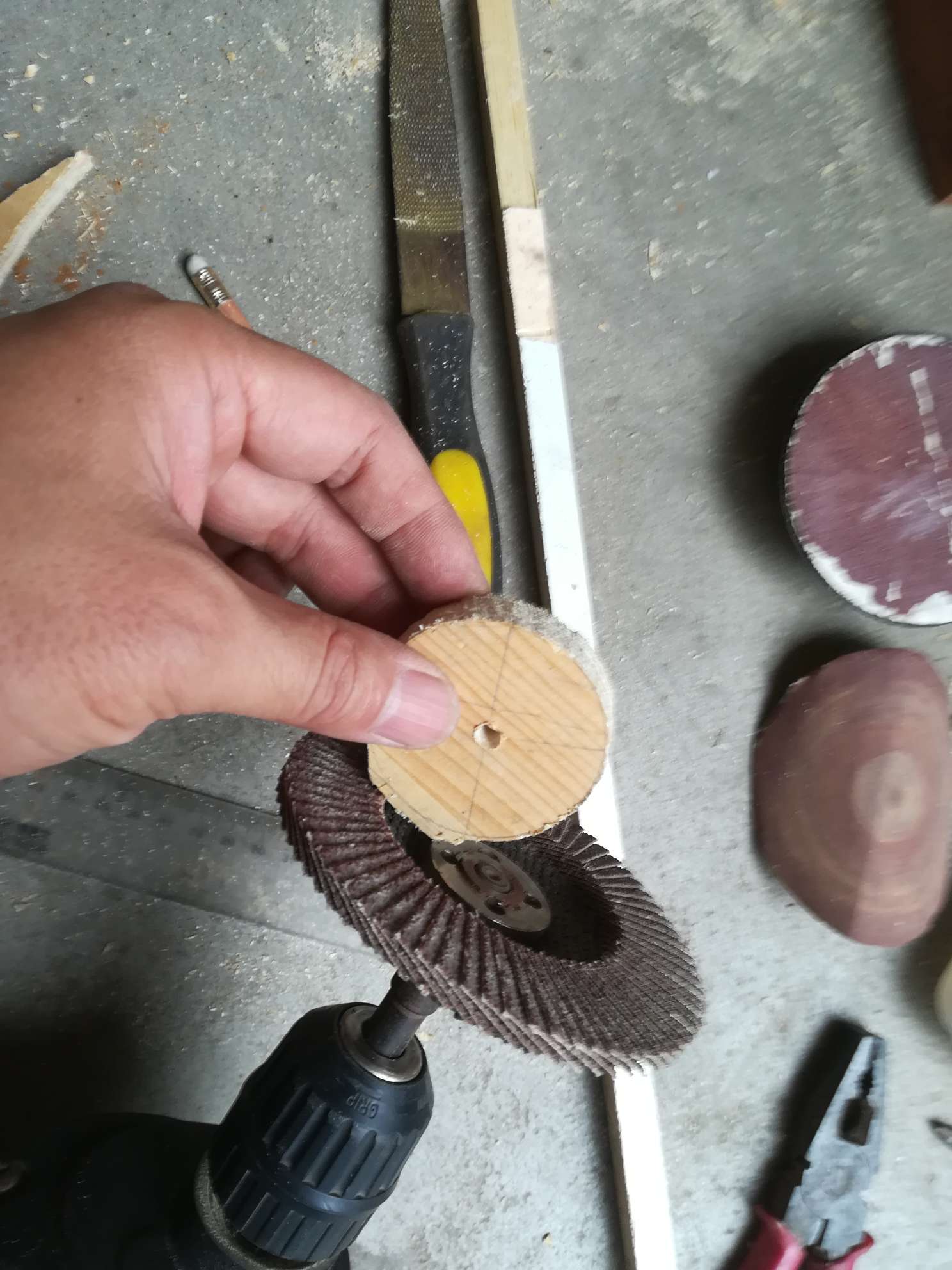

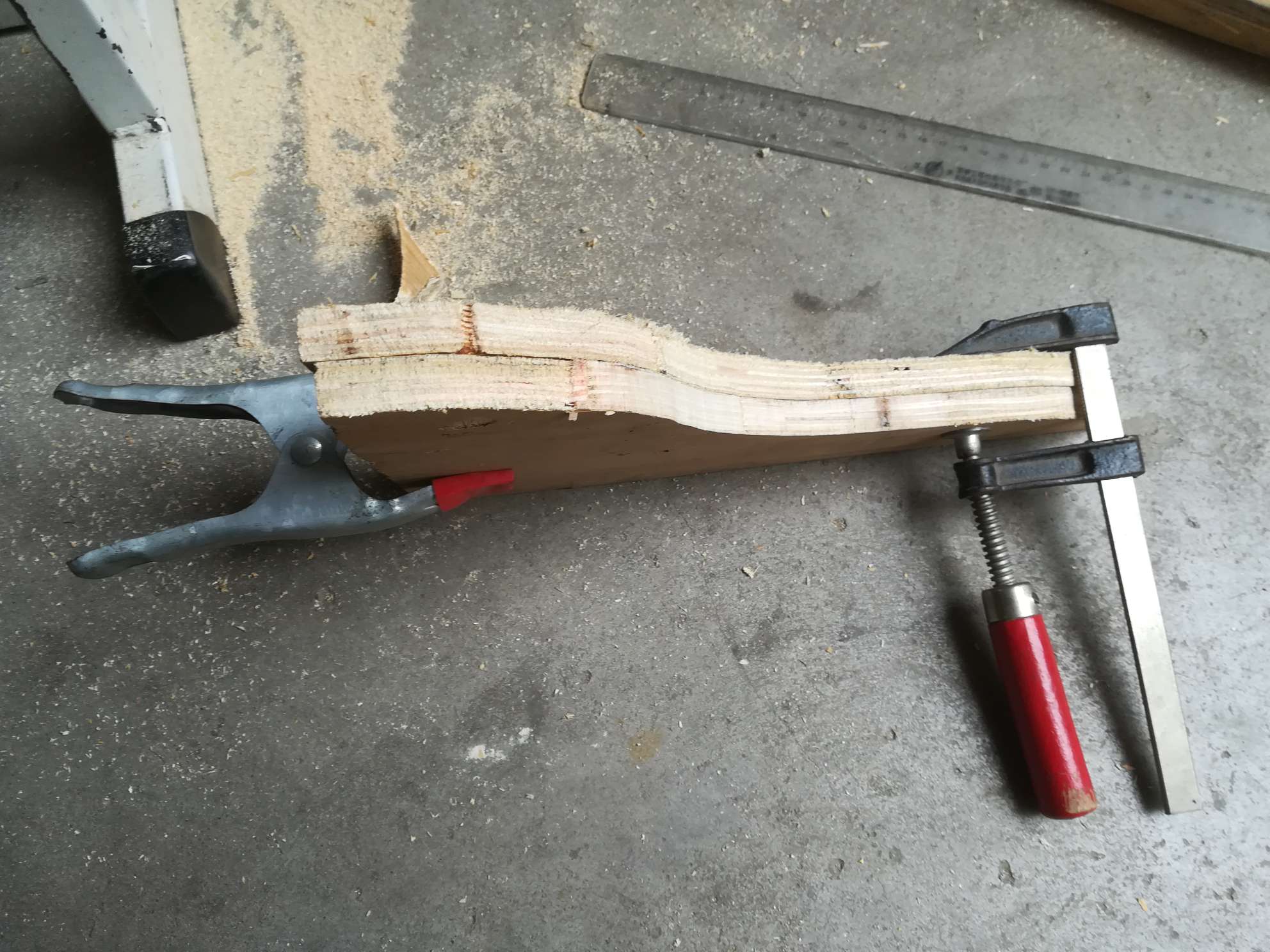

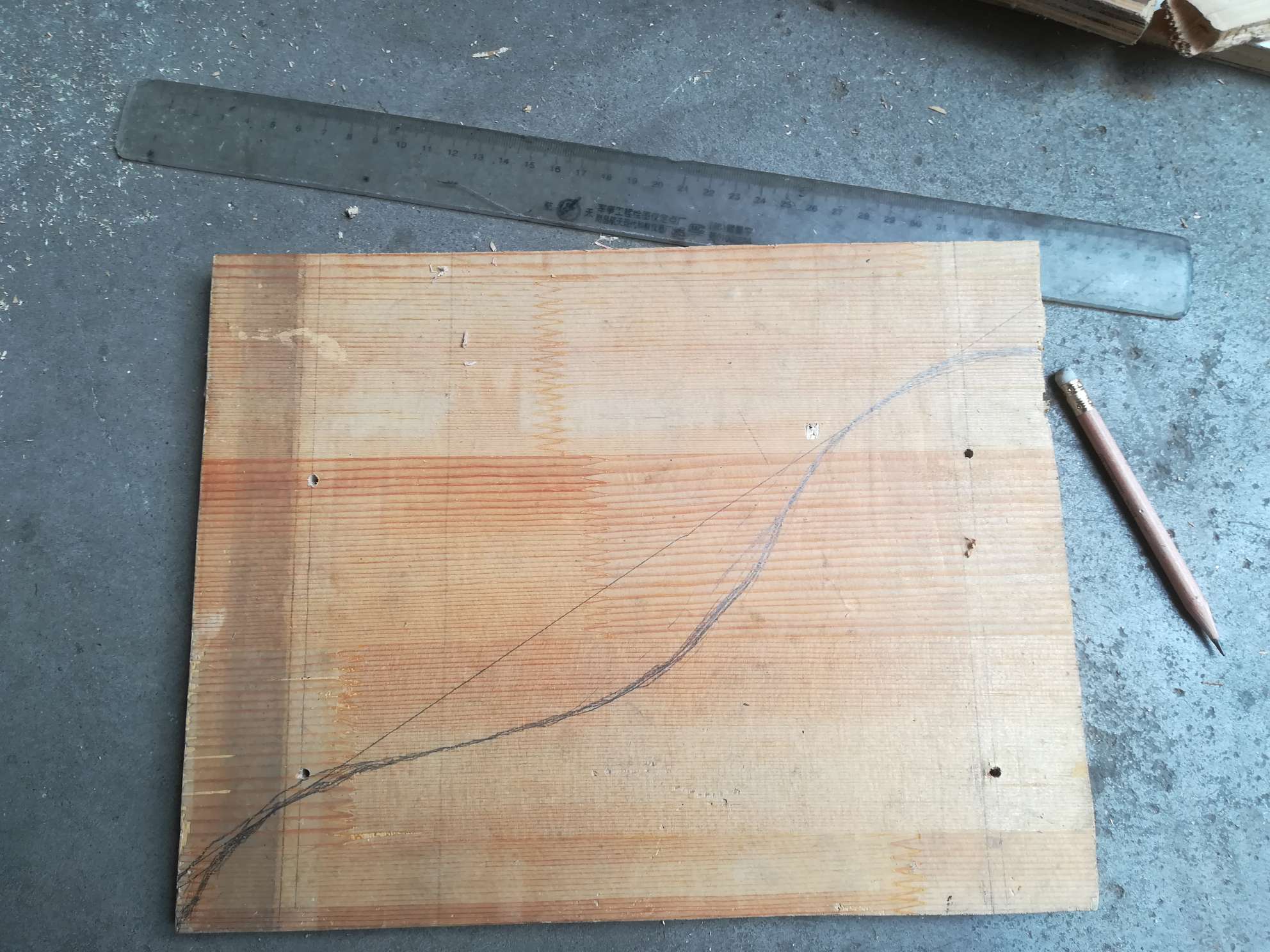

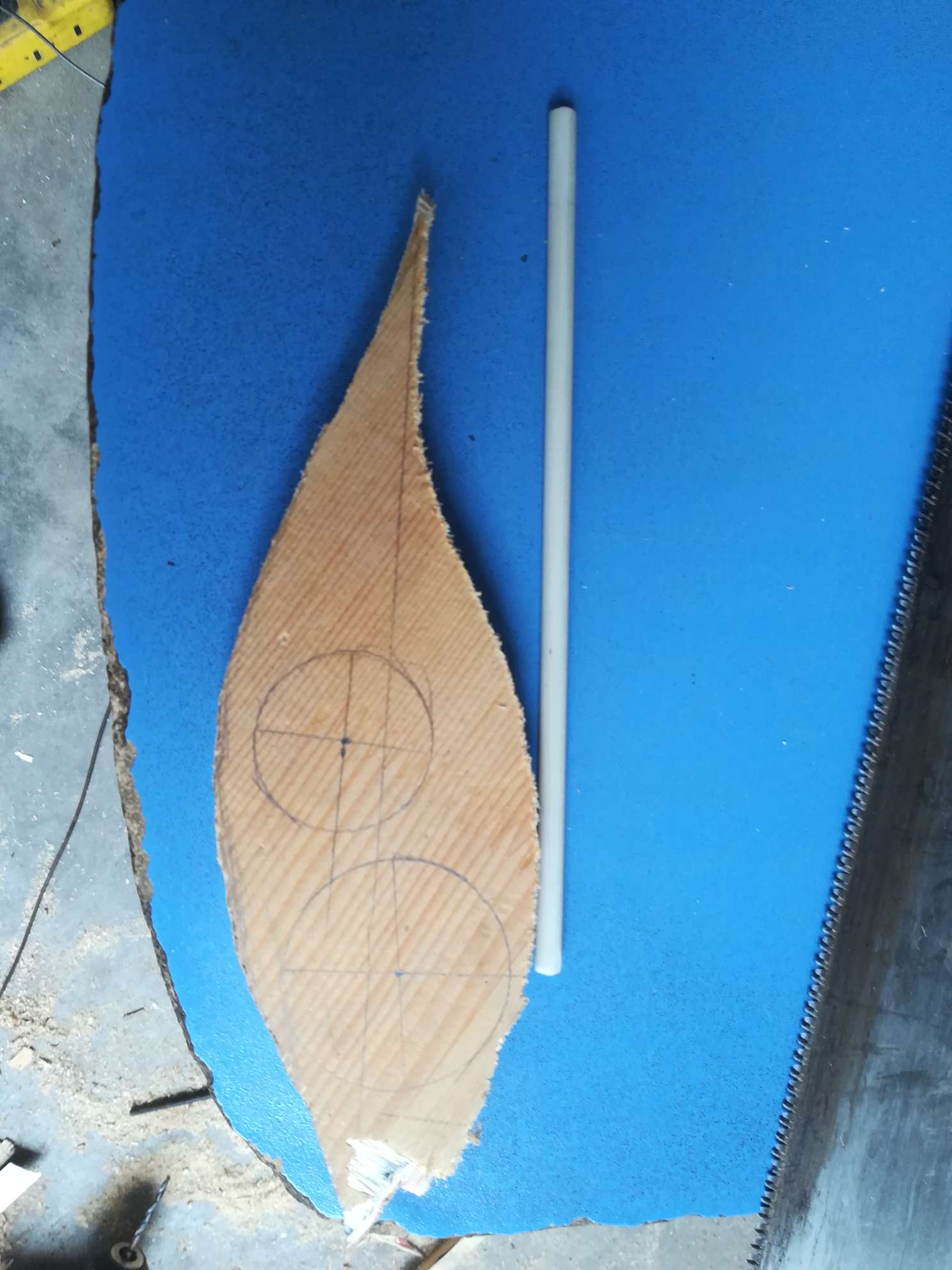

侧板 一块板子分开 象征性做个造型 简单划线用曲线锯锯掉 不浪费材料也有一点点流线型 然后夹住固定 磨去毛边 顺便磨齐整8 \7 @) s7 p8 N! m# h$ A5 _

1 ?# C; j, O4 \  x1 a& P  |. V, |/ ?) N# U( e

& J3 M/ ^6 f& H- c- Z' U$ M( \, ?3 h1 A9 P! f- U/ c+ U1 n# W; G

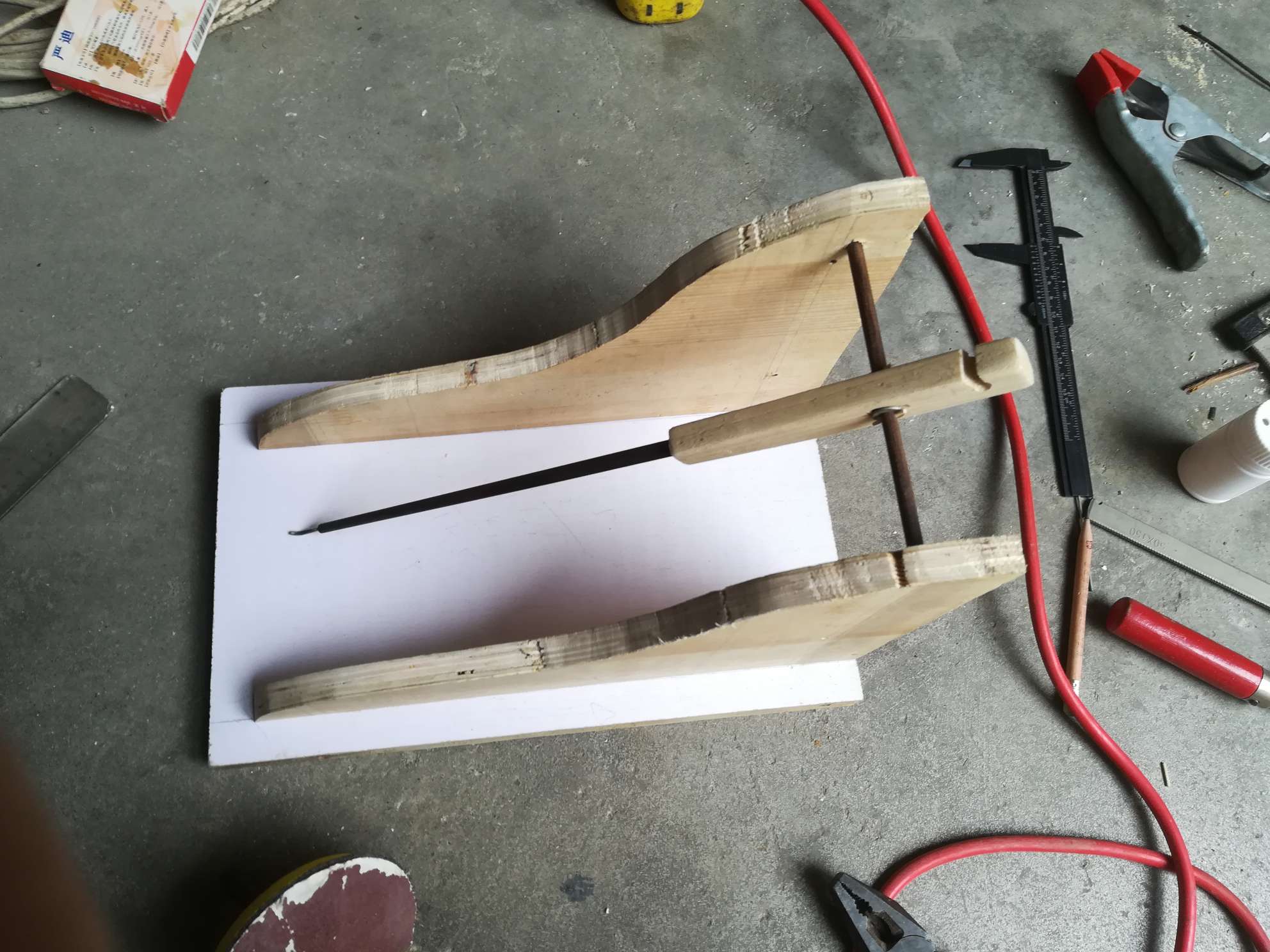

底板和侧板组装 组装前钻好安装投石杆的孔
. x* r$ {; L9 z2 z! Q; m5 h0 p* g7 _$ s

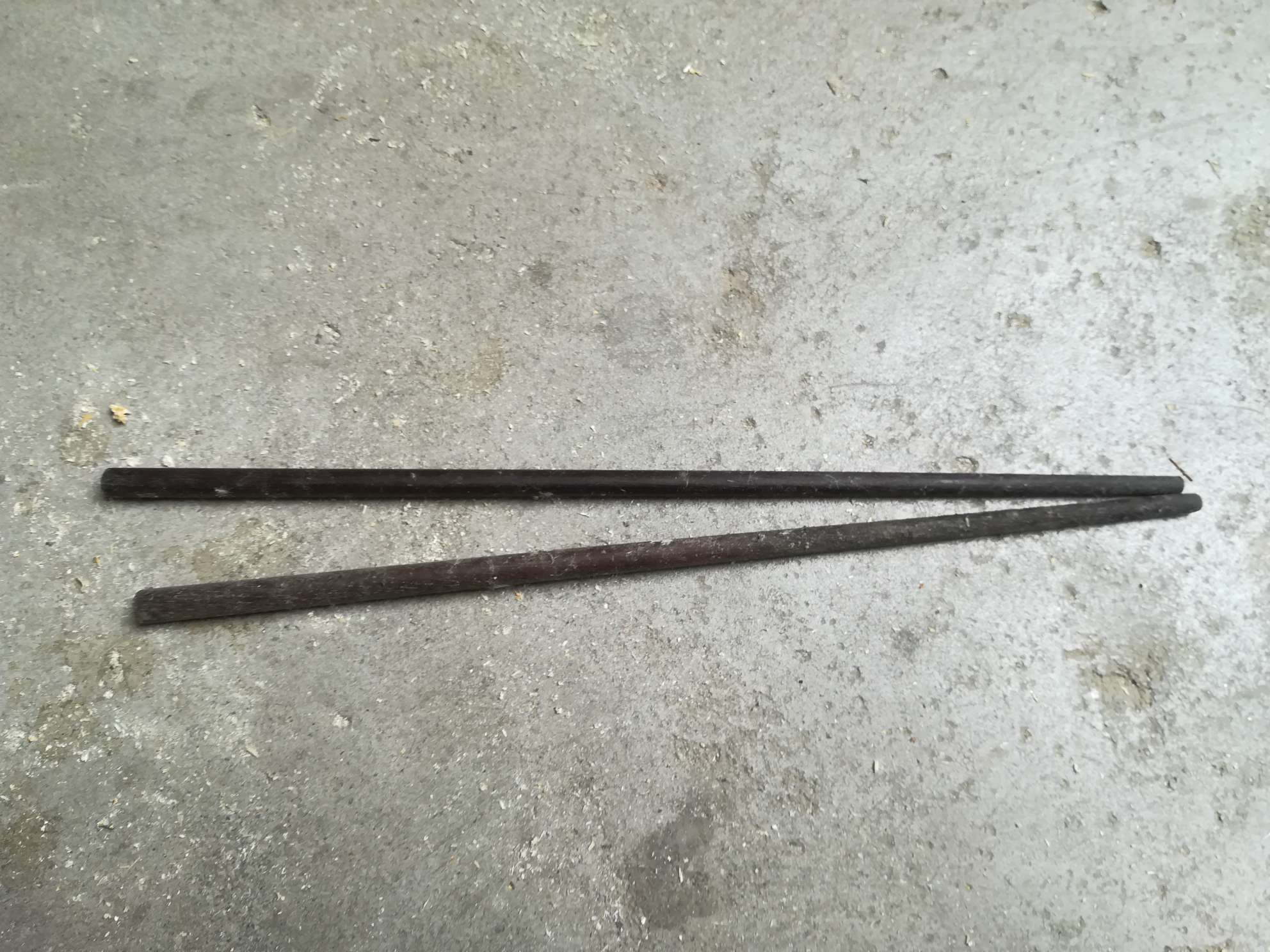

. {! U% @: ?+ }) ~9 u投石杆和横杆是在厨房洗碗池的缝隙里找的“材料” 老婆洗碗时弄掉了不捡, f4 s5 G* S) `6 s+ _
# F, {# q; B) X8 ?' E. E: X( i
3 v' }! n% J' I
插播 混乱的战场 大兵小将均上战场  l( w. i" X2 [" l

# Y0 n$ r# }7 Q, Z# g继续 边角料 废物利用
) C3 U; a& M: @1 t& \: N% L; ]4 T4 R
, b8 J: ^$ M/ f; ~4 [" y2 x+ V
$ u8 n' [% z+ J5 s7 }. c/ g' e+ ]: U7 U7 k1 N  ?& U& d

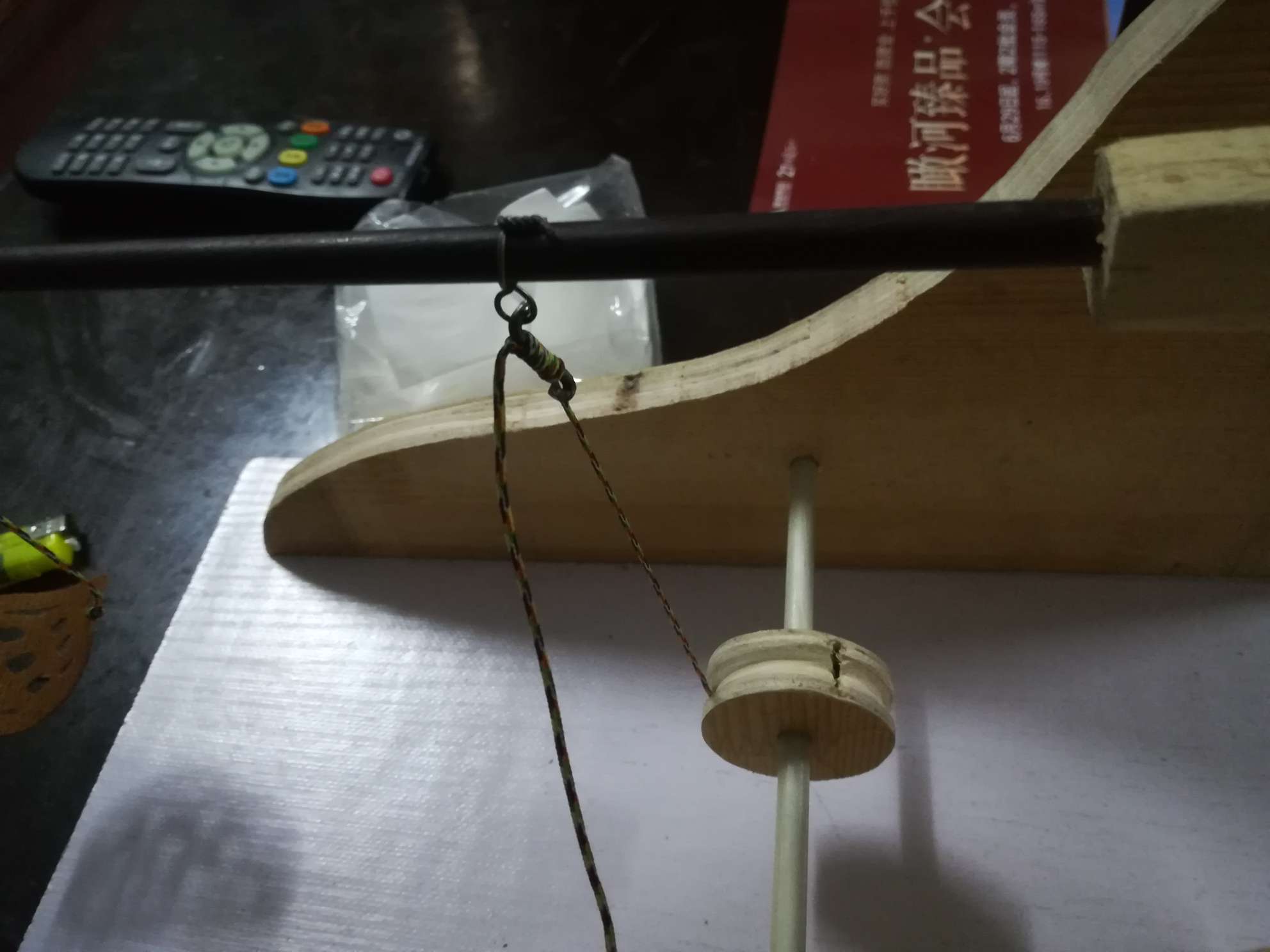

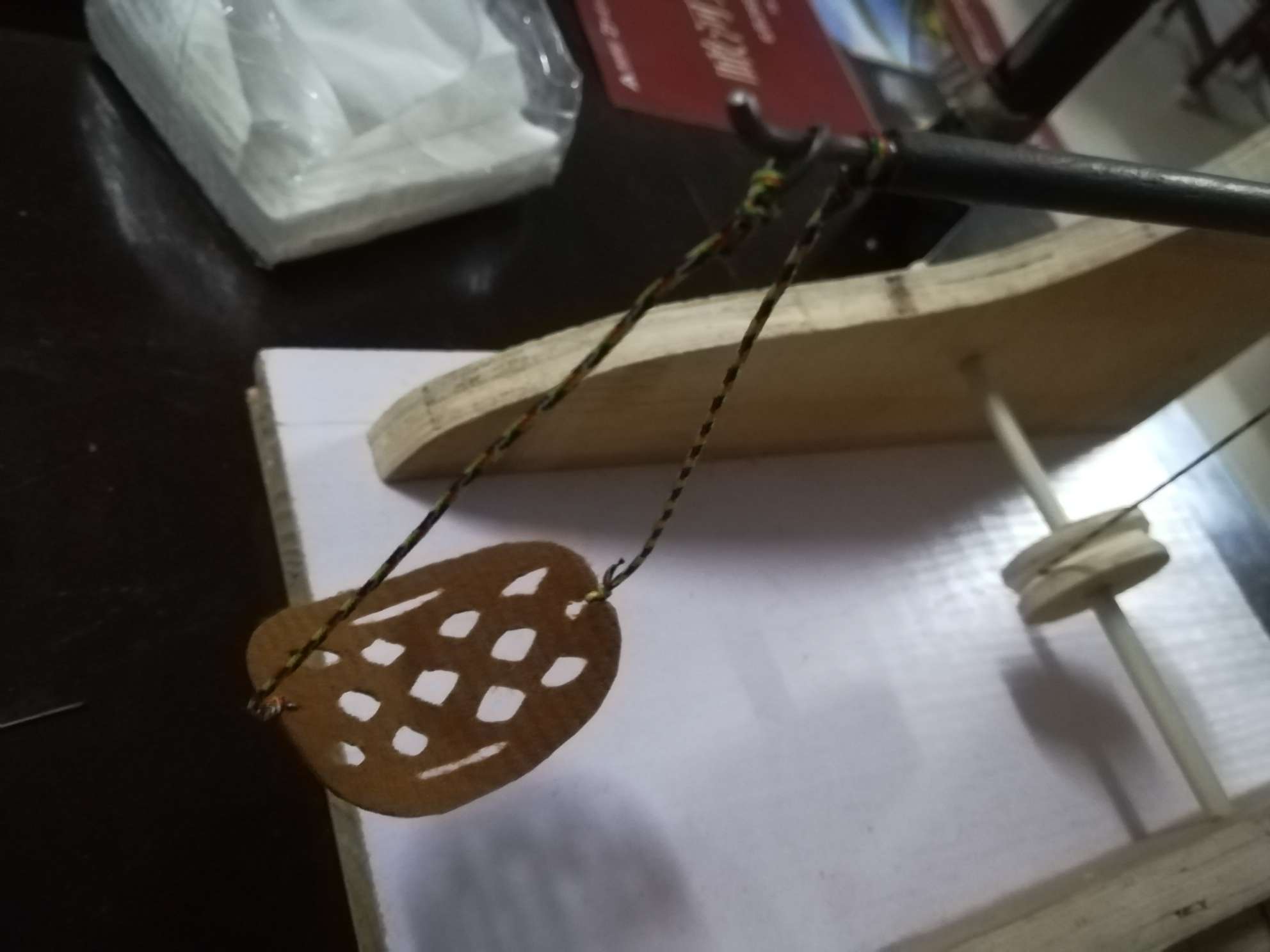

; u5 F8 c  E  W) O装石头的皮兜是包沙发剩下的小块儿料子 释放开关的铁丝是散步时捡的 绳子是手串换下来的绳子
+ }/ R. h! p  p% F, O5 n+ k) S
1 U$ @6 [+ F* P7 m3 O# R) E9 Y& v$ L- E4 l5 @9 |

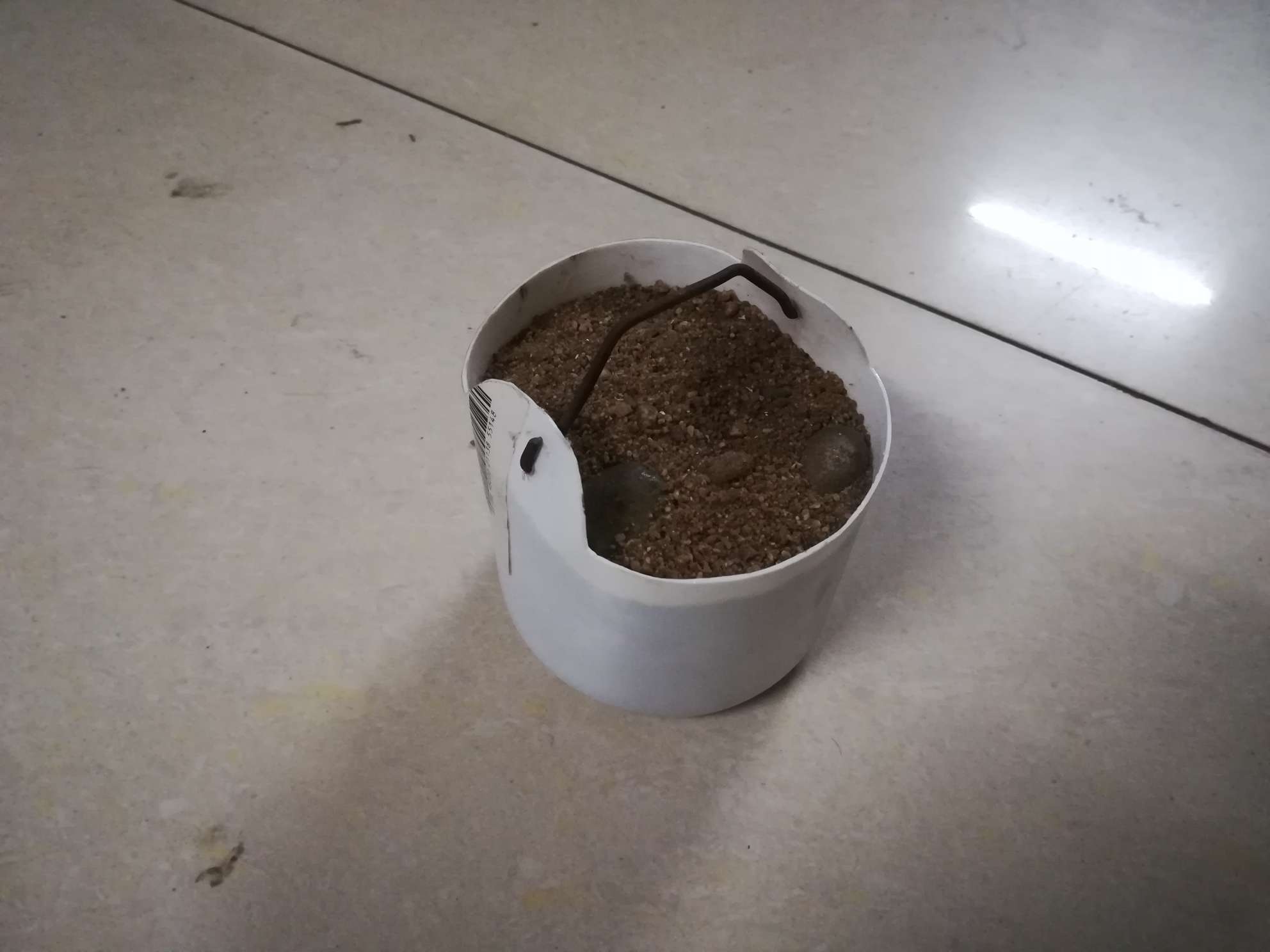

关键的重量级部件上场 原计划是用木料做一个盒子 计算好之后嫌体积大重量轻 正好家里找到一个瓶子 里面的馅儿开始的时候是沙石 但是还感觉到重量不够 石头投送不远 之后换成两个废旧轴承 然后上面装沙 再滴502加以固定不至于沙散在外面
+ T) o/ j6 [5 q  v2 [/ U( }6 F9 Y, E) L! b" i8 y% t4 S
最后试了下投送效果非常满意 跳棋里面的玻璃珠投送出去已经找不到了 直径2cm左右的小石头投掷超过七米 欢迎各位指正
: ~$ ]; R& P# h) I+ l. b$ C* `
( A+ D  [2 q9 }; l# S2 K9 s4 Q( `( N
