小机制作记------立柱机完结

lzzasd

前记：
以前没事的时候逛51模型偶然看见数控CNC如此简单可行，心生梦想一定要造一台。
一记：
我的第一个机为20厚铁板光轴机，13年上班没事就开始研究画图，目标A4大小（200*300左右）先硬纸板上画图看比例，成熟后转到CAD画图，出图下料。由于激光切割等等原因，结构件有变形，孔位偏差等问题，安装时很多困难，结果都有三轴偏差，也懒得调了将就用。由于用铜套使用中精度速度还是可以的，就这样将就到去年。后来算了下成本太高了，过万了桑心啊。DIY过程留在了51论坛。
二记：
前年找灰度图找到本论坛，看大神的都能洗铝雕铜的，又是4轴5轴的，心一横弄台立柱机吧。想到就干，经常光顾咸鱼看配件合适就收了，弄了大半年终于结束。下面给大家分享下

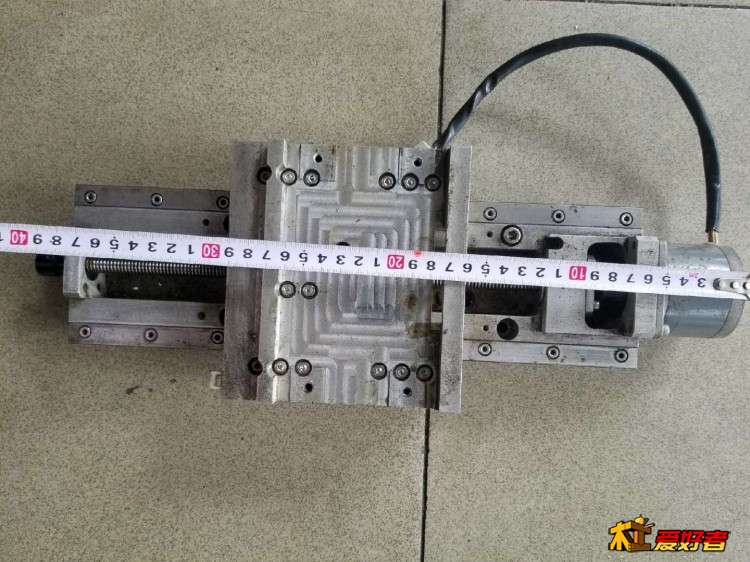

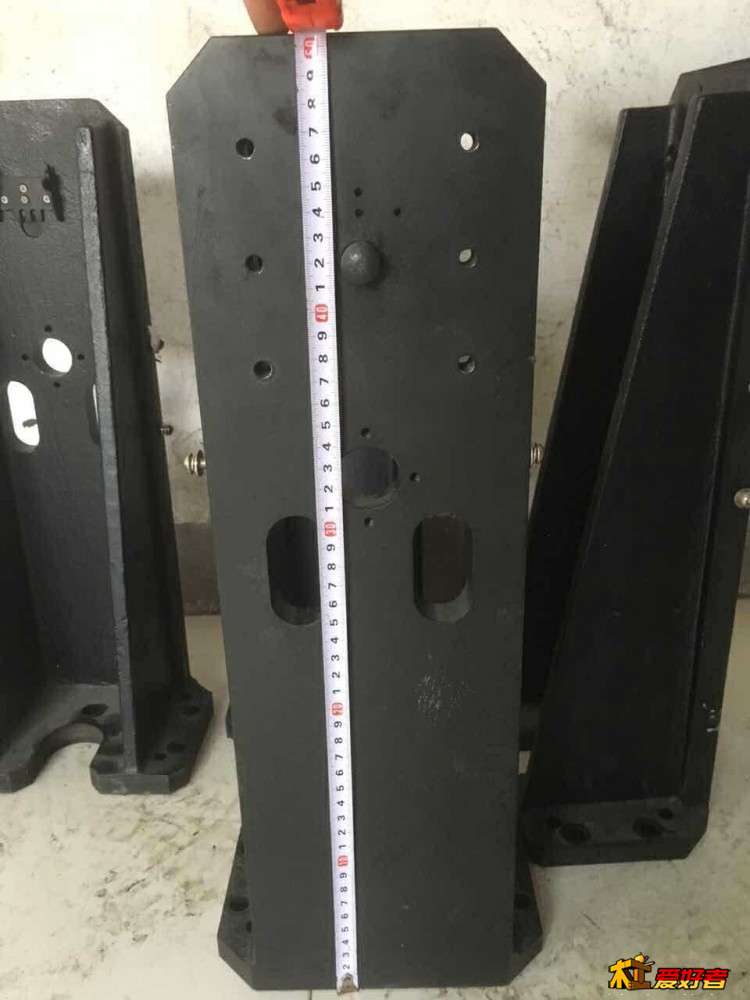

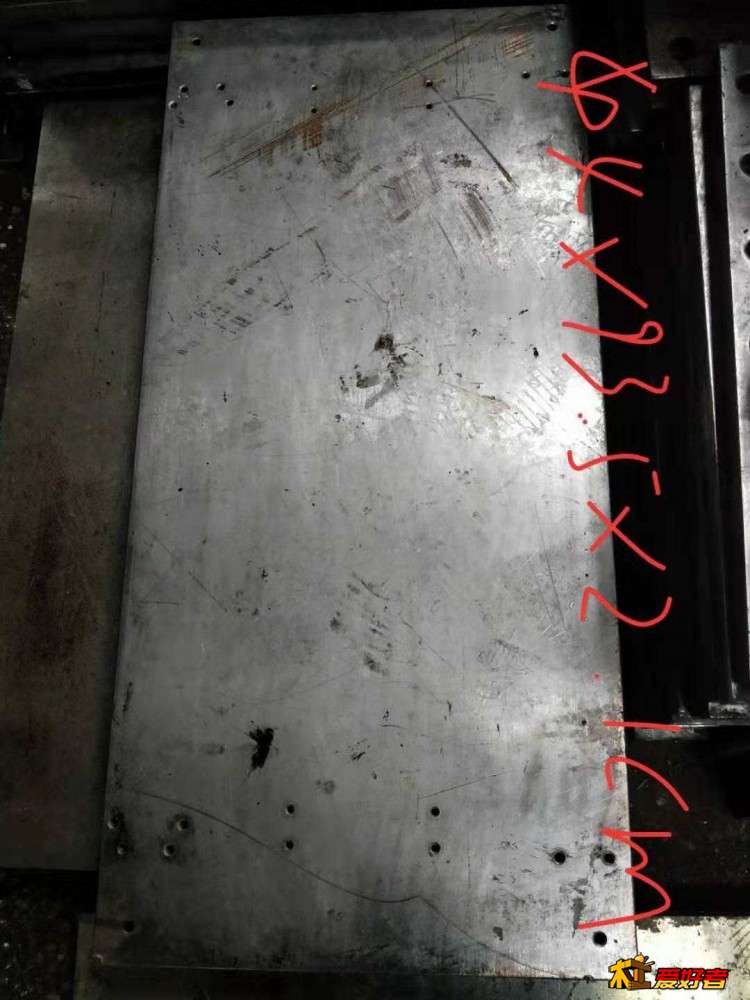

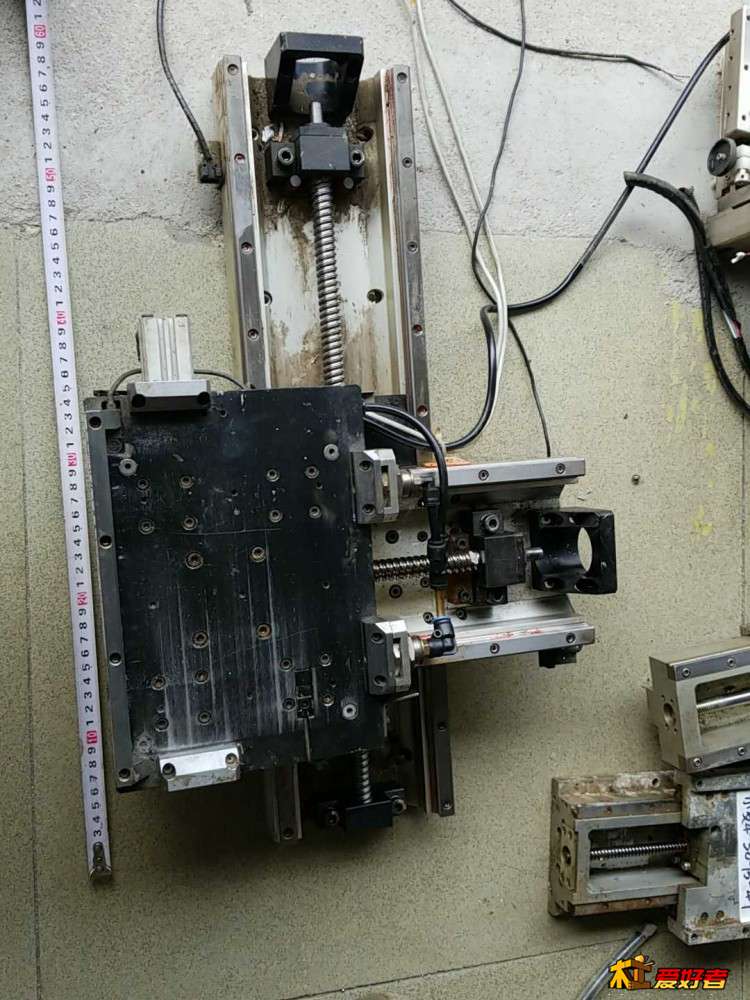

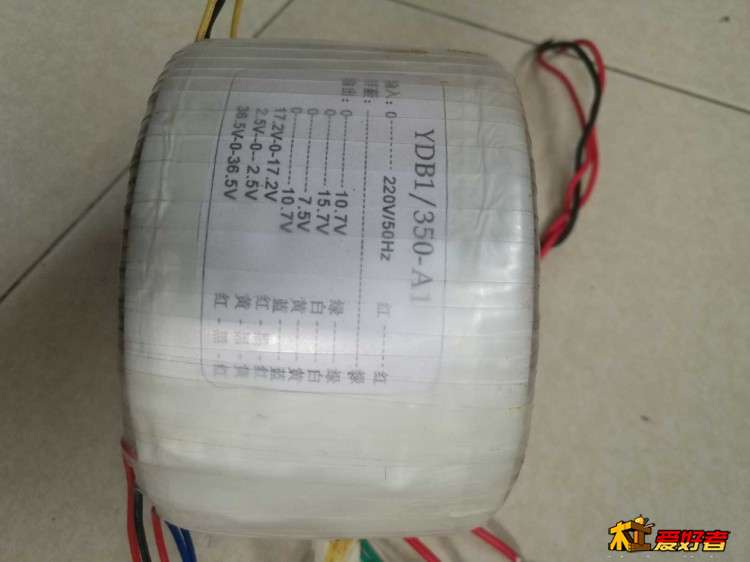

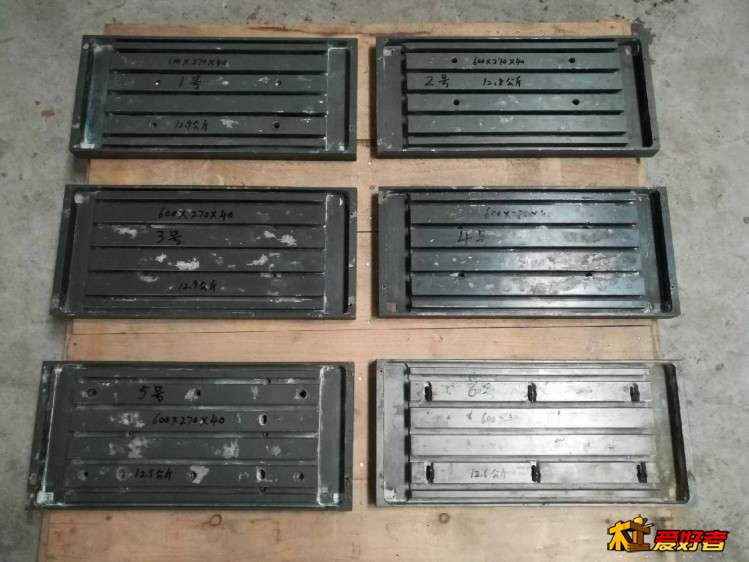

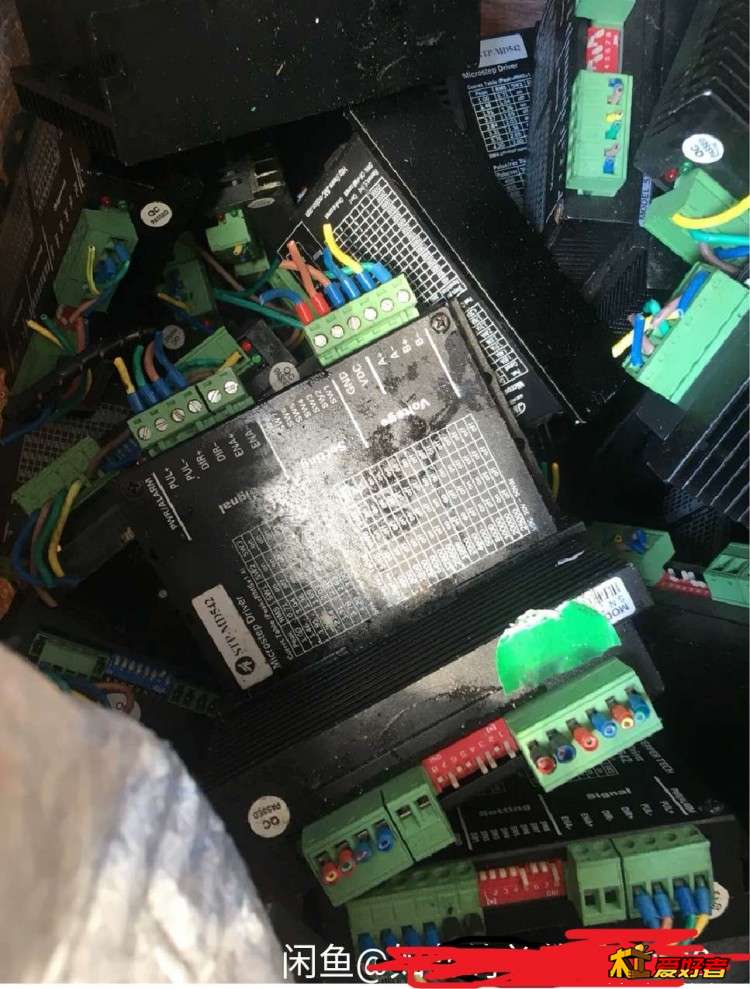

材料：

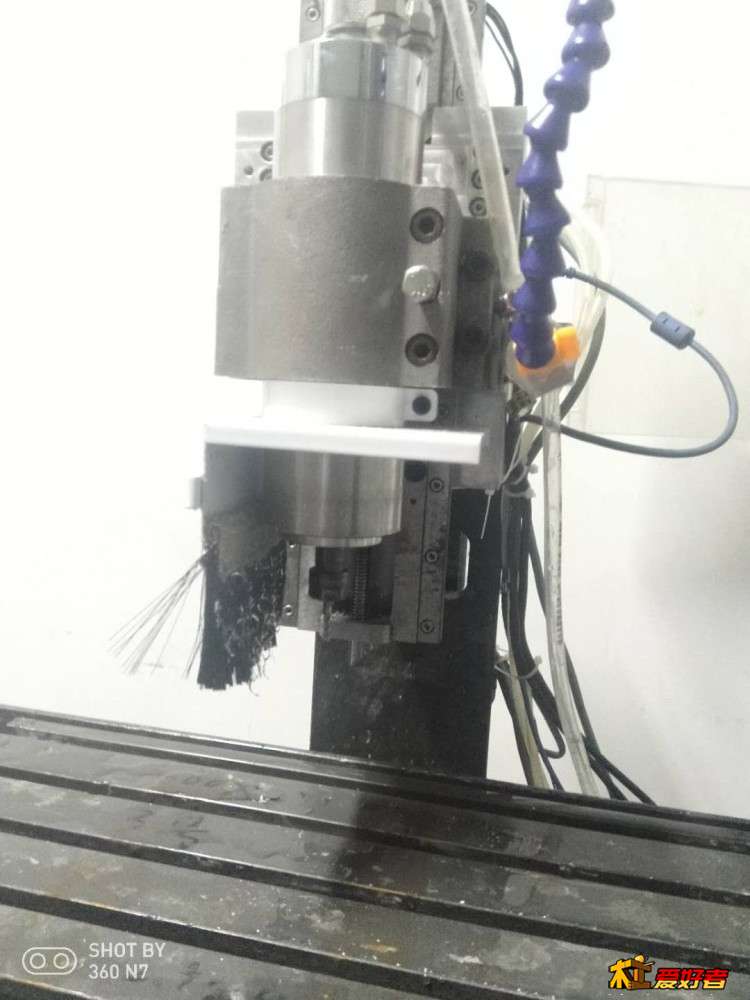

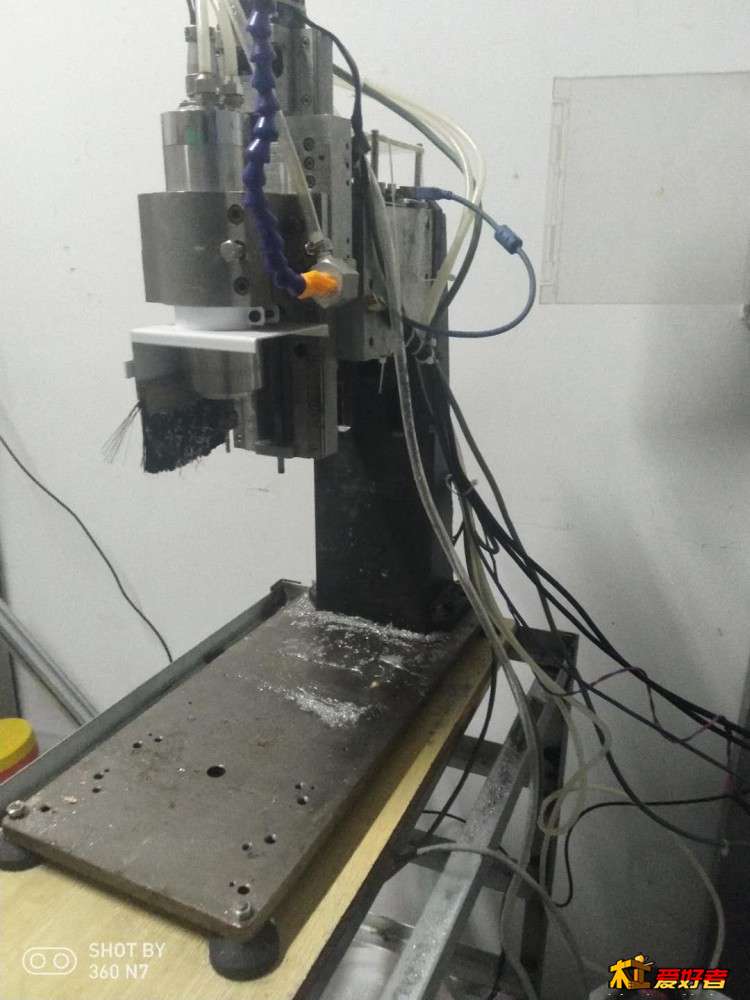

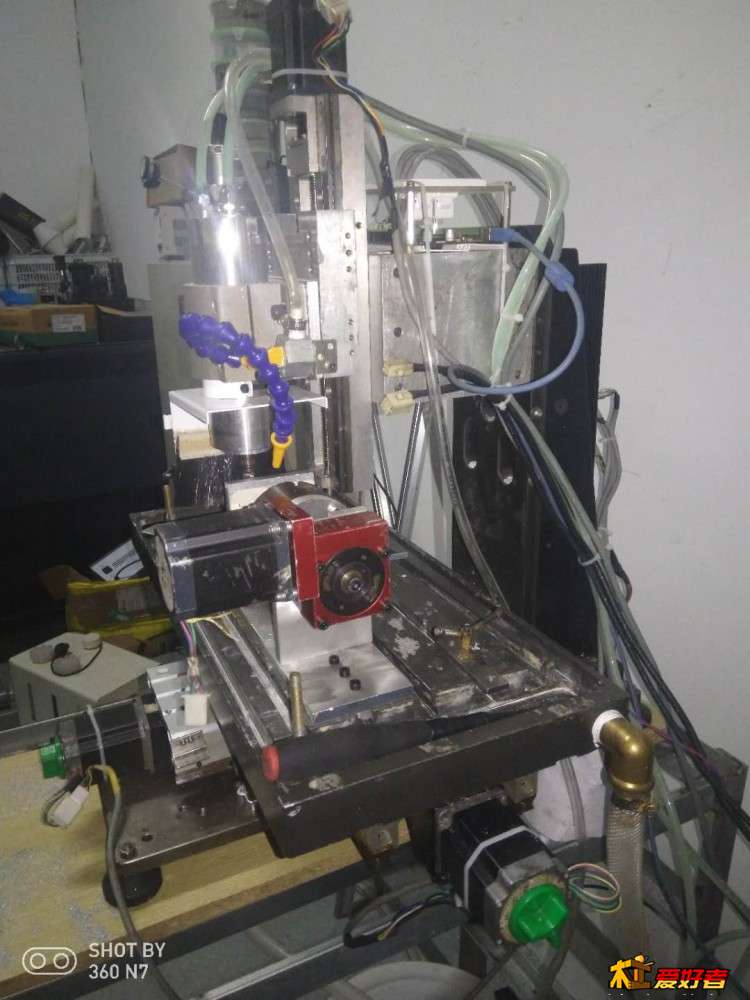

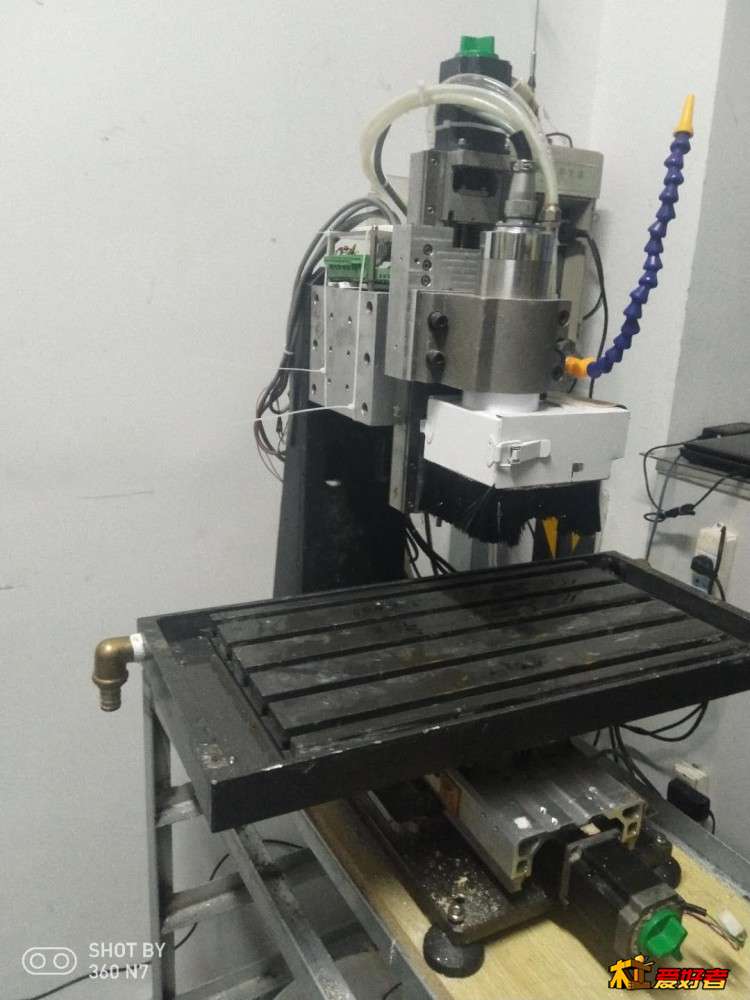

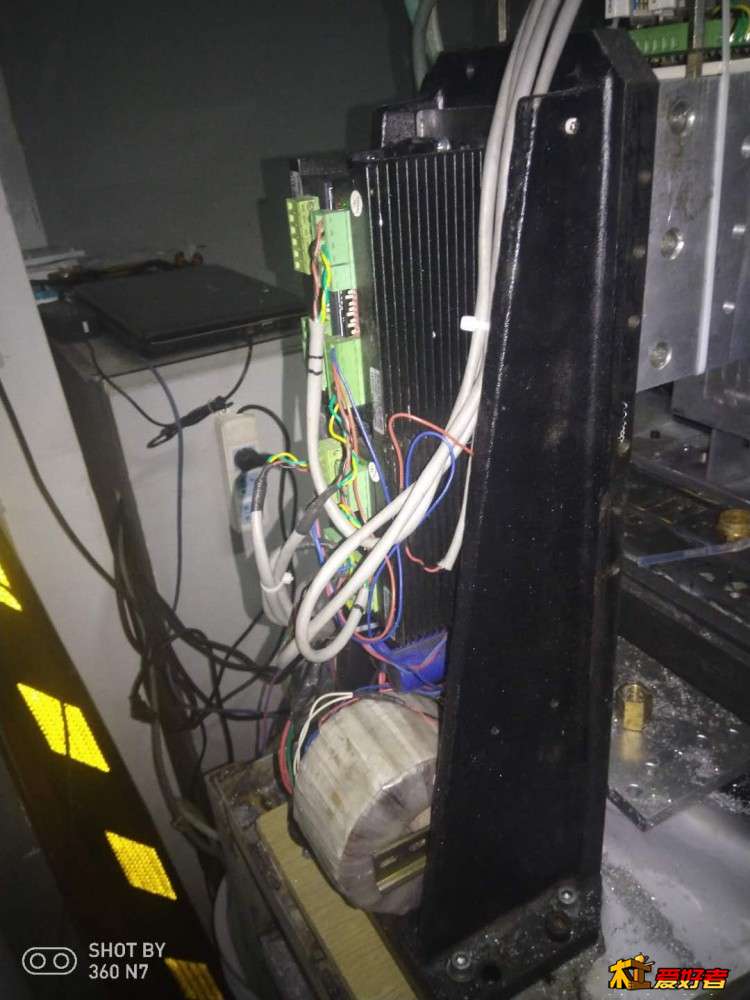

完成结果：


后记：
弄完主要部件大概2500，比较实惠，这几天都在洗铝，效果很好，自我升级中。
结论：
到达预期，可能是我最后一次制作了

lzzasd

刚看见有人翻洗铝的帖子，这里分享下
洗铝关键是加切削液     推荐高转速   小分层
加水最好    铝屑能带走不乱飞   还能给刀的切削处降温    不粘刀
洗铝加切削液-----------------------------
洗铝加切削液-----------------------------
洗铝加切削液-----------------------------
洗铝加切削液-----------------------------
洗铝加切削液-----------------------------
洗铝加切削液-----------------------------
洗铝加切削液-----------------------------
洗铝加切削液-----------------------------
洗铝加切削液-----------------------------
洗铝加切削液-----------------------------

重要的事情说十遍

梁成勇

楼主多大的主轴，铣铝转速多少！共振情况怎么样？

lzzasd

梁成勇 发表于 2019-6-12 15:22
楼主多大的主轴，铣铝转速多少！共振情况怎么样？

6或4的3刃铝铣刀      转速20000转    F800    吃刀0.2     加水循环冷却    基本无振动     1把刀使用好几天刀刃基本无损坏   高转速铝屑小水都带走了

我也要750W无动力主轴    3000转   吃刀0.2    F600   有一点振动    铝排屑大   表面不光滑

心佛即佛

没有攒机过程啊

蜘蛛2016

这机子身胚结实

钢钢

我每天看着你们流口水也不是个事啊！

keithpupu

攒机攒的不错

abs2554

这样下来，多重？

txhl

有个造机过程就好了。动手能力强大

lzzasd

abs2554 发表于 2019-6-12 20:07
这样下来，多重？

还好   200多斤吧

microsheol

牛人啊

粤佬粤6

高手 学习学习

兰的启

干得不错！楼主拍照放尺子，取证照片才这么干，刑侦的啊？！
PS：万事别说最后一次……

lzzasd

兰的启 发表于 2019-6-13 20:46
干得不错！楼主拍照放尺子，取证照片才这么干，刑侦的啊？！
PS：万事别说最后一次……

这个是闲鱼卖家照    我直接拿过来了   方便你们看重要尺寸     有个对比
