栏杆拍遍，再求倒装圆锯纵切靠山解决方案

jurassicer · 发表于 2011-4-25 14:12:11

对加工大料来说，DIY还是力有不逮啊。

zhaihb · 发表于 2011-4-25 14:16:35

本帖最后由 zhaihb 于 2011-4-25 14:17 编辑

回复滂沱大雨68 的帖子

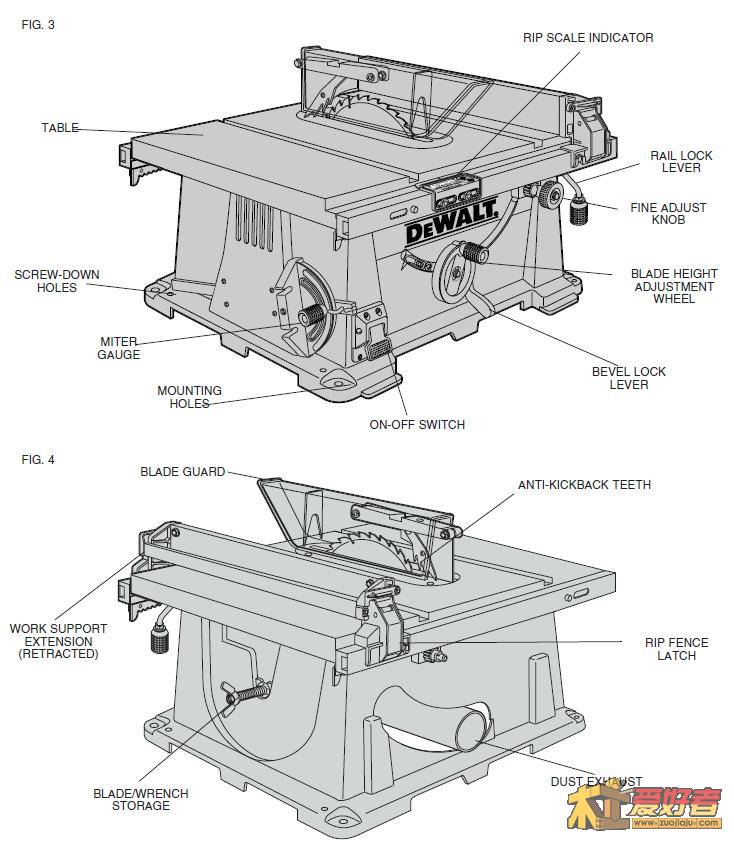

刚又找了个dw744的说明书研究了下，那个与齿条咬合的齿轮确实前后都有的，除了保持前后滑轨同步也提供了精调的功能，锁定机构跟这个没关系


fanghaixiao · 发表于 2011-4-25 14:56:18

回复滂沱大雨68 的帖子

我看好这个·

qf8901 · 发表于 2011-4-25 15:06:14

本帖最后由 qf8901 于 2011-4-25 15:08 编辑

滂沱大雨68 发表于 2011-4-25 12:40 + B' `* K' Y) @8 m! c d" c5 r
这样的话应该是台面前后都有齿条、齿轮，而且两个齿轮有一根共同的轴相连，是这样吗？ s/ h, ^5 L, n; j! T5 V
锁定的时候是锁定齿轮吗？

是这样，前后都有齿轮，有一要共同的轴。
得伟的靠山锁定不是锁齿轮，而是锁定与齿轮相连的滑动轨，轨上面安放靠山。

滂沱大雨 · 发表于 2011-4-25 16:05:07

http://item.taobao.com/item.htm?id=8221379410
齿轮、齿条问题都不大，关键怎样把齿条固定到三节轨上，拿502粘吗？

luckyforest · 发表于 2011-4-25 16:55:44

自己做的台锯精度都是有限的，没办法，除了电圆锯可以买个好的之外，其他零件都要自己想办法，每一个零件对精度都有影响，所以我做了一个台锯以后，多数都不需要锯很高的精度，家具不需要很高精度，偶尔需要很高精度的，就留多点，锯完用砂纸机和砂带机补救

zhaihb · 发表于 2011-4-25 17:12:29

回复滂沱大雨68 的帖子

齿条上都有安装孔的，这个你不用担心

滂沱大雨 · 发表于 2011-4-25 23:15:27

成本核算：
http://item.taobao.com/item.htm?id=6707868009
105元；
http://item.taobao.com/item.htm?id=6938905049
27*2=54
http://item.taobao.com/item.htm?id=4536801655&frm=
24*2=48
http://item.taobao.com/item.htm?id=8523109871&frm=
一米，20
齿轮轴及其他辅料约30元
共计，257.
加上运费什么的，小300.
够半个海威靠山了！

sioned · 发表于 2011-4-26 00:08:55

抽屉滑轨似乎都有一定的间隙再加上灰尘强度也是个问题估计不太好用
齿条和齿轮很好找到五金市场或者二手市场运气好几十块钱就可以找到不错的, 甚至可以找到现成的长条钢部件精度强度都有用来做靠山再好不过
我现在的问题是744的滑动导轨找不到代替的铝合金没有足够的强度而且也不够耐磨难道要上燕尾?

志安水电i · 发表于 2011-4-26 03:39:45

关键是要保证精度和方便调节

驴木匠 · 发表于 2011-4-26 12:40:51

建议：倒装不可求繁，先倒装好圆锯，找好锯片的平行线起点，标注尺寸或者贴上薄尺子，靠山直接按照尺寸定位，用G夹或者F夹子固定，找好平行线一般误差在0.5毫米左右，木工终究要修边校正的，用修边机活着手刨子刨平竖面即可。倒装露出来的锯片不会太高，手持锯的功率不会太大，因此不用考虑很厚的材料了，一般是5厘米以下木方或者集成材等板材。
作为简单处理的倒装，没必要做过多的追求。到头来会失望的。

天山之子001 · 发表于 2011-4-26 16:23:06

回帖后跳转到最后一页

戈壁胡杨 · 发表于 2012-4-19 20:33:25

看来犹如给自行车安装轿车变速箱。

我想用便携式台锯（约650元）锯melamine 板（三聚氰安板），

做橱柜门。

买了个好刀片，花了近1000元，

效果真好啊！很平滑，直接可以粘边带 edge band,

可惜啊，只能保持很小一段光滑，稍偏一点，就坏了。

求各位专业人士出个主意。

杜一 · 发表于 2012-4-21 07:35:55

一般的20或16的光轴，滑块，偏心轮或是自行车快速释放夹，两端固定，移动顺滑，精度有保证，锁定方便。这些东西网上都有，16的光轴一米30多，滑块八九块钱一个！
