精雕artform2.0灰度图出刀路方法（会的就不用看了）

 荐 [复制链接]
tanyefu
发表于 2019-9-16 03:59:25 来自手机 | 显示全部楼层
非常感谢楼主！楼主发帖辛苦啦！请教一下，我安装的是artform3.5的。刀路和你用2.0做的步骤一样吗？我没有并入3d环境，到最后总是提示没有选择图形是不是因为我没有并入3d环境的原因呢？
来自安卓APP客户端
回复 支持 反对

举报

tanyefu
发表于 2019-9-16 04:03:43 来自手机 | 显示全部楼层
还有，后来电脑出问题重修了，又重新安装了artform3.5。可是输入精雕图的时候，二维环境下不出来九宫格。点击模型又没反应，这是什么回事啊？
来自安卓APP客户端
回复 支持 反对

举报

木头就是木头啊
发表于 2019-9-16 08:01:22 来自手机 | 显示全部楼层
tanyefu 发表于 2019-09-16 03:59
5 |+ U7 w- M) e: e6 x3 r' ]7 c4 ^非常感谢楼主！楼主发帖辛苦啦！请教一下，我安装的是artform3.5的。刀路和你用2.0做的步骤一样吗？我没有并入3d环境，到最后总是提示没有选择图形是不是因为我没有并入3d环境的原因呢？

* z# z$ f  L+ w5 S不需要并入3D环境就可以出，显示未选中图形是因为你没选中加工的图形，进入路径向导后不要直接点对号，要点向右的箭头一步一步设置下去，最后一步会出现选择加工图形的选项2 I! z. r7 K+ v7 E2 a
       没出现九宫格是显示模式没选平面显示
来自苹果APP客户端
回复 支持 反对

举报

tanyefu
发表于 2019-9-16 10:48:28 来自手机 | 显示全部楼层
木头就是木头啊 发表于 2019-09-16 08:017 O1 ?. y8 A  C' L
不需要并入3D环境就可以出，显示未选中图形是因为你没选中加工的图形，进入路径向导后不要直接点对号，要点向右的箭头一步一步设置下去，最后一步会出现选择加工图形的选项3 Z6 c" _& ~  C0 d
       没出现九宫格是显示模式没选平面显示

% C2 s. a8 h; V5 ~: \$ P1 K1 X哦哦哦，谢谢啦！我试试。
来自安卓APP客户端
回复 支持 反对

举报

tanyefu
发表于 2019-9-16 10:58:36 来自手机 | 显示全部楼层
木头就是木头啊 发表于 2019-09-16 08:01
, @" y0 r0 s$ O! y不需要并入3D环境就可以出，显示未选中图形是因为你没选中加工的图形，进入路径向导后不要直接点对号，要点向右的箭头一步一步设置下去，最后一步会出现选择加工图形的选项( I5 ]9 h) @- l% p3 H
       没出现九宫格是显示模式没选平面显示
! d* a; H1 m. D: N  T" k. X/ R6 B

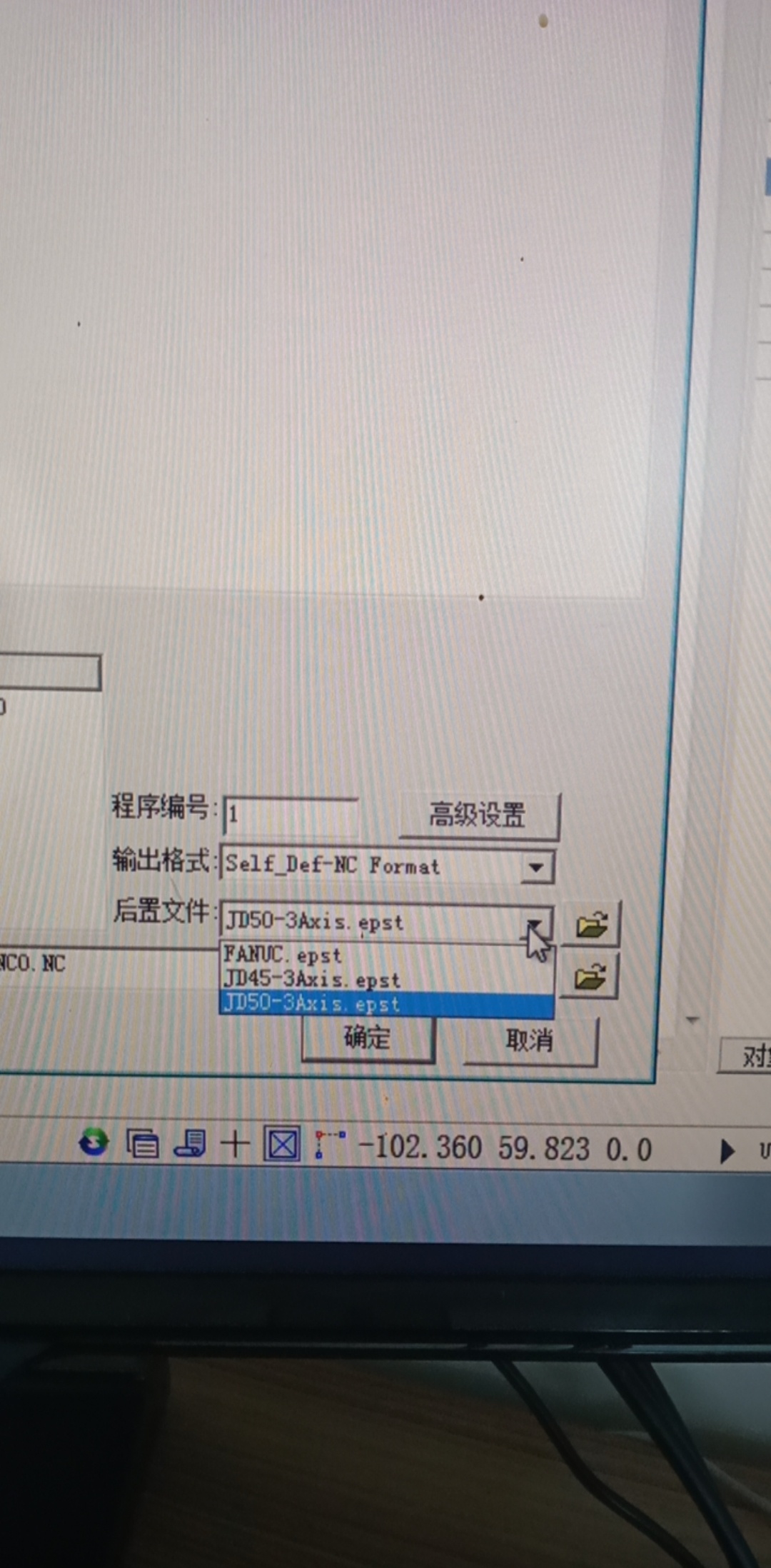

计算成功啦哈哈再请教一下输出路径的时候，那个后置文件有三个选项，应该选哪个呢？输出格式是和楼主一样选最后面的吗？
来自安卓APP客户端
回复 支持 反对

举报

tanyefu
发表于 2019-9-16 11:00:50 来自手机 | 显示全部楼层
tanyefu 发表于 2019-09-16 10:58
& M' Q) J8 t! V; W( ?计算成功啦哈哈再请教一下输出路径的时候，那个后置文件有三个选项，应该选哪个呢？输出格式是和楼主一样选最后面的吗？
3 T3 E5 ~0 h6 _) h* J: }  w

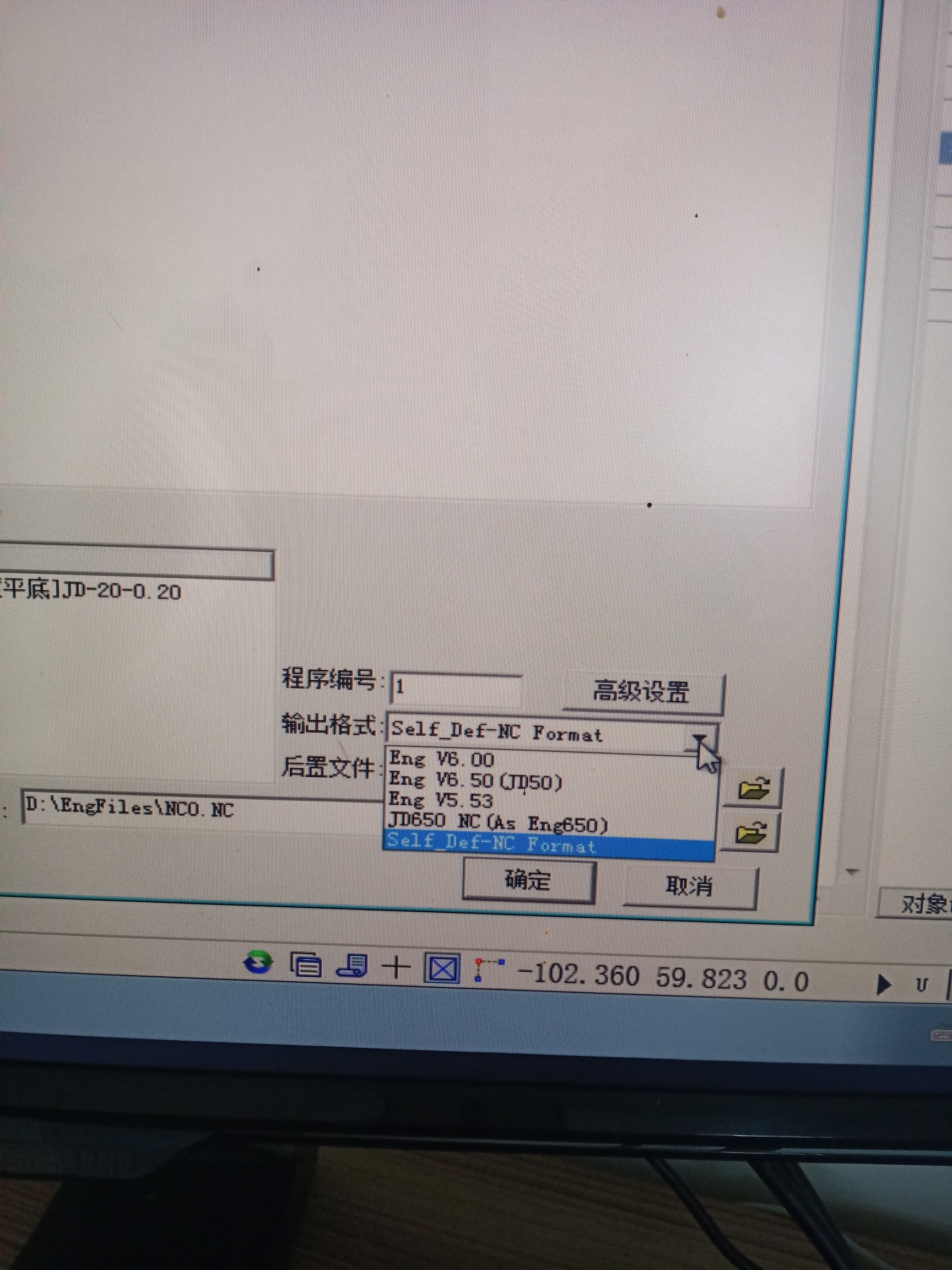

就是这两个
来自安卓APP客户端
回复 支持 反对

举报

木头就是木头啊
发表于 2019-9-16 11:35:59 来自手机 | 显示全部楼层
tanyefu 发表于 2019-09-16 10:58
, u( H) C' W8 C* w- C计算成功啦哈哈再请教一下输出路径的时候，那个后置文件有三个选项，应该选哪个呢？输出格式是和楼主一样选最后面的吗？

" k' b' F5 i# q1 w9 y/ F你挨着选一下选一个可以直接出后缀是nc的就行，这个需要把头尾都去掉，或者在论坛里找一下有一个artform mach3专用后处理，这个不用改头尾就可以用
来自苹果APP客户端
回复 支持 反对

举报

快乐男生
发表于 2019-9-16 11:37:02 来自手机 | 显示全部楼层
我用后置文件是FANUC
来自安卓APP客户端
回复 支持 反对

举报

tanyefu
发表于 2019-9-16 16:06:13 来自手机 | 显示全部楼层
木头就是木头啊 发表于 2019-09-16 08:01
  Q3 L$ \9 p- g* N0 ]不需要并入3D环境就可以出，显示未选中图形是因为你没选中加工的图形，进入路径向导后不要直接点对号，要点向右的箭头一步一步设置下去，最后一步会出现选择加工图形的选项$ |5 D: G' C3 T: L
       没出现九宫格是显示模式没选平面显示
9 @) I' @9 y6 @: `2 B7 \
选了平面显示还是没反应啊！
来自安卓APP客户端
回复 支持 反对

举报

tanyefu
发表于 2019-9-16 16:07:40 来自手机 | 显示全部楼层
快乐男生 发表于 2019-09-16 11:37
  H. r! t! I3 N" g( e4 o我用后置文件是FANUC
6 O8 ?8 b' Z1 c8 X# x) j
选择这个后置文件跟机器有关吗？
来自安卓APP客户端
回复 支持 反对

举报

木头就是木头啊
发表于 2019-9-16 16:11:29 来自手机 | 显示全部楼层
tanyefu 发表于 2019-09-16 16:06
9 i5 }, D8 }- z( q8 Y& d选了平面显示还是没反应啊！
5 k5 P( H" j1 c( U$ }9 [
上个图看看
来自苹果APP客户端
回复 支持 反对

举报

刚入坑的小白
发表于 2019-9-16 18:05:18 来自手机 | 显示全部楼层
tanyefu 发表于 2019-09-16 03:59
% ]2 A. E  U' R0 P0 a非常感谢楼主！楼主发帖辛苦啦！请教一下，我安装的是artform3.5的。刀路和你用2.0做的步骤一样吗？我没有并入3d环境，到最后总是提示没有选择图形是不是因为我没有并入3d环境的原因呢？
4 B  A% v  Q- F3 m- x& C
3.5的用灰度图出刀路我那有教程，好像和这个不一样
来自安卓APP客户端
回复 支持 反对

举报

何一
发表于 2019-11-24 20:27:32 来自手机 | 显示全部楼层
鸡蛋 发表于 2019-06-06 10:10( @+ o1 m* W7 n; }, I
本帖最后由 鸡蛋 于 2019-6-6 10:14 编辑 8 v$ b% A8 V* g* P) C& F

8 `6 ~9 T( T: c
  S( [: S3 M. w% _, g精雕官方网站可以免费下载（在精雕论坛免费注册一个账号就可以免费使用精雕3.5版的软件了），ArtForm 3.5除了不能做四轴刀路，对于浮雕设计是没什么问题的。
+ F& @/ r1 D' P! x4 |8 E
9 \/ q  s; |2 e6 ~http://bbs.jingdiaosoft.com/forum.php?mod=forumdisplay&fid=68
; n3 g5 e7 @2 i4 n, q+ y% H
可惜就是没有32位系统的，我的破电脑只好上2.0的了，不知道3.0有没有32位系统的没有
来自安卓APP客户端
回复 支持 反对

举报

钢钢
发表于 2020-1-2 11:24:47 | 显示全部楼层
我都没有精雕出过刀路，学习了，谢谢楼主，谢谢！
回复 支持 反对

举报

asdj51886
发表于 2020-1-15 10:23:08 | 显示全部楼层
我的怎么不能输出NC格式呢只能输出ENG格式啊郁闷啦
