楼主: lhfbaby

往事随风去吧 老兄你少说话。嘿嘿

  [复制链接]
发表于 2019-6-2 13:25:39 | 显示全部楼层
标准立柱机的间隙放大效应比龙门小多了,中等大小加工中心都是立柱机就这个道理。刀具离滑块投影平面最远的,只有标准的固定横梁的龙门了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-6-2 15:23:23 来自手机 | 显示全部楼层
t2930 发表于 2019-06-02 13:25& ]3 o  |6 e4 K
标准立柱机的间隙放大效应比龙门小多了,中等大小加工中心都是立柱机就这个道理。刀具离滑块投影平面最远的,只有标准的固定横梁的龙门了
3 Y+ d0 M- {5 W9 H: v6 V$ s% S
你说说龙门哪里放大效应大?那是加工中心不够大,再大的都是龙门机。
回复 支持 反对

使用道具 举报

发表于 2019-6-2 15:46:44 | 显示全部楼层
t2930 发表于 2019-6-2 13:25
- l% _7 @, k" {6 o6 O+ t  A3 b标准立柱机的间隙放大效应比龙门小多了,中等大小加工中心都是立柱机就这个道理。刀具离滑块投影平面最远的 ...
4 P" M4 k7 R; p7 }4 N6 F2 z

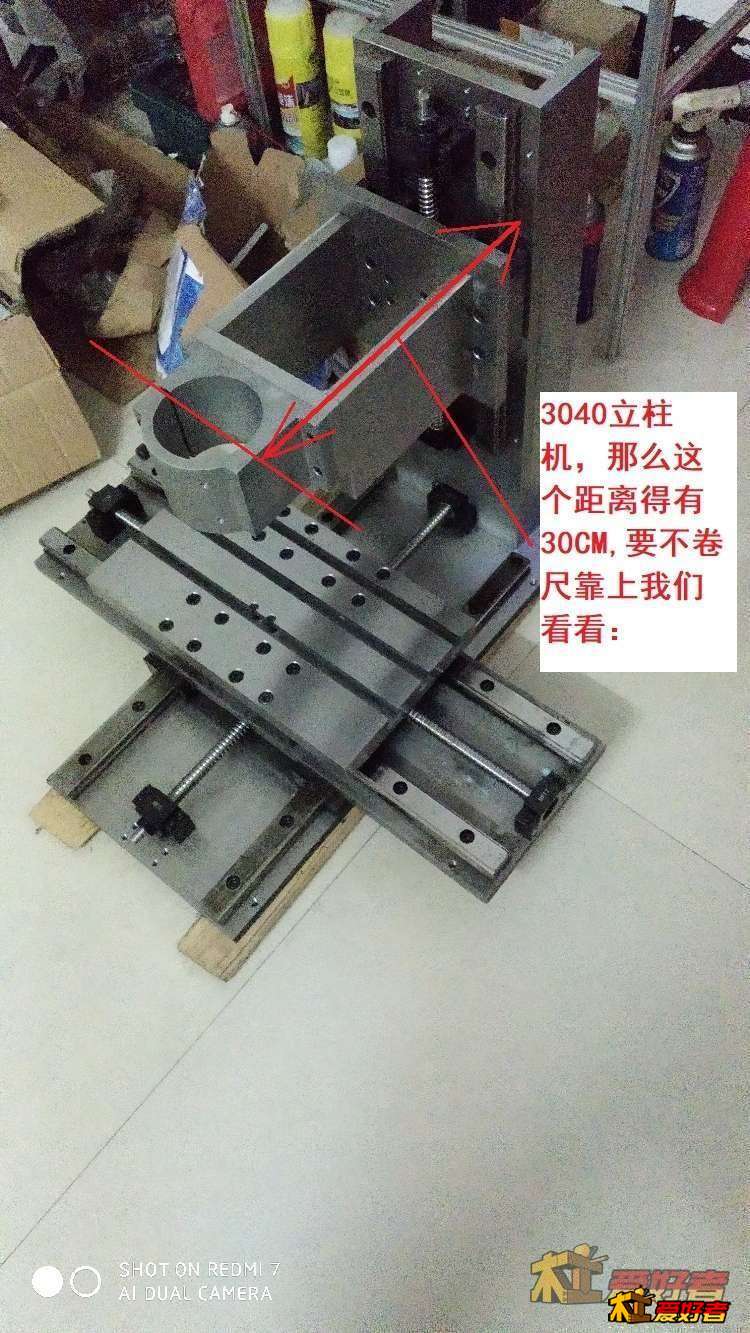

爱尚,你是搞机专家,其它不是事,关键是那大傻帽,忽悠木友说他的垃圾立柱机有3040的行程,你看看有没有,有没有?# d& ]# S* P) T. M. G7 }1 k, M

! G: i# ^  Y% H# B' f我就用他的照片,贴了一个数据,叫他靠卷尺拍照片我们看看Y轴的有效行程,他就暴跳如雷的开骂了。,2 M1 v% f( B, }9 r
  O* F. [7 N# u1 k* _2 B% |2 ^
# B6 z- x6 B( J, {& f* V- T
回复 支持 反对

使用道具 举报

发表于 2019-6-2 16:28:12 | 显示全部楼层
本帖最后由 jun_qx666 于 2019-6-2 16:38 编辑 ' \  c5 g( j3 z' [- |
心佛即佛 发表于 2019-6-2 12:404 o% h- {7 r9 d5 p: n
看立柱的宽厚和强度,决定了是大头儿子还是小头爸爸

2 P$ x  H+ k4 \! v4 P# i你这个立柱很合理。其实我 不懂什么放大效应,但是认识到杠杆原理,哈哈哈

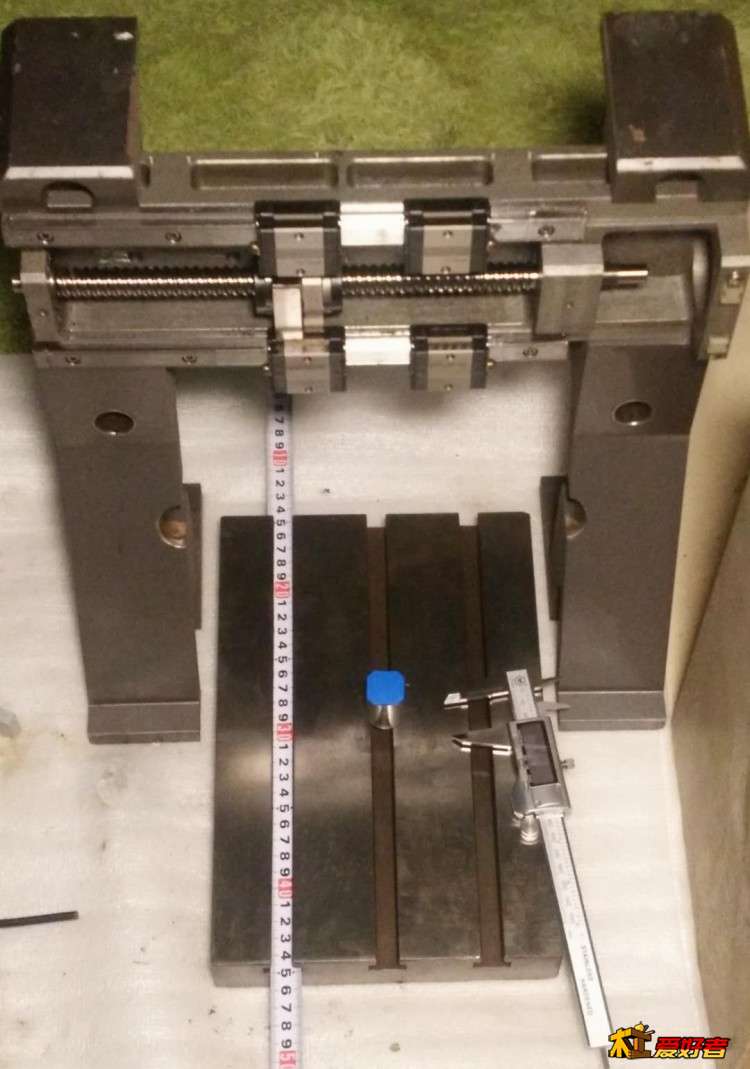

# q2 F! l, O% ~/ x6 c在这里爬了很多做机机的文,见识了大家各式各样的机子,那台“绿金刚”最为深刻,目前买了一个立柱一开二做成了龙门立柱高40,单边宽6.75,本来有一个台阶,向上扩大了;一体滑台作为X轴THK15轨,计划更换原来的导轨也使用加长滑块,会增加压块,本来已经有靠山,T槽板铸铁20*30,其它铸铝,冲着丝杆是研磨的就购买了,总宽度36CM,其它配件慢慢在收集、加工,预计时间一年. J8 e: t  L4 u% H
把现在的导轨28和滑块用于Z轴,计划倒装结构,也计划使用维克士的WU278电机改装成主轴,比较轻巧,外壳重新使用铝合金加工做到水冷,目前在计划做。, J0 t/ _. ]& h& Z' P  L

1 l* K* E0 v9 ]; l4 p. A 微信图片_20190602162034.jpg
  ^; }5 J3 G+ i! h8 C- V6 e, t
回复 支持 反对

使用道具 举报

发表于 2019-6-2 16:34:07 | 显示全部楼层
主轴孔如果是80mm的话,计比例Y轴顶到立柱还真可能有30CM,但正常一般都要留个安全空间,这样就一定上不了30.我觉得对他的机架不要太在意行程,问题在机架太单薄不实用
回复 支持 反对

使用道具 举报

发表于 2019-6-2 16:35:00 | 显示全部楼层
往事随风去吧 发表于 2019-6-2 15:46
9 N. w: ?0 C, l6 X6 U* v+ Q7 w爱尚,你是搞机专家,其它不是事,关键是那大傻帽,忽悠木友说他的垃圾立柱机有3040的行程,你看看有没有 ...
. E8 U. D6 M& P  `4 B4 G4 V

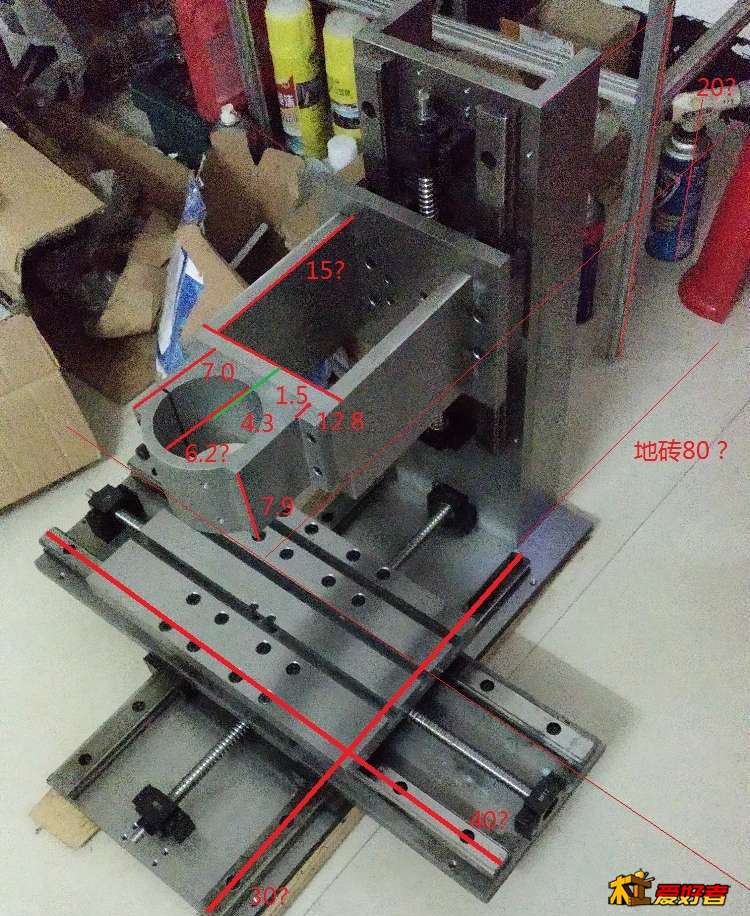

参照物判断。。。 1558628872324577_75.jpg
4 |" W/ n$ ~+ [. |( i- Y# Q& s1 t1 p7 o* x
) }" E% W) h7 K3 V+ Q3 y, W' x2 }
回复 支持 反对

使用道具 举报

发表于 2019-6-2 17:01:55 | 显示全部楼层

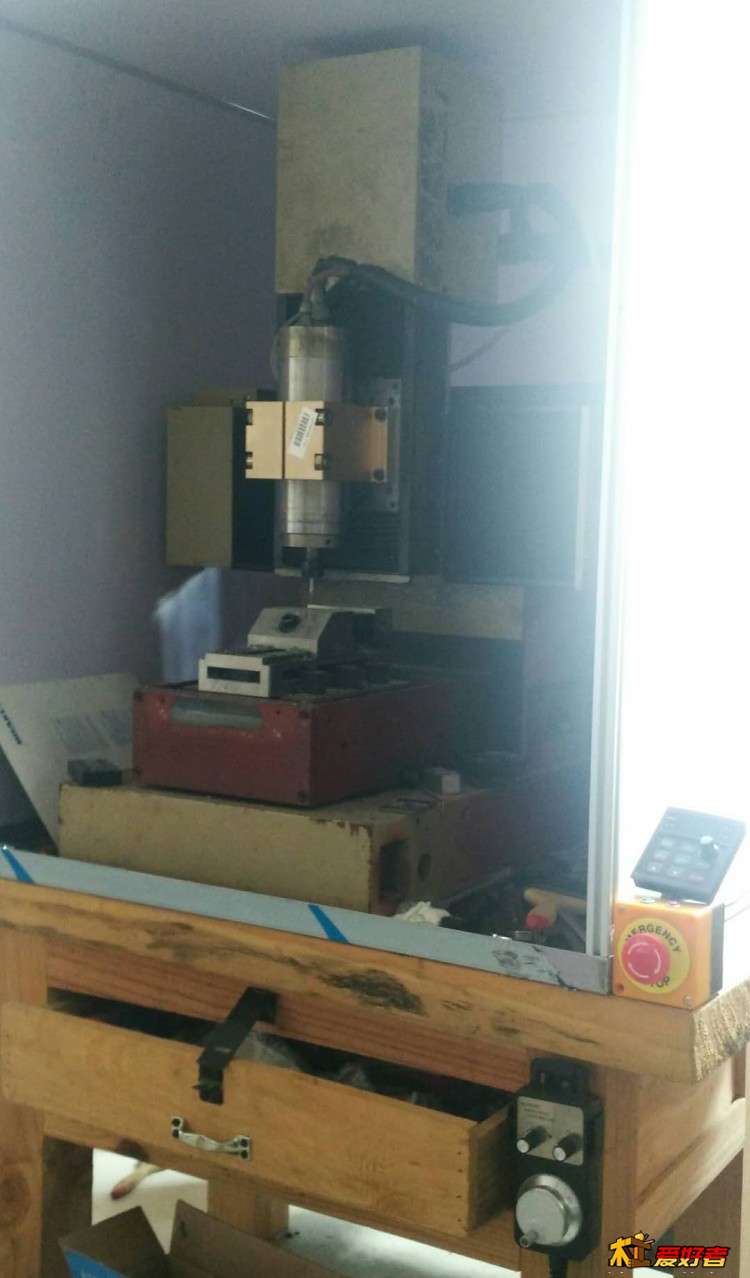

目前的机机已经完成但是还没有实际去雕刻过8 X! O: X/ _0 [- q* C6 E
水冷还是有水垢,计划清理一下灌入“变压器油”& `8 F; N7 M9 _
微信图片_20190602170125.jpg ) q, o4 b+ t. P5 u' K6 D% a) c
回复 支持 反对

使用道具 举报

发表于 2019-6-2 17:14:26 来自手机 | 显示全部楼层
龙门结构的优点可以把行程做大,X轴强度和抗扭转变形力要高才能保证主轴不因为X轴有颤动。我现在用的就是5032的定龙门机器。
回复 支持 反对

使用道具 举报

发表于 2019-6-2 19:04:54 | 显示全部楼层
往事随风去吧 发表于 2019-6-2 15:46  x& O- K3 @  y: O/ [
爱尚,你是搞机专家,其它不是事,关键是那大傻帽,忽悠木友说他的垃圾立柱机有3040的行程,你看看有没有 ...

* X" _% O% Q; ], [真正的立柱机,Y300,没吨吧以上,就发飘了
% p" G* Z% `& s$ s6 u0 B
回复 支持 反对

使用道具 举报

发表于 2019-6-2 19:10:52 | 显示全部楼层
往事随风去吧 发表于 2019-6-2 15:460 P( H; H* r+ z0 w4 p$ U, v
爱尚,你是搞机专家,其它不是事,关键是那大傻帽,忽悠木友说他的垃圾立柱机有3040的行程,你看看有没有 ...
3 r, u/ P% }! L: ^) L$ t0 u
小机器雕刻龙门,铣加工单立柱,莫想兼顾,这么多年的DIY,从头看到尾,啥造型没看过。至于那种固定伸头的假立柱,两者都得不到。至于大龙门,那是自重负担已经远远超过切削力的考虑而已。龙门无非可以做的很轻还可以用,要不雕刻机几乎清一色龙门。/ c: M& _0 ]1 `3 I. P( M) v. Z
回复 支持 反对

使用道具 举报

发表于 2019-6-2 19:48:00 | 显示全部楼层
t2930 发表于 2019-6-2 19:10( [! j, D. [% }% n
小机器雕刻龙门,铣加工单立柱,莫想兼顾,这么多年的DIY,从头看到尾,啥造型没看过。至于那种 ...

& d  J" D+ b2 K/ d5 g2 t感谢爱尚科普, z  S/ Z) r: y
回复 支持 反对

使用道具 举报

发表于 2019-6-2 20:50:01 来自手机 | 显示全部楼层
虽然我不是专家,也想说点看法就说你认为那种固定伸出的假立柱,如果用来做Z轴小行程,特别是雕木头须要Z轴快速移动就非常稳定好用,而且D机也非常间单一个Z轴滑台加一个十字滑台即可,雕个牌子什么的足足有余,这些本人也亲测过,也有发视频,作品,做机器应该说主要是你打算用来干什么,物尽其用当然最好,不差钱的主除外,谁不爱高大上
回复 支持 反对

使用道具 举报

发表于 2019-6-2 21:01:50 来自手机 | 显示全部楼层
虽然我不是砖家,固定伸出立柱对于Z轴小行程,特别是木雕非常稳定好用,因为木雕Z轴快速移动,最大限度控制震动那必须轻快。
回复 支持 反对

使用道具 举报

发表于 2019-6-2 22:30:05 来自手机 | 显示全部楼层
t2930 发表于 2019-06-02 19:10" O0 D- A* |8 s7 u: _
小机器雕刻龙门,铣加工单立柱,莫想兼顾,这么多年的DIY,从头看到尾,啥造型没看过。至于那种固定伸头的假立柱,两者都得不到。至于大龙门,那是自重负担已经远远超过切削力的考虑而已。龙门无非可以做的很轻还可以用,要不雕刻机几乎清一色龙门。

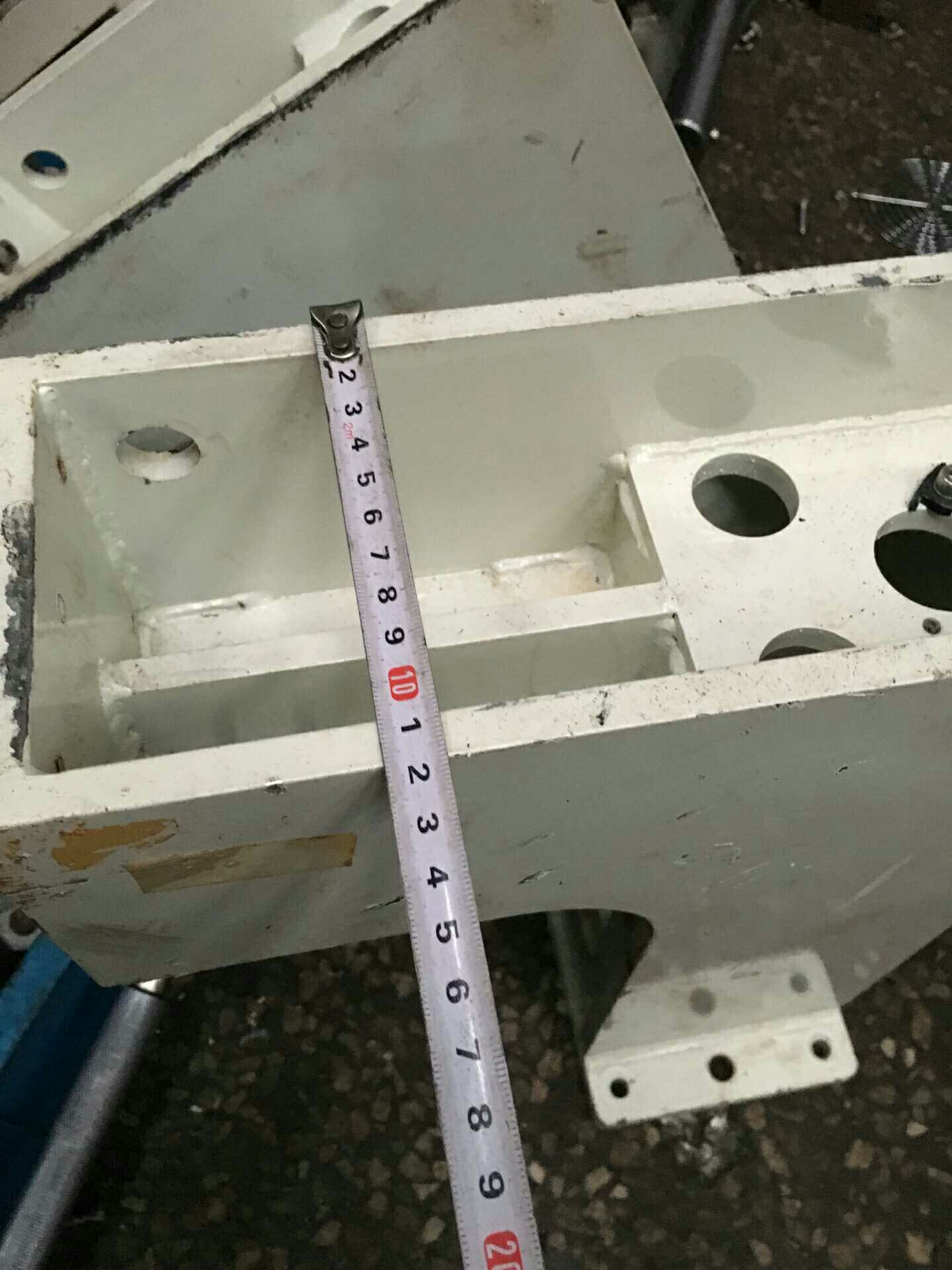

: x  D; G6 d' e! F0 q  E您是造机专业户,下面这种弯头立柱用来玩儿木头的话,会是什么结果呢?是鸡啄米的颤抖吗?
回复 支持 反对

使用道具 举报

发表于 2019-6-3 09:26:06 | 显示全部楼层
心佛即佛 发表于 2019-6-2 22:30* w9 `0 ~$ \2 ^, K, H
您是造机专业户,下面这种弯头立柱用来玩儿木头的话,会是什么结果呢?是鸡啄米的颤抖吗?
" R& _) H2 G, _7 p& U- Y: r
只是既没有龙门的大XY,有没有单立柱的强机头而已,没有说别的。
2 a( W2 }% K- e- v! K9 t0 B
