北京精雕5.21代码，运行程序的时候刀尖离工件1厘米加工什么情况？

keithpupu · 发表于 2019-6-1 19:02:07

原点没清零

wx_f59mBKc5 · 发表于 2019-6-1 20:40:06

Z轴变换一下设置高点xoy
意思就是最高点为0，最低点为深度负数

木头就是木头啊 · 发表于 2019-6-1 21:57:54

他这个是四轴刀路，不是高点设置的问题，什么图都不上很难猜怎么回事

炫目徽章 · 发表于 2019-6-3 23:16:08

用精雕，居中

lotuslzs · 发表于 2019-6-4 10:36:26

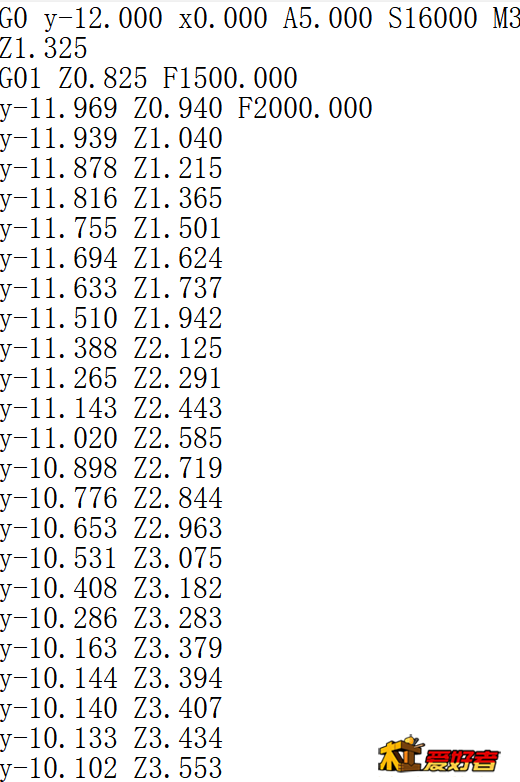

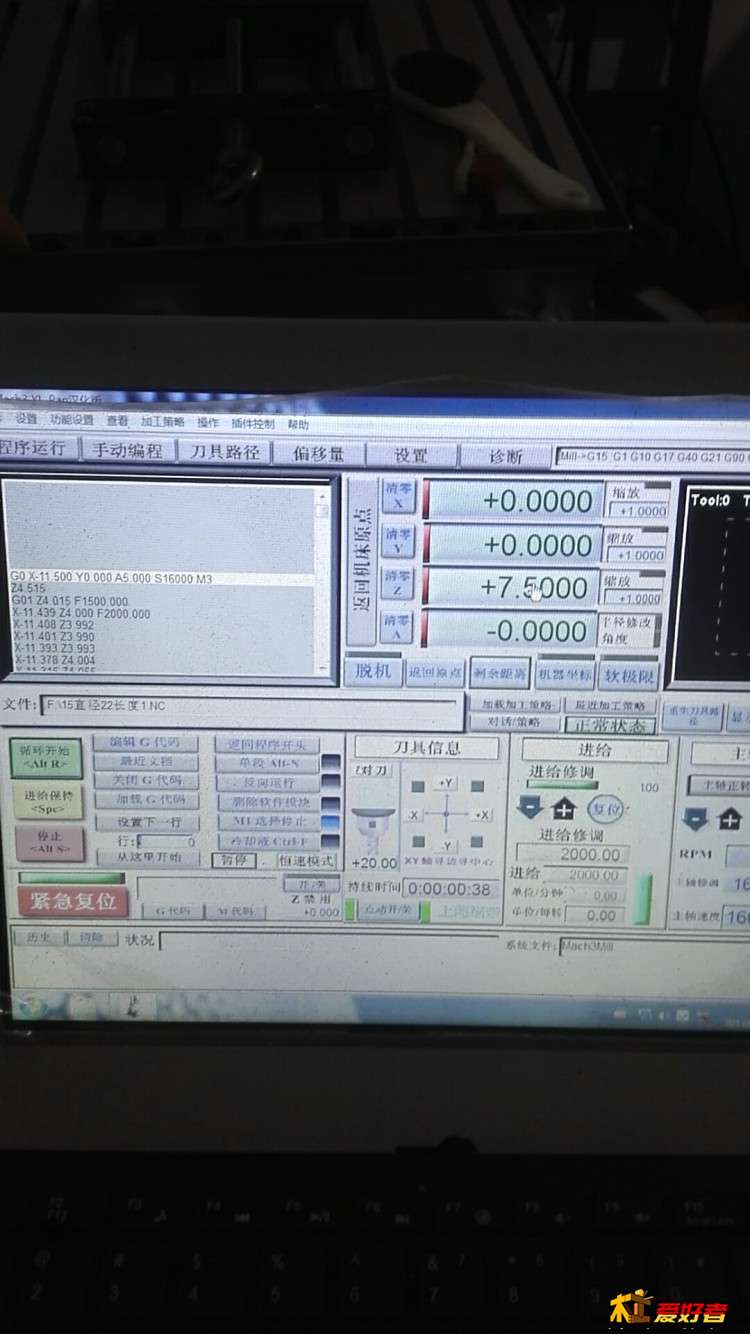

更新了一下，上传了代码图和加工的视屏

lotuslzs · 发表于 2019-6-4 10:39:09

补充的图。。。。。

lotuslzs · 发表于 2019-6-4 11:01:49

。。。。。。。。。

木头就是木头啊 · 发表于 2019-6-4 11:03:31

lotuslzs 发表于 2019-06-04 10:39, g% |+ ^5 c6 L4 w' G, }
补充的图。。。。。

看了你这图应该是没问题的，我怀疑你的Z轴是不是反向了，也就是说Z+是往下走Z-往上走了

木头就是木头啊 · 发表于 2019-6-4 11:04:59

lotuslzs 发表于 2019-06-04 10:395 h5 M0 a- F: y, J0 d& Y& R. g
补充的图。。。。。

你看下，mach3的数值减小的时候Z轴是不是往上走的

lotuslzs · 发表于 2019-6-4 11:05:44

本帖最后由 lotuslzs 于 2019-6-4 11:07 编辑

木头就是木头啊发表于 2019-6-4 11:03; x) M3 N3 W5 i& v( ]; S& w6 G
看了你这图应该是没问题的，我怀疑你的Z轴是不是反向了，也就是说Z+是往下走Z-往上走了

我加工视频上传不了，只能文字描述了，刀尖在工件上方1CM处正常加工，碰不到工件。。。

上下左右前后的按键都正常运行，我特别试了一下三轴浮雕很正常，就四轴碰不到工件，奇怪

木头就是木头啊 · 发表于 2019-6-4 11:28:27

按照你操作的过程，然后开始加工，多拍几张mach3运行过程中的图片，我看下加工过程中数值的变化，还有把你对刀时，设置半径时，刀尖的位置拍一下

木头就是木头啊 · 发表于 2019-6-4 11:28:57

lotuslzs 发表于 2019-06-04 11:05- v9 P+ {7 n6 b5 l
本帖最后由 lotuslzs 于 2019-6-4 11:07 编辑 # i- }3 T" a: V( m  Z
: X* S' P; Y! ]3 W, Z8 ?
9 a0 x1 x$ v8 Z+ E2 ^! q% x% t# j
我加工视频上传不了，只能文字描述了，刀尖在工件上方1CM处正常加工，碰不到工件。。。
7 A3 M" L# a  i) b% X, s
  P. d0 o/ n8 \上下左右前后的按键都正常运行，我特别试了一下三轴浮雕很正常，就四轴碰不到工件，奇怪

按照你操作的过程，然后开始加工，多拍几张mach3运行过程中的图片，我看下加工过程中数值的变化，还有把你对刀时，设置半径时，刀尖的位置拍一下

lotuslzs · 发表于 2019-6-4 11:37:28

木头就是木头啊发表于 2019-6-4 11:28
2 c; Y. ~' P1 a- u0 u0 _/ E按照你操作的过程，然后开始加工，多拍几张mach3运行过程中的图片，我看下加工过程中数值的变化，还有把 ...

好的，下午传上来，我重新再做一遍刀路

木头就是木头啊 · 发表于 2019-6-4 12:14:02

lotuslzs 发表于 2019-06-04 11:37
8 z- j6 y% D* c2 g! @: a5 b* U. g好的，下午传上来，我重新再做一遍刀路

刀路不用重做，用原来的就行，刀路没问题，问题应该就出在对刀上

木头就是木头啊 · 发表于 2019-6-4 12:26:12

lotuslzs 发表于 2019-06-04 11:37
8 W. \4 e0 s8 K! [ ?, Z好的，下午传上来，我重新再做一遍刀路

这样吧你按照我说的做一次，看看是不是还是这样，你雕刻机是A轴平行Y轴的是吧？你先不要装工件，先把刀尖跟A轴顶尖对齐，XZ轴坐标清零，然后提起Z轴，Z轴的坐标就不要改了，然后夹上工件，在工件上找出中点，刀尖停在在中点处，Y轴数值清零，别的都别动，加载G代码，循环开始，看下是不是还是这个问题
