外转子航模电机制作微型小主轴

andyshi98

mmfinger 发表于 2019-05-29 10:08
5 b2 E' E. k& e/ k轴承座是找人加工的，150大洋一个，铁质的，内孔14，两端的轴承孔是22，前端深11.5，电机端深8，四个安装孔的圆是30，也就是电机的四个安装孔的位置。

那干嘛不用现成的？

来自苹果APP客户端

microsheol

样子还挺好看的

BH1NLT

效果行吗

mmfinger

andyshi98 发表于 2019-5-29 14:10
那干嘛不用现成的？

. T7 ?/ f& ?4 |9 s, C) l1 I: v这个是5045电机，没有现成的轴承座，50电机的安装孔PCB圆是30的，轴承的外径是22的，尺寸太紧凑了，只能用方形座。6354电机就可以做成圆桶形的，63电机有两组安装孔，一组是对角30，另一组是对角44。
9 M% N! i+ s( \

tangwenyao

hua3729128 发表于 2019-05-29 07:06
0 i! l3 D4 Q+ u! \. N结构不错！电机短，节省空间！外观也漂亮，有创意！很好！没有尾部预紧这是必要的，主要的是另外两个缺点，①没霍尔，启动抖动，带负载启动困难，调速线性差。②别被无刷电机的功率迷惑，这种电机属于标的功率很大，都是瞬间峰值功率，长时间带负载运行，发热巨大，小心烧毁。我不擅长理论，只能从自己的实践经验来告诉你。

# p7 o* R( t7 S, \以我玩航模多年的经验，航模电机不需要霍尔线的，无刷电机功率确实很大。

来自安卓APP客户端

cddaba

mmfinger 发表于 2019-5-29 10:08
9 n! G1 w9 Y) C: X, L轴承座是找人加工的，150大洋一个，铁质的，内孔14，两端的轴承孔是22，前端深11.5，电机端深8，四个安装 ...

唉，真贵呀。话也说回来，按工时算也就不贵了。

cddaba

tangwenyao 发表于 2019-5-29 17:39
以我玩航模多年的经验，航模电机不需要霍尔线的，无刷电机功率确实很大。

你玩得多有经验，说话评价有权威。不像有些人一说到航模电机就觉得是玩具，全凭主观臆测。不用脑子想想，要是没有足够的功率怎么能在天上飞？！有机会给我们科普科普。
0 D- g& Z8 ?7 W; ], V

jxgcsyjl

cddaba 发表于 2019-5-29 19:36
你玩得多有经验，说话评价有权威。不像有些人一说到航模电机就觉得是玩具，全凭主观臆测。不用脑子想想， ...

07年就开始玩飞机模型了，模型用无刷电机功率密度确实比较大，说白了相比于工业电机，设计理念不同，模型用无刷电机就是要榨干性能，寿命不是主要考虑目标，标称功率下工作时间短（相对工业电机来说，工业电机有些能24小时不停，一个月甚至几个月都不停机），一个拳头大的无刷，功率标称10KW ，而一个三相交流异步电动机，10KW，好大一坨两个人估计都够抬。工业电机工作温升低，寿命长很多，模型无刷，如果满功率运转，分分钟七八十度，还有一点，模型用无刷设计和制造相比于工业交流伺服，还是差很多的。没有那么严谨。
当然了也有好的模型无刷，但是价格比较贵。
  V; g+ c+ s" s0 p

sdacc

标称功率50w-100w的38电机能加工铁，实际上更小的775也能轻轻的动一下铁。500w的无刷优势在什么地方呢？

lvsq

mmfinger 发表于 2019-05-29 12:24
6 `5 z- J9 u7 [& T% [# [# U这是个取巧的做法，是DIYer的做法，如果是生产相信不会有人这样做的，一般的DIYer玩家，机器很小，又想玩四轴五轴，象摇头这种结构时，商用的主轴就太重了，结构可能支撑不起，或者雕个核，哪里用得七八斤的的商用主轴。

- S8 h, X8 B$ n) m对，商用主轴太重，要么太贵。diy用也不着那么长的寿命。

来自安卓APP客户端

mmfinger

对于这个小主轴是好几年前在国外的论坛一个帖子种草的，
, `! u. F5 w' whttp://www.mycncuk.com/threads/3793-Diy-Brushless-Spindle?s=20330ae80bb41b4a8daf0cd787ea21bd

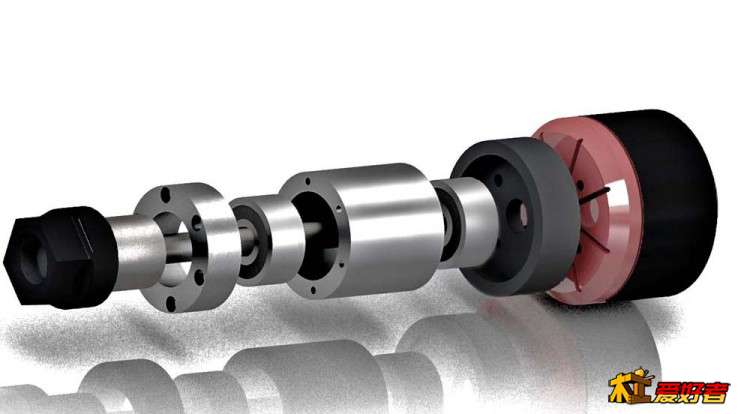

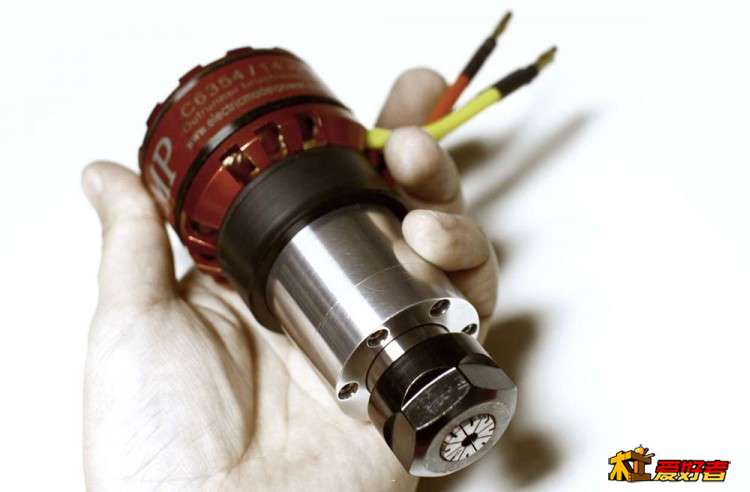

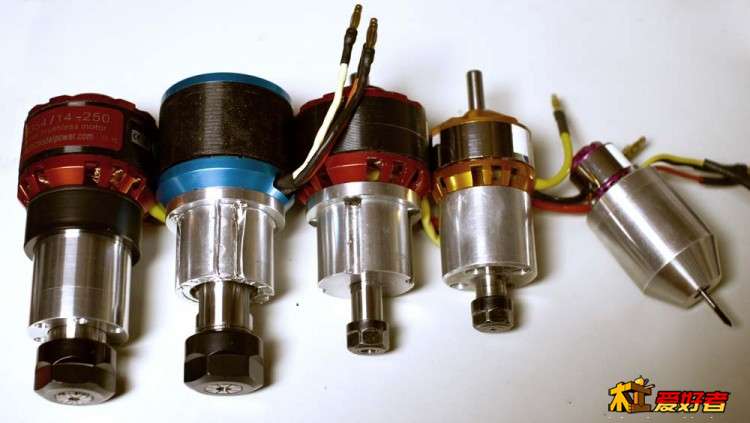

, C' a! M% g9 T; @4 ]2 w6 J) \, v图片上几张，老外做的。
5 P: T- D' x: D. I1 ?

# A. F: B! m: q0 X

" A/ N2 M5 v: ^' M& e# p后来在在这个网站http://www.5axismaker.com/#看到已经有人用到商用机上了，所以想自己仿制一个五轴的机器

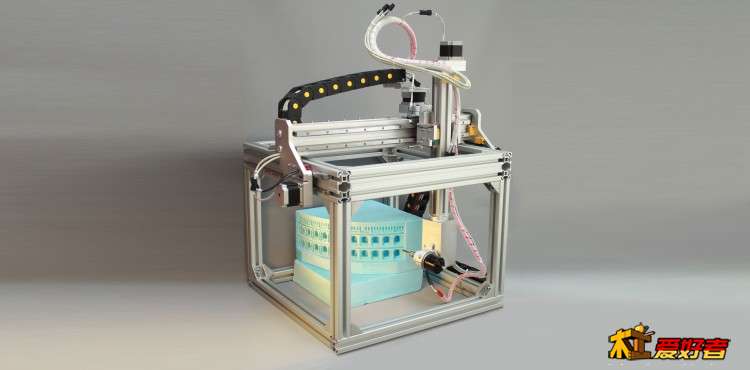

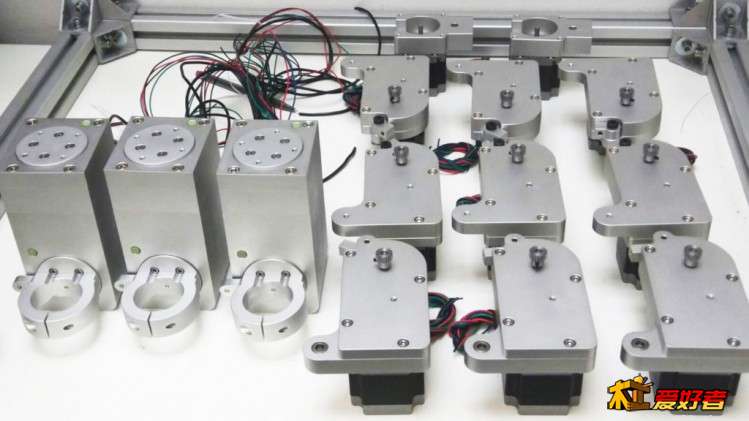

: ~9 `. L. K, U# _8 ^. |' x! T; v* h也上几张图

/ B8 j7 z. w  z4 J9 |) r8 Z

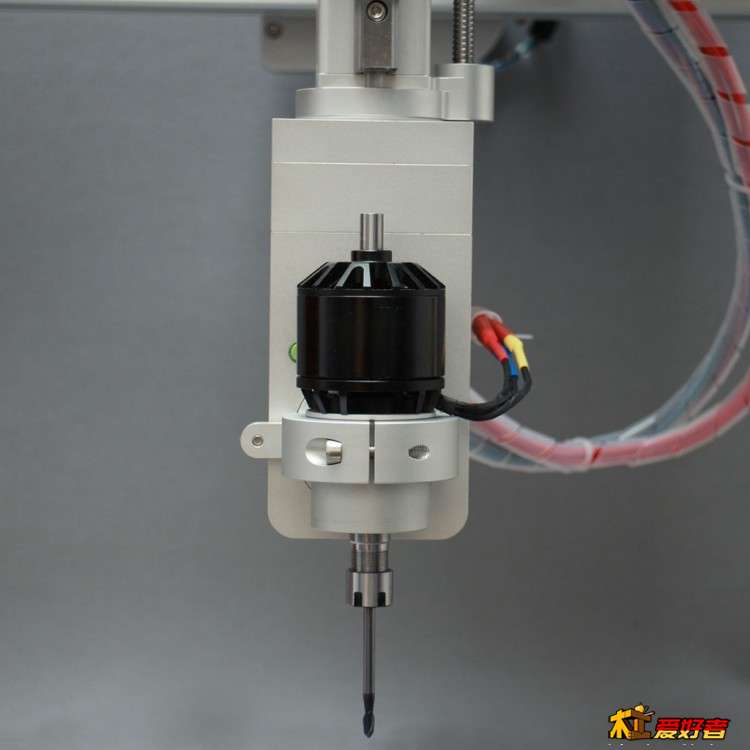

图中的主轴也是航模电机做的。机器标价是5000英镑哦。。

( t' l7 c0 c+ v) _

hua3729128

tangwenyao 发表于 2019-05-29 11:39
以我玩航模多年的经验，航模电机不需要霍尔线的，无刷电机功率确实很大。

8 ?; H& r* p& h问题是楼主不是用在航模上！他是用在切削动力上！明白？

来自安卓APP客户端

hua3729128

mmfinger 发表于 2019-05-29 06:24
这是个取巧的做法，是DIYer的做法，如果是生产相信不会有人这样做的，一般的DIYer玩家，机器很小，又想玩四轴五轴，象摇头这种结构时，商用的主轴就太重了，结构可能支撑不起，或者雕个核，哪里用得七八斤的的商用主轴。

严重同意

来自安卓APP客户端

andyshi98

mmfinger 发表于 2019-05-29 15:57
这个是5045电机，没有现成的轴承座，50电机的安装孔PCB圆是30的，轴承的外径是22的，尺寸太紧凑了，只能用方形座。6354电机就可以做成圆桶形的，63电机有两组安装孔，一组是对角30，另一组是对角44。

; W0 a2 I4 u6 I8 _$ [/ S直连钻夹头转速太高了

来自苹果APP客户端

BH1NLT

没看到风扇
