做个刀头收纳刀架

atchurch · 发表于 2019-5-28 16:33:07

能否和楼主求这个图？我是刚刚开始学习的，觉得这个既能满足需要又能练手。
谢谢： atchurch@163.com

zwshifu · 发表于 2019-5-28 20:21:19

红土地1 发表于 2019-5-27 23:12" i" F: L. W. R: w: p3 p
主要是担心那些孔用轮廓切割的话，废料会飞出来。全部粘双面胶的话，一是浪费二是清除背面的双面胶实在是 ...

artcam‘轮廓选项’里面有个‘桥’功能，用这个功能，就不怕废料飞出来了

chudaoming · 发表于 2019-5-28 21:27:13

创意太好了，求图纸一份

441032227@qq
com

来自安卓APP客户端

野洋幼儿园 · 发表于 2019-5-29 00:02:00

有雕刻机真好

红土地1 · 发表于 2019-5-29 00:40:39

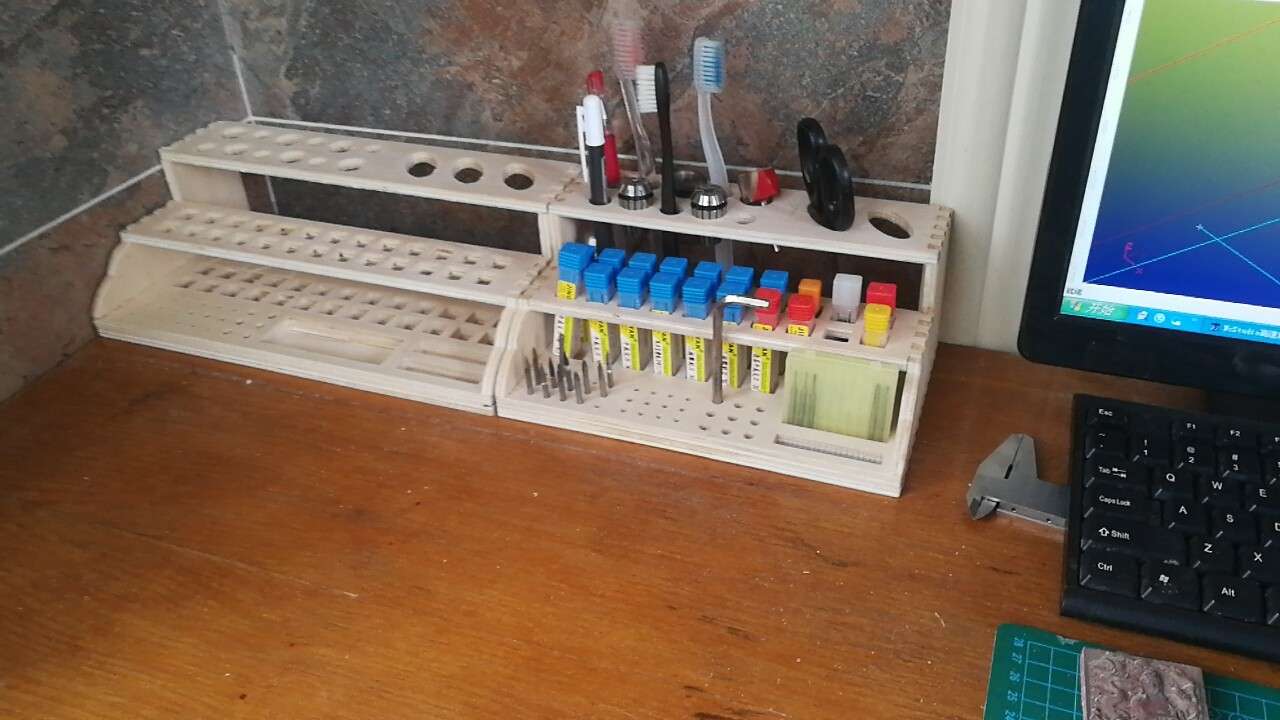

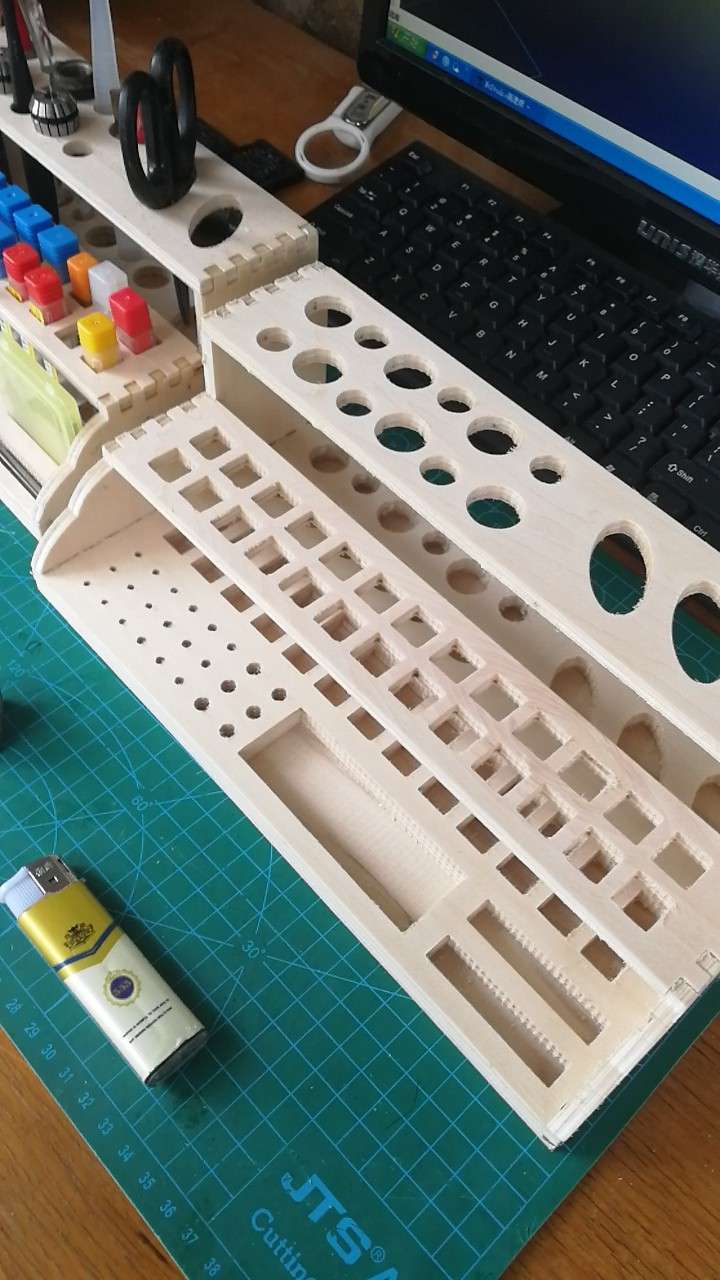

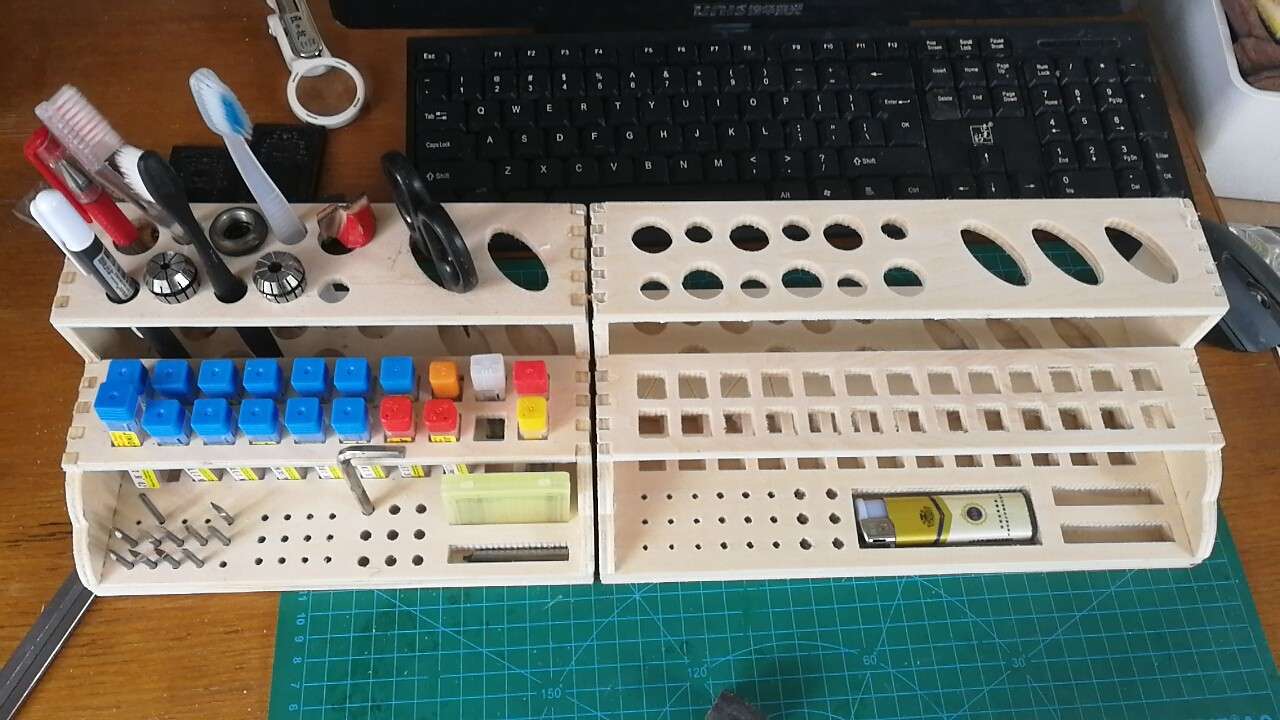

更新一下，后来还有第二版，第二版比第一版长6公分，尽量利用胶合板尺寸不浪费，也能多放好多刀头盒子。

来自安卓APP客户端

wm5103426 · 发表于 2019-5-29 11:44:17

真不错 !

bomdi · 发表于 2019-5-29 12:10:56

漂亮极了。

来自苹果APP客户端

fishbob · 发表于 2019-5-29 12:25:12

创意太好了!

fishbob889@hotmail.com

红土地1 · 发表于 2019-5-29 21:07:45

谢谢各位喜欢，昨天在出差路上，没有及时把图纸共享上来，现在发上来，需要的自行下载吧。
说明：
1.榫头尺寸适用于厚度6毫米的胶合板，如果你的胶合板厚度不是6mm，需要自行更改图纸。
2.轮廓切割时，两侧立板，建议给负0.15至负0.2的余量（胶合板软，木纤维长，有让刀的问题，不这样做组装时比较紧，容易崩边），其余零件按标准尺寸切割即可。
3.下载了图纸的木友，做好了希望也发帖回馈一下，虽然是简单的图纸，分享给木友真用的上我非常高兴。
