西湖台钻Z512B-1配件更换与改装

nxlin63

这个台钻当时我收时候就看它主轴套磨损没有，自己试试主轴套一点晃动没有，其实主轴里面还是磨损了，因为同心度肉眼观察就不是很好。再有拆开一看齿轮轴也磨损的挺厉害的，图片上能看到。看来我这台钻真的干过重活。所以我就将主轴和花键套和齿轮轴全换新的了。

nxlin63

再说说变频器我买的是台达VFD-L 0.4KW的。这个配合0.37KW的电机正好。这个变频机闲鱼上买的真的一波三折，买回来竟然有问题工作时好时坏，当时买时是100元。后录视频给商家看，商家说他也不大懂。这样给我退了60元钱，说我自己找人维修一下作价40元。我同意了打开自己维修，打开后看到电源接线座接触不良，重新焊好工作正常。

nxlin63

上面图片中购买的丁晴O型圈真的不错，我在X宝上找了好久才找到。这个是主轴的缓冲垫，原来的坏掉了，新买的主轴不带缓冲垫，用这个耐油的真的很好，胜过原装的。

my300b

楼主也是个完美主义者 其实花键套可以不换，有些磨损还可以降低噪音，花键套上轴承换换就可以了，钻深刻度盘也不用换

nxlin63

' ~9 ^8 z# x2 g/ K( L+ l2 D4 {2 t大家都关心配件多少钱。我刚看了一下价目如下：
/ D, ?* v4 L- B" I德国FAG原装高速轴承33.60元
花键套52元
. v% F9 O6 g) z  q3 s5 }刻度盘螺母15元
% d% H) Q( x8 {$ b' t% A9 w. m齿轮轴35元
双联船型开关3.5元
& c; ?/ A# W2 q# e; _丁晴O型圈15个加邮费10元
- P3 i: g8 j: d$ }& I主轴套筒总成145元
) W- o1 @9 H2 A* L: U% F发条盖加弹簧19元
8 d% |  U1 [1 m8 ^# D* j皮带8元
; r* D) I: c7 l& n/ i3 qM12手柄杆3X5=15元
7 |: ?/ V2 s" s8 m按钮开关9.8元
台湾金鹅夹头48元
电源线5元
2 `/ J- u7 [6 Z& j变频器40元
2 c% a0 }! T) ^; Z! ? 总计435.4元。其中德国FAG原装高速轴承2个33.60元买回来没用。本来都拆开了准备换德国进口轴承，后来决定连主轴一块换这样就买了一套总成。轴承留着以后备用。


& _9 M, c2 W2 U( T( h

nxlin63

4 {' F/ Q/ c, P- h

my300b 发表于 2019-5-22 21:11
2 D& n* q& I% \; T楼主也是个完美主义者 其实花键套可以不换，有些磨损还可以降低噪音，花键套上轴承换换就可以了， ...

7 r% w# e0 `, B$ `3 ?6 ?4 M是的，花键套和刻度盘真的没有必要换，我当时觉得刻度盘换个新的也没多少钱，在外表好看些。现在开来有好多是没必要换的1.轴承 能省33元
2.花键套能省52元
7 A4 {; U. @& T, x' u3.刻度盘螺母能省15元
4.发条盖和簧能省19元
$ i3 u! w9 [/ Z1 X; F$ l7 `( m3 n5.皮带能省8元
( o) {9 R, T% h6.手柄杆能省15元
1 _3 A- o: W1 X  Z7 u/ U7.开关座能省9.80元
总共能省151.8元
. p/ C9 ^7 J/ n" O2 g* p; y3 _这些钱都是为追求完美所付出的代价。
1 X5 F" v1 H+ u# P6 H! H

红烧猪蹄

楼主，你测一下立柱相对工作台的垂直度  ，还有主轴回转轴线相对工作台的垂直度

myairforce

能换的都换了 这个又不是啥稀有型号 不过换了合用，心情都要好些 祝贺撸主

来自安卓APP客户端

liu5jiang

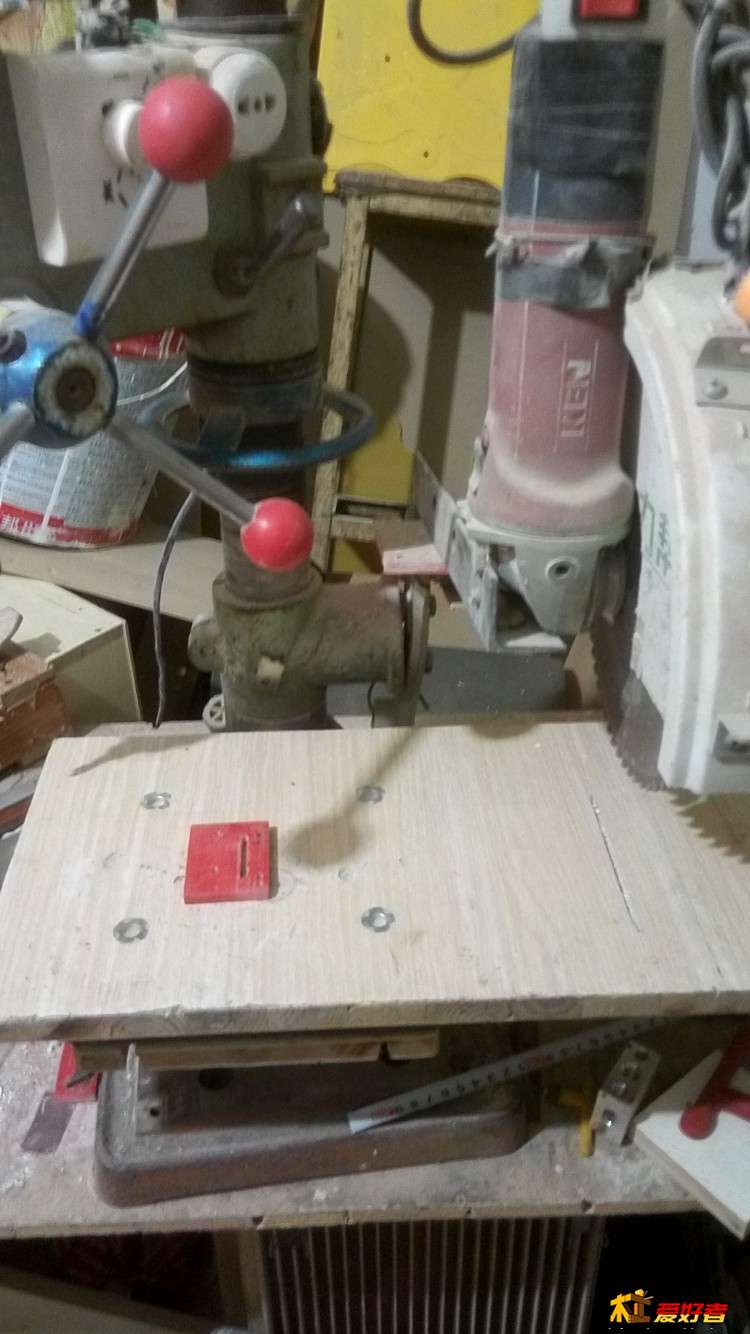

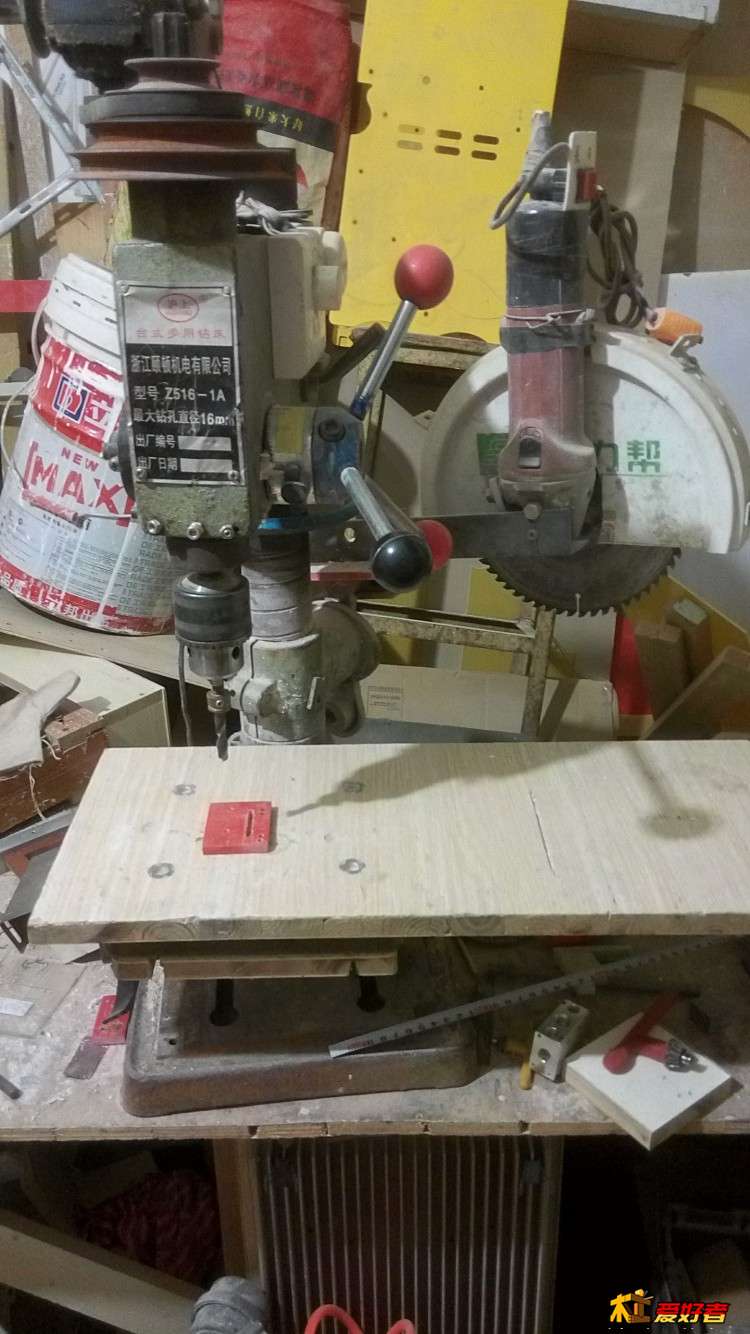

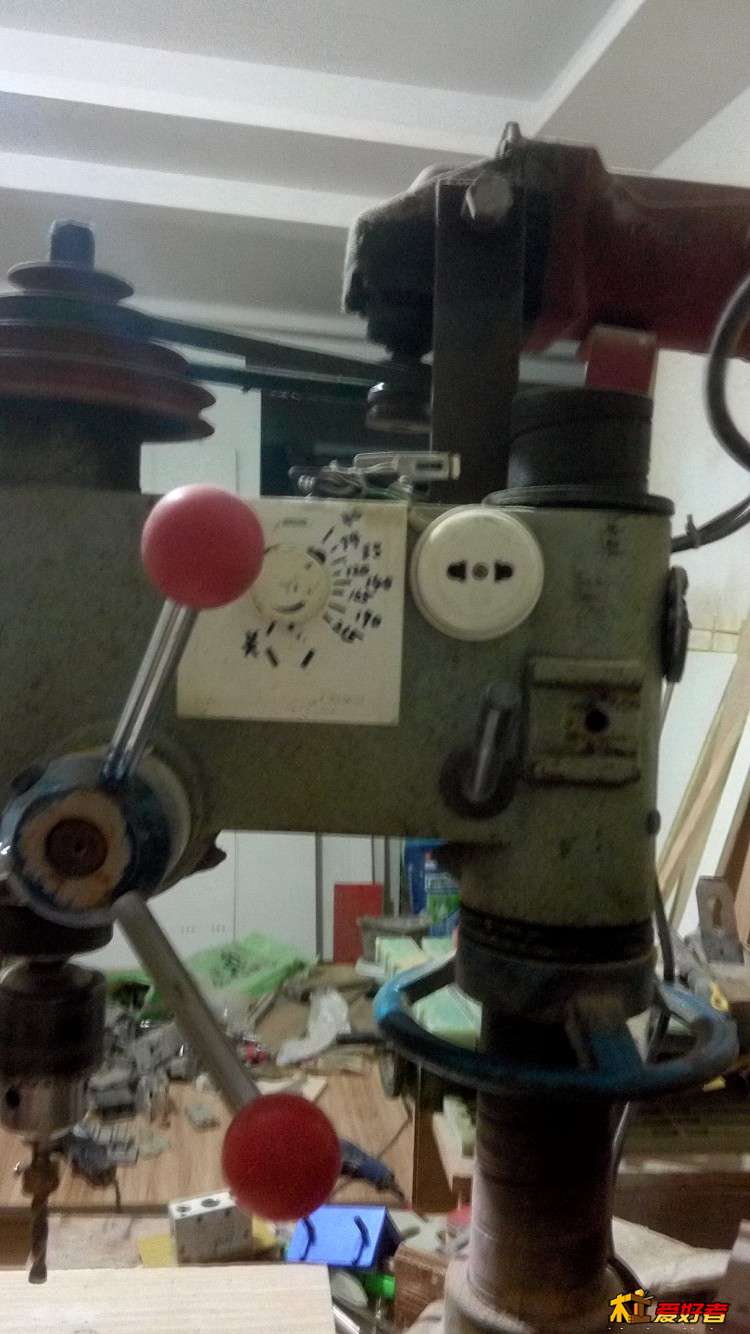

楼主收的这个台钻成色不错，如有必要，追求下完美是可以的。我收的Z516没电机，一起多收个工作台面的链接套，论公斤称的，不到50元。成色不是很好，就没做多的投入追求完美。用多余的麽机电机做动力，做了个调速器。台钻和切割木头共用，用台钻时，锯片转到后面，。用锯片时，夹头转到后面。工作台面共用。后来换了一个6004轴承和一个B16夹头近30元。总花费不足100元。台钻钻孔很平凡，经常在用，。。锯片很少用，因为没遇到很厚的木料，台锯能切的，就在台锯上切了。

xyz123

“进口轴承”肯定是伪的，比杂牌货好不了多少，国产几个大牌子的轴承也难以买到正品，天朝特色。

8 Q4 t9 @1 c- W电机内部温度可能高过百℃，用玻璃纤维管比热缩管好。
9 J* [7 r& _3 e5 V4 |2 N+ J( @  o
' g- J' D' c5 C, A8 c变频器的控制开关，做成一个旋柄开关控制正反方向、另一对停键带帽的按钮开关控制启停较好。

2 n$ d2 N% z! K9 b! K2 u图片见蛮好的阿，只要主轴没被撞弯，一般也就换换轴承。换全套太烧银了，新买的零件讲不定还不如原机的。
- Q& n; k4 J. R8 V套筒下端的缓冲垫剪个毛毡圈就行。

nxlin63

红烧猪蹄 发表于 2019-5-22 23:14
楼主，你测一下立柱相对工作台的垂直度  ，还有主轴回转轴线相对工作台的垂直度

! a/ \* G* ?! I0 x3 N6 c' w测垂直度干嘛？我的电钻就是钻钻孔，喜欢动手折腾一下而已。只要外表别那么锈迹斑斑就行了，干木工钻孔用不上精度那么高的，我们不是干车工精度要的微米级的。

lingxing

xyz123 发表于 2019-5-23 05:27
“进口轴承”肯定是伪的，比杂牌货好不了多少，国产几个大牌子的轴承也难以买到正品，天朝特色。
$ s  H- }8 t4 U
电机内 ...

我都是去天猫哈尔滨轴承旗舰店买，厂家自己开的店，应该就不假了
$ H6 A+ X$ _. N3 A# k

红烧猪蹄

nxlin63 发表于 2019-5-23 08:09
测垂直度干嘛？我的电钻就是钻钻孔，喜欢动手折腾一下而已。只要外表别那么锈迹斑斑就行了，干木工钻孔用 ...

我以前也买过一个西湖的512B，惨不忍睹 我是想看看是个例 还是都是这样的 我说的这个立柱相对工作台的垂直度 主轴回转线相对工作台的垂直度是个很重要的指标
% e' K1 G  E- Z他是保证钻头切削刃正常工作台的先提条件 我最近也收了个旧台钻···过几天来翻新

gaofei023

我的也刚好要拆但不知道怎么拆，留个微信交流一下

来自苹果APP客户端

13103150080

真牛大神膜拜了

来自安卓APP客户端
