[记录贴]DIY三维扫描仪的过程，长期更新……

鸡蛋 · 发表于 2019-5-22 13:11:19

看照片线够粗了，估计是2米太长了，USB信号衰减了。
USB线里面有4根芯线，电源+，电源-没有严格要求，不要很细就可以了。
Data+和Data-这两根线应该绞在一起,而且要绞的很紧，这样才能传输长距离。
现在一般的四芯屏蔽线都是4根线一起绞，而且绞的不那么紧，USB信号肯定要衰减的。

zh4416400 · 发表于 2019-5-22 13:17:13

你头像在干嘛？

╰●-●╯ · 发表于 2019-5-23 01:49:10

zh4416400 发表于 2019-05-22 13:17
5 f& s1 g! e/ L3 z0 n2 @你头像在干嘛？

特朗普在向美国妇女展示他的杀威大棒，并称模仿此举有利于提高美国民众的就业率，大幅拉动美国经济

来自安卓APP客户端

╰●-●╯ · 发表于 2019-5-23 04:07:43

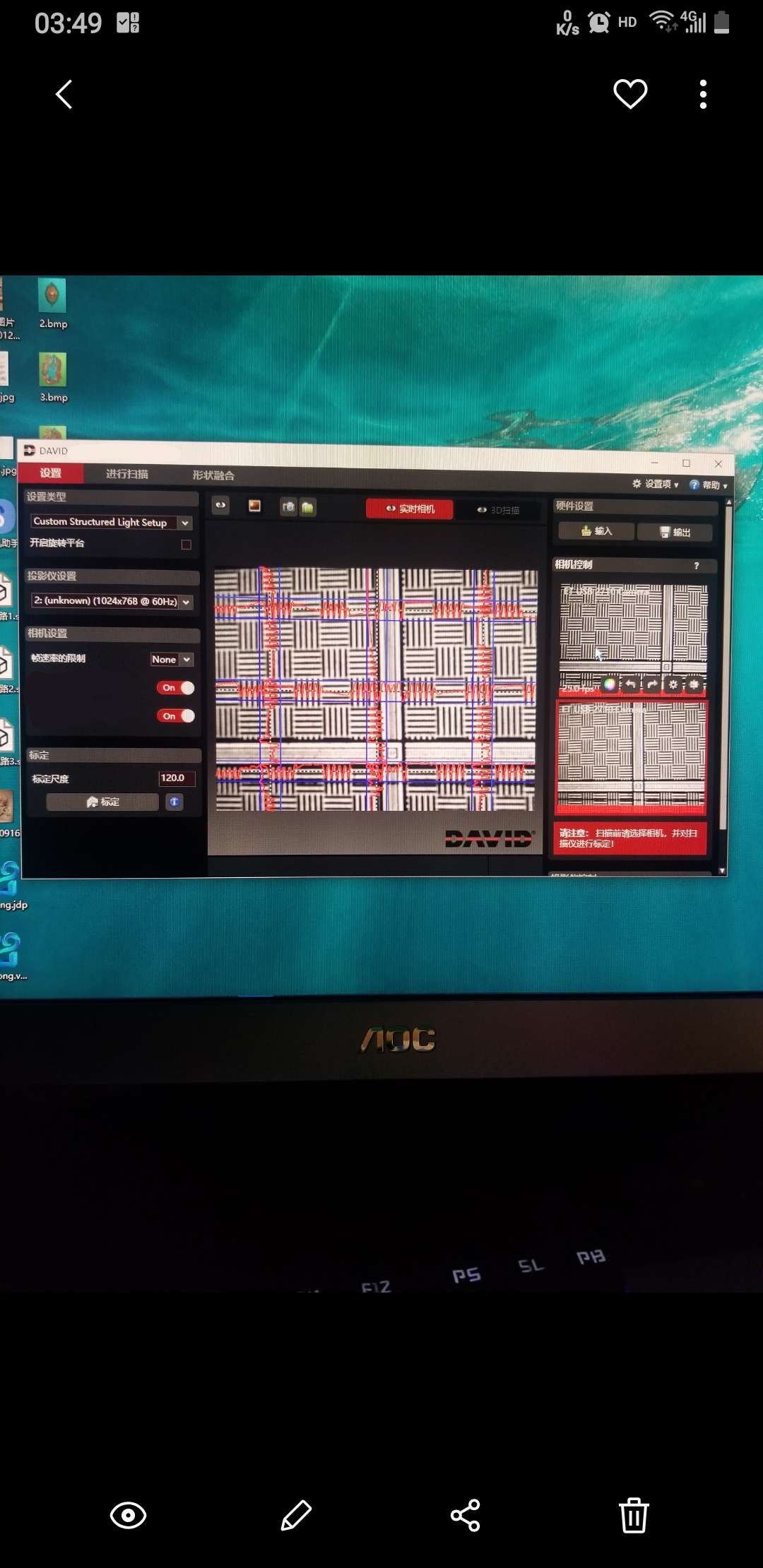

再次自制两根数据线，这次没问题了。这次的线比上次要细，还没有屏蔽层。
这次涨经验了直接拿4米线来测试，好在能用，才对半剪，做成2根线
上次制作的可能是插接头没做好导致接触不良。因为这次做2根有一根时好时坏。做了对比发现插接头不那么完美，剪掉再压问题解决。上次的线径粗点更有可能发生这样的问题

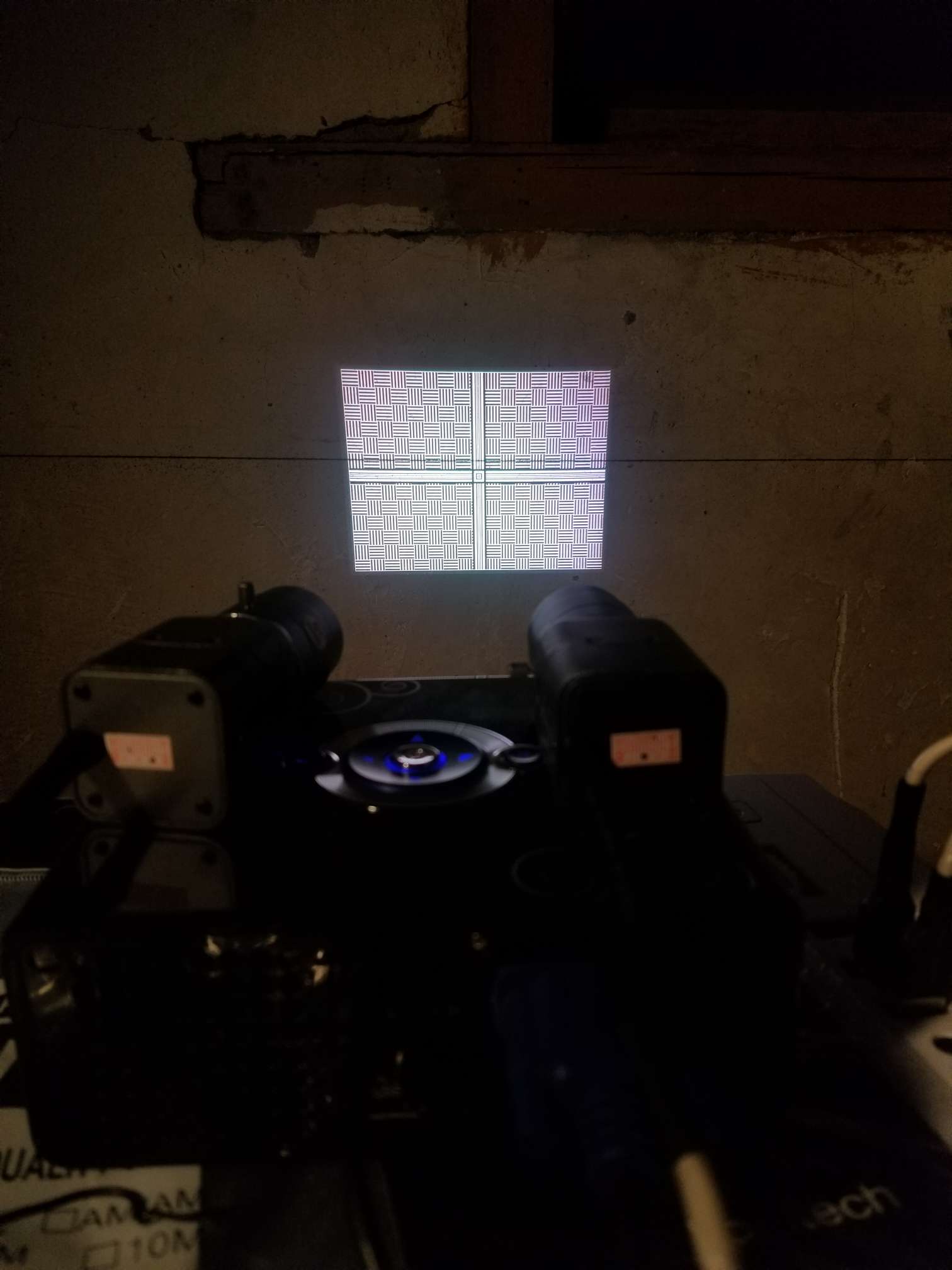

接下来固定相机和投影仪，再根据相机能看到的最大面积制作标定板。简单摆弄下，感觉最大只能扫10厘米

来自安卓APP客户端

╰●-●╯ · 发表于 2019-5-24 15:41:32

现在遇到的情况让我无法进展。买的相机和投影都是定焦的镜头，不了调焦，遇到的情况就是不管投影还是相机要放大或者缩小图像都是靠前后移动。

而两个机器的镜头焦距不一样导致没法在一条直线上，且相对位置不是固定的。这样调试和后期使用会很麻烦，需要不断的找合适的位置，意味着没法固定在一个点上

解决办法就是改镜头焦距。投影仪是不好改的，相机却有专门的配套镜头卖。也有变焦镜头

但我说了不想投入太多所以找廉价的二手比较符合我的情况。如果变焦的不好找，那还不如买几套更小焦距的定焦看那种合适

换镜头需要要找匹配的，我按理解和试用效果我要找符合以下情况的
1焦距：数值越小看的越近，视野越大。我现在用的12mm的，觉得看不全图像，还要往远处移。所以我要选12mm以下的

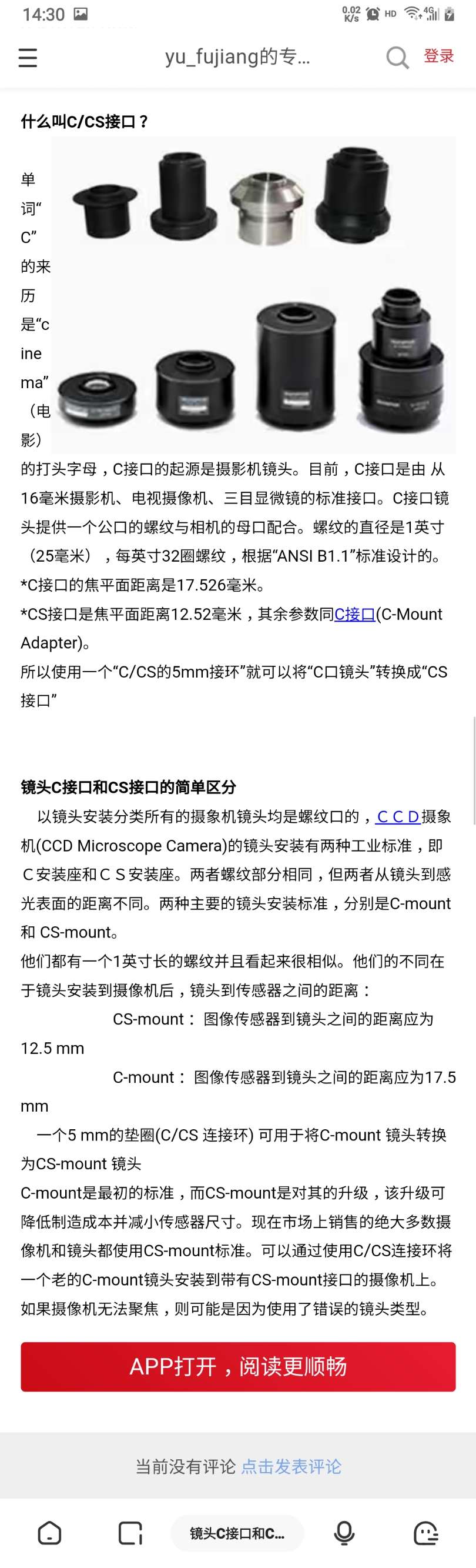

2接口：一般就c和cs。买不对不好匹配。我量的距离12毫米左右所以选cs接口

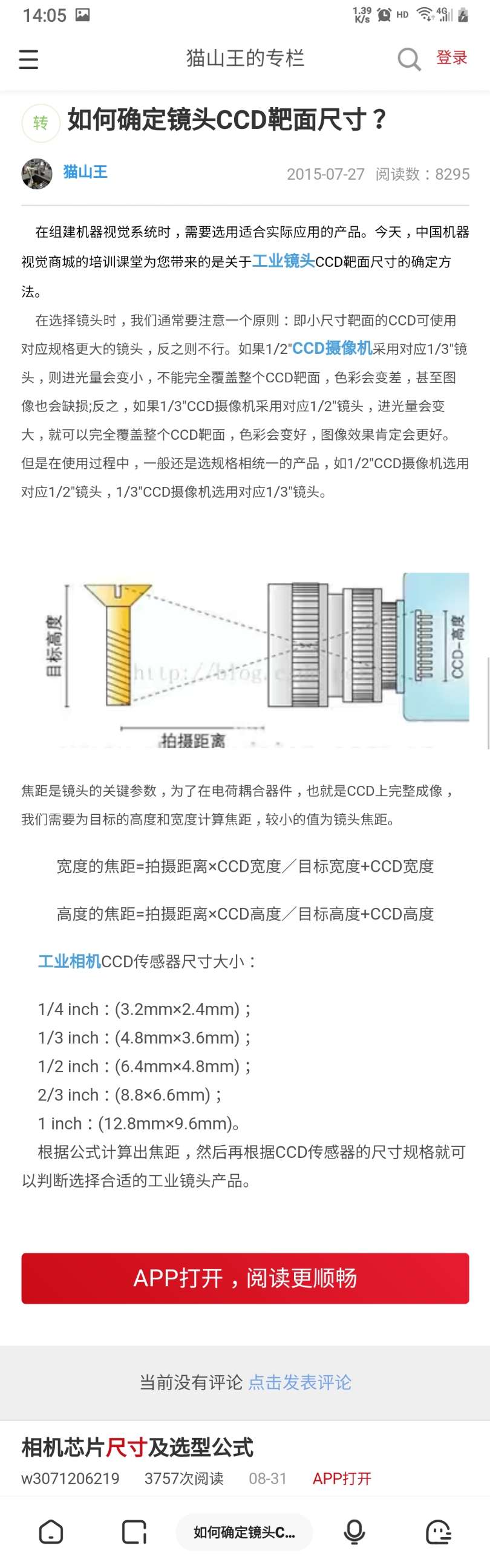

3靶面：镜头成像的大小，这个要和感光原件大小匹配。我大概量了下，尺寸符合1/4英寸的。据说可以买大一号的镜头1/3的
4光圈：决定曝光的，屏幕上的表显就是看着图像亮暗的变化。这个要选能调的可变光圈，不然遇到晚上和白天光的变化强度不一样就不能用了

来自安卓APP客户端

xzx · 发表于 2019-5-25 01:05:17

楼主红光扫描的三维扫描
是不是好做

来自安卓APP客户端

╰●-●╯ · 发表于 2019-5-25 01:40:30

xzx 发表于 2019-05-25 01:05$ i4 I3 T, o4 i/ P( u. L+ W
楼主红光扫描的三维扫描
/ P: z g: _/ g% N( H- @% _是不是好做

什么红光？一根激光线的哪种？这种连1:1的比例都保证不了。这种我也不知道哪里不好，因为这是以前大卫3所支持的东西，现在都更新到大卫5了直接就不支持了

如果不是激光线而是光栅发生器好像就白光和蓝光没红光

来自安卓APP客户端

xzx · 发表于 2019-5-28 10:10:22

╰●-●╯ 发表于 2019-05-25 01:40 R l ?9 s6 A9 c1 D
什么红光？一根激光线的哪种？这种连1:1的比例都保证不了。这种我也不知道哪里不好，因为这是以前大卫3所支持的东西，现在都更新到大卫5了直接就不支持了: } Y7 { B9 O9 `
# ~) i: b& n6 v+ `/ j
如果不是激光线而是光栅发生器好像就白光和蓝光没红光

对红色线激光
自动旋转扫描好不好做？

来自安卓APP客户端

╰●-●╯ · 发表于 2019-5-29 01:44:47

xzx 发表于 2019-05-28 10:10
8 t2 M1 J& J) |5 Y' v+ z对红色线激光) ^3 q4 s5 [ n! {& |# Q* j
自动旋转扫描好不好做？

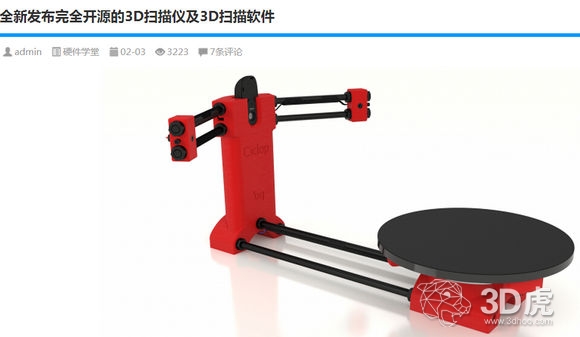

好做，你要做吗，开源的，什么资料都打包了。
需要两根红色激光，一个罗技摄像头，一个轴承，一个步进电机，还有一个专门的控制步进电机的控制板，以及一台3d打印机几个工业五金件就可以做出来了。

问题是玩这个不如玩照片建模软件，零成本。

也不如玩体感摄像头，配合软件使用，成本只是摄像头。而且扫出来还是彩色的，现在彩色3d打印已经能办到了
