ArtCam雕刻印章区域清除与生成刀路问题

zzt小邹

lvsq 发表于 2019-05-18 20:14
9 b# w$ ]" ?& {. t4 H$ ], X: D前面人家回答过啊，加个框在外面，框内的线条必须都是闭合的，选择全部矢量后，计算刀路时选择矢量内，这样就会把框框内的空余部分全部切掉，框框里闭合的线条包围的区域不会加工到，若是像口字一样中间还有空的闭合区域加工不到，再选择这些空的区域的闭合曲线再计算一遍就行了。

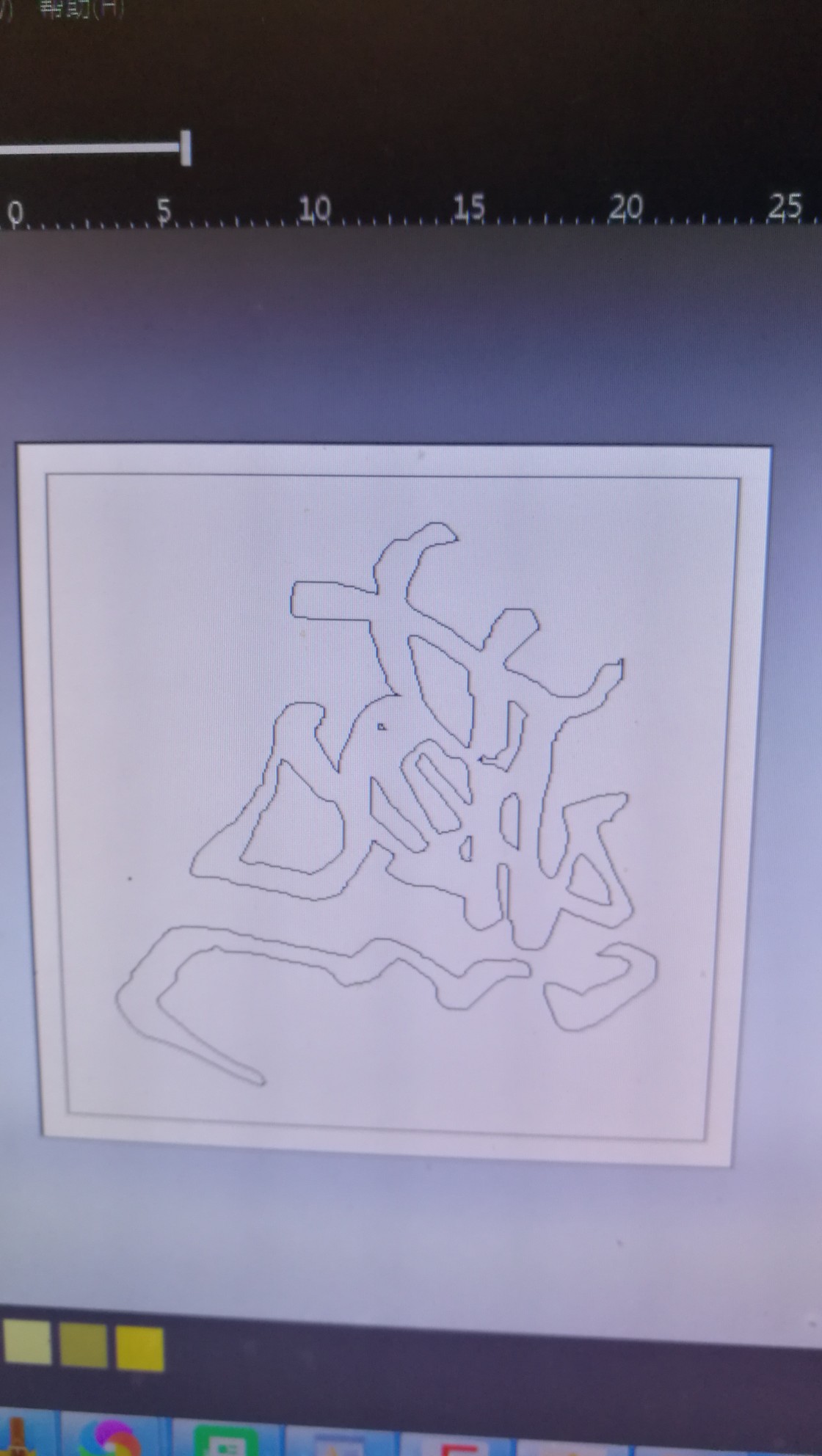

你好，这印章本身有两个框哦（如图），是为了生成印章的边框，不明白还需要在哪里加个框？

来自安卓APP客户端

zzt小邹

旭日阳光 发表于 2019-05-18 21:00
0 H* `7 r/ u5 a* D两个框确实是阴刻，我也没搞明白。

! n) C: ]4 @8 }4 D3 x/ ]嗯嗯，好的，谢谢了，我再试试，有问题再来请教

来自安卓APP客户端

zzt小邹

感谢大家，深受启发！

来自安卓APP客户端

钢钢

你的材料是打磨好的话，外框就没有必要。
9 @! g2 _9 t/ d# t# D1 {我画个图给你看吧。

来自安卓APP客户端

zzt小邹

钢钢 发表于 2019-5-18 21:56
, v. y/ D/ E. t; F! B你的材料是打磨好的话，外框就没有必要。
我画个图给你看吧。

已经试过了 ，只用内框不用外框确实可以，果然是高手，谢谢啦

钢钢

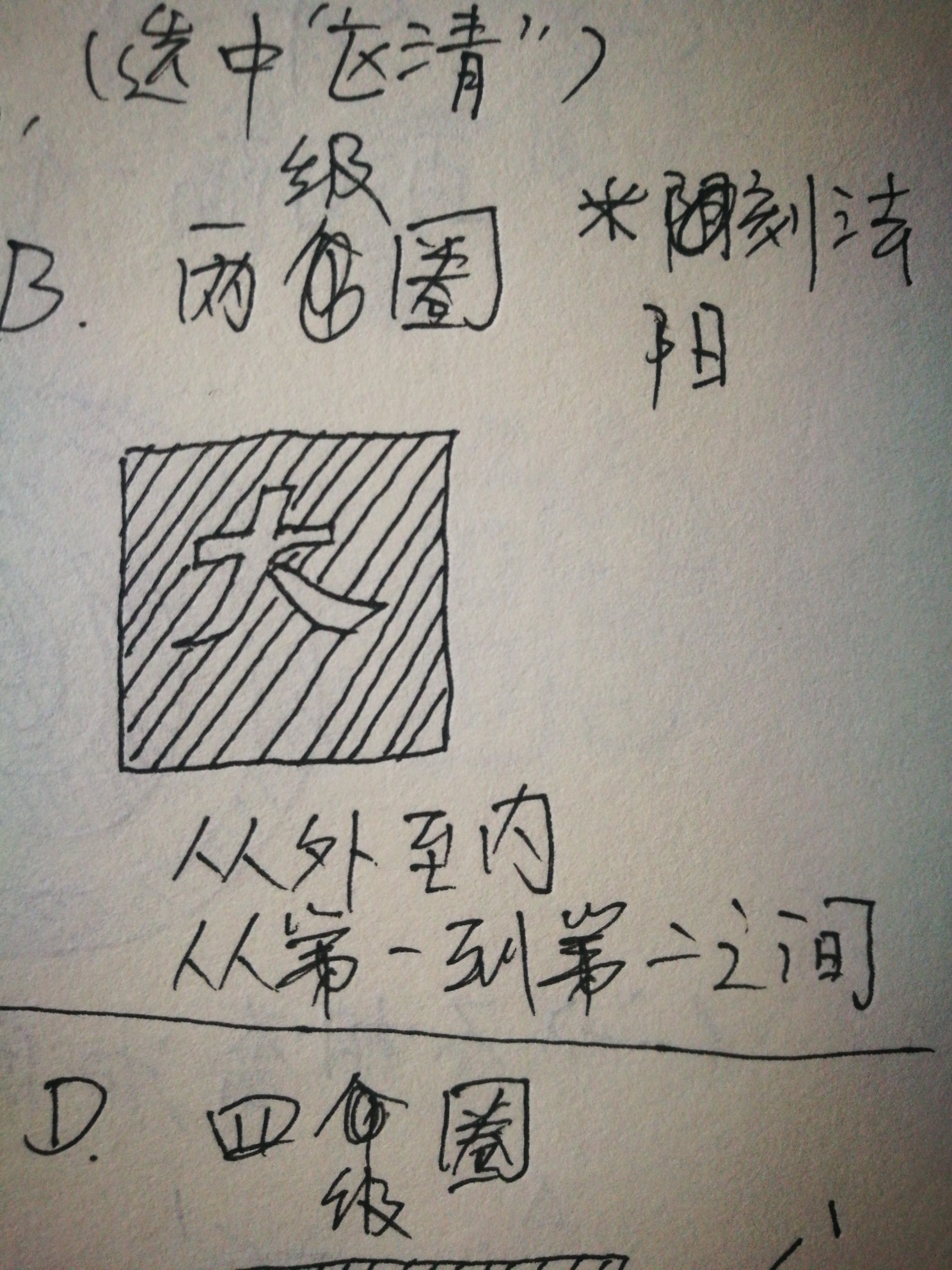

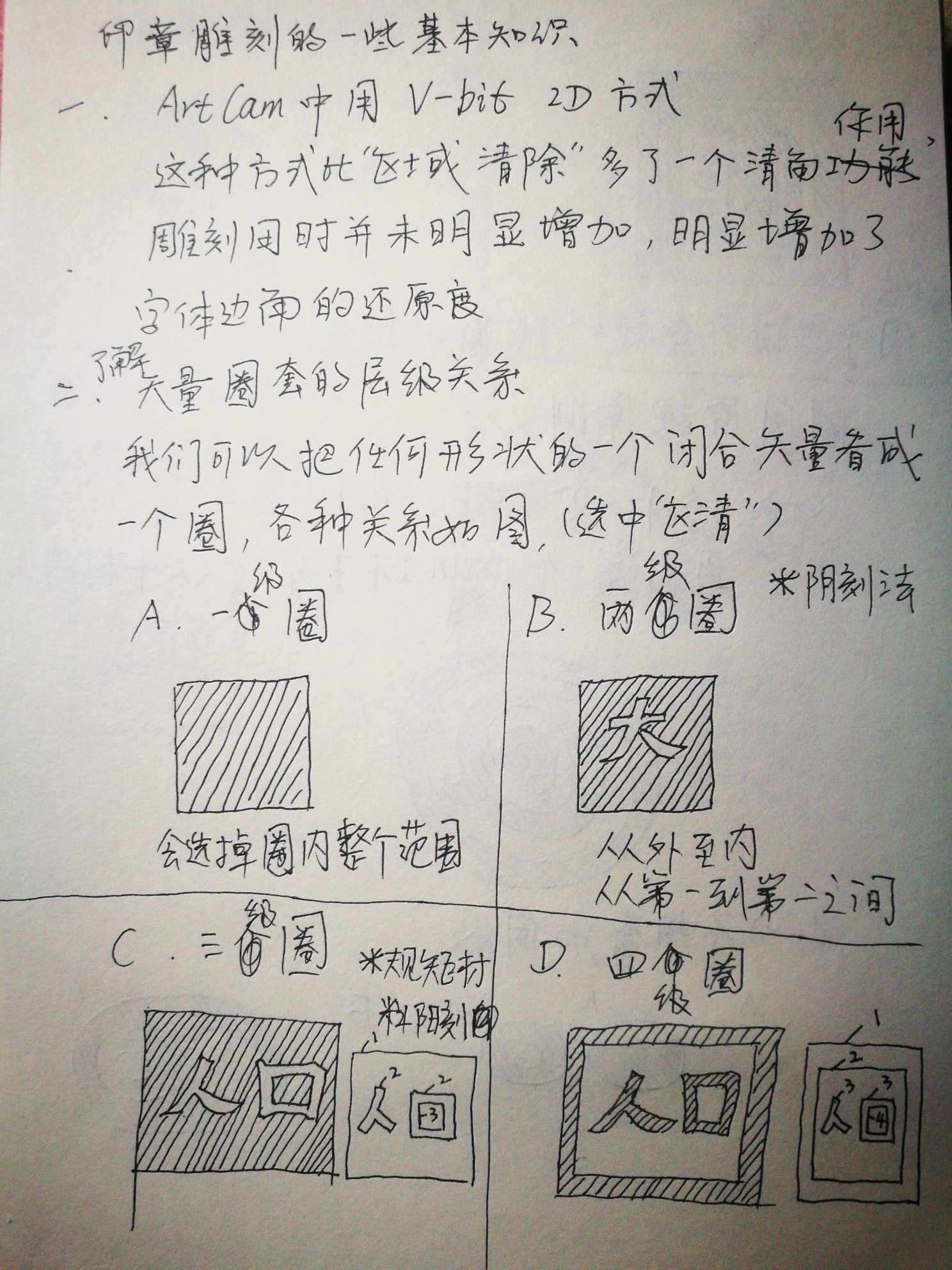

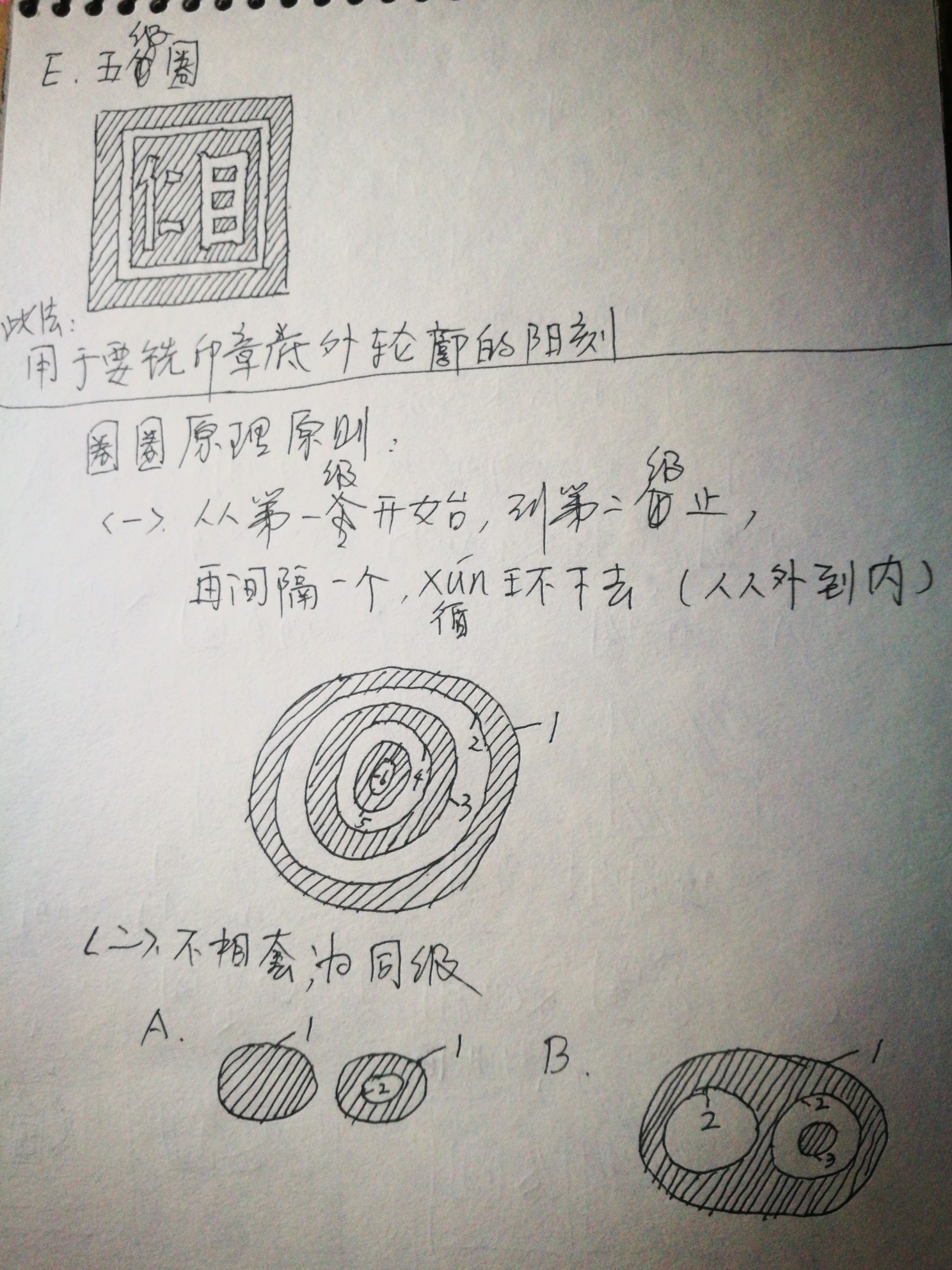

随便画两个图，希望看得懂。

来自安卓APP客户端

钢钢

这种二级也阳刻。

来自安卓APP客户端

钢钢

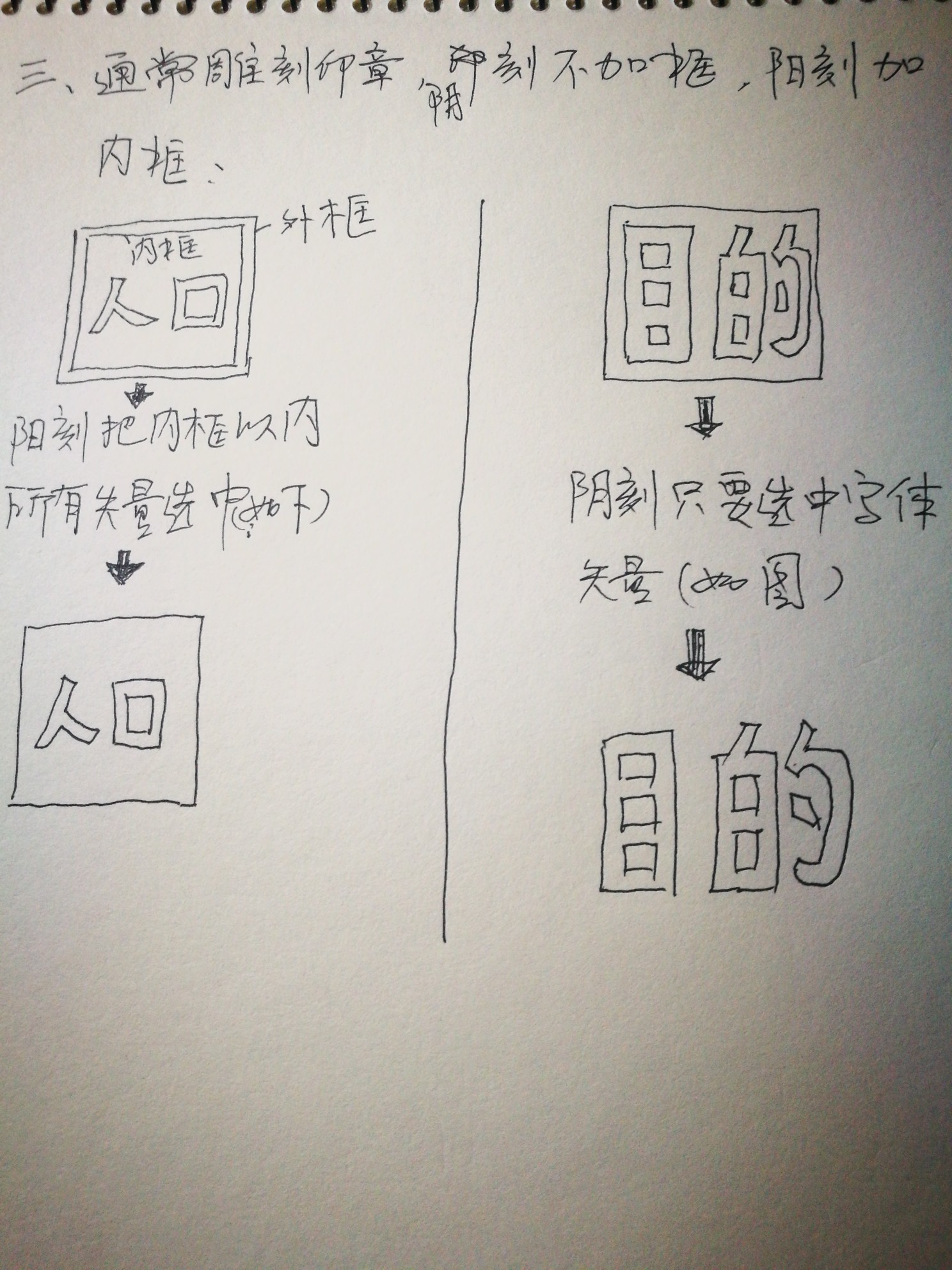

反正说这么多了，再说一下，一句话总结，不要打折扣哦：基本只用v-bit雕刻，不用区域清除，阳刻加内框，阴刻不加框，刀用大角度平底尖刀，字体细用4501刀，字体粗用6002或9002刀，刻深0.7-0.8mm。

来自安卓APP客户端

旭日阳光

钢钢 发表于 2019-05-18 22:57
这种二级也阳刻。

0 C3 o/ B- t8 K, B2 r' v4 M, d& Y学习了

来自安卓APP客户端

zzt小邹

钢钢 发表于 2019-05-18 23:08
, b1 s. p! K6 }. r7 U$ M反正说这么多了，再说一下，一句话总结，不要打折扣哦：基本只用v-bit雕刻，不用区域清除，阳刻加内框，阴刻不加框，刀用大角度平底尖刀，字体细用4501刀，字体粗用6002或9002刀，刻深0.7-0.8mm。

- h$ o3 R( B+ F' r& c3 q1 U7 j4 _学习了，图文并茂，很好理解，这个矢量圈的原理太重要了，这正是我困惑与想要了解的知识，感恩老师如此认真透彻的讲解

来自安卓APP客户端

zzt小邹

钢钢 发表于 2019-05-18 23:08
反正说这么多了，再说一下，一句话总结，不要打折扣哦：基本只用v-bit雕刻，不用区域清除，阳刻加内框，阴刻不加框，刀用大角度平底尖刀，字体细用4501刀，字体粗用6002或9002刀，刻深0.7-0.8mm。

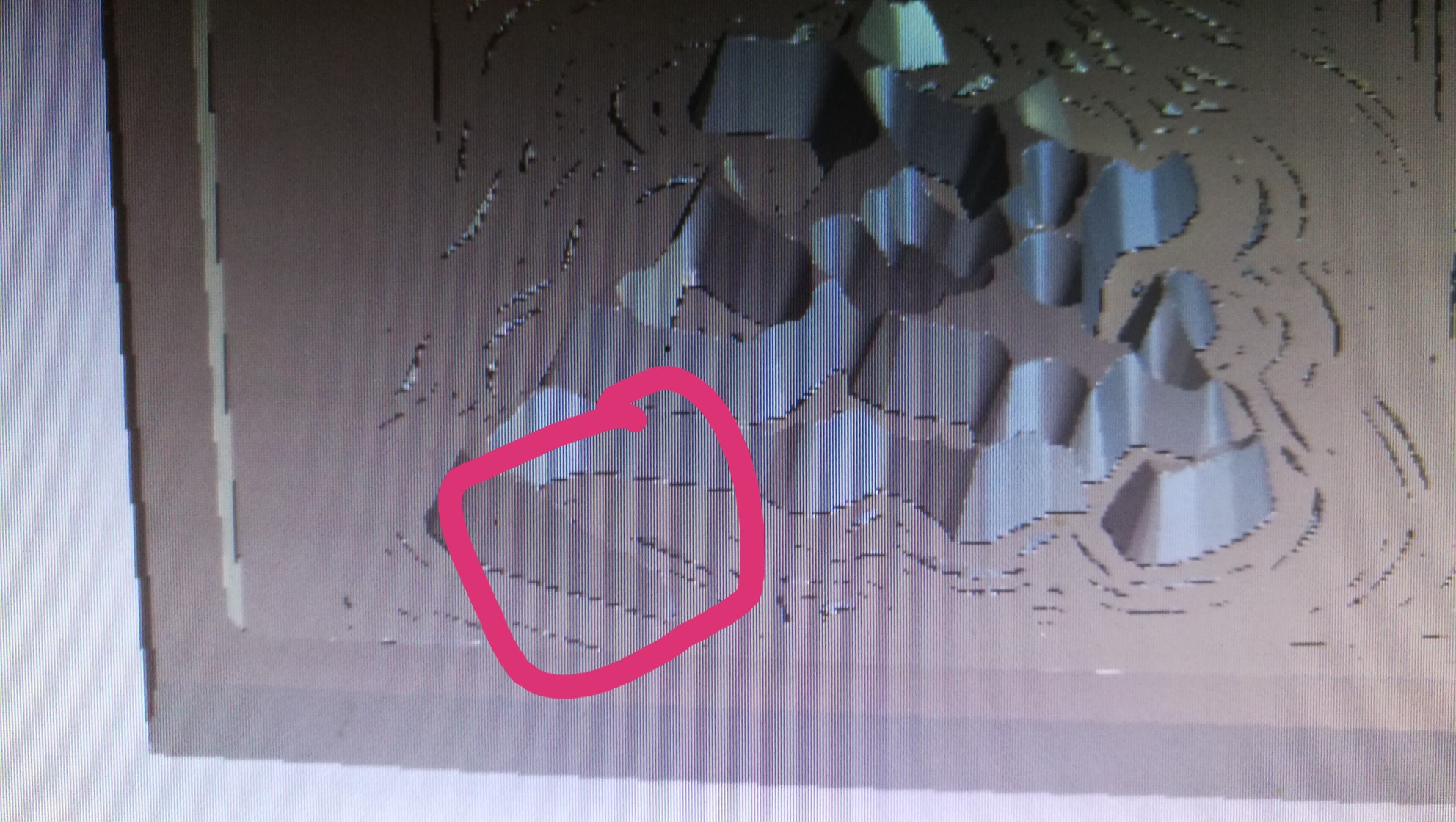

4 k# \  a8 J3 Z# T. @, o你好，用v-bit雕刻，出现一个问题，生成的刀路之后仿真成品效果中的笔画不是平的（如图），而是高低粗细不一的，这样的话，第画低的位置盖印的时候是印不到纸上的啊，请问这个问题怎么处理？

来自安卓APP客户端

8090

zzt小邹 发表于 2019-5-18 19:30
' V& S! o- S2 R* J0 p6 M框和字体合成矢量组后用区域清除成生的刀路还是字凹下云的效果，不是字凸出的效果，不知是我操作的问题还是 ...

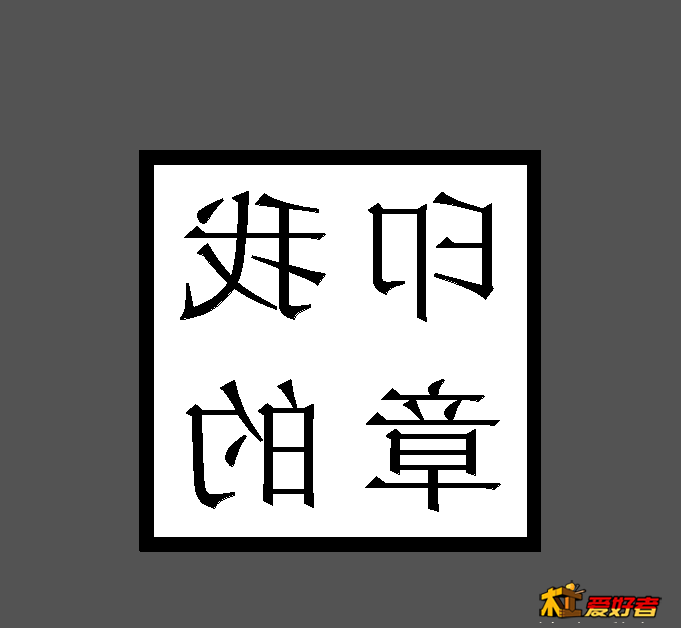

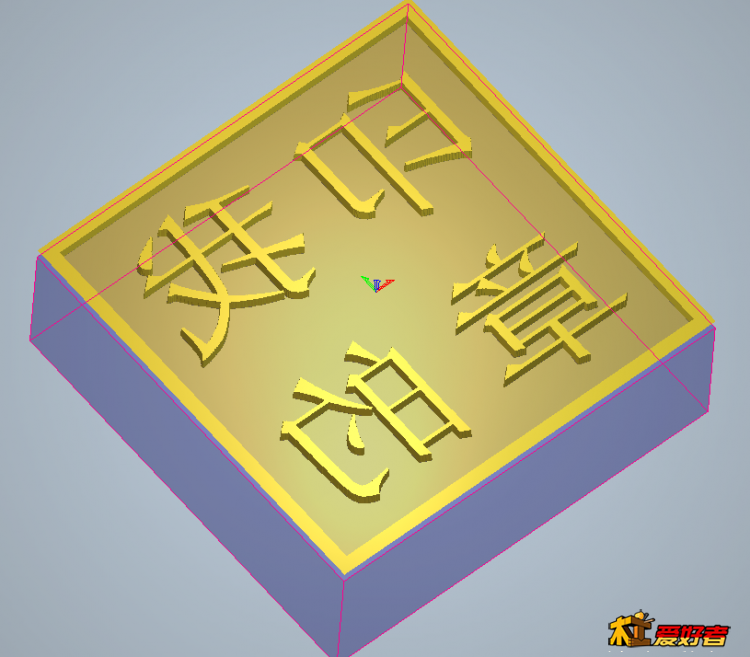

矢量边框、文字做好以后调出形状编辑，设定字体、边框高度然后相加，直接用浮雕刀路就可以刻印章了。
, C6 k4 }8 L  M" H

钢钢

zzt小邹 发表于 2019-05-19 10:56
  ^& u- I" R1 `) ^5 e6 S你好，用v-bit雕刻，出现一个问题，生成的刀路之后仿真成品效果中的笔画不是平的（如图），而是高低粗细不一的，这样的话，第画低的位置盖印的时候是印不到纸上的啊，请问这个问题怎么处理？

) K6 a: Z1 I: F/ u& R+ k把你这个原件压缩后发上来吧，我帮你查一下，很多问题都是问东必须回答西的。

来自安卓APP客户端

钢钢

不如你去看下我的教程，

来自安卓APP客户端

zzt小邹

钢钢 发表于 2019-5-19 12:46
+ E: k9 y; ^! G' O( W1 Z  Y/ ]) a把你这个原件压缩后发上来吧，我帮你查一下，很多问题都是问东必须回答西的。

4 x- A) }& `1 ?: A6 R+ ?你好，刚刚雕刻出来了，是正常的，可能是仿真的问题，接直保存为刀路，然后在控制软件里显示正常，雕刻出来也正常，谢了
